NX4 Falcon (2006) - Moto Honda - Manual de utilização gratuito

Tipo de produto	Moto
Marca	Honda
Modelo	NX4 Falcon (2006)
Comprimento	2.210 mm
Largura	880 mm
Altura	1.255 mm
Distância entre eixos	1.430 mm
Peso em vazio	156 kg
Capacidade do depósito de combustível	12,5 litros
Tipo de motor	Monocilíndrico, 4 tempos, arrefecido a ar
Cilindrada	398 cc
Potência máxima	25 kW (34 cv) a 7.500 rpm
Binário máximo	35 Nm a 6.000 rpm
Alimentação	Carburador CV Keihin
Transmissão	6 velocidades, coroa e corrente
Tração	Corrente
Suspensão dianteira	Forquilha telescópica, curso de 180 mm
Suspensão traseira	Basculante monoamortecido, curso de 180 mm
Freio dianteiro	Disco simples, diâmetro 240 mm
Freio traseiro	Disco simples, diâmetro 220 mm
Pneu dianteiro	90/90-21
Pneu traseiro	120/80-18
Capacidade de óleo do motor	2,0 litros (com filtro)
Consumo médio	22 km/l
Manual de utilização	141 páginas, formato PDF

Perguntas frequentes - NX4 Falcon (2006) Honda

Qual o tipo de óleo recomendado para a Honda NX4 Falcon 2006?

Recomenda-se óleo de motor 10W-30 ou 10W-40, com classificação API SG ou superior, para motores a 4 tempos. A capacidade é de 2,0 litros com substituição do filtro.

Como ajustar a corrente de transmissão da NX4 Falcon?

A folga da corrente deve ser verificada com 20-30 mm de curso vertical no ponto médio entre as rodas dentadas. Ajuste as porcas do tensor da corrente conforme necessário.

Qual a pressão correta dos pneus para a NX4 Falcon?

Para uso normal, recomenda-se 2,0 bar (29 psi) no pneu dianteiro e 2,2 bar (32 psi) no traseiro. Em viagens com carga, aumente para 2,2 bar dianteiro e 2,5 bar traseiro.

Como verificar o nível de óleo do motor?

Com a moto nivelada e o motor frio, remova a vareta de óleo, limpe-a, insira novamente sem rosquear e verifique se o nível está entre as marcas de mínimo e máximo.

Qual a autonomia da Honda NX4 Falcon 2006?

Com o depósito de 12,5 litros e consumo médio de 22 km/l, a autonomia é de aproximadamente 275 km.

Como limpar o filtro de ar?

O filtro de ar é do tipo de espuma. Remova-o, lave com água e sabão neutro, seque bem e aplique óleo próprio para filtro de espuma antes de recolocar.

Qual a tensão da bateria e como mantê-la?

A bateria é de 12V. Verifique o nível de eletrólito (se aplicável) e mantenha os terminais limpos. Use um carregador adequado se a moto ficar parada.

Como ajustar o cabo do acelerador?

A folga do cabo deve ser de 3-5 mm na manete. Ajuste as porcas de regulação no cabo, próximo ao carburador ou à manete.

Qual a vela de ignição recomendada?

Recomenda-se vela NGK DR8EA ou Denso J23A. A distância entre eletrodos deve ser de 0,7-0,8 mm.

Como fazer a manutenção do sistema de travagem?

Verifique o nível de fluido de travão no reservatório. O fluido deve ser substituído a cada 2 anos. Verifique o desgaste das pastilhas e discos regularmente.

MANUAL DE UTILIZADOR NX4 Falcon (2006) Honda

Manual do Proprietário

A Honda respeita o meio ambiente.

NX4 FALCON

ATENÇÃO!

Nível de Óleo

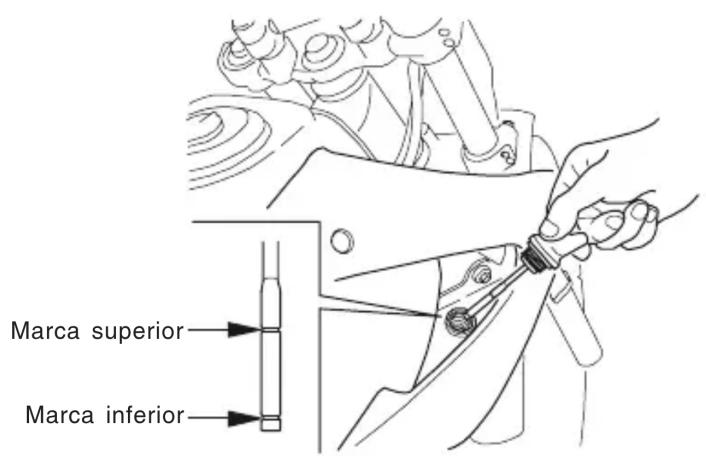

Verifique o nível de óleo do motor diariamente, antes de pilotar a motocicleta, e adicione se necessário.

Consulte a página 24 para mais informações.

Marca superior Marca inferior

Revisões Periódicas

Efetue as revisões periódicas dentro dos prazos recomendados e SOMENTE nas Concessionárias Autorizadas Honda.

A garantia de sua motocicleta será cancelada se qualquer das revisões periódicas for realizada em oficinas independentes ou multimarcas.

Verifique no final deste manual a listagem completa de Concessionárias Autorizadas Honda, ou ligue para 0800-7013432.

Manual do Proprietário

INTRODUÇÃO

Este manual é um guia prático de como cuidar da motocicleta Honda que você acaba de adquirir. Ele contém todas as instruções básicas para que sua Honda possa ser bem cuidada, da inspeção diária à manutenção e como pilotá-la corretamente no trânsito.

Sua motocicleta Honda é uma verdadeira máquina de precisão. E como toda máquina de precisão, necessita de cuidados especiais para que mantenha em suas mãos o funcionamento tão perfeito como aquele apresentado ao sair da fábrica.

Sua concessionária autorizada Honda terá a maior satisfação em ajudá-lo a manter e conservar sua motocicleta. Ela lhe oferece toda a assistência técnica necessária com pessoal treinado pela fábrica, peças e equipamentos originais.

Aproveitamos a oportunidade para agradecer a escolha de uma Honda e desejamos que sua motocicleta possa render o máximo em economia, desempenho, emoção e prazer.

Algumas Palavras sobre a Motocicleta

Parabéns por escolher uma motocicleta Honda. Quando você adquire uma Honda, automaticamente passa a fazer parte de uma família de clientes satisfeitos, ou seja, de pessoas que apreciam a responsabilidade da Honda em produzir produtos da mais alta qualidade.

Em decorrência da evolução dos requisitos ambientais brasileiros, todas as motocicletas comercializadas em nosso país a partir de 2003 atendem ao Programa Nacional de Emissões de Poluentes “PROMOT” – estabelecido pelas resoluções CONAMA nº 297/02 e 342/03 – motivo pelo qual nossos produtos sofreram ajustes em seus sistemas de admissão, alimentação de combustível, escapamento, dentre outros.

Sua motocicleta, dependendo da categoria, pode ser utilizada para lazer ou como fonte de renda. Para mantê-la em perfeitas condições de uso, apresentamos a seguir algumas informações importantes que o ajudarão a entender o funcionamento de sua motocicleta e os cuidados necessários para sua manutenção.

MOTO HONDA DA AMAZÔNIA LTDA.

Limpeza e Conservação

Sempre reserve um pouco do seu tempo antes e depois de utilizar a motocicleta. Para proteger seu investimento, é fundamental que você seja responsável pela manutenção correta de sua motocicleta. A inspeção antes do uso e a manutenção diária, como limpeza e conservação, são tão importantes quanto as revisões periódicas executadas pelas concessionárias autorizadas Honda.

Você mesmo pode efetuar a limpeza e conservação de sua motocicleta. No final deste manual, apresentamos os procedimentos de lavagem, conservação, desativação e ativação de motocicletas que ficam imobilizadas por muito tempo.

Se você tiver qualquer dúvida, ou se necessitar de serviços especiais, recomendamos entrar em contato com uma concessionária autorizada Honda que dispõe de técnicos qualificados e treinados pela fábrica, que conhecem perfeitamente sua motocicleta e estão sempre dispostos a ajudá-lo.

ATENÇÃO

• Nunca utilize equipamentos de alta pressão para lavar a motocicleta. Recomendamos lavar a motocicleta pulverizando água (em formato de leque aberto) sob baixa pressão, a uma distância mínima de 1,2 m da motocicleta.
• Materiais ou cuidados inadequados de limpeza podem danificar sua motocicleta.
• Utilize somente água e xampu neutro para lavar a motocicleta.

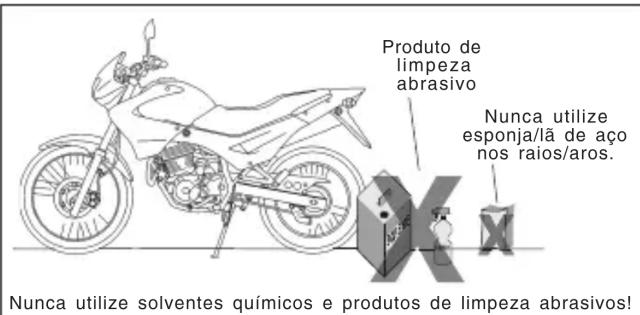

• Nunca utilize solventes químicos e produtos de limpeza abrasivos.

- Não utilize lã de aço para limpar os raios e/ou rodas.

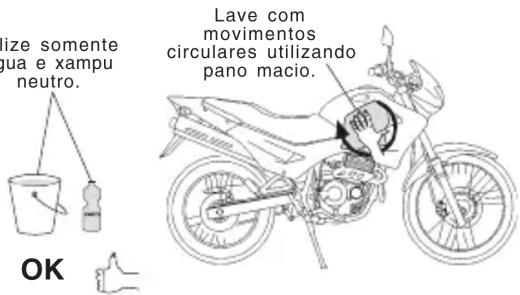

• Lave a motocicleta com movimentos circulares utilizando um pano macio.
• Seque a motocicleta utilizando um pano diferente do utilizado para lavar a motocicleta.
• Siga rigorosamente as recomendações relativas à limpeza e conservação descritas no final deste manual.

Consulte a página 72 para mais informações.

Conservação e Ativação de Motocicletas Inativas

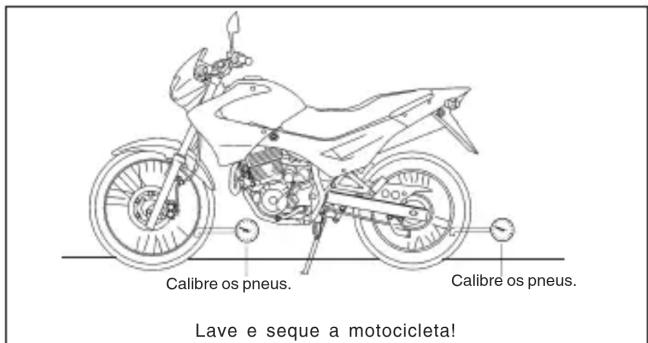

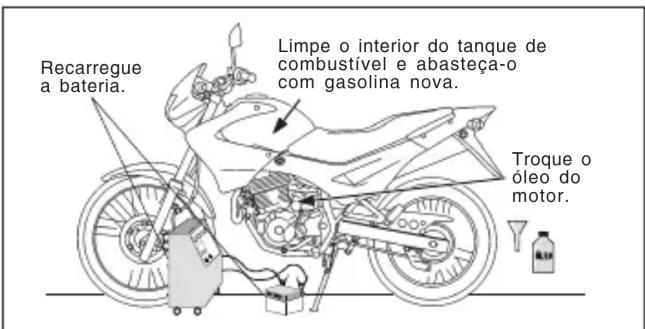

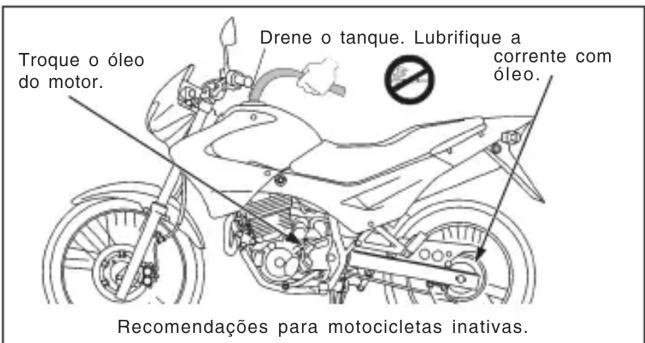

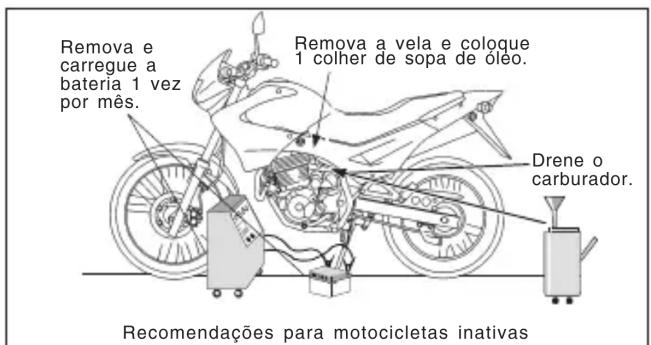

• Drene o tanque de combustível e pulverize o seu interior com óleo anticorrosivo em spray.
• Remova a bateria e carregue-a uma vez por mês, mantendo-a em lugar protegido.

ATENÇÃO

Siga rigorosamente as recomendações relativas à limpeza e conservação descritas no final do manual.

Consulte a página 76 para mais informações.

Oxidação

Uma das principais consequências da conservação inadequada ou ineficiente da motocicleta é o processo de oxidação. A motocicleta é diferente de outros tipos de veículos uma vez que tem seu chassi e peças aparentes desprotegidos. Muitos componentes metálicos são expostos devido ao sistema de fixação utilizado. Todo material metálico é passível de oxidação pelo simples contato com o oxigênio (popularmente conhecido como ferrugem).

Manual do Proprietário III

Este processo pode ser acelerado ainda mais devido ao contato constante com a água e, principalmente, com substâncias salinas.

O processo de oxidação pode ser facilmente controlado, desde que a limpeza e conservação sejam executadas corretamente. Recomendamos ainda outros cuidados especiais, tais como lavagens constantes, secagem e aplicação de produtos antioxidantes, sempre que necessário.

Lembramos que o desgaste natural e a corrosão não são itens cobertos pela garantia. No final do manual apresentamos também informações importantes para ajudá-lo a evitar o processo de oxidação de sua motocicleta.

ATENÇÃO

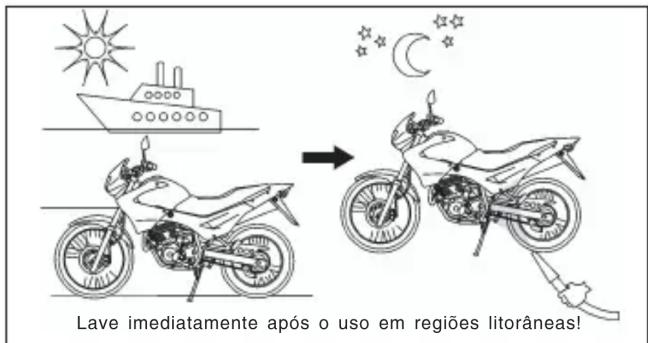

- Lave a sua motocicleta imediatamente após pilotar em regiões litorâneas, em caso de contato com água de chuva, ou após atravessar riachos ou alagamentos para evitar oxidação.

- Para lavar a motocicleta, use somente água sob baixa pressão e não use lã de aço ou abrasivos para limpar raios e/ou rodas.

Consulte a página 74 para mais informações.

Garantia

A garantia Honda é concedida pelo período de 1 ano sem limite de quilometragem a partir da data de compra, dentro das seguintes condições:

1. Todas as revisões periódicas devem ser executadas e sempre em uma concessionária autorizada Honda.

2. Não deverão ser instalados acessórios não originais.

3. Não deverão ser feitas alterações não previstas ou não autorizadas pelo fabricante nas características da motocicleta.

ATENÇÃO

Atenção para os itens que não são cobertos pela garantia Honda:

- peças de desgaste natural, tais como vela de ignição, pneus, câmaras de ar, lâmpadas, bateria, corrente de transmissão, pinhão, coroa, lonas, pastilhas do freio, sistema de embreagem e cabos em geral;

- descoloração, manchas e alteração nas superfícies pintadas ou cromadas (Exemplo: escapamento); - corrosão do produto.

Veja mais informações no verso do Certificado de Garantia.

Revisões Gratuitas

As revisões gratuitas (1000 km e 3000 km) serão efetuadas pela quilometragem percorrida com tolerância de 10% (até 1100 km e até 3300 km) ou pelo período após a data de compra da motocicleta: 6 meses ou 12 meses, o que ocorrer primeiro.

Veja mais informações no Certificado de Garantia.

Nível de Óleo do Motor

Verifique o nível de óleo do motor diariamente, antes de pilotar a motocicleta, e adicione se necessário.

Consulte a página 24 para mais informações.

Gasolina Adulterada

A utilização de gasolina de baixa qualidade ou adulterada pode:

• diminuir o desempenho da motocicleta;
• aumentar o consumo de combustível e óleo;
• comprometer a vida útil do motor e causar o seu travamento em casos extremos.

Situações onde forem constatados problemas decorrentes da utilização de combustível inadequado não serão passíveis de aplicação em garantia.

Ruídos

Sua motocicleta é propulsionada por um motor alternativo e está em conformidade com a legislação vigente de controle de poluição sonora para veículos automotores.

Muitas peças móveis são utilizadas no processo de fabricação do motor da sua motocicleta. O mecanismo possui tolerâncias de fabricação, seguindo rigorosamente as normas de engenharia e de controle de qualidade de fábrica. Dependendo da variação dessa tolerância, alguns motores poderão apresentar ruídos característicos diferentes das motocicletas de mesma cilindrada. Essa variação geralmente é percebida com a alteração térmica do motor e é considerada absolutamente normal.

ATENÇÃO

Não remova nenhum elemento de fixação e utilize somente peças originais Honda em sua motocicleta para evitar ruídos desagradáveis.

Vibrações

O motor que equipa a sua Honda tem o funcionamento alternativo, característico dos motores automotivos de combustão interna (ciclo Otto). Assim, possui diversos componentes com movimentos alternados, sincronizados com o eixo do motor e, durante o funcionamento, surgem vibrações e ruídos que são absolutamente normais e características deste tipo de motor.

As vibrações são transmitidas ao longo de toda a motocicleta, podendo ser amplificadas, dependendo da geometria de cada componente, a exemplo do guidão, pára-lama traseiro, pisca-pisca, tanque de combustível, dentre vários outros.

Além deste aspecto, vibrações surgem com o deslocamento da motocicleta sobre irregularidades do piso ou causado pelo efeito aerodinâmico (impacto do ar com diversos componentes ou condutor).

Vibrações não são caracterizadas como anomalias e sim como uma característica de qualquer veículo automotor e, portanto, não cobertos pela garantia.

Ao longo da utilização, as vibrações descritas podem ocasionar o afrouxamento de parafusos e componentes.

Por isso, siga rigorosamente o plano de manutenção e utilize somente peças genuínas Honda.

ATENÇÃO

Verifique constantemente as condições de todos os fixadores quando utilizar a motocicleta em superfícies acidentadas para evitar vibrações desagradáveis.

Manual do Proprietário 1

• Esta motocicleta foi projetada para transportar piloto e passageiro. Nunca exceda a capacidade máxima de carga (pág. 9) e verifique sempre a pressão recomendada para os pneus (pág. 26).
• As ilustrações apresentadas neste manual destinam-se a facilitar a identificação dos componentes. Elas podem diferir um pouco dos componentes de sua motocicleta.
• Esta motocicleta foi projetada para ser pilotada em estradas pavimentadas e off-road.
• Leia atentamente este manual e preste atenção especial às afirmações precedidas das seguintes palavras:

ATENÇÃO

Indica a possibilidade de dano à motocicleta se as instruções não forem seguidas.

CUIDADO

Indica, além da possibilidade de dano à motocicleta, risco ao piloto e ao passageiro se as instruções não forem seguidas.

NOTA

Fornece informações úteis.

Este manual deve ser considerado como parte permanente da motocicleta, devendo permanecer com a mesma, em caso de revenda.

TODAS AS INFORMAÇÕES, ILUSTRAÇÕES E ESPECIFICAÇÕES INCLUÍDAS NESTA PUBLICAÇÃO SÃO BASEADAS NAS INFORMAÇÕES MAIS RECENTES DISPONÍVEIS SOBRE O PRODUTO NO MOMENTO DE AUTORIZAÇÃO DA IMPRESSÃO.

A MOTO HONDA DA AMAZÔNIA LTDA. SE RESERVA O DIREITO DE ALTERAR AS CARACTERÍSTICAS DA MOTOCICLETA A QUALQUER TEMPO E SEM AVISO PRÉVIO, SEM QUE POR ISSO INCORRA EM OBRIGAÇÕES DE QUALQUER ESPÉCIE. NENHUMA PARTE DESTA PUBLICAÇÃO PODE SER REPRODUZIDA SEM AUTORIZAÇÃO POR ESCRITO.

Manual do Proprietário 3

ÍNDICE

ASSISTÊNCIA AO PROPRIETÁRIO 5

Equipamentos de Proteção 7

Modificações 7

Cuidados com Alagamentos .... 7

Opcionais 7

Acessórios e Carga 8

Segurança no Off-Road.... 10

INSTRUMENTOS E CONTROLES

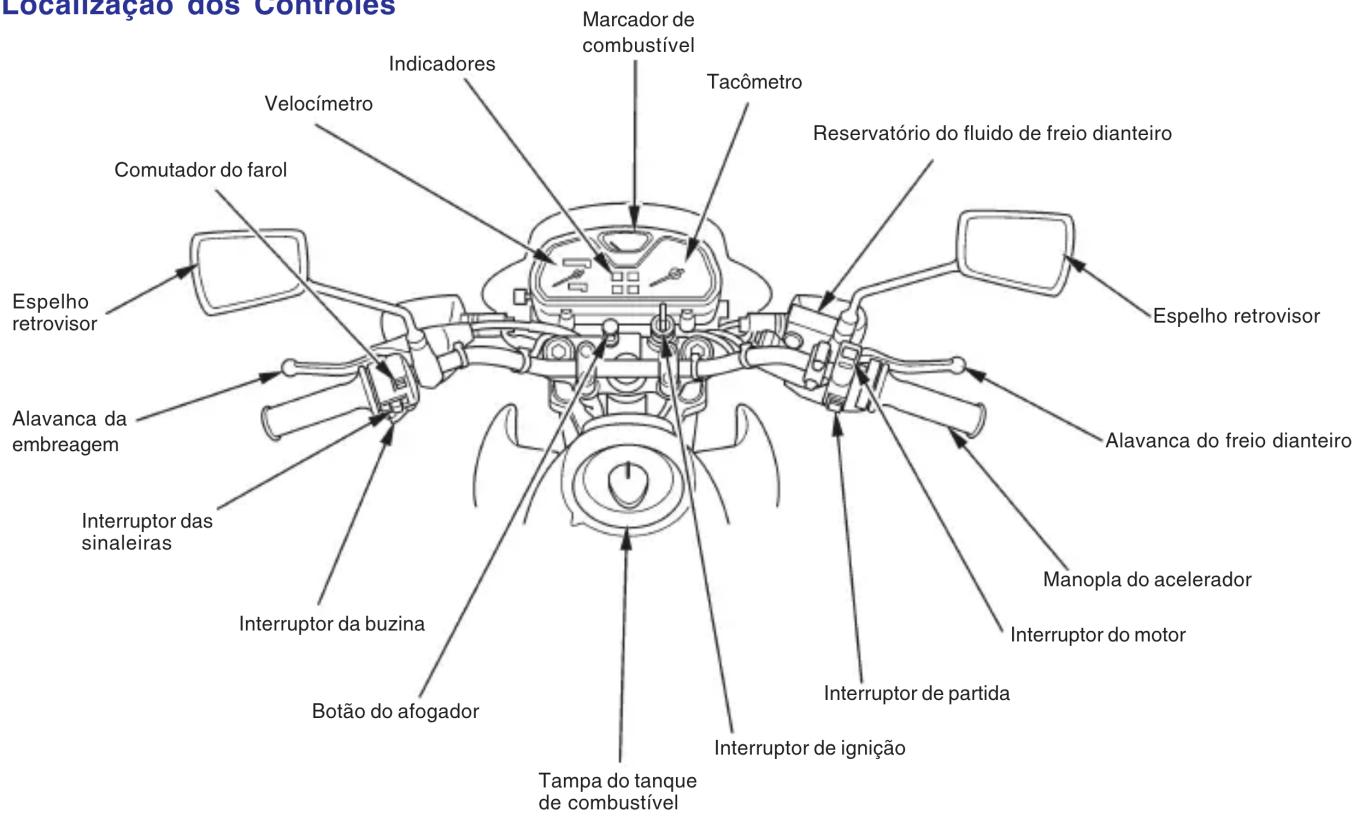

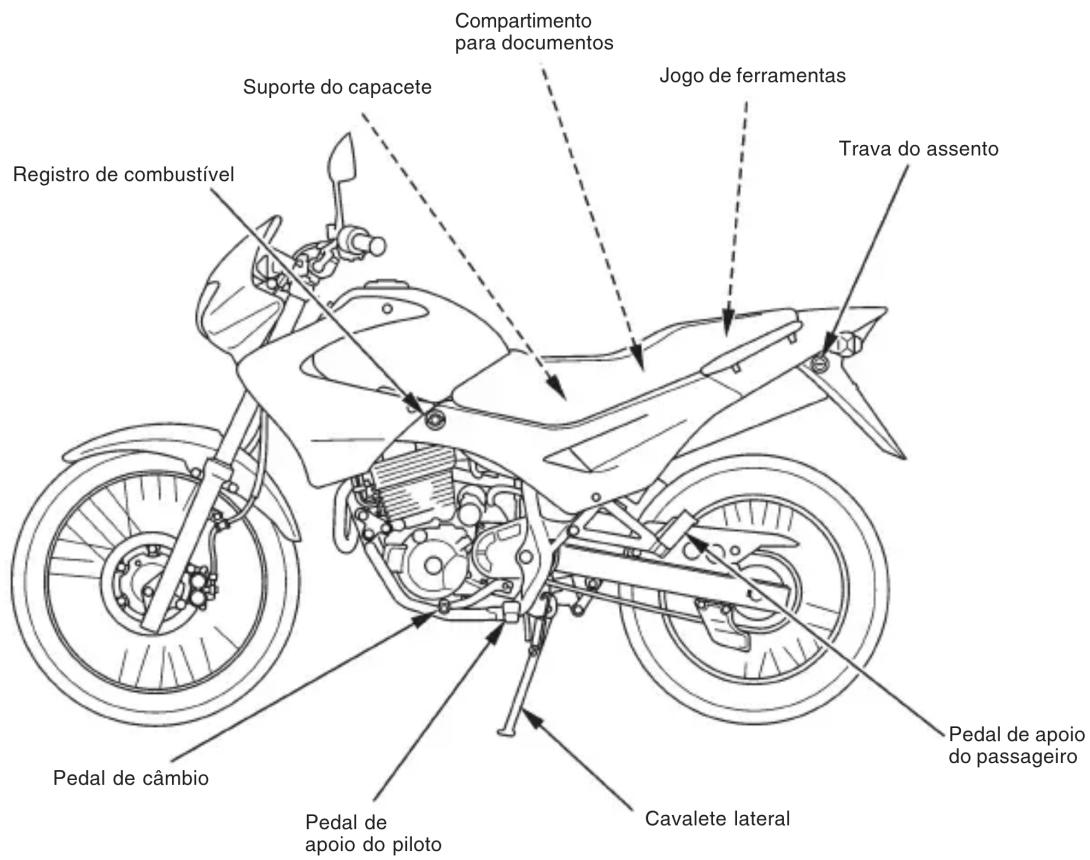

Localização dos Controles.... 12

Instrumentos e Indicadores 15

Marcador de Combustível 18

COMPONENTES PRINCIPAIS

(Informações necessárias para a utilização da motocicleta)

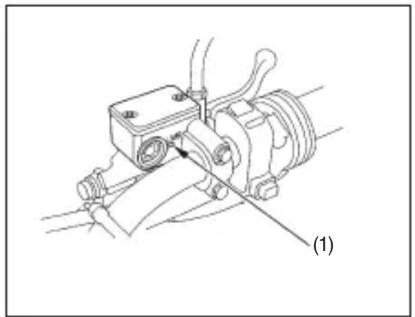

Freios 17

Embreagem 20

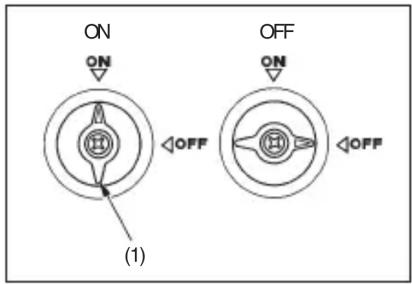

Registro de Combustível 22

Tanque de Combustível 22

Óleo do Motor 24

Pneus 26

Interruptor de Ignição 28

Interruptores do Guidão Direito 29

Interruptores do Guidão Esquerdo 29

EQUIPAMENTOS

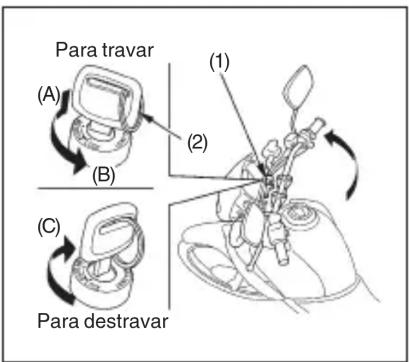

Trava da Coluna de Direção 30

Assento.... 31

Suporte do Capacete 31

Compartimento para Documentos 32

Tampa Lateral.... 32

FUNCIONAMENTO

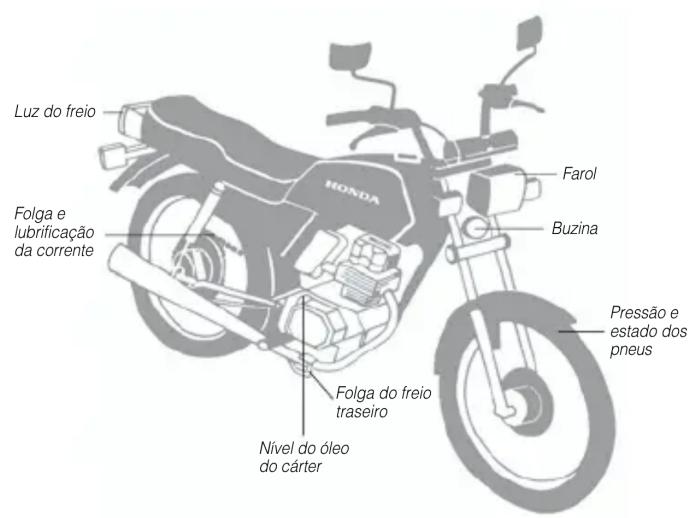

Inspeção Antes do Uso.... 33

Partida do Motor 34

Cuidados para Amaciar o Motor 36

Pilotagem 36

Frenagem 38

Estacionamento 39

Identificação da Motocicleta.... 40

Como Prevenir Furtos 41

Manual do Proprietário4

MANUTENÇÃO

TABELA DE MANUTENÇÃO 42

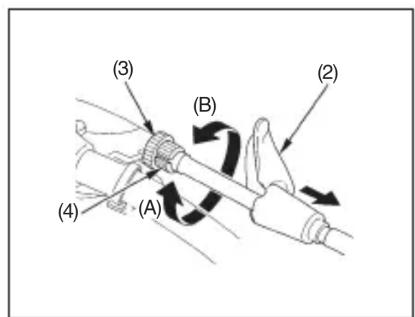

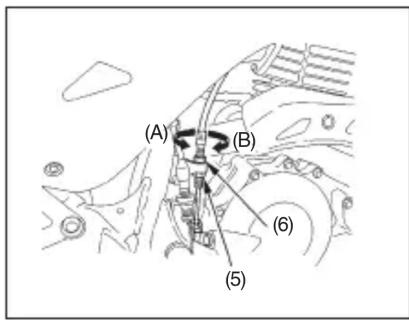

Acelerador 52

Bateria 61

Cavalete Lateral 57

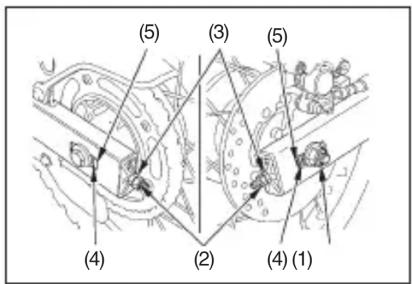

Corrente de Transmissão 53

Cuidados na Manutenção 44

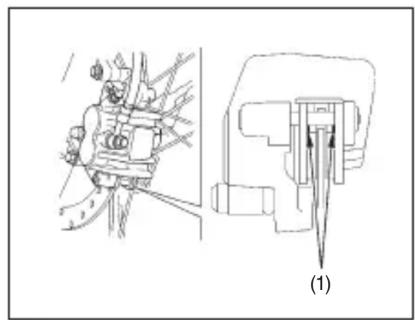

Desgaste das Pastilhas do Freio 60

Espelho Retrovisor 67

Farol 67

Filtro de Ar 45

Guia da Corrente de Transmissão 56

Interruptor da Luz do Freio 64

Jogo de Ferramentas 44

Lâmpadas 65

Marcha Lenta 52

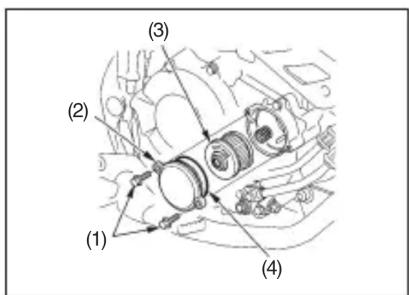

Óleo do Motor 46

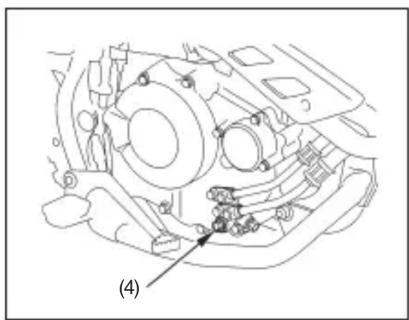

Respiro do Motor 46

Rodas 57

Suspensões Dianteira e Traseira 56

Vela de Ignição 50

COMO TRANSPORTAR A MOTOCICLETA 69

ECONOMIA DE COMBUSTÍVEL 71

LIMPEZA E CONSERVAÇÃO 72

CONSERVAÇÃO DE MOTOCICLETAS INATIVAS ..... 76

NÍVEL DE RUÍDOS 79

PROGRAMA DE CONTROLE DE

POLUIÇÃO DO AR 80

PRESERVAÇÃO DO MEIO AMBIENTE 81

ESPECIFICAÇÕES TÉCNICAS 82

CONVERSOR CATALÍTICO 86

MANUAL DO CONDUTOR

A Honda se preocupa não só em oferecer motocicletas de excelente qualidade, economia e desempenho, mas também em mantê-las em perfeitas condições de uso, contando para isso com uma rede de concessionárias autorizadas. Assim sendo, consulte sempre uma de nossas concessionárias toda vez que tiver dúvidas ou houver necessidade de efetuar algum reparo. Proceda da seguinte forma:

1. Dirija-se a uma concessionária autorizada Honda para que a anomalia existente em sua motocicleta seja corrigida.

2. Persistindo a anomalia ou caso o atendimento não tenha sido satisfatório, notifique o Gerente de Serviços da concessionária.

3. Anote aqui o nome do:

GERENTE DE PÓS-VENDA

ou

GERENTE GERAL

1. Se ainda assim a anomalia não tiver sido solucionada, oferecemos o contato com Serviço de Atendimento a Clientes Honda, pois este tomará as providências a fim de assegurar sua satisfação.

2. Para facilitar o atendimento, tenha em mãos as seguintes informações:

3. Nome, endereço e telefone do proprietário;
   •Número do chassi;
   •Ano e modelo da motocicleta;

4. Data de aquisição e quilometragem da motocicleta;
5. Concessionária na qual efetuou o serviço.

ATENDIMENTO AO CLIENTE

0800 55 22 21 ou 08000 55 22 21 (a partir de 2006)

Horário de Atendimento:

Dias úteis, de Segunda a Sexta-feira

No período das 08h30 às 18h.

Pilotar uma motocicleta requer certos cuidados, para a garantia de sua segurança pessoal. Conheça tais requisitos, lendo com atenção todas as informações do Manual do Condutor/Pilotagem com Segurança, antes de pilotar sua motocicleta.

Regras de Segurança

1. Faça sempre uma Inspeção Antes do Uso (pág. 33), antes de acionar o motor. Isso pode evitar acidentes e danos à motocicleta.
2. Muitos acidentes são causados por motociclistas inexperientes. Dirija somente se for habilitado. NUNCA empreste sua motocicleta a pilotos inexperientes.

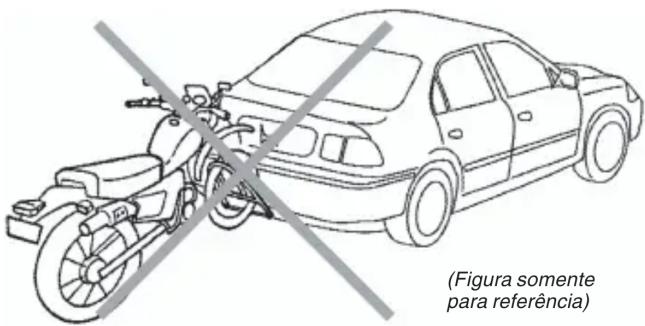

3. Na maioria dos acidentes entre automóveis e motocicletas, o motorista alega não ter visto a motocicleta. Para evitar esse risco, tome as seguintes precauções:
   -ande sempre com o farol ligado;
4. use sempre roupas e capacetes de cor clara e visível;

5. não se posicione em locais onde o motorista possa ter sua visão encoberta. Veja e seja visto.

6. Obedeça a todas as leis de trânsito.

7. A velocidade excessiva é um fator comum a muitos acidentes. Respeite os limites de velocidade e NUNCA dirija além do que as condições permitem.
8. Sinalize antes de fazer conversões ou mudar de pista.
9. O tamanho e a maneabilidade da motocicleta podem surpreender outros motociclistas e motoristas.
10. Não se deixe surpreender por outros motoristas. Fique muito atento nos cruzamentos, entradas/ saídas de estacionamentos, vias expressas e rodovias.
11. Mantenha ambas as mãos no guidão e os pés nos pedais de apoio, enquanto estiver dirigindo. O passageiro deve segurar-se com as duas mãos no piloto e manter os pés nos pedais de apoio.
12. Nunca deixe sua motocicleta abandonada com o motor ligado.
13. Faça a regulagem do espelho retrovisor (pág. 67).

Pilotagem sob Más Condições de Tempo

Pilotar a motocicleta sob más condições de tempo, como chuva ou neblina, requer uma técnica diferente de pilotagem devido à redução da visibilidade e da aderência dos pneus.

Manual do Proprietário 7

Equipamentos de Proteção

1. A maioria dos acidentes fatais com motocicletas se deve a ferimentos na cabeça.
   USE SEMPRE CAPACETE. Se forem do tipo aberto, devem ser usados com óculos apropriados. Botas, luvas e roupas de proteção são essenciais. O passageiro necessita da mesma proteção.
2. O sistema de escapamento se aquece muito durante o funcionamento do motor e permanece quente por algum tempo após o motor ter sido desligado. Não toque em nenhuma parte do sistema de escapamento. Use roupas que protejam completamente as pernas.
3. Não use roupas soltas que possam se enganchar nas alavancas de controle, pedais de apoio, corrente de transmissão ou nas rodas.

Modificações

! CUIDADO

Modificações na motocicleta, ou remoção de peças do equipamento original, podem reduzir a segurança da motocicleta, além de infringir as normas de trânsito. Obedeça a todas as normas que regulamentam o uso de equipamentos e acessórios.

Cuidados com Alagamentos

Ao trafegar em locais alagados, riachos e enchentes, evite a aspiração de água pelo filtro de ar. A entrada de água no motor poderá causar o efeito de calço hidráulico, o qual danificará o motor.

A entrada de água no cáter causará a contaminação do óleo lubrificante. Caso ocorra tal situação, desligue o motor imediatamente e substitua o óleo em uma concessionária autorizada Honda para certificar-se da eliminação da água do motor e execução de revisão e manutenção adequada.

Opcionais

Dirija-se a sua concessionária autorizada Honda para obter mais informações sobre os itens opcionais disponíveis para sua motocicleta.

Acessórios e Carga

CUIDADO

• Para prevenir acidentes, sobrecarga e danos estruturais, tenha extremo cuidado ao instalar acessórios e acomodar qualquer carga na motocicleta, e ao dirigi-la com os mesmos.
  A colocação de acessórios e carga pode reduzir a estabilidade, desempenho e limite de velocidade de segurança da motocicleta. Lembre-se de que o desempenho pode ser reduzido ainda mais com a instalação de acessórios não originais Honda, carga mal distribuída, pneus gastos, mau estado da motocicleta, e más condições das estradas e do tempo.
• Estas precauções gerais podem ajudá-lo a decidir se e como equipar sua motocicleta, e como acomodar a carga com segurança.
  A estabilidade e dirigibilidade da motocicleta podem ser afetadas por cargas e acessórios que estejam mal fixados. Verifique frequentemente a fixação da carga e acessórios.

Acessórios

Os acessórios originais Honda foram projetados especificamente para esta motocicleta. Lembre-se de que você é diretamente responsável pela escolha, instalação e uso correto de acessórios não originais. Observe as recomendações sobre carga citadas anteriormente e as seguintes:

1. Verifique o acessório cuidadosamente e sua procedência, assegurando-se de que este não afete:
2. a visualização do farol, lanterna traseira, sinaleiras e placa de licença;
3. a distância mínima do solo (no caso de protetores);
4. o ângulo de inclinação da motocicleta;
5. o curso das suspensões traseira e dianteira;
6. a visibilidade do piloto;
7. o curso da direção;
8. o acionamento dos controles;
   •a estrutura da motocicleta (chassi);
9. o torque de porcas, parafusos e fixadores;
10. ou exceda a capacidade de carga.

Manual do Proprietário 9

1. Carenagens grandes ou pára-brisas montados nos garfos, inadequados para a motocicleta ou instalados incorretamente podem causar instabilidade. Não instale carenagens que restrinjam o fluxo de ar para o motor.
2. Acessórios que alteram a posição de pilotagem, afastando as mãos e os pés dos controles, dificultando o acesso aos mesmos, consequentemente aumentam o tempo necessário à reação do motociclista em situações de emergência.
3. Não instale equipamentos elétricos que possam exceder a capacidade do sistema elétrico da motocicleta. Toda pane no circuito elétrico é perigosa. Além de afetar o sistema de iluminação e sinalização, provoca uma queda no rendimento do motor.
4. Esta motocicleta não foi projetada para receber sidecars ou reboques. A instalação de tais acessórios submete os componentes do chassi a esforços excessivos, causando danos à motocicleta, além de prejudicar a dirigibilidade.
5. Qualquer modificação no sistema de arrefecimento do motor provoca superaquecimento e sérios danos ao mesmo.
6. Esta motocicleta não foi projetada para utilizar sistema de alarme. A utilização de qualquer tipo de alarme poderá afetar o sistema elétrico da motocicleta. A Honda cancelará a garantia se constatar o uso de algum tipo de alarme.

Carga

O peso e a acomodação da carga são muito importantes para sua segurança. Sempre que estiver pilotando a motocicleta com um passageiro ou carga, observe as seguintes precauções:

1. Mantenha o peso da bagagem e acessórios originais perto do centro da motocicleta. Distribua o peso uniformemente, em ambos os lados da motocicleta, para evitar desequilíbrios. À medida que se afasta o peso do centro da motocicleta, a dirigibilidade é proporcionalmente afetada.
2. Ajuste a pressão dos pneus (pág. 26) de acordo com o peso da carga.
3. A estabilidade e dirigibilidade da motocicleta podem ser afetadas por cargas e acessórios mal fixados. Verifique frequentemente a fixação da carga.
4. A carenagem Honda foi projetada somente para esta motocicleta. Não a instale em outras motocicletas.
5. Não prenda objetos grandes ou pesados ao guidão, amortecedores dianteiros ou pára-lama. Isto poderia resultar em instabilidade da motocicleta ou resposta lenta da direção.

Capacidade

Esta motocicleta foi projetada para transportar duas pessoas: piloto (1) e passageiro (2). A soma dos pesos deve ser distribuída em 4 pontos (A, B, C e D). Não exceda a capacidade máxima (Piloto + Garupa), pois sua motocicleta apresentará melhor estabilidade, dirigibilidade e conforto se for utilizada nestas condições.

Capacidade máxima: (Piloto + Garupa)

Máximo 155 kg

Distribuição de Peso

(A) Assento dianteiro, (B) Pedal de apoio dianteiro,
(C) Assento traseiro (centro da roda traseira) e
(D) Pedal de apoio traseiro

$$ (2) + (1) \underset {(m e n o r o u i g u a l)} {\leqslant} \text {capacidade máxima} $$

• A utilização da motocicleta para uso comercial exigirá manutenção mais frequente do que o indicado na Tabela de Manutenção no aperto de porcas, parafusos e elementos de fixação.
• Danos causados pelo excesso de carga NÃO SERÃO COBERTOS pela garantia Honda. Se estiver em dúvida sobre como calcular o peso da carga que pode ser acomodada em sua motocicleta sem causar sobrecarga e danos estruturais, procure uma concessionária autorizada Honda.

Segurança no Off-Road

As características desta motocicleta permitem que você desfrute de todas as emoções no off-road. Para isso, é necessário seguir algumas recomendações que irão aliar emoção e segurança.

1. Equipamentos de proteção

Essenciais para sua segurança. Habitue-se a usá-los sempre.

• Capacete – equipamento indispensável.
• Óculos – quanto maior a visibilidade, melhor. Escolha óculos que não quebrem ou estilhacem.
• Camisas de mangas compridas com enchimento nos cotovelos e ombros protegem contra possíveis escoriações nos braços.
• Luvas – os modelos acolchoados no dorso são mais indicados para o off-road. Escolha luvas que se ajustem perfeitamente às suas mãos.
• Faixa abdominal – protege os órgãos internos contra solavancos.
• Calça de náilon com protetor nos joelhos ou jeans reforçados aumentam a proteção. Escolha o tamanho certo para perfeita liberdade de movimento.
• Botas – devem ser de couro reforçado com solado grosso e com sulcos, de preferência com biqueira de aço. Devem ainda ser flexíveis e perfeitamente ajustáveis aos pés.
• Bolsa de cintura – importante para carregar peças sobressalentes e as peças removidas de sua motocicleta.

Manual do Proprietário 11

2. Preparação da motocicleta

Para a prática do off-road, é fundamental que a motocicleta esteja em perfeitas condições mecânicas. Os suportes da alavanca do freio dianteiro, da alavanca da embreagem e das sinaleiras dianteiras devem ser afrouxados para girar em caso de queda, evitando a quebra. Afrouxe-os de forma que seja necessário apenas uma pequena força para girarem. Em condições mais severas de uso, os espelhos retrovisores e as sinaleiras devem ser removidos.

! CUIDADO

As normas de trânsito proibem a utilização de motocicletas em vias públicas sem os seguintes equipamentos e acessórios: espelhos retrovisores, sinaleiras, farol, lanterna traseira, buzina e placa de licença.

3. Peças sobressalentes

As peças sobressalentes são indispensáveis para quem pratica a pilotagem off-road. Leve, sempre que possível, alavancas de embreagem e freio, além de alguns parafusos e porcas. Quanto a outras peças, vale a experiência do piloto, sempre utilizando o bom senso.

NOTA

Sempre leve todas as ferramentas da motocicleta e um kit de primeiros socorros.

4. Pilotagem

Antes de enfrentar locais pouco conhecidos, observe as seguintes recomendações:

• obedeca sempre às leis e normas relativas à pilotagem off-road;
  -obtenha permissão para pilotar em propriedades privadas. Evite locais proibidos e não ultrapasse os limites do local onde se pode pilotar a motocicleta;
• ande sempre acompanhado para poder receber ajuda, em caso de avaria;
• para solucionar problemas que possam ocorrer em locais desertos, é fundamental que você esteja familiarizado com a motocicleta;
• não pilote a motocicleta além de sua experiência e habilidade, nem mais rápido do que o local permite;
• se não estiver familiarizado com o terreno, pilote com cautela: pedras escondidas, buracos e barrancos podem provocar acidentes.

INSTRUMENTOS E CONTROLES

Localização dos Controles

Localização dos Controles Marcador de combustível Indicadores Tacômetro Velocímetro Reservatório do fluido de freio dianteiro Comutador do farol Espelho retrovisor Alavanca da embreagem Interruptor das sinaleiras Interruptor da buzina Botão do afogador Tampa do tanque de combustível Interruptor de partida Interruptor de ignição Manopla do acelerador Interruptor do motor Alavanca do freio dianteiro

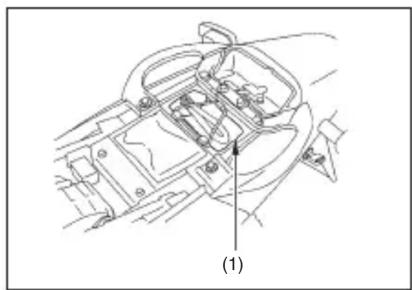

Suporte do capacete Compartimento para documentos Jogo de ferramentas Trava do assento Registro de combustível Pedal de câmbio Pedal de apoio do piloto Cavalete lateral Pedal de apoio do passageiro

Bateria Filtro de ar Caixa de fusíveis Fusível principal Tampa/Vareta medidora do nível de óleo Pedal de apoio do passageiro Pedal de apoio do piloto Pedal do freio traseiro Filtro de óleo do motor

Manual do Proprietário 15

Instrumentos e Indicadores

Os instrumentos e as luzes indicadoras estão localizados acima da carcaça do farol. Suas funções estão descritas na tabela da próxima página.

(1) Velocímetro
(2) Hodômetro
(3) Hodômetro parcial
(4) Marcador de combustível
(5) Tacômetro
(6) Faixa vermelha do tacômetro
(7) Luz indicadora do ponto morto
(8) Luz indicadora do cavalete lateral
(9) Luz indicadora das sinaleiras
(10) Luz indicadora do farol alto
(11) Botão de retrocesso do hodômetro parcial

Manual do Proprietário16

Ref.	Descrição Função
(1)	Velocímetro Indica a velocidade da motocicleta (km/h).
(2)	Hodômetro Registra o total de quilômetros percorridos pela motocicleta.
(3)	Hodômetro parcial Registra a quilometragem parcial percorrida pela motocicleta por percurso ou viagem.
(4)	Marcador de combustível Indica a quantidade aproximada de combustível disponível no tanque (pág. 17).
(5)	Tacômetro Indica o regime de rotações do motor (rpm).
(6)	Faixa vermelha do tacômetro Não permita que o ponteiro atinja a faixa vermelha do tacômetro, mesmo após o amaciamento do motor.ATENÇÃOO motor pode sofrer sérias avarias se funcionar acima das rotações máximas recomendadas (faixa vermelha do tacômetro).
(7)	Luz indicadora do ponto morto (verde) Acende-se quando a transmissão está em ponto morto.
(8)	Luz indicadora do cavalete lateral (âmbar)	Acende-se quando o cavalete lateral está estendido. Antes de estacionar, verifique se o cavalete lateral está totalmente estendido. A luz somente indica que o sistema de corte de ignição (pág. 57) está ativado.
(9)	Luz indicadora das sinaleiras (verde)	Pisca quando a sinaleira é ligada.
(10)	Luz indicadora do farol alto (azul) Acende-se quando o farol tem facho de luz alta.
(11)	Botão de retrocesso do hodômetro parcial	Retorna a zero o hodômetro parcial.

Manual do Proprietário 17

Marcador de Combustível

Abasteça o mais rápido possível quando o ponteiro do marcador (1) atingir as marcas vermelhas (2), pois o tanque de combustível estará vazio.

A quantidade de combustível existente no tanque, quando o ponteiro atinge as marcas vermelhas, com a motocicleta na posição vertical, é de aproximadamente 5,3 litros (valor de referência).

(1) (2)

(1) Marcador de combustível
(2) Marcas vermelhas

COMPONENTES PRINCIPAIS

(Informações necessárias para a utilização da motocicleta)

CUIDADO

Caso a inspeção antes do uso (pág. 33) não seja realizada, poderão ocorrer sérios danos à motocicleta ou acidentes.

Freios

Esta motocicleta está equipada com freios dianteiro e traseiro a disco de acionamento hidráulico.

À medida que as pastilhas do freio se desgastam, o nível do fluido de freio no reservatório fica mais baixo, compensando, automaticamente, o desgaste das pastilhas.

Não há ajustes a serem feitos, mas o nível do fluido de freio e o desgaste das pastilhas devem ser verificados periodicamente. Observe também se há vazamentos de fluido no sistema. Se a folga da alavanca for excessiva e o desgaste das pastilhas não exceder o limite de uso (pág. 60), provavelmente haverá ar no sistema. Dirija-se a uma concessionária autorizada Honda para efetuar a sangria do sistema.

Nível do Fluido de Freio

! CUIDADO

• O fluido de freio provoca irritação. Evite o contato com a pele e os olhos. Em caso de contato, lave a área atingida com bastante água. Se os olhos forem atingidos, procure assistência médica.
  •MANTENHA-O AFASTADO DE CRIANÇAS.

ATENÇÃO

• Certifique-se de que o reservatório esteja na posição horizontal, antes de remover a tampa e completar o nível do fluido.
• Use somente Mobil Brake Fluid DOT 4 de uma embalagem lacrada.
• Manuseie o fluido de freio com cuidado, pois ele pode danificar a pintura, as lentes dos instrumentos e a fiação em caso de contato.
• Nunca deixe entrar contaminantes (poeira, água, etc.) dentro do reservatório do fluido de freio. Limpe o reservatório externamente antes de retirar a tampa.

Manual do Proprietário 19

Freio Dianteiro

Com a motocicleta na posição vertical, verifique se o nível do fluido de freio no reservatório está acima da marca de nível inferior (1).

Complete o reservatório com o fluido de freio recomendado, sempre que o nível do fluido estiver próximo à marca inferior. Se o nível estiver próximo ou abaixo da marca inferior, verifique o desgaste das pastilhas de freio (pág. 60).

Substitua as pastilhas se estiverem desgastadas.

Caso as pastilhas estejam em bom estado, verifique o sistema de freio quanto a vazamentos.

Utilize somente fluido de freio Mobil Brake Fluid DOT 4 de uma embalagem lacrada.

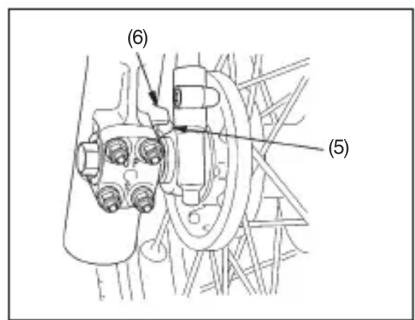

(1) Marca de nível inferior

Outras Verificações

Certifique-se de que não haja vazamento de fluido. Verifique se as mangueiras e conexões estão deterioradas ou trincadas.

Freio Traseiro

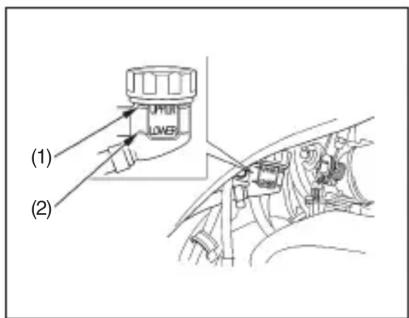

Verifique o nível do fluido do freio traseiro com a motocicleta na posição vertical.

O nível deve estar entre as marcas de nível superior (1) e inferior (2) do reservatório. Se o nível estiver próximo ou abaixo da marca inferior, verifique o desgaste das pastilhas (pág. 60).

Substitua as pastilhas se estiverem desgastadas.

Se as pastilhas estiverem em bom estado, verifique o sistema de freio quanto a vazamentos.

Utilize somente fluido de freio Mobil Brake Fluid DOT 4 de uma embalagem lacrada.

(1) (2)

(1) Marca de nível superior
(2) Marca de nível inferior

Outras Verificações

Certifique-se de que não haja vazamento de fluido. Verifique se as mangueiras e conexões estão deterioradas ou trincadas.

Embreagem

Ajuste

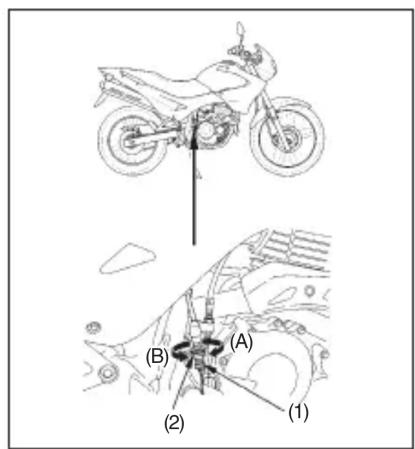

O ajuste da embreagem é necessário caso a motocicleta morra ao engatar uma marcha ou se movimente para a frente com a alavanca acionada, ou se a embreagem patinar, fazendo com que a velocidade da motocicleta não seja compatível com a rotação do motor.

Ajustes menores são obtidos por meio do ajustador do cabo da embreagem (4), localizado na alavanca da embreagem (1).

A folga correta da embreagem deve ser de 10 - 20 mm, medida na extremidade da alavanca.

(1)

(1) Alavanca da embreagem

1. Levante o protetor de borracha (2).
2. Solte a contraporca (3) e gire o ajustador do cabo no sentido desejado. Reaperte a contraporca e verifique a folga da alavanca novamente.
3. Caso o ajustador do cabo tenha sido desrosqueado até seu limite sem que a folga da alavanca fique correta, solte a contraporca e rosqueie completamente o ajustador do cabo. Aperte a contraporca e recoloque o protetor de borracha.

1. Solte a contraporca (5) do ajustador, situado na extremidade inferior do cabo da embreagem, e gire a porca de ajuste (6) até obter a folga correta. Em seguida, aperte a contraporca e verifique a folga da alavanca novamente.

Manual do Proprietário 21

1. Ligue o motor, acione a alavanca da embreagem e engate a 1ª marcha. Certifique-se de que o motor não morra e a motocicleta não se movimente para a frente. Solte a alavanca da embreagem e acelere gradativamente. A motocicleta deve sair com suavidade e aceleração progressiva.

Se não for possível obter o ajuste da embreagem pelos procedimentos descritos, ou se a embreagem não funcionar corretamente, dirija-se a uma concessionária autorizada Honda para que seja feita uma inspeção no sistema de embreagem.

Outras Verificações

Verifique se há dobras ou marcas de desgaste no cabo da embreagem que possam causar travamento ou danificar o acionamento da embreagem. Lubrifique o cabo com óleo de boa qualidade para impedir corrosão e desgaste prematuros.

Registro de Combustível

O registro de combustível (1), com dois estágios, está localizado no lado esquerdo da tampa lateral.

(1) Registro de combustível

! CUIDADO

• Aprenda a acionar o registro de modo que possa operá-lo enquanto estiver dirigindo a motocicleta. Você evitará parar, em meio ao trânsito, por falta de combustível.
• Tenha cuidado para não tocar em nenhuma parte quente do motor quando acionar o registro.

ON

Nesta posição, o combustível flui normalmente do suprimento principal para o carburador.

OFF

Na posição OFF, o combustível não passa do tanque para o carburador. O registro deve ser mantido nesta posição sempre que a motocicleta não estiver em uso.

Tanque de Combustível

O tanque de combustível tem capacidade para 15,3 litros, incluindo o suprimento de reserva. Para abrir a tampa do tanque (1), abra a capa da fechadura (2), introduza a chave de ignição (3) e gire-a no sentido horário. A tampa é articulada e será levantada.

Combustível recomendado: Gasolina comum (sem aditivo)

Não há registro de danos causados pela utilização de gasolina aditivada de procedência confiável.

No entanto, é importante observar que sua motocicleta foi desenvolvida para utilização com gasolina sem aditivação, desde que de boa qualidade.

A utilização de gasolina de baixa qualidade pode comprometer a operação e a durabilidade do motor.

Após abastecer, feche a tampa do tanque, alinhando as travas da tampa nos rebaixos do bocal. Pressione a tampa para fechá-la e trava-la. Em seguida, remova a chave e feche a capa da fechadura.

ATENÇÃO

• Se ocorrer “batida de pino” ou “detonação” com o motor em velocidade constante e carga normal, use gasolina de outra marca.
• Se esses problemas persistirem, procure uma concessionária autorizada Honda. Caso contrário, o motor poderá sofrer danos que não são cobertos pela garantia.

Manual do Proprietário 23

(3) (1) (2) (4)

Ocasionalmente pode ocorrer uma leve “batida de pino” ao operar sob carga elevada. Não se preocupe, isso significa que o motor está funcionando de forma eficiente.

(1) Tampa do tanque
(2) Capa da fechadura
(3) Chave de ignição
(4) Gargalo do tanque

! CUIDADO

• A gasolina é extremamente inflamável e até explosiva, sob certas condições. Abasteça sempre em locais ventilados e com o motor desligado. Não acenda cigarros nem permita a presença de chamas ou faíscas na área em que estiver efetuando o abastecimento.
• Ao abastecer, evite encher demais o tanque para que não ocorra vazamento pelo respiro da tampa. Não deve haver combustível no gargalo do tanque (4). Se o nível de combustível ultrapassar a extremidade inferior do gargalo, retire o excesso imediatamente.
• Após abastecer, certifique-se de que a tampa do tanque esteja bem fechada.
• A gasolina é um solvente extremamente forte e poderá causar danos se permanecer em contato com as superfícies pintadas. Se derramar gasolina sobre a superfície externa do tanque ou de outras peças pintadas, limpe o local atingido imediatamente.
  Seja cuidadoso para não derramar combustível durante o abastecimento. O combustível derramado ou seu vapor podem incendiar-se. Em caso de derramamento, certifique-se de que a área atingida esteja seca antes de ligar o motor.
• Evite o contato prolongado ou repetido com a pele, ou a inalação dos vapores de combustível.
  •MANTENHA-O AFASTADO DE CRIANÇAS.

Óleo do Motor

Verificação do Nível de Óleo do Motor

Verifique o nível de óleo diariamente, antes de pilotar a motocicleta, e adicione se necessário.

ATENÇÃO

Durante a utilização da motocicleta é natural que haja algum consumo do lubrificante do motor, portanto, é muito importante a verificação constante do nível de óleo e seu imediato abastecimento, se necessário.

O nível de óleo deve ser mantido entre as marcas de nível superior (1) e inferior (2), gravadas na tampa/ vareta medidora do nível de óleo (3), localizada na parte frontal do tanque de combustível.

ATENÇÃO

• O nível de óleo do motor não deve ser verificado logo após a utilização do motor em alta rotação.

• Como esta motocicleta é dotada de um sistema de lubrificação tipo “cárter seco”, a verificação do nível de óleo do motor deverá ser feita obedecendo rigorosamente os procedimentos abaixo.

• Estacione a motocicleta em uma superfície firme e nivelada.

• Ligue o motor e deixe-o funcionar em marcha lenta por 5 minutos. (Se a temperatura ambiente estiver abaixo de 10°C, prolongue o aquecimento por mais 5 minutos, num total de 10 minutos.)

Caso o motor não esteja suficientemente aquecido, poderá resultar em uma indicação incorreta do nível de óleo.

NOTA

Durante a marcha lenta, após a motocicleta na posição vertical, em uma superfície firme e nivelada, para assegurar uma leitura correta do nível de óleo.

(1) (2) (3)

(1) Marca de nível superior
(2) Marca de nível inferior
(3) Tampa/vareta medidora do nível de óleo

Manual do Proprietário 25

1. Mantendo a motocicleta na posição vertical, desligue o motor e, após 2 a 3 minutos, remova a tampa/vareta medidora do nível de óleo e limpe-a com um pano seco.
2. Insira a tampa/vareta medidora do nível de óleo, mas não a rosqueie.
3. Remova novamente a tampa/vareta medidora e verifique o nível de óleo. Este deverá estar entre as marcas de nível superior e inferior gravadas na vareta medidora.

Se necessário, adicione o óleo recomendado (pág. 46) até atingir a marca de nível superior. Não abasteça excessivamente.

1. Reinstale a tampa/vareta medidora do nível de óleo. Ligue o motor e verifique se há vazamentos.

ATENÇÃO

• Se o motor funcionar com pouco óleo, poderá sofrer sérios danos.
• Verifique diariamente o nível de óleo e complete, se necessário.

NOTA

O motor desta motocicleta possui na carcaça um parafuso de verificação do nível de óleo (4). Remova o parafuso e verifique se o nível de óleo antige a extremidade inferior do orifício de verificação. Se positivo, acione o motor e verifique o nível de óleo. Se o nível estiver baixo, adicione o óleo recomendado antes de acionar o motor.

(4) Parafuso de verificação do nível de óleo

Pneus

A pressão correta dos pneus proporciona maior estabilidade, conforto e segurança durante a pilotagem da motocicleta, além de maior durabilidade dos pneus.

Verifique a pressão dos pneus frequentemente e ajuste-a, se necessário.

Verifique a pressão dos pneus a cada 1.000 km ou semanalmente.

NOTA

• Verifique e ajuste a pressão com os pneus “frios”, antes de pilotar a motocicleta.
• Pneus para uso misto (on/off-road) são equipamentos de série nesta motocicleta. Use pneus de mesma medida e do mesmo tipo ao substituí-los. O uso de outros tipos de pneus pode afetar a dirigibilidade e comprometer a segurança da motocicleta.

		Dianteiro	Traseiro
Medida dos Pneus		90/90 – 21M/C 54SPIRELLI MT60A	120/90 – 17M/C 64SPIRELLI MT60
Pressão dos pneus FRIOS kPa (kgf/cm2; psi)	Somente piloto	150(1,50; 22)	150(1,50; 22)
	Piloto e passageiro	150(1,50; 22)	200(2,00; 29)

Inspeção

Verifique se há cortes nos pneus, pregos ou outros objetos encravados. Verifique também se os aros apresentam entalhes ou deformações.

Dirija-se a uma concessionária autorizada Honda para efetuar a substituição dos pneus danificados e câmaras de ar perfuradas.

! CUIDADO

• Não tente convertar pneus ou câmaras de ar danificados. O balanceamento da roda e a segurança dos pneus podem ser comprometidos.
• Pneus com pressão incorreta sofrem um desgaste anormal da banda de rodagem, além de afetarem a segurança. Pneus com pressão insuficiente podem deslizar ou até mesmo sair dos aros, danificando as válvulas da câmara de ar.
• Trafegar com pneus excessivamente gastos é perigoso, pois a aderência pneu-solo diminui, prejudicando a tração e a dirigibilidade da motocicleta.

Manual do Proprietário 27

Substituição dos Pneus

Substitua os pneus antes que a profundidade das bandas de rodagem atinja os limites mostrados abaixo.

Profundidade mínima dos sulcos da banda de rodagem

Pneu dianteiro 1,5 mm
Pneu traseiro 2,0 mm

(1)

(1) Profundidade do sulco da banda de rodagem

! CUIDADO

• O uso de pneus diferentes dos indicados pode afetar a dirigibilidade e comprometer a segurança da motocicleta.
• A manutenção da tensão dos raios, a centragem e o alinhamento das rodas são vitais para o funcionamento seguro da motocicleta. Durante os primeiros 1000 km, os raios afrouxam rapidamente devido ao assentamento inicial das peças. Raios excessivamente frouxos causarão instabilidade em altas velocidades e possivelmente perda de controle.

ATENÇÃO

Não tente remover pneus sem o uso de ferramentas especiais e protetores dos aros; caso contrário, você poderá danificar a superfície de vedação ou deformar o aro.

Interruptor de Ignição

O interruptor de ignição (1) está posicionado abaixo do painel de instrumentos.

O farol e a lanterna traseira se acendem sempre que o interruptor de ignição é ligado (ON). Se a motocicleta permanecer parada com a ignição ligada e o motor desligado, o farol e a lanterna permanecerão acesos, resultando em descarga da bateria.

ON/OFF (1) LOCK

(1) Interruptor de ignição

Posição da Chave	Função	Condição da Chave
LOCK (Trava da coluna de direção)	Travamento do guidão. O motor e as luzes não podem ser acionados.	A chave pode ser removida.
OFF (Desligado)	O motor e as luzes não podem ser acionados.	A chave pode ser removida.
ON (Ligado)	O motor e as luzes podem ser acionados.	A chave não pode ser removida.

Manual do Proprietário 29

Interruptores do Guidão Direito

Interruptor do Motor

O interruptor do motor (1) está localizado próximo à manopla do acelerador. Na posição ☐, o motor pode ser ligado. Na posição ☒ (OFF), o motor não pode ser acionado. Este interruptor deve ser considerado um item de segurança ou emergência e normalmente deve permanecer na posição ☐.

Se a motocicleta permanecer parada com o interruptor de ignição ligado (ON) e o interruptor do motor desligado (☒), o farol e a lanterna traseira permanecerão acesos, resultando em descarga da bateria.

Interruptor de Partida

O interruptor de partida (2) está localizado abaixo do interruptor do motor (1).

Quando pressionado, aciona o motor de partida; o farol se apaga automaticamente, mas a lanterna traseira permanece acesa. Consulte a página 34 quanto aos procedimentos de partida do motor.

(1) (2)

(1) Interruptor do motor
(2) Interruptor de partida

ATENÇÃO

Embora o motor de partida funcione com o interruptor do motor na posição (OFF), o motor não funcionará. O acionamento do interruptor de partida nesta situação pode descarregar a bateria e/ou causar danos ao sistema elétrico.

Interruptores do Guidão Esquerdo

Comutador do Farol

Posicione o comutador do farol (1) em 📄 para obter luz alta ou em 📄 para obter luz baixa.

Interruptor das Sinaleiras

Posicione o interruptor das sinaleiras (2) em para sinalizar conversões para a esquerda e em para sinalizar conversões para a direita. Pressione o interruptor para desligar as sinaleiras.

Interruptor da Buzina

Pressione o interruptor da buzina (3) para acioná-la.

(1) (2) (3)

(1) Comutador do farol
(2) Interruptor das sinaleiras
(3) Interruptor da buzina

EQUIPAMENTOS

Trava da Coluna de Direção

A coluna de direção pode ser travada com o interruptor de ignição (1) na posição LOCK.

Para travar a coluna de direção, gire o guidão totalmente para a esquerda ou direita. Gire, e pressione ao mesmo tempo, a chave de ignição (2) para a posição LOCK. Retire a chave. Para destravar a coluna de direção, gire a chave de ignição para a posição OFF.

CUIDADO

Não gire a chave para a posição LOCK durante a pilotagem da motocicleta, pois isto causará perda de controle.

Para travar (A) (B) (C) Para destravar (1) (2)

(1) Interruptor de ignição
(2) Chave de ignição
(A) Pressione
(B) Gire para LOCK
(C) Gire para OFF

Manual do Proprietário 31

Assento

Para remover o assento (1), insira a chave de ignição (2) na trava do assento (3) e gire-a no sentido horário. Empurre o assento para trás e para cima.

Para instalá-lo, insira a lingüeta (4) no rebaixo (5). Empurre a parte traseira do assento para a frente e então para baixo.

! CUIDADO

Certifique-se de que o assento esteja travado firmemente na posição após a instalação.

(1) (2) (3) (4) (4) (5)

(1) Assento
(2) Chave de ignição
(3) Trava do assento
(4) Lingüeta
(5) Rebaixo

Suporte do Capacete

O suporte do capacete está localizado sob o assento. Para usar o suporte, remova o assento.

Passe a alça do suporte do capacete (1) através da argola do capacete (2) e prenda as extremidades da alça no gancho do suporte do capacete (3). Instale o assento.

(1) (3) (1) (2)

(1) Alça do suporte do capacete
(2) Argola do capacete
(3) Gancho do suporte do capacete

! CUIDADO

O suporte do capacete foi projetado para a segurança do capacete durante o estacionamento. Não pilote a motocicleta com o capacete no suporte. O capacete pode entrar em contato com a roda traseira e trava-la, resultando em perda de controle da motocicleta.

Compartimento para Documentos

A bolsa para documentos (1) encontra-se no compartimento para documentos (2), sob o assento.

O Manual do Proprietário e outros documentos devem ser guardados neste compartimento.

Ao lavar a motocicleta, tome cuidado para que a água não atinja o compartimento.

(1) (2)

(1) Bolsa para documentos

(2) Compartimento para documentos

Tampa Lateral

A tampa lateral direita deve ser removida para a manutenção da bateria e fusível principal.

Remoção

1. Remova o parafuso (1).
2. Solte as lingüetas (2) das borrachas (3).

Instalação

A instalação é o procedimento inverso da remoção.

(1) (2) (2) (3)

(1) Parafuso
(2) Lingüetas
(3) Borrachas

FUNCIONAMENTO

Inspeção Antes do Uso

! CUIDADO

Se a inspeção antes do uso não for efetuada, poderão ocorrer sérios danos à motocicleta ou acidentes.

Inspezione sua motocicleta diariamente, antes de usá-la.

A verificação dos itens relacionados abaixo requer apenas alguns minutos. Se algum ajuste ou serviço de manutenção for necessário, consulte a seção apropriada neste manual.

1. NÍVEL DO ÓLEO DO MOTOR – verifique o nível e complete, se necessário (pág. 24). Verifique se há vazamentos.
2. NÍVEL DE COMBUSTÍVEL – abasteça o tanque, se necessário (pág. 22). Verifique se há vazamentos.
3. FREIOS DIANTEIRO E TRASEIRO – verifique o funcionamento e certifique-se de que não haja vazamentos de fluido (págs. 18 e 19).
4. PNEUS – verifique a pressão dos pneus e o desgaste da banda de rodagem (págs. 26 e 27).

5. CORRENTE DE TRANSMISSÃO – verifique as condições de uso e a folga (pág. 53). Ajuste e lubrifique, se necessário.

6. GUIA DA CORRENTE DE TRANSMISSÃO – verifique o desgaste da guia (pág. 56).

7. ACELERADOR – verifique o funcionamento, a posição dos cabos e a folga da manopla em todas as posições do guidão (pág. 52).
8. EMBREAGEM – verifique o funcionamento e ajuste, se necessário (pág. 20).
9. SISTEMA ELÉTRICO – verifique se o farol, lanterna traseira, luz de freio, sinaleiras, lâmpadas do painel de instrumentos e buzina funcionam corretamente.
10. VELA DE IGNICÇÃO E CABO – verifique quanto a afrouxamento.
11. INTERRUPTOR DO MOTOR – verifique o funcionamento (pág. 29).
12. SISTEMA DE CORTE DE IGNICÇÃO DO CAVALETE LATERAL – verifique o funcionamento (pág. 57).
13. PORCAS, PARAFUSOS E FIXADORES – verifique se as porcas do eixo dianteiro estão apertadas firmemente. Verifique todas as porcas, parafusos e fixadores quanto a afrouxamento. Aperte-os, se necessário.

Corrija qualquer anormalidade antes de pilotar a motocicleta. Dirija-se a uma concessionária autorizada Honda sempre que não for possível solucionar algum problema.

Partida do Motor

Sempre siga os procedimentos de partida descritos abaixo.

CUIDADO

Nunca ligue o motor em áreas fechadas ou sem ventilação. Os gases de escapamento contêm monóxido de carbono, que é venenoso.

Esta motocicleta está equipada com um sistema de corte de ignição no cavalete lateral. O motor não será ligado se o cavalete lateral estiver estendido, a não ser que a transmissão esteja em ponto morto. Se o cavalete lateral estiver recolhido, o motor pode ser ligado com a transmissão em ponto morto ou em marcha com a embreagem acionada. Após ligar o motor com o cavalete lateral estendido, o motor desligará automaticamente se alguma marcha for engatada antes de recolher o cavalete lateral.

ATENÇÃO

Para proteger o conversor catalítico do sistema de escapamento de sua motocicleta, evite manter o motor em marcha lenta por um período prolongado. Utilize o combustível recomendado.

NOTA

Não use a partida elétrica por mais de 5 segundos de cada vez. Solte o interruptor de partida e espere aproximadamente 10 segundos antes de pressioná-lo novamente.

Operações Preliminares

Introduza a chave no interruptor de ignição e gire-a para a posição ON.

Antes da partida, verifique os seguintes itens:

• A transmissão deve estar em ponto morto (luz indicadora acesa).
• O interruptor do motor deve estar na posição
• O registro de combustível deve estar aberto (ON).

Para ligar um motor aquecido, siga os procedimentos de partida para “Temperatura Alta”.

Temperatura Normal: 10°C – 35°C

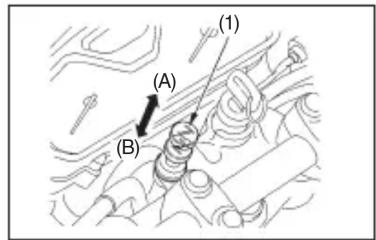

1. Puxe o botão do afogador (1) para a posição ON (A) (totalmente acionado), se o motor estiver frio.
2. Com o acelerador fechado, pressione o interruptor de partida.

(1) Botão do afogador
(A) Totalmente acionado (ON)
(B) Totalmente desacionado (OFF)

ATENÇÃO

Embora o motor de partida funcione com o interruptor do motor na posição (OFF), o motor não funcionará. O acionamento do interruptor de partida nesta situação pode descarregar a bateria e/ou causar danos ao sistema elétrico.

Manual do Proprietário 35

NOTA

Não acelere durante a partida do motor com o afogador na posição ON (A) (totalmente acionado). Isto fará com que a mistura de combustível fique muito pobre, dificultando a partida.

1. Logo após a partida do motor, acione o botão do afogador para manter a marcha lenta estável.
   3.000 - 3.500 rpm
2. Após 30 segundos, empurre o botão do afogador totalmente para baixo, para a posição OFF (B) (totalmente desacionado).
3. Abra um pouco o acelerador, se a marcha lenta estiver instável.

Temperatura Alta: 35°C ou mais

1. Não utilize o afogador.
2. Com o acelerador um pouco aberto, pressione o interruptor de partida.

Temperatura Baixa: 10°C ou menos

1. Siga os procedimentos de partida 1 e 2 para "Temperatura Normal".
2. Logo após a partida do motor, acione o botão do afogador para manter a marcha lenta estável.
   3.000 - 3.500 rpm
3. Continue aquecendo o motor até a marcha lenta estabilizar e responder aos comandos do acelerador, quando o botão do afogador estiver na posição OFF (B) (totalmente desacionado).

ATENÇÃO

• A utilização contínua do afogador poderá ocasionar uma lubrificação deficiente do pistão e das paredes do cilindro, podendo danificar o motor.
• Abrir e fechar continuamente o acelerador ou manter o motor em marcha lenta por mais de 5 minutos, com a temperatura ambiente normal, pode causar a descoloração do tubo de escapamento.

Motor Afogado

Se o motor não funcionar após várias tentativas, poderá estar afogado com excesso de combustível. Para desafogá-lo, coloque o interruptor do motor na posição e empurre o botão do afogador totalmente para baixo, para a posição B (totalmente fechado). Abra completamente o acelerador e acione o motor de partida por 5 segundos. Se o motor entrar em funcionamento, feche rapidamente o acelerador e então abra-o um pouco, se a marcha lenta estiver instável. Se o motor não entrar em funcionamento, espere 10 segundos e siga novamente os procedimentos de partida.

Cuidados para Amaciar o Motor

Os cuidados com o amaciamento, durante os primeiros quilômetros de uso, prolongarão consideravelmente a vida útil e aumentarão o desempenho de sua motocicleta.

• Durante os primeiros 500 km, pilote a motocicleta de modo que o motor não seja solicitado excessivamente, evitando ultrapassar os limites de velocidade para cada marcha.
• Evite acelerações bruscas e utilize marchas adequadas para evitar esforços desnecessários do motor.
• Nunca force o motor com aceleração total em baixa rotação.
• Não pilote a motocicleta por longos períodos em velocidade constante.
• Evite que o motor funcione em rotações muito baixas ou elevadas.
• Durante os primeiros 1.000 km, acione os freios de modo suave. Além de aumentar sua durabilidade, você estará garantindo sua eficiência no futuro. Evite freadas violentas.

Estas recomendações não são somente para o período de amaciamento do motor, mas para toda sua vida útil.

ATENÇÃO

Se o motor for operado em rotações excessivas, poderão ocorrer sérios danos.

Pilotagem

! CUIDADO

• Leia com atenção os itens referentes a Pilotagem com Segurança (págs. 6 a 11), antes de pilotar a motocicleta.
• Certifique-se de que o cavalete lateral esteja completamente recolhido antes de colocar a motocicleta em movimento. Se o cavalete lateral estiver abaixo, poderá interferir no controle da motocicleta em curvas para a esquerda. (Consulte a Tabela de Manutenção na página 42 e o item Cavalete Lateral na página 57.)

• Certifique-se de que materiais inflamáveis, tais como grama ou folhas secas, não entrem em contato com o sistema de escapamento ao pilotar, manter o motor em marcha lenta ou estacionar a motocicleta.

• Após o aquecimento do motor, a motocicleta poderá ser colocada em movimento.

• Com o motor em marcha lenta, acione a alavanca da embreagem e engate a 1ª marcha, pressionando o pedal de câmbio.
• Solte lentamente a alavanca da embreagem e, ao mesmo tempo, acelere gradualmente para aumentar a rotação do motor. A coordenação dessas duas operações garantirá uma saída suave.
• Quando a motocicleta atingir uma velocidade moderada, diminua a rotação do motor, acione a alavanca da embreagem e passe para a 2ª marcha, levantando o pedal de câmbio. Repita esta sequência para mudar progressivamente para 3ª, 4ª e 5ª marchas.

Manual do Proprietário 37

ATENÇÃO

Não efetue a mudança de marchas sem acionar a embreagem e reduzir a aceleração, pois a transmissão e o motor podem ser danificados.

1. Acione o pedal de câmbio para cima para engatar uma marcha mais alta e pressione-o para reduzir as marchas. Cada toque no pedal de câmbio efetua a mudança para a marcha seguinte, em sequência. O pedal retorna automaticamente para a posição horizontal quando é solto.

1. Para obter uma desaceleração progressiva e suave, o acionamento dos freios e do acelerador deve ser coordenado com a mudança de marchas.

2. Use os freios dianteiro e traseiro simultaneamente. Não aplique os freios com muita intensidade, pois as rodas poderão travar, reduzindo a eficiência dos freios e dificultando o controle da motocicleta.

Não reduza as marchas com o motor em alta rotação. Além de forçar o motor, o que pode danificá-lo, a desaceleração brusca pode provocar o travamento momentâneo da roda traseira e perda de controle da motocicleta.

ATENÇÃO

• Não reboque nem pilote a motocicleta em descidas com o motor desligado. A transmissão não será corretamente lubrificada e poderá ser danificada.
• Não acelere o motor com a transmissão em ponto morto ou a embreagem acionada, pois isto poderá danificá-lo seriamente.

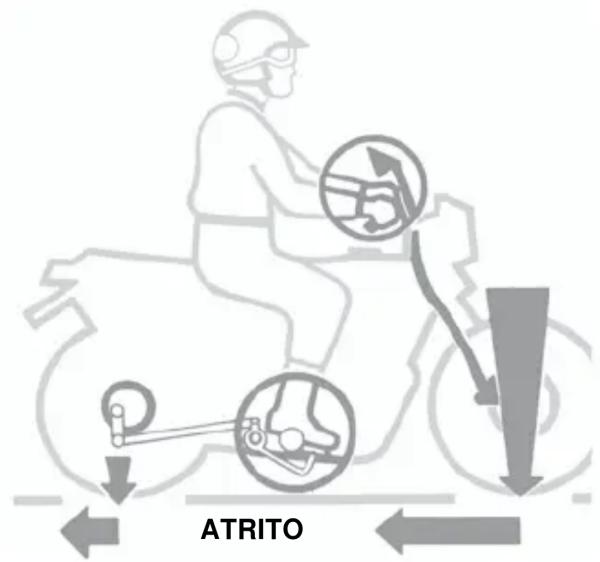

Frenagem

1. Para frear normalmente, acione os freios dianteiro e traseiro de forma progressiva, enquanto reduz as marchas.
2. Para uma desaceleração máxima, feche completamente o acelerador e acione os freios dianteiro e traseiro com mais força. Acione a embreagem antes que a motocicleta pare completamente. Isso evitará que o motor morra.

! CUIDADO

• A utilização independente do freio dianteiro ou traseiro reduz a eficiência da frenagem. Uma frenagem extrema pode travar as rodas e dificultar o controle da motocicleta.

• Procure, sempre que possível, reduzir a velocidade e frear antes de entrar em uma curva. Ao se reduzir a velocidade ou frear no meio de uma curva, haverá perigo de derrapagem, o que dificulta o controle da motocicleta.

• Ao pilotar a motocicleta em pistas molhadas, sob chuva, ou pistas de areia ou terra, a segurança para manobrar ou parar é reduzida. Todos os movimentos da motocicleta deverão ser uniformes e seguros em tais condições. Uma aceleração, frenagem ou manobra rápida pode causar a perda de controle. Para sua segurança, tenha muito cuidado ao frear, acelerar ou manobrar.

• Ao enfrentar um declive acentuado, utilize o freio-motor, reduzindo as marchas com a utilização intermitente dos freios dianteiro e traseiro. O acionamento contínuo dos freios pode superaquecê-los e reduzir sua eficiência.
• Pilotar a motocicleta com o pé direito apoiado no pedal do freio traseiro, ou a mão na alavanca do freio, pode causar o acionamento involuntário da luz de freio, dando uma falsa indicação a outros motoristas. Além disso, pode superaquecer o freio, reduzindo sua eficiência, e provocar a redução da vida útil das pastilhas do freio.

Estacionamento

1. Depois de parar a motocicleta, coloque a transmissão em ponto morto, feche o registro de combustível (posição OFF), gire o guidão totalmente para a esquerda, desligue o interruptor de ignição e remova a chave.
2. Use o cavalete lateral para apoiar a motocicleta enquanto estiver estacionada.
3. Trave a coluna de direção para evitar furtos (pág. 30).

! CUIDADO

• Estacione a motocicleta em local plano e firme para evitar quedas.
• Caso estacione em pequenos declives, posicione a dianteira da motocicleta para o lado mais alto, de modo a evitar uma queda causada pelo recolhimento espontâneo do cavalete lateral.
• O local deve ser bem ventilado e abrigado.
• Evite acender fósforos ou isqueiros e fumar perto da motocicleta.
• Ao estacionar a motocicleta, certifique-se de que materiais inflamáveis, tais como grama ou folhas secas, não entrem em contato com o sistema de escapamento.
• Não cubra a motocicleta com capas ou proteções enquanto o motor estiver quente.

• Não encoste objetos no escapamento ou motor da motocicleta.

• Não aplique líquidos ou produtos inflamáveis no motor.

• Antes de dar a partida no motor, retire a capa ou proteção da motocicleta.
• O motor só deve ser acionado por pessoas que tenham prática e conhecimento do produto. Evite que crianças permaneçam sobre ou perto da motocicleta, quando estiver estacionada ou com o motor aquecido.
• Ao estacionar a motocicleta, evite deixá-la debaixo de árvores ou locais onde haja precipitação de frutas, folhas ou detritos de pássaros e animais para evitar danos à pintura e demais componentes da motocicleta.
• Sempre que possível, proteja sua motocicleta da chuva, em regiões metropolitanas ou regiões próximas de indústrias. A chuva tem características peculiares, como acidez elevada devido à poluição, cujo efeito em componentes metálicos da motocicleta favorece o surgimento de oxidação.
• Evite colocar objetos como capas de chuva, mochilas, caixas e capacete em cima do tanque de combustível, principalmente na tampa onde se localiza o respiro do tanque, para evitar riscos e danos à pintura.
• O cavalete lateral foi projetado para suportar apenas o peso da motocicleta. Não é recomendável a permanência de pessoas ou cargas sobre a motocicleta enquanto estiver apoiada no cavalete lateral.

Identificação da Motocicleta

A identificação oficial de sua motocicleta é feita por meio dos números de série do chassi e do motor. Esses números devem ser usados também como referência para a solicitação de peças de reposição. Anote os números nos espaços abaixo para sua referência. N° de Série do Chassi ____

(1)

(1) Número de série do chassi

O número de série do chassi (1) está gravado no lado direito da coluna de direção. Nº de Série do Motor ____

O número de série do motor (2) está gravado no lado esquerdo da carcaça do motor.

Placa de Identificação do Ano de Fabricação

Esta placa identifica o ano de fabricação de sua motocicleta e está colada no lado direito do chassi, perto da coluna de direção.

Tenha cuidado para não danificar a placa de identificação do ano de fabricação (3). Nunca tente removê-la. Esta placa é autodestrutiva. (Conforme resolução CONTRAN Nº 024/98).

(3)

(3) Placa de identificação do ano de fabricação

Como Prevenir Furtos

1. Sempre trave a coluna de direção e nunca esqueça a chave no interruptor de ignição. Isto pode parecer simples e óbvio, mas muitas pessoas se descuidam.
2. Certifique-se de que a documentação da motocicleta esteja em ordem e atualizada.

3. Estacione sua motocicleta em locais fechados, sempre que possível.

4. A Moto Honda da Amazônia Ltda. não autoriza: a) A utilização de dispositivos antifurto, tais como: alarmes, corta ignição, rastreador por satélite, etc.

- A instalação destes acessórios altera o circuito elétrico original da motocicleta com o corte, descascamento e solda na fiação principal ou em outros ramos do circuito elétrico, além de danificar irreparavelmente a unidade de CDI, pois a mesma é curtocircuitada.

b) A gravação de caracteres nas peças da motocicleta pode comprometer seriamente a durabilidade destas, podendo originar focos de oxidação, manchamento e desplacamento de tinta, entre outros. Estes casos não serão, em hipótese alguma, amparados pela garantia.

1. Preencha ao lado seu nome, endereço, número de telefone e data da compra. Mantenha o Manual do Proprietário sempre em sua motocicleta. Muitas vezes, as motocicletas são identificadas através do Manual do Proprietário que permanece com a motocicleta.

DADOS DO 1º PROPRIETÁRIO

Nome: ____

Endereço: ____

CEP: Cidade:

DADOS DO 2º PROPRIETÁRIO

Nome: ____

Endereço: ____

CEP: Cidade:

DADOS DO 3º PROPRIETÁRIO

Nome: ____

Endereço: ____

CEP: Cidade:

Tabela de Manutenção

• Quando necessitar de serviços de manutenção, lembre-se de que sua concessionária autorizada Honda é quem mais conhece sua motocicleta, estando totalmente preparada para oferecer todos os serviços de manutenção e reparos. Procure sua concessionária autorizada Honda sempre que necessitar de serviços de manutenção.
• A Tabela de Manutenção específica com que frequência os serviços de manutenção devem ser efetuados em sua motocicleta e quais itens necessitam de atenção. É fundamental que os serviços sejam executados dentro dos intervalos especificados para garantir um alto nível de segurança e confiabilidade, e o desempenho do controle de emissões.
• Este programa de manutenção é baseado em motocicletas submetidas a condições normais de uso. Motocicletas utilizadas em condições rigorosas ou incomuns necessitarão de uma manutenção mais frequente do que a especificada na Tabela de Manutenção.
• Sua concessionária autorizada Honda poderá determinar os intervalos corretos para serviços de manutenção, de acordo com suas condições particulares de uso.

Item Operações		Período				Pág. Ref.
		1.000 km 3	000 km 6.000	km	a cada ... km
Linha de combustível Verificar 6.000 –
Filtro de combustível/ Limpar Registro de combustível					6.000 –

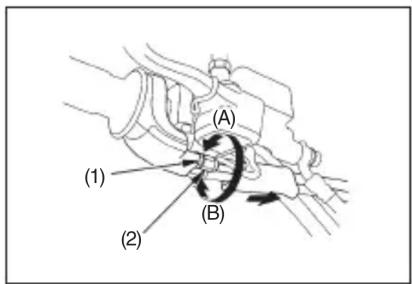

Acelerador Verificar e ajustar 3.000 52
Afogador Verificar e ajustar 3.000 –
Filtro de ar Trocar (nota 1)			6.000 45
Respiro do motor	Limpar (nota 2)				3.000	46
Vela de ignição	Limpar e ajustar				3.000	50
	Trocar				12.000	-
Folga das válvulas	Verificar ou ajustar				3.000	-
Óleo do motor	Trocar (nota 3 e 4)				3.000	46
Filtro de óleo do motor	Trocar				6.000	49
Filtro de óleo do reservatório	Limpar				3.000	48
Carburador	Regular a marcha lenta				3.000	52
	Limpar				6.000 –

Manual do Proprietário 43

Item Operações		Período				Pág. Ref.
		1.000 km 3	000 km 6.000 km		a cada ... km
Corrente de transmissão	Verificar, ajustar e lubrificar	a cada 1.000 km				53
Guia da corrente de transmissão	Verificar o desgaste				3.000	56
Sistema de escapamento	Verificar				3.000	-
Sistema de suprimento de ar secundário	Verificar				12.000	-
Sistema de iluminação/sinalização	Verificar o funcionamento				3.000	-
Mangueiras de conexão do reservatório do óleo	Limpar				3.000	-
Fluido do freio	Verificar o nível e completar				3.000	18
	Trocar (nota 5)				12.000	-
Desgaste da pastilha do freio	Verificar				3.000	60
Sistema de freio	Verificar o funcionamento				3.000	18, 60
Interruptor da luz do freio Verificar o funcionamento
Facho do farol	Ajustar				12.000	-
Sistema de embreagem	Verificar o funcionamento				3.000	20
Cavalete lateral	Verificar 6.000 57
Suspensão dianteira/traseira	Verificar ou lubrificar				6.000	56
Óleo da suspensão dianteira	Trocar				12.000	-
Porcas, parafusos e elementos de fixação	Verificar e reapertar				3.000	-
Aros e rodas	Verificar 3.000 -
Pneus	Calibrar	a cada 1.000 km				26
Rolamentos da coluna de direção	Verificar, ajustar ou lubrificar				3.000	-
Mangueira de freio	Verificar				3.000	-

Obs.: 1. Efetue o serviço com mais frequência quando utilizar a motocicleta em regiões úmidas ou com muita poeira.
2. Efetue o serviço com mais frequência quando utilizar a motocicleta na chuva ou com aceleração máxima.
3. Substitua uma vez por ano ou a cada intervalo de quilometragem indicado na tabela, o que ocorrer primeiro.
4. Verifique o nível de óleo diariamente, antes de pilotar a motocicleta, e adicione se necessário.
5. Substitua a cada 2 anos ou a cada intervalo de quilometragem indicado na tabela, o que ocorrer primeiro.

Por razões de segurança, recomendamos que todos os serviços apresentados nesta tabela sejam executados somente pelas concessionárias autorizadas Honda.

Cuidados na Manutenção

! CUIDADO

• Se sua motocicleta sofrer uma queda ou se envolver numa colisão, verifique as alavancas de freio e de embreagem, os cabos, acessórios e outras peças vitais quanto a danos. Não pilote a motocicleta se os danos não permitirem uma pilotagem segura. Procure uma concessionária autorizada Honda para inspecionar os componentes principais, incluindo chassi, suspensão e peças da direção quanto a desalinhamento e danos difíceis de detectar.
• Desligue o motor e apóie a motocicleta numa superfície plana e firme, antes de efetuar qualquer reparo.
• Use somente peças novas genuínas Honda. Peças de qualidade inferior podem comprometer a segurança da motocicleta e reduzir a eficiência dos sistemas de controle de emissões.
• Durante a utilização da motocicleta em regiões litorâneas, onde o contato com a salinidade e umidade é mais intenso, tanto a conservação quanto a manutenção devem receber atenção especial. Após o uso da motocicleta nessas regiões, remova imediatamente os elementos agressivos para evitar oxidação.

Jogo de Ferramentas

O jogo de ferramentas (1) encontra-se sob o assento (pág. 31). Com as ferramentas que compõem o jogo, é possível efetuar pequenos reparos, ajustes simples e substituição de algumas peças. Os serviços que não puderem ser feitos com essas ferramentas deverão ser executados em uma concessionária autorizada Honda.

Estas são as ferramentas que compõem o jogo:

• Chave de boca, 10 x 12 mm
  •Chave de boca, 14 x 17 mm
• Chave sextavada, 5 mm
  •Alicate
  •Chave Phillips n° 2
• Chave de fenda n° 2
  •Cabo para chave de vela
• Chave soquete, 8 mm
  •Chave estrela, 24 mm
• Extensão
• Chave de vela
• Estojo de ferramentas

(1) Jogo de ferramentas

Filtro de Ar

(Observe “Cuidados na Manutenção” na página 44.)

! CUIDADO

A motocicleta não deve em hipótese alguma ser utilizada sem o filtro de ar. A sua operação sem o filtro permitirá a entrada de poeira ou sujeira no motor, levando a um desgaste prematuro do carburador, cilindro, pistão e anéis. Além disso, o filtro de ar possui uma tela que impede um eventual retorno de chama pelo duto de admissão e, portanto, a sua retirada poderá causar sérios danos à motocicleta ou mesmo incêndio.

A manutenção no filtro de ar deve ser efetuada a cada intervalo especificado na Tabela de Manutenção (pág. 42). No caso de utilização da motocicleta em locais com muita poeira ou excesso de umidade, será necessário efetuar a manutenção do filtro de ar com mais frequência.

1. Remova o assento (pág. 31).
2. Remova a tampa do filtro de ar (1), soltando os parafusos (2).
3. Remova e descarte o elemento do filtro de ar (3).

4. Instale um novo elemento do filtro de ar. Utilize somente um elemento do filtro de ar original Honda especificado para esta motocicleta. A utilização de um elemento do filtro de ar não original Honda poderá causar desgaste prematuro do motor ou problemas de desempenho de sua motocicleta.

5. Instale as peças removidas na ordem inversa da remoção.

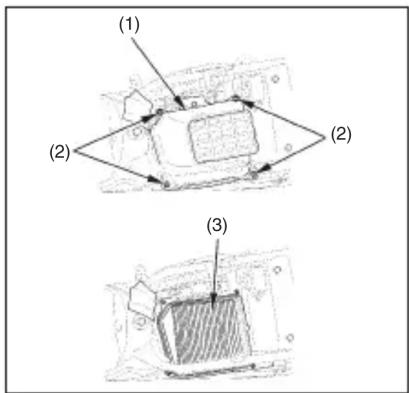

(1) (2) (2) (3)

(1) Tampa do filtro de ar
(2) Parafusos
(3) Elemento do filtro de ar

NOTA

Efetue o serviço de manutenção com mais frequência, quando utilizar a motocicleta sob condições de muita poeira e umidade.

Respiro do Motor

(Observe “Cuidados na Manutenção” na página 44.)

1. Remova o bujão do tubo de respiro do motor (1) e drene os depósitos num recipiente adequado.
2. Reinstale o bujão do tubo de respiro do motor.

(1)

(1) Bujão do tubo de respiro do motor

NOTA

• Este serviço deve ser efetuado com mais frequência quando a motocicleta for conduzida sob condições de chuva ou aceleração máxima.
• Efetue a manutenção se o nível do depósito ficar visível na região transparente do tubo de respiro do motor.

Óleo do Motor

(Observe “Cuidados na Manutenção” na página 44.)

Especificações

Use somente óleo para motor 4 tempos Multiviscoso SAE 20W-50, com alto teor detergente, de boa qualidade e que atenda a classificação API-SF. O único óleo 4 tempos aprovado e recomendado pela Honda é:

MOBIL SUPER MOTO 4T MULTIVISCOSO

SAE 20W-50 API-SF

O uso de aditivos é desnecessário e apenas aumentará os custos operacionais.

ATENÇÃO

• O óleo é o elemento que mais afeta o desempenho e a vida útil do motor.
• Óleos não-detergentes, vegetais ou lubrificantes específicos para competição não são recomendados.
• A utilização pelo proprietário/usuário de outros óleos 4T e, portanto, fora das especificações técnicas do fabricante, poderá danificar o motor de sua motocicleta, em virtude de carbonização. Nesse caso, a garantia do produto não será concedida.
• Se em sua cidade for difícil a aquisição do óleo MOBIL SUPER MOTO 4T – API SF – SAE 20W-50, entre em contato com sua concessionária autorizada Honda, que sempre terá o óleo aprovado para servi-lo. A correta lubrificação do motor da motocicleta depende da qualidade do óleo utilizado.

Manual do Proprietário 47

Troca do Óleo do Motor

Troque o óleo do motor conforme especificado na Tabela de Manutenção (pág. 42). Caso a motocicleta seja utilizada em regiões com muita poeira, efetue a troca do óleo do motor com mais frequência do que o especificado na Tabela de Manutenção.

NOTA

• Troque o óleo enquanto o motor estiver quente (temperatura normal de funcionamento), com a motocicleta apoiada no cavalete lateral, para assegurar uma drenagem rápida e completa do óleo.
• A troca do óleo requer o uso de um torquímetro. A menos que o proprietário possua essa ferramenta e a experiência necessária, recomendamos que esse serviço seja efetuado por uma concessionária autorizada Honda.

! CUIDADO

Se um torquímetro não for utilizado na instalação, dirija-se a uma concessionária autorizada Honda assim que possível para verificar a montagem.

1. Acione o motor e deixe-o em marcha lenta por alguns minutos.
2. Desligue o motor, coloque um recipiente sob o motor para coletar o óleo. Remova a tampa/vareta medidora do nível de óleo, o bujão de drenagem do reservatório de óleo (1) no lado direito da carcaça do motor e o bujão de drenagem da carcaça do motor (2) no lado esquerdo da carcaça.

! CUIDADO

O motor e o óleo estarão quentes. Tome cuidado para não sofrer queimaduras.

1. Após a drenagem, certifique-se de que as arruelas de vedação dos bujões de drenagem estejam em boas condições.
2. Instale e aperte os bujões de drenagem no torque especificado.
   Torque do bujão de drenagem da carcaça do motor: 25 N.m (2,5 kgf.m)
   Torque do bujão de drenagem do reservatório de óleo: 26 N.m (2,7 kgf.m)

(1) (2)

(1) Bujão de drenagem do reservatório de óleo (lado direito da carcaça)
(2) Bujão de drenagem da carcaça do motor (lado esquerdo da carcaça)

! CUIDADO

Para abastecer o reservatório de óleo até o nível superior, o óleo deve ser adicionado em duas etapas.

1. Apóie a motocicleta em uma superfície firme e nivelada.

2. Abasteça o reservatório com o óleo recomendado (pág. 46) até atingir a marca do nível superior e instale a tampa/vareta medidora do nível de óleo.

3. Repita minuciosamente todas as etapas de 1 a 6 de “Verificação do Nível de Óleo do Motor” (págs. 24 e 25).

ATENÇÃO

• Antes de pilotar a motocicleta novamente, certifique-se de que o nível de óleo do motor esteja correto e que não haja vazamentos.
• Se o motor funcionar com pouco óleo, poderá sofrer sérios danos.
• Verifique diariamente o nível de óleo e complete, se necessário.
• Reinstale a tampa/vareta medidora do nível de óleo e verifique se há vazamento de óleo.

NOTA

Descarte o óleo usado respeitando as regras de preservação do meio ambiente. Sugerimos que o óleo usado seja colocado em um recipiente selado e levado para o posto de reciclagem mais próximo. Não jogue o óleo usado em ralos de esgoto ou no solo.

CUIDADO

O óleo usado do motor pode causar câncer na pele, se permanecer em contato com ela por períodos prolongados. Entretanto, esse perigo só existe se o óleo for manuseado diariamente. Mesmo assim, aconselhamos lavar bem as mãos com sabão e água, o mais rápido possível, após o manuseio.

Limpeza da Tela do Filtro de Óleo do Reservatório

Remova a presilha (2).

Solte a porca de junção inferior (4) do tubo de óleo (3) e desacople o tubo da parte inferior do reservatório de óleo. Remova a tela do filtro de óleo e arruela de vedação (1). Limpe a tela do filtro de óleo do reservatório de acordo com o especificado na Tabela de Manutenção e substitua-a, se necessário.

(1) (2) (3) (4)

(1) Tela do filtro de óleo/arruela de vedação
(2) Presilha
(3) Tubo de óleo
(4) Porca de junção inferior

ATENÇÃO

• O motor pode sofrer sérias avarias se a limpeza da tela do filtro de óleo do reservatório não for executada conforme determinado na Tabela de Manutenção.
• Efetue uma minuciosa inspeção quanto à existência de quaisquer impurezas ou danos no filtro de tela durante a limpeza.
• Substitua imediatamente o filtro de tela, caso apresente alguma anormalidade.

Verifique o estado da arruela de vedação e substitua-a, se necessário.

Instale as peças removidas na ordem inversa da remoção.

Aperte a tela do filtro de óleo (5) no torque especificado.

TORQUE: 54 N.m (5,4 kgf.m)

Aperte a porca de junção inferior do tubo de óleo no torque especificado.

(5) Tela do filtro de óleo

Troca do Filtro de Óleo

Troque o filtro de óleo após drenar o óleo do motor.

1. Remova os parafusos do filtro de óleo (1) e a tampa do filtro de óleo (2).
2. Remova o filtro de óleo (3) da tampa.
3. Certifique-se de que o anel de vedação (4) da tampa do filtro esteja em boas condições. Em seguida, instale um novo filtro de óleo. Utilize somente um filtro de óleo original Honda especificado para esta motocicleta. Outros filtros de óleo podem não filtrar corretamente as impurezas.

(1) (2) (3) (4)

(1) Parafusos do filtro de óleo
(2) Tampa do filtro de óleo
(3) Filtro de óleo
(4) Anel de vedação

1. Instale o filtro com o anel de vedação (5) virado para fora, afastado do motor. É possível ver a marca “OUT-SIDE” (6) na carcaça do filtro, próximo ao anel de vedação.

ATENÇÃO

A instalação incorreta do filtro de óleo pode causar sérios danos ao motor.

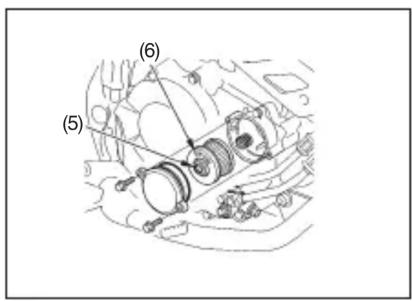

(5) (6)

(5) Anel de vedação

(6) Marca OUT-SIDE

1. Reinstale a tampa do filtro de óleo, certificando-se de que os parafusos estejam apertados corretamente.

Torque: 12 N.m (1,2 kgf.m)

1. Efetue as etapas de 5 a 9 de “Troca do Óleo do Motor”.

Quantidade de óleo recomendada após a drenagem e troca do filtro de óleo: 1,8 l

Vela de Ignição

(Observe “Cuidados na Manutenção” na página 44.)

Vela de ignição recomendada: (NGK) DPR8Z

1. Remova os parafusos (1), os parafusos (2) e o protetor esquerdo (3).
2. Desacople o supressor de ruídos (4) da vela de ignição.
3. Limpe a área ao redor da base da vela. Remova a vela de ignição com a chave de vela disponível no jogo de ferramentas.

(1) (2) (3) (4)

(1) Parafusos
(2) Parafusos
(3) Protetor esquerdo
(4) Supressor de ruídos

1. Inspezione os eletrodos e a porcelana central quanto a depósitos, erosão ou carbonização. Troque a vela se a erosão ou os depósitos forem excessivos. Para limpar velas carbonizadas, utilize uma escova de arame ou mesmo um arame.
2. Meça a folga dos eletrodos (5) com um cálibre do tipo arame. Se necessário, ajuste a folga dobrando o eletrodo lateral (6).

Manual do Proprietário 51

1. Certifique-se de que a arruela de vedação esteja em bom estado.

(5) (6)

(5) Folga dos eletrodos

(6) Eletrodo lateral

1. Com a arruela de vedação instalada, aperte a vela manualmente para evitar danos à rosca.

2. Aperte a vela de ignição: Se a vela de ignição usada estiver em boas condições, aperte 1/8 de volta após assentá-la. Caso instale uma vela de ignição nova, aperte-a duas vezes para evitar que ela solte:

a) Primeiro, aperte a vela de ignição: 3/4 de voltas após assentá-la.

c) Depois, aperte a vela novamente: 1/8 de volta após assentá-la.

1. Reinstale o supressor de ruídos.

2. Instale o protetor esquerdo.

ATENÇÃO

- A vela de ignição deve ser apertada corretamente. Uma vela solta pode danificar o pistão. Se estiver muito apertada, a rosca pode ser danificada.

- Nunca use uma vela diferente da especificada, pois poderão ocorrer sérios danos ao motor.

Folga das Válvulas

(Observe “Cuidados na Manutenção” na página 44.)

A folga das válvulas deve ser verificada e ajustada de acordo com os intervalos especificados na Tabela de Manutenção (pág. 42).

Procure uma concessionária autorizada Honda para inspecionar e ajustar a folga das válvulas.

NOTA

É necessário o uso de um dispositivo de medição para este procedimento.

ATENÇÃO

Válvulas com folga excessiva provocam ruídos no motor. Já a ausência de folga pode danificar as válvulas ou provocar perda de potência.

Acelerador

(Observe “Cuidados na Manutenção” na página 44.)

1. Verifique se a manopla do acelerador funciona suavemente, da posição totalmente aberta até a posição totalmente fechada, em todas as posições do guidão.
2. Meça a folga no flange da manopla. A folga-padrão deve ser de aproximadamente 2 - 6 mm.

Para ajustar a folga, solte a contraporca (1) e gire o ajustador (2) no sentido desejado a fim de aumentar ou diminuir a folga. Reaperte a contraporca e verifique novamente a folga da manopla.

(Observe “Cuidados na Manutenção” na página 44.)

Para uma regulagem precisa da rotação da marcha lenta, é necessário aquecer o motor. Dez minutos de pilotagem são suficientes.

NOTA

• Não tente compensar problemas de outros sistemas por meio do ajuste da marcha lenta.

• Consulte sua concessionária autorizada Honda para ajustes do carburador programados regularmente, que incluem limpeza, inspeção e ajuste.

• Ligue e aqueça o motor até atingir a temperatura normal de funcionamento. Coloque a transmissão em ponto morto e apóie a motocicleta na posição vertical.

• Ajuste a marcha lenta através do parafuso de aceleração (1).

Rotação da marcha lenta: 1.300 ±100 rpm

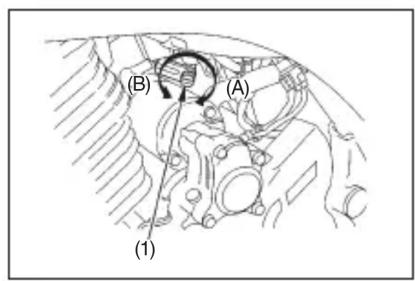

(1) Parafuso de aceleração
(A) Aumenta a rotação
(B) Diminui a rotação

Manual do Proprietário 53

Corrente de Transmissão

(Observe “Cuidados na Manutenção” na página 44.)

A durabilidade da corrente de transmissão depende da lubrificação e ajustes corretos. Um serviço inadequado de manutenção pode provocar desgastes prematuros ou danos à corrente, coroa e pinhão.

A corrente de transmissão deve ser verificada e lubrificada de acordo com as orientações descritas no item Inspeção Antes do Uso (pág. 33) e sua manutenção efetuada de acordo com as recomendações da Tabela de Manutenção (pág. 42). Em condições severas de uso, ou quando a motocicleta é usada em regiões com muita poeira, será necessário efetuar os serviços de manutenção e ajustes com mais frequência.

Inspeção

1. Apóie a motocicleta no cavalete lateral, com a transmissão em ponto morto e o motor desligado.
2. Verifique a folga da corrente (1) na parte central inferior, movendo-a com a mão. A corrente deve ter uma folga de aproximadamente 35 - 45 mm.
3. Movimente a motocicleta para a frente. Pare e verifique se a folga permanece constante em todos os pontos da corrente. Repita este procedimento várias vezes. Se a corrente estiver com folga em uma região e tensa em outra, alguns elos estão engripados ou presos. Normalmente, a lubrificação da corrente elimina esse problema.

NOTA

Se a corrente estiver com folga excessiva, ela poderá danificar a parte inferior do chassi ou ainda soltar-se da coroa/pinhão de transmissão.

(1)

(1) Corrente de transmissão

1. Movimente a motocicleta para a frente e verifique se a corrente de transmissão, a coroa e o pinhão apresentam as seguintes condições.

Corrente de Transmissão

•Roletes danificados
- Pinos frouxos
•Elos secos ou oxidados
- Elos presos ou danificados
•Desgaste excessivo
- Ajuste incorreto
- Retentores danificados ou faltantes

Dentes danificados Dentes gastos Dentes normais

Coroa e Pinhão

•Dentes excessivamente gastos
•Dentes danificados ou quebrados

Se a corrente de transmissão, a coroa e o pinhão estiverem excessivamente gastos ou danificados, deverão ser substituídos. Caso a corrente esteja ressecada ou enferrujada, deverá ser lubrificada.

Lubrifique a corrente caso esteja com elos presos ou engripados. Se a lubrificação não solucionar o problema, substitua a corrente.

ATENÇÃO

Substitua sempre a corrente de transmissão, coroa e pinhão em conjunto. Caso contrário, a peça nova se desgastará rapidamente.

Ajuste

A corrente de transmissão deve ser verificada e ajustada, se necessário, a cada 1.000 km. A corrente exigirá ajustes mais frequentes, caso a motocicleta seja conduzida em alta velocidade por longos períodos ou submetida frequentemente a rápidas acelerações.

Para ajustar a folga da corrente de transmissão, siga os seguintes procedimentos:

1. Apóie a motocicleta no cavalete lateral, com a transmissão em ponto morto e o motor desligado.
2. Solte a porca do eixo traseiro (1).
3. Solte as contraporcas (2) de ambas as porcas de ajuste (3).
4. Gire ambas as porcas de ajuste um número igual de voltas até obter a folga especificada na corrente de transmissão. Gire as porcas de ajuste no sentido horário para diminuir a folga da corrente ou no sentido anti-horário para aumentar a folga. Gire a roda traseira e verifique se a folga permanece constante em outros pontos da corrente.

A corrente deve apresentar uma folga de 35 - 45 mm na parte central inferior.

(1) Porca do eixo traseiro
(2) Contraporcas
(3) Porcas de ajuste
(4) Marcas de referência
(5) Extremidade traseira dos ressaltos de ajuste

1. As marcas de referência (4) dos ajustadores devem estar alinhadas com a extremidade traseira dos ressaltos de ajuste (5). As marcas direita e esquerda devem estar ajustadas uniformemente. Se o eixo estiver desalinhado, gire as porcas de ajuste direita e esquerda até as marcas correspondentes na extremidade traseira dos ressaltos de ajuste. Verifique novamente a folga da corrente.
2. Aperte a porca do eixo no torque especificado. Torque: 88 N.m (9,0 kgf.m)
3. Aperte um pouco as porcas de ajuste. Em seguida, aperte as contraporcas, fixando as porcas de ajuste com uma chave.
4. Verifique novamente a folga da corrente.

! CUIDADO

Caso não seja usado um torquímetro na instalação, dirija-se a uma concessionária autorizada Honda, assim que possível, para verificar a montagem.

Manual do Proprietário 55

Inspeção do Desgaste

Após ajustar a folga da corrente, verifique a etiqueta indicadora de desgaste. Se a faixa vermelha (6) da etiqueta estiver alinhada com a seta (7) gravada no ajustador, isso indica que a corrente está excessivamente gasta e deve ser substituída em conjunto com a coroa e o pinhão.

Folga especificada: 35 - 45 mm

ATENÇÃO

Se a corrente estiver com folga excessiva (mais de 60 mm), poderá danificar a parte inferior do chassi.

Corrente de reposição recomendada: DID 520VD

A corrente de transmissão desta motocicleta apresenta um elo principal que necessita de uma ferramenta especial para a sua remoção. Não use um elo comum nesta corrente. Consulte uma concessionária autorizada Honda.

(7) (6) NOVA TROCAP CORRENTE

(6) Faixa vermelha
(7) Seta

Limpeza e Lubrificação da Corrente

A corrente de transmissão deve ser lubrificada a cada 1.000 km ou antes, caso esteja ressecada. Os retentores da corrente podem ser danificados, caso sejam utilizados limpadores a vapor, lavadores com água quente sob alta pressão ou solventes muito fortes na limpeza da corrente. Limpe a corrente somente com querosene. Seque completamente a corrente e lubrifique-a somente com óleo para transmissão SAE 80 ou 90. Lubrificantes do tipo aerossol (spray) contêm solventes que podem danificar os retentores da corrente e, portanto, não devem ser usados.

NOTA

Não aplique lubrificante em excesso. Além de favorecer o acúmulo de poeira, areia e terra, o lubrificante será espirrado com o movimento da corrente de transmissão sujando a motocicleta.

ATENÇÃO

A corrente de transmissão utilizada nesta motocicleta está equipada com retentores entre os roletes e as placas laterais. Esses retentores mantêm a graxa no

interior da corrente, aumentando sua durabilidade. Entretanto, algumas precauções especiais devem ser adotadas para o ajuste, limpeza, lubrificação e substituição da corrente.

Guia da Corrente de Transmissão

(Observe “Cuidados na Manutenção” na página 44.)

Verifique a guia da corrente de transmissão (1) quanto a desgaste. Substitua-a se o desgaste atingir a linha indicadora de desgaste (2). Para efetuar a substituição, dirija-se a uma concessionária autorizada Honda.

(1) (2)

(1) Guia da corrente de transmissão
(2) Linha indicadora de desgaste

Suspensões Dianteira e Traseira

(Observe “Cuidados na Manutenção” na página 44.)

1. Verifique o funcionamento da suspensão dianteira, acionando o freio dianteiro e forçando várias vezes os amortecedores para cima e para baixo. A ação da suspensão deve ser progressiva e suave. Verifique se há vazamentos de óleo. Observe se todos os pontos de fixação da suspensão dianteira, guidão e painel de instrumentos estão apertados corretamente.
2. Verifique a suspensão traseira e o embuchamento do braço oscilante frequentemente, com a motocicleta apoiada em um suporte. Force a roda lateralmente para verificar se existem folgas nos rolamentos e buchas do braço oscilante ou se o eixo de articulação está solto. Verifique se o amortecedor traseiro apresenta vazamento de óleo. Pressione a suspensão traseira para baixo e verifique se as articulações do sistema estão com folga excessiva ou desgaste. Verifique todos os pontos de fixação dos componentes da suspensão. Certifique-se de que estejam em perfeito estado e apertados corretamente.

! CUIDADO

Os componentes da suspensão estão diretamente ligados à segurança da motocicleta. Se algum componente da suspensão estiver danificado ou gasto, dirija-se a uma concessionária autorizada Honda.

As concessionárias autorizadas Honda estão qualificadas para executar os serviços de manutenção e reparos necessários.

Manual do Proprietário 57

Cavalete Lateral

(Observe “Cuidados na Manutenção” na página 44.)

Efetue os seguintes serviços de manutenção de acordo com o intervalo recomendado na Tabela de Manutenção.

Verificação do Funcionamento

• Verifique a mola (1) quanto a danos ou perda de tensão. Verifique também se o conjunto do cavalete lateral move-se livremente.

• Inspezione o sistema de corte de ignição do cavalete lateral.

• Sente-se na motocicleta e coloque o cavalete lateral na posição recolhida e a transmissão em ponto morto.

• Ligue o motor e acione a embreagem. Coloque a transmissão em marcha.
• Abaixe o cavalete lateral. O motor deve desligar-se assim que você estender o cavalete lateral.

Se o sistema do cavalete lateral não funcionar conforme descrito, procure uma concessionária autorizada Honda.

(1)

(1) Mola do cavalete lateral

Rodas

(Observe “Cuidados na Manutenção” na página 44.)

NOTA

Esta motocicleta está equipada somente com cavalete lateral. Para remover as rodas dianteira ou traseira, será necessário levantar a parte central da motocicleta com um macaco ou outro suporte adequado. Caso estes não estejam disponíveis, dirija-se a uma concessionária autorizada Honda.

Remoção da Roda Dianteira

1. Levante a roda dianteira do chão, colocando um suporte sob o motor.
2. Remova o parafuso de fixação (1) e solte o cabo do velocímetro (2).
3. Solte as porcas do suporte do eixo (3).
4. Solte o eixo dianteiro (4). Remova a roda.

(1) (2) (3) (4) (3)

(1) Parafuso de fixação
(2) Cabo do velocímetro
(3) Porcas do suporte do eixo
(4) Eixo dianteiro

NOTA

Não acione a alavanca do freio, após a remoção da roda dianteira. Os pistões do cáliper serão forçados para fora dos cilindros, provocando vazamento de fluido de freio. Se isto ocorrer, será necessário efetuar a manutenção no sistema de freio. Procure uma concessionária autorizada Honda para efetuar este serviço.

Instalação

• Para instalar a roda dianteira, siga a ordem inversa da remoção.
• Introduza o eixo dianteiro através do cubo da roda e do garfo esquerdo.
• Certifique-se de que a saliência (5) da caixa de engrenagens do velocímetro esteja encostada na parte traseira do ressalto (6) do garfo direito.
• Aperte o eixo dianteiro no torque especificado.

- Aperte primeiro as porcas superiores do suporte do eixo no torque especificado. Em seguida, aperte as porcas inferiores no mesmo torque.

Torque: 12 N.m (1,2 kgf.m)

ATENÇÃO

Após a instalação da roda, acione o freio dianteiro várias vezes e verifique se a roda gira livremente depois de soltar a alavanca. Se isto não ocorrer, ou se o freio travar, verifique novamente a roda.

! CUIDADO

Caso não seja usado um torquímetro na instalação da roda, dirija-se a uma concessionária Honda, assim que possível, para verificar a montagem da roda. A montagem incorreta pode reduzir a eficiência do freio.

(6) (5)

(5) Saliência
(6) Ressalto

Manual do Proprietário 59

Remoção da Roda Traseira

1. Levante a roda traseira do chão, colocando um suporte sob o motor.
2. Solte as contraporcas (1) e as porcas de ajuste (2) da corrente de transmissão.
3. Remova a porca do eixo traseiro (3), enquanto mantém a outra extremidade do eixo traseiro (4) fixa com uma chave.
4. Remova a corrente de transmissão da coroa, empurrando a roda para a frente.
5. Remova o eixo traseiro.
6. Remova a roda traseira.

(2) (4) (1) (1) (3) (2)

(1) Contraporcas da corrente de transmissão
(2) Porcas de ajuste da corrente de transmissão
(3) Porca do eixo traseiro
(4) Eixo traseiro

NOTA

Não acione o pedal do freio, após a remoção da roda traseira. Os pistões do cáliper serão forçados para fora dos cilindros, provocando vazamento de fluido de freio. Se isto ocorrer, será necessário efetuar a manutenção no sistema de freio. Procure uma concessionária autorizada Honda para efetuar este serviço.

Instalação da Roda Traseira

• Para instalar a roda traseira, siga a ordem inversa da remoção.
• Certifique-se de que a ranhura (5) do braço oscilante (6) esteja corretamente assentada sobre o ressalto (7) do suporte do cáliper do freio (8).
• Ajuste a folga da corrente de transmissão (pág. 53).
• Aperte a porca do eixo no torque especificado.
  Torque: 88 N.m (9,0 kgf.m)

ATENÇÃO

• Encaixe o disco de freio entre as pastilhas do cáliper com cuidado para não danificá-las.
• Após a instalação da roda, acione o freio traseiro várias vezes e verifique se a roda gira livremente depois de soltar o pedal. Verifique novamente a roda, caso o freio esteja prendendo ou se a roda não girar livremente.

CUIDADO

Caso não seja usado um torquímetro na instalação, dirija-se a uma concessionária autorizada Honda, assim que possível, para verificar a montagem da roda. A montagem incorreta pode reduzir a eficiência do freio.

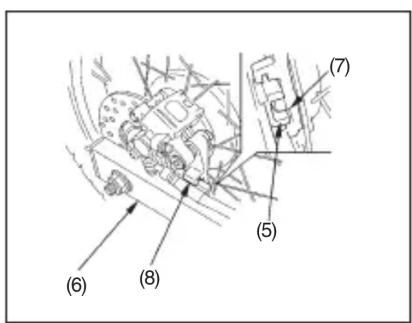

(6) (8) (5) (7)

(5) Ranhura
(6) Braço oscilante
(7) Ressalto
(8) Suporte do cáliper do freio

Desgaste das Pastilhas do Freio

(Observe “Cuidados na Manutenção” na página 44.)

O desgaste das pastilhas do freio depende da severidade de uso, modo de pilotagem e das condições da pista. As pastilhas sofrerão desgaste mais rápido em pistas de terra, com muita poeira ou pistas molhadas.

Inspezione as pastilhas de acordo com os intervalos especificados na Tabela de Manutenção (pág. 42).

Freio Dianteiro

Verifique as ranhuras indicadoras de desgaste (1) em cada pastilha. Se alguma pastilha estiver gasta até a marca, substitua as duas pastilhas em conjunto. Dirija-se a uma concessionária autorizada Honda para efetuar o serviço.

Manual do Proprietário 61

Freio Traseiro

Verifique a ranhura (1) em cada pastilha. Se uma das pastilhas estiver gasta até a ranhura, substitua as duas pastilhas em conjunto.

Dirija-se a uma concessionária autorizada Honda para efetuar o serviço.

(Observe “Cuidados na Manutenção” na página 44.)

A bateria desta motocicleta é do tipo “selada”, isenta de manutenção. Não há necessidade de verificar o nível do eletrólito ou adicionar água destilada. Se a bateria estiver fraca, com perda de carga (dificultando a partida ou causando outros problemas elétricos), dirija-se a uma concessionária autorizada Honda.

ATENÇÃO

• A remoção das tampas da bateria pode danificá-las, causando vazamentos ou danos à bateria.
• Se a motocicleta for permanecer inativa por longo período, remova a bateria e carregue-a totalmente. Em seguida, guarde-a em local fresco e seco.
• Se a bateria permanecer na motocicleta, desconecte o cabo negativo do terminal da bateria.
• A bateria de sua motocicleta é carregada quando o sistema de carga está em funcionamento durante a utilização da motocicleta em condições normais de uso. Portanto, para uma vida útil mais longa da bateria, recomendamos a utilização frequente da motocicleta, pelo menos uma vez por semana.

CUIDADO

• A bateria contém ácido sulfúrico (eletrólito). contato com a pele ou os olhos é altamente prejudicial e pode causar sérias queimaduras. Use roupas protetoras e proteção facial durante o manuseio.
• Em caso de contato com a pele, lave a região atingida com bastante água.
• Em caso de contato com os olhos, lave com água durante, pelo menos, 15 minutos e procure assistência médica imediatamente.
• Em caso de ingestão, tome grande quantidade de água ou leite. Em seguida, deve-se ingerir leite de magnésia, ovos batidos ou óleo vegetal. Procure assistência médica imediatamente.
• Embora seja do tipo selada, a bateria produz gases explosivos. Mantenha-a longe de faíscas, chamas e cigarros acesos. Mantenha ventilado o local onde a bateria estiver sendo carregada. Proteja os olhos sempre que manusear baterias.
• MANTENHA A BATERIA FORA DO ALCANCE DE CRIANÇAS.

Remoção da Bateria

1. Certifique-se de que o interruptor de ignição esteja desligado.
2. Remova o assento (pág. 31).
3. Remova a tampa lateral direita (pág. 32).

4. Remova o parafuso (1) e o suporte da bateria (2).

5. Desconecte primeiro o cabo do terminal negativo (−) (3) da bateria e, em seguida, o cabo do terminal positivo (+) (4).

6. Retire a bateria (5) do seu compartimento.

(1) (2)

(1) Parafuso
(2) Suporte da bateria

(4) (5) (3)

(3) Cabo do terminal negativo (−)
(4) Cabo do terminal positivo (+)
(5) Bateria

Instalação

1. Reinstale na ordem inversa da remoção. Certifique-se de conectar primeiro o cabo do terminal positivo (+) da bateria e, em seguida, o cabo do terminal negativo (−).
2. Verifique se todos os parafusos e fixadores estão apertados firmemente.

Manual do Proprietário 63

Fusíveis

(Observe “Cuidados na Manutenção” na página 44.)

Em geral, a queima frequente dos fusíveis indica curto-circuito ou sobrecarga no sistema elétrico. Dirija-se a uma concessionária autorizada Honda para executar os reparos necessários.

Fusível queimado

ATENÇÃO

Para evitar um curto-circuito acidental, desligue o interruptor de ignição (posição OFF) antes de verificar ou trocar os fusíveis.

NOTA

Mantenha sempre fusíveis de reserva na motocicleta, que serão úteis caso ocorra algum problema no sistema elétrico.

! CUIDADO

Não use fusíveis com amperagem diferente da especificada nem substitua os fusíveis por outros materiais condutores. Isto poderá causar sérios danos ao sistema elétrico, provocando falta de luz, perda de potência do motor e, inclusive, incêndios.

Caixa de Fusíveis

A caixa de fusíveis (1) está localizada sob o assento. Os fusíveis especificados têm capacidade de 10 A e 15 A.

1. Remova o assento (pág. 31).
2. Abra a tampa da caixa de fusíveis (2).
3. Retire o fusível queimado e instale um novo. Os fusíveis de reserva (3) estão localizados na caixa de fusíveis.
4. Feche a tampa da caixa de fusíveis e instale o assento.

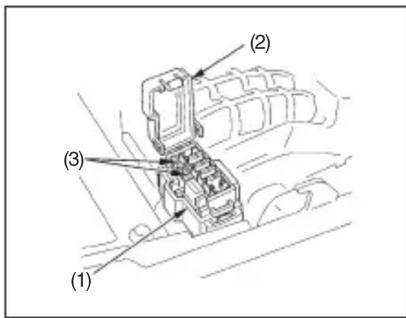

(1) (2) (3)

(1) Caixa de fusíveis
(2) Tampa da caixa de fusíveis
(3) Fusíveis de reserva

Fusível Principal

O fusível principal (1), com capacidade de 30 A, está localizado atrás da tampa lateral direita.

1. Remova o assento (pág. 31).
2. Remova a tampa lateral direita (pág. 32).
3. Solte o conector (2) do interruptor magnético de partida (3).
4. Retire o fusível queimado e instale um novo. O fusível principal de reserva (4) está localizado sob o interruptor magnético de partida.
5. Ligue o conector e instale a tampa lateral direita.
   6 Instale o assento.

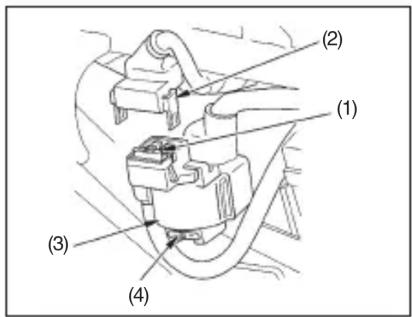

(1) (2) (3) (4)

(1) Fusível principal
(2) Conector
(3) Interruptor magnético de partida
(4) Fusível principal de reserva

Interruptor da Luz do Freio

(Observe “Cuidados na Manutenção” na página 44.)

Verifique periodicamente o funcionamento do interruptor da luz do freio (1), localizado no lado direito da motocicleta, atrás do motor.

O ajuste é feito através da porca de ajuste (2). Gire a porca na direção (A) para adiantar o ponto em que a luz do freio se acende e na direção (B) para retardá-lo.

ATENÇÃO

Para ajustar o interruptor da luz do freio, gire apenas a porca de ajuste e não o corpo do interruptor.

(1) Interruptor da luz do freio
(2) Porca de ajuste

Manual do Proprietário 65

Lâmpadas

(Observe “Cuidados na Manutenção” na página 44.)

! CUIDADO

A lâmpada do farol esquenta muito durante o funcionamento e assim permanece por algum tempo após ser desligada. Deixe-a esfriar antes de efetuar o serviço.

ATENÇÃO

- Use luvas limpas para substituir a lâmpada.

- Não toque no bulbo da lâmpada com os dedos.

As impressões digitais na lâmpada criam pontos quentes e podem causar queima prematura.

- Se tocar na lâmpada com as mãos, limpe-a com um pano umedecido em álcool para evitar a queima prematura.

NOTA

• Certifique-se de que o interruptor de ignição esteja desligado antes de substituir a lâmpada.
• Não use lâmpadas diferentes das especificadas.
• Após a instalação, verifique se a luz funciona corretamente.

Lâmpada do Farol

1. Remova os parafusos de fixação do visor dianteiro (1) e o parafuso de ajuste (2).
2. Remova o visor dianteiro (3) e, em seguida, desacople o conector (4).
3. Remova a capa de borracha (5).
4. Remova a lâmpada (6), enquanto pressiona a presilha (7).

(1) (2) (3) (4)

(1) Parafusos de fixação
(2) Parafuso de ajuste
(3) Visor dianteiro
(4) Conector

1. Instale uma nova lâmpada na ordem inversa da remoção.

(5) (6) (7)

(5) Capa de borracha
(6) Lâmpada
(7) Presilha

Lâmpada da Lanterna Traseira/Luz do Freio

1. Remova os parafusos (1).
2. Remova a lente da lanterna traseira (2).
3. Pressione levemente a lâmpada (3) e gire-a no sentido anti-horário.
4. Instale uma nova lâmpada na ordem inversa da remoção.

(1) (2) (3)

(1) Parafusos
(2) Lente da lanterna traseira
(3) Lâmpada

Lâmpadas das Sinaleiras Dianteira e Traseira

1. Remova o parafuso (1) e retire a lente da sinaleira (2).
2. Pressione levemente a lâmpada (3) e gire-a no sentido anti-horário.
3. Instale uma nova lâmpada na ordem inversa da remoção.

(1) (2) (3)

(1) Parafuso
(2) Lente da sinaleira
(3) Lâmpada

Manual do Proprietário 67

Espelho Retrovisor

(Observe “Cuidados na Manutenção” na página 44.)

O espelho retrovisor permite o ajuste do ângulo de visão. Coloque a motocicleta em local plano e sente-se nela. Para ajustar, vire o espelho retrovisor até obter o melhor ângulo de visão de acordo com sua altura, peso e posição de pilotagem. Verifique mais detalhes no Manual do Condutor/Pilotagem com Segurança (veja no final do manual).

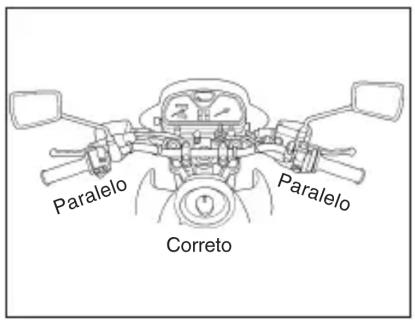

Paralelo Paralelo Correto

ATENÇÃO

Nunca force o espelho retrovisor de encontro à haste suporte durante a regulagem. Se houver necessidade, solte a porca de fixação e movimente a haste suporte para o lado oposto, para possibilitar a regulagem do espelho retrovisor.

Farol

(Observe “Cuidados na Manutenção” na página 44.)

Ajuste Vertical

O ajuste vertical pode ser obtido movendo-se o visor dianteiro (1) para cima ou para baixo, conforme necessário.

Para mover o visor dianteiro, solte o parafuso de ajuste (2).

Aperte o parafuso de ajuste após o ajuste.

Obedeça às leis e regulamentos de trânsito locais.

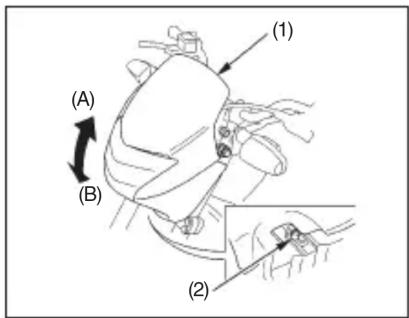

(1) Visor dianteiro
(2) Parafuso de ajuste
(A) Para cima
(B) Para baixo

Regulagem do Facho

O farol é de grande importância para sua segurança.

Se estiver desregulado, a visibilidade será reduzida e os motoristas dos veículos que trafegam em sentido contrário terão sua visão ofuscada.

Com uma inclinação acentuada para baixo, o farol, apesar de iluminar intensamente, reduz o campo de visibilidade, trazendo-o para muito perto da motocicleta. Com uma inclinação nula, o espaço próximo à motocicleta será deixado às escuras e, também a grandes distâncias, a iluminação será deficiente.

Se pilotar à noite, logo perceberá se é ou não necessário regular o farol. Mas não deixe de regulá-lo antes de sair.

de 0,20 m- 10 m de 0,10 m-

(figuras somente para referência)

NOTA

Regule o farol utilizando luz “baixa”.

1. Coloque a motocicleta na posição vertical (sem apoiá-la no cavalete), com o centro da roda dianteira a 10 m de distância de uma parede plana, de preferência não reflexiva.
2. Calibre os pneus, conforme as especificações.
3. Solte os fixadores do farol e incline-o para cima ou para baixo até sua projeção ficar dentro das especificações.
4. Reaperte os fixadores do farol.

NOTA

O peso do passageiro mais o peso da carga podem afetar consideravelmente a regulagem do farol. Ajuste-o novamente considerando o peso do passageiro e da carga.

Y = máximo 1,2 m X > Y/5 Y X 10 m

NOTA

O facho do farol deve alcançar 100 m, no máximo.

100 m

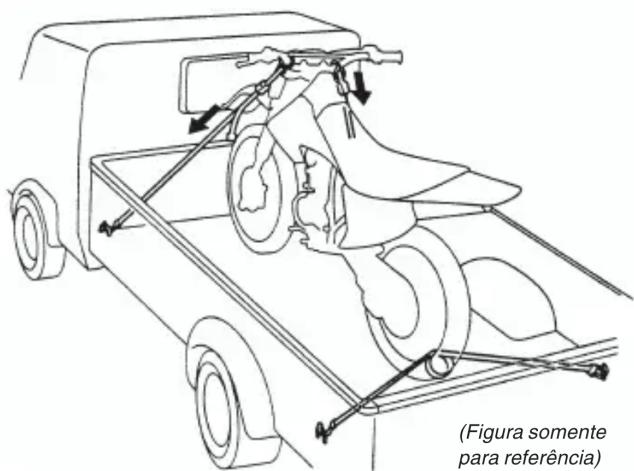

COMO TRANSPORTAR A MOTOCICLETA

Se utilizar um caminhão ou carreta para transportar sua motocicleta Honda, siga as instruções abaixo.

- Use uma rampa para colocar a motocicleta no veículo de transporte.

- Certifique-se de que o registro de combustível esteja fechado.

- Mantenha a motocicleta na posição vertical, utilizando cintas de fixação apropriadas. Não utilize cordas, pois estas podem se soltar, o que causaria a queda da motocicleta.

- Mantenha a transmissão engrenada durante o transporte. Para manter a motocicleta firmemente no lugar, após a roda dianteira na frente da caçamba do veículo de transporte. Prenda as extremidades inferiores das duas cintas de fixação nos ganchos do veículo.

Prenda as extremidades superiores das cintas no guidão (uma no lado direito e outra no lado esquerdo), próximo ao garfo.

Certifique-se de que as cintas de fixação não estejam em contato com os cabos de controle, carenagens ou fiação elétrica.

Aperte ambas as cintas até que a suspensão dianteira fique parcialmente comprimida (metade de seu curso mínimo). Uma pressão excessiva é desnecessária e poderá causar danos aos retentores dos garfos. Trave as cintas de modo a não se soltarem durante o percurso. Use outra cinta de fixação para evitar que a traseira da motocicleta se movimento.

Não transporte a motocicleta deitada. Isso poderá danificá-la, além de causar vazamento de combustível, o que é muito perigoso.

(Figura somente para referência)

NOTA

A Moto Honda da Amazônia Ltda. não se responsabiliza pelo frete, estadia do condutor ou veículo, por danos durante improvisos emergenciais, ou quando houver necessidade de transporte da motocicleta para assistência técnica devido à pane que impossibilite a locomoção ou execução das revisões periódicas estipuladas no plano de Manutenção Preventiva.

Reboque para Motocicletas

Os dispositivos para rebocar motocicletas nos quais a roda traseira é utilizada como apoio no solo, assim como o reboque utilizando corda cambão ou cabo de aço, não devem ser utilizados em hipótese alguma.

A utilização destes métodos impossibilitará o funcionamento da bomba de óleo. Como as engrenagens e rolamentos dos eixos primário e secundário da transmissão são lubrificados sob pressão, estes serão danificados.

Além disso, a suspensão dianteira, a coluna de direção e o chassi da motocicleta não foram dimensionados para suportar esforços e vibrações nesse sentido.

ATENÇÃO

Danos causados à motocicleta devido ao uso de tais dispositivos, ou outros equipamentos não recomendados pela Honda para transporte da motocicleta, não serão cobertos pela garantia.

(Figura somente para referência)

Manual do Proprietário 71

ECONOMIA DE COMBUSTÍVEL

As condições da motocicleta, maneira de pilotar e condições externas são fatores importantes que afetam o consumo de combustível.

Os cuidados com o amaciamento durante os primeiros quilômetros de uso também contribuem para este desempenho.

Condições da Motocicleta

O máximo de economia de combustível poderá ser obtido se a motocicleta estiver em perfeitas condições de uso e se for utilizado combustível de boa qualidade.

Utilize somente peças originais Honda e efetue todos os serviços de manutenção necessários nos intervalos especificados, principalmente a regulagem do carburador e verificação do sistema de escapamento.

Verifique frequentemente a pressão e o desgaste dos pneus. O uso de pneus desgastados ou com pressão incorreta aumenta o consumo de combustível.

Maneira de Pilotar

O consumo de combustível será menor se a motocicleta for pilotada de forma moderada.

Acelerações rápidas, manobras bruscas ou frenagens severas aumentam o consumo.

Sempre utilize as marchas adequadas, de acordo com a velocidade, e acelere suavemente. Tente manter a motocicleta em velocidade constante, sempre que o tráfego permitir.

Condições Externas

O consumo de combustível será menor se a motocicleta for pilotada em condições externas ideais, como rodovias planas e de boa estrutura, ao nível do mar, sem passageiro ou bagagem, temperatura ambiente moderada, capacete e roupas sob medida.

O consumo de combustível é sempre maior com o motor frio. Porém, não há necessidade de deixá-lo em marcha lenta por um longo período para aquecê-lo.

A motocicleta poderá ser pilotada aproximadamente um minuto após ligar o motor, não importando a temperatura externa.

O motor se aquecerá mais rapidamente e a economia de combustível será maior.

LIMPEZA E CONSERVAÇÃO

Limpe a motocicleta regularmente para manter sua aparência e proteger a pintura, componentes plásticos e peças de borracha ou cromadas. Lavagens frequentes também aumentam a durabilidade da motocicleta.

Em regiões litorâneas, onde o contato com a maresia e umidade é intenso, tanto a conservação quanto a manutenção devem receber atenção especial. Após o uso da motocicleta nessas regiões, remova imediatamente os elementos agressivos para evitar oxidação.

- Em caso de chuva ou contato com águas pluviais nas cidades ou litoral, ou em travessias de riachos, alagamentos ou enchentes, lave e seque a motocicleta imediatamente após o uso. Aplique spray antioxidante nos aros, amortecedores, escapamento (inclusive parte interna) e demais peças cromadas.

Lave imediatamente após o uso em regiões litorâneas!

(figura somente para referência)

NOTA

Aplique spray antioxidante somente com o motor frio. O excesso pode ser retirado após 24 horas.

! CUIDADO

Não aplique spray antioxidante na região próxima ao sistema de freio.

• Elimine o acúmulo de poeira, terra, barro, areia e pedras. Remova materiais estranhos dos componentes de fricção, como pastilhas e discos de freio, para não prejudicar sua durabilidade e eficiência.
• O atrito de pedras e areia pode afetar a pintura.
• Se a motocicleta for permanecer inativa por um longo período, consulte as instruções da página “Conservação de Motocicletas Inativas”.

Aplique spray antioxidante nas peças cromadas após a lavagem.

(figura somente para referência)

Manual do Proprietário 73

Equipamentos para Lavagem

Nunca utilize equipamentos de alta pressão para lavar a motocicleta. O jato direto e a alta temperatura podem danificar os componentes da motocicleta. A alta pressão provoca o desprendimento de faixas e adesivos, e a remoção da graxa dos rolamentos da coluna de direção e da articulação da suspensão traseira. A pintura também pode ser removida. Não aplique produtos alcalinos ou ácidos, pois são altamente prejudiciais às peças zinca-das e de alumínio. Recomendamos lavar a motocicleta pulverizando água (em formato de leque aberto) sob baixa pressão, a uma distância mínima de 1,2 m da motocicleta.

ATENÇÃO

Água ou ar sob alta pressão podem danificar algumas peças da motocicleta.

Utilize sob baixa pressão, a uma distância mínima de 1,2 m da motocicleta.
(figura somente para referência)

Evite pulverizar água ou ar sob alta pressão (comum em lava-rápidos), nos seguintes componentes ou locais:

• Cubos das rodas -Interruptores do guidão
  •Carburador •Farol
• Painel de instrumentos •Saída do silencioso
• Sob o assento
• Sob o tanque de combustível
• Coluna de direção • Trava da coluna de direção
• Corrente de transmissão • Cilindros mestrês dos freios
• O interior da lente do farol poderá eventualmente apresentar condensação de umidade após a lavagem da motocicleta. Ela desaparecerá gradualmente acendendo-se o farol com luz alta. Mantenha o motor em funcionamento enquanto o farol estiver aceso.
• A parte inferior do escapamento de sua motocicleta possui furo projetado para drenagem dos líquidos condensados resultantes do processo de combustão do motor. Estes líquidos podem eventualmente sujar a superfície do escapamento, principalmente a região próxima ao furo do dreno. Esta sujeira é facilmente removida utilizando o processo normal de limpeza. Não obstrua o orifício de drenagem do escapamento.

Dreno do escapamento (limpar a sujeira)

(figura somente para referência)

Como Lavar a Motocicleta

ATENÇÃO

Nunca lave a motocicleta exposta ao sol ou com o motor quente.

1. Pulverize querosene no motor, carburador, escapamento, rodas e cavalete lateral para remover os resíduos de óleo e graxa. Utilize um pincel para remover os resíduos de óleo e graxa. Incrustações de piche são removidas com querosene puro.

NOTA: O querosene ataca componentes de borracha. Proteja as peças de borracha, antes da aplicação.

ATENÇÃO

• Solventes químicos e produtos de limpeza abrasivos podem danificar a pintura, as peças metálicas e plásticas da motocicleta.
• Produtos químicos, solventes e detergentes não devem ser utilizados em hipótese alguma. O uso destes produtos provoca sérios danos à motocicleta, tais como oxidação das partes metálicas, perda de brilho das peças pintadas e componentes de borracha, e descoloração de outras peças da motocicleta, tais como tampas do motor.

Utilize somente água e xampu neutro.

ize somente qua e xampu neutro. Lave com movimentos circulares utilizando pano macio. OK

(figura somente para referência)

• Não use lã de aço ou abrasivos para limpar os raios/rodas, pois estes removem sua camada protetora iniciando um processo de oxidação severa.

• Evite subir com a motocicleta sobre guias ou raspar as rodas em obstáculos a fim de evitar danos.

• Em seguida, enxágüe com bastante água.

• Lave as carenagens, tanque, assento, tampas laterais e pára-lamas com água e xampu neutro. Use um pano ou esponja macia. Enxágüe completamente a motocicleta e seque com um pano limpo e macio. Retire o excesso de água infiltrada no interior dos cabos de controle.

NOTA

• Limpe as peças plásticas usando um pano macio ou esponja umedecida com solução de xampu neutro e água. Enxágüe completamente com água e seque com um pano macio.
• Não remova a poeira com um pano seco, pois a pintura poderá ser riscada.

Produto de limpeza abrasivo Nunca utilize esponja/lã de aço nos raios/arios. Nunca utilize solventes químicos e produtos de limpeza abrasivos!

(figura somente para referência)

Manual do Proprietário 75

1. Se necessário, aplique cera protetora nas superfícies pintadas e cromadas. A cera protetora deve ser aplicada com algodão especial ou flanela, em movimentos circulares e uniformes.

ATENÇÃO

A aplicação de massas ou outros produtos para polimento pode danificar a pintura.

1. Imediatamente após a lavagem, lubrifique a corrente de transmissão e os cabos do acelerador e da embreagem. Aplique spray antioxidante nos aros/rodas, amortecedores, escapamento (inclusive na parte interna) e nas demais peças cromadas.

NOTA

Aplique spray antioxidante somente com o motor frio. O excesso pode ser retirado após 24 horas.

Não aplique spray antioxidante nos freios. Nunca utilize esponja de aço nos aros/rodas.

(figura somente para referência)

1. Ligue o motor e deixe-o funcionar por alguns minutos.

! CUIDADO

• Não aplique spray antioxidante na região próxima ao sistema de freio.
  A eficiência dos freios pode ser temporariamente afetada após a lavagem. Acione os freios com maior antecedência para evitar um possível acidente.
• Teste os freios antes de pilotar a motocicleta. Pode ser necessário acionar os freios algumas vezes para restituir seu desempenho normal.

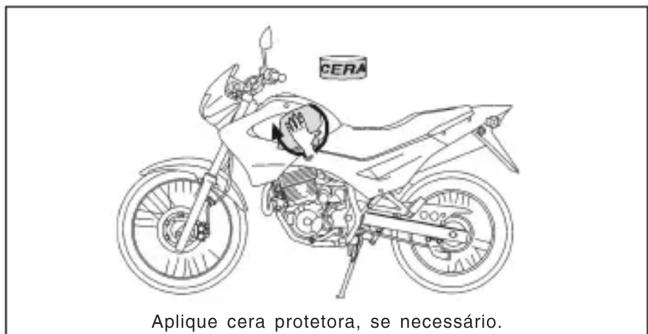

CERA Aplique cera protetora, se necessário.

(figura somente para referência)

CONSERVAÇÃO DE MOTOCICLETAS INATIVAS

ATENÇÃO

• A bateria de sua motocicleta é carregada quando o sistema de carga está em funcionamento, durante a utilização da motocicleta em condições normais de uso. Portanto, para uma vida útil mais longa da bateria, recomendamos a utilização frequente da motocicleta, pelo menos uma vez por semana.
• Manter o motor em marcha lenta por mais de 5 minutos, com a motocicleta parada na temperatura normal, poderá causar alteração de coloração do tubo do escapamento. Como a motocicleta é arrefecida a ar, é necessária a troca de calor com o meio ambiente. Esta troca é prejudicada quando a motocicleta está parada.

Antes de colocar a motocicleta em inatividade, efetue todos os reparos necessários. Caso contrário, esses reparos podem ser esquecidos quando a motocicleta for novamente utilizada.

Caso seja necessário manter a motocicleta inativa por longo período, deve-se tomar certos cuidados para reduzir os efeitos de deterioração causados pela não-utilização da motocicleta.

1. Troque o óleo do motor e o filtro de óleo.

2. Drene o tanque de combustível num recipiente adequado para este fim. Pulverize o interior do tanque com óleo anticorrosivo em aerossol. Reinstale e feche a tampa no tanque de combustível.

3. Lubrifique a corrente de transmissão.

Troque o óleo do motor. Drene o tanque. Lubrifique a corrente com óleo. Recomendações para motocicletas inativas.

(figura somente para referência)

Manual do Proprietário 77

NOTA

Se a motocicleta for permanecer inativa por mais de um mês, certifique-se de drenar o carburador. Esta providência garantirá o funcionamento perfeito do motor, quando a motocicleta voltar a ser utilizada.

! CUIDADO

A gasolina é altamente inflamável e até explosiva, sob certas condições. Efetue os procedimentos de drenagem num local ventilado, com o motor desligado. Não acenda cigarros nem permita a presença de chamas ou faíscas perto da motocicleta, durante a drenagem do tanque de combustível.

Remova e carregue a bateria 1 vez por mês. Remova a vela e coloque 1 colher de sopa de óleo. Drene o carburador. Recomendações para motocicletas inativas

(figura somente para referência)

1. Para impedir oxidação no interior do cilindro, efetue os seguintes procedimentos:

2. Remova o supressor de ruído da vela de ignição. Utilize um cordão para amarrar o supressor a algum componente plástico adequado da carenagem, afastado da vela de ignição.

3. Remova a vela de ignição do motor e guarde-a em um local seguro. Não conecte a vela de ignição ao supressor de ruído.
4. Coloque uma colher de sopa (10 – 20 ml) de óleo novo para motor no interior do cilindro e proteja o orifício da vela de ignição com um pano limpo.
5. Acione o motor de partida durante alguns segundos para distribuir o óleo.

6. Instale a vela de ignição e o supressor de ruído.

7. Remova a bateria. Guarde-a em um local protegido, não exposto a temperaturas excessivamente baixas nem a raios solares diretos. Carregue a bateria uma vez por mês (carga lenta).

Calibre os pneus. Calibre os pneus. Lave e seque a motocicleta!

(figura somente para referência)

1. Lave e seque a motocicleta. Aplique uma camada de cera à base de silicone em todas as superfícies pintadas. Aplique spray antioxidante nos aros, raios, amortecedores, escapamento (inclusive parte interna) e demais peças cromadas.

NOTA

Aplique spray antioxidante com o motor frio. O excesso pode ser retirado após 24 horas.

1. Retire todo o excesso de água e lubrifique os cabos de controle.
2. Calibre os pneus, de acordo com a pressão recomendada. Apóie a motocicleta sobre cavaletes, de modo que os pneus não toquem o solo.
3. Cubra a motocicleta com uma capa apropriada (não utilize plásticos nem outros materiais impermeáveis) e guarde-a num local fresco e seco, com alterações mínimas de temperatura. Não a deixe exposta ao sol.

Utilize capas apropiadas.

(figura somente para referência)

Ativação da Motocicleta

Quando a motocicleta voltar a ser utilizada, os seguintes cuidados deverão ser observados.

1. Remova a capa protetora e lave completamente a motocicleta. Troque o óleo do motor, caso a motocicleta tenha ficado inativa por mais de quatro meses.
2. Se necessário, recarregue a bateria usando somente carga lenta. Instale-a.
3. Limpe o interior do tanque de combustível e abasteça-o com gasolina nova.
4. Efetue todas as inspeções descritas na página "Inspeção Antes do Uso". Faça um teste, pilotando a motocicleta em baixa velocidade, em local seguro e afastado do trânsito.

Recarregue a bateria. Limpe o interior do tanque de combustível e abasteça-o com gasolina nova. Troque o óleo do motor.

(figura somente para referência)

Manual do Proprietário 79

NÍVEL DE RUÍDOS NX4 FALCON

Este veículo está em conformidade com a legislação vigente de controle da poluição sonora para veículos automotores (Resolução Nº 2 de 11/02/1993, complementada pela Resolução Nº 268 de 19/09/2000, do Conselho Nacional do Meio Ambiente – CONAMA). O limite máximo de ruído para fiscalização de veículo em circulação é de:

85,7 dB (A) a 3.250 rpm

medido a 0,5 m de distância do escapamento, conforme NBR-9714.

PROGRAMA DE CONTROLE DE POLUIÇÃO DO AR

Este veículo atende às exigências do: Programa de Controle da Poluição do Ar por Motociclos e Veículos Similares – PROMOT. (Estabelecido pelas Resoluções nº 297 de 26/02/2002 e nº 342 de 25/09/2003 do Conselho Nacional do Meio Ambiente – CONAMA).

O processo de combustão produz monóxido de carbono, óxidos de nitrogênio e hidrocarbonetos, entre outros elementos. O controle de hidrocarbonetos e óxidos de nitrogênio é muito importante, pois, sob certas condições, eles reagem para formar fumaça e névoa fotoquímica, quando expostos à luz solar. O monóxido de carbono não reage da mesma forma, entretanto é um gás tóxico.

A Moto Honda da Amazônia Ltda. utiliza sistemas de admissão, alimentação de combustível e escapamento ajustados para a redução das emissões de monóxido de carbono, óxidos de nitrogênio e hidrocarbonetos.

Portanto, a manutenção correta e utilização de PEÇAS ORIGINAIS são imprescindíveis para o funcionamento correto desses sistemas. Siga rigorosamente o plano de manutenção prescrito neste manual, recorrendo sempre a uma concessionária autorizada Honda.

Observe rigorosamente as recomendações e especificações técnicas contidas neste manual, pois assim, além de estar usufruindo sempre do melhor desempenho de sua Honda, você estará contribuindo para a preservação do meio ambiente.

Informações sobre o Controle de Emissões

Para assegurar a conformidade de sua motocicleta com os requisitos legais, basta confirmar se os níveis de CO e HC atendem aos valores recomendados em marcha lenta, como indicado abaixo (Art. 16 da Res. 297/02 do CONAMA):

Regime de marcha lenta:

1300 ± 100 rpm (rotações por minuto)

Em temperatura normal de funcionamento

Abaixo de 210 ppm (partes por milhão)

Em regime de marcha lenta

IBAMA PROMOT HOMOLOGADO

PRESERVAÇÃO DO MEIO AMBIENTE

A Moto Honda da Amazônia Ltda. sempre empenhada em melhorar o futuro do nosso planeta, gostaria de estender essa preocupação a seus clientes.

Visando a um melhor relacionamento entre sua motocicleta e o meio ambiente, pedimos que observe os seguintes pontos:

A manutenção preventiva, além de preservar e valorizar o produto, traz grandes benefícios ao meio ambiente.

O óleo do motor deve ser trocado nos intervalos determinados neste manual. O óleo usado deve ser encaminhado para postos de troca ou para a concessionária autorizada Honda mais próxima.

Produtos perigosos não devem ser jogados em esgoto comum.

Pneus usados, quando substituídos por novos, devem ser encaminhados para as concessionárias procederem a reciclagem, em atendimento à Resolução CONAMA nº 258, de 26/08/99. Nunca devem ser queimados, guardados em áreas descobertas ou enterrados.

Fios, cabos elétricos e cabos de aço usados, quando substituídos, não devem ser reutilizados, representando um perigo em potencial para o motociclista. Esses itens devem ser encaminhados para reciclagem nas concessionárias autorizadas Honda.

Os fluidos de freio e de embreagem e a solução da bateria devem ser manuseados com bastante cuidado.

Eles apresentam características ácidas e podem danificar a pintura da motocicleta, além de representar sério risco de contaminação do solo e da água, quando derramados.

Na troca da bateria, além dos cuidados com a solução ácida que ela contém, deve-se encaminhar a peça substituída às concessionárias autorizadas Honda para destinação adequada, em atendimento à Resolução CONAMA nº 257, de 30/06/99.

Peças plásticas e metálicas substituídas devem também ser entregues às concessionárias autorizadas Honda para reciclagem, evitando o acúmulo de lixo nas grandes cidades.

Modificações, como substituição de escapamento e regulagens de carburador, diferentes das especificadas para o modelo ou qualquer outra que vise alterar o desempenho do motor devem ser evitadas. Além de serem infrações previstas no Novo Código Nacional de Trânsito, contribuem para o aumento da poluição do ar e sonora.

Esperamos que estes conselhos sejam úteis e possam ser utilizadas em benefícios de todos.

ESPECIFICAÇÕES TÉCNICAS

Item
DimensõesComprimento total 2.147 mmLargura total 789 mmAltura total 1.210 mmDistância entre eixos 1.433 mmDistância mínima do solo 245 mmAltura do assento 850 mm
PesoPeso seco 152 kg
CapacidadesÓleo do motor 1,7 litros (após drenagem)Tanque de combustível 15,3 litrosCapacidade de passageiro Piloto e um passageiroCapacidade máxima de carga 155 kg	1,8 litros (após drenagem e troca do filtro de óleo)2,2 litros (após desmontagem do motor)

Manual do Proprietário 83

MOTOR

Item
Tipo 4 tempos, arrefecido à ar, com reservatório de óleoDisposição dos cilindros Inclinado 15^ em relação à verticalDiâmetro e curso 85,0 x 70,0 mmRelação de compressão 8,8 : 1Cilindrada 397,2 cmPotência máxima 30,6 cv a 6.500 rpmTorque máximoVela de igniçãoFolga dos eletrodosFolga das válvulas (motor frio) AdmissãoEscapamentoRotação de marcha lenta	^3 3,51 kgf.m a 6.000 rpmNGK DPR8Z0,6 – 0,7 mm0,10 mm0,12 mm1.300 ± 100 rpm

CHASSI/SUSPENSÃO

Item
Cáster/Trail 26°24' / 100 mmPneu dianteiro (medida) 90/90–21M/C 54S(marca/modelo) PIRELLI – MT60Pneu traseiro (medida) 120/90–17M/C 64S(marca/modelo) PIRELLI – MT60Suspensão dianteira (tipo/curso) Garfo telescópico / 220 mmSuspensão traseira (tipo/curso) Pro-Link / 195 mmFreio dianteiro (tipo) Disco de freio (acionamento hidráulico)Freio traseiro (tipo) Disco de freio (acionamento hidráulico)

TRANSMISSÃO

Item
Tipo 5 velocidades constantemente engrenadasEmbreagem Multidisco em banho de óleoRedução primária 2,666Redução final 2,666Relação de transmissão 1^a 2,916 2^a 1,888 3^a 1,421 4^a 1,120 5^a 0,892Sistema de mudanças de marcha	Operado pelo pé esquerdo

SISTEMA ELÉTRICO

Item
Bateria 12 V – 6 AhAlternador 0,321 kW/5.000 rpmFusível principal 30 AOutros fusíveis 10 A, 15 A

Manual do Proprietário 85

SISTEMA DE ILUMINAÇÃO

Item
Lâmpada do farol 12 V – 60/55 WLanterna traseira/luz do freio 12 V – 21/5 WLâmpadas das sinaleiras 12 V – 21 W x 4Lâmpadas dos instrumentos 12 V – 1,7 W x 3Lâmpada indicadora do farol alto 12 V – 1,7 WLâmpada indicadora das sinaleiras 12 V – 1,7 WLâmpada indicadora do ponto morto 12 V – 1,7 WLâmpada indicadora do cavalete lateral 12 V – 1,7 W

CONVERSOR CATALÍTICO

Esta motocicleta está equipada com um conversor catalítico.

O conversor contém metais preciosos que funcionam como catalisadores, favorecendo reações químicas para converter os gases de escapamento sem afetar os metais.

O conversor catalítico age sobre o HC, CO e NOx.

A peça de reposição deve ser uma peça original Honda ou equivalente.

O conversor catalítico deve funcionar em alta temperatura para que ocorram as reações químicas.

Caso ele esteja próximo a materiais combustíveis, estes podem pegar fogo. Portanto, estacione sua motocicleta longe de grama alta, folhas secas ou outros materiais inflamáveis ou combustíveis.

Um conversor catalítico defeituoso contribui para a poluição do ar e pode prejudicar o desempenho do motor. Siga estas recomendações para proteger o conversor catalítico de sua motocicleta.

- Use sempre gasolina comum. Mesmo uma pequena quantidade de outro tipo de gasolina pode contaminar os metais catalisadores, tornando o conversor catalítico ineficiente.

- Mantenha o motor regulado.

- Inspezione sua motocicleta se apresentar falha na ignição, contra-explosão, se o motor estiver morrendo ou se houver algum outro problema que prejudique a pilotagem.

Manual do Condutor

Código de Trânsito Brasileiro Lei nº 9.503, de 23/09/97

O presente manual do condutor de autoria do Prof. Miguel Ramirez Sosa – Presidente da ABETRAN – Associação Brasileira de Educadores de Trânsito, não poderá ser reproduzido por qualquer meio, incluindo fotocópia, gravação ou informação computadorizada, sem a permissão por escrito das entidades ABRACICLO – Associação Brasileira dos Fabricantes de Motocicletas, Ciclomotores, Motonetas e Bicicletas e/ou ABRAMOTO – Associação Brasileira das Empresas Industriais e Montadoras de Motocicletas, Motonetas, Ciclomotores, Bicicletas, Triciclos e Quadriciclos que detém os direitos de edição, publicação e reprodução, salvo o texto comum de duas e quatro rodas.

O Manual do Condutor é um apanhado de conhecimentos básicos indispensáveis ao bom condutor do veículo. Sem se perder por capítulos, artigos e alíneas, este instrumento garante aos usuários de nossas vias uma leitura agradável, constituindo-se em fonte de consulta fácil e eficiente.

Quatro temas básicos são abordados: as normas de circulação e conduta, as infrações e penalidades previstas no código, a direção defensiva, e os cuidados básicos de primeiros socorros.

Em anexo, apresentam-se a sinalização básica de trânsito e um glossário com a definição de termos e conceitos frequentes no jargão da segurança no trânsito e do código vigente.

Acreditamos que este manual será de grande valia para todo condutor sinceramente empenhado em mudar a triste estatística que faz do Brasil um dos campeões mundiais em acidentes de trânsito.

Na elaboração deste manual procurou-se atender na íntegra ao que determina o art. 338 da lei no. 9.503/97, em conteúdos e prazo estabelecido para a vigência do referido dispositivo legal.

Tendo em vista a premência de tempo, o manual ora apresentado poderá sofrer eventuais alterações com a finalidade de buscar maior aperfeiçoamento em futuras edições quanto a uma literatura mais voltada aos veículos de duas rodas.

Índice

Manual do Condutor

• Normas Gerais de Circulação.... 2
• Infrações e Penalidades .... 7
• Direção Defensiva 12
• Primeiros Socorros ....19
• Anexo I – Glossário ....25
• Anexo II – Sinalização de Trânsito ......31

Pilotagem com Segurança

• Inspeção Diária 42
• Equipamentos de Segurança 43
• Postura 44
• Frenagem .... 45
• Visão 46
• Apareça 47
• Distância de Seguimento .... 48
• Cruzamentos .... 48

Normas Gerais de Circulação

Detalhadas pelo Código de Trânsito Brasileiro em mais de 40 artigos, as Normas Gerais de Circulação e Conduta merecem atenção especial de todos os usuários da via.

Algumas dessas normas poderão ser aplicadas com o simples uso do bom senso ou da boa educação. Entre essas destacamos as que advertem os usuários quanto a atos que possam constituir riscos ou obstáculos para o trânsito de veículos, pessoas e animais, além de danos à propriedade pública ou privada.

Entretanto, bom senso apenas não será suficiente para o restante das normas. A maior parte delas exige do usuário o conhecimento da legislação específica e a disposição de se pautar por ela.

Resumo das Normas

Nestas páginas, procuramos apresentar de forma condensada um apanhado das principais normas de circulação, agrupando-as segundo temas de interesse para mais fácil fixação.

Seguir corretamente as determinações implica um processo de reaprendizagem. No início a tarefa exigirá um pouco de dedicação, mas com o tempo tudo fica automatizado de novo.

Dê uma boa lida e procure memorizar o que lhe parecer mais importante. Mas guarde este manual para referência futura. Quando o assunto é trânsito, confiar só na memória pode lhe custar caro.

Vamos começar pelas recomendações mais gerais e obrigatórias:

Manual do Condutor 3

São Deveres do Condutor:

• ter pleno domínio de seu veículo a todo momento, dirigindo-o com atenção e cuidados indispensáveis à segurança do trânsito;
• verificar a existência e as boas condições de funcionamento dos equipamentos de uso obrigatório;
• certificar-se de que há combustível suficiente para a cobertura do percurso desejado.

Quem Tem Preferência?

Atenção aqui. Em vias onde não haja sinalização específica terá preferência:

• quem estiver transitando pela rodovia, quando apenas um fluxo for proveniente de auto-estrada;
• quem estiver circulando uma rotatória; e
• quem vier pela direita do condutor, nos demais casos. Fácil, não? Mas lembre-se: em vias com mais de uma pista, os veículos mais lentos têm a preferência de uso

da faixa direita. Já a faixa esquerda é reservada para ultrapassagens e para os veículos de maior velocidade. Mas as regras de preferência não param por aí. Também têm prioridade de deslocamento os veículos destinados a socorro de incêndio e salvamento, os de polícia, os de fiscalização de trânsito e as ambulâncias, bem como veículos precedidos de batedores. E o privilégio se estende também aos estacionamentos.

Mas há algumas coisinhas a observar. Para poder gozar do privilégio é preciso que os dispositivos de alarme sonoro e iluminação vermelha intermitente, – indicativos de urgência – estejam acionados. Se for o caso:

• deixe livre a passagem à sua esquerda. Desloque-se à direita e até mesmo pare, se necessário. Vidas podem estar em jogo;
• se você for pedestre, aguarde no passeio ao ouvir o alarme sonoro. Só atravesse a rua quando o veículo já tiver passado por ali.

Veículos de prestadores de serviços de utilidade pública (companhias de água, luz, esgoto, telefone, etc.) também têm prioridade de parada e estacionamento no local em que estiverem trabalhando. Mas o local deve estar bem sinalizado, segundo as normas do CONTRAN.

Na maior parte das vezes, a circulação de veículos pelas vias públicas deve ser feita pelo lado direito. Mas às vezes é preciso deslocar-se lateralmente, para trocar de pista ou fazer uma conversão à direita ou à esquerda. Nesse caso, cuide de sinalizar com bastante antecedêr

Para virar à direita, por exemplo, faça uso das setas e aproxime-se tanto quanto possível da margem direita da via enquanto reduz gradualmente a velocidade. Na hora de ultrapassar, também é preciso tomar alguns cuidados. Vejamos.

Aqui chegamos a um ponto realmente delicado. As ultrapassagens são uma das principais causas de acidentes e precisam ser realizadas com toda prudência, e segundo procedimentos regulamentares.

Algumas Regras Básicas

1. Ultrapasse sempre pela esquerda e apenas nos trechos permitidos.
2. Nunca ultrapasse no acostamento das estradas. Este espaço é destinado a paradas e saídas de emergência.
3. Se outro carro o estiver ultrapassando ou tiver sinalizado seu desejo de fazê-lo, dê a preferência. Aguarde sua vez.
4. Certifique-se de que a faixa da esquerda está livre, e de que há espaço suficiente para a manobra.
5. Sinalize sempre com antecedência sua intenção de ultrapassar. Ligue a seta ou faça os gestos convencionais de braço.
6. Guarde distância em relação a quem está ultrapassando. Nada de tirar fininha. Deixe um espaço lateral de segurança.
7. Sinalize de volta, antes de voltar à faixa da direita.
8. Se você estiver sendo ultrapassado, mantenha constante a sua velocidade. Se estiver na faixa da esquerda, venha para a direita, sinalizando corretamente.
9. Ao ultrapassar um coletivo que esteja parado, reduza a velocidade e muita atenção. Passageiros poderão estar desembarcando, ou correndo para tomar a condução.

Os veículos pesados devem, quando circulando em fila, permitir espaço suficiente entre si para que outros veículos os possam ultrapassar por etapas. Tenha em mente que os veículos mais pesados são responsáveis pela segurança dos mais leves; os motorizados, pela segurança dos não motorizados; e todos pela proteção dos pedestres.

Proibido Ultrapassar

A menos que haja sinalização específica permitindo a manobra, jamais ultrapasse nas seguintes situações:

1. Sobre pontes ou viadutos.
2. Em travessias de pedestres.
3. Nas passagens de nível.
4. Nos cruzamentos ou em sua proximidade.
5. Em trechos sinuosos ou em aclives sem visibilidade suficiente.
6. Nas áreas de perímetro urbano das rodovias.

Uso de Luzes e Faróis

O uso das luzes do veículo deve se orientar pelo seguinte: luz baixa – durante a noite e no interior de túneis sem iluminação pública durante o dia.

luz alta – nas vias não iluminadas, exceto ao cruzar-se com outro veículo ou ao segui-lo.

luz alta e baixa – (intermitente) por curto período de tempo, com o objetivo de advertir outros usuários da via de sua intenção de ultrapassar o veículo que vai à frente, ou quanto à existência de risco à segurança de quem vem em sentido contrário.

Manual do Condutor 5

lanternas – sob chuva forte, neblina ou cerração ou à noite, quando o veículo estiver parado para embarque e desembarque, carga ou descarga.

pisca-alerta – em imobilizações ou em situação de emergência.

luz de placa – durante a noite, em circulação.

Veículos de transporte coletivo regular de passageiros, quando circulando em faixas especiais, devem manter as luzes baixas acesas de dia e de noite.

Os ciclos motorizados deverão utilizar-se de farol de luz baixa durante o dia e a noite.

Pode Buzinar?

Pode. Mas só de leve. Em 'toques breves', como diz o Código. Se não quiser ter problemas com o guarda. Assim mesmo, só se deve buzinar nas seguintes situações:

- para fazer as advertências necessárias a fim de evitar acidentes;

- fora das áreas urbanas, para advertir um outro condutor de sua intenção de ultrapassá-lo.

Olho no Velocímetro

Diz o ditado que quem tem pressa vai devagar. Mas quando a pressa é mesmo grande todo mundo quer correr além da conta.

Cuidado! A velocidade é outro grande fator de risco de acidentes de trânsito. Além disso, determina, em proporção direta, a gravidade das ocorrências.

Alguns motoristas acreditam que em velocidades mais altas podem se livrar com mais facilidade de algumas situações difíceis no trânsito.

E que trafegar devagar demais é mais perigoso do que andar depressa.

Mas a coisa não é bem assim. Reduzir a velocidade é o primeiro procedimento a se tomar na tentativa de evitar acidentes.

A velocidade máxima permitida para cada via será indicada por meio de placas. Onde não existir sinalização, vale o seguinte:

Em Vias Urbanas

80 km/h nas vias de trânsito rápido

60 km/h nas vias arteriais

40 km/h nas vias coletoras

30 km/h nas vias locais

120 140 160 180 0 0 0 0 0 0 80 60 40 20 0 0 0 0 Km/h

Em Rodovias

110 km/h para automóveis e camionetas.

90 km/h para ônibus e microônibus.

80 km/h para os demais veículos.

Para estradas não-pavimentadas, a velocidade máxima é de 60 km/h.

O motorista consciente, porém, mais do que observar a sinalização e os limites de velocidade, deve regular sua própria velocidade – dentro desses limites – segundo as condições de segurança da via, do veículo e da carga, adaptando-se também às condições meteorológicas e à intensidade do trânsito.

Faça isso e estará sempre seguro. E o que é melhor: livre de multas por excesso de velocidade.

No mais, use o bom-senso. Não fique empacando os outros sem causa justificada, transitando em velocidades incomumente baixas.

E para reduzir a velocidade, sinalize com antecedência. Evite freadas bruscas, a não ser em caso de emergência. Reduza a velocidade sempre que se aproximar de um cruzamento ou em áreas de perímetro urbano nas rodovias.

Parar e Estacionar

Vamos ao básico: pare sempre fora da pista. Se, numa emergência, tiver que parar o veículo no leito viário, providencie a imediata sinalização.

Em locais de estacionamento proibido, a parada deve ser suficiente apenas para o embarque e desembarque de passageiros. E só nos casos em que o procedimento não interfira com o fluxo de veículos ou pedestres.

O desembarque de passageiros deve se dar sempre pelo lado da calçada, exceto para o condutor do veículo.

Ao parar seu veículo, certifique-se de que isto não constitui risco para os ocupantes e demais usuários da via.

Veículos de Tração Animal

Deverão ser conduzidos pela direita da pista, junto ao meio-fio ou acostamento, sempre que não houver faixa especial para tal fim, e conforme normas de circulação pelo órgão competente.

Duas Rodas

Motociclistas e pilotos de ciclomotores e motonetas devem seguir algumas regras básicas:

• use sempre o capacete, com viseira ou óculos protetores;
• segure o guidão com as duas mãos;
• use vestuário de proteção, conforme as especificações do CONTRAN.

Isso vale também para os passageiros.

Lembre-se: O condutor de ciclomotor deve se manter sempre nas faixas da direita, de preferência no centro da faixa. É proibido trafegar de ciclomotores nas vias de maior velocidade. Nem pense em conduzir ciclomotor sobre calçadas.

Manual do Condutor 7

Parar e Estacionar

Motocicletas e outros veículos motorizados de duas rodas devem ser estacionados de maneira perpendicular à guia da calçada, a menos que haja sinalização específica determinando outra coisa.

O ideal é mesmo a ciclovia. Mas onde não existir, o ciclista deverá transitar na pista de rolamento, em seu bordo direito, e no mesmo sentido do fluxo de veículos.

A autoridade de trânsito com circunscrição sobre uma determinada via poderá autorizar a circulação de bicicletas em sentido contrário ao fluxo dos veículos, desde que em trecho dotado de ciclofaixa.

Detalhe: a bicicleta tem preferência sobre os veículos motorizados. Mas o ciclista também precisa tomar seus cuidados. Deve trajar roupas claras e sinalizar com antecedência todos os seus movimentos.

Os ciclistas profissionais geralmente levam esses aspectos a sério.

Segurança

Para dicas mais precisas sobre como evitar acidentes, consulte o capítulo sobre Direção Defensiva. Mas nunca é demais lembrar algumas dicas básicas:

1. Os condutores de motocicletas, motonetas e ciclomotores devem circular sempre utilizando capacete com viseira ou

óculos protetor, segurando o guidão com as duas mãos e usando vestuário de proteção.

1. Nas vias urbanas e nas rurais de pista dupla, a circulação de bicicletas deverá ocorrer, na ausência de ciclovia, ciclofaixa ou acostamento, ou quando não for possível a utilização destes, nos bordos da pista de rolamento, no mesmo sentido de circulação, com preferência sobre os veículos automotores.

Bom, agora você já tem uma boa idéia do que apresenta o Código de Trânsito Brasileiro no que diz respeito às normas de circulação. Se houver dúvida na interpretação ou no entendimento de algum termo, consulte nosso Glossário, no Anexo I. O ideal é que você procure ler o código em sua totalidade. Informação nunca é demais.

Infrações e Penalidades

Décadas de uma cultura de impunidade em relação aos crimes de trânsito deixaram os motoristas brasileiros acostumados a digirir de qualquer jeito, sem prestar muita atenção às regras. Mas a coisa agora deve mudar.

Com o Código de Trânsito Brasileiro, o motorista mal-educado pode ter surpresas desagradabilíssimas. Pode até acabar na cadeia. A lei decidiu atacar os imprudentes batendo onde lhes dói mais: no bolso.

O preço das multas subiu para valer. Pode chegar a 900 UFIR, por exemplo, para quem negar socorro a vítimas de acidentes de trânsito.

A estratégia tem tudo para funcionar. Além das multas pecuniárias, o Código introduz um sistema de pontuação cumulativo que castiga o mau motorista.

É assim: cada infração corresponde a um determinado número de pontos, conforme a gravidade. Confira.

Gravíssima: 7 pontos. Multa de 180 UFIR

Os pontos são cumulativos no caso de reincidência. Atingindo 20 pontos, o motorista será suspenso e não poderá dirigir até que se submeta a um curso de reciclagem.

A suspensão pode valer por um período que varia de um mês a um ano, a critério da autoridade de trânsito. A seguir, apresentamos as infrações segundo sua gravidade.

Infrações Gravíssimas

Neste grupo, as multas têm valor de 180 UFIR. Porém, dependendo do caso, este valor pode ser triplicado ou até mesmo multiplicado por 5 nas ocorrências mais sérias.

As multas mais caras são as seguintes:

1. Deixar de prestar socorro a vítimas de acidentes de trânsito.

Multa: 180 UFIR x 5.

Penalidade: Suspensão do direito de dirigir e 6 meses de detenção.

1. Dirigir alcoolizado (concentração alcóolica no sangue superior a 6 dg/l)

Multa: 180 UFIR x 5.

Penalidade: Suspensão do direito de dirigir. De 6 meses a 3 anos de detenção.

1. Participar de pegas ou rachas.

Multa: 180 UFIR x 3.

Penalidade: Suspensão do direito de dirigir.

Recolhimento da carteira. De 6 meses a 3 anos de detenção. Apreensão e remoção do veículo.

O veículo apreendido permanece sob a guarda do DETRAN ou da autoridade legal por até 30 dias.

O resgate só se dá mediante pagamento de todas as multas e demais despesas como guincho e estada do veículo no depósito.

1. Andar por sobre calçadas, canteiros centrais, acostamentos, faixas de canalização e áreas gramadas. Multa: 180 UFIR x 3.

2. Excesso de velocidade superior a 20% do limite em rodovias ou a 50% do limite em vias públicas.

Multa: 180 UFIR x 3.

Penalidade: Suspensão do direito de dirigir.

1. Confiar a direção a alguém que não esteja em condições de conduzir o veículo com segurança, em função de alguma alteração psíquica ou física, ainda que habilitado.

Multa: 180 UFIR.

1. Condução agressiva em relação a pedestres ou outros veículos.

Multa: 180 UFIR.

Penalidade: Suspensão do direito de dirigir. Retenção do veículo. Recolhimento da carteira.

1. Avançar o sinal vermelho.

Multa: 180 UFIR.

1. Não dar preferência a pedestres cruzando a faixa de pedestres.

Multa: 180 UFIR.

Manual do Condutor 9

1. Não parar em passagem de nível. Multa: 180 UFIR.

2. Dirigir com carteira de habilitação vencida há mais de 30 dias.

Multa: 180 UFIR.

Penalidade: Retenção da carteira. Recolhimento do veículo.

1. Andar na contramão. Multa: 180 UFIR.

2. Retornar em local proibido. Multa: 180 UFIR.

3. Não diminuir a velocidade próximo a escolas, hospitais, pontos de embarque e desembarque de passageiros ou zonas de grande concentração de pedestres. Multa: 180 UFIR.

4. Conduzir veículo sem qualquer uma das placas de identificação e/ou licenciamento. Multa: 180 UFIR

Penalidade: Apreensão do veículo.

1. Bloquear a rua com o veículo. Multa: 180 UFIR.

Penalidade: Apreensão e remoção do veículo.

1. Estacionar no leito viário em estradas, rodovias, vias de trânsito rápido e pistas com acostamento. Multa: 180 UFIR.

Penalidade: Remoção do veículo.

1. Exibir-se em manobras ou procedimentos perigosos. Cantar pneus em freadas e arrancadas bruscas ou em curvas.

Multa: 180 UFIR.

Penalidade: Suspensão do direito de dirigir.

Recolhimento da carteira. Apreensão e remoção do veículo.

1. Deixar crianças menores de 10 anos andarem no banco da frente.

Multa: 180 UFIR.

Penalidade: Retenção do veículo.

1. Ultrapassar pela contramão em faixa contínua ou faixa amarela simples.

Multa: 180 UFIR.

1. Transport bloqueio policial sem autorização. Multa: 180 UFIR.

Penalidade: Apreensão e remoção do veículo. Suspensão do direito de dirigir. Recolhimento da carteira.

1. Deixar de dar prioridade a veículos do Corpo de Bombeiros ou a Ambulâncias que estejam em serviço de emergência. Multa: 180 UFIR.

2. Falsa declaração de domicílio quando do registro, do licenciamento ou da habilitação.

Multa: 180 UFIR.

Infrações Graves

1. Não usar o cinto de segurança.

Multa: 120 UFIR.

Penalidade: Retenção do veículo até a colocação do cinto.

1. Não sinalizar mudanças de direção. Multa: 120 UFIR.

2. Estacionar em fila dupla. Multa: 120 UFIR.

Penalidade: Remoção do veículo.

1. Estacionar sobre faixas de pedestres, calçadas, canteiros centrais, jardins ou gramados públicos. Multa: 120 UFIR.

Penalidade: Remoção do veículo.

1. Estacionar em pontes, túneis e viadutos.
   Multa: 120 UFIR.
   Penalidade: Remoção do veículo.
2. Ultrapassar pelo acostamento.
   Multa: 120 UFIR.
3. Andar com faróis desregulados ou com luz alta que perturbe outros condutores.
   Multa: 120 UFIR.
   Penalidade: Retenção do veículo até a regularização.
4. Excesso de velocidade de até 20% do limite em rodovias, ou de até 50% do limite em vias públicas. Multa: 120 UFIR.
5. Seguir veículo em serviço de urgência.
   Multa: 120 UFIR.
6. Andar de motocicleta transportando crianças menores de 7 anos.
   Multa: 120 UFIR.
   Penalidade: Suspensão do direito de dirigir.
7. Não guardar distâncias de segurança, lateral e frontal, em relação a veículos ou à pista.
   Multa: 120 UFIR.
8. Andar de marcha a ré, a não ser quando necessário e de forma segura.
   Multa: 120 UFIR.
9. Ultrapassar veículos parados, em fila, em sinal, cancela, bloqueio viário ou qualquer outro obstáculo.
   Multa: 120 UFIR.
10. Andar na chuva sem acionar o limpador de pára-brisa. Multa: 120 UFIR.

11. Virar à direita ou à esquerda em locais proibidos.
    Multa: 120 UFIR.

12. Dirigir veículos cujo mau estado de conservação ponha em risco a segurança.
    Multa: 120 UFIR.
    Penalidade: Retenção do veículo até a regularização.

13. Deixar de usar o acostamento enquanto aguarda a oportunidade de cruzar a pista ou para ter acesso a retorno apropriado.
    Multa: 120 UFIR.
14. Conduzir veículo que produza fumaça ou libere gases na atmosfera.
    Multa: 120 UFIR.
    Penalidade: Retenção do veículo até a regularização.

Infrações Médias

1. Uso de alarme cujo som perturbe a tranquilidade pública.
   Multa: 80 UFIR.
   Penalidade: Apreensão e remoção do veículo.
2. Dirigir com o braço para fora.
   Multa: 80 UFIR.
3. Dirigir com fones de ouvido ligados a telefone celular ou aparelhos de som.
   Multa: 80 UFIR.
4. Estacionar a menos de 5 metros da via perpendicular em esquinas.
   Multa: 80 UFIR.
   Penalidade: Remoção do veículo.
5. Jogar objetos ou derramar substâncias sobre a via a partir do veículo.
   Multa: 80 UFIR.

Manual do Condutor 11

1. Parar por falta de combustível.

Multa: 80 UFIR.

Penalidade: Remoção do veículo.

1. Andar emparelhado com outro veículo, obstruindo ou perturbando o trânsito. Multa: 80 UFIR.

2. Uso de placas de identificação do veículo diferentes daquelas especificadas pelo CONTRAN. Multa: 80 UFIR.

Penalidade: Apreensão das placas irregulares. Retenção do veículo até a regularização.

1. Não dar passagem pela esquerda quando solicitado a fazê-lo. Multa: 80 UFIR.

Infrações Leves

1. Dirigir sem os documentos exigidos por lei. Multa: 50 UFIR Penalidade: Retenção do veículo até apresentação dos documentos.

2. Uso prolongado de buzina entre 23h e 6h. Multa: 50 UFIR.

3. Dirigir sem atenção. Multa: 50 UFIR.

4. Andar por faixa destinada a outro tipo de veículo. Multa: 50 UFIR.

5. Uso de luz alta em vias iluminadas. Multa: 50 UFIR.

6. Ultrapassagem de veículos em cortejo. Multa: 50 UFIR.

7. Estacionar afastado da calçada (50cm a 1m) Multa: 50 UFIR.

Complicadores

Em qualquer ocorrência ou delito de trânsito, alguns fatores podem complicar ainda mais a vida do condutor envolvido. A coisa fica pior caso haja evidências de:

• que houve adulteração de equipamentos ou características que afetem a segurança do veículo;
• que o condutor não possui habilitação;
• que o condutor, por sua própria profissão, deveria empreender cuidados especiais no transporte de passageiros ou de carga;
• que o veículo está com placas falsas, adulteradas, ou até mesmo sem placas;
• que a habilitação do condutor não é aquela exigida para a condução do veículo por ele dirigido.

Em casos extremos, considerados gravíssimos, como aqueles envolvendo motoristas suspensos que são flagrados dirigindo durante o período da vigência da suspensão, o condutor pode perder para sempre o direito de voltar a dirigir. Isto é, pode ter sua carteira de habilitação cassada.

Conclusões

Por força do código, os delitos de trânsito estão sujeitos à aplicação das sanções previstas no Código Penal e no Código de Processo Penal. A idéia é a de que, com isso, conseguiremos conter a violência que tomou conta das ruas e estradas de nossas cidades.

Como vimos, alguns delitos passam a ser tipificados como crimes, e ensejam, além da multa, penas de detenção. É o caso dos acidentes provocados por abuso na ingestão de álcool, que produzam vítima fatal.

Trata-se, aqui, de homicídio culposo e sujeita-se o condutor

à pena de detenção por 2 a 4 anos, dependendo do caso. Mas assim como há agravantes, há também circunstâncias atenuantes. Se o motorista prestar socorro, não será preso em flagrante. Também não precisará pagar fiança.

Além disso, há as penas que impedem o motorista de voltar a ter sua habilitação por determinado período de tempo. Conforme o caso, ele ou ela pode ficar até 5 anos sem dirigir. E caso tenha havido detenção, este tempo só passa a contar depois de cumprida a pena.

De tudo, percebe-se na legislação um grande potencial para coibir com êxito a agressividade do trânsito.

Percebe-se na lei, também, um bom mecanismo educador, que certamente contribuirá para a formação de melhores motoristas e melhores cidadãos.

Direção Defensiva

"O bom condutor é aquele que dirige por si e pelos outros". Esta máxima, sempre verdadeira, ilustra bem o conceito do condutor defensivo.

Conduzir defensivamente é exatamente isso, planejar todas as ações pessoais prevenindo-se contra o comportamento imprudente de outros condutores, adaptando-se ainda às condições adversas.

A incapacidade do condutor em antecipar os problemas a serem enfrentados no trânsito e a intensidade das condições adversas são fatores determinantes nas causas de vários acidentes.

Condições Adversas

As condições adversas que podem causar acidentes de trânsito são: luz, tempo, via, trânsito, veículo e condutor.

Condição Adversa de Luz

As condições de iluminação são muito importantes na direção defensiva.

A intensidade da luz natural ou artificial, em dado momento, pode afetar a capacidade do condutor de ver ou de ser visto.

Pode haver luz demais, provocando ofuscamento, ou de menos, causando penumbra.

Ao perceber farol alto em sentido contrário, pisque rapidamente os faróis para advertir o condutor, que vem em sua direção, de sua luz alta. Caso a situação persista, volte a visão para o acostamento do lado direito ao cruzar com ele.

Proteja seus olhos da incidência direta da luz solar. Para isso você poderá usar óculos escuros ou uma viseira de capacete especial que filtre a luminosidade.

Os problemas de luminosidade são mais comuns nas primeiras horas da manhã ou à tardinha. Se possível, evite trafegar nesses horários. E se tiver mesmo que pilotar, redobre sua atenção. Como sempre, os faróis devem estar acesos.

Condição Adversa de Tempo

Frio, calor, vento, chuva, granizo e neblina. Todos esses fenômenos reduzem muito a capacidade visual do condutor, tornando difícil a visibilidade de outros veículos. Para o motociclista, a situação é muito p

A menos que esteja bem protegido, o piloto sentirá os pingos de chuva como agulhadas na pele.

Manual do Condutor 13

Além de dificultarem a capacidade de ver e de ser visto, as más condições de tempo tornam estradas escorregadias e podem causar derrapagens, sobretudo para quem vai em duas rodas.

Em situações de mau tempo, é preciso adaptar-se à nova realidade, tomando cuidados básicos: reduza a velocidade e redobre a atenção. Se o tempo estiver mesmo ruim, deixe a estrada e espere as condições melhorarem.

Condição Adversa da Via

Procure adaptar-se também às condições da via. Procure identificar bem o traçado das curvas, das elevações, a largura das pistas e o número delas, o estado do acostamento, a existência de árvores à margem da via, o tipo de pavimentação, a presença de barro ou lama, buracos e obstáculos como quebramolas, sonorizadores, etc.

Evite surpresas. Mais uma vez a velocidade é chave. Se sentir que a via não está em condições ideais, reduza a velocidade. Lembre-se: a sinalização traz os limites máximos de velocidade, o que não significa que você não possa ir mais devagar.

Coisas para se lembrar em relação ao estado das vias:

Vias de Concreto

Sobre o concreto, os pneus têm o atrito ideal. Porém, cuidado com os pontos de junção das placas de concretagem em estradas antigas. Podem estar desgastadas e apresentar perigo.

Pavimentação Asfáltica

Andar no asfalto é uma "maciota". Mas quando a chuva vem, a pista logo fica coberta por uma capa de água que deixa tudo muito mais perigoso. Com o cair da noite a coisa vai piorando, à medida que a visibilidade em relação a obstáculos naturais da pista vai se reduzindo. Cuidado.

Pedras Soltas e Cascalho

Pistas recém-cobertas com cascalho, ou que por falta de chuva não permitem que as pedras da superfície se misturem à terra, representam um problema para o

motociclista. O equilíbrio e o controle da motocicleta se tornam bem mais difíceis. Uma boa dica aqui é não acelerar ou frear além da conta, nem entrar muito fechado nas curvas. Outra boa medida é manter-se ligeiramente fora do banco, apoiado nas pedaleiras. Em estradas de cascalho, isso lhe dará um pouco mais de equilíbrio.

Todo motociclista conhece aquelas pranchas de metal comuns em trechos de pista sob reparos.

Se estiverem molhadas viram um verdadeiro rinquque de patinação. Previna-se. Identifique com a máxima antecedência a presença dessas chapas e reduza bem a velocidade.

Condição Adversa do Veículo

Para que você possa pilotar com conforto e segurança, seu veículo precisa estar em perfeitas condições de uso e adaptado às suas necessidades.

Preste atenção ao seguinte:

- Assegure-se de que seu capacete e seus óculos estejam limpos e com boas condições de visibilidade. Elimine todo e qualquer obstáculo ao seu campo vi

• Adote uma posição adequada, que lhe permita alcançar sem esforço todos os pedais e comandos do guidão. Não se coloque nem muito próximo nem muito distante do guidão, nem demasiadamente inclinado para frente ou para trás.
• Ajuste os espelhos retrovisores. Você deve ter um bom campo de visão sem que para isso tenha que se inclinar para frente ou para trás.
• Use as roupas corretas e todo o equipamento de segurança. O passageiro que estiver sendo transportado deve fazer o mesmo. Lembre-se, esses detalhes salvam vidas.
• Confira o funcionamento básico dos itens obrigatórios de segurança. Se qualquer coisa estiver fora de especificação ou funcionando mal, soluzione o problema antes de colocar seu veículo em movimento
• Confira se o nível de combustível é compatível com o trecho que pretende cobrir. Ficar sem combustível no meio da rua, além de muito frustrante, também pode oferecer perigo para todos os usuários da via.

Mantenha sua motocicleta, motoneta ou ciclomotor em bom estado de conservação.

Pneus gastos, freios desregulados, lâmpadas queimadas, componentes com defeito, falta de buzina ou retrovisores, amortecedores e suspensão desgastados são problemas que merecem atenção constante.

Condição Adversa de Trânsito

O motociclista precisa estar avaliando constantemente a presença de outros usuários da via e a interação entre eles no trânsito, adaptando seu comportamento para evitar conflitos.

Os períodos de pico geralmente oferecem os maiores problemas para o motociclista. No início da manhã e no fim da tarde e durante os intervalos tradicionais para almoço, o trânsito tende a ficar mais congestionado.

Todo mundo está indo para o trabalho ou voltando para casa. Em períodos como Carnaval, Natal, férias escolares e feriados o congestionamento também é maior.

Nos centros urbanos, os pontos de concentração de pedestres e carros estacionados também são problemáticos. Preste bastante atenção ao se aproximar de pontos de ônibus ou estações de metrô. Há sempre alguém com pressa, correndo para não perder a condução. Na correria, acabam atravessando a rua sem olhar.

Condição Adversa do Condutor

Muito importante também para a prevenção de acidentes é o fator motociclista. O condutor deve estar em plenas condições físicas, mentais e psicológicas para pilotar.

Manual do Condutor 15

Várias são as condições adversas que podem afetar o comportamento de um motociclista: fadiga, embriaguez, sonolência, déficits visuais ou auditivos, mal-estar físico generalizado.

Pilotar cansado é sempre perigoso. Para evitar a fadiga, tome alguns cuidados:

1. Sempre que possível, evite pilotar nas horas de pico. Saia um pouco mais cedo pela manhã. Evite as rotas de maior congestionamento, mesmo que precise andar um pouco mais.
2. Adapte-se bem à temperatura. Use roupas leves no calor e agasalhe-se bem no frio. O calor ou o frio excessivo causa irritação e estresse, além de afetar os reflexos. Use roupas que o façam sentir-se bem, sem abrir mão da segurança.
3. Caso vá cobrir longas distâncias, faça intervalos com frequência, para “esticar as pernas” e ir ao toalete. Não se esqueça de se alimentar adequadamente também.
4. Se sentir que o cansaço bateu mesmo, pare. Descanse ou durma um pouco.

Seu estado emocional também é muito importante. Evite pilotar se sentir que está irritado ou ansioso.

Abuso na Ingestão de Bebidas Alcoólicas

Excessos no consumo de álcool ainda são o principal responsável por acidentes nas ruas e estradas de nosso país.

A dosagem alcoólica se distribui por todos os órgãos e fluidos do organismo, mas concentra-se de modo particular no cérebro.

inda são tes nas or

Cria excesso de autoconfiança, reduz o campo de visão e altera a audição, a fala e o senso de equilíbrio. Com o álcool, a pessoa se torna presa de uma euforia que, na verdade, é reflexo da anestesia dos centros cerebrais controladores do comportamento.

O fato é que bebida e direção simplesmente não combinam. O resultado dessa mistura é quase sempre fatal. E o risco não é só de quem bebe. Os passageiros em um veículo guiado por um condutor embriagado frequentemente também são vitimados.

Se beber, não pilote sob nenhuma hipótese.

Se for a uma festa onde sabe que irá beber, deixe o veículo em casa.

Se preferir, deixe as chaves com um amigo que não vá beber, ou com o dono da casa, com a recomendação expressa de só lhe devolver depois de se certificar de que você está absolutamente sóbrio.

Não seja passageiro de ninguém que tenha bebido mesmo que só um pouco.

Mesmo doses pequenas podem comprometer grandemente a habilidade do motociclista. E a vítima pode ser você.

Maneira de Pilotar

O comportamento do motociclista, seu modo de pilotar, também é determinante para a prevenção de acidentes. Quando está pilotando, deve dar atenção máxima à condução do veículo. Comportamentos inadequados devem ser evitados.

Tenha sempre as duas mãos sobre o guidão. Evite surpresas. Não sobrecarregue seu veículo. Leve apenas um passageiro, não exagere na bagagem e não abuse da velocidade.

O excesso de volumes dificulta a mobilidade do condutor do veículo.

• Não se curve para apanhar objetos com o veículo em movimento.
• Não acenda cigarros enquanto estiver pilotando.
• Não se ocupe em espantar ou matar insetos enquanto estiver pilotando.
• Evite manobras bruscas com seu veículo.
• Não beba ou coma nada enquanto pilota.
• Não fale ao telefone enquanto pilota.

O código de trânsito aprovado fornece muitas informações que o motociclista deve receber. Além do código, há livros e revistas especializados. Leia tudo o que puder. Informe-se.

O motociclista precisa desenvolver ao máximo sua habilidade. Estamos falando da capacidade de manusear os controles do veículo e executar com perícia e sucesso quaisquer manobras básicas de trânsito. Precisa saber fazer curvas com segurança, ultrapassar, mudar de pista com prudência e estacionar corretamente.

A habilidade do motociclista se desenvolve por meio de aprendizado. A prática leva à perfeição.

Algumas dicas úteis:

Distância de Seguimento

Um dos principais cuidados para evitar colisões e acidentes consiste em se manter a distância adequada em relação ao carro que segue à frente. Esta distância, chamada de Distância de Seguimento (DS), pode ser calculada segundo uma fórmula bastante complicada que envolve a velocidade do veículo em função de seu comprimento.

Mas ninguém quer sair por aí fazendo cálculos e contas matemáticas enquanto pilota. Por isso, bom mesmo é usar o bom senso. Mantenha um espaço razoável entre você e o veículo que vai à sua frente. À medida que a velocidade aumenta, vá aumentando também a distância, pois precisará de mais espaço para frear caso surja algum imprevisto.

Atente para a distância a que vem o veículo de trás. Se sentir que o motorista está muito próximo, mude de pista para dar-lhe passagem. Lembre-se: não aceite provocações.

Muito cuidado com os veículos de transporte coletivo, escolares e veículos lentos, que podem parar inesperadamente. Quando estiver atrás de um desses veículos, aumente ainda mais a distância que o separa dele. Evite também pilotar prensado entre dois veículos grandes. É muito perigoso.

Veículos Parados

Atenção ao passar ao lado de veículos parados. De repente alguém pode abrir a porta, levando você ao chão. Olhe para o interior dos veículos e certifique-se de que estão desocupados.

Acidentes: Como Prevenir

O método que se segue se aplica a qualquer atividade do dia-a-dia que envolva risco de vida. Assim, pode ser aplicado à pilotagem de uma motocicleta ou de um avião.

Manual do Condutor 17

Sempre que for guiar um veículo, procure se preparar mentalmente para a tarefa com alguma antecedência. Antes de sair para qualquer viagem ou passeio, examine bem seu veículo. Em seguida faça a si mesmo as seguintes perguntas:

• Em que estado se encontra o meu veículo?
• Como me sinto física e mentalmente?
• Estou em condições de pilotar?
• Estou cansado ou descansado, calmo ou emocionalmente perturbado?
• Estou tomando algum medicamento que poderá afetar a minha habilidade de pilotar?
• Poderá ocorrer alguma condição adversa relativa à luz, tempo, via e trânsito?

Considere bem as respostas a essas auto-indagações e só então dê partida ao veículo, depois de colocar o capacete. Se sentir que não está bem em relação a qualquer dessas respostas, tome a decisão de não colocar o veículo em movimento até resolver o problema.

Evite Colisões por Trás

“Colar” demais no veículo que vai à frente é causa constante de acidentes. Para minimizar os riscos desse tipo de acidentes, há algumas coisas que você pode fazer:

1. Inspezione com frequência as luzes de freios para certificar-se de seu bom funcionamento e visibilidade.
2. Preste atenção ao que acontece às suas costas. Use os espelhos retrovisores.
3. Sinalize com antecedência quando for virar, parar ou trocar de pista.

4. Reduza a velocidade gradualmente. Evite desacelerações repentinas.

5. Mantenha-se dentro dos limites de velocidade. Trafegar demasiadamente devagar pode ser tão perigoso quanto andar muito depressa.

Aquaplanagem ou Hidroplanagem

A falta de aderência do pneu com a pista faz com que ele derrape e o condutor perca o controle do veículo. Esse processo é chamado de hidroplanagem ou aquaplanagem. Para motociclistas, a menos que haja muito cuidado, é tombo certo.

Alta velocidade, pista molhada, pneus mal calibrados e em mau estado de conservação são os elementos comumente presentes em ocorrências de aquaplanagem. Para manter-se livre desses riscos, tome os seguintes cuidados:

1. Em dias de chuva, reduza a velocidade.
2. Rode com pneus novos ou em bom estado de conservação, com boa banda de rodagem.
3. Calibre os pneus segundo as especificações do fabricante e do veículo. Verifique a calibragem pelo menos uma vez por semana.
4. Identifique o tipo de pista e assuma velocidade compatível com as condições correntes.

Pedestres

O comportamento do pedestre é imprevisível. Tenha muita cautela e dê sempre preferência aos pedestres. Problemas com o álcool não são exclusividade dos condutores. Pedestres também se embriagam e geralmente acabam atropelados. Um estudo recente envolvendo 333 pedestres atropelados revelou que 45% deles estavam alcoolizados. Um percentual bastante alto.

Quase todas as vítimas são pessoas que não sabem dirigir, não tendo portanto noção da distância de frenagem. Muitos são desatentes e confiam demais na ação do condutor para evitar atropelamentos.

O piloto defensivo deve dedicar atenção especial a pessoas idosas e deficientes físicos, que estão mais sujeitos a atropelamentos.

Igualmente, deve ter muito cuidado com crianças que brincam nas ruas, correndo entre carros estacionados, atrás de bolas ou animais de estimação. Geralmente atravessam a pista sem olhar e estão sob alto risco de acidentes.

Faixa de Pedestres

Reduza sempre a velocidade ao se aproximar de uma faixa de pedestres. Se houver pessoas querendo cruzar a pista, pare completamente o veículo. Só retome a marcha depois que os pedestres tiverem completado a travessia.

Tome cuidado na desaceleração, para evitar colisões por trás. Advirta os outros condutores quanto à presença de pedestres.

Animais

Todos os anos, muitos condutores são vitimados em acidentes causados por animais.

Esteja atento, portanto, ao trafegar por regiões rurais, de fazendas ou em campo aberto, principalmente à noite.

A qualquer momento, e de onde menos se espera, pode surgir um animal. E chocar-se contra um animal, mesmo um animal de pequeno porte como um cachorro, geralmente tem consequências graves.

Ainda mais de veículo de duas rodas.

Tome cuidado também ao passar por entre postes ou mourões. Vá devagar e certifique-se de que não há arame farpado esticado entre as hastes.

A consequência de se chocar, de veículo de duas rodas, contra um fio teso de arame é catastrófica.

Ao perceber a presença de animais, reduza a velocidade e siga devagar até que tenha ultrapassado o ponto em que se encontra. Isso evitará que o animal se sobressalte e, na tentativa de fugir, venha de encontro ao seu veículo.

Bicicletas

A bicicleta é um veículo de passageiros como qualquer outro.

A maioria dos ciclistas, porém, é feita de menores que não conhecem as regras de trânsito.

Por isso, mesmo a chance de acidentes com ciclistas é grande.

Além daqueles que se utilizam da bicicleta apenas como meio de transporte, há também os desportistas, os ciclistas amadores ou profissionais. Estes em geral fazem uso de todo o equipamento de segurança. Com frequência usam roupas coloridas que permitem sua fácil visualização. Mas, por outro lado, circulam em velocidades bem altas, sobretudo em descidas.

Manual do Condutor 19

Fique atento com os ciclistas. A bicicleta é um veículo silencioso e muitas vezes o condutor de outro veículo não percebe sua aproximação.

Se notar que o ciclista está desatento, dê uma leve buzinada antes de ultrapassá-lo. Mas cuidado: não carregue na buzina para não assustá-lo e provocar acidentes.

Dicas de Segurança Sobre 2 Rodas

1. Use todos os equipamentos de segurança: capacete, luvas, roupas de couro, botas, tiras reflexivas, etc. Proteja-se.

2. Ande sempre com os faróis ligados. Se possível use alguma peça de roupa mais clara, de modo a permitir melhor visualização do conjunto. Use adesivos refletivos no capacete.

1. Mantenha-se à direita, sobretudo em pistas rápidas. Facilite as ultrapassagens.

2. Evite os pontos cegos. Mantenha-se visível em relação aos outros veículos.

3. Não abuse da confiança. Pilote conservadoramente.

4. Evite pilotar sob chuva ou condições de pista escorregadia.

5. Não trafegue por entre os carros nos congestionamentos.

6. Cuidado com os pedestres, sobretudo quando o trânsito estiver parado. Muitos deles atravessam fora da faixa.

7. Evite a proximidade de veículos pesados.

8. Jamais discuta no trânsito ou aceite provocações.

Primeiros Socorros

Os primeiros minutos em seguida a um acidente de trânsito podem ser determinantes no destino das vítimas. É preciso agir rápido, prestando de imediato os primeiros socorros aos acidentados. Por outro lado, um atendimento de emergência mal feito pode comprometer ainda mais a saúde das vítimas.

Sempre que possível, deve-se deixar que o socorro seja prestado por uma equipe especializada. Nas principais cidades brasileiras, um serviço ágil vem sendo prestado pela Emergência do Corpo de Bombeiros, que atende pelo telefone número 193. Em alguns casos, a equipe chega ao local do acidente em 3 minutos. É composta por socorristas e paramédicos bem preparados. O equipamento inclui ambulâncias de UTI móvel e até helicópteros em alguns casos.

Portanto, ao presenciar um acidente tome as seguintes providências:

1. Ligue para 193 de qualquer telefone, aparelho celular ou orelhão (não é preciso cartão telefônico).

2. Informe com precisão o local do acidente e os veículos envolvidos. Informe sobre as condições de trânsito no local.

3. Tranquilize as vítimas que estiverem conscientes informando que o socorro já está a caminho.

4. Preste os primeiros socorros que estiverem ao seu alcance até a chegada da equipe de resgate.

Enquanto aguarda o socorro – ou nos casos em que não seja possível contatar uma equipe de resgate – deve-se proceder à prestação dos primeiros socorros.

Comece sinalizando o local do acidente, para evitar o agravamento da situação e de modo a dar segurança a quem presta o socorro.

1. acione o pisca-alerta dos veículos próximos ao local;
2. defina a melhor colocação do triângulo;
3. erga o capô e porta-malas dos veículos próximos do local;
4. espalhe alguns arbustos ou folhas de árvores no leito da via.

A seguir são apresentadas algumas técnicas simples de primeiros cuidados a serem prestados em caso de acidentes.

Respiração Artificial

Chama-se respiração artificial ao processo mecânico empregado para restabelecer a respiração que deve ser ministrado imediatamente, em todos os casos de asfixia, mesmo quando houver parada cardíaca. Os casos de asfixia começam com uma parada respiratória e podem evoluir para uma parada cardíaca. Garantindo-se a oxigenação pulmonar, há grande probabilidade de reativação do coração e da respiração.

A respiração artificial só obterá êxito se o paciente for atendido o mais cedo possível. Não se deve esperar condução para levá-lo a um centro médico ou esperar que o médico chegue. Se o paciente for atendido nos primeiros 2 minutos, a probabilidade de salvamento será de 90%. Portanto, o atendimento deve ser feito de imediato, no próprio local do acidente e por qualquer pessoa presente.

Não se deve interromper a respiração artificial em um acidentado asfixiado até a constatação da morte real, que só pode ser verificada por um médico.

Respiração Artificial Boca-a-boca

Como o nome indica, trata-se de uma técnica simples em que o socorrista procura apenas encher os pulmões do acidentado, soprando fortemente em sua boca.

Para garantir a livre entrada de ar nas vias respiratórias, a cabeça do acidentado tem que estar na posição adequada.

Importante: o pescoço deve ser erguido e flexionado para trás.

Em seguida, com ajuda dos polegares, deve-se abrir a boca do socorrido. Feito isso, inicie o contato boca-a-boca, descrito a seguir:

1. Mantendo a cabeça da vítima para trás, aperte as narinas para evitar que o ar escape.
2. Coloque a boca aberta sobre a boca do paciente, e sopre com força até notar a expansão do peito da vítima.
3. Afaste a boca para permitir a expulsão do ar e o esvaziamento dos pulmões do acidentado.
4. Repita a manobra quantas vezes for necessário, procurando manter um ritmo de 12 respirações por minuto.

Manual do Condutor 21

Em casos de asfixia por gases ou outros tóxicos, não é aconselhável usar o método boca-a-boca, pelo perigo de envenenamento do próprio socorrista.

Em casos de ferimento nos lábios, pratique o método boca-a-nariz. Esse método é quase igual ao boca-a-boca, com a diferença de exigir o cuidado de fechar a boca do acidentado enquanto se sopra por suas narinas.

Parada Cardíaca

A asfixia pode ser acompanhada de parada cardíaca. Nesses casos graves deve-se tentar reanimar os batimentos cardíacos por meio de um estímulo exterior, de natureza mecânica, fácil de ser aplicado por qualquer pessoa.

A parada cardíaca é de fácil reconhecimento, graças a alguns sinais clínicos, tais como:

- inconsciência;

- ausência de batimentos cardíacos;

- parada respiratória;

- dilatação das pupilas.

A primeira providência antes da chegada do médico, é a massagem cardíaca. Trata-se da compressão ritmada do tórax do paciente, na altura do coração, por efeito de pressão mecânica. Em casos de asfixia, o exercício pode – e deve – ser combinado com a respiração artificial boca-a-boca e deve ser realizado continuamente até a chegada do médico ou no caso de morte comprovada da vítima.

Técnica de Massagem Cardíaca

1. Deite o paciente de costas, sobre uma superfície plana;
2. Faça pressão sobre o esterno, para comprimir o coração de encontro ao arco costal posterior e à coluna vertebral;
3. Descomprima rapidamente;
4. Repita a manobra, em um ritmo de 60 vezes por minuto, até batimentos espontâneos ou até a chegada do médico.

Ressuscitação Cardiopulmonar (RCP)

As finalidades da ressuscitação cardiopulmonar são:

1. irrigação imediata, com sangue oxigenado, dos órgãos vitais (cérebro, coração e rins), através de técnicas de ventilação pulmonar e massagem cardíaca;

2. restabelecimento dos batimentos cardíacos.

3. A RCP realizada por 1 socorrista consta de: 15 compressões por 2 insuflações.

4. A RCP realizada por 2 socorristas consta de: 5 compressões por 1 insuflação.

O ABC da Vida

A – abertura das vias aéreas;
B - boca-a-boca (respiração artificial);
C – circulação artificial (massagem cardíaca externa).

Hemorragia

Hemorragia é a perda de sangue por rompimento de um vaso, que tanto pode ser uma veia quanto uma artéria. Qualquer hemorragia deve ser controlada imediatamente. Hemorragias abundantes podem levar a vítima à morte em 3 ou 5 minutos se não forem controladas.

CASO DE HEMORRAGIA, NÃO PERCA TEMPO!

Para estancar a hemorragia:

- Aplique uma compressa limpa de pano, lenço, toalha ou gaze sobre o ferimento e pressione com firmeza. Use uma tira de pano, atadura, gravata ou cinta para manter a compressa firme no lugar.

- Se o ferimento for pequeno, estanque a hemorragia com o dedo, pressionando-o fortemente sobre o corte.

- Se o ferimento for em uma artéria, ou em um membro, pressione a artéria acima do ferimento para interromper a circulação, de preferência apertando-a contra o osso.

- Se o ferimento for no antebraço, flexione o cotovelo da vítima, e coloque junto à sua articulação um objeto duro para interromper a circulação.

- Quando o ferimento for nos memb inferiores, pressione a virilha ou a face interna das coxas, no trajeto da artéria femural. Flexione o joelho da vítima antes colocando um objeto duro no ponto de flexão.

Em caso de hemorragia abundante em braços ou pernas, aplique um torniquete, sobretudo se houve amputação parcial pelo acidente.

O torniquete pode ser improvisado com um pano resistente, uma borracha ou um cinto.

Efetue da seguinte maneira:

1. Faça um nó e enfie um pedaço de madeira entre as pontas, aplicando outros nós para fixá-lo.
2. Faça uma torção do graveto de madeira até haver pressão suficiente da atadura para interromper a circulação.
3. Fixe o torniquete com outra atadura e marque o tempo de interrupção da circulação. Atenção: não use arame ou fios finos.
4. Deixe o torniquete exposto. Não o cubra.

Marque o tempo de interrupção da circulação. A cada 15 minutos, desaperte o torniquete com cuidado. Se a hemorragia parar, deixa-se o torniquete no lugar, porém frouxo, de forma que possa ser apertado no caso de o sangue voltar.

Se o paciente tiver sede, deve-se dar-lhe de beber, exceto se houver lesão no ventre ou se estiver inconsciente.

Se as extremidades dos dedos da vítima começarem a ficar arroxeadas e frias, afrouxe um pouco o torniquete. Mas apenas pelo tempo suficiente para restabelecer um pouco o fluxo sangüíneo. Depois volte a apertar o torniquete.

Manual do Condutor 23

Hemorragia Nasal

Em acidentes de trânsito é comum que a cabeça do condutor ou de um passageiro se choque contra o painel ou outro obstáculo, sobretudo quando não se usa o cinto de segurança.

O resultado, frequentemente, é a hemorragia nasal. Se o sangue começa a jorrar pelo nariz, é preciso fazer alguma coisa. Tome os seguintes cuidados:

1. Ponha o paciente sentado, com a cabeça voltada para trás e aperte-lhe as narinas durante uns 4 ou 5 minutos.

2. Se a hemorragia persistir, coloque um tampão com gaze ou algodão dentro das narinas. Além disso, aplique um pano umedecido sobre o nariz.

3. Se houver gelo, uma compressa pode ajudar muito.

Fraturas

Há dois tipos de fraturas:

Fratura Fechada: quando o osso quebrado não aparece na superfície.

Fratura Aberta: o osso aparece na superfície do corpo, pelo rompimento da carne e da pele.

Conduta na Fratura Fechada

• restrinja a movimentação ao mínimo indispensável;
• cubra a área lesada com pano ou algodão;
• imobilize o membro com talas ou apoios adequados. Para isso pode-se usar tábua fina, papelão, revistas dobradas, travesseiro, mantas dobradas, etc.;

• fixe as talas com ataduras ou tiras de pano, de maneira firme, mas sem apertar;
• remova o acidentado para o hospital mais próximo.

Não tente colocar os ossos fraturados no lugar!

Vejamos agora o que fazer em fraturas mais sérias, em que os ossos rompem os tecidos da pele projetando-se para fora.

Conduta na Fratura Exposta

• faça um curativo protetor sobre o ferimento, com gaze ou pano limpo;
• se houver hemorragia abundante (sinal indicativo de ruptura de vasos), procure contê-la conforme anteriormente indicado;
• imobilize o membro fraturado;
• providencie a remoção do acidentado para o hospital.

Fratura do Crânio

Caracterização:

• lesão do crânio;
• perda de sangue pelo nariz ou pelos ouvidos;
• perda da consciência ou estado semiconsciente.

Conduta:

1. Mantenha o acidentado recostado, no maior repouso possível.
2. Se houver hemorragia do couro cabeludo, envolva a cabeça com uma faixa ou pano limpo.

3. Se houver parada respiratória, inicie a respiração boca-a-boca.

4. Imobilize a cabeça do acidentado, apoiando-a em travesseiros, almofadas, etc.

5. Conduza o paciente ao hospital.

Fratura da Coluna Vertebral

A fratura da coluna vertebral constitui uma das emergências mais delicadas em casos de acidentes de trânsito. Se mal atendida, a vítima pode ter seqüelas permanentes e graves.

É preciso muito cuidado na correta identificação desse tipo de lesão e na conduta posterior pelo socorrista.

Qualquer erro pode ter consequências sérias. Se possível, conte com a ajuda de alguma equipe especializada. Caso não seja possível, aja você mesmo. Mas sempre com muito cuidado.

Só desloque ou arraste a vítima depois que a região que se suspeita fraturada tenha sido muito bem imobilizada.

Nunca vire de lado o acidentado na tentativa de melhorar sua posição.

Caracterização:

• lesão traumática da coluna vertebral;
• dor local acentuada;
• deslocamento de vértebras;
• dormência nos membros;
  • paralisia dos membros.

Atendimento:

1. Observe a respiração da vítima. Se houver parada respiratória, inicie a respiração boca-a-boca;

2. Transporte o acidentado com muito cuidado, em maca ou padiola;

3. Empregue pelo menos 4 pessoas para levantar o acidentado e levá-lo até a maca, movimentando seu corpo em um tempo só, como se fosse um bloco único, sem lhe torcer a cabeça ou os membros.

A remoção ou movimentação de um acidentado deve ser feita com o máximo cuidado para não agravar as lesões existentes. Antes de transportar o paciente, devem-se tomar as seguintes providências:

1. Controle a hemorragia. Na presença de hemorragia abundante, a movimentação da vítima pode levar rapidamente ao estado de choque.
2. Se houver parada respiratória, inicie imediatamente a respiração boca-a-boca.
3. No caso de parada circulatória, faça massagem cardíaca associada à respiração artificial.
4. Imobilize as fraturas.

Para a condução do paciente, pode-se improvisar uma padiola razoável amarrando-se cobertores dobrados em duas varas resistentes. Uma tábua larga também pode ser utilizada para o transporte, com o auxílio de várias pessoas.

Manual do Condutor 25

Para erguer do chão um acidentado, três ou quatro pessoas serão necessárias, sobretudo se houver suspeita de fraturas. Nesses casos, amarre os pés do acidentado e o erga em posição horizontal, como um só bloco, levando-o até a maca.

No caso de uma pessoa inconsciente, mas sem evidência de fraturas, duas pessoas bastam para o levantamento e o transporte. Lembre-se sempre de não fazer movimentos bruscos.

1. Movimente o acidentado o menos possível;
2. Evite arrancadas bruscas ou súbitas paradas durante o transporte;
3. Mantenha a calma. O transporte deve ser feito sempre em baixa velocidade. É mais seguro e mais cômodo para o paciente;
4. Não interrompa, sob nenhum pretexto, a respiração artificial ou a massagem cardíaca, se estas forem necessárias. Nem mesmo durante o transporte.

No caso de dúvida sobre os procedimentos a seguir, ou em estado de grande nervosismo, o socorrista deve pedir ajuda a outras pessoas.

Anexo I – Glossário

O Código de Trânsito Brasileiro introduz um glossário com a definição de conceitos básicos apresentados na lei, o qual transcrevemos abaixo, em sua totalidade:
ACOSTAMENTO – parte da via diferenciada da pista de rolamento destinada à parada ou estacionamento de veículos, em caso de emergência, e à circulação de pedestres e bicicletas, quando não houver local apropriado para esse fim.
AGÊNTÉ DA AUTORIDADE DE TRÂNSITO – pessoa, civil ou policial militar, credenciada pela autoridade de trânsito para o exercício das atividades de fiscalização, operação, policiamento ostensivo de trânsito ou patrulhamento.
AUTOMÓVEL – veículo automotor destinado ao transporte de passageiros, com capacidade para até oito pessoas, sem contar o condutor.
AUTORIDADE DE TRÂNSITO – dirigente máximo de órgão ou entidade executivo integrante do Sistema Nacional de Trânsito ou pessoa por ele expressamente credenciada.
BALANÇO TRASEIRO – distância entre o plano vertical passando pelos centros das rodas traseiras extremas e o ponto mais recuado do veículo, considerando-se todos os elementos rigidamente fixados ao mesmo.
BICICLETA – veículo de propulsão humana, dotado de duas rodas, não sendo, para efeito deste Código, similar à motocicleta, motoneta e ciclomotor.
BICICLETÁRIO – local, na via ou fora dela, destinado ao estacionamento de bicicletas.
BONDE – veículo de propulsão elétrica que se move sobre trilhos.

BORDO DA PISTA – margem da pista, podendo ser demarcada por linhas longitudinais de bordo que delineiam a parte da via destinada à circulação de veículos.

CALÇADA – parte da via, normalmente segregada e em nível diferente, não destinada à circulação de veículos, reservada ao trânsito de pedestres e, quando possível, à implantação de mobiliário urbano, sinalização, vegetação e outros fins.

CAMINHÃO-TRATOR – veículo automotor destinado a tracionar ou arrastar outro.

CAMINHONETE – veículo destinado ao transporte de carga com peso bruto total de até três mil e quinhentos quilogramas.

CAMIONETA – veículo misto destinado ao transporte de passageiros e carga no mesmo compartimento.

CÂNTEIŘO CENTRAL – obstáculo físico construído como separador de duas pistas de rolamento, eventualmente substituído por marcas viárias (canteiro fictício).

CAPACIDADE MÁXIMA DE TRAÇÃO – máximo peso que a unidade de tração é capaz de tracionar, indicado pelo fabricante, baseado em condições sobre suas limitações de geração e multiplicação do momento de força e resistência dos elementos que compõem a transmissão.

CARRÉATA – deslocamento em fila na via de veículos automotores em sinal de regozijo, de reivindicação, de protesto cívico ou de uma classe.

CARRO DE MÃO – veículo de propulsão humana utilizado no transporte de pequenas cargas.

CARROÇA – veículo de tração animal destinado ao transporte de carga.

CATADIÓPTRICO – dispositivo de reflexão e refração da luz utilizado na sinalização de vias e veículos (olho de gato).

CHARRETE – veículo de tração animal destinado ao transporte de pessoas.

CICLO – veículo de pelo menos duas rodas a propulsão humana.

CICLOFAIXA – parte da pista de rolamento destinada à circulação exclusiva de ciclos, delimitada por sinalização específica.

CICLOMOTOR – veículo de duas ou três rodas, provido de um motor de combustão interna, cuja cilindrada não exceda a cinquenta centímetros cúbicos (3,05 polegadas cúbicas) e cuja velocidade máxima de fabricação não exceda a cinquenta quilômetros por hora.

CICLOVIA – pista própria destinada à circulação de ciclos, separada fisicamente do tráfego comum.

CONVERSÃO – movimento em ângulo, à esquerda ou à direita, de mudança da direção original do veículo.

CRUZAMENTO – interseção de duas vias em nível.

DISPOSITIVO DE SEGURANÇA – qualquer elemento que tenha a função específica de proporcionar maior segurança ao usuário da via, alertando-o sobre situações de perigo que possam colocar em risco sua integridade física e dos demais usuários da via, ou danificar seriamente o veículo.

ESTACIONAMENTO – imobilização de veículos por tempo superior ao necessário para embarque ou desembarque de passageiros.

ESTRADA – via rural não pavimentada.

FAIXAS DE DOMÍNIO – superfície lindeira às vias rurais, delimitada por lei específica e sob responsabilidade do órgão ou entidade de trânsito competente com circunscrição sobre a via.

Manual do Condutor 27

FAIXAS DE TRÂNSITO – qualquer uma das áreas longitudinais em que a pista pode ser subdividida, sinalizada ou não por marcas viárias longitudinais, que tenham uma largura suficiente para permitir a circulação de veículos automotores.

FISCALIZAÇÃO – ato de controlar o cumprimento das normas estabelecidas na legislação de trânsito, por meio do poder de polícia administrativa de trânsito, no âmbito de circunscrição dos órgãos e entidades executivos de trânsito e de acordo com as competências definidas neste Código.

FOCO DE PEDESTRES – indicação luminosa de permissão ou impedimento de locomoção na faixa apropriada.

FREIO DE ESTACIONAMENTO – dispositivo destinado a manter o veículo imóvel na ausência do condutor ou, no caso de um reboque, se este se encontra desengatado.

FREIO DE SEGURANÇA OU MOTOR – dispositivo destinado a diminuir a marcha do veículo no caso de falha do freio de serviço.

FREIO DE SERVIÇO – dispositivo destinado a provocar a diminuição da marcha do veículo ou pará-lo.

GESTOS DE AGENTES – movimentos convencionais de braço, adotados exclusivamente pelos agentes de autoridades de trânsito nas vias, para orientar, indicar o direito de passagem dos veículos ou pedestres ou emitir ordens, sobrepondo-se ou completando outra sinalização ou norma constante deste Código.

GESTOS DE CONDUTORES – movimentos convencionais de braço, adotados exclusivamente pelos condutores, para orientar ou indicar que vão efetuar uma manobra de mudança de direção, redução brusca de velocidade ou parada.

ILHA – obstáculo físico, colocado na pista de rolamento, destinado à ordenação dos fluxos de trânsito em uma interseção.

INFRAÇÃO – inobservância a qualquer preceito da legislação de trânsito, às normas emanadas do Código de Trânsito, do Conselho Nacional de Trânsito e a regulamentação estabelecida pelo órgão ou entidade executiva do trânsito.

INTERRUPÇÃO DE MARCHA – imobilização do veículo para atender a circunstância momentânea do trânsito.

INTERSEÇÃO – todo cruzamento em nível, entroncamento ou bifurcação, incluindo as áreas formadas por tais cruzamentos, entroncamentos ou bifurcações.

LICENCIAMENTO – procedimento anual, relativo a obrigações do proprietário de veículo, comprovado por meio de documento específico (Certificado de Licenciamento Anual).

LOGRADOURO PÚBLICO – espaço livre destinado pela municipalidade à circulação, parada ou estacionamento de veículos, ou à circulação de pedestres, tais como calçada, parques, áreas de lazer, calçadões.

LOTAÇÃO – carga útil máxima, incluindo condutor e passageiros, que o veículo transporta, expressa em quilogramas para os veículos de carga, ou número de pessoas, para os veículos de passageiros.

LOTE LINDEIRO – aquele situado ao longo das vias urbanas ou rurais e que com elas se limita.

LUZ ALTA – facho de luz do veículo destinado a iluminar a via até uma grande distância do veículo.

LUZ BAIXA – facho de luz do veículo destinada a iluminar a via diante do veículo, sem ocasionar ofuscamento ou incômodo injustificáveis aos condutores e outros usuários da via que venham em sentido contrário.

LUZ DE FREIO – luz do veículo destinada a indicar aos demais usuários da via, que se encontram atrás do veículo, que o condutor está aplicando o freio de serviço.
LUZ INDICADORA DE DIREÇÃO (pisca-pisca) – luz do veículo destinada a indicar aos demais usuários da via que o condutor tem o propósito de mudar de direção para a direita ou para a esquerda.
LUZ DE MARCHA À RÉ – luz do veículo destinada a iluminar atrás do veículo e advertir os demais usuários da via que o veículo está efetuando ou a ponto de efetuar uma manobra de marcha à ré.
LUZ DE NEBLINA – luz do veículo destinada a aumentar a iluminação da via em caso de neblina, chuva forte ou nuvens de pó.
LUZ DE POSIÇÃO (lanterna) – luz do veículo destinada a indicar a presença e a largura do veículo.
MANOBRA – movimento executado pelo condutor para alterar a posição em que o veículo está no momento em relação à via.
MARCAS VIÁRIAS – conjunto de sinais constituídos de linhas, marcações, símbolos ou legendas, em tipos e cores diversas, apostos ao pavimento da via.
MICROÔNIBUS – veículo automotor de transporte coletivo com capacidade para até vinte passageiros.
MOTOCICLETA – veículo automotor de duas rodas, com ou sem sidecar, dirigido por condutor em posição montada.
MOTONETA – veículo automotor de duas rodas, dirigido por condutor em posição sentada.

MOTOR-CASA (MOTOR-HOME) – veículo automotor cuja carroçaria seja fechada e destinada a alojamento, escritório, comércio ou finalidades análogas.
NOITE – período do dia compreendido entre o pôr-do-sol e o nascer do sol.
ÔNIBUS – veículo automotor de transporte coletivo com capacidade para mais de vinte passageiros, ainda que, em virtude de adaptações com vista à maior comodidade destes, transporte número menor.
OPERAÇÃO DE CARGA E DESCARGA – imobilização do veículo, pelo tempo estritamente necessário ao carregamento ou descarregamento de animais ou carga, na forma disciplinada pelo órgão ou entidade executivo de trânsito competente com circunscrição sobre a via.
OPERAÇÃO DE TRÂNSITO – monitoramento técnico baseado nos conceitos de Engenharia de Tráfego, das condições de fluidez, de estacionamento e parada na via, de forma a reduzir as interferências, tais como veículos quebrados, acidentados, estacionados irregularmente atrapalhando o trânsito, prestando socorros imediatos e informações aos pedestres e condutores.
PARADA – imobilização do veículo com a finalidade e pelo tempo estritamente necessário para efetuar embarque ou desembarque de passageiros.
PASSAGEM DE NÍVEL – todo cruzamento de nível entre uma via e uma linha férrea ou trilho de bonde com pista própria.
PASSAGEM POR OUTRO VEÍCULO – movimento de passagem à frente de outro veículo que se desloca no mesmo sentido, em menor velocidade, mas em faixas distintas da via.

Manual do Condutor 29

PASSAGEM SUBTERRÂNEA – obra de arte destinada à transposição de vias, em desnível subterrâneo, e ao uso de pedestres ou veículos.

PASSARELA – obra de arte destinada à transposição de vias, em desnível aéreo, e ao uso de pedestres.

PASSEIO – parte da calçada ou da pista de rolamento, neste último caso, separada por pintura ou elemento físico separador, livre de interferências, destinada à circulação exclusiva de pedestres e, excepcionalmente, de ciclistas.

PATRULHAMENTO – função exercida pela Polícia Rodoviária Federal com o objetivo de garantir obediência às normas de trânsito, assegurando a livre circulação e evitando acidentes.

PESO BRUTO TOTAL – peso máximo que o veículo transmite ao pavimento, constituído da soma da tara mais a lotação.

PESO BRUTO TOTAL COMBINADO – peso máximo transmitido ao pavimento pela combinação de um caminhão-trator mais seu semi-reboque ou do caminhão mais o seu reboque ou reboques.

PISCA-ALERTA – luz intermitente do veículo, utilizada em caráter de advertência, destinada a indicar aos demais usuários da via que o veículo está imobilizado ou em situação de emergência.

PISTA – parte da via normalmente utilizada para a circulação de veículos, identificada por elementos separadores ou por diferença de nível em relação às calçadas, ilhas ou aos canteiros centrais.

PLACAS – elementos colocados na posição vertical, fixados ao lado ou suspensos sobre a pista, transmitindo mensagens de caráter permanente e, eventualmente, variáveis, mediante símbolo ou legendas pré-reconhecidas e legalmente instituídas como sinais de trânsito.

POLICIAMENTO OSTENSIVO DE TRÂNSITO – função exercida pelas Polícias Militares com o objetivo de prevenir e reprimir atos relacionados com a segurança pública e de garantir obediência às normas relativas à segurança de trânsito, assegurando a livre circulação e evitando acidentes.

PONTE – obra de construção civil destinada a ligar margens opostas de uma superfície líquida qualquer.

REBOQUE – veículo destinado a ser engatado atrás de um veículo automotor.

REGULAMENTAÇÃO DA VIA – implantação de sinalização de regulamentação pelo órgão ou entidade competente com circunscrição sobre a via, definindo, entre outros, sentido de direção, tipo de estacionamento, horários e dias.

REFÚGIO – parte da via, devidamente sinalizada e protegida, destinada ao uso de pedestres durante a travessia da mesma.

RENACH – Registro Nacional de Condutores Habilitados.

RENAVAM – Registro Nacional de Veículos Automotores.

RETORNO – movimento de inversão total de sentido da direção original de veículos.

RODOVIA – via rural pavimentada.

SEMI-REBOQUE – veículo de um ou mais eixos que se apóia na sua unidade tratora ou é a ela ligado por meio de articulação.

SINAIS DE TRÂNSITO – elementos de sinalização viária que se utilizam de placas, marcas viárias, equipamentos de controle luminosos, dispositivos auxiliares, apitos e gestos, destinados exclusivamente a ordenar ou dirigir o trânsito dos veículos e pedestres.

SINALIZAÇÃO – conjunto de sinais de trânsito e dispositivos de segurança colocados na via pública com o objetivo de garantir sua utilização adequada, possibilitando melhor fluidez no trânsito e maior segurança dos veículos e pedestres que nela circulam.

SONS POR APITO – sinais sonoros, emitidos exclusivamente pelos agentes da autoridade de trânsito nas vias, para orientar ou indicar o direito de passagem dos veículos ou pedestres, sobrepondo-se ou completando sinalização existente no local ou norma estabelecida neste Código.

TARA – peso próprio do veículo, acrescido dos pesos da carroçaria e equipamento, do combustível, das ferramentas e acessórios, da roda sobressalente, do extintor de incêndio e do fluido de arrefecimento, expresso em quilogramas.

TRAILER – reboque ou semi-reboque tipo casa, com duas, quatro, ou seis rodas, acoplado ou adaptado à traseira de automóvel ou camionete, utilizado em geral em atividades turísticas como alojamento, ou para atividades comerciais.

TRÂNSITO – movimentação e imobilização de veículos, pessoas e animais nas vias terrestres.

TRANSPOSIÇÃO DE FAIXAS – passagem de um veículo de uma faixa demarcada para outra.

TRATOR – veículo automotor construído para realizar trabalho agrícola, de construção e pavimentação e tracionar outros veículos e equipamentos.

ULTRAPASSAGEM – movimento de passar à frente de outro veículo que se desloca no mesmo sentido, em menor velocidade e na mesma faixa de tráfego, necessitando sair e retornar à faixa de origem.

UTILITÁRIO – veículo misto caracterizado pela versatilidade do seu uso, inclusive fora de estrada.

VEÍCULO ARTICULADO – combinação de veículos acoplados, sendo um deles automotor.

VEÍCULO AUTOMOTOR – todo veículo a motor de propulsão que circule por seus próprios meios, e que serve normalmente para o transporte viário de pessoas e coisas, ou para a tração viária de veículos utilizados para o transporte de pessoas e coisas. O termo compreende os veículos conectados a uma linha elétrica e que não circulam sobre trilhos (ônibus elétrico).

VEÍCULO DE CARGA – veículo destinado ao transporte de carga, podendo transportar dois passageiros, exclusive o condutor.

VEÍCULO DE COLEÇÃO – aquele que, mesmo tendo sido fabricado há mais de trinta anos, conserva suas características originais de fabricação e possui valor histórico próprio.

VEÍCULO CONJUGADO – combinação de veículos, sendo o primeiro um veículo automotor e os demais reboques ou equipamentos de trabalho agrícola, construção, terraplenagem ou pavimentação.

VEÍCULO DE GRANDE PORTE – veículo automotor destinado ao transporte de carga com peso bruto total máximo superior a dez mil quilogramas e de passageiros, superior a vinte passageiros.

VEÍCULO DE PASSAGEIROS – veículo destinado ao transporte de pessoas e suas bagagens.

Manual do Condutor 31

VEÍCULO MISTO – veículo automotor destinado ao transporte simultâneo de carga e passageiro.

VIA – superfície por onde transitam veículos, pessoas e animais, compreendendo a pista, a calçada, o acostamento, ilha e canteiro central.

VIA DE TRÂNSITO RÁPIDO – aquela caracterizada por acessos especiais com trânsito livre, sem interseções em nível, sem acessibilidade direta aos lotes lindeiros e sem travessia de pedestres em nível.

VIA ARTERIAL – aquela caracterizada por interseções em nível, geralmente controlada por semáforo, com acessibilidade aos lotes lindeiros e às vias secundárias e locais, possibilitando o trânsito entre as regiões da cidade.

VIA COLETORA – aquela destinada a coletar e distribuir o trânsito que tenha necessidade de entrar ou sair das vias de trânsito rápido ou arteriais, possibilitando o trânsito dentro das regiões da cidade.

VIA LOCAL – aquela caracterizada por interseções em nível não semaforizadas, destinada apenas ao acesso local ou a áreas restritas.

VIA RURAL – estradas e rodovias.

VIA URBANA – ruas, avenidas, vielas, ou caminhos e similares abertos à circulação pública, situados na área urbana, caracterizados principalmente por possuírem imóveis edificados ao longo de sua extensão.

VIAS E ÁREAS DE PEDESTRES – vias ou conjunto de vias destinadas à circulação prioritária de pedestres.

VIADUTO – obra de construção civil destinada a transpor uma depressão de terreno ou servir de passagem superior.

Anexo II – Sinalização de Trânsito

Placas de Regulamentação

De acordo com suas funções, as placas podem ser de regulamentação, de advertência e de indicação.

As placas de regulamentação têm a finalidade de comunicar aos usuários as condições, proibições, restrições ou obrigações no uso da via. Suas mensagens são imperativas, e o desrespeito a elas constitui infração.

Direito à Via e Velocidade

Parada obrigatória

Dê a preferência

Velocidade máxima permitida

Sentidos de Circulação Normas de Circulação

Sentido proibido

Sentido de circulação da via/pista

Siga em frente

Passagem obrigatória

Vire à direita

Duplo sentido de circulação

Proibido virar à esquerda

Proibido virar à direita

Siga em frente ou à esquerda

Siga em frente ou à direita

Proibido retornar à esquerda

Proibido retornar à direita

Vire à esquerda

Proibido ultrapassar

Proibido trânsito de caminhões

Proibido trânsito de veículos de tração animal

Proibido acionar buzina ou sinal sonoro

Proibido mudar de faixa ou pista de trânsito da esquerda para a direita

Proibido mudar de faixa ou pista de trânsito da direita para a esquerda

Ônibus, caminhões e veículos de grande porte mantenham-se à direita

Proibido trânsito de bicicletas

Alfândega

Conserve-se à direita

Proibido trânsito de veículos automotores

Normas de Circulação (Continuação)

Proibido trânsito de tratores e máquinas de obras

Uso obrigatório de corrente

Comprimento máximo permitido

Proibido trânsito de pedestres

Pedestre, ande pela esquerda

Pedestre, ande pela direita

Proibido estacionar

Circulação exclusiva de ônibus

Sentido de circulação na rotatória

Circulação exclusiva de bicicletas

Ciclista, transite à esquerda

Ciclista, transite à direita

Ciclistas à esquerda, pedestres à direita

Pedestres à esquerda, ciclistas à direita

Proibido trânsito de motocicletas, motonetas e ciclomotores

Proibido trânsito de ônibus

Circulação xclusiva de caminhão

Trânsito proibido a carros de mão

Advertência

Curva acentuada à esquerda

Curva acentuada à direita

Curva acentuada em "S" à esquerda

Curva acentuada em "S" à direita

Interseção em "T"

Pista sinuosa à esquerda

Curva à esquerda

Curva à direita

Curva em "S" á direita

Curva em "S" á esquerda

Cruzamento de vias

Pista sinuosa à direita

Via lateral à direita

Via lateral à esquerda

Bifurcação em "Y"

Confluência à direita

Advertência (Continuação)

Passagem de nível sem barreira

Manual do Condutor 35

Advertência (Continuação) Indicação

Aeroporto

ssagem de nível com barreira

Alargamento de pista à esquerda

Alargamento de pista à direita

Passagem sinalizada de ciclistas

Trânsito compartilhado por ciclistas e pedestres

Passagem sinalizada de pedestres

Passagem sinalizada de escolares

Pista dividida

Rua sem saída

Peso bruto total limitado

Peso limitado por eixo

Comprimento limitado

Placas de identificação de rodovias e estradas estaduais

↑ BRASÍLIA 96

BELO HORIZONTE 200

PEDÁGIO 1 km AUTOMÓVEL UTILITÁRIO ↓

Placas de pedágio

CEAGESP Inst. Butantă Zona Leste Dutra

Placas de orientação de destino

Dutra Zona Norte Centro

Rio de Janeiro Jacaréí Sta. Branca Salesópolis A 500 m

Placas indicativas de distância
Placas diagramadas

Indicação (Continuação)

ULTRAPASSE MAIS COM SEGURANÇA NA DÚVIDA NÃO ULTRAPASSE

ULTRAPASSE SEMPRE PELA ESQUERDA PARE FORA DA PISTA

Pq. Nacional de Itatiaia

Placa indicativa de distância de atrativos turísticos

Serviços Auxiliares

Abastecimento Restaurante Aeroporto Estacionamento

para trailer

Serviço telefônico

Pronto socorro

Hotel Transporte

sobre água

Passagem protegida para pedestres

Serviço mecânico

Serviço sanitário

Área de campismo

Ponto de parada

Manual do Condutor 37

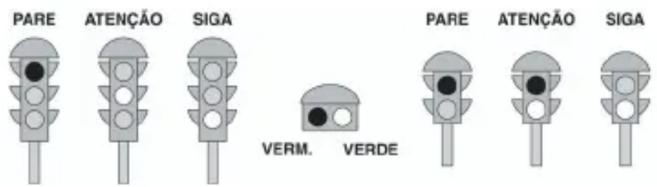

Sinais Luminosos

PARE ATENÇÃO SIGA VERM. VERDE PARE ATENÇÃO SIGA

Marcas Viárias

Conjunto de sinais constituído de linhas, marcações, legendas ou símbolos pintados ou fixados no pavimento da via.

Cores Utilizadas

1. Amarelo – associado à regulação de fluxos de sentidos opostos e controle de estacionamento e parada;
2. Branco – associado à regulação de fluxos de mesmo sentido, delimitação de pistas, pintura de símbolos e legendas, assim como regulação de movimentos de pedestres;
3. Vermelho – associado à limitação de espaço para deslocamento de biciclos leves.

Exemplos de Marcas Viárias

Divide a via em duas mãos direcionais e permite a ultrapassagem.

Divide a via em duas mãos direcionais e não permite a ultrapassagem.

Dividem a via em duas mãos direcionais e não permitem a ultrapassagem.

Dividem a via em duas mãos direcionais, sendo a 1ª faixa à esquerda do motorista contínua e proibida a ultrapassagem.

Sinalização Horizontal

Linhas de estímulo à redução de velocidade

calçada → → → calçada

Marcação de área de conflito

Marcação de área de cruzamento com faixa exclusiva

Linhas de “Dê a Preferência”

Marcação de cruzamento rodocicloviário

Sinalização Horizontal (Continuação)

Separação de fluxo de tráfego de sentidos opostos

guia calçada

Exemplo de aplicação

calçada

calçada

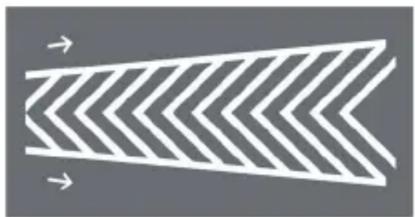

Separação de fluxo de tráfego do mesmo sentido

calçada → → calçada

Marcas de delimitação e controle de estacionamento e/ou parada

calçada

Linha de indicação de proibição de estacionamento e/ou parada (amarela)

calçada

Adverte acerca de condições de operação da via e complementa os sinais de regulamentação e advertência.

Sinalização Horizontal (Continuação)

Indicam e alertam o condutor sobre situações específicas na via: "Dê a Preferência".

Pela ordem:
- Bicicleta
- Cruzamento rodoferroviário
- Interseção com via que tem preferência
- Serviços de saúde
- Deficiente físico

A sinalização de trânsito também inclui a gesticulação, que pode ser feita por condutores de veículos ou por agentes da autoridade de trânsito.

Vejamos alguns exemplos de gestos regulamentares de condutores de veículos:

Sinalização de ObrasGestos de Sinaliza

Outros

Além dos elementos aqui apresentados, a sinalização inclui também sinais sonoros que podem ser produzidos por condutores (buzina) ou pelas autoridades de trânsito (apito).

Em relação à buzina, a lei introduz algumas restrições ao seu uso.

Para mais informações, consulte a seção sobre Normas de Circulação deste manual.

Por último há marcos de sinalização adicional, como tachões e elementos indicativos de entradas de pontes, além de indicadores viários quanto a obstáculos na pista. Todos esses devem estar sempre devidamente dotados de refletores.

A emoção de pilotar com segurança

Você acaba de adquirir o veículo ideal para os dias de hoje.

Agora você vai chegar mais rapidamente, vai mais facilmente, além de fazer muita economia. Vai também se sentir livre e ter emoções que só uma moto pode dar a você.

Com esse manual você vai desfrutar de tudo isso com muita segurança.

Bem-vindo ao maravilhoso mundo das duas rodas.

Diariamente, antes de sair, faça uma inspeção em sua motocicleta.

Observe:

• Barulhos estranhos no motor
- Vazamentos
- Parafusos soltos.

Folga da embreagem Seta Seta Folga do freio dianteiro Espelho retrovisor Espelho retrovisor Combustivel

Verifique o procedimento para a inspeção no MANUAL DO PROPRIETÁRIO

Luz do freio Folga e lubrificação da corrente HONDA Farol Buzina Pressão e estado dos pneus Folga do freio traseiro Nível do óleo do cárter

EQUIPAMENTOS DE SEGURANÇA

O capacete é um equipamento indispensável ao motociclista.

A falta do capacete é responsável pela maior parte dos acidentes fatais.

Escolha um capacete de cor clara, que se ajuste bem à sua cabeça e prenda-o bem para que não escape na hora em que você precisar dele.

Capacete

Use sempre capacete regulamentado.

A legislação brasileira prevê as condições de uso e requisitos técnicos que garantem sua segurança.

Certifique-se da presença do selo de aprovação INMETRO em seu capacete. Ele assegura a conformidade com a legislação.

Vestimenta

Roupa também é segurança.

Na cidade ou na estrada, pilote adequadamente vestido.

• Jaqueta de cor clara e viva, de tecido resistente ou couro.
• Botas ou calçado fechado.
  • Luvas
• Óculos ou viseira

Instrua a garupa sobre a importância dos equipamentos.

O uso de óculos apropriados para proteção dos olhos é obrigatório por legislação sempre que o capacete não possuir viseira própria.

Consulte sempre o Código de Trânsito e as legislações do CONTRAN.

POSTURA

A boa postura é necessária para que você se canse menos e obtenha um melhor desempenho.

Normal

CABEÇA: em posição vertical, olhando para a frente.

BRAÇOS: relaxados, com cotovelos apontados para baixo.

OMBROS: relaxados.

MÃOS: punhos abaixados em relação à mão, segurando o centro da manopla

JOELHOS: pressionando levemente o tanque de combustível.

PÉS: paralelos ao solo, com o salto do sapato encaixado na pedaleira. A ponta do pé sobre os pedais do freio e câmbio.

QUADRIL: junto do tanque, em posição que permita virar o guidão sem esforço nos ombros.

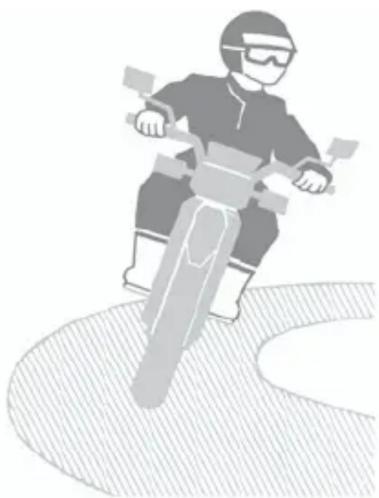

Curvas

Nas curvas, você deverá inclinar o corpo junto com a moto.

Quanto maior a velocidade ou menor o raio de curva, maior deverá ser a inclinação.

Para manobras rápidas e em curvas de pequenos raios, incline a moto mais que o corpo.

Quando necessitar de grande inclinação em curva, incline o corpo mais que a moto.

Você é capaz de reduzir mais de 50% da distância de parada se souber frear corretamente.

A motocicleta tem freios com acionamentos independentes, que devem ser dosados adequadamente.

Uso dos freios

Na hora da frenagem, o peso da motocicleta recai na roda dianteira, fazendo com que o freio dianteiro seja o maior responsável pela frenagem.

Use os dois freios simultaneamente. Mas quanto mais rápido você tiver que parar, utilize mais intensamente o freio dianteiro, porém de forma gradativa.

Em declives, utilize também o freio motor.

Importante: em pisos molhados e escorregadios, tome cuidado para não deixar a roda travar, evitando uma derrapagem.

ATRITO

Distância de frenagem

Velocidade: 50 km/h

traseiro + dianteiro

18 m

só dianteiro

24 m

só traseiro

VISÃO

Pela visão você recebe 90% das informações necessárias a sua segurança.

Portanto, esteja atento ao seguinte:

• A velocidade diminui seu campo de visão.
• Não fixe o olhar em apenas um ponto.
• Para aumentar seu ângulo de visão, movimente seu olhar constantemente.

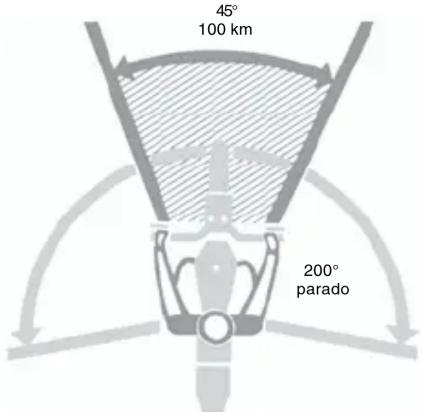

45° 100 km 200° parado

Antes de sair, mudar de faixa ou fazer conversões, use os retrovisores e olhe sobre os ombros para cobrir as áreas fora do seu campo visual.

Visão pelo espelho retrovisor
Visão sobre os ombros

espelho retrovisor os ombros

APAREÇA

Na maioria dos acidentes de moto envolvendo automóveis ou pedestres, estes alegam não ter visto a motocicleta.

Para se tornar visível:

• Use capacete e jaquetas de cores claras e vivas.
• Use farol aceso, mesmo de dia.

Sinalize: mostre suas intenções antes de mudar de direção ou parar.

Use o adesivo refletivo no capacete

Não se coloque na área sem visibilidade do motorista.

área sem visibilidade área sem visibilidade

DISTÂNCIA DE SEGUIMENTO

Dois segundos é o tempo de que você necessita para identificar o perigo e acionar o freio. Por isso, mantenha uma distância segura do carro que está a sua frente.

cinquenta e um, cinquenta e dois 2 segundos

Comece a contar: “cinquenta e um, cinquenta e dois”, quando a traseira do carro passar por um ponto fixo. Se, quando você terminar de contar, a roda dianteira da moto passar pelo mesmo ponto, você estará a uma distância segura.

Importante: em dias de chuva, esta distância deve ser duplicada.

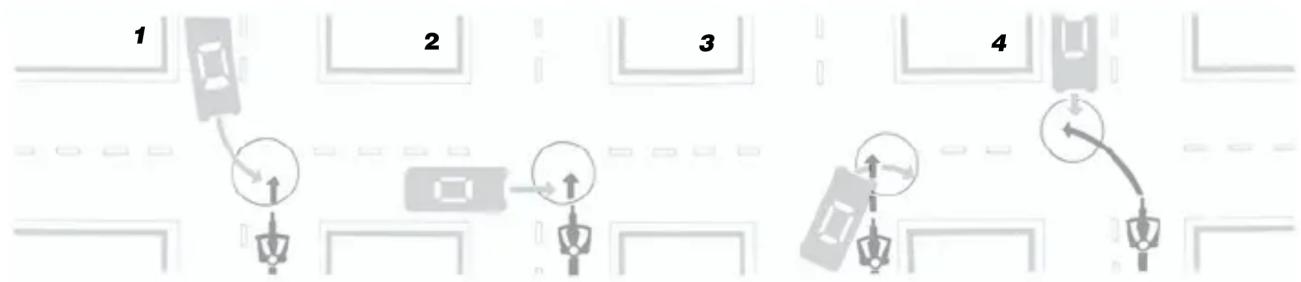

CRUZAMENTOS

As estatísticas mostram que grande parte dos acidentes ocorrem em cruzamentos.

As situações abaixo são as mais comuns.

Fique atento a elas:

A conversão à esquerda, em ruas de mão dupla (ver figura 4), é perigosa e deve ser evitada sempre que for possível fazer um retorno.
