MANUAL DE UTILIZADOR GT-DC-01 Topcraft

Tabla auxiliar....Página 12-13

medio ambiente....Página 14

Conteúdo....Página 15

Especificações Técnicas ..... Página 15

Notas de segurança....Página 17

Funções....Página 18

Manutenção / Guardar....Página 18-19

Instruções....Página 19-20

Colocação da pilha ..... Página 20-21

Notas relativas às pilhas ..... Página 22-23

Resolução de problemas....Página 24-25

Medições.... Página 25

Tabela de ajuda....Página 26-27

Protecção do meio ambiente /

Eliminação....Página 28

Declaração de conformidade ..... Página 28

Garantia....Página 32-34

Cartão de garantia....Página 35-36

• Paquímetro digital
• Pilha botão de 1,5 V
• Estojo
• Manual de instruções
• Cartão de garantia

ESPECIFICAÇÕES TÉCNICAS

Resolução: 0,01mm

Finte de alimentação: 1,5 V, LR 44

1 pilha tipo botão

Velocidade da medição: ≤ 1,5 m/s

Temperatura de funcionamento: 0 \~ + 40°C

Humidade relativa do ar: < 80 %

Temperatura de armazenamento: -10^ C \~ +60°C

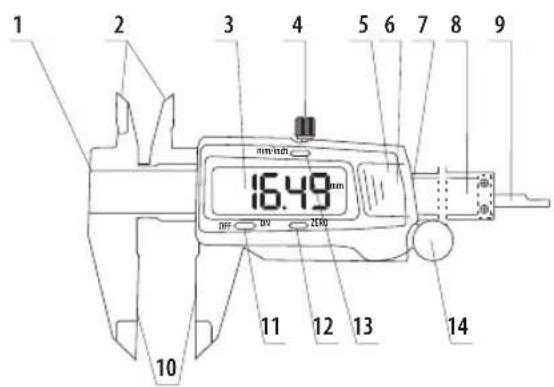

DIAGRAMA ESQUEMÁTICO

1. Superfície graduada
2. Medição interior
3. Visor LCD
4. Parafuso de segurança
5. Pilha botão (1,5 V)
6. Tampa da pilha
7. Deslocador
8. Revestimento de protecção

9. Vareta de profundidade

10. Medição exterior

11. Interruptor de ligar e desligar (ON/OFF)
12. Botão de reposição (ZERO)
13. Mudança do sistema métrico para polegadas (mm/inch)
14. Roda de ajuste

1 2 3 4 5 6 7 8 9 10 11 12 13 14 16.49 mm OFF OFF 200

NOTAS DE SEGURANÇA

• Perigo de ferimentos: as arestas de medição são afiadas e pontiagudas! Apenas deve, portanto, segurar no aparelho de medição pelas pegas.
• Não deixe as crianças brincarem com o aparelho, pois poderão magoar-se das áreas de medição afiadas, podendo até engolir a pilha ou mesmo a tampa da pilha.
• Tenha muito cuidado ao efectuar medições em superfícies sensíveis de forma a não as deixar riscadas.
• Não submeta qualquer parte do paquímetro a cargas eléctricas (por exemplo aquando de gravações com canetas eléctricas), dado que isso poderá danificar o circuito electrónico.
• O aparelho foi concebido para a utilização privada e para as quantidades por norma usadas a nível privado. Não é adequada para a utilização industrial em oficinas, etc.

FUNÇÕES

1. A reposição a zero numa posição qualquer facilita as medições graduadas. Carregue no botão (ZERO) para estabelecer o ponto zero. Desta forma torna-se possível a realização de medições diferenciais (as medições negativas são apresentadas com um „-„).
2. Troca entre Inch/mm em qualquer posição. Carregue no botão mm/inch para mudar o resultado da medição para a outra unidade.
3. Para medições muito precisas pode usar-se o paquímetro com a roda de medição de uma forma particularmente precisa.
4. Ligar e desligar de forma automática e de forma manual.

MANUTENÇÃO / GUARDAR

1. Antes da utilização limpe a superfície da escala de medição com um pano seco e limpo (ou embebido em óleo de limpeza). Proteja a escala de medição de líquidos aquosos.

2. Apenas efectue a limpeza com um pano seco e um pouco de óleo de limpeza; não use água, solventes ou material de limpeza abrasivo.

3. Retire a pilha quando não usar o instrumento durante muito tempo.
4. De preferência guarde sempre o paquímetro no estojo, de forma a protegê-lo de forma ideal.

INSTRUÇÕES

1. Preparação:

(1) Limpe a superfície da escala de medição e as superfícies a medir.
(2) Solte o parafuso de segurança e mova o deslocador de forma a verificar se este se desloca bem sobre toda a zona de medição.
(3) Coloque a pilha conforme se descreve na página 20.
(4) Ligue o aparelho e controle se as indicações no visor LCD e todos os botões funcionam correctamente.

2. Medição:

(1) Carregue no botão On/Off para o ligar. O aparelho também se liga através do accionamento do paquímetro.
(2) Carregue no botão mm/inch para escolher a unidade de medida desejada.
(3) Mova o deslocador até que as duas superfícies de medição exterior se toquem ligeiramente, de seguida carregue no botão (ZERO) para iniciar a medição regular. Poderá fixar o paquímetro com o parafuso de segurança, para fixar o resultado da medição.
(4) Carregue no botão On/Off para desligar o aparelho; se o deslocar não se voltar a mover depois de terminadas as medições, o visor desliga-se automaticamente após 4 a 5 minutos.

COLOCAÇÃO DA PILHA

Uma indicação anómala (algarismos intermitentes ou sem apresentação de qualquer indicação) indica que a pilha tem uma carga baixa e que deve ser substituída.

Retire a tampa da pilha no sentido da seta e coloque um pilha, ou substitua uma pilha usada por uma nova. Ao colocar a pilha tenha em atenção a polaridade correcta, o pólo positivo da pilha deverá apontar para cima.

Após a colocação da pilha volta a fechar a tampa da pilha. Se a pilha comprada não funcionar perfeitamente (pouca carga devido ao facto de estar guardada durante muito tempo o a que a levou a descarregar sozinha) dirija-se ao fornecedor.

Notas:

1. Após a colocação da pilha o paquímetro necessita de alguns segundos (cerca de 5 a 6 segundos) para se regular. Apenas após o processo de regulação pode ligar-se o paquímetro.
2. Volte a regular o ponto zero da medição após a substituição da pilha.

NOTAS RELATIVAS ÀS PILHAS

• Nunca tente voltar a carregar pilhas não recarregáveis. Perigo de explosão!
• Mantenha as pilhas longe das crianças, não as atire para o lume, não as curto-circuite nem tente desmontar.
• Procure imediatamente um médico no caso de ingestão de uma pilha.
• Se necessário, antes da colocação das pilhas limpe os seus contactos, bem como os contactos do aparelho.
• Retire imediatamente as pilhas gastas do aparelho. Perigo elevado de vazamento!
• Não exponha as pilhas a condições extremas, não as colocando por exemplo sobre aquecedores nem as expondo a radiação solar directa! Perigo elevado de vazamento!

• No caso de um não-cumprimento destas instruções é possível que as pilhas descarreguem além da sua tensão final e haja um vazamento. De forma a evitar danos retire imediatamente as pilhas.

• Evite o contacto com a pele, os olhos e as membranas mucosas. No caso de contacto com ácido das pilhas lave imediatamente a zona afectada com água em abundância e procure imediatamente um médico.

• No caso de uma não-utilização prolongada retire a pilha do interior do aparelho.

Eliminação das pilhas

• As pilhas e baterias não devem ser colocadas no lixo doméstico!
• Cada consumidor tem a obrigação de entregar as pilhas e baterias num ponto de recolha da sua comunidade, município ou numa loja. Desta forma é possível submeter todas as pilhas e baterias a uma reciclagem amiga do ambiente.

As pilhas e baterias que contêm material poluente encontram-se assinaladas por este sinal e por símbolos químicos (Cd para o cádmio, Hg para o mercúrio e Pb para o chumbo).

RESOLUÇÃO DE PROBLEMAS

Problema	Causa possível	Solução
Indicação do visor está intermitente	Pouca carga	Substituir a pilha
O visor não apresenta qualquer indicação	1. Pouca carga2. Mau contacto	1. Substituir a pilha2. Colocar correctamente a pilha
Indicação fixa ou intermitente	Falha ocasional no sistema elec-trónico	Retirar a pilha e voltar a colocá-la após um minuto

ATENÇÃO:

No caso de uma descarga electrostática sobre a estrutura é possível que a indicação seja reposta ou que seja apresentado um valor errado. Nesse caso deverá repetir-se a medição. Para tal comece por desligar e voltar a ligar o aparelho, repondo as definições a zero clicando no botão ZERO.

MEDIÇÕES

a) Medição exterior b) Medição de profundidade c) Medição interior d) Medição de ressalto
a) b) c) d)

Dica

Para efectuar medições mais precisas use a roda de ajuste, pois facilita uma regulação mais precisa do paquímetro.

TABELA DE AJUDA

Tabela de ajuda prática para roscas (veja também a parte traseira do paquímetro):

Coluna 1: diâmetro da rosca

Coluna 3: diâmetro mínimo do furo

Coluna 4: diâmetro adequado para a broca

Metr. ISO
Nenn	Stg	Kern	Bohr
major	pitch	minor	drill
ext.	Pas	int	mèche
extr.	Paso	núcleo	broca
∅ mm	mm	∅ mm	∅ mm
3 0,5 2,46 2,5
4 0,7 3,24 3,3
5 0,8 4,13 4,2
6 1 4,92 5
8 1,25 6,65 6,8
10 1,5 8,38 8,5
12 1,75 10,11		10,2
16 2		13,84	14
20 2,5 17,29		17,5

Whitworth

∅ in Gg/in ∅ mm ∅ mm

1/4 20 4,72 5,0

5/16 18 6,13 6,4

3/8 16 7,49 7,7

1/2 12 9,99 10,25

5/8 11 12,92 13,25

3/4 10 15,8 16,25

7/8 9 18,61 19

1 8 21,34 21,75

PROTECÇÃO DO MEIO AMBIENTE / ELIMINAÇÃO

No interesse do meio ambiente recicle correctamente o paquímetro. Não o coloque no lixo doméstico, entregando-o num local de recolha de lixo electrónico.

Antes de o fazer retire a pilha do seu interior e entregue-a num ponto de recolha adequado. Também as embalagens são matérias-primas! Reintroduza-as no ciclo das matérias-primas. Poderá consultar os endereços e horários de abertura dos pontos de recolha junto das suas autoridades locais.

DECLARAÇÃO DE CONFORMIDADE

Garantimos a conformidade do produto de acordo com os padrões e as normas estabelecidos por lei. Poderá consultar a declaração de conformidade na íntegra em www.gt-support.de.

CONDICIONES DE GARANTÍA

O produto adquirido por si foi fabricado com o maior cuidado e submetido a um controlo permanente durante a sua produção.

O período de garantia é de 3 anos e tem início na data de aquisição.

Se, apesar dos processos cuidados de produção e de verificação, existir uma anomalia no aparelho, a reparação deve ser efectuada por especialistas.

No caso de qualquer pedido de informação ou de peças de substituição, indique sempre o modelo conforme a placa de indicação do modelo do aparelho.

O serviço de garantia é prestado de acordo com as disposições legais/específicas de cada país (comprovação mediante factura). Ficam excluídos do serviço de garantia, os danos que sejam provocados por desgaste natural, sobrecarga ou manuseamento inadequado.

No caso de reclamação, contacte primeiro o serviço de apoio ao cliente. Este serviço terá todo o prazer de o informar relativamente aos procedimentos a seguir. Por favor, NÃO envie o seu artigo sem que lhe seja requerido!

Deve guardar o talão de compra como comprovativo da mesma.

A presente garantia não se aplica no caso de danos causados por acidente, manuseamento inadequado e/ou força maior.

O direito à garantia será anulado se pessoas não autorizadas tiverem realizado qualquer tipo de manipulação no aparelho.

No caso de envio do aparelho ao nosso serviço, certifique-se que o mesmo seja feito numa embalagem adequada. Não nos responsabilizamos por quaisquer danos devidos ao transporte.

No caso de necessitar o nosso serviço de garantia, dirija-se por favor ao nosso serviço de apoio ao cliente:

Globaltronics Service Center Número verde: 00800 45622000 (gratuito) [e-mail]

TARJETA DE LA GARANTÍA / CARTÃO DA GARANTIA

SEPARE ESTA TARJETA Y ADJÚNTELA AL APARATO. DESTAQUE ESTE CARTÃO E JUNTE-O AO APARELHO.

3 anos de garantia a partir da data de compra. No caso de utilização do serviço de garantia, o aparelho defeituoso deverá ser acompanhado do cartão da garantia e do comprovativo de compra. Os cartões de garantia não poderão ser considerados se forem enviados posteriormente.

E43076 (ES), E43077 (PT) I/10/10 (ES), IV/09/10 (PT)
