Marca	BRANDT
Modelo	AD1036B
Tipo de produto	Exaustor trapezoidal
Alimentação elétrica	220-240 V ~ 50 Hz, monofásico
Fusível recomendado	10 A ou 16 A
Cabo de alimentação	H05 VVF 2 condutores 0,75 mm² (neutro + fase)
Velocidades	3 velocidades (baixa, média, alta)
Iluminação	Lâmpada E14 40 W (substituível)
Distância mínima ao plano de cozimento	70 cm (ou mais se especificado pela placa de cozimento)
Modos de funcionamento	Evacuação externa ou recirculação (com filtro de carvão ativado)
Diâmetro do duto de evacuação	Mínimo 125 mm (recomendado 150 mm)
Filtros	Filtro metálico (cassete) + filtro de carvão ativado (opcional para recirculação)
Manutenção do filtro metálico	Limpeza mensal na máquina de lavar louça ou com detergente doméstico
Manutenção do filtro de carvão	Substituição anual (referência na placa de características)
Limpeza externa	Pano macio com detergente doméstico diluído, sem abrasivo
Instruções de segurança importantes	Não flambar sob o exaustor, vigiar frituras, não usar com fogão a combustível (lenha, carvão)
Instalação	Fixação na parede, chaminé telescópica, respeitar DTU 61.1 na França
Acessórios fornecidos	Adaptador para duto 125 mm, suporte de chaminé, defletor plástico
Serviço ao consumidor	0892 02 88 01 (0,34 €/min) - SERVIÇO AO CONSUMIDOR BRANDT, BP 9526, 95069 CERGY PONTOISE CEDEX

Perguntas frequentes - AD1036B BRANDT

Como instalar meu exaustor BRANDT AD1036B?

A instalação requer respeitar uma distância mínima de 70 cm entre o plano de cozimento e o exaustor. Para evacuação externa, conecte o duto (mín. ∅125 mm) a uma saída externa. Para recirculação, adicione um filtro de carvão ativado e use o defletor fornecido. Fixe a chaminé telescópica conforme os gabaritos e aparafuse o exaustor na parede. Consulte o manual para mais detalhes.

Como limpar os filtros do exaustor?

Os filtros metálicos devem ser limpos pelo menos uma vez por mês. Remova-os, lave-os na máquina de lavar louça na posição vertical ou com detergente doméstico, enxágue e seque. Os filtros de carvão (para recirculação) devem ser substituídos todos os anos. Nunca use produtos abrasivos ou esponjas metálicas.

Como trocar a lâmpada do exaustor?

Antes de qualquer intervenção, desligue o exaustor da rede elétrica (desconecte ou desligue o disjuntor). Remova os filtros metálicos, desparafuse a lâmpada defeituosa (E14, 40W máx) e substitua-a. Remonte os filtros.

Qual é a diferença entre os modos evacuação e recirculação?

No modo evacuação, o ar é expelido para o exterior através de um duto. No modo recirculação, o ar é filtrado por um filtro de carvão ativado e depois devolvido ao ambiente. Use a recirculação se nenhuma saída externa estiver disponível ou se você tiver um fogão a combustível.

Qual é a distância de segurança entre o exaustor e a placa de cozimento?

A distância mínima é de 70 cm. Se sua placa de cozimento especificar uma distância superior, respeite-a. Nunca instale o exaustor abaixo dessa distância.

Posso usar o exaustor sem filtro metálico?

Não, os filtros metálicos são essenciais para reter as gorduras e proteger o motor. Nunca opere o exaustor sem os filtros instalados, sob risco de incêndio.

Como obter peças de reposição para o meu exaustor?

Contate seu revendedor autorizado BRANDT informando a referência completa do aparelho (tipo e número de série), que se encontra na placa de características dentro do exaustor. Você também pode encomendar os filtros de carvão (referência indicada na placa).

O que fazer se o exaustor não ligar?

Verifique primeiro a alimentação elétrica: tomada, fusível (10 ou 16 A), disjuntor. Se o cabo estiver danificado, chame o serviço pós-venda. Se a iluminação não funcionar, troque a lâmpada. Para qualquer outro problema, contate um técnico qualificado.

É obrigatório instalar o exaustor por um profissional?

A instalação elétrica deve estar em conformidade com as normas vigentes. Se você não é habilidoso, é recomendável contratar um instalador qualificado. Qualquer instalação incorreta pode anular a garantia e apresentar perigo.

Como contatar o serviço ao consumidor BRANDT?

Você pode ligar para 0892 02 88 01 (0,34 € TTC/min) ou escrever para: SERVIÇO AO CONSUMIDOR BRANDT, BP 9526, 95069 CERGY PONTOISE CEDEX. Para mais informações, consulte o site da marca.

MANUAL DE UTILIZADOR AD1036B BRANDT

Acabou de adquirir um exaustor BRANDT e agradecemos-lhe a sua confiança.

As nossas equipas de pesquisa conceberam, pensando em si, uma nova geração de aparelhos para que o acto de cozinhar seja um prazer no dia a dia.

Dotado de linhas puras e de um design contemporâneo, o seu novo exaustor Brandt, integra-se harmoniosamente na sua cozinha e alia perfeitamente facilidade de utilização e altos desempenhos.

Encontrará também na gama dos produtos Brandt, uma vasta escolha de placas de cozedura, de fornos, de máquinas de lavar loiça e de frigoríficos integráveis que poderá coordenar ao seu novo exaustor Brandt.

Evidentemente, com a preocupação permanente de satisfazer da melhor maneira possível as suas expectativas em relação aos nossos produtos, o nosso serviço de consumidores encontra-se à sua disposição e à sua escuta para responder a todas as suas perguntas ou sugestões.

Especialista de todo o universo da cozedura, a BRANDT contribui desta forma para o sucesso culinário, o prazer partilhado e o convívio apresentando electrodomésticos com um contínuo desempenho, de simples utilização, amigos do ambiente, estéticos e fiáveis.

A Marca BRANDT.

Instruções de Segurança

- É interdito realizar receitas "flambé" ou fazer funcionar os bicos de gás sem os cobrir com pratos de cozedura por cima do extractor de fumos (as chamas aspiradas são susceptíveis de deteriorar o aparelho).

• As frituras efectuadas sob o aparelho devem ser alvo de uma vigilância constante.
• As reparações devem ser efectuadas exclusivamente por um técnico homologado.
• Limpe regularmente o filtro da cassete.
• O funcionamento por cima de um foco de combustível (madeira, carvão, etc...) não é autorizado.

Estes extractores de fumos foram concebidos para serem utilizados por particulares num local de habitação.

Com a preocupação de melhorar constantemente os nossos produtos, reservamo-nos o direito de realizar modificações nas suas características técnicas, funcionais ou estéticas, modificações estas inerentes à evolução técnica.

Estes extractores de fumos estão destinados exclusivamente à cozedura das bebidas e alimentos. Estes produtos não contém qualquer componente à base de amianto.

Ao longo do folheto,

assina-lhe as instruções de segurança,

assinala-lhe os conselhos e as astúcias

Como se apresenta o seu exaustor?

Fig.1

Modelo 3 velocidades

1 2 3

1 Pequena velocidade
2 Média velocidade
3 Grande velocidade
Iluminação

Quando várias teclas de velocidade estiverem pressionadas, é privilegiada a velocidade mais elevada. A paragem do extractor de fumos faz-se quando todas as teclas deixarem de estar pressionadas.

PT

Em caso de cozinha aquecida com um aparelho ligado a uma chaminé (ex.: fogão de aquecimento), é necessário instalar o extractor de fumos na sua versão reciclagem. Não utilize o extractor de fumos sem os filtros metálicos.

Deverá ser prevista uma ventilação conveniente do espaço quando um extractor de fumos de cozinha for utilizado simultaneamente com aparelhos que utilizam gás ou qualquer outro combustível.

Como instalar o seu extractor de fumos?

Você possui uma saída para o exterior? fig. 4

O seu extractor de fumos pode ser ligado a ela por intermédio de uma conduta de evacuação (mínimo ∅ 125 mm, esmaltada, em alumínio ininflamável). Se o diâmetro da conduta for inferior a 125 mm, deve passar obrigatoriamente para o modo reciclagem.

Você não possui saída para o exterior : fig. 5

Todos os nossos aparelhos têm a possibilidade de funcionar em modo reciclagem.

Neste caso, acrescente um filtro de carvão activo que captará os cheiros.

Montagem do seu extrator de fumos

A instalação deverá estar conforme aos regulamentos em vigor para a ventilação dos locais. Em França, estes regulamentos estão indicados no DTU 61.1 do CSTB. Em particular, o ar evacuado não deve ser enviado numa conduta utilizada para evacuar os fumos de aparelhos que utilizam gás ou qualquer outro combustível. A utilização de tubos desafectados só pode ser feita após acordo de um especialista competente.

A distância mínima entre a placa de cozedura e a parte mais baixa do extractor de fumos deverá ser de 70 cm. Se as instruções da placa de cozedura instalada sob o extractor de fumos especificarem uma distância superior a 70 cm, esta deverá ser levada em consideração.

• Faça um traço horizontal no mínimo a 70 cm da área de cozedura.
• Faça um traço vertical na parede, a partir do tecto até ao rebordo inferior do exaustor.
• Coloque contra a parede as guias de montagem (fig. 2).
• Abra os 6 orifícios e fixe as 6 cavilhas.
• Aparafuse os 2 parafusos na parte superior do exaustor até 5 mm.
• Retire o filtro metálico.
• Fixe o exaustor por meio dos 2 parafusos (fig. 3).
• Aparafuse ambos os parafusos da parte inferior.

Antes de aparafusar totalmente os 4 parafusos, regule o nível do exaustor.

Ligação do seu extractor de fumos

Este aparelho é fornecido com um cabo eléctrico H 05 VVF de 2 condutores de 0,75 mm² (neutro, fase). Ele deve ser ligada à rede 220-240 V monofásica por intermédio de uma tomada eléctrica normalizada CEI 60083 que deve ficar acespós instalação.

A nossa responsabilidade não poderia ser empenhada em caso de acidente consecutivo a uma instalação incorrecta. O fusível da sua instalação deve ser de 10 ou 16 A. Se o cabo eléctrico estiver estragado, recorra ao serviço pós-venda a fim de evitar qualquer perigo.

Montagem da chaminé

Funcionamento em evacuação exterior : fig. 4 e 8

- Fixe contra a parede, apoiado ao tecto, o suporte da chaminé metálica (fig. 6).

Tome cuidado de maneira a alinhar as duas ranhuras triangulares do suporte metálico com o traço vertical na parede.

- Em caso de um tubo com 125 mm de diâmetro, utilize o adaptador incluído (fig. 8).

Se o seu tubo exterior for inferior a 125 mm, é indispensável a ligação do seu extractor de fumos em modo reciclagem.

• Prepare a sua chaminé telescópica tomando cuidado para dissimular os orifícios (fig. 8).
  Encaixar ao máximo as chaminés uma dentro da outra.
• Encaixar a parte superior no suporte metálico.
• Ajuste o comprimento da chaminé telescópica baixando a parte inferior e encaixá-la no topo do extractor de fumos.

Para uma utilização optimizada do seu aparelho, aconselhamo-lo a ligar a uma conduta com 150 mm de diâmetro (não incluída). Limitar ao máximo o número de cotovelos e o comprimento do tubo. Se o extractor de fumos funcionar em evacuação exterior, convém assegurar-se da existência de uma entrada de ar fresco suficientemente grande para evitar colocar a peça em depressão.

Funcionamento em modo reciclagem : fig. 5 e 9

PT

• É possível retirar as válvulas de retenção.
• Fixe contra a parede, apoiado contra o tecto, o deflector plástico dos fumos.

Tome cuidado de maneira a centrar o deflector em relação ao traço vertical traçado na parede (fig. 7).

• Prepare a sua chaminé tomando cuidado para colocar os orifícios voltados para cima de maneira a que fiquem visíveis (fig. 9).
• Fixe a parte superior ao deflector de plástico.
• Ajuste o comprimento da chaminé telescópica baixando a parte inferior e encaixando-a no topo do extractor de fumos.

Como substituir a lâmpada ?

Antes de qualquer intervenção, o extractor de fumos deverá ser colocado fora de tensão, quer retirando a tomada, quer accionando o disjuntor.

1. Retire os filtros metálicos (fig. 10).
2. Desenrosque a lâmpada E14-40W e substitua-a (fig. 11).
3. Coloque novamente os filtros metálicos.

Como limpar o seu extractor de fumos ?

O extractor de fumos deve ser colocado fora de tensão, quer retirando a tomada, quer accionando o disjuntor, antes de retirar os filtros metálicos. Após a limpeza, os filtros metálicos devem ser fixados de novo em conformidade com as instruções.

	FILTRO CASSETE	FILTRO CARVÃO ACTIVO
	Antes da primeira utilização do filtro cassete, retire a película de protecção.	Para os extractor de fumos instalados em modo reciclagem
MANUTENÇÃO	INDISPENSÁVEL TODOS OS MESESPara evitar qualquer perigo de incêndio.	INDISPENSÁVEL TODOS OS ANOS
PORQUÊ ?	Este filtro absorve os vapores gordos e as poeiras. Ele é o elemento que assegura a parte importante da eficácia do seu extractor de fumos.	Este filtro absorve os cheiros e deve ser substituído pelo menos todos os anos em função da sua utilização.
COMO ?	Com um produto de limpeza doméstico vendido no comércio, em seguida enxagúe e seque. Esta limpeza pode ser efectuada no seu lava-loiça em posição vertical (não colocar em contacto com a loiça suja ou com talheres de prata).	Encomende filtros no seu revendedor (sob a referência indicada na placa de característica situada dentro do extractor de fumos) e anote a data de substituição.

Nunca utilize esfregões metálicos, produtos abrasivos ou escovas demasiado duras.

Para limpar a parte exterior e o vigia de iluminação, utilize exclusivamente produtos de limpeza domésticos vendidos no comércio diluídos em água, em seguida enxagúe com água limpida e seque com um pano.

Desmontagem do filtro cassete (fig. 10)

Montagem do filtro carvão (fig. 12)

1. Retire as cassetes.
2. Coloque o filtro carvão sobre a cassete na parte interna do extractor.
3. Coloque os 2 ganchos de fixação.
4. Efectue esta operação em todas as cassetes.

Quem contactar?

Qualquer defeito no aspecto que tenha sido provocado por uma utilização incorrecta ou pela limpeza com produtos abrasivos e que não provoquem o não funcionamento ou uma incapacidade de utilização não serão levados em consideração pelo fabricante. Qualquer arranjo deverá ser efectuado por um técnico competente.

Apenas os distribuidores da nossa marca :

• Conhecem perfeitamente o seu aparelho e o seu funcionamento,
• Aplicam integralmente os nossos métodos de regulação, de manutenção e de reparação,
• Utilizam exclusivamente as peças de origem.

Em caso de reclamação ou para encomendar peças sobresselentes ao seu distribuidor, indique-lhe a referência completa do seu aparelho (tipo de aparelho e número de série).

Estas informações estão inscritas na placa de características fixada no interior do aparelho.

As descrições e as características incluídas neste manual são dadas apenas a título de informação e não de compromisso. De facto, preocupados com a qualidade dos nossos produtos, reservamo-nos o direito de efectuar, sem pré-aviso, todas as modificações ou melhoramentos necessários.

Brandt MADE IN FRANCE BRANDT APPLIANCES SAS 7 rue Henri Becquerel 92500 RUEIL MALMAISON N° SER. TYPE REF CARBON FILTER : CONS. N° 419 220 - 240V ~ 50 Hz

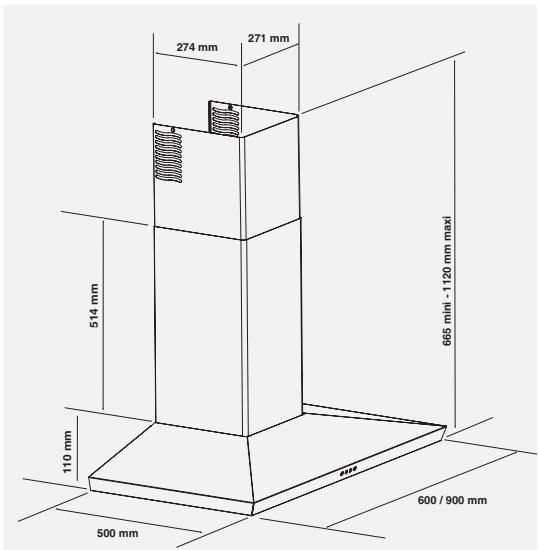

274 mm 271 mm 514 mm 665 mini - 1120 mm maxi 110 mm 600 / 900 mm 500 mm
