Tipo de produto	Máquina de lavar loiça
Marca	Zanussi
Modelo	DWS410
Categoria	Lava-loiças
Dimensões (L x A x P) com tampo	60 x 85 x 60 cm
Altura sem tampo	82 cm
Profundidade com porta aberta	115,2 cm
Capacidade	12 talheres
Tensão elétrica	230 V - 50 Hz
Potência total	2300 W
Potência do motor	200 W
Potência do elemento de aquecimento	2100 W
Pressão de água mínima	50 kPa (0.5 bar)
Pressão de água máxima	800 kPa (8 bar)
Programas de lavagem	3: Normal 65°C com pré-lavagem, Normal 65°C sem pré-lavagem, Pré-lavagem
Tipo de detergente	Pastilhas, pó ou líquido específico para máquinas de lavar loiça
Regulagem de dureza da água	Selector de 5 níveis
Cesto superior	Ajustável em altura
Filtros	Filtro central e filtro grande, removíveis para limpeza
Segurança	Advertências para crianças e instalação
Instalação	Ligação a água fria ou quente (máx. 60°C)

Perguntas frequentes - DWS410 ZANUSSI

Como ajustar a dureza da água?

Utilize uma chave de fendas para rodar o selector localizado na parte superior esquerda da máquina até ao nível desejado. Consulte a tabela de dureza da água no manual para escolher o nível correto.

Como carregar o sal regenerante?

Retire o cesto inferior, desaperte a tampa do depósito de sal, deite 1 litro de água (apenas na primeira vez), encha com sal específico para máquinas de lavar loiça usando o funil fornecido, e aperte bem a tampa.

Como utilizar o abrilhantador?

Abra o contentor desenroscando a tampa no sentido anti-horário, encha com líquido abrilhantador até o indicador ficar escuro, e feche bem. Regule a dose conforme necessário (posição 1 a 6).

O que fazer se a máquina não ligar?

Verifique se a porta está bem fechada, a ficha introduzida corretamente, o disjuntor não disparou e há corrente na tomada.

Por que a loiça não seca bem?

Pode faltar líquido abrilhantador, estar mal regulado ou a dose ser insuficiente. Verifique e ajuste.

Como limpar os filtros?

O filtro central deve ser limpo após cada lavagem, puxando-o para fora e passando por água corrente. O filtro grande deve ser limpo uma vez por mês, removendo o braço aspersor e desenroscando a coluna.

Qual programa usar para loiça normal?

Utilize o programa 'Normal 65°C com pré-lavagem' (posição A) para sujidade normal. Se a sujidade for leve, pode usar o programa 'Normal 65°C sem pré-lavagem' (posição B).

Como instalar a máquina debaixo do balcão?

Remova o tampo desaparafusando os parafusos posteriores, introduza a máquina no espaço e regule a altura e nível com os pés ajustáveis.

O que fazer se houver ruídos?

Verifique se os pratos não batem uns nos outros ou se os braços aspersores não chocam com a loiça. Reorganize a carga se necessário.

Como regular a altura do cesto superior?

Rode os travões anteriores do cesto superior para fora, retire o cesto, remonte na posição mais alta e volte a colocar os travões na posição original.

MANUAL DE UTILIZADOR DWS410 ZANUSSI

A máquina que acaba de adquirir contem, além deste livro de instruções, um Cartão-Certificado de Garantia, em que são especificadas as condições da mesma.

Pedimos-lhe que preencha o certificado e que o remeta no prazo de vinte dias após a compra da máquina, para o Elektroservice Zanussi (consulte a morada na garantia anexa).

Felicitações pela Sua escolha. Leia cuidadosamente as instruções e siga fielmente as recomendações: disfrutará durante anos de um excelente serviço.

A máquina que acaba de adquirir foi esmeradamente controlada ao longo de todo o processo de fabrico. No entanto, se apresentar algum problema durante o uso, dentro do prazo de Garantia ou mesmo fora deste, pedimos-lhe que contacte directamente o Concessionário Zanussi mais próximo da Sua residência.

Poderá encontrar o telefone e a morada do centro na Lista que lhe fornecemos junto com este livro, ou na lista telefónica na denominação Zanussi.

Indice

Informação para o utilizador

Advertências 25

Descrição do aparelho 26

Antes de primeira utilização 27

Marcar o nível de dureza da água 27

Como utilizar a máquina 30

Colocação da loiça na máquina 30

Regulação da altura do cesto superior 31

Utilização do detergente 32

Conselhos úteis 33

Quadro de programas de lavagem 34

Preparação de um programa de lavagem 35

Manutenção e limpeza 36

Limpeza interna 36

Limpeza do filtrol central 36

Limpeza do filtro grande 36

Limpeza externa 37

Longos períodos sem funcionar 37

Perigos de gelo 37

Mudanças 37

Anomalias de funcionamento 38

Indicações para os institutos de controlo 40

Informação para o técnico instalador

Instruções para a instalação 41

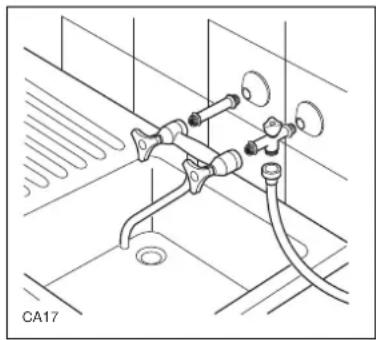

Ligação o tornecimento 41

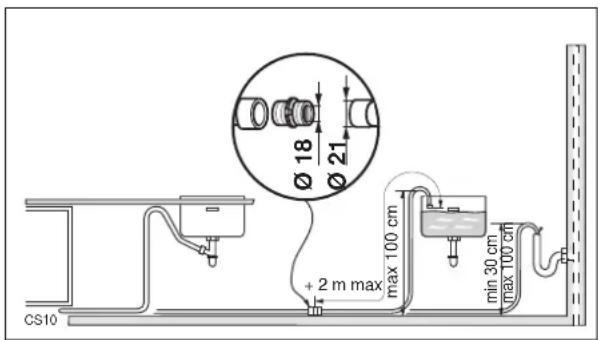

Ligação com a descarga de água 42

Ligação eléctrica 42

Regulação do tampo 43

Colocação e fixação debaixo de

um plano de trabalho 43

Nivelação 43

Guia para a utilização deste manual de instruções

Instruções de segurança

1. 1. 1. Instruções passo a passo

Dicas e conselhos

Informação ambiental

Advertências

É da maior impotância que guarde este livro de instruções junto da máquina para, sempre que necessário, seja possível consultá-lo facilmente.

Se a máquina for vendida ou dada a outro proprietário ou se mudar de casa e a deixar para trás, lembre-se de entregar esta brochura ao novo proprietário para que este se possa inteirar do funcionamento da máquina e das advertências necessárias.

Estas advertências são prestadas por razões de segurança. Pedimos-lhe portanto que as leia com atenção antes de utilizar e instalar a máquina.

Instalação

• Esta máquina é pesada. Tome as devidas precauções ao tentar deslocá-la.
• É perigroso alterar as características do aparelho ou efectuar qualquer tipo de modificação.
• Preste atenção para que a máquina não esteja assente sobre o cabo de alimentação eléctrica.
• Os trabalhos de canalização necessários para a instalação da máquina devem ser executados por canalizadores especializados.

Segurança das Crianças

• Esta máquina foi concebida apenas para ser utilizada por adultos.
  Assegure-se que as crianças não mexam no painel de comandos nem se aproximem da máquina com o objectivo de brincar com a mesma.
• Mantenha a embalagem deste aparelho afastada das crianças.
• Guarde os seus detergentes num local seguro, longe das crianças.

Durante a utilização

• Artigos que tenham estado em contacto com gasolina, verniz, fragmentos de aço ou ferro, produtos químicos corrosivos, ácidos ou alcalinos, não devem ser lavados na máquina.
• Não abra a porta durante o funcionamento da máquina. Desligue sempre a máquina antes de a abrir.
• Use apenas detergentes específicos para máquinas de lavar loiça.
• Após ter carregado ou descarregado a máquina é importante manter a porta fechada, pois aberta pode representar perigo.

• Não deve apoiar-se ou sentar-se na porta da máquina quando esta estiver aberta.

• Depois de utilizar a máquina desligue-a da rede de alimentação eléctrica e feche a torneira da água.

• Deverão ser tomadas precauções ao limpar a parte inferior da máquina ou a área de dobradiças, poispodem existir cantos de metal que podem cortar, caso não sejam tomados os devidos cuidados.
• Este aparelho electrodoméstico deve apenas ser reparado por técnicos qualificados, e apenas devem ser utilizados peças originais.
• Nunca deve tentar fazer reparações na máquina. Reparações efectuadas por pessoas não especializadas podem causar graves acidentes ou um funcionamento incorrecto da máquina. Contacte o Serviço de Assistência Técnica e exija sempre peças originais.

Conservação

• Os materiais com o símbolo são recicláveis.
• Contacte os serviços municipalizados da área onde reside para que procedam à recolha e eliminação da máquina.
• Quando decidir deitar fora a máquina, corte o cabo de alimentação e as ligações da água o mais perto possível do corpo da máquina; destrua o fecho para assegurar que a porta já não pode ser fechada.
• Ajude a manter o seu país limpo - contacte os serviços municipais para a remoção do seu aparelho antigo.

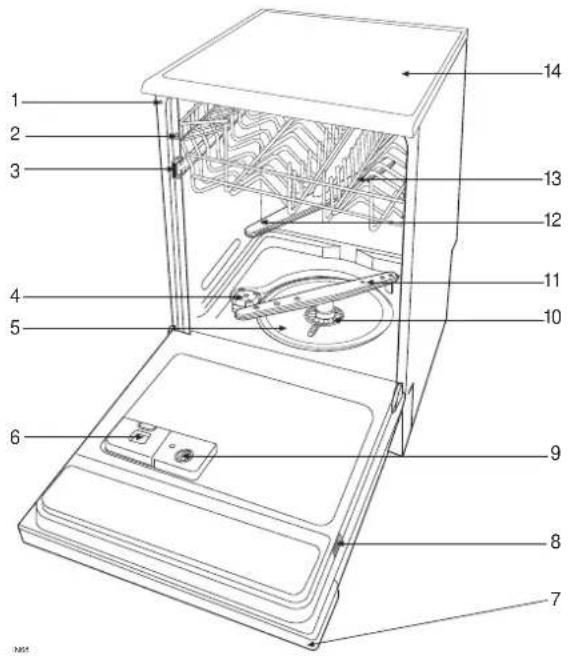

Descrição do aparelho

1. Regulação dureza da água
2. Nivelador
3. Travão do cesto superior
4. Contentor do sal
5. Filtro grande
6. Contentor detergente
7. Painel de comandos

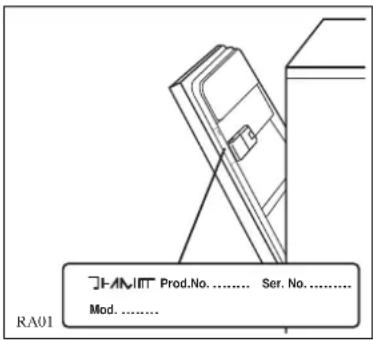

8. Placa de identificação
9. Contentor líquido abrilhantador
10. Filtro central
11. Braço de aspersão inferior
12. Braço de aspersão superior
13. Cesto superior
14. Plano de trabalho

1. Indicador luminoso de alimentação eléctrica
2. Botão Arranque/Paragem

3. Puxador de abertura da porta

4. Indice de referência

5. Programador
6. Guia dos programas de lavagem

Antes de primeira utilização

Antes de usar a sua máquina pela primeira vez

1. certifique-se que as ligações eléctrica e da água estão em conformidade com as instruções de instalação.
2. retire totalmente on invólucro da embalagem da máquina.
3. marque o nível de dureza da água.
4. deite um litro de água no compartimento do sal e depois encha-o com sal.
5. coloque líquido abrilhantador no depósito próprio.

Marcar o nível de dureza da água

Esta máquina de lavar loiça vem equipada com um selector de nível de dureza da água concebido para retirar os minerais e sais da água, nocivos ao bom funcionamento deste aparelho.

Quanto mais elevado for o nível destes sais, mais "dura" é a água.

A dureza da água é medida por escalas equivalentes, por exemplo graus alemães ou franceses, e partes por milhão.

Informe-se sobre o grau de dureza da água da sua zona, pedindo informações ao serviços municipalizados.

A máquina de lavar loiça está regulada de fábrica para o nível 2.

Caso este não seja o nível adequado para a sua área de residência, deverá ajustar o selector de nível de dureza da água.

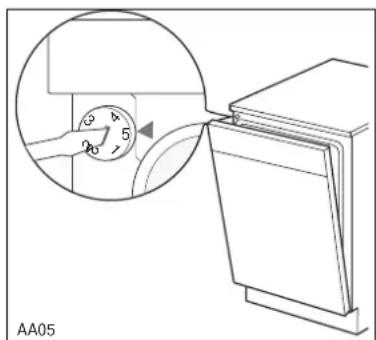

Para ajustar o selector de nível de dureza da água

Insira uma chave de fendas e rode o selector situado na parte superior esquerda da máquina até atingir o nível desejado.

Dureza da água			Nivel	Uso de sal de regeneração
graus alemães (°dH)	graus franceses (°TH)	PPM (por partes de milhão)
0 - 4	0 - 8	0 - 80	*	NÃO
5 - 11	9 - 20	81 - 200	1	SIM
12 - 22	21 - 40	201 - 400	2	SIM
23 - 34	41 - 60	401 - 600	3	SIM
35 - 45	61 - 80	601 - 800	4	SIM
46 - 50	81 - 90	801 - 900	5	SIM

* Se o grau de dureza da água da sua zona é inferior ao nível 1 não é necessário utilizar sal de regeneração, pois a água é doce. Regule o selector no nível 1 sem utilizar sal de regeneração.

Carga do sal de regeneração

Utilize apenas sal específico para máquinas de lavar loiça.

Todas os tipos de sal que não sejam específicos para máquinas de lavar loiça, especialmente sal de cozinha, danificam o descalcificador.

Encha o compartimento com sal apenas quando iniciar um programa completo de lavagem (excluindo programa "Prélavagem"). Evitará deste modo que restos de sal ou água salgada, que possa ter sido derramada, permaneçam no fundo da máquina por algum tempo e provoquem corrosão na mesma.

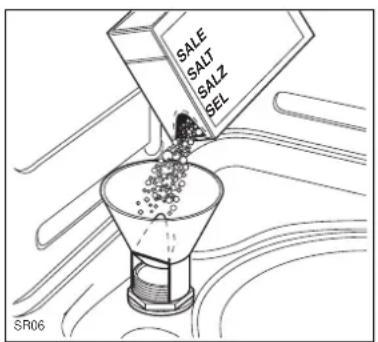

Colocação do sal de regeneração:

1. Tire o cesto inferior, desaperte e tire a tampa do depósito do sal.
2. Verta um litro de água no depósito ou até este ficar cheio (esta operação é necessária apenas antes de introduzir sal pela primeira vez).
3. Encha o compartimento com sal específico para máquinas de lavar loiça utilizando o funil fornecido com a máquina.
   No depósito há sempre água, portanto é normal se esta transbordar quando se acrescenta o sal
4. Volte a colocar a tampa, de maneira que não fiquem restos de sal na rosca, nem na junta.
5. Aperte bem a tampa.

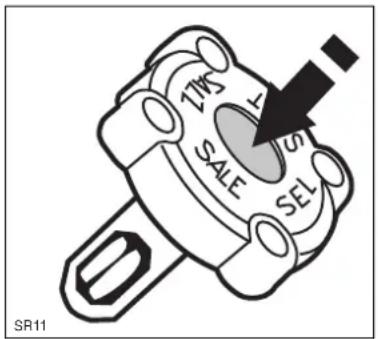

Para lembrar esta operação na tampa do contentor há um indicador verde.

Quando ete indicador desaparecer, é necessário repetir a operação.

Este líquido dá mais brilho á loiça.

É introduzido automaticamente durante o enxaguamento quente.

O contentor, situado na parte interna da porta, pode conter até 110 ml de líquido abrilhantador, suficiente para 16-40 programas, de acordo com as doses programadas.

Introdução do líquido abrilhantador

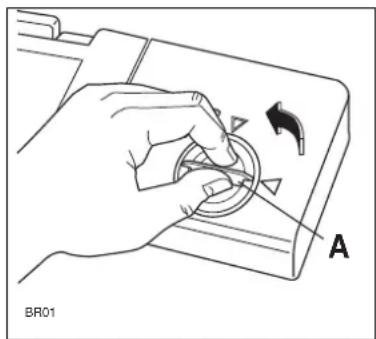

1. Abra o contentor desenroscando a tampa (A) em sentido anti-horário.
2. Deite o líquido abrilhantador no orifício de carga até encher completamente o contentor. O indicador (B) situado ao lado tampa deve estar completamente escuro.
3. Quando o indicador (B) estiver claro coloque novamente líquido abrilhantador.

Assegure-se que a tampa fica devidamente fechada após cada introdução de líquido.

Não coloque detergente líquido neste compartimento.

O líquido que eventualmente derramar fora do contentor durante a introdução, deve ser cuidadosamente limpo com um pano absorvente, para evitar uma excessiva formação de espuma na lavagem sucessiva.

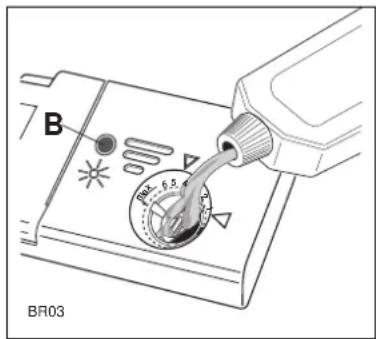

Regulação da dose

Segundo o resultado de brilho e de secagem conseguido, regule a dose de líquido no selector de 6 posições (C) situado no interior da boca de carga (posição 1 dose mínima, posição 6 dose máxima), começando pela posição 3.

Com a ajuda da ponta de uma faca, aumente gradualmente a dose se a loiça ficar manchada ou com gotas de água; ao contrário diminua a dose se a loiça apresentar estrias esbranquiçadas e pegajosas.

Como utilizar a máquina

Colocação da loiça na máquina

Antes de colocar a loiça na máquina, elimine os restos de comida, para não obstruir os filtros e não provocar uma diminuição dos resultados de lavagem.

Não lavar na máquina da loiça peças muito pequenas que possam cair dos cestos.

Abra a porta e puxe os cestos para fora, para colocar a loiça.

Utilização do cesto inferior

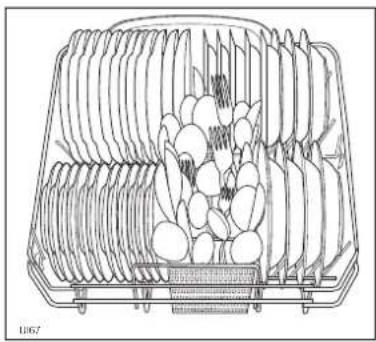

O cesto inferior foi concebido para conter panelas, tampas, pratos, saladeiras, talheres, etc..

As travessas e os talheres grandes devem ser arrumados de preferência na parte de fora do cesto, para assegurar que o braço de aspersão superior pode rodar livremente.

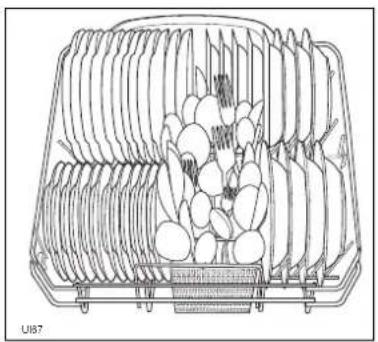

O cesto dos talheres

Facas longas e afiadas colocadas para cima podem ser perogosas.

Talheres longos e/ou afiados devem ser colocados horizontalmente no cesto superior.

Os talheres colocam-se no cesto respectivo com os cabos voltados para baixo.

Se os cabos sairem por baixo do cesto e obstruirem a rotação do braço de aspersão inferior, inverta a posição dos talheres.

Misture bem as colheres com os demais talheres para evitar que estas se juntem e resultem mal lavadas.

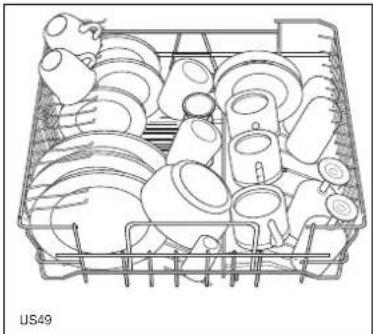

Utilização do cesto superior

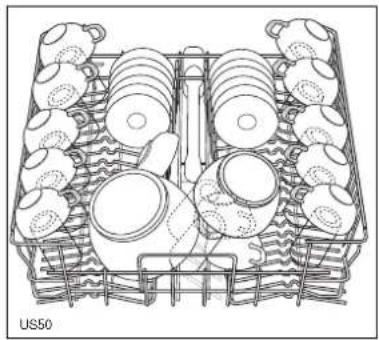

O cesto superior é indicado para conter os pratos (de sobremesa, de chávenas, rasos e fundos até 24 cm. de diâmetro) saladeiras, chávenas e copos.

As chávenas podem ser colocadas viradas para baixo nos sectores altos porta-chávenas.

É preferível carregar os objectos mais leves (taças de plástico, etc.) no cesto superior, dispondo-os maneira a evitar que se virem durante a lavagem, ao pé destes, objectos mais pesados.

Antes de fechar a porta verifique que os braços de aspersão possam girar livremente.

Regulação da altura do cesto superior

Se os seus pratos habituais têm mais de 27 cm até 31 cm de diâmetro pode colocá-los no cesto inferior, colocando o cesto superior na posição mais alta.

Para colocar o cesto superior numa posição mais alta, siga as seguintes instruções:

1. Rode os travões anteriores (A) do cesto superior para fora e retire o cesto.

2. Volte a montar o cesto na posição mais alta e ponha os travões na posição original

Depois desta operação não pode colocar no cesto superior pratos com mais de 20 cm de diâmetro, e não pode utilizar os suportes superiores para chávenas.

Depois de colocar ou retirar a loiça da máquina é importante manter a porta fechada, pois estando aberta representa um perigo.

Utilização de detergente

Use apenas detergente em pastilhas, pó ou líquido específico para máquinas de lavar loiça domésticas.

Introdução do detergente

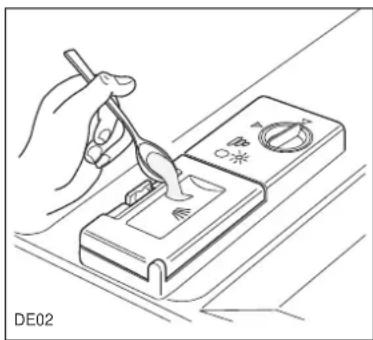

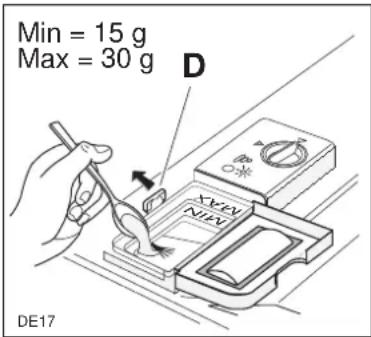

Para a utilização de detergente em pó proceda assim:

1. Para abrir o reservatório puxe o engate (D).
2. Coloque o detergente indicada. Tenha em consideração que nem todos os detergentes são iguais, deverá consultar as instruções constantes nas embalagens dos mesmos.
3. Após encher o reservatório do detergente, feche a tampa.
4. Todos os programas com pré-lavagem requerem uma quantidade extra de detergente que deve ser colocada por cima da tampa do reservatório.

Para a utilização de detergente em pastilhas proceda assim:

1. Para todos os programas, coloque 1 pastilha inteira de detergente no compartimento respectivo.
2. Feche a tampa do recipiente do detergente.
3. Para os programas com pré-lavagem coloque um bocado de outra pastilha sobre a tampa do referido recipiente.

Lembre-se que uma quantidade insuficiente de detergente provoca resultados de lavagem pouco satisfatórios, enquanto uma dosagem excessiva não melhora os resultados de lavagem e representa um desperdício. Usando apenas a quantidade estrictamente necessária de detergente para a loiça que pretende lavar, estará também a contribuir para a redução da poluição.

Detergentes livres de fosfatos e com enzimas

Estes novos tipos de detergentes, mesmo se apreciáveis do ponto de vista ecológico, são muito sensíveis ao grau de dureza da água, em relação aos detergentes tradicionais.

Portanto, para evitar o depósito de material calcário na loiça e no interior da máquina, é necessário utilizar o sal para o descalcificador com água de dureza a partir de 4° dH (7°TH).

Coloque a loiça na máquina por fases, após as refeições: a loiça pode ser lavada toda junta, quando a máquina estiver cheia.

Eventualmente, efectue uma "pré-lavagem" para evitar que a sujidade seque na loiça, esperando efectuar o programa de lavagem completo.

Não efectue pré-lavagem da loiça com água corrente.

Para obter melhores resultados de lavagem

Antes de colocar a loiça na máquina, retire os resíduos de comida e passe por água a loiça mais suja.

Coloque sempre as panelas, chávenas e copos com a abertura para baixo.

Incline um pouco os objectos abaulados ou com orifícios, para facilitar a passagem da água.

Evite o contacto entre a loiça.

Objectos não aconselháveis para lavagem na máquina

Os seguintes objectos não devem ser lavados na máquina de lavar loiça (excepto os casos em que os mesmos são vendidos com referência à prova de lavagem na máquina):

• Talheres com cabos de madeira, osso ou colados
• Talheres de bronze
• Caçarolas com pegas de madeira
• Loiça de alumínio
• Loiça de cristal
• Vidro metalizado
• Objectos de plástico
• Porcelanas antigas ou delicadas

Alguns tipos de decoração, não garantidos para a lavagem na máquina, podem descolorar.

Cristais e loiça de material plástico, não garantidos para a lavagem na máquina, é preferível lavá-los à mão.

Alguns tipos de vidro podem ficar opacos depois de muitas lavagens.

Se lavar talheres de prata com peças de aço, podem escurecer. Coloque-os no cesto para talheres separados dos outros.

Os objectos de ferro podem oxidar ou manchar a loiça.

O alumínio escurece, o cobre e o latão ficam manchados.

Caso tenha dúvidas, contacte o fabricante do artigo.

Quando comprar loiça nova verifique que seja adequada para a lavagem na máquina de lavar loiça.

Quadro de programas de lavagem

Programa	Tipo de sujidade e tipo de loiça	Posição programador	Botão a carregar	Descrição do programa
Normal 65°C com pré-lavagem	Sujidade normal. Loiça e talheres	A	Arranque Paragem	Pré-lavagem com água friaLavagem com água a 65°C1 enxaguamento frio1 enxaguamento com água quenteSecagem
Normal 65°C sem pré-lavagem	Sujidade leve. Loiça e talheres	B	Arranque Paragem	Lavagem com água a 65°C1 enxaguamento frio1 enxaguamento com água quenteSecagem
Pré-lavagem	Qualquer tipo. carga parcial (a completar no final do dia).	C	Arranque Paragem	1 enxaguamento frio (para evitar que a sujidade seque na loiça).

Preparação de um programa de lavagem

1. Verifique os filtros

Verifique que os filtros estejam limpos (ver "Manutenção periódica e de rotina").

Extraia o cesto inferior e coloque as panelas, pratos e talheres.

Extraia o cesto superior e coloque pratos, copos, chávenas, etc.

Introduza novamente os cestos na máquina.

4. Verifique que os braços de aspersão possam girar livremente.

5. Doseie o detergente

Ponha a dose necessária.

6. Feche o compartimento do detergente

7. Feche a porta

Gire o programador em sentido horário e verifique que a letra correspondente ao programa desejado coincida com o índice de referência que aparece por cima do programador.

9. Arranque do programa de lavagem

Carregue no botão Arranque/Paragem; o indicador luminoso de alimentação eléctrica acende e o programa inicia-se o funcionamento.

10. Fim da lavagem

No fim da lavagem a máquina pára automaticamente.

11. Desligue a máquina de lavar loiça

Deslingue a máquina premindo no botão Arranque/Paragem e abra a porta.

Aguarde alguns minutos antes de retirar os pratos; deste modo arrefecerão e a será melhorada.

Esvazie primeiro o cesto inferior e só depois o superior; evitará desta forma, que o cesto superior derrame água para a loiça colocada no cesto inferior.

Quando o programa de lavagem termina, é aconselhável desligar a máquina da corrente e fechar a torneira da água. Em geral, não se deve abrir a porta da máquina sempre que esta se encontre em funcionamento; caso a porta seja aberta, o dispositivo de segurança provocará a paragem da máquina.

Cuidado!

Não abra a porta da máquina durante a fase de secagem; pode originar a saída para o exterior de ar muito quente. Deverão ser tomadas precauções caso abra a porta durante a fase de secagem ou imediatamente a seguir ao fim de um programa, pois poderá sair para o exterior vapor muito quente.

Manutenção e limpeza

Limpeza interna

Limpe as guarnições perimetrais da porta e dos contentores de detergente e de líquido abrilhantador com um pano húmido.

Recomendamos que efectue um programa de lavagem a 65°C de 3 em 3 meses, sem loiça no interior e utilizando detergente.

Limpeza do filtro central

(depois de cada lavagem)

Resíduos de comida poderão ficar acumulados no escoador do filtro (A) pelo que deverão ser removidos passando o filtro por água corrente.

Para retirar o escoador do filtro:

- Simplesmente puxe-o para fora com a ajuda da pega.

Uma vez limpo, recoloque o filtro, empurrando-o até que fique encaixando na sua posição original.

Limpeza do filtro grande

(1 vez por mês)

Se necessário limpe o filtro grande (B) de ambos os lados com água corrente e usando uma pequena escova.

Para retirar o filtro grande:

1. Retire o braço aspersor puxando para cima e segurando um dos lados.
2. Rode a coluna (C) em sentido anti-horário a 90° e puxe-o fora do filtro.
3. Uma vez concluida a limpeza, proceda como descrito acima mas na ordem inversa.
4. Assegure-se de que o filtro se encontra na posição correcta e de que a pega do filtro escoador se encontra virada para a frente da máquina.

A máquina de lavar loiça não deve ser utilizada sem filtros.

Uma instalação não correcta dos filtros no seu lugar pode causar insuficientes resultados de lavagem.

A limpeza dos filtros é fundamental para o bom funcionamento da máquina.

Limpe a superfície externa da máquina e do painel de comandos com um pano húmido e macio, se for necessário utilize um detergente neutro e nunca detergentes abrasivos (acetonas e tricloroetileno).

Longos períodos sem funcionar

No caso de ter de deixar a Sua máquina sem funcionar durante muito tempo, aconselha-se o seguinte:

1. Desligue as ligações eléctricas e hidráulicas.
2. Encha o depósito de líquido abrilhantador.
3. Deixe a porta entreaberta para evitar a formação de maus cheiros.
4. Deixe a máquina limpa por dentro.

Perigos de gelo

Evite colocar a máquina num local com temperaturas inferiores a 0°C. Caso não consiga evitar esta situação, esvazie a máquina, feche a porta, retire o tubo da água e escoe a água que se encontrar dentro do mesmo.

Mudanças

Se tiver que deslocar a máquina (mudanças, etc..):

1. Desligue a máquina da corrente eléctrica.
2. Feche a torneira da água.
3. Retire mangueiras de carga e descarga de água.
4. Desloque a máquina ao mesmo tempo que as mangueiras.

Evite inclinações acentuadas da máquina durante o transporte.

Anomalias de funcionamento

Alguns problemas de funcionamento são devidos à falta de manutenção de rotina ou a distracções e podem ser resolvidos sem contactar o Serviço de Assistência Técnica.

Anomalia Solução
A máquina não começa a funcionar	A porta não foi fechada correctamente.A ficha não foi introduzida correctamente na tomada de corrente.Verifique o disjuntor da tomada.Não há corrente na tomada.
A máquina não admite água	Verifique se a torneira da água está aberta.Assegure-se de que o fornecimento geral de água não está cortado.O tubo de admissão está dobrado.Posicione o tubo na forma correcta.O tubo de admissão pode estar entupido. Desligue a água e limpe o filtro.
Os filtros estão entupidos	Limpe os filtros (ver "Manutenção periódica e de rotina").
Os braços aspersores não rodam	Verifique se a loiça está bem colocada.
A máquina não descarrega • O tubo de descarga está dobrado.Posicione o tubo na forma correcta.O sifão pode estar entupido. Retire qualquer resíduo.A extensão do tubo de esgoto não está correcta. Siga a instruções de ligação ao esgoto.Não existe respiradouro no final do tubo de esgoto.
A máquina é ruidosa	Os pratos batem de encontro aos outros, consulte o capítulo “Colocação da loiça na máquina”.Os braços chocam contra a loiça.
A porta não fecha bem	A máquina não está bem nivelada ou não está encaixada correctamente.
A loiça não fica bem limpa(lavagem insuficiente)	Os cestos estão cheios demais.A loiça não está colocada correctamente.Os braços de lavagem não giram.Os orifícios do braço de lavagem estão entupidos.Os filtros estão entupidos.Os filtros não estão colocados correctamente.Foi utilizado pouco detergente ou detergente não específico.O detergente é velho e endureceu com o tempo.A tampa do contentor de sal não está bem fechada.O programa de lavagem escolhido é demasiado delicado.
Restos de materiais calcários ou película branca nos pratos	Falta sal ou a tampa do contentor de sal não está bem fechada.A regulação do descalcificador não é a indicada para o teor de dureza da água.
A loiça não fica perfeitamente seca	Falta líquido abrilhantador, não é eficaz ou foi utilizado em quantidade reduzida.

Se depois de ter verificado tudo isto não conseguir o funcionamento normal da Sua máquina, contacte o centro de Assistência Técnica Autorizado mais próximo da Sua residência, indicando o género de defeito, o modelo (Mod.), o número do produto (Prod. No) e o número de fabrico (Ser. No.), dados indicados na placa de identificação da máquina, situada no lado direito da porta.

Qualquer assistência a este aparelho deve ser efectuada por técnicos competentes e qualificados, e apenas peças originais devem ser utilizadas. Nunca tente reparar este aparelho por si mesmo. Reparações efectuadas por pessoas não qualificadas podem provocar sérios danos pessoais e de funcionamento. Contacte o Centro Técnico autorizado mais próximo da sua residência. Exija sempre peças originais.

Indicações para os institutos de controlo

Antes de efectuar qualquer prova é necessário encher completamente o recipiente para o sal do descalcificador e o compartimento do líquido abrilhantador.

Norma de controlo	EN 50242
Programa de teste:	Normal 65°C com pré-lavagem
Carga:	12 talheres
Selector do líquido abrilhantador:	posição 5
Dosagem do detergente:	25 g no reservatório5 g na cavidade da tampa

Acondicionamento da loiça no cesto superior

Acondicionamento da loiça no cesto inferior

DIMENSÕES Largura 60 cm	Altura com o tampo 85 cmAltura sem o tampo 82 cmProfundidade máx. 60 cmProfundidade máx. con porta abierta 115.2 cm
LIGAÇÃO ELÉCTRICA Tensão 230 V - 50 HzPOTÊNCIA ABSORVIDA PELOMOTOR NA LAVAGEM 200 WPOTÊNCIA ELEMENTO DE AQUECIMENTO 2100 WPOTÊNCIA TOTAL		2300 W
PRESSÃO DA ÁGUA DE ALIMENTAÇÃO	Mín.Máx.	50 kPa (0.5 bar)800 kPa (8 bar)
CAPACIDADE DE CARGA		12 talheres

Instruções para a instalação

Qualquer trabalho eléctrico necessário durante a instalação do aparelho deverá apenas ser efectuado por pessoal qualificado.

Qualquer trabalho de canalização necessário durante a instalação do aparelho deverá apenas ser efectuado por pessoal qualificado.

Retire totalmente o invólucro da embalagem da máquina.

Coloque a máquina perto de uma torneira para a admissão e de um cano para a descarga da água.

Ligação o tornecimento

A máquina pode ser alimentada com água fria ou quente até 60°C máx.

Alimentando a máquina de lavar loiça com água quente encurará os tempos dos programas de lavagem, mas por outro lado a lavagem de loiça muito suja pode não ser efícaz.

Evide dobras ou estrangulamentos do tubo que poderían impedir ou diminuir o fluxo de passagem da água.

A extremidade do tubo pode ser orientada para o lado que desejar, basta desapertar um pouco a rosca. Aperte novamente a rosca para evitar perdas de agua.

Se a máquina estiver ligada a tubagens novas ou que não são utilizadas há muito tempo, aconselha-se a deixar correr a água durante uns minutos antes de ligar o tubo de admissão.

Desta maneira, evitar-se-á que os eventuais depósitos de areia ou de ferro possam entupir o filtro do tubo de carga.

Verifique que a pressão da água de alimentação corresponda aos limites indicados nas "Características técnicas".

Ligue o tubo de carga de água a uma torneira com rosca de 3/4" ou a uma torneira com acoplamento rápido (press block).

Coloque a anilla de fixação correctamente para evitar perdas de água.

Ligação com a descarga de água

A extremidade do tubo de descarga pode ser ligada:

1. Ao sifão de descarga do lavatório, fixando-a eventualmente com uma abraçadeira.
2. Enganchada na borda do lavatório, utilizando neste caso o soporte que é fornecido com a máquina.
3. A um tubo de descarga na parede desde que este tenha respiradouro adequado e um diámetro interno de pelo menos 4 cm.

A ligação de descarga deve ficar a uma altura entre 30 cm. (mínimo) e 100 cm. (máximo) do chão. O tubo de descarga pode ser orientado indiferentemente para a direita ou para a esquerda.

Evite dobrar ou estrangular o tubo pois pode impedir ou díminuir o fluxo de descarga da água.

Um eventual prolongamento do tubo de descarga não deve exceder os 2 metros, e deve ter um diâmetro interior não inferior ao do tubo fornecido com a máquina.

As junções utilizadas para a ligação do tubo de descarga, também não devem ter um diâmetro interno inferior ao tubo de descarga.

Ligação eléctrica

Antes de ligar o aparelho verifique que:

1. O valor da tensão de alimentação eléctrica esteja de acordo com o valor indicado na ficha técnica.
2. O contador, as válvulas, a linha de alimentação, a tomada de corrente e a ficha estejam em condições de suportar a carga máxima requerida pela máquina.
   Assegure-se que a tomada de corrente e a ficha sejam compatíveis entre si sem ter que pôr redutores, jaques múltiplos ou adaptadores vários. Se for necessário substitua a tomada da Sua casa por uma adequada.

As normas de segurança contra acidentes prevêm a ligação a uma tomada de terra eficaz para a máquina. O fabricante declina toda e qualquer responsabilidade em caso de as normas de segurança não serem respeitadas.

Esta máquina marcada CE cumpre as directivas:

• 72/23/CEE 19/02/73 sobre o material eléctrico destinado a ser utilizado com determinados limites de tensão
• 89/336/CEE 03/05/89 sobre a compatibilidade electromagnética.

Regulação do tampo

Pode regular o tampo até 25 mm. para a frente ou para trás, para melhor alinhar a máquina com os outros móveis da cozinha.

É suficiente desaparafusar completamente os dois parafusos posteriores de fixação, regular o tampo na posição desejada e voltar a aparafusá-los.

Colocação e fixação debaixo de um plano de trabalho

(Móvel lava-loiças - Plano de trabalho contínuo)

Tirando o tampo, pode colocar a máquina debaixo do móvel do lava-loiças ou por baixo de um plano de trabalho já existente, se o espaço possuir as dimensões indicadas na figura.

Proceda da seguinte maneira:

- Tire o tampo da máquina desaparafusando os parafusos posteriores de fixação, depois tire-o dos engates posteriores levantando-o.

- Introduzca a máquina, depois de lhe ter regulado adequadamente a altura e o nível através os pés reguláveis.

Na altura de introduzir a máquina tenha cuidado para não dobrar ou esmagar as tubagens de carga e descarga da água.

Nivelação

A nivelação é essencial para que a porta feche e sele correctamente. quando a mesma está bem nivelada, a porta não assenta nos niveladores de ambos os lados do armário da máquina.

Se for assim, nivele a máquina desenroscando e enroscando op pés até a porta fechar correctamente.
