MANUAL DE UTILIZADOR DE 6844 ZANUSSI

Lavar de maneira econômica e ecológica 3

Instruções para a instalação 4

Colocação e fixação debaixo de uma superfície

de trabalho 4

Nivelação 4

Ligação do fornecimento 4

Ligação com a descarga de água 5

Ligação eléctrica 5

Descrição do aparelho 6

Antes da primeira utilização 8

Regulação do descalcificador da água 8

Enchimento com sal 9

Ao empregar quotidianamente 11

Acondacionamento dos talheres e da loiça 11

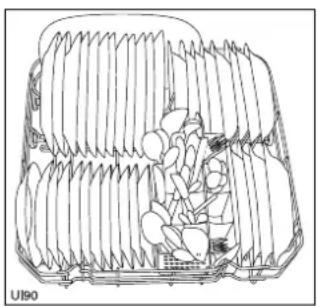

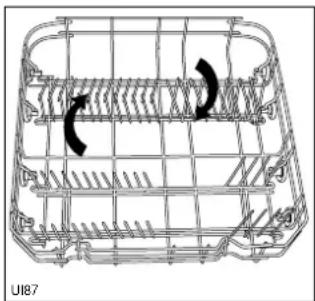

Utilização do cesto inferior 11

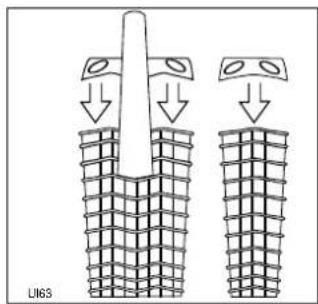

O cesto dos talheres 12

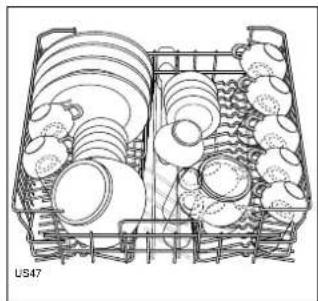

Utilização do cesto superior 12

Regulação da altura do cesto superior 12

Utilização de detergente 13

Vários tipos de detersivo 14

Quadro de programas de lavagem 15

Activação de um programa de lavagem 16

Manutenção e limpeza 18

Limpeza dos filtros 18

Longos períodos sem funcionar 18

Perigos de gelo 18

Mudanças 18

O que fazer se... 19

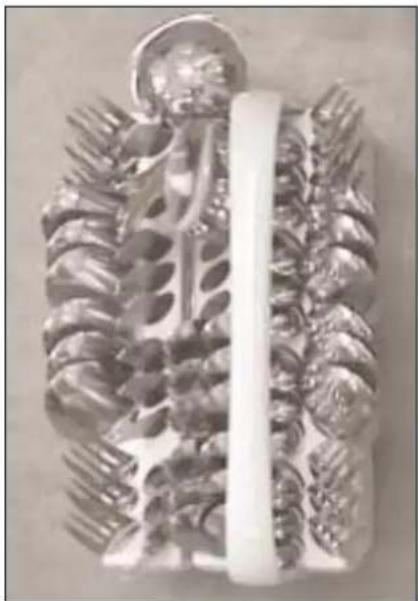

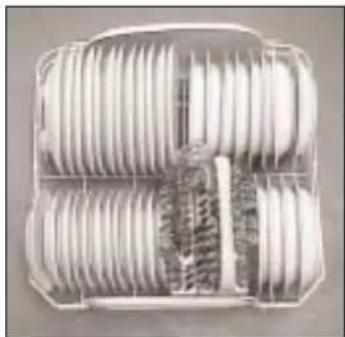

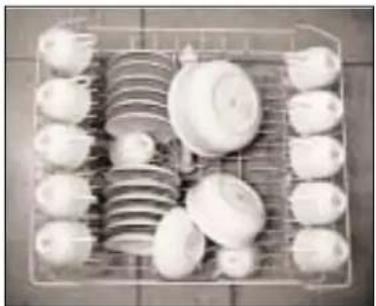

Indicações para os institutos de controlo 21

Dimensões	LarguraAltura com o tampoAltura sem o tampoprofundidade máx.Profundidade máx. com a porta aberta	60 cm85 cm82 cm63.5 cm118.5 cm
Ligação eléctrica:Tensão / FrequênciaPotência totalFusível	Os dados nominais para a conexão eléctrica estão citados na placade identificação da máquina, situada no lado da porta.
Pressão da água de alimentação	Mín.Máx.	50 kPa (0.5 bar)800 kPa (8 bar)
Capacidade de carga		12 talheres

Esta máquina marcada CE cumpre as directivas:

• 72/23/CEE 19/02/73 sobre o material eléctrico destinado a ser utilizado com determinados limites de tensão
• 89/336/CEE 03/05/89 sobre a compatibilidade electromagnética.

Advertências

É muito importante guardar este livro de instruções junto da máquina para que seja possível consultá-lo facilmente sempre que for necessário.

Se a máquina for vendida ou dada a outro proprietário ou se mudar de casa e a deixar para trás, lembre-se de entregar esta brochura ao novo proprietário para que ele possa inteirar-se do funcionamento da máquina e das advertências necessárias.

Estas advertências são prestadas por razões de segurança. Pedimos-lhe portanto que as leia com atenção antes de instalar ou utilizar a máquina.

Instalação

• Controle se a máquina não tenha ficado danificada com o transporte. Não conecte de maneira alguma um aparelho danificado à rede de corrente. Em caso de danos, contacte o seu revendedor autorizado.
• Por motivos de segurança, não altere ou modifique a sua máquina de lavar loiça de maneira alguma.
• Os trabalhos de canalização necessários para a instalação da máquina devem ser executados por canalizadores especializados.
• Preste atenção para que a máquina não fique colocada sobre o cabo de alimentação eléctrica o sobre as mangueiras de abastecimento ou escoamento de água.
• As partes laterais da máquina não devem ser furadas de maneira alguma, para evitar que os componentes hidráulicos que estão situados entre o tanque e os lados fiquem danificados.

Segurança das Crianças

• Esta máquina foi concebida apenas para ser utilizada por adultos.
• Assegure-se que as crianças não mexam no painel de comandos nem se aproximem da máquina com o objectivo de brincar com a mesma.
• O material de embalagem pode representar para os miúdos uma fonte de perigo: por isso é bom manter o material de embalagem longe do alcance das crianças.
• A água que está dentro da máquina não é potável. Se existirem resíduos de detersivos no aparelho ainda há uma situação de perigo para as crianças que devem ser mantidas longe da máquina quando estiver aberta.
• Guarde os seus detergentes num sítio seguro, longe das crianças.

Durante a utilização

- A máquina de lavar loiça foi planejada para lavar os utensílios domésticos normais. Artigos que tenham estado em contacto com gasolina, verniz, fragmentos de aço ou ferro, produtos químicos corrosivos, ácidos ou alcalinos, não devem ser lavados na máquina.

- Não abra a porta da máquina quando está a funcionar, especialmente durante as fases de lavagem com aquecimento: de facto, tal operação poderia provocar saídasde água quente. E, de todo modo, a máquina possui uma segurança especial que, se a porta for aberta, bloqueia imediatamente o seu funcionamento.

- Use somente produtos específicos (sal, detergente, líquido abrilhantador, etc..) para máquinas de lavar loiça.

- Cuide para que a porta da máquina de lavar a loiça esteja sempre fechada, excepto ao colocar ou retirar a loiça. desta forma, evita-se que alguém tropece na porta aberta, causando ferimentos.

- Após ter carregado ou descarregado a máquina é importante manter a porta fechada, pois aberta pode representar perigo.

- Nunca se apoie ou se sente na porta da máquina quando esta estiver aberta.

• Depois de utilizar a máquina desligue-a da rede de alimentação eléctrica e feche a torneira da água.
• Nunca deve tentar fazer reparações na máquina. Reparações efectuadas por pessoas não especializadas podem causar graves acidentes ou um funcionamento incorrecto da máquina.
  Este electrodoméstico deve ser reparado apenas por técnicos autorizados, e devem ser utilizadas peças originais.

Eliminação

Elimine o material de embalagem da máquina em conformidade com as normas em vigor.

Todos os materiais que são utilizados para as embalagens respeitam o ambiente e são recicláveis.

Os componentes de material plástico estão marcados por siglas de padrão internacional:

PE< para o polietileno, por exemplo película de embalagem

PS< para o poliestireno, por exemplo estofos (absolutamente sem CFC).

POM< para o polioximetileno, por exemplo dispositivos de bloqueio de material sintético.

Os papelões são de papel reciclado e devem ser eliminados colocando-os nas lixeiras apropriadas para a recolha diferenciada de papel.

Quando o aparelho tiver de ser colocado definitivamente fora de uso, é preciso fazer com que fique inutilizável antes da sua eliminação.

Advertência! Já que as crianças quando brincam, poderiam fechar-se dentro do aparelho ou colocar-se em situações de perigo, retire a ficha da tomada de corrente, corte o cabo da corrente e o elimine. Modifique o dispositivo de fechamento da porta de maneira que a porta não feche mais.

Para poder jogar fora a máquina de maneira correcta consulte a empresa municipal que providencia a colecta dos lixos sólidos urbanos.

Lavar de maneira econômica e ecológica

• Verifique se a instalação do descalcificador da água está regulada correctamente.
• Não lave a loiça antes de ser colocada na máquina com água corrente.
• Seleccione sempre um programa de lavagem correspondente ao tipo de loiça e ao seu nível de sujeira.
• Evite absolutamente colocar superdoses de detergente, sal especial e abrilhantador.
  Siga as indicações dadas neste livro de instruções e as instruções que foram fornecidas pelo fabricante das substâncias acima.

Instruções para a instalação

Qualquer trabalho eléctrico necessário durante a instalação do aparelho deverá ser efectuado apenas por pessoal especializado.

Qualquer trabalho de canalização necessário durante a instalação do aparelho deverá ser efectuado apenas por pessoal especializado.

Retire totalmente o invólucro da embalagem da máquina.

Coloque a máquina perto de uma torneira para a admissão da água e perto de um cano para a descarga.

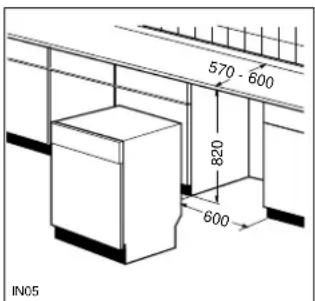

Colocação e fixação debaixo de uma superfície de trabalho

(Móvel para máquina de lavar loiça - Plano de trabalho contínuo)

Tirando o tampo, pode colocar a máquina debaixo do móvel para máquina de lavar loiça ou por baixo de um plano de trabalho já existente, se o espaço possuir as dimensões indicadas na fígura.

Proceda da seguinte maneira:

• Retire a tampa da superfície de trabalho da máquina de lavar loiça desaparafusando os parafusos posteriores de fixação, depois retire a tampa da superfície de trabalho da parte posteriore desengate-a dos encaixes anteriores levantando-a.
• Introduza a máquina, depois de lhe ter regulado adequadamente a altura e o nível através os pés reguláveis.

Ao introduzir a máquina tenha cuidado para não dobrar ou esmagar as tubagens de admissão e descarga da água.

Durante todas as operações que devem ser feitas para atingir os componentes internos é indispensável que a máquina de lavar loiça esteja desligada da corrente eléctrica.

Verifique se a máquina, depois de ter sido instalada, pode ser atingida facilmente quando tiver que se fazer o serviço de assistência técnica.

Se a máquina for utilizada posteriormente como um aparelho free-standing, é preciso montar novamente o tampo original. A base da máquina free-standing não pode ser regulada.

Nivelação

É essencial realizar um bom nivelamento para obter o fechamento correcto e a vedação hidráulica da porta.

Controle se a porta da máquina pode fechar bem sem atritos laterais.

Nivele a máquina desenroscando ou enroscando os pés reguláveis até obter o fechamento correcto da porta.

Ligação do fornecimento

A máquina pode ser alimentada com água fria ou quente até 60°C máx.

Alimentando a máquina de lavar loiça com água quente encurtará os tempos dos programas de lavagem, mas por outro lado a lavagem de loiça muito suja pode não ser efícaz.

Ligue a mangueira de condução de água a uma torneira com rosca de 3/4" ou a uma torneira com acoplamento rápido (press block).

Verifique que a pressão da água de alimentação corresponda aos limites indicados nas “Características técnicas”.

Evite que as mangueiras fiquem dobradas ou compimidas porque poderiam impedir ou diminuir o fluxo de passagem da água.

A extremidade do tubo pode ser orientada para o lado que desejar, basta desapertar um pouco a rosca. Aperte novamente a rosca para evitar perdas de água. (Atenção!

Note-se que alguns modelos de máquina de lavar loiça possuem mangueiras sem virola de bloqueio, portanto esta operação não é realizável).

Se a máquina estiver ligada a tubagens novas ou que não tiverem sido utilizadas há muito tempo, aconselha-se deixar escorrer a água durante uns minutos antes de ligar a mangueira de admissão. Desta maneira, evitar-se-á que os eventuais depósitos de areia ou de ferro possam entupir o filtro da mangueira de condução.

Não utilize, para fazer a ligação, mangueiras velhas que já tenham sido utilizadas anteriormente.

A máquina possui dispositivos de protecção que impedem o refluxo da água de lavagem no encanamento da água potável e atendem aos requisitos previstos pelas normas de segurança vigentes sobre a matéria.

Ligação com a descarga de água

A extremidade da mangueira de descarga pode ser ligada:

1. Ao sifão de descarga do lavatório, fixando-a eventualmente com uma abraçadeira.
2. Enganchada na borda do lavatório, utilizando neste caso o suporte. (Note-se que alguns modelos de máquina de lavar loiça prevêem o seu fornecimento).
3. A uma mangueira de descarga à parede desde que este tenha um respiradouro adequado e um diâmetro interno de pelo menos 4 cm.

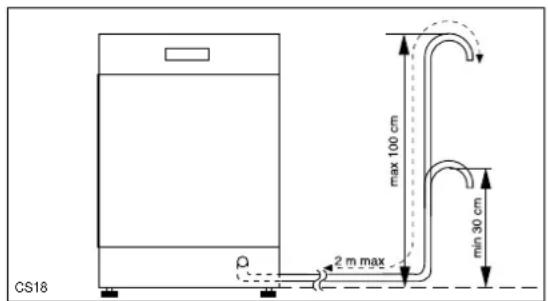

A ligação de descarga deve ficar a uma altura entre 30 cm. (mínimo) e 100 cm. (máximo) do chão. A mangueira de descarga pode ser orientada indiferentemente para a direita ou para a esquerda.

Evite que as mangueiras fiquem dobradas ou comprimidas porque poderiam impedir ou diminuir o fluxo de descarga da água.

Um eventual prolongamento da mangueira de descarga não deve exceder mais de 2 metros, e deve ter um diâmetro interior não inferior ao da mangueira fornecida.

As junções utilizadas para a ligação da mangueira de descarga, também não devem possuir um diâmetro interno inferior à mangueira de descarga.

Atenção!

As nossas aparelhagens possuem uma segurança que impede o retorno da água suja dentro da máquina de lavar loiça. Se o sifão de descarga da sua pia possuir uma válvula de contrafluxo avariada pode impedir que a descarga da máquina funcione de maneira incorrecta. Portanto, aconselhamos retirá-la.

Ligação eléctrica

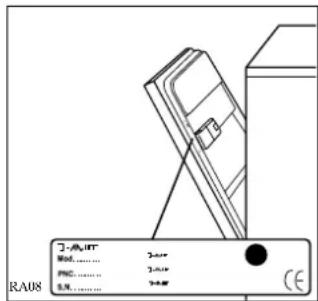

Os dados referentes á conexão eléctrica estão citados na placa de matrícula que está colocada no lado da porta.

Antes de introduzir a ficha na tomada de corrente, verifique se:

1. A tensão de rede indicada na placa de matrícula corresponde á tensão de rede existente do local da instalação.
2. O contador, as válvulas limitadoras, a linha de alimentação e a tomada de corrente são adaptas para suportar a carga máxima requerida. Assegurar-se que a tomada e a ficha são compatíveis entre elas sem que seja necessário colocar reduções, tomadas múltiplas e adaptadores vários. Se for o caso, faça substituir a tomada da instalação eléctrica com uma de tipo adapto.

Para separar a máquina de lavar loiça da rede, retire a ficha.

Atenção!

A ficha deve permanecer acessível mesmo depois que o aparelho tiver sido instalado.

Caso for necessário substituir o cabo de alimentação, contacte um centro de assistência autorizado.

Atenção!

As normas de segurança contra acidentes prevêem a ligação a uma tomada de terra eficaz para a máquina.

O fabricante declina toda e qualquer responsabilidade em caso de as normas de segurança não serem respeitadas.

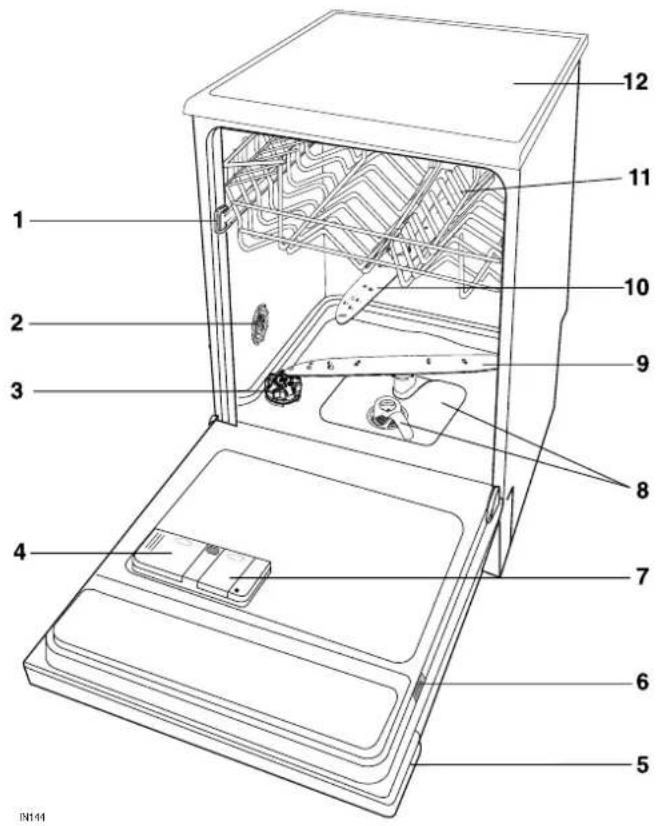

Descrição do aparelho

1. Travão do cesto superior
2. Regulador do descalcificador da água
3. Tampa do depósito do sal
4. Depósito do detergente
5. Painel de comandos
6. Placa de identificação
7. Depósito do líquido abrilhantador
8. Filtros
9. Braço de aspersão inferior
10. Braço de aspersão superior
11. Cesto superior
12. Superfície de trabalho

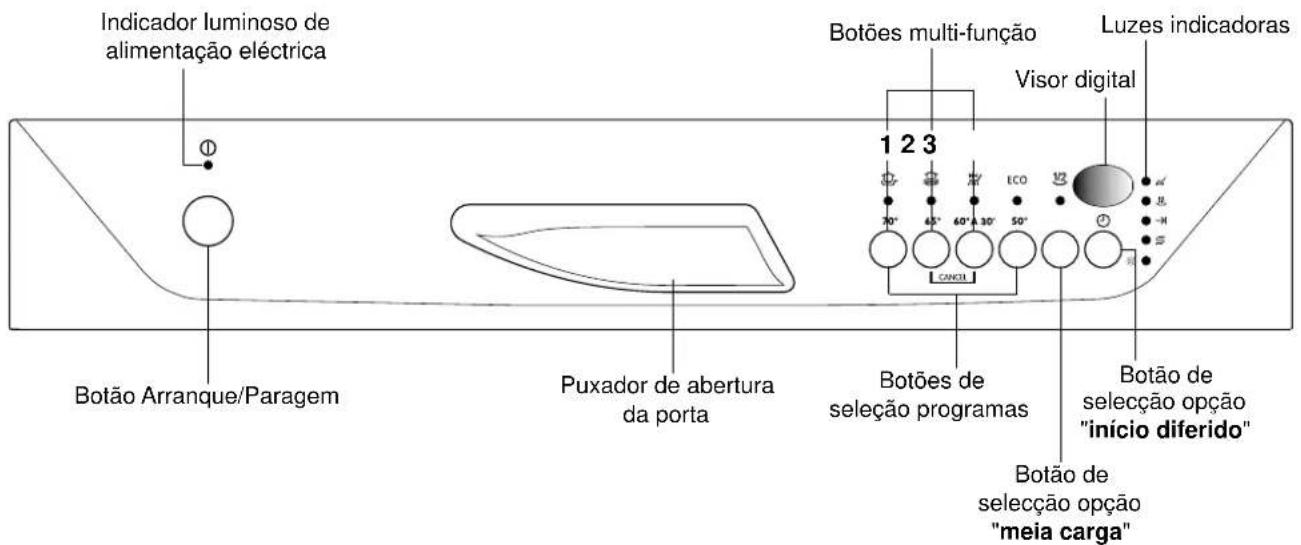

Painel de comandos

Botões multi-função: além do programa de lavagem indicado, é possível, combinando estes botões:

• regular o nível do descalcificador da água
• desactivar/activar o fornecimeno de abrilhantador
• cancelar o programa de lavagem em curso

Botões de seleção programas: permitem seleccionar o programa de lavagem desejado (veja "Quadro de programas de lavagem").

Botão de selecção opção "início diferido": Esta opção configura o início diferido do programa de 1 até 19 horas.

O visor digital indica:

• o nível de dureza com o qual está programado o descalcificador da água,
• se o fornecimento do abrilhantador está activado/desactivado,
• quanto tempo aproximadamente falta para o programa acabar,
• o contagem decrescente do início diferido,
• códigos de alarme em relação ao mau funcionamento da máquina de lavar loiça.

S	Sal: ilumina-se quando o sal regenerador tiver terminado.
	Abrilhantador: ilumina-se quando o líquido abrilhantador tiver terminado.

Durante a realização de um programa as luzes indicadoras do sal e do abrilhantador ficam apagadas mesmo se estiver a faltar sal ou abrilhantador.

Luzes indicadoras das fases: significam o seguinte:

	Lavagem: ilumina-se quando as fases de lavagem e enxaguamentos estão a funcionar.
	Secagem: ilumina-se quando a fase de secagem está a funcionar.
→I	Fim do programa: ilumina-se quando o programa de lavagem terminou.

Quando um programa de lavagem é seleccionado, as luzes indicadoras das fases previstas para aquele programa ficam a piscar.

Depois que o programa tiver começado as luzes indicadoras das fases apagem-se.

Somente a luz da fase em curso ilumina-se de maneira fixa.

Botão de selecção da função meia carga: esta

função é muito útil quando há pouca loiça para ser lavada, permite reduzir os consumos.

A função deve estar sempre combinada com a seleção de um programa de lavagem.

A luz indicadora correspondente ao botão, se for selecionada, ilumina-se.

Acondicione a loiça em ambos os cestos (superior e inferior).

Se esta função for seleccionada, com os programas de lavagem Intensivo 70°C e Normal 65°C a fase de pré-lavagem fica excluída automaticamente. (Lembre-se de não colocar detergente no compartimento para a pré-lavagem do depósito de detergente).

A única coisa que se obtém com o programa Eco 50°C é que a duração da lavagem reduz-se.

Com o programa Rapido 60 A 30 ^1 a função de meia carga não pode ser seleccionada (botão desactivado - luz indicadora desligada).

Se a função de meia carga for seleccionada recomendase reduzir a dose de detergente que se põe para uma carga habitual completa.

Antes de primeira utilização

Antes de usar a sua máquina pela primeira vez, faça as seguintes operações:

1. Certifique-se que as ligações eléctrica e hidráulica estão em conformidade com as instruções de instalação.
2. Retire totalmente todos os involucros da embalagem da máquina.
3. Regule o nível de dureza da água.

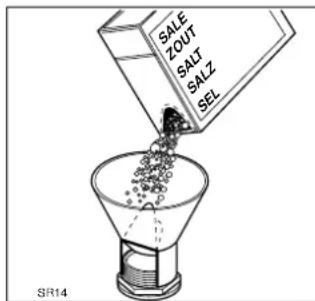

4. Deite um litro de água no depósito do sal e depois encha-o com sal.

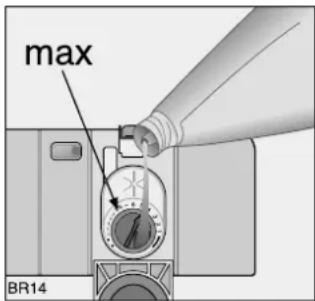

5. Coloque líquido abrilhantador no depósito próprio.

O descalcificador da água

Esta máquina de lavar loiça vem equipada com un descalcificador da água concebido para retirar os minerais e sais da água, nocivos ao bom funcionamento deste aparelho. Quanto mais elevado for o nível destes sais, mais "dura" será a água.

A dureza da água é medida por escalas equivalentes, por exemplo graus alemães ou franceses, e milimole por litro (mmol/l).

Informe-se sobre o grau de dureza da água da sua zona, pedindo informações ao serviços municipais.

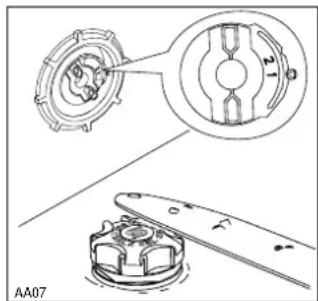

O descalcificador deve ser regulado de duas maneiras: quer manualmente, agindo no regulador do descalcificador da água, quer electronicamente, agindo nos botões multi-função.

a) Programação manual

1. Abra a porta da máquina de lavar loiça.
2. Retire o cesto inferior da máquina.
3. Coloque o regulador na posição 1 u 2 (veja tabela).
4. Coloque novamente o cesto inferior.

O regulador foi regulado na fábrica para o nível "2".

b) Programação electrónica

(Com a máquina desligada)

A máquina de lavar loiça foi regulada na fábrica para o nível 5.

1. Carregue sobre o botão Arranque/Paragem. O indicador luminoso de alimentação eléctrica se acende (estado de programação).
   Se outros indicadores luminosos estiverem acesos (excepto as luzes indicadoras do sal e do abrilhantador porque isto está a significar que é necessário encher os seus respectivos depósitos) isto está a indicar que foi configurado um programa de lavagem. O programa configurado deve ser cancelado: carregue contemporaneamente, durante cerca de 2 segundos, sobre os botões multi-função 2 e 3. Todas as luzes indicadoras apagam-se (excepto o indicador luminoso de alimentação eléctrica e eventualmente as luzes indicadoras do "sal" e do "abrilhantador"), indicando desta maneira que o programa configurado que foi cancelado e a máquina está novamente em estado de programação.

2. Carregue sobre os botões multi-função 2 e 3. As luzes correspondentes a os botões multi-função 1, 2 e 3 começam a piscar.

3. Carregue sobre o botão multi-função 1, as luzes indicadoras dos botões multi-função 2 e 3 apagam-se e a luz do botão multi-função 1 continua a piscar. O visor digital indica o níval actual.

Exemplo: 5 L = nível 5

1. Para modificar o nível, carregue sobre o botão multi-função 1. O nível de regeneração se modificará todas as vezes que o botão multi-função 1 for pressionado (para seleccionar o novo nível veja tabela)

Exemplos:

se o nível actual for 5, pressionando o botão multi-função 1 somente uma vez programa-se o nível 6. se o nível actual for 10, pressionando o botão multi-função 1 somente uma vez programa-se o nível 1.

1. Para memorizar a operação, desligue a máquina com o botão Arranque/Paragem ou então espere mais ou menos 60 segundos, depois deste tempo a máquina volta automaticamente para a fase de programação.

Dureza da água				Programação do descalcificador		Nível indicado no visor digital	Uso de sal de regeneração
°dH (graus alemães)	°TH (graus franceses)	mmol/l (millimole por litro, unidade internacional de dureza da água)	Âmbito
				manualmente életronicamente
51 - 70	91 - 125	9,0 - 12,5	IV	2	nível 10	10 L	sim
43 - 50	76 - 90	7,6 - 8,9	IV	2	nível 9	9 L	sim
37 - 42	65 - 75	6,5 - 7,5	IV	2	nível 8	8 L	sim
29 - 36	51 - 64	5,1 - 6,4	IV	2	nível 7	7 L	sim
23 - 28	40 - 50	4,0 - 5,0	IV	2	nível 6	6 L	sim
19 - 22	33 - 39	3,9 - 3,3	III	2	nível 5	5 L	sim
15 - 18	26 - 32	2,6 - 3,2	III	1	nível 4	4 L	sim
11 - 14	19 - 25	1,9 - 2,5	II	1	nível 3	3 L	sim
4 - 10	7 - 18	0,7 - 1,8	I/II	1	nível 2	2 L	sim
< 4	< 7	< 0,7	I	1	nível 1	1 L	não

Enchimento com sal

Utilize apenas sal específico para máquinas de lavar loiça. Todos os outros tipos de sal não específicos para serem usados em máquina de lavar loiça, especialmente sal de cozinha, danificam o descalcificador.

Encha o depósito com sal apenas quando iniciar um programa completo de lavagem.

Evitará deste modo que restos de sal ou água salgada, que possa ter sido derramada, permaneçam no fundo da máquina por algum tempo e provoquem corrosão na mesma.

Colocação do sal de regeneração

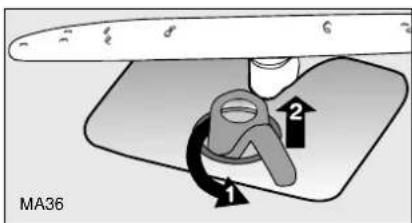

1. Tire o cesto inferior, gire a tampa do depósito do sal de 90° em sentido anti-horário e retire-o.
2. Verta um litro de água no depósito ou até este ficar cheio (esta operação é necessária somente quando se introduzir sal pela primeira vez).
3. Encha o depósito com sal específico para máquinas de lavar loiça utilizando o funil fornecido com a máquina.
4. Volte a colocar a tampa, de maneira que não fiquem restos de sal na rosca, nem na junta.

Escuta-se um clique de fim de percurso quando a tampa fica fechada cor

O indicador luminoso que se acenderá no painel de comandos quando o sal acabar, lhe lembrará que deve acrescentar sal no depósito.

O indicador luminoso do sal pode ficar iluminado durante 2-6 horas depois que se tiver introduzido o sal no depósito, se a máquina ficar ligada.

Se usar sal que demore um pouco mais a dissolver-se, então o indicador luminoso poderá ficar aceso durante mais tempo.

O funcionamento da máquina não será afectado.

No depósito há sempre água, portanto é normal se esta transbordar quando se acrescenta o sal.

Este líquido dá mais brilho á loiça.

É introduzido automaticamente durante o enxaguamento quente.

O depósito, situado na parte interna da porta, pode conter até 110 ml de líquido abrilhantador, suficiente para 16-40 programas, de acordo com as doses programadas.

Introdução do líquido abrilhantador

1. Abra a porta do depósito do abrilhantador agindo sobre o botão de engate (A).
2. Deite o abrilhantador na boca de carga até que o depósito fique cheio; o nível máximo está indicado pela escrita "max".

Assegurar-se de fechar bem a porta todas as vezes que tiver enchido o depósito do abrilhantador.

Se, por caso, o líquido derramar do depósito, durante a introdução, deve ser retirado cuidadosamente com um pano absorvente, para evitar uma excessiva formação de espuma na lavagem sucessiva.

Não coloque detergente líquido neste depósito.

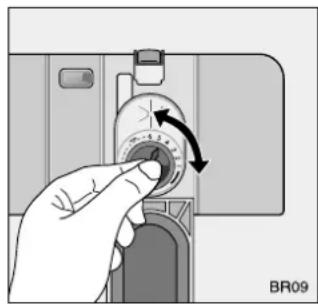

Regulação da dose

Segundo o resultado de brilho e de secagem conseguido, regule a dose de líquido no selector de 6 posições situado no interior da boca de carga (posição 1 dose mínima, posição 6 dose máxima).

O selector já foi regulado na fábrica na posição 4.

Com a ajuda da ponta de uma faca, aumente a dose se a loiça ficar manchada ou com gotas de água; ao contrário diminua a dose se a loiça apresentar estrias esbranquiçadas e pegajosas.

Coloque novamente líquido abrilhantador, quando o indicador luminoso de abrilhantador se acender.

- Se utilizar detergente para máquinas de lavar loiça que completa a função do abrilhantador, é preciso desactivar o fornecimento de abrilhantador para evitar uma dosagem dupla.

(Com a máquina desligada)

Configuração de fábrica: fornecimento de abrilhantador activo.

Quando o fornecimento de abrilhantador for desactivado, a luz de controlo no painel de comandos fica desactivada automaticamente.

1. Carregue sobre o botão Arranque/Paragem. O indicador luminoso de alimentação eléctrica se acende (estado de programação). Se outros indicadores luminosos estiverem acesos (excepto as luzes indicadoras do sal e do abrilhantador porque isto está a significar que é necessário encher os seus respectivos depósitos) isto está a indicar que foi configurado um programa de lavagem. O programa configurado deve ser cancelado: carregue contemporaneamente, durante cerca de 2 segundos, sobre os botões multi-função 2 e 3. Todas as luzes indicadoras apagam-se (excepto o indicador luminoso de alimentação eléctrica e eventualmente as luzes indicadoras do "sal" e do "abrilhantador"), indicando desta maneira que o programa configurado que foi cancelado e a máquina está novamente em estado de programação.

2. Carregue sobre os botões multi-função 2 e 3. As luzes correspondentes a os botões multi-função 1, 2 e 3 começam a piscar.

3. Carregue sobre o botão multi-função 2, as luzes indicadoras dos botões multi-função 1 e 3 apagam-se e a luz do botão multi-função 2 continua a piscar. O visor digital indica a configuração actual.

0d	Fornecimento do abrilhantador desactivado
1d	Fornecimento do abrilhantador activado (configuração da fábrica)

1. Para mudar a configuração, carregue novamente sobre o botão multi-função 2, o visor digital indica a nova programação.
2. Para memorizar a operação, desligue a máquina com o botão Arranque/Paragem ou então espere mais ou menos 60 segundos, depois deste tempo a máquina volta automaticamente para a fase de programação.

Ao empregar quotidianamente

• Controle se é necessário acrescentar sal e abrilhantador.
• Acondicione os talheres e a loiça na máquina.
• Encha o depósito de detergente com o detergente.
• Seleccione o programa de lavagem idóneo para o tipo de carga e sujeira.
• Dê início ao programa de lavagem.

Acondicionamento dos talheres e da loiça

Não lave na máquina esponjas, panos de prato e todos os objectos que possam absorver água.

- Antes de colocar a loiça na máquina é preciso:

• Retirar todos os resíduos de comida.
• Pôr de molho as panelas que apresentarem restos de comida queimados.

- Quando arrumar a loiça e os talheres preste atenção nas seguintes instruções:

• A loiça e os talheres não devem impedir aos braços de girarem livremente.
• Os recipientes côncavos como chávenas, copos, panelas, etc. devem ser arrumados de cabeça para baixo a fim que não se deposite água nas cavidades ou nos fundos abaulados.
• A loiça e os talheres não devem ser colocados uns dentro das outros nem devem ficar cobertos entre si.
• Para evitar a quebra de vidros, os copos não devem ficar encostados entre si.
• Ponha os pequenos objectos no cesto dos talheres.

- A loiça de plástico e as frigideiras feias com material anti-aderente têm tendência a reter uma maior quantidade de gotas de água; portanto, este tipo de utensílios secam com menos facilidade do que a porcelan e o aço.

Para a lavagem na máquina, os seguintes talheres e loiças são:

não idóneos

idóneos se forem permitidos

Talheres com cabos de madeira, chifre, porcelana ou madrepérola.Objectos de material plástico não resistentes ao calor.Talheres velhos ou antigos com partes coladas sensíveis a altas temperaturas.Loiça ou talheres com partes coladas.Objectos de estanho ou de cobre.Cristal de chumbo.Objectos de aço não inoxidáveis.Tábuas ou bandejas de madeira.Objectos de artesanato.

Lave na máquina objectos de barro somente se a fábrica o indicar expressamente.As decorações esmaltadas podem descorar depois de várias lavagens mecánicas.Os objectos de prata e de alumínio tendem a mudar de cor durante a lavagem. Além disso, os restos de comida como alburne, a gema do ovo e a mostarda muitas vezes provocam manchas ou modificações de cor.Por isso retire sempre imediatamente da prata os resíduos de comida, se os objectos não forem lavados logo depois do uso.Alguns tipos de vidro podem ficar opacos depois de muitas lavagens.

Abra a porta e puxe os cestos para fora, para colocar a loiça.

Utilização do cesto inferior

O cesto inferior foi concebido para conter panelas, tampas, pratos, saladeiras, talheres, etc..

As travessas e os talheres grandes devem ser arrumados de preferência na parte de fora do cesto, a fim que os braços de aspersão podem girar livremente.

As duas ordens de suportes podem ser baixadas de maneira simples e rápida, por forma a permitir que se coloquem mais facilmente tachos e saladeiras nela.

O cesto dos talheres

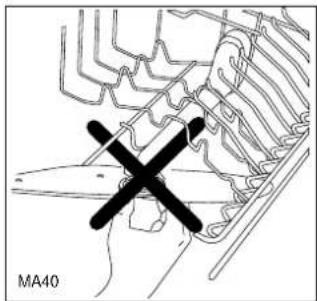

Facas longas e afiadas colocadas para cima podem ser perigosas.

Talheres longos e/ou afiados devem ser colocados horizontalmente no cesto superior.

Tome cuidado ao colocar ou a retirar objectos afiados, como por exemplo facas.

Os talheres colocam-se no cesto respectivo com os cabos voltados para baixo.

Se os cabos sairem por baixo do cesto e obstruirem a rotação do braço de aspersão inferior, inverta a posição dos talheres. Misture bem as colheres com os demais talheres para evitar que estas se juntem e resultem mal lavadas.

A fim de obter uma performance melhor aconselha-se utilizar os separadores em forma de grade que foram fornecidos, se o modelo ou as dimensões dos talheres o consentirem.

O cesto dos talheres é constituído por dois módulos que se podem separar, o que dá uma maior flexibilidade á colocação da loiça.

Para separá-los, faça-os deslizar horizontalmente em sentidos contrários.

Para voltar a uni-los, faça a operação inversa.

Utilização do cesto superior

O cesto superior é indicado para conter os pratos (de sobremesa, de chávenas, rasos e fundos até 24 cm. de diâmetro) saladeiras, chávenas e copos.

As chávenas podem ser colocadas viradas para baixo nos sectores altos porta-chávenas.

Carregar os objectos mais leves (taças de plástico, etc.) no cesto superior, dispondo-os de maneira a evitar que se virem durante a lavagem, ao pé destes, objectos mais pesados.

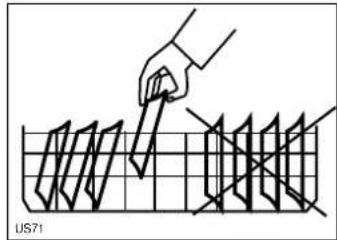

Quando se coloca os pratos no cesto superior:

incline os pratos e evite arrumá-los iniciando pela parte perto da porta, arrume-os preferivelmente a partir da parte posterior do cesto.

Antes de fechar a porta verifique se os braços de aspersão podem girar livremente.

Regulação da altura do cesto superior

Se os seus pratos habituais grandes pode colocá-los no cesto inferior, colocando o cesto superior na posição mais alta.

	Altura máxima dos talheres no:
	Cesto superior	Cesto inferior
Cesto superior posição alta 20 cm	31 cm
Cesto superior posição baixa 24 cm	27 cm

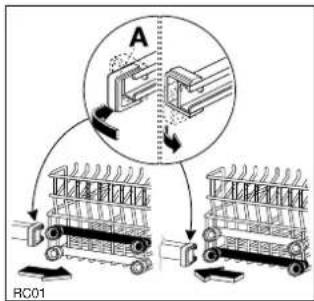

Para colocar o cesto superior numa posição mais alta, siga as seguintes instruções:

1. Rode os travões anteriores (A) do cseto superior para fora e retire o cesto.
2. Volte a montar o cesto na posição mais alta e ponha os travões na posição original.

Com o cesto superior na posição alta não pode utilizar os suportes superiores para as chávenas.

Depois de colocar ou retirar a loiça da máquina é importante manter a porta fechada, pois estando aberta representa um perigo.

Utilização de detergente

Use apenas detergente em pastilhas, pó ou líquido específico para máquinas de lavar loiça domésticas.

Usando apenas a quantidade estrictamente necessária de detergente para a loiça que pretende lavar, estará também a contribuir para a redução da poluição.

O detergente deve ser acrescentado antes de dar início a um programa de lavagem.

É importante que as instruções de dosagem e de conservação que foram fornecidos pelo fabricane do detergente e que estão escritas na sua embalagem sejam seguidas com atenção.

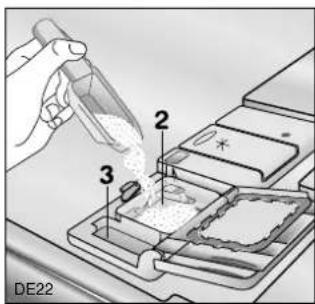

Introdução do detergente

1. Se a tampa estiver fechada: carregue na pequena alavanca de paragem empurrando-a para frente (1). A tampa abrirá automaticamente.
2. Deite o detergente no depósito apropriado (2). Para simplificar a dosagem utilize as entalhes marcados: 20 = aproximadamente 20 g de detergente 30 = aproximadamente 30 g de detergente.

1. Todos os programas com pré-lavagem requerem uma pequena quantidade de detergente (5/10 g) a ser colocado no compartimento (3) do depósito.
2. Feche a tampa apertando-a até escutar um clique.

Vários tipos de detersivo

Detersivos em pastilhas

Os detersivos em pastilhas dos vários fabricantes se dissolvem com uma rapidez diferente, portanto durante os programas breves algumas pastilhas não são capazes de se dissolver completamente e de soltar toda a sua capacidade de força limpadora.

Então, se utilizar detersivo em pastilhas, aconselhamos adoptar os programas mais demorados a fim de poder obter a eliminação total dos resíduos de detersivo.

A introdução das pastilhas directamente no tanque ou no cesto dos talheres provocará resultados insatisfatórios.

As pastilhas devem ser colocadas no depósito do detersivo.

Detersivos concentrados

De acordo com a composição química, os detersivos para máquinas de lavar loiça podem ser subdivididos em dois tipos:

- detersivos tradicionais alcalinos com componentes cáusticos.

- detersivos concentrados de baixa alcalinidade com enzimas naturais.

Os programas de lavagem com temperatura de 50° junto com detersivos concentrados produzem um impacto no meio ambiente menor e salvaguardam a loiça, já que os programas de lavagem com temperatura de 50° foram estudados propositadamente em função das propriedades de dissolução da sujeira por parte das enzimas contidas nos detersivos concentrados.

Portanto, os programas de lavagem com temperatura de 50° feitos com detersivos concentrados permitem obter os mesmos resultados dos programas com que funcionam com temperatura de 65°.

Detersivos combinados

Se utilizar detergente para máquinas de lavar loiça que completa a função do abrilhantador, é preciso desactivar o fornecimento de abrilhantador para evitar uma dosagem dupla.

Detersivos combinados "3 em 1"

Indicações gerais

Este produto é feito de pastilhas com função combinada de detersivo/abrilhantador e sal.

1. Antes de usá-lo verifique se a dureza da água da rede de abastecimento é compatível com o uso deste produto com base nas instruções fornecidas pelo fabricante do detersivo (escritas na embalagem do produto).
2. Quando usar este produto siga escrupulosamente as instruções fornecidas pelo fabricante do detersivo.
3. Caso haja problemas de lavagem ruim quando se utiliza "3 em 1", consulte o fabricante do detersivo (o número telefónico para a assistência está indicado na embalagem do produto).

Indicações especiais

Se forem utilizados detersivos combinados "3 em 1" é preciso programar a dureza da água no valor mínimo. (Veja "Regulação do descalcificador de água").

Se se desejar voltar a utilizar um detersivo padrão, aconselhase o seguinte:

• Encha seja o depósito do sal seja o do abrilhantador;
• Coloque o valor da dureza da água no máximo e execute de 1 a 3 programas normais de lavagem sem loiça;
• Coloque novamente o valor da dureza da água com base nas condições locais em vigor.

Os produtos

Para obter óptimos resultados de lavagem, é preciso utilizar produtos específicos para a máquina de lavar loiça.

Para que a máquina funcione perfeitamente, a Zanussi recomenda utilizar os produtos Calgonit System, uma série de produtos completa e única, que foi experimentada por milhões de utilizadores.

Calgonit System inclui Calgonit detergente, abrilhantador, sal, detergente para limpeza da máquina de lavar loiça e Citro-Fresh.

Estes produtos limpam de maneira eficaz quer a loiça quer a máquina

Quadro de programas de lavagem

Programa	Tipo de sujidade e tipo de loiça	Botão programa a carregar	Descrição do programa (3) Valores de consumo
				Consumo de energia (em kWh)
Intensivo 70°C	Muito suja. Loiça, talheres, panelas e tachos	70°	Pré-lavagem quenteLavagem com água a 70°C2 enxaguamentos mornos1 enxaguamento quenteSecagem	1,7 - 1,9 23 - 25
Normal 65°C	Sujidade normal. Loiça e talheres	65°	Pré-lavagem frioLavagem com água a 65°C2 enxaguamentos mornos1 enxaguamento quenteSecagem	1,5 - 1,7 23 - 25
(1) Rápido 60°C	Sujidade fresca. Loiça e talheres		Lavagem com água a 60°C1 enxaguamento quente	0,8 9
(2) ECO 50°C	Sujidade normal. Loiça e talheres		Pré-lavagem frioLavagem com água a 50°C1 enxaguamento frio1 enxaguamento quenteSecagem	0,95 - 1,05 13 - 15

(1) Ideal para lavar a loiça do pequeno almoço e do jantar (sujidade fresca). Caracterizado por durar pouco.

É o programa ideal, estudado para atender às exigências de uma família de quatro pessoas em que se pode colocar pratos, chávenas e loiça do pequeno almoço e do jantar

(2) Programa de teste para os institutos de controlo. (Veja Indicações para os institutos de controlo). Este programa que foi estudado para ser utilizado com detersivos que possuem enzimas, permite obter, com consumos de energia reduzidos, performances que não poderiam ser realizadas diversamente utilizando só os programas com temperaturas de lavagem de 65°C e detersivos tradicionais. Para compensar a diminuição da temperatura, a duração da lavagem e da secagem foi aumentada.

(3) Estes dados valem somente como valor indicativo porque dependem da pressão e da temperatura da água, assim como das variações de tensão.

A duração de um programa de lavagem fica visualizada no visor digital quando se configura o programa.

Activação de um programa de lavagem

1. Verifique que...

A loiça e os talheres tenham sido arrumados correctamente e a fim que permitam a os braços de aspersão girarem livremente.

2. Abra a torneira da água

3. Feche a porta da máquina

4. Carregue no botão "Arranque/Paragem"

O indicador luminoso de alimentação eléctrica se acende.

5. Programação e activação do programa

a) Para seleccionar um programa, carregue sobre o botão do programa desejado (veja "Quadro programas de lavagem").

O indicador luminoso do botão se iluminará e a duração (em minutos) do programa que tinha sido configurado ficará piscando no visor digital.

As luzes indicadoras das fases previstas pelo ciclo acendem-se.

Depois de cerca de 3 segundos que em botão tiver sido pressionado pela última vez o programa inicia automaticamente.

Se quiser utilizar a função de meia carga, pressione o botão correspondente até 3 segundos depois de ter seleccionado o programa de lavagem. A luz indicadora correspondente se acenderá e no visor digital o tempo restante para terminar o programa configurado será actualizado automaticamente.

No visor digital a duração do programa não fica mais a piscar e todas as luzes indicadoras das fases apagam-se, menos a luz da fase que está a funcionar.

b) Programação e activação com o início diferido, configure o "início diferido" antes de seleccionar o programa.

Carregue sobre o botão do "início diferido" até que o número das horas para o início diferido aparecerá lampejando no visor digital (de 1h a 19h).

Seleccione o programa de lavagem. No visor digital aparecerá, por um istante, a duração do programa e então aparecerá novamente o tempo programado para o início diferido.

Quando o número de horas não ficará mais a piscar, a contagem decrescente para o início diferido se activará.

A contagem decrescente diminuirá com intervalos de 1 hora

Se a porta for aberta isto não interrompe ou pára a contagem decrescente.

Ao término da contagem decrescente o programa estabelecido iniciará automaticamente.

Nota: é possível seleccionar os programas e o "início diferido" mesmo quando a porta estiver aberta.

Neste caso o início do programa ou da contagem decrescente do início diferido começará automaticamente depois que a porta tiver sido fechada. Até este momento é possível mudar ou modificar a programação feita.

a) Carregue no botão Arranque/Paragem.
b) Seleccione o programa de lavagem e se solicitado a opção "CarePlus" o "início diferido".
c) Feche a porta da máquina.

6. Interromper o cancelar um programa em curso

Interrompa ou cancele um programa que está a funcionar SOMENTE se for absolutamente necessário.

Atenção! Todas as vezes que se abre a porta poderá sair vapor quente. Abra a porta com cuidado.

Interromper um programa em curso

a) Abra a porta da máquina para parar o programa em curso. Feche a porta para reiniciar o programa do mesmo ponto em que foi interrompido
b) Carregue sobre o botão Arranque/Paragem (neste caso todas as luzes indicadoras se apagem). Reactive com o botão Arranque/Paragem, o programa reinicia do mesmo ponto em que foi interrompido.

Cancelar um programa em curso

Carregue contemporaneamente, durante cerca de 2 segundos, sobre os botões multi-função 2 e 3.

A luz indicadora do programa em andamento començará a piscar. Depois de 2 segundos todas as luzes indicadoras apagam-se (excepto a luz de alimentação eléctrica ed eventualmente las luzes indicadoras do "sal" e do "abrilhantador") indicando desta maneira que o programa configurado foi cancelado. Se for configurado um novo programa de lavagem, verifique se há detersivo no depósito de detersivo.

7. Cancelar um "início diferido"

Para cancelar um início diferido que está em andamento deve-se reinicializar a máquina, siga as mesmas instruções dadas para "Cancelar um programa em curso".

Se um início diferido for cancelado se cancelará também a configuração do programa de lavagem.

Neste caso deve-se configurar o programa de lavagem novamente.

8. Fim do programa de lavagem

A máquina pára automaticamente.

A luz indicadora "Fim do programa" lhe informará que o programa terminou.

No visor digital aparece 0 (tempo restante do programa), somente neste caso o programa terá acabado.

Deslique a máquina premindo no botão

Arranque/Paragem. O indicador luminoso de alimentação eléctrica se apaga.

Abra a porta e espere alguns minutos antes de retirar os pratos, deste modo evitará queimar-se e a secagem melhorará.

9. Remoção da loiça

A loiça que ainda está quente é frágil, portanto é preciso deixá-la arrefecer antes de retirá-la da máquina.

Esvazie primeiro o cesto inferior e só depois o superior; evitará desta forma que o cesto superior derrame água na loiça colocada no cesto inferior.

Se eventualmente houver condensação nos lados internos e na porta da máquina isto será devido ao sistema de secagem que transfere o vapor resíduo da loiça para as pares mais frias da máquina.

Atenção!

Quando o programa de lavagem termina, é aconselhável desligar a máquina da corrente e fechar a torneira da água.

Manutenção e limpeza

Limpe as guarnições perimetrais da porta e dos depósitos de detergente e de líquido abrilhantador com um pano húmido.

Limpe a superfície externa da máquina e do painel de comandos com um pano húmido e macio, se for necessário utilize um detergente neutro, mas não empregue detergentes abrasivos (acetonas e tricloroetileno).

Recomendamos que seja realizado um programa de lavagem na temperatura de 65°C de 3 em 3 meses, sem loiça dentro e utilizando detergente.

Limpeza dos filtros

Os filtros devem ser controlados e limpados de vez em quando. Os filtros sujos prejudicarão os resultados de lavagem.

1. Abra a porta e remova o cesto inferior.
2. O sistema de filtragem da máquina de lavar loiça comprende um filtro grosso (A), um microfiltro (B) e um filtro chato (C).
   Desbloqueie o sistema de filtragem usando a maçaneta e remova tudo.

1. Gire a maçaneta cerca de um quarto de giro anti-horário e removê-la.

1. Pegue o filtro grosso (A) por meio da pega com o buraco e removê-lo do microfiltro (B).
2. Limpe todos os filtros cuidadosamente debaixo da água corrente.
3. Remova o filtro chato (C) da base do depósito de lavagem e limpe com atenção os seus dois lados.

1. Coloque o filtro chato (C) novamente no seu lugar no depósito de lavagem.
2. Coloque os filtro grosso (A) no microfiltro (B) e aperte-os.
3. Coloque os dois filtros na sua posição e fixe-os girando a maçaneta até parar, durante este processo verifique se o filtro chato não sai da parte de cima do depósito de lavagem.

Atenção!

A máquina de lavar loiça não deve ser utilizada sem filtros. Se os filtros não estiverem posicionados correctamente nos seus lugares os resultados da lavagem podem ser insuficientes.

NUNCA desmontar o braço superior.

Caso os seus furos fiquem obstruídos retire a sujeira com um palito.

Longos períodos sem funcionar

Se não precisar usar a sua máquina e tiver de deixá-la sem funcionar durante muito tempo, aconselha-se o seguinte:

1. Desconecte o aparelho da rede eléctrica e feche a água.
2. Deixe a porta entreaberta para evitar que se formem cheiros desagradáveis.
3. Deixe a máquina limpa por dentro.

Perigos de gelo

Evite colocar a máquina num local com temperaturas inferiores a 0°C. Caso não consiga evitar esta situação, esvazie a máquina, feche a porta, retire a mangueira da água e escoe a água que estiver dentro dela.

Mudanças

Se tiver que deslocar a máquina (mudanças, etc..):

1. Desligue a máquina da corrente eléctrica.
2. Feche a torneira da água.
3. Retire as mangueiras de carga e descarga de água.
4. Desloque a máquina ao mesmo tempo que as mangueiras.
   Evite inclinações acentuadas da máquina durante o transporte.

O que fazer se...

Se utilizar as instruções citadas neste manual poderá resolver por conta própria pequenos problemas que poderão verificar-se na sua máquina. Portanto antes de chamar a assistência técnica, consulte a lista abaixo.

...se forem visualizadas condições de alarme

A máquina de lavar loiça não parte ou pára durante o funcionamento

A intervenção de um alarme é assinalada por:

- pisca a luz indicadora do programa que está a se realizar,

- um código de alarme fica visível no visor digital (veja tabela a seguir).

Abra a porta e execute os seguintes controlos.

Alarme / Anomalia Causa possivel Causa possivel
- Está a piscar a luz indicadora do programa que está a se realizar- no visor digital aparece,10A água não entra na máquina.	A torneira da água está bloqueada ou com calcário.	Limpe a torneira da água.
	A torneira da água está fechada.	Abra a torneira da água.
	O filtro (quando houver) da mangueira de abastecimento está bloqueado ou está sujo.	Limpe o filtro da mangueira de abastecimento da água.
	A mangueira de admissão da água não foi instalada correctamente ou está comprimida.	Controle a instalação da mangueira de admissão da água.
- Está a piscar a luz indicadora do programa que está a se realizar- no visor digital aparece,20A máquina não descarrega.	O sifão pode estar entupido.	Liberte o encanamento.
	A mangueira de descarga não foi instalada correctamente ou está comprimida.	Controle a instalação da mangueira de descarga.
- Está a piscar a luz indicadora do programa que está a se realizar- no visor digital aparece,30	O sistema protecção contra inundações se activou.	Fecha a torneira da água e contacte o centro de assistência técnica.

Após estes controlos dar início novamente o programa de lavagem; feche a porta e carregue sobre o botão do programa em andamento antes que o alarme intervenha, o programa reinicia do mesmo ponto em que foi interrompido. Se, por acaso, ficar visualizada novamente a condição de alarme chame o serviço de assistência técnica.

Para as outras combinações de alarmes visualizados não descritos na tabela acima contacte o serviço de assistência técnica.

...surgem problemas durante a utilização da máquina de lavar loiça

Anomalia Causa possível	possível Causa possível
A máquina não começa a funcionar	A porta não foi fechada correctamente.	Fecha correctamente a porta.
	A ficha não foi introduzida correctamente na tomada de corrente.	Introduzca a ficha na tomada de corrente.
	O fusível da instalação doméstica não funciona correctamente.	Substitua o fusível.
	Para modelos de máquinas com início diferido:O início diferido foi programado.	Se quiser que o programa de lavagem funcione imediatamente, é preciso anular o início diferido.
Sibilo durante a lavagem.		Utilize uma outra marca de detersivo.Este

...a lavagem não dá resultados satisfatórios

• O programa de lavagem seleccionado não está correcto.
• A loiça não ficou bem arrunmada, a água não atinge todas as superfícies da loiça. Os cestos não devem nunca estar sobrecarregados.
• Os braços não giram porque estão bloqueados por loiça que foram arrumadas de maneira imperfeita.
• Os filtros que se encontram no fundo do tanque estão sujos ou então não foram instalados correctamente.
• Não foi colocado detersivo ou então foi colocado muito pouco.
• Quando houver manchas de calcário na loiça, o depósito de sal está vazio ou então o descalcificador da máquina não foi regulado correctamente.
• A mangueira de descarga não foi instalada correctamente.
• A tampa do depósito do sal não foi fechada correctamente.

A loiça ficou molhada e não brilha

• Não se utilizou abrilhantador.
• O depósito de abrilhantador está vazio.

Há estrias, manchas lactescentes ou então reflexos azulados nos copos e na loiça

- Dose uma quantidade menor de abrilhantador

Há halos deixados por gotas de água nos copos e na loiça

• Dose uma quantidade maior de abrilhantador
• O detersivo pode ser a causa disso. Contacte a fábrica do detersivo.

Se depois de ter verificado tudo isto não conseguir o funcionamento normal da Sua máquina, contacte o centro de Assistência Técnica Autorizado mais próximo da Sua residência, indicando o género de defeito, o modelo (Mod.), o número do produto (PNC) e o número de fabrico (S.N.), dados indicados na placa de identificação da máquina, situada no lado da porta.

Para ter sempre a disposição estes números aconselhamos copia-loss aqui embaixo.

Mod.:

PNC : ....

S.N.:

Qualquer assistência a este aparelho deve ser efectuada por técnicos autorizados e devem ser utilizadas somente peças originais.

Nunca tente reparar este aparelho por si mesmo.

Reparações efetuadas por pessoas não especializadas podem provocar sérios danos pessoais e de funcionamento.

Contacte o Centro Técnico autorizado mais próximo da sua residência.

Exija sempre peças originais.

Indicações para os institutos de controlo

A prova de conformidade com EN 60704 deve ser executada com uma carga padrão completa e o programa comparativo (veja "Quadro de programas de lavagem").

A prova de conformidade com EN 50242 deve ser executada com o depósito de sal do descalcificador e o depósito do abrilhantador cheios respectivamente de sal especial e abrilhantador e com o programa comparativo (veja "Quadro de programas de lavagem").

Capacidade de carga de loiça: 12 talheres padrão

Selector do líquido abrilhantador: posição 4 (Tipo III)

Dosagem do detergente: 5 g + 25 g (Tipo B)

Acondicionamento da loiça no cesto superior

Acondicionamento do cesto porta-talheres

Acondicionamento da loiça no cesto inferior
