Tipo de produto	Termoacumulador elétrico (aquecedor de água)
Capacidade	80 litros
Dimensões (A x L x P)	878 x 433 x 654 mm
Peso vazio / cheio	20 kg / 100 kg
Potência nominal	2000 W
Tensão / Frequência	230 V ~ 50 Hz
Corrente elétrica	8,7 A (monofásico)
Pressão máxima admissível	8 bar
Temperatura máxima da água	65 °C
Classe de proteção	IPX4
Material do depósito	Aço vitrificado (esmaltado)
Proteção anticorrosão	Ânodo de magnésio (verificar anualmente)
Isolamento	Poliuretano sem CFC
Ligações de água	1/2" rosca macho (entrada fria e saída quente)
Acessórios incluídos	Válvula de segurança (8 bar), parafusos, buchas, isolantes galvânicos
Classe energética	C
Consumo anual de energia	2815 kWh
Tempo de aquecimento (ΔT=50°C)	2h20min
Manutenção recomendada	Verificar válvula de segurança mensalmente; limpar exterior com pano macio; descalcificar se necessário
Nível sonoro	15 dB(A)

Perguntas frequentes - 80L KEWH2624 Kunft

Como instalar o termoacumulador Kunft 80L KEWH2624?

A instalação deve ser realizada por um técnico autorizado. Escolha uma parede robusta, fixe o aparelho com os parafusos e buchas fornecidos, ligue as tubagens de água fria (direita) e quente (esquerda) usando os isolantes galvânicos, e conecte à rede elétrica com proteção terra e disjuntor diferencial de 30 mA.

Como ajustar a temperatura da água?

Utilize o seletor de temperatura no painel frontal. Rode para a esquerda para aumentar a temperatura (máximo 65 °C) e para a direita para diminuir. O sinalizador acende durante o aquecimento e apaga quando a temperatura desejada é atingida.

Por que a água está saindo pela válvula de segurança?

Durante o aquecimento, é normal que um pouco de água seja expelida pela válvula de segurança devido à expansão térmica. Se a descarga for contínua, pode haver excesso de pressão na rede; instale um redutor de pressão se necessário.

O que fazer se a água sair fria?

Verifique se o aparelho está ligado à corrente e se o disjuntor não desarmou. Ajuste o termóstato para uma temperatura mais alta. Se o problema persistir, a resistência de aquecimento ou o termóstato podem estar defeituosos - chame um técnico.

Como realizar a manutenção do ânodo de magnésio?

O ânodo deve ser verificado anualmente por um técnico. Desligue a corrente, esvazie o aparelho (veja o manual para o procedimento), remova a tampa e a flange, inspecione o ânodo e substitua-o se estiver muito desgastado (mais de 50% de corrosão). Nunca opere sem o ânodo.

É seguro usar o termoacumulador em locais com temperaturas negativas?

Não. O aparelho deve ser instalado em local protegido de temperaturas negativas. Se houver risco de congelação, desligue e esvazie completamente o termoacumulador seguindo as instruções do manual.

Como eliminar odores ou água com cheiro?

Odores podem indicar desenvolvimento de bactérias. Realize uma desinfeção térmica: ajuste o termóstato ao máximo, aguarde o aquecimento, abra todas as torneiras de água quente por pelo menos 3 minutos e depois retorne à temperatura normal. Se o cheiro persistir, pode ser necessário esvaziar e limpar o interior - chame um técnico.

O que significam as luzes do painel?

O sinalizador (luz) acende quando o termoacumulador está aquecendo a água e apaga quando a temperatura selecionada é atingida. Não há outros indicadores; o seletor de temperatura permite ajustar o nível de aquecimento.

Qual a vida útil esperada do aparelho?

Com manutenção adequada (verificação anual do ânodo, limpeza do exterior e descalcificação periódica), o termoacumulador Kunft pode durar muitos anos. A garantia do fabricante cobre defeitos de fabrico, mas não danos por falta de manutenção.

Como proceder se o termóstato de segurança disparar?

O termóstato de segurança desliga o aparelho se a temperatura exceder o limite. Para rearmar, pressione o botão de rearme (veja a figura no manual). Se o problema persistir, chame um técnico autorizado - não tente reparar sozinho.

MANUAL DE UTILIZADOR 80L KEWH2624 Kunft

Manual de instalação e utilização

Termoacumulador

1 Esclarecimento dos símbolos e indicações de segurança....3

1.1 Esclarecimento dos símbolos ..... 3

1.2 Indicações de segurança.... 3

2 Características técnicas e dimensões ..... 4

2.1 Utilização conforme as disposições ..... 4

2.2 Descrição do termoacumulador ..... 4

2.3 Protecção anti-corrosão 4

2.4 Acessórios 4

2.5 Dados técnicos ..... 5

2.6 Dados do produto para consumo de energia 6

2.7 Dimensões 7

2.8 Construção do aparelho 8

2.9 Esquema elétrico 8

3 Regulamentos 8

4 Transporte 8

4.1 Regras de transporte, armazenamento e reciclagem....8

5 Instalação .... 8

5.1 Indicações importantes ..... 8

5.2 Seleção do local de instalação ..... 8

5.3 Fixação do termoacumulador ..... 9

5.4 Ligação da água 9

5.5 Ligação eléctrica 10

5.6 Arranque 11

6 Uso 11

6.1 Ligar/desligar o aparelho ..... 11

6.2 Ajustar a temperatura da água quente .... 11

6.3 Vazar o termoacumulador ..... 12

7 Proteção do ambiente/reciclagem ..... 12

8 Inspecção/manutenção 12

8.1 Informação ao utilizador ..... 12

8.1.1 Limpeza 12

8.1.2 Verificação da válvula de segurança ..... 12

8.1.3 Válvula de segurança ..... 12

8.1.4 Manutenção e reparação ..... 13

8.2 Trabalhos periódicos de manutenção .... 13

8.2.1 Verificação funcional ..... 13

8.2.3 Desinfeção térmica periódica ..... 13

8.2.4 Renovação da água após um longo período de inactividade (mais de 3 meses) .....14

8.3 Termóstato de segurança ..... 14

8.4 Cuidados a ter após a realização dos trabalhos de manutenção .....14

9 Problemas 15

9.1 Problema/Causa/Solução ..... 15

1 Esclarecimento dos símbolos e indicações de segurança

1.1 Esclarecimento dos símbolos

Indicações de aviso

As indicações de aviso no texto são identificadas com um triângulo de aviso. Adicionalmente, as palavras identificativas indicam o tipo e a gravidade das consequências se as medidas de prevenção do perigo não forem respeitadas.

As seguintes palavras identificativas estão definidas e podem estar utilizadas no presente documento:

• INDICAÇÃO significa que podem ocorrer danos materiais.
• CUIDADO significa que podem provocar lesões ligeiras a médias.
• AVISO significa que podem provocar lesões graves ou mortais.
  • PERIGO significa que podem provocar lesões graves a mortais.

Informações importantes

As informações importantes sem perigo para pessoas ou bens são assinaladas com o símbolo ao lado.

Outros símbolos

Símbolo Significado

	P	a	s	s	o	o
→ Referência num outro ponto no documento
• Enumeração/Item de uma lista
– Enumeração/Item de uma lista (2.o nível)

Tab. 1

1.2 Indicações de segurança

Instalação

▶ A instalação só deverá ser efectuada por um técnico autorizado.
▶ Sempre que aplicável, a norma IEC 60364-7-701 tem de ser cumprida quando instalar o termoacumulador e/ou acessórios eléctricos.
▶ O termoacumulador deve ser instalado num local protegido de temperaturas negativas.
▶ Antes de efectuar as ligações eléctricas, efectuar as ligações hidráulicas e garantir a sua estanquidade.

▶ Durante a instalação desligue o termoacumulador da corrente eléctrica.

Montagem, modificações

▶ A montagem do termoacumulador bem como modificações na instalação só podem ser feitas por um técnico autorizado.
▶ Nunca obstruir saída de purga da válvula de segurança.
Durante o aquecimento, poderá sair água pela saída de purga da válvula de segurança.

Manutenção

▶ A manutenção só deverá ser efectuada por um técnico autorizado.
▶ Desligar sempre a corrente eléctrica do termoacumulador antes de realizar qualquer trabalho de manutenção.
▶ O utilizador é responsável pela segurança e compatibilidade com o meio ambiente da instalação e/ou manutenção.
- Somente deverão ser utilizadas peças de substituição originais.
Se o cabo de alimentação se danificar, deve ser substituído pelo fabricante, pelo seu serviço pós-venda ou pessoal de qualificação similar de forma a evitar um perigo.

Entrega ao proprietário

Instrua o proprietário aquando da entrega sobre a utilização e as condições de operação da instalação de aquecimento.

▶ Explicar a operação e aprofundar nomeadamente todas as tarefas relacionadas à segurança.
▶ Advertir que as modificações ou reparações apenas podem ser efetuadas por uma empresa especializada e autorizada.
▶ Advertir à necessidade da inspeção e manutenção para a operação segura e ecológica.
▶ Entregar ao proprietário as instruções de instalação e o manual de instruções para serem conservadas.

Segurança de aparelhos com ligação elétrica para utilização doméstica e fins semelhantes

Para evitar perigos devido a aparelhos elétricos são válidas, de acordo com EN 60335-1, as seguintes especificações:

“Este aparelho pode ser utilizado por criança a partir dos 8 anos e mais, assim como por pessoas com capacidades físicas, sensoriais ou mentais limitadas ou falta de experiência e conhecimentos, caso sejam

monitorizadas ou tenham recebido instruções acerca de como utilizar o aparelho de forma segura e compreendam os perigos daí resultantes. As crianças não podem brincar com o aparelho. A limpeza e a manutenção pelo utilizador não podem ser efetuadas por crianças sem monitorização.”

"Caso o cabo de ligação à rede seja danificado deve ser substituído pelo fabricante, pelo seu serviço de apoio ao cliente ou uma pessoa com qualificação idêntica, para evitar perigos."

2 Características técnicas e dimensões

2.1 Utilização conforme as disposições

O termoacumulador foi desenhado para aquecer e armazenar água potável. Cumprir todos os regulamentos, diretivas e normas relacionadas com água potável aplicáveis no país.

A utilização de água com caraterísticas adequadas, é um factor determinante para a durabilidade do aparelho.

Qualquer outra utilização não é conforme às disposições. Não é assumida nenhuma responsabilidade por danos daí resultantes.

Requisitos água potável Unidades
Dureza da água, min. ppm		120
	grain/US gallon	7.2
	^ dH	6.7
pH, min. – max. 6.5 – 9.5
Condutivdade, min. – max. S/cm 130 – 1500

Tab. 2 Requisitos água potável

2.2 Descrição do termoacumulador

• Reservatório em aço vitrificado em conformidade com as normas europeias
• Construído de forma a suportar altas pressões
• Material exterior: chapa em aço e/ou plástico
• Fácil man u se a m e n t o
• Material isolante, poliuretano sem CFC
• Ânodo de protecção em magnésio.

2.3 Protecção anti-corrosão

O interior do tanque é revestido por esmalte vitrificado, completamente neutro no que respeita à compatibilidade e con-

tacto com água potável. A existência de um ânodo de magnésio fornece uma protecção anti-corrosão adicional.

2.4 Acessórios

Fig. 1

[1] Parafusos (2x) 1)

[2] Buchas (2x) 1)

[3] Válvula de segurança (8 bar)

[4] Isolantes galvânicos 1)

1) não disponível em todos os modelos

2.5 Dados técnicos

Este aparelho cumpre os requisitos das diretivas europeias 2014/35/UE e 2014/30/UE.

Características técnicas Unidades 50L 80L 100L
Características gerais
Capacidade I 50 80 100
Peso com depósito vazio kg 15,0 20,0 24,0
Peso com depósito cheio kg 65,0 100,0 124,0
Perdas térmicas pela envolvente	kWh/24h	0,98	1,45	1,73
Dados referentes à água
Pressão máxima admissível	bar		8
Ligações de água	Pol.		1/2
Características eléctricas
Potência nominal	W	1500	2000	2000
Tempo de aquecimento ( T - 50 °C)		1h56m	2h20m	2h55m
Tensão de alimentação	Vac		230
Frequência	Hz		50
Corrente eléctrica monofasico	A	6,5		8,7
Cabo de alimentação			HO5VV - F 3 x 1,5mm ^2
Classe de protecção			I
Tipo de protecção			IPX4
Temperatura da água
Gama de temperaturas	°C		até 65 °C

2.6 Dados do produto para consumo de energia

Os seguintes dados de produto correspondem aos requisitos da regulamentação UE 811/2013, 812/2013, 813/2013 e 814/2013 como complemento da directiva 2010/30/UE.

Dados do produto
	Símbolo	Unidade	7736504004	7736504005	7736504006
Tipo de produto - -			50L KEWH2626	80L KEWH2624	100L KEWH2625
Emissão NOx	NOx	mg/kWh 0 00
Nível sonoro no interior L	WA	dB(A) 15 15 15
Perfil de carga indicado - - M L	L
Classe de eficiência energética da preparação de água quente	-	-	C	C	C
Eficiência energética da preparação de água quente h	wh	%	3	7	37 37
Consumo de energia anual	AEC	kWh	1 441	2 815	2 828
Consumo de energia diário (condições climáticas médias)	Qelec	kWh	6,562	12,819	12,880
Consumo de combustível anual	AFC	GJ	0	0	0
Consumo de combustível diário	Qfuel	kWh	0	00
Regulação inteligente ligada?	-	-	Não	Não	Não
Água de mistura a 40 °C	V40	I	69	130	167
Volume útil de armazenagem	V	I	50	80	100
Indicação sobre a capacidade de operação fora das horas de ponta	-	-	Não	Não Não
Ajuste do regulador de temperatura (estado de fornecimento)	Tset	°C	61 60 65

Tab. 4 Dados do produto relativa ao consumo de energia

2.7 Dimensões

Fig. 2 Dimensões em mm

Aparelho A B C D E F G
50L 631 433 407 440 157 300 240
80L 878 433 654 440 157 300 240
100L 1040 433 816 440 157 300 240

Tab. 5

2.8 Construção do aparelho

Fig. 3 Constituição do termoacumulador

[1] Saída de água quente ½" macho
[2] Ânodo de magnésio
[3] Camada isolante de poliuretano sem CFC
[4] Reservatório
[5] Resistência de aquecimento
[6] Termóstato de segurança e controlo
[7] Entrada de água fria ½ " macho

2.9 Esquema elétrico

Fig. 4 Esquema de ligação

3 R e g u l a m e

Devem ser cumpridas as normas em vigor no país para a instalação e manuseio de termoacumuladores eléctricos.

4 T r a n s p o r t

▶ Ao manusear, não deixar cair o termoacumulador.
▶ Deslocar o termoacumulador na embalagem original, utilizando um meio de transporte adequado.

4.1 Regras de transporte, armazenamento e reciclagem

• O equipamento terá de ser transportado e armazenado em lugar seco e ao abrigo de temperaturas negativas
• Sempre que aplicável, a diretiva EU 2002/96/EC impõe a recolha diferenciada dos equipamentos eléctricos e eletrónicos usados.

5 l n s t a l a ç ä

A instalação, a ligação eléctrica, bem como o primeiro arranque são operações a realizar exclusivamente por técnicos autorizados.

5.1 Indicações importantes

CUIDADO:

▶ Não deixar cair o termoacumulador.
▶ Retirar o termoacumulador da embalagem somente no local de instalação.
▶ Sempre que aplicável, cumprir a norma IEC 60364-7-701 quando instalar o termoacumulador e/ou acessórios elétricos.

CUIDADO: Danos nos elementos aquecedores!

▶ Fazer primeiro as ligações de água e encher o termoacumulador.
▶ Ligar depois o termoacumulador à tomada de ligação eléctrica, garantindo a protecção terra.

5.2 Seleção do local de instalação

CUIDADO: s

▶ Escolher parede com robustez suficiente para suportar o termoacumulador com o depósito cheio, ver página 5.

Local de instalação

▶ Cumprir as normas legais aplicáveis.

Instalar o termoacumulador, longe de qualquer tipo de fonte de calor.
Instalar o acumulador em locais cuja temperatura ambiente não atinja valores inferiores a 3 °C.
▶ Proporcionar ventilação adequada, caso o aparelho seja instalado num local onde a temperatura ambiente seja superior a 35 °C.
Instalar o termoacumulador perto da torneira de água quente mais utilizada, de forma a diminuir as perdas térmicas e o tempo de espera.
Instalar o termoacumulador num local que permita retirar o ânodo de magnésio, permitindo efectuar as manutenções necessárias.
▶ Não instalar o aparelho em locais cuja altitude seja superior a 5 000 m.

Área de protecção 1

▶ Não instalar na área de protecção 1.
Instalar o termoacumulador fora da área de protecção.

CUIDADO:

▶ Certificar-se que liga o termoacumulador à instalação fixa (quadro eléctrico) com um cabo elétrico com fio terra.

Fig. 5 Áreas de protecção

5.3 Fixação do termoacumulador

INDICAÇÃO: Danos materiais!

▶ Utilizar parafusos e suportes com especificação superior ao peso do termoacumulador com o depósito cheio (→ página 5), e de acordo com o tipo de parede.

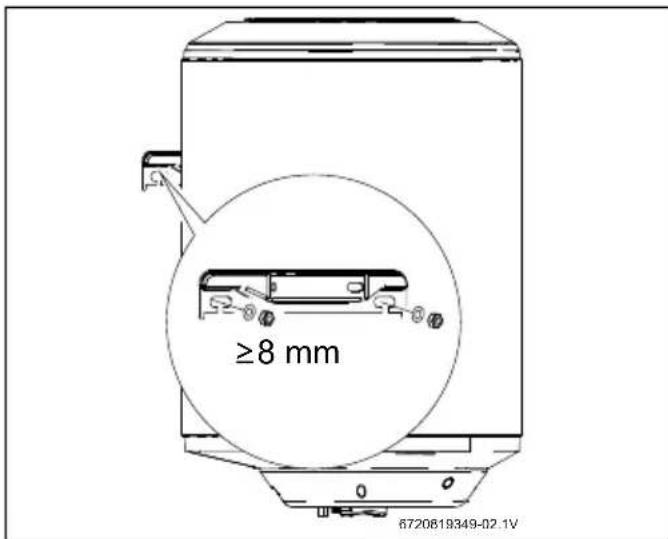

Fig. 6 Instalação vertical

5.4 Ligação da água

INDICAÇÃO: Danos por corrosão nas liga- ções do termoacumulador!

Usar os isolantes galvânicos nas ligações de água. Estes evitarão correntes eléctricas (galvânicas) entre os metais de ligação hidráulica e, consequentemente, possível corrosão dos mesmos.

INDICAÇÃO: Danos materiais!

Instalar um filtro na entrada de água em locais onde a água apresente partículas em suspensão.

É aconselhável:

Purgar previamente a instalação, pois a existência de areias pode provocar uma redução do caudal e no caso limite, a sua total obstrução.

▶ Identificar a tubagem de água fria e de água quente, de forma a evitar uma possível troca (Fig. 7).

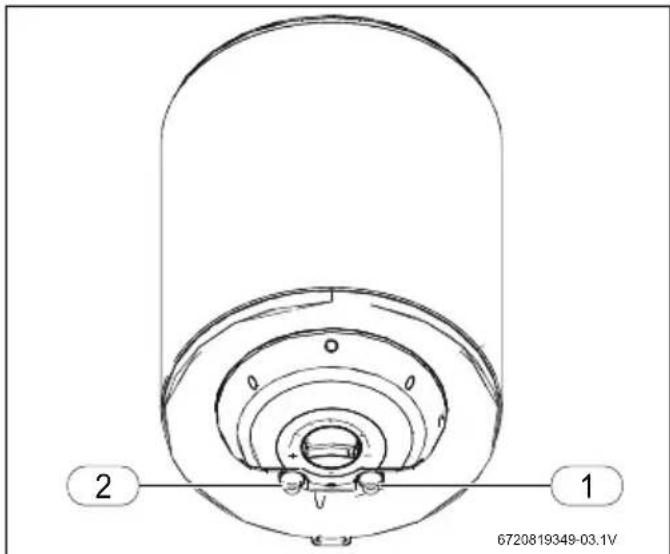

Fig. 7

[1] Entrada de água fria (lado direito)

[2] Saída de água quente (lado esquerdo)

▶ Utilizar acessórios de ligação apropriados para efetuar a ligação hidráulica até ao termoacumulador.

Fig. 8 Ligação de água

[1] Isolantes galvânicos
[2] Saída de água quente
[3] Válvula de segurança
[4] Ligação ao esgoto
[5] Válvula de corte
[6] Válvula redutora
[7] Válvula anti-retorno
[8] Ligação à rede de água

De forma a evitar problemas provocados por alterações de pressão súbitas na alimentação, aconselha-se a montagem de uma válvula anti-retorno a montante do termoacumulador (Fig. 8, [7]).

Caso exista o risco de congelação:

▶ Desligar o termoacumulador.
▶ Purgar o termoacumulador (→ capítulo 6.3).

Nunca instalar nenhum acessório entre a válvula de segurança e a entrada de água fria (lado direito) do termoacumulador elétrico.

Se a pressão de entrada de água for superior a 80% da pressão máxima do termoacumulador, ou seja 6.4 bar (0.8 x 8bar):

▶ instalar uma válvula redutora (Fig. 8). A válvula de segurança vai actuar sempre que a pressão da água no termoacumulador for superior a 8 bar (± 0,5 bar), pelo que é necessário prever uma forma de canalizar o escoamento dessa água.

5.5 Ligação eléctrica

PERIGO:

▶ Antes de trabalhar na parte eléctrica, cortar sempre a corrente eléctrica (fusível, disjuntor ou outro).

Todos os dispositivos de regulação, verificação e segurança foram submetidos a rigorosa verificação na fábrica e estão prontos para funcionar.

CUIDADO:

Protecção eléctrica!

▶ O termoacumulador deverá ter uma ligação independente no quadro elétrico, protegido por um disjuntor diferencial de 30 mA e com ligação à terra.

A ligação eléctrica deve ser feita de acordo com as regras vigentes no país para instalações eléctricas.

▶ Ligar o termoacumulador a uma tomada de ligação eléctrica com protecção terra.

5.6 Arranque

▶ Verificar se o termoacumulador está correctamente instalado.
▶ Abrir as válvulas de passagem de água.
▶ Abrir todas as torneiras de água quente de modo a fazer sair todo o ar da tubagem.
▶ Controlar a estanquecidade de todas as ligações e esperar até que o termoacumulador encha completamente.
▶ Ligar o termoacumulador à corrente eléctrica.
▶ Informar o cliente sobre o funcionamento do termoacumulador e seu manuseamento.

6 Uso

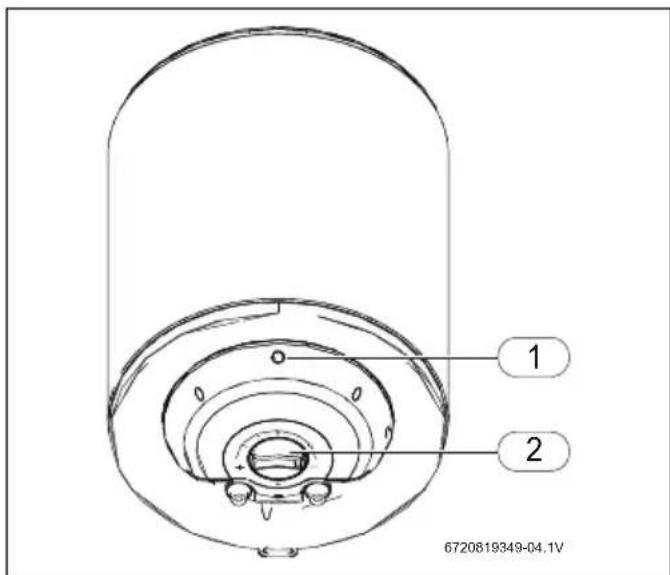

Fig. 9 Interface com o utilizador

[1] Sinalizador
[2] Seletor de temperatura

CUIDADO: O primeiro arranque do termoacumulador deve ser realizado por um técnico autorizado, que fornecerá ao cliente todas as informações necessárias ao bom funcionamento do mesmo.

6.1 Ligar/desligar o aparelho

Ligar

▶ Ligar o termoacumulador a uma tomada de ligação eléctrica com protecção terra.

Desligar

▶ Desligar o termoacumulador da tomada de ligação eléctrica.

6.2 Ajustar a temperatura da água quente

Após a água atingir a temperatura selecionada, o termoacumulador deixa de aquecer (o sinalizador apaga). Quando a temperatura da água é inferior ao valor selecionado, o termoacumulador reinicia o ciclo de aquecimento (o sinalizador acende) até atingir a temperatura selecionada.

A temperatura de saída da água pode ser regulada, no seletor de temperatura até 65 °C.

Aumentar a temperatura

▶ Rodar o seletor de temperatura para a esquerda.

Fig. 10 Aumentar a temperatura

Diminuir a temperatura

▶ Rodar o seletor de temperatura para a direita.

Fig. 11 Diminuir a temperatura

Abrir uma torneira de água quente e verificar a temperatura da água do aparelho antes de abrir a válvula de segurança.

▶ Esperar até que a temperatura da água diminua de forma a evitar queimaduras ou outros danos.

▶ Fechar a válvula de corte de água e abrir uma torneira de água quente.
▶ Abrir a válvula de segurança (Fig. 12).
▶ Esperar até que o termoacumulador esteja completamente vazio.

7 Proteção do ambiente/reciclagem

Proteção do meio ambiente é um princípio empresarial do Grupo Bosch.

Qualidade dos produtos, rendibilidade e proteção do meio ambiente são objetivos com igual importância. As leis e decretos relativos à proteção do meio ambiente são seguidas à risca. Para a proteção do meio ambiente são empregados, sob considerações económicas, as mais avançadas técnicas e os melhores materiais.

Embalagem

No que diz respeito à embalagem, participamos dos sistemas de aproveitamento vigentes no país, para assegurar uma reciclagem otimizada.

Todos os materiais de embalagem utilizados são compatíveis com o meio ambiente e reutilizáveis.

Aparelhos elétricos e eletrónicos em fim de vida

Aparelhos elétricos e eletrónicos que já não podem ser utilizados devem ser recolhidos em separado e ser transferidos para uma reciclagem ecológica (Diretiva da União Europeia sobre Desperdício de Equipamento Elétrico e Eletrónico).

Para a eliminação de aparelhos elétricos e eletrónicos deve usar os sistemas de retorno e recolha adequados.

8 Inspecção/manutenção

A manutenção só deverá ser efetuada por um técnico autorizado.

8.1 Informação ao utilizador

8.1.1 Limpeza

▶ Nunca usar detergentes de limpeza abrasivos, corrosivos ou solventes.
- Usar um pano suave para limpar o exterior do termoacumulador.

8.1.2 Verificação da válvula de segurança

▶ Verificar se a água é expelida durante o aquecimento através da saída de purga da válvula de segurança.
▶ Nunca obstruir a saída de purga da válvula de segurança.

▶ Abrir manualmente a válvula de segurança pelo menos uma vez por mês (Fig. 12).

AVISO:

Assegurar que o esvaziamento de água não coloca em risco pessoas e bens.

8.1.4 Manutenção e reparação

▶ É da responsabilidade do cliente chamar regularmente a assistência técnica ou um técnico autorizado para fazer a manutenção e verificação periódicas.

8.2 Trabalhos periódicos de manutenção

AVISO:

Antes de efectuar qualquer trabalho de manutenção:

▶ Desligar a corrente eléctrica.
▶ Fechar a válvula de corte de água (→Fig. 8).

• Usar unicamente peças de substituição originais.
  ▶ Encomendar as peças de substituição de acordo com o catálogo de peças de substituição do termoacumulador.
  ▶ Quando realizar trabalhos de manutenção substituir as juntas desmontadas por outras novas.

8.2.1 Verificação funcional

▶ Verificar o bom funcionamento de todos os elementos.

CUIDADO: Danos ao esmalte vitrificado!

Nunca limpar o interior esmaltado do termo- acumulador com agentes descalcificadores. Não são necessários outros produtos para a protecção do esmalte.

Este termoacumulador tem um ânodo de magnésio no seu interior para protecção contra a corrosão.

AVISO:

É proibido colocar o termoacumulador em funcionamento sem o ânodo de magnésio instalado.

AVISO:

O ânodo de magnésio tem de ser verificado anualmente e substituído se necessário. Os termoacumuladores sem esta protecção não ficam cobertos pela garantia do fabricante.

▶ Desligar o disjuntor de alimentação do termoacumulador.
- Antes de iniciar os trabalhos verificar se o termoacumulador está desligado da corrente eléctrica.
▶ Esvaziar completamente o termoacumulador (→capítulo 6.3).
▶ Desapertar os parafusos da tampa do termoacumulador [1] e retirá-la.
▶ Desligar os cabos de ligação do termóstato.
▶ Desapertar os parafusos de fixação da flange.
▶ Retirar a flange [2].
▶ Verificar o ânodo de magnésio [3] e, se necessário, substituí-lo.

Fig. 13 Acesso e identificação dos componentes internos

[1] Tampa do termoacumulador
[2] Flange
[3] Ânodo de magnésio

8.2.3 Desinfeção térmica periódica

PERIGO: Risco de queimaduras!

Durante a desinfeção periódica a água quente pode causar queimaduras graves.

▶ Realizar esta operação fora das horas normais de utilização.

▶ Fechar todas as torneiras de água quente.

▶ Avisar todos os residentes do risco de queimaduras.
▶ Posicionar o termóstato na posição máxima de temperatura, rodar o seletor de temperatura para a esquerda até ao batente (→ Fig. 10).
▶ Esperar até que o sinalizador se apague.
▶ Abrir todas as torneiras de água quente, começando pela mais próxima até à mais afastada do termoacumulador, e deixar sair toda a água quente do termoacumulador, no mínimo durante 3 minutos.
▶ Fechar as torneiras de água quente, e posicionar o termóstato na posição normal de funcionamento.

8.2.4 Renovação da água após um longo período de inactividade (mais de 3 meses)

Após um longo período de inactividade (igual ou superior a 3 meses) deve-se proceder à renovação da água no interior do termoacumulador.

▶ Desligar o termoacumulador da corrente eléctrica.
▶ Esvaziar completamente o termoacumulador.
▶ Encher o termoacumulador até que a água saia por todas as torneiras de água quente.
▶ Ligar o termoacumulador à corrente eléctrica.

8.3 Termóstato de segurança

O termoacumulador está equipado com um dispositivo de segurança automático. Se por algum motivo a temperatura da água dentro do termoacumulador ultrapassar o limite de segurança, o dispositivo corta a corrente fornecida ao termoacumulador, evitando qualquer acidente.

PERIGO: O rearme do termóstato deve ser realizado por um técnico autorizado!

Este dispositivo é de rearme manual e só deve ser efectuado após eliminar previamente a causa que originou a sua actuação. Para rearmar o dispositivo:

▶ Pressionar completamente o botão (Fig. 14).

Fig. 14 Botão de rearme

8.4 Cuidados a ter após a realização dos trabalhos de manutenção

▶ Reapertar e verificar a estanquecidade de todas as ligações de água.
▶ Ligar o termoacumulador.

9 P r o b l e m a s

9.1 Problema/Causa/Solução

PERIGO:

Montagem, manutenção e reparação só devem ser efetuadas por técnicos autorizados.

No quadro seguinte são descritas as soluções para possíveis problemas (as mesmas só deverão ser efetuadas por técnicos autorizados).

Problema Causa Solução

Água fria	Água muito quente	Capacidade insuficiente	Descarga continua pela válvula de segurança	Água cor de ferrugem	Água com odor	Ruído no termoacumulador
X Sobrecarga da linha ou disjuntor (capacidade excedida).							► Verificar se o aparelho se encontra ligado a uma linha de corrente dedicada ou suficiente para fornecer a corrente eléctrica necessária.
X	X	Regulação errada da temperatura através do termóstato.					► Regular o termóstato.
X Segurança de temperatura do termóstato activa.							► Substituir ou rearmar o termóstato.
X						Resistência de aquecimento defeituosa.	► Substituir a resistência.
X						Mau funcionamento do termóstato.	► Substituir ou reinstalar o termóstato.
XX	X	X Incrustações no aparelho e/ou do grupo de segurança.					► Efectuar uma desincrustação.► Substituir o grupo de segurança, se necessário.
		X	X		X	Pressão de rede hidráulica.	► Verificar a pressão da rede.► Instalar um redutor de pressão, se necessário.
		X			X	Capacidade da rede hidráulica.	► Verificar as tubagens.
				X		Corrosão do termoacumulador.	► Evaziar o termoacumulador e verificar se há corrosão no interior.► Substituir o ânodo de magnésio.
					X	Desenvolvimento das bactérias.	► Evaziar e limpar o termoacumulador.► Desinfectar o termoacumulador.
X						Aparelho mal dimensionado para o consumo.	► Substituir por outro de acordo com os consumos.

Tab. 6
