Tipo de produto	Esquentador a gás / Caldeira mural
Marca	Vulcano
Modelo	WRDB 18 B31
Potência nominal	18 kW
Tipo de gás	Gás natural (G20) / GLP (G31)
Alimentação elétrica	220-240 V ~ 50 Hz
Dimensões (A × L × P)	410 × 310 × 180 mm
Peso	12 kg
Funções principais	Aquecimento instantâneo de água, modulação de chama, segurança contra falta de chama
Entrada de água	1/2" BSP (rosca fêmea)
Saída de água quente	1/2" BSP (rosca fêmea)
Conexão de gás	1/2" BSP (rosca fêmea)
Caudal máximo (ΔT 25°C)	10 L/min
Pressão mínima de água	0,2 bar
Pressão máxima de água	8 bar
Tipo de ignição	Ignição eletrônica (pilha ou rede)
Manutenção e limpeza	Limpeza do filtro de entrada, verificação do queimador anualmente
Segurança	Dispositivo de segurança contra falta de chama, termostato de segurança, válvula de segurança
Peças de reposição	Queimador, termopar, válvula de gás, placa eletrônica, sensores
Classe de eficiência energética	Classe B (estimada)

Perguntas frequentes - WRDB 18 B31 Vulcano

Como instalar o esquentador Vulcano WRDB 18 B31?

A instalação deve ser realizada por um técnico credenciado. O aparelho deve ser fixado em parede resistente, com as conexões de água e gás adequadas. Consulte o manual para distâncias de segurança.

Qual a potência do modelo WRDB 18 B31?

A potência nominal é de 18 kW, adequada para aquecimento instantâneo de água em pontos de uso como chuveiros e torneiras.

O que fazer se o esquentador não acender?

Verifique se o gás está aberto, a pilha (se for ignição por pilha) está carregada, e se não há obstrução no queimador. Se o problema persistir, chame um técnico.

Como ajustar a temperatura da água?

Utilize o seletor de temperatura no painel frontal. A temperatura pode ser ajustada entre aproximadamente 35°C e 60°C, conforme o modelo.

Qual a pressão de água necessária?

A pressão mínima de funcionamento é de 0,2 bar, e a máxima de 8 bar. Pressões muito baixas podem impedir o acendimento.

Como fazer a manutenção periódica?

Recomenda-se limpar o filtro de entrada de água a cada 3 meses e agendar uma revisão anual com um técnico para verificar o queimador e assegurar a segurança.

O aparelho pode funcionar com GLP?

Sim, o modelo WRDB 18 B31 pode ser convertido para GLP (gás liquefeito de petróleo). Consulte um técnico para a troca dos bicos injetores.

O que significa o código de erro no display?

Os códigos de erro estão descritos no manual. Os mais comuns indicam falha de ignição, sobreaquecimento ou bloqueio da chaminé. Consulte a seção de resolução de problemas.

Como drenar o aparelho para evitar congelamento?

Feche a válvula de gás e água, abra a torneira de água quente e remova o tampão de drenagem (se existir) para esvaziar o trocador de calor. Consulte o manual.

Onde encontrar peças de reposição?

As peças originais podem ser adquiridas em assistências técnicas autorizadas Vulcano. Utilize apenas peças recomendadas para garantir a segurança.

MANUAL DE UTILIZADOR WRDB 18 B31 Vulcano

Tecnologia, poupança e conforto ao mais elevado grau

Em português, Esquentador diz-se Vulcano 03

Inovação e Evolução tecnológica 04

Serviços de Apoio ao Cliente 05

Escolher um Esquentador 06

Tecnologia termostática: Vantagens 08

Tipos de exaustão 09

Esquentadores de Exaustão Natural 10

Esquentadores de Exaustão Ventilada 16

Esquentadores de Exaustão Estanque 18

Economia e compatibilidade com Soluções Solares 23

Condições de Instalação 25

Dados técnicos 27

ESQUENTADORES.

Tecnologia, poupança e conforto ao mais elevado grau

Em português, Esquentador diz-se Vulcano

A Vulcano desenvolve, fabrica e comercializa uma completa e diversificada gama de esquentadores, destinados a clientes com exigências distintas.

A marca Vulcano dispõe de modelos apropriados a cada especificidade de instalação (utilização, dimensão da casa, tipo de exaustão, economia pretendida) e nível de conforto (como por exemplo: água quente, abundante e disponível rapidamente, com estabilidade de temperatura e caudal).

A aposta da Vulcano centra-se, principalmente, em oferecer aparelhos com o grau máximo de qualidade e inovação, constituindo novidades mundiais e exclusivas no mercado dos esquentadores.

Fábrica Vulcano Aveiro

Inovação e Evolução tecnológica

O sistema HDG de ignição eletrónica assistido por hidrogerador, o conceito de esquentador compacto nas versões de exaustão natural e ventilada, a introdução do sistema termostático com seleção e estabilidade de temperatura e controlo remoto e o desenvolvimento de aparelhos com tecnologia de condensação são apenas alguns exemplos da liderança tecnológica da marca Vulcano. Contudo, o conforto proporcionado aos utilizadores não se esgota nos sistemas de ignição e exaustão. A Vulcano disponibiliza uma vasta gama de aparelhos com diferentes capacidades, desde os 5 até aos 27 litros, que conjugados com os diferentes tipos de gás e diferentes tecnologias, com e sem display digital LCD, oferecem sempre a solução mais adequada a cada mercado.

Os produtos da marca Vulcano são rigorosos no cumprimento das normas de proteção ambiental. São empregues materiais recicláveis no seu fabrico e os seus dispositivos de segurança garantem não só a segurança de funcionamento, mas também a sua eficiência, através de níveis de emissão de CO₂ mais reduzidos. A introdução do hidrogerador em substituição da ignição por baterias, a possibilidade de regular a potência do aparelho com as consequentes reduções de energia e emissões nocivas, e a disponibilização de esquentadores compatíveis com instalações solares provam o compromisso da Vulcano com o respeito pelo ambiente.

A Vulcano preocupa-se em associar aos elevados níveis de conforto, proporcionados pelas inovações técnicas, níveis significativos de economia. Assim, os aparelhos integram diferentes sistemas de regulação – desde a regulação do caudal de água à modulação automática do débito de gás, passando por potenciómetros para regulação do caudal de gás e, mais recentemente, a regulação termostática e a modulação automática do caudal de água – que permitem a otimização da sua performance, relativamente às condições específicas de cada instalação.

O desenvolvimento tecnológico só faz sentido para garantir todo o conforto com a máxima segurança. Por isso, os esquentadores Vulcano são equipados com mecanismos de segurança – como sondas limitadoras de temperatura, sondas de ionização, pressóstatos ou sondas de corte por deficientes condições de exaustão – que garantem não só a segurança do seu funcionamento como a sua eficiência. A gama de Esquentadores Vulcano inclui ainda, para além da versão exaustão natural, versões ventiladas e estanques, para instalações com deficientes condições de exaustão.

Serviços de Apoio ao Cliente

Em www.vulcano.pt encontram-se todas as informações e ferramentas úteis para os nossos consumidores e parceiros: os produtos com características e dados técnicos respetivos; documentação e catálogos, normas de instalação, tabela de peças e preços; consulta de pontos e requisição de prémios Club V; calendário de formação e formulários de inscrição; campanhas de comunicação, material de ponto de venda e muito mais.

A comunicação ao mercado sobre produtos passa, entre outros aspetos, pelo desenvolvimento de informação técnico-comercial, com o intuito de informar e esclarecer as dúvidas dos nossos clientes sobre toda a gama de produtos Vulcano. Aceda à documentação em www.vulcano.pt (menu Documentação).

Gabinete de Estudos e Dimensionamento

O Gabinete de Estudos e Dimensionamento tem por função dimensionar sistemas de aquecimento destinado a águas quentes sanitárias, em especial com recursos a soluções solares, aquecimento central e aquecimento de piscinas. Tem também como responsabilidade dimensionar os sistemas de ar condicionado mais adequados, em função do levantamento das necessidades térmicas existentes, quer de calor como de frio. Oferece uma resposta rápida e de confiança ao instalador, construtor e projetista, no aconselhamento, na preparação e na concretização de soluções.

Nos centros de formação da Vulcano, em Lisboa e Aveiro, a componente prática é privilegiada, estando instalados diversos aparelhos em funcionamento, com as respetivas ligações de gás e água, e exaustões. Didaticamente, abordam-se e simulam-se várias soluções (solar, aquecimento de águas sanitárias por acumulação e instantâneas, aquecimento central por radiadores, ar condicionado, etc.), em ações interativas para comerciais, instaladores e projetistas.

Pós-venda

A Vulcano coloca à disposição dos clientes uma assistência técnica especializada, através dos números de telefone 808 275 325 ou 211 540 721. A mais vasta rede de postos de assistência técnica, com cobertura em todo o País, permite um elevado nível de serviço com tempo resposta médio entre 24 h e 48 h (1 a 2 dias úteis), transmitindo toda a confiança aos utilizadores.

Escolher um Esquentador

A Vulcano tem uma vasta gama de esquentadores à sua disposição.

Depois de verificar os aspetos próprios à instalação, como as condições de exaustão e o tipo de gás, poderá escolher o esquentador mais adequado às suas necessidades, com base em numerosos outros critérios.

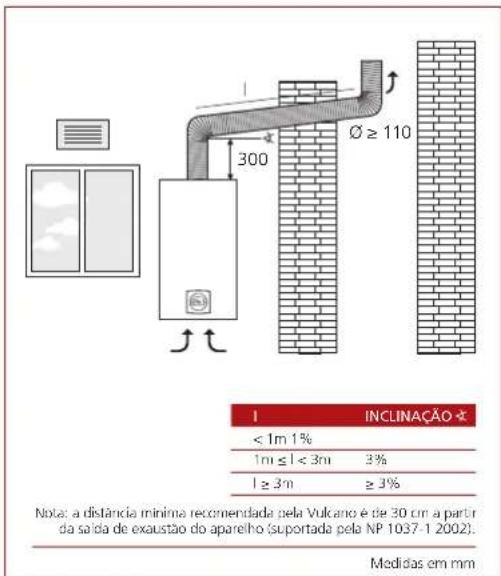

Condições e Sistemas de Exaustão (proximidade a uma chaminé)

Um esquentador de exaustão natural deve ser instalado com um troço mínimo recomendado de 30 cm na vertical, para evacuação dos gases provenientes da queima. Caso esta condição não se verifique, poderá optar por um esquentador ventilado ou estanque.

Para mais informações, consulte o capítulo Condições de Instalação na pág. 25.

Tipo de Gás existente no local de instalação

ABASTECIMENTO DE GÁS	CAPACIDADE ACONSELHADA DO APARELHO
GARRAFA
11 kg (propano) ou 13 kg (butano)	5 ou 11 l
45 kg (propano)	Qualquer capacidade, em função dos outros elementos de decisão
CANALIZADO
Natural ou propano	Qualquer capacidade, em função dos outros elementos de decisão

TIPO DE EXAUSTÃO EXAUSTÃO NATURAL
MODELO SENSOR	HDG(WTDG)	SENSORATMOSFÉRICO(WTDB)	ClickHDG(WRDG)	Click!(WRDB)	INTELIGENTE(WRB)	tic-ticCOMPACTO(WE)
Vantagens tecnológicas
	Inteligente,autónomo, compactoTermostáticoCompativelcom Solar	Inteligentee compactoTermostáticoCompativelcom Solar	Inteligente,autónomoe compactoCompativelcom Solar*	Inteligentee compactoCompativelcom Solar*	Inteligentee compactoCompativelcom Solar*	CompactoCompativelcom Solar*
Tipo de gás • Natural	• But/Prop	• Natural• But/Prop	• Natural• But/Prop	• Natural• But/Prop	• Natural• But/Prop	• Natural• But/Prop
Sistema de ignição Hidrogerador Baterias Hidrogerador Baterias Baterias Piezo Elétrico
Liga e desliga na torneira?	Sim	Sim	Sim	Sim	Sim	Não
Botão ON/OFF	Sim	Sim	Sim	Sim	Sim	Não
LED indicador de funcionamento	Sim	Sim	Sim	Sim	Sim	Não
Display digital LCD	Sim	Sim	Sim	Sim	Não	Não
Seletor de temperatura	Sim, grau a grau	Sim, grau a grau	Sim	Sim	Sim	Sim
Capacidades	11 | / 14 | / 18 |	11 | / 14 | / 18 |	11 | / 14 |	11 | / 14 | / 18 |	11 |	11 |
Modulação da chama	Termostática	Termostática	AutomáticaPotência variável	AutomáticaPotência variável	AutomáticaPotência variável	Potência fixa

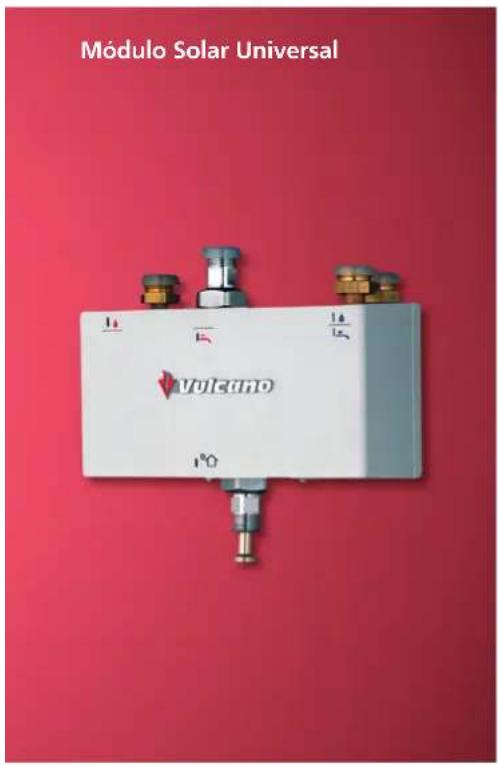

* Necessária a utilização de Módulo Solar.

Capacidade adequada para as diferentes necessidades

PONTOS DE TIRAGEM CAPACIDADE
5|11/12|14/15|17/18|24/27|
Simples

Cozinha		○	●
Lavatório		○	●
Duche		○	○	●
Banheira			○	○	●		●

Simultâneo

Lavatório +Duche

^*

• Suficiente - Recomendado - limo - * Com restrições de caudal
  Notas:
  1 A informação deste quadro está condicionada a um correto dimensionamento da tubagem.
  2 Para o arranque de um esquentador tem de se verificar um valor mínimo de pressão da água, que irá variar consoante o modelo e a capacidade do aparelho.

Outros Critérios

SISTEMAS DE IGNICÃO

SISTEMAS DE REGULAÇÃO

• Fixo
- Variável
- Termostático

OPÇÕES ECOLÓGICAS

• Ignição por Hidrogerador
• Sistema de Condensação
• Compatibilidade Solar

		EXAUSTÃO VENTILADA EXAUSTÃO ESTANQUE
INTELIGENTE (WB)	tic-tic (WE)	SENSOR VENTILADO (WTD KME)	Click! VENTILADO (WRD KME)	SENSOR COMPACTO (WTD)	SENSOR ESTANQUE (WTD 24 AME)	SENSOR GREEN (WTD 27 AME)
Inteligente Compatível com Solar*	Compativel com Solar*	Inteligente e compacto Termostático Compatível com Solar Opcional: controlo remoto	Inteligente e compacto Compatível com Solar*	Inteligente e compacto Termostático Compatível com Solar	Inteligente Termostático Tecnologia pré-mix Compatível com Solar Controlo remoto	Inteligente Termostático Tecnologia de Condensação Compatível com Solar Controlo remoto
• But/Prop • But/Prop • Natural		• But/Prop	• Natural• But/Prop	• Natural• But/Prop	• Natural• Propano	• Natural• Propano
Baterias	Piezo Elétrico	230 V	230 V	230 V	230 V	230 V
Sim	Não	Sim	Sim	Sim	Sim	Sim
Não	Não	Sim	Sim	Sim	Sim	Sim
Não	Não	Sim	Sim	Sim	Sim	Sim
Não	Não	Sim	Sim	Sim	Sim	Sim
Sim	Sim	Sim, grau a grau	Sim	Sim, grau a grau	Sim, grau a grau	Sim, grau a grau
5 |	5 |	11 | / 14 | / 17 |	11 | / 14 | / 17 |	12 | / 15 | / 18 |	24 |	27 |
Potência fixa	Potência fixa	Termostática	Automática Potência variável	Termostática	Termostática	Termostática

TECNOLOGIA TERMOSTÁTICA: VANTAGENS

Temperatura controlada e simplicidade de utilização

Estes esquentadores são uma grande evolução para o seu conforto. Permitem-lhe selecionar exatamente a temperatura que deseja, mantendo-a sempre estável durante toda a utilização. Pode inclusive selecionar a temperatura de onde quer que esteja, graças ao controlo remoto opcional*, sem fios, à prova de água, e muito simples de usar. Particularmente ergonómico, o novo design do painel de comandos com display digital LCD de grandes dimensões permite quer ao utilizador regular facilmente a temperatura pretendida, grau a grau entre 35/38 e 60° C através das teclas (+ e -), quer ao instalador obter informações sobre possíveis anomalias de funcionamento, facilitando o diagnóstico e a manutenção do aparelho.

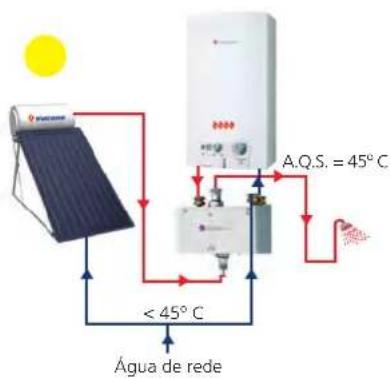

Economia de gás, água e compatibilidade solar

Por serem termostáticos, estes aparelhos garantem a máxima estabilidade da temperatura da água. Adaptam o consumo de gás à temperatura selecionada no display. E, através da medição, por meio de sondas, da temperatura da água à entrada e à saída do aparelho, e de um sensor de caudal de água, para medição da quantidade de água solicitada, efetuam uma modulação automática da chama. Esta inovação eletrónica da Vulcano possibilita uma poupança de gás até 35%. Em simultâneo, reduz o consumo de água, permitindo economizar até 60 litros por dia. Estes aparelhos são mais ecológicos, uma vez que são compatíveis com instalações solares. Foram concebidos para funcionar com água pré-aquecida proveniente de um sistema solar térmico (para mais informações consultar a pág. 23).

Gama alargada a todos os tipos de exaustão

Todos os esquentadores da gama Sensor incorporam a tecnologia termostática. A Vulcano introduziu no mercado uma nova geração de esquentadores, os quais incorporam a tecnologia termostática:

• Sensor HDG, de exaustão natural, com as capacidades de 11, 14 e 18 l

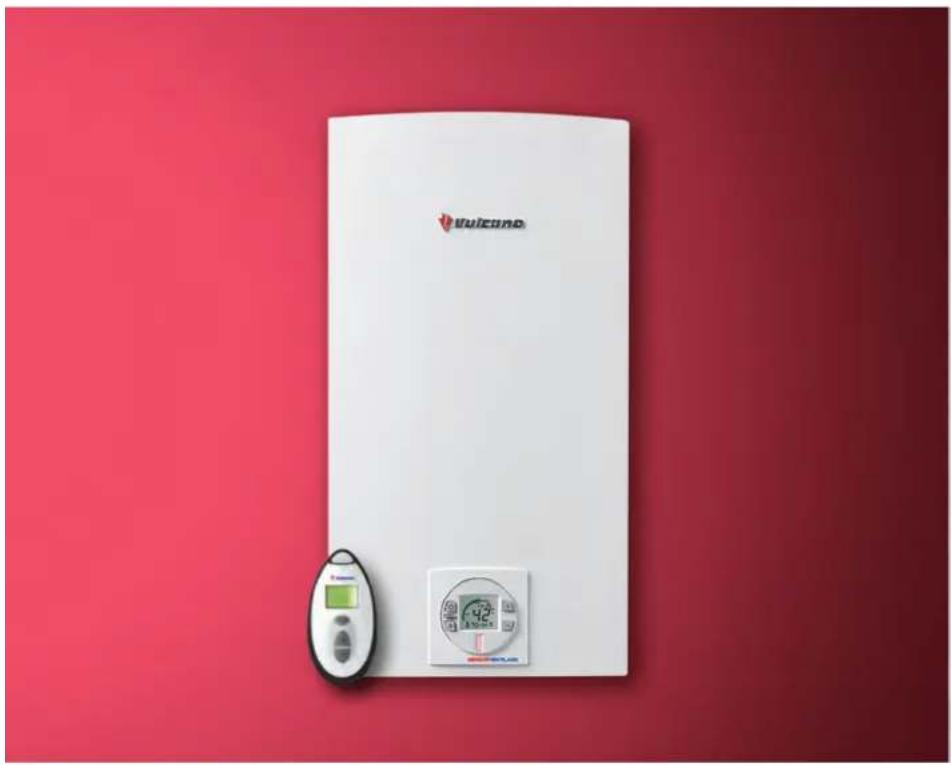

• Sensor Ventilado, de exaustão ventilada, com as capacidades de 11, 14 e 17 l
• Sensor Compacto, com exaustão estanque – e, devido ao seu ventilador modulante, pode funcionar como ventilado – agora com maiores capacidades para uso doméstico (12, 15 e 18 l)
• Sensor Estanque, de exaustão estanque, com a capacidade de 24 l
• Sensor Green, de condensação de exaustão estanque com a capacidade de 27 l

TIPOS DE EXAUSTÃO

Por uma questão de segurança, na escolha de um esquentador, as condições de exaustão são um critério determinante. É fundamental verificar se existe ou não uma chaminé, assim como o nível de admissão de ar exterior e a qualidade da exaustão dos gases resultantes da combustão. Em condições de exaustão ideais, um esquentador de exaustão natural será o mais indicado. Para os casos em que as condições sejam deficientes, a Vulcano disponibiliza uma vasta gama de aparelhos, com diferentes características, disponíveis em versões de exaustão ventilada e estanque, permitindo adequar o esquentador às necessidades específicas de cada utilizador.

Exaustão Natural

A gama de esquentadores de exaustão natural da Vulcano é a mais completa do mercado, respondendo às necessidades dos utilizadores para condições de exaustão ideais (instalação com um troço mínimo recomendado de 30 cm na vertical para evacuação dos gases provenientes da queima).

Com capacidades dos 5 aos 18 litros, esta gama beneficia das mais recentes tecnologias em sistemas de ignição, muitas das quais são inovações mundiais desenvolvidas pela Vulcano (ex.: sistema HDG com Hidrogerador).

Exaustão Ventilada

Os esquentadores ventilados com capacidades de 11, 14 e 17 litros, possuem um ventilador incorporado que força a saída dos gases de combustão, constituindo-se como a solução ideal para locais em que:

• Existam dúvidas sobre a eficácia dos aparelhos de exaustão natural;
• Não existam, pelo menos, 30 cm na vertical acima do aparelho para se proceder à ligação correta da conduta de exaustão;
• A tubagem de exaustão tenha mais que duas curvas, seja muito longa, não tenha a inclinação mínima ascendente necessária ou seja direcionada para a fachada do edifício.

Exaustão Estanque

Os esquentadores estanques, com capacidades entre 12 e 27 litros, são os aparelhos adequados para instalações em locais com condições de exaustão deficientes e/ou más condições de admissão de ar. Possuem uma câmara de combustão estanque, não necessitando de utilizar o ar interior da divisão onde o esquentador está instalado. Incorporam igualmente um ventilador que força a saída dos gases de combustão, sendo a admissão de ar novo feita a partir do exterior do edifício, através de condutas independentes (∅ 80/80 mm) ou de chaminé dupla concêntrica (∅ 80/110 mm ou ∅ 80/125 mm, no caso de esquentadores de condensação).

EXAUSTÃO NATURAL. COMPACTOS GAMA SENSOR HDG (WTDG): Termostático e Topo de Gama

O conforto agora totalmente controlado

O esquentador Sensor HDG é uma grande evolução para o seu conforto. Trata-se de um aparelho de exaustão natural, com características diferenciadoras e ecológicas, projetadas a pensar no seu bem-estar.

É um esquentador termostático (mais informação na pág. 8), totalmente compatível com instalações solares (mais informação na pág. 22) e autónomo, pois a ignição é efetuada através do sistema HDG (o hidrogerador mais pequeno do mundo), não necessitando para isso de pilhas.

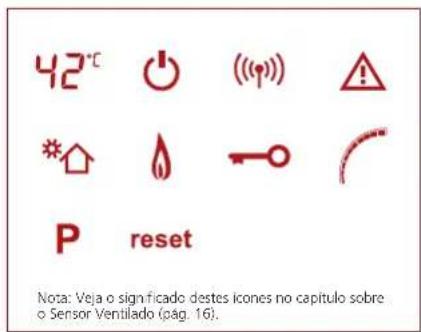

Simplicidade de utilização

Particularmente ergonómico, o design do painel de comando com display digital LCD de grandes dimensões permite regular facilmente a temperatura pretendida, assim como obter informações sobre possíveis anomalias de funcionamento.

CÓDIGO (exemplos) DIAGNÓSTICO

A4 Exaustão deficiente

E9 Limitador de temperatura - sobreaquecimento

EA Falta ionização/gás

F7 Falsa indicação de ionização antes da ignição

A7 Falha do sensor de temperatura NTC de saída de água quente

E0 Sistema eletrónico com anomalia

FE Ausência de sinal do motor “passo a passo” da válvula modulante

Indicador da temperatura selecionada através das teclas + e -.

Sistema solar em utilização. A temperatura selecionada é inferior à temperatura da água de entrada proveniente do sistema solar. O esquentador não entra em funcionamento.

Botão ON/OFF.

Alerta de anomalia. Adicionalmente aparecerão códigos de anomalia no local destinado à indicação de temperatura.

Indicador de potência (modulante).

Função de programação: seleciona por defeito a temperatura da água ou possibilita a alteração desta definição por uma nova temperatura.

Indicador de que é necessário abrir mais a torneira de água quente, para que o esquentador fixe a temperatura selecionada.

Indicador de que é necessário fechar mais a torneira de água quente, para que o esquentador fixe a temperatura selecionada.

Função relógio

Indicador do nível da bateria - apenas necessária para selecionar a temperatura em modo stand-by e garantir o funcionamento do relógio. O esquentador não necessita de bateria para funcionar.

Sistema HDG: o hidrogerador garante a ignição do aparelho sem recurso a baterias.

Benefícios para o Instalador

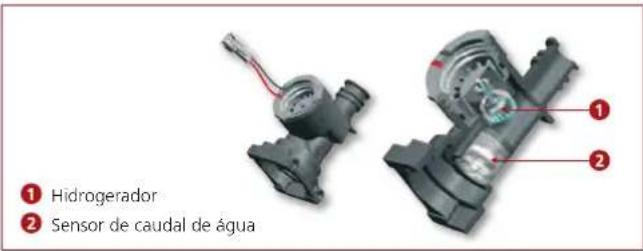

Hidrogerador de 3ª geração

O acendimento automático do esquentador Sensor HDG é efetuado aquando da passagem da água pelo hidrogerador, cuja rotação gera a energia necessária à ignição e funcionamento, tornando-o auto-suficiente e não sendo necessária outra fonte de energia.

A turbina é impulsionada pelo fluxo de água e gera um sinal elétrico proporcional ao caudal de água. Este novo hidrogerador funciona com menor perda de carga, acompanhando os valores de acionamento da restante gama compacta, pelo que o arranque do aparelho é naturalmente facilitado. A manutenção está também facilitada pois o filtro desenvolvido é mais resistente a impurezas.

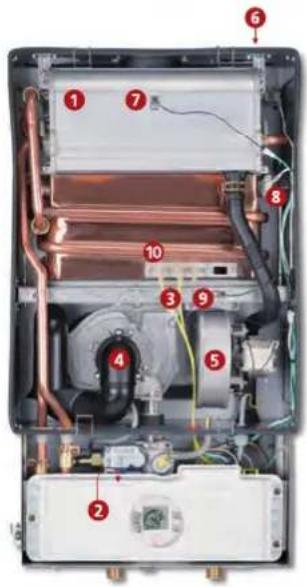

Líder em Tecnologia

O Sensor HDG apresenta ainda importantes inovações técnicas:

- A nova válvula de gás incorpora um design inovador, simples e compacto, o qual permite melhorar o fluxo de gás para o queimador e ainda um motor "passo a passo", que garante uma modulação da chama mais precisa e fiável. A temperatura de água quente solicitada é atingida de forma mais rápida e precisa, contribuindo assim para menores consumos de gás e maior estabilidade da temperatura.

- A tradicional válvula de água é substituída por um componente ("cartucho") de entrada de água.

Este componente é composto por:

• Limitador de caudal
• Filtro de partículas (facilmente removível)
• Seletor de caudal manual (70% - 100%)
• Fácil acesso e manutenção

Líder em Segurança

O processo de desenvolvimento do Sensor HDG incorpora importantes inovações técnicas, nomeadamente o hidrogerador de 3ª geração e a nova válvula de gás, os quais, conjugados com os mecanismos de segurança, conferem a este aparelho características de exclusividade no mercado.

HIDROGERADOR

VÁLVULA DE GÁS

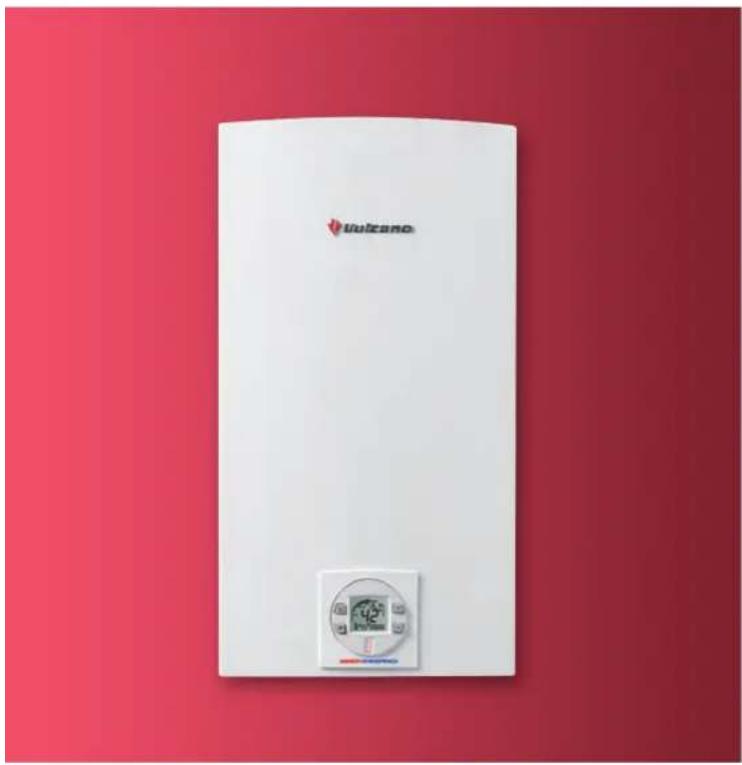

EXAUSTÃO NATURAL. GAMA SENSOR ATMOSFÉRICO

O esquentador Sensor Atmosférico é uma grande evolução para o seu conforto. Trata-se de um aparelho de exaustão natural com características diferenciadoras e ecológicas, projetadas a pensar no seu bem-estar.

Através do seu funcionamento termostático, este esquentador permite selecionar a temperatura desejada com exatidão, grau a grau (35 a 60°C), mantendo-a sempre estável durante toda a utilização. A precisão da temperatura selecionada permite uma poupança no consumo de gás e evita a junção de água fria. Para mais informações sobre esta tecnologia consulte a pág. 8.

Este aparelho é também compatível com instalações solares.

Tecnologia e Inovação

O Sensor Atmosférico apresenta ainda importantes inovações técnicas: a nova válvula de gás e um componente ("cartucho") de entrada de água. Saiba mais sobre estes componentes na pág. 11 deste catálogo.

Simplicidade de Utilização

O design ergonómico do painel de comando permite a fácil regulação da temperatura para o utilizador através de duas teclas (+ e -) e a obtenção de informações sobre possíveis anomalias de funcionamento para o instalador, através da indicação do respetivo código de anomalia.

Indicador da temperatura selecionada através das teclas + e - .

Sistema solar em utilização. A temperatura selecionada é inferior à temperatura da água de entrada proveniente do sistema solar. O esquentador não entra em funcionamento.

Botão ON/OFF.

Alerta de anomalia. Adicionalmente aparecerão códigos de anomalia no local destinado à indicação de temperatura.

Indicador de potência (modulante).

Função de programação: seleciona por defeito a temperatura da água ou possibilita a alteração desta definição por uma nova temperatura.

Indicação de que é necessário abrir mais a torneira de água quente, para que o esquentador fixe a temperatura selecionada.

Indicação de que é necessário fechar mais a torneira de água quente, para que o esquentador fixe a temperatura selecionada.

Função relógio.

Indicador do nível da bateria.

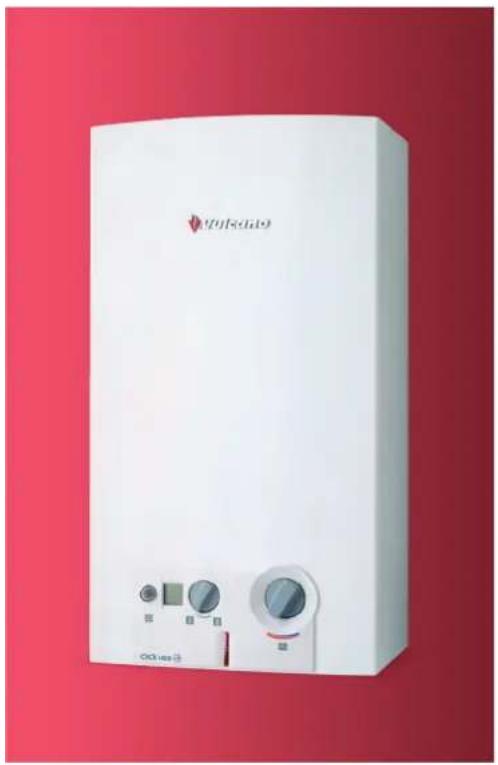

EXAUSTÃO NATURAL. COMPACTOS GAMA CLICK HDG (WRDG)

O Esquentador Click HDG é um esquentador compacto de exaustão natural, cuja ignição é efetuada com recurso ao sistema HDG. Desenvolvido e patenteado pela Vulcano, o hidrogerador doméstico mais pequeno do mundo garante a ignição do aparelho sem recurso a baterias. A estas inovadoras características, acrescenta um design moderno e funcional, com destaque para a chapa de marca em relevo, e um prático display digital com tecnologia LCD*:

• Permite visualizar a temperatura da água quente, de forma imediata e precisa;
• Facilita o diagnóstico, facultando instantaneamente os códigos de anomalias.

* Liquid Crystal Display - entra de cristais líquidos

HIDROGERADOR

Sistema de ignição: hidrogerador

O seu princípio de funcionamento é idêntico ao de uma barragem, embora em menor escala. Ou seja, a passagem de água pelo esquentador permite o acionamento de uma turbina que gera energia. Simultaneamente, a utilização de uma placa eletrónica permite controlar a produção de energia elétrica necessária às diferentes fases de funcionamento do aparelho:

1ª A turbina gira quando há passagem de água pelas suas pás;
2ª O íman, que está acoplado à turbina, roda induzindo uma tensão elétrica numa bobina;
3ª A tensão elétrica é retificada e filtrada para servir de alimentação à caixa eletrónica de ignição e controlo do esquentador.

Principais Características

Este aparelho apresenta inúmeras vantagens competitivas:

• Acendimento eletrónico por hidrogerador
  • Liga e desliga na torneira (inteligente)
  • Modulação automática da chama (gás)
• Limitador de temperatura de segurança
• Disponível em gás butano/propano e gás natural
  • Capacidades de 11 l/min e 14 l/min

	Ausência de baterias Sim Sim Sim
	Ausência de Microswitch - Sim -
	Ecologia Sim Sim Sim
	Economia Sim - Sim
	Exclusividade Sim - Sim
	Avanço tecnológico Sim Sim Sim
	Facilidade de instalação - Sim -
	Display digital - Sim Sim

EXAUSTÃO NATURAL. COMPACTOS GAMAS Click! (WRDB) e Inteligente (WRB)

Compactos e com ignição a baterias

Estes modelos aliam o conforto de uma ignição eletrónica à modulação automática da chama, adaptando assim, e de uma forma totalmente automática, a chama às solicitações impostas pelo utilizador. A utilização é simplificada e economiza-se no consumo de gás. O acendimento automático é efetuado através de duas baterias de 1,5 V. Este aparelho é inteligente: liga e desliga na torneira.

Gama Click! (WRDB)

Principais Características

• Acendimento eletrónico por baterias
• Liga e desliga na torneira (inteligente)
- Display digital LCD com indicação da temperatura e código de anomalias
• Modulação automática da chama (gás)
- Botão ON/OFF

• LED indicador de funcionamento
• LED indicador de falta de bateria
- Limitador de temperatura de segurança
- Disponível em gás butano/propano e gás natural
- Capacidades de 11 l/min, 14 l/min e 18 l/min

1 Display digital, com informação da temperatura de água quente e 8 códigos de anomalia
2 LED indicador de funcionamento
3 Seletor do caudal de gás
4 Regulação do caudal de água
5 Botão ON/OFF / LED indicador de falta de bateria

Gama Inteligente (WRB)

Principais Características

• Acendimento eletrónico por baterias
• Liga e desliga na torneira (inteligente)
• Regulação do caudal de água
- Seletor manual do caudal de gás
• Modulação automática da chama (gás)
- Botão ON/OFF
• LED indicador de funcionamento
• LED indicador de falta de bateria
- Limitador de temperatura de segurança
- Disponível em gás butano/propano e gás natural
- Capacidade de 11 l/min

EXAUSTÃO NATURAL

Principais Características

• Acendimento do piloto a uma mão por bateria
• Potência fixa
• Seletor do caudal de gás
  • Regulação do caudal de água
• Limitador de temperatura de segurança
• Disponível em gás butano/propano e gás natural
• Capacidade de 11 l/min

Gama WB

Principais Características

• Acendimento automático por baterias
• Inteligente (liga e desliga na torneira)
- Potência fixa
- Seletor do caudal de gás
• Regulação do caudal de água
- Interruptor para desativação total do aparelho
- Limitador de temperatura de segurança
- Disponível em gás butano/propano
- Capacidade de 5 l/min

Gama tic-tic (WE)

Principais Características

• Acendimento do piloto a uma mão por bateria
• Potência fixa
• Seletor do caudal de gás
  • Regulação do caudal de água
• Limitador de temperatura de segurança
• Disponível em gás butano/propano
• Capacidade de 5 l/min

EXAUSTÃO VENTILADA GAMA SENSOR VENTILADO (WTD KME)

O esquentador Sensor Ventilado é um esquentador termostático, pois o utilizador pode selecionar exatamente a temperatura que deseja, mantendo-a sempre estável durante toda a utilização (mais informação na pág. 8).

Particularmente ergonómico, o design do painel de comando com display digital LCD de grandes dimensões permite regular facilmente a temperatura pretendida, assim como obter informações sobre possíveis anomalias de funcionamento.

CÓDIGO DIAGNÓSTICO (exemplos)
C4 Exaustão deficiente

E9	Limitador de temperatura- sobreaquecimento
EA Falta ionização/gás
F7 Falsa inflamação
A7 Ligação da sonda de temperatura
E0 Sistema eletrônico com anomalia

Um líder na segurança

O ventilador incorporado no aparelho força a saída dos gases de combustão, tornando-o ideal para locais onde as condições de exaustão são deficientes, garantindo-lhe assim total segurança.

1 Pressóstato: corta o funcionamento do aparelho em condições deficientes de exaustão
2 Sonda térmica: limita a temperatura para proteção da câmara de combustão
3 Sonda de ionização: efetua o bloqueio automático do aparelho por falta de chama no queimador

Indicador da temperatura selecionada. As teclas + e - servem para selecionar a temperatura.

Sistema solar em utilização. Sempre que a temperatura selecionada for inferior à água proveniente do sistema solar, o esquentador não entra em funcionamento.

Botão ON/OFF.

Função controlo remoto. O esquentador está preparado para trabalhar com comando à distância.

Controlo remoto em utilização e com prioridade. A seleção da temperatura no display fica bloqueada.

Alerta de anomalia. Adicionalmente aparecerão códigos de anomalia em substituição da temperatura.

Indicador de potência (modulante).

Indicador de que é necessário abrir mais a torneira de água quente, para que o esquentador fixe a temperatura selecionada.

Indicador de que é necessário fechar mais a torneira de água quente, para que o esquentador fixe a temperatura selecionada.

Função de programação: seleciona por defeito a temperatura da água ou possibilita a alteração desta definição por uma nova temperatura.

Permite desbloquear o aparelho, após resolução da anomalia indicada pelo código respetivo.

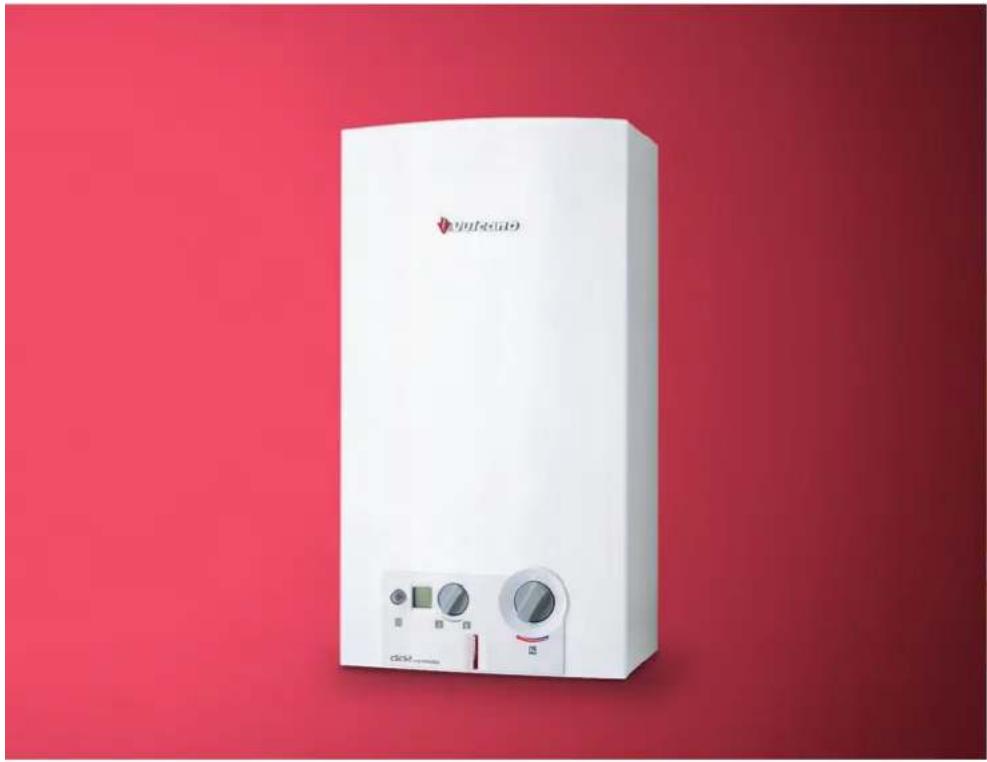

EXAUSTÃO VENTILADA GAMA Click! VENTILADO (WRD KME)

Principais Características

• Acendimento automático: o aparelho, estando ligado à corrente elétrica (230 V) para funcionamento do ventilador, aproveita esta energia para, através de um pequeno transformador de 1,5 V fazer a ignição
• Modulação automática da chama: este aparelho ajusta automaticamente o débito de gás, em função do caudal de água da torneira, reduzindo o consumo e permitindo uma temperatura de água praticamente constante
• Segurança: bloqueio automático do aparelho em caso de falha de ignição
• Automático de água e gás em posição horizontal
• Disponível em gás butano/propano e gás natural
• Capacidades de 11 l/min, 14 l/min e 17 l/min

CÓDIGO DIAGNÓSTICO

A4 Exaustão
E9	Limitador de temperatura do aparelho
E1 Excesso de temperatura da água
EA Falta ionização
F7 Falsa inflamação
A7 Ligação da sonda de temperatura
E0 Sistema eletrônico
F0	Consumo de água, sem alimentação

1 Ventilador incorporado na chaminé do esquentador (ligado a 230 V): assegura as correlas condições de exausão
2 Sonda térmica: sistema de segurança anti-sobrequecimento da câmara de combustão regulado para 104°C
3 Sonda de ionização: sistema de segurança anti-ausência de chama
4 Pressóstato
5 Botão ON/OFF
6 LED indicador de funcionamento
7 Seletor do caudal de gás com 7 posições
8 Regulação do caudal de água: permite variar o débito de água fornecido pelo aparelho, consoante a opção do utilizador
9 Display digital com informação da temperatura de água quente e 8 códigos de anomalia

Tecnologia, conforto e poupança.

Há um novo grau de exigência na gama de Esquentadores Vulcano: o Sensor Compacto. Este versátil equipamento de exaustão estanque pode também funcionar como ventilado.

Através da tecnologia termostática, o Sensor

Compacto permite selecionar a temperatura desejada grau a grau (35 a 60°C), o que possibilita poupança nos consumos de água e gás, uma vez que evita a junção de água fria. Apresenta ainda o menor valor de potência mínima do mercado (2,9; 3,8; 4,8 kW), uma característica vital para a exatidão da temperatura.

Proporciona ainda poupança energética adicional: só consome a potência necessária, através de um ventilador modulante, único no mercado. Este aparelho tem o maior valor de rendimento de um esquentador estanque do segmento doméstico: 94%.

O Sensor compacto é um aparelho de dimensões reduzidas para a sua capacidade de 12, 15 e 18l/m. De fácil instalação e utilização, é, como toda a gama Sensor, compatível com soluções solares.

Versatilidade de exaustão e Ventilador Modulante

Este aparelho é muito versátil em termos de exaustão: é um esquentador estanque, mas pode funcionar como um esquentador ventilado, o tipo

de exaustão mais comum. É, ainda, o único esquentador do mercado com Ventilador Modulante, uma tecnologia que por um lado reduz o nível de ruído e, por outro reduz o consumo elétrico do ventilador adaptando-se ao trajeto da chaminé que pode chegar aos 12m na vertical e 10m na horizontal.

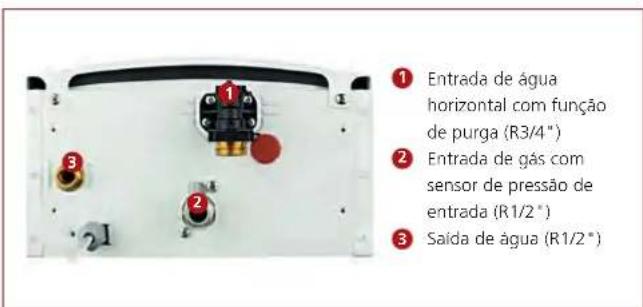

Facilidade de instalação

Esta gama possui o mesmo tipo de ligações que os aparelhos compactos atuais, o que permite a utilização dos acessórios standard, facilitando o processo de instalação.

EXAUSTÃO ESTANQUE GAMA SENSOR ESTANQUE (WTD 24 AME)

O Esquentador Sensor Estanque da Vulcano apresenta duas características essenciais: a capacidade de 24 l/min e a tecnologia Pré-Mix.

A gama de esquentadores estanques da Vulcano é recomendada para instalações em locais com condições de exaustão deficientes e/ou más condições de admissão de ar do exterior. A gama Sensor Estanque tem ainda a possibilidade de ser instalada no exterior sem ligação a conduta de fumos (consultar na pág. 25: Condições de Instalação).

Principais Características

• Controlo termostático – Possibilidade de selecionar temperatura grau a grau (38 a 60°C)
  • Compatível com sistemas solares
• Display digital LCD para seleção de temperatura, funcionamento solar e diagnóstico de anomalia
• Controlo remoto e recetor incluídos (requer instalação)
• Tecnologia Pré-Mix. O ventilador Pré-Mix efetua uma pré-mistura automática do ar novo e gás, permitindo uma otimização do processo de combustão
• Regulação do caudal de água, através de uma válvula motorizada na entrada da água
  • Modulação automática da chama (gás)
• Limitador de temperatura de segurança
• Acessório exaustão/admissão (∅ 80/80 mm) por condutas independentes incluído (instalação obrigatória)
• Capacidade de 24 l/min

Tecnologia Pré-Mix

A Tecnologia Pré-Mix recorre ao ventilador Pré-Mix que efetua uma pré-mistura de ar novo e gás, permitindo uma otimização do processo de combustão.

Queima/Combustão

A Queima/Combustão deste aparelho tende a ser quase perfeita. A pré-mistura proporciona um equilibrio entre a quantidade de ar e o gás necessários para a queima do aparelho, de acordo com a temperatura de entrada da água (rede ou sistema solar) e a temperatura selecionada pelo utilizador. Esta tecnologia é particularmente vantajosa, pois reduz as emissões de gases de estufa e permite maximizar a poupança de gás.

EXAUSTÃO ESTANQUE. CONDENSAÇÃO GAMA SENSOR GREEN (WTD 27 AME)

Máxima potência, versatilidade e economia

A Vulcano introduz na sua gama de esquentadores o 1º esquentador com Tecnologia de Condensação: o novo Sensor Green. Esta tecnologia amiga do ambiente aproveita o calor contido nos gases de combustão para efetuar o pré-aquecimento da água, permitindo atingir um elevado nível de rendimento: 101% comparativamente ao rendimento de 86% de um esquentador tradicional.

O Sensor Green é também um esquentador termostático: o utilizador pode selecionar a temperatura da água grau a grau pressionando apenas duas teclas (+ e -) no aparelho ou, com toda a comodidade, através do controlo remoto. Adicionalmente, este aparelho garante total precisão e estabilidade na temperatura de água selecionada, contribuindo para o total conforto do utilizador.

Com 27 l/min e potência útil de 47 kW, o Sensor Green é o esquentador de maior potência da gama Vulcano. Permite simultaneidade de banhos e é ideal para aplicações comerciais e industriais, nomeadamente em centros desportivos, balneários, saunas, restaurantes, hotéis, bares, cabeleireiros, centros de lavagem automática, lavandarias, spas, entre outros.

Simplicidade de utilização

Particularmente ergonómico, o design do painel de comandos com display digital LCD de grandes dimensões permite regular facilmente a temperatura pretendida, assim como obter informações sobre possíveis anomalias de funcionamento.

Aplicações e Utilizações

O esquentador Sensor Green é o aparelho ideal para aplicações comerciais e industriais. A já elevada capacidade de 27 l/min poderá ainda ser aumentada com o funcionamento em cascata, permitindo a sua instalação em diversos tipos de utilizações.

O Sensor Green oferece a possibilidade de instalar até 12 aparelhos em cascata inteligente (ou em paralelo), garantindo até 324 l/min de entrega instantânea de água quente. Este tipo de instalação é constituído por um aparelho principal e um máximo de três aparelhos adicionais ligados mediante um kit opcional.

Sistema inovador de regulação automática do caudal de água

Este sistema foi desenvolvido para garantir a máxima estabilidade de temperatura da água. Através da medição, por meio de sondas (da temperatura da água à entrada e à saída do aparelho) e de um sensor de caudal de água (para medição da quantidade de água solicitada), o esquentador efetua uma modulação automática da chama, obtendo-se uma efectiva economia no consumo de gás.

FUNCIONAMENTO EM CASCATA
    AA["Legend: água fria, água quente, gás, ligação elétrica"]

O funcionamento dos aparelhos secundários é sequencial, em função da água quente requisitada, ou seja, quando a capacidade do esquentador principal atinge os 80% da potência nominal, o 2º esquentador entra em funcionamento e assim sucessivamente. Os esquentadores secundários vão parando o seu funcionamento sempre que a capacidade do esquentador principal baixe até aos 30% da potência nominal.

Sistema de Combustão: Tecnologia Pré-Mix, Combustão e Tecnologia de Condensação

A Tecnologia de Condensação permite atingir uma eficiência do aparelho de 101%. O calor ainda contido nos gases da combustão é aproveitado para pré-aquecer a água vinda da rede ou do sistema solar e assim permitir a sua passagem para a parte mais fria deste circuito, através do permutador secundário de condensados. O calor, ao ser retirado dos gases da combustão, provoca o seu arrefecimento, passando estes a estado líquido que são escoados para um esgoto doméstico. Com esta tecnologia é possível recuperar energia e reutilizá-la, dando à água um calor suplementar ao da queima tradicional.

Nos esquentadores convencionais, o calor dos gases de combustão é desaproveitado para a atmosfera. Esta inovação tecnológica permite aumentar de maneira significativa o rendimento da instalação e assim economizar energia.

Tecnologia Pré-Mix Queima/Combustão Tecnologia de Condensação

A Tecnologia Pré-Mix recorre ao ventilador Pré-Mix que efetua uma pré-mistura de ar novo e gás, permitindo uma otimização do processo de combustão.

A Queima/Combustão deste aparelho tende a ser quase perfeita. A pré-mistura proporciona um equilibrio entre a quantidade de ar e o gás necessários para a queima do aparelho, de acordo com a temperatura de entrada da água (rede ou sistema solar) e a temperatura selecionada pelo utilizador. Esta tecnologia é particularmente vantajosa, pois reduz as emissões de gases de estufa e permite maximizar a poupança de gás.

A Tecnologia de Condensação permite aproveitar a energia que se encontra nos gases de combustão: ao passar o calor dos gases de combustão para a água do circuito, ocorre o arrefecimento destes gases até ao ponto de condensação do vapor de água contido nos mesmos.

Versatilidade da instalação

Com grande versatilidade de instalação, este esquentador pode funcionar como aparelho estanque ou ventilado, através de condutas independentes (∅ 80/80 mm) ou concêntricas (∅ 80/125 mm), com tubo interior em PVC e tubo exterior em alumínio galvanizado. O Sensor Green pode ainda ser instalado no exterior, com recurso a um acessório específico.

Condula concênica (Ø 80/125)

Fácil diagnóstico e manutenção do aparelho

O display digital LCD facilita o diagnóstico e a manutenção do aparelho pela clara indicação dos códigos de eventuais anomalias. Adicionalmente, o acesso aos componentes é simplificado.

CÓDIGO (exemplos) DIAGNÓSTICO

C4	Exaustão deficiente
E9	Limitador de temperatura - sobreaquecimento
EA	Falta ionização/gás
F7	Falsa inflamação
A7	Ligação da sonda de temperatura
E0	Sistema eletrónico com anomalia

Líder em Tecnologia

O processo de desenvolvimento do Sensor Green incorpora importantes inovações tecnológicas:

• Sistema de regulação automática do caudal de água
• Sistema de combustão inovador, o qual permite um melhor aproveitamento da queima do combustível

Estes dois sistemas conjugados com os mecanismos de segurança, conferem a este aparelho características únicas no mercado.

1 Permutador secundário de condensados em alumínio: para recuperação do calor contido nos gases e na combustão
2 Válvula de água motorizada: permite fazer a gestão automática do caudal de água, garantindo a saída de água à temperatura desejada
3 Sensor de ionização e elétrodos de ignição
4 Ventilador Pré-Mix: efetua pré-mistura de ar e gás
5 Ventilador secundário
6 Limitador de temperatura da caixa estanque
7 Sensor de temperatura dos gases de combustão
8 Limitador de temperatura
9 Sensor de retorno dos gases de combustão
10 Queima/combustão do gás com os mínimos valores de gases de estufa

Economia e compatibilidade com Soluções Solares

Através do apoio de esquentadores termostáticos

Os esquentadores termostáticos da gama Sensor são mais ecológicos, uma vez que são compatíveis com instalações solares (para mais informações consulte a tabela da pág. 6).

Foram concebidos para funcionar com água pré-aquecida proveniente de um sistema solar térmico. Se esta temperatura for superior à definida pelo utilizador, o esquentador termostático não entra em funcionamento e no display digital aparece o símbolo de funcionamento em modo solar. Se a temperatura for inferior à definida pelo utilizador, o esquentador adapta o consumo de gás à temperatura selecionada no display.

Evita-se assim a utilização excessiva de gás, reduzindo-se igualmente as emissões de dióxido de carbono para a atmosfera.

EXEMPLO DE FUNCIONAMENTO

Entrada de água a 42° C através de painéis solares

Economia de gás (o esquentador não entra em funcionamento)

Entrada de água a 35°C através de painéis solares

Economia de gás (adicionalmente, o esquentador entra em funcionamento apenas para aquecer a água de 35 a 42º C)

APLICAÇÃO INDIVIDUAL DE A.Q.S. ATRAVÉS DE UM SISTEMA TERMOSSIFÃO

Circuito elétrica

Circuito hídráulico (água quente)

Circuito hidráulico (água fria)

Circuito hidráulico (água pré aquecida)

APLICAÇÃO INDIVIDUAL DE A.Q.S. ATRAVÉS DE UM SISTEMA DE CIRCULAÇÃO FORÇADA COM DEPÓSITO DE UMA SERPENTINA

Através do apoio de esquentadores não termostáticos

A gama de esquentadores não termostáticos, composta pelos modelos Click HDG, Click!, Inteligente, tic-tic Compacto e Click! Ventilado, pode ser utilizada com o Módulo Solar Vulcano (para mais informações consulte a tabela da pág. 6).

O Módulo Solar Vulcano permite a compatibilidade dos esquentadores não termostáticos – novo ou existente – com as soluções solares, nomeadamente sistemas por circulação forçada e sistemas por termossifão. A sua instalação é fácil e rápida. Trata-se de uma solução universal que gere a temperatura de água quente proveniente do sistema solar em função da temperatura desejada pelo utilizador até 45°C, misturando água fria sempre que necessário.

1 Entrada de água quente proveniente do esquentador
2 Saída de água quente para as torneiras
3 Entrada de água no esquentador para o reaquecimento da água
4 Entrada de água fria da rede para o Módulo Solar
5 Entrada de água no Módulo Solar proveniente do depósito solar
6 Válvulas misturadoras termostáticas reguladas a 45°C

Principais Características

• 2 válvulas termostáticas asseguram a compatibilização do aparelho às soluções solares
• Economia na solução solar, pois não é necessário adquirir um aparelho solar específico
• Economia no consumo de energia, pois o aparelho mantém-se desligado acima dos 45°C: o esquentador só funciona se a temperatura for inferior à regulada na válvula (45°C)
• Menor exigência de manutenção, em virtude da simplicidade de constituição do módulo solar e horas de funcionamento do aparelho
• Instalação horizontal
• Na instalação do Módulo Solar associada ao Click HDG deverá ser adicionado um conjunto de acessórios com Microswitch

Se a água do sistema solar chega a mais de 45º C, o Módulo Solar mistura água fria para fornecer água a 45º C e o esquentador não entra em funcionamento.

Se a água do sistema solar chega a menos de 45º C, o esquentador entra em funcionamento e o Módulo Solar estabiliza a temperatura resultante a 45º C.

DADOS TÉCNICOS

Pressão máxima de água (dinâmica) 5.0 bar

Caudal mínimo de funcionamento estabilização de temperatura 4.0 l/min

Temperatura máxima de entrada 100.0°C

Precisão do valor da temperatura à saída com caudal de 6 l/min 45°C ± 3°C

Dimensões L 225 x P 115 x A 130 mm

Condições de Instalação

Na instalação exija que:

• A instalação seja efetuada por um técnico credenciado;
• Os sistemas de segurança dos aparelhos sejam respeitados: não mexer, não afastar, não remover. Todos os sistemas desempenham funções importantíssimas para a segurança;

• Os esquentadores não sejam instalados em locais proibidos (Dec. Lei 650/75 de 18 de novembro):

• Casas de banho (exceto aparelhos do tipo C, estanques, a título extraordinário - Despacho n.º 8566/2002 2ª série), quartos de dormir, despensas e garagens;

• Tal como as garrafas GPL, os aparelhos de GPL não podem ser instalados abaixo do nível do solo. No caso de aparelhos a gás natural, a instalação é permitida desde que haja uma boa ventilação (uma abertura ao nível do solo e outra junto ao teto).

Exaustão de aparelhos de 5 l a 18 l

O esquentador deverá estar instalado com tubo de exaustão do diâmetro de saída da chaminé, em material incombustível; o armário onde o esquentador é inserido deve ser totalmente aberto por cima e por baixo e com determinadas condições mínimas de instalação.

O aparelho deverá adequar-se às características do local de instalação:

• Local de instalação com uma boa e permanente ventilação - exaustão natural
• Local com boa admissão de ar e insuficiente exaustão (saída de gases de combustão) - exaustão ventilada
• Local com insuficiente admissão de ar e/ou insuficiente exaustão (saída de gases de combustão) - exaustão estanque

EXAUSTÃO NATURAL

EXAUSTÃO VENTILADA

EXAUSTÃO ESTANQUE

Exaustão de aparelhos estanques de 24 l e 27 l

Para os esquentadores de grandes capacidades existem normas de instalação específicas.

ESQUEMA DE UTILIZAÇÃO COMO VENTILADO (TIPOLOGIA B23)

ESQUEMA DE UTILIZAÇÃO NO EXTERIOR (TIPOLOGIA A3)

ESQUEMA DE UTILIZAÇÃO COMO ESTANQUE DE CONDENSAÇÃO (TIPOLOGIA C13 E C33)

Nota: consultar acessórios de exaustão disponíveis para aparelhos ventilados, estanques e de condensação, apresentados na Tabela de Preços da Vulcano.

DADOS TÉCNICOS

Esquentadores não termostáticos

GAMA EXAUSTÃO NATURAL		WRDG11	WRDG14	WRDB11	WRDB14	WRDB18	WRB11	WE11	WB125	WE125
Potência útil	kW	19.2	23.6	19.2	23.6	30.5	19.2	19.2	8.7	8.7
Eficiência 100% carga nominal		88.1%	87.4%	88.1%	87.4%	88.4%	88.1%	88.1%	88.8%	82.0%
Eficiência 30% carga nominal		80.0%	78.0%	80.0%	78.0%	78.0%	80.0%	-	79.0%	-
Débito de água:Regulador na posição mín.
Caudal de água	l/min	2.0 - 5.5	2.0 - 7.0	2.0 - 5.5	2.0 - 7.0	2.0 - 8.8	2.0 - 5.5	5.5	2.5	2.3
Aumento de temperatura	°C	50	50	50	50	50	50	50	55	55
Pressão min. para caudal máx.	bar	0.55	0.65	0.25	0.35	0.5	0.25	0.25	0.15	0.15
Débito de água:Regulador na posição máx.
Caudal de água	l/min	4.0 - 11.0	4.0 - 14.0	4.0 - 11.0	4.0 - 14.0	4.0 - 17.6	4.0 - 11.0	11.0	5	5
Aumento de temperatura	°C	25	25	25	25	25	25	25	25	25
Pressão min. para caudal máx.	bar	1	1.4	0.6	1	1.3	0.6	0.6	0.5	0.6
Consumo gás
Butano/propano	kg/h	1.7	2.2	1.7	2.2	2.75	1.7	1.7	0.8	0.8
Natural	m3/h	2.3	2.9	2.3	2.9	3.7	2.3	2.3	-	-
Dimensões
Altura	mm	580	655	580	655	655	580	580	610	610
Largura	mm	310	350	310	350	425	310	310	270	270
Profundidade	mm	220	220	220	220	220	220	220	190	190
Peso	kg	11.5	13.5	11.5	13.5	15	12	11	8	8
Tubo exaustão (∅)	mm	110	130	110	130	130	110	110	90	90
Display digital LCD		sim	sim	sim	sim	sim	não	não	-	-

GAMA CLICK VENTILADO WRD-KME 11 WRD-KME 14 WRD-KME 17

Potência útil kW 18.6 23.6 30

Eficiência 100% carga nominal 86.7% 86.8% 88.2%

Regulador na posição mín.

Caudal de água l/min 2.0 - 5.1 2.0 - 7.0 2.0 - 8.6

Pressão min. para caudal máx. bar 0.25 0.35 0.5

Débito de água:

Regulador na posição máx.

Caudal de água	l/min	4.0 - 11.0	4.0 - 14.0	4.0 - 17.6
Aumento de temperatura ° C 25 25 25
Pressão min. para caudal máx.	bar	0.6	1	1.3

Consumo gás

Butano/propano	kg/h		1.7		2.2 2.75
Natural	m3/h 2.3	2.9		3.7

Dimensões

Altura	mm	580	655	655
Largura	mm	310	350	425
Profundidade	mm	220	220	220
Peso	kg	14 16 18
Tubo exaustão (∅)*	mm	95 95 95

* Consultar acessórios de exaustão para aparelhos ventilados, disponíveis na Tabela de Preços Vulcano.

DADOS TÉCNICOS Esquentadores termostáticos

Potência útil kW 19.2 23.6 30.5

Modulação Eletrónica Eletrónica Eletrónica

Eficiência 100% carga nominal 88.1% 87.4% 88.4%

Eficiência 30% carga nominal 81.0% 79.0% 78.0%

Débito de água

Máximo l/min 11.0 14.0 18.0
Caudal de água fornecido(2)	l/min ---
Pressão máxima de água bar		12.0 12.0 12.0
Caudal mínimo de funcionamento	l/min	2.5	2.5	2.5
Pressão mínima de funcionamento	bar	0.25 0.25 0.25
Informações gerais
Regulação de temperatura grau a grau	°C	35 a 60	35 a 60	35 a 60
Estabilidade de temperatura(1)	°C	+/-1°	+/-1°	+/-1°
Ligação elétrica	V	---

Consumo gás

Butano/propano	kg/h	1.7	2.2 2.75
Natural	m^3/h	2.3	2.9	3.7

Dimensões

Altura	mm	580	655	655
Largura	mm	310	350	425
Profundidade	mm	220	220	220
Peso	kg	11.5 13.5	15
Tubo exaustão ()^2)	mm	110	130	130

Potência útil	kW	19.2 23.6 30.5
Eficiência 100% carga nominal		88.1%	87.4%	88.4%
Eficiência 30% carga nominal		81%		79%

Débito de água

Caudal máximo de água l/min		11	14	18
Caudal mínimo de arranque	l/min		2.5	2.5	2.5
Pressão máxima de água	bar		12	12	12
Pressão mínima de arranque	bar 0.15 0.15 0.15
Pressão min. para caudal máx.	bar		2.5	2.5	2.5

Informações gerais

Regulação de temperatura grau a grau	°C	35 a 60	35 a 60	35 a 60
Estabilidade de temperatura	°C	+/-1°	+/-1°	+/-1°

Consumo gás

Butano/propano	kg/h	1.7	2.2 2.75
Natural	m3/h	2.3	2.9	3.7

Dimensões

Altura	mm 580	655	655
Largura	mm 310	350	425
Profundidade	mm 220	220	220
Peso	kg			10.4 11.9 13.8
Tubo exaustão (∅)	mm 110	130	130

(1) Com pressão mínima de funcionamento ≥ 1 bar. (2) Consultar acessórios de exausão para esquentadores disponíveis na Tabela de Preços Vulcano. (3) Valores com regulador de caudal incorporado.

DADOS TÉCNICOS Esquentadores termostáticos

Potência útil kW 6.0 - 18.9 6.0 - 23.6 7.0 - 30.0

Modulação Eletrónica Eletrónica Eletrónica

Eficiência 100% carga nominal 86.7% 86.8% 88.2%

Máximo l/min 11.0 14.0 17.0
Caudal de água fornecido(5)	l/min	9	11	14
Pressão máxima de água bar		12.0 12.0 12.0
Caudal mínimo de funcionamento	l/min	3.2	3.2	3.2
Pressão mínima de funcionamento	bar	0.3	0.3	0.3

Informações gerais

Regulação de temperatura grau a grau	°C	35 a 60		35 a 60		35 a 60
Estabilidade de temperatura(1) °C		+/-1°		+/-1°		+/-1°
Ligação elétrica	V		230		230

Consumo gás

Butano/propano	kg/h	1.7* 2.2* 2.8*
Natural	m3/h	2.3	2.9	3.7

Dimensões

Altura	mm	580	655	655
Largura	mm	310	350	425
Profundidade	mm	220	220	220
Peso	kg	14	16	18
Tubo exaustão ()^2	mm	80 ou 95	80 ou 95	80 ou 95

Potência útil	kW	2.9 - 20.8	3.8 - 25.4	4.8 - 31.6
Eficiência 100% carga nominal		92.0%	92.0%	92.0%
Eficiência 30% carga nominal		94.0%	94.0%	94.0%

Débito de água

Máximo	l/min	12	15	18
Caudal de água fornecido(3)	l/min	12	15	18
Pressão máxima de água	bar	12	12	12
Caudal mínimo de funcionamento	l/min	2.2	2.2	2.2
Pressão mínima de funcionamento	bar	0.1	0.1	0.1

Informações gerais

Regulação de temperatura ^(4)	°C	35 a 60	35 a 60	35 a 60
Estabilidade de temperatura ^(1)	°C	+/-1°	+/-1°	+/-1°

Consumo gás

Butano/propano	kg/h	1.8 2.2 2.7
Natural	m^3/h	2.4 2.9 3.6

Dimensões

Altura	mm	568	568	568
Largura	mm	300	300	364
Profundidade	mm	170	170	175
Peso	kg	10	11	12

Tubo exaustão (0)2	mm	80/110	80/110	80/110
Display digital LCD		sim	sim	sim
Comando à distância		não	não	não

setembro 2013. A informação constante deste catálogo pode ser alterada sem aviso prévio.

www.vulcano.pt
