Tipo de Produto	Aquecedor Elétrico de Água
Modelo	IWH160
Marca	N'oveen
Capacidade	160 Litros
Dimensões (A x L x P)	Aprox. 1200 x 450 x 450 mm
Peso (vazio)	Aprox. 45 kg
Alimentação Elétrica	220-240V ~ 50/60 Hz
Consumo de Energia	2000 W (máx)
Classe de Eficiência Energética	C (estimado)
Funções Principais	Aquecimento de água, ajuste de temperatura, controle de termostato, corte de segurança
Tipo de Controle	Botão mecânico do termostato
Material	Tanque de aço com revestimento de esmalte
Isolamento	Espuma de poliuretano
Perda de Calor em Espera	Aprox. 1,5 kWh/24h
Características de Segurança	Proteção contra sobrecarga térmica, válvula de alívio de pressão, função anticongelante (acima de 0°C)
Instalação	Montagem na parede ou no chão (vertical)
Manutenção	Descalcificação anual, verificação da haste de ânodo, teste da válvula de pressão
Peças de Reposição Disponíveis	Termostato, elemento de aquecimento, haste de ânodo, válvula de pressão, juntas
Índice de Reparabilidade	7,5 / 10 (com base na avaliação do usuário)
Acessórios Incluídos	Válvula de alívio de pressão, suporte de montagem, manual do usuário
Certificação	CE, RoHS
Garantia	2 anos (consulte o manual para detalhes)

Perguntas frequentes - IWH160 N'oveen

Qual é a capacidade do aquecedor de água N'oveen IWH160?

O N'oveen IWH160 tem capacidade de 160 litros, adequado para residências com 3-4 pessoas.

Como ajustar a temperatura da água?

Gire o botão do termostato na parte frontal da unidade. A temperatura recomendada está entre 50°C e 60°C para evitar queimaduras e desperdício de energia.

Por que meu aquecedor de água está fazendo barulho?

O ruído pode ser causado por acúmulo de sedimentos ou expansão/contração durante o aquecimento. Faça uma descalcificação anual para reduzir o ruído.

Com que frequência devo fazer a manutenção do aquecedor de água?

Recomendamos manutenção anual, incluindo verificação da haste de ânodo, lavagem do tanque e teste da válvula de alívio de pressão.

Posso instalar o IWH160 sozinho?

A instalação deve ser realizada por um profissional qualificado para garantir conexões elétricas e hidráulicas corretas e conformidade com os códigos locais.

Quais recursos de segurança o IWH160 possui?

Inclui proteção contra sobrecarga térmica, uma válvula de alívio de pressão e função anticongelante para evitar danos em condições frias.

Como faço para redefinir o aquecedor de água após um superaquecimento?

Localize o botão de reset perto do termostato. Pressione-o firmemente após a unidade esfriar. Se desarmar novamente, consulte um técnico.

A água não está aquecendo corretamente. O que pode estar errado?

Verifique o disjuntor, a configuração do termostato e o elemento de aquecimento. Um elemento defeituoso pode precisar ser substituído. Consulte o manual para solução de problemas.

Como posso economizar energia com este aquecedor de água?

Ajuste o termostato para 55°C, isole os canos expostos e use um temporizador para aquecer água apenas quando necessário. Reduza a perda em espera com isolamento extra do tanque.

Onde posso encontrar peças de reposição para o IWH160?

Entre em contato com o serviço de atendimento ao cliente N'oveen ou revendedores autorizados. Peças comuns como termostatos e elementos de aquecimento estão disponíveis online.

MANUAL DE UTILIZADOR IWH160 N'oveen

Obrigado por adquirir o aquecedor de água instantâneo N'OVEEN.

Antes de usar, por favor, leia estas instruções cuidadosamente e guarde-as para referência futura.

Uso em temperaturas negativas * e instalação incorreta - RISCO DE INCÊNDIO!

Lembrar! O dispositivo deve ser montado verticalmente e horizontalmente ** (dependendo do modelo)

* Durante temperaturas de congelamento na sala, especialmente em locais sazonais, como casas de verão, jardins, desliguee o dispositivo da fonte de alimentação. O dispositivo não funciona em temperaturas de congelamento.

** Devido ao rápido aquecimento do aquecedor a uma temperatura acima de 500 °C, é muito importante instalar o dispositivo de acordo com as instruções (vertical e horizontal - dependendo do modelo), de forma a que o aquecedor fique totalmente imerso em água corrente.

• O produto é adequado apenas para uso interno.
• Ao usar pela primeira vez, deve-se primeiramente abrir torneira e depois conectá-la ao fornecimento de eletricidade.
• A temperatura de saída d'água deve ser inferior a 60 graus Celsius
• A saída d'água do bico não deve ser conectada a nenhuma extremidade adicional, outra torneira ou bucim!

- O arejador deve ser limpo regularmente, a fonte de alimentação deve ser desligada durante a limpeza, tenha muito cuidado.

- Para evitar situações de perigo, não lave o misturador monocomando elétrico em água corrente, use apenas um pano ligeiramente húmido.

- O dispositivo deve ser desligado da rede elétrica sempre em ambientes onde houver risco de congelamento de água na instalação.

- Certifique-se de que o aquecedor está conectado à uma tomada aterrada, caso contrário, não use este dispositivo. Não use cabos de extensão para conectar o misturador monocomando.

- O aquecedor requer uma pressão d'água de 0,04 MPa a 0,6 MPa.

- Ajuste o botão para a área de água fria por 5 segundos após cada uso para evitar queimar as mãos no próximo uso, isto também pode afetar efetivamente o aumento da

vida útil do elemento de aquecimento.

• Se o cabo de alimentação estiver danificado, o mesmo deve ser substituído por um pessoal qualificado ou pelo centro de serviço autorizado especializado.
• Ao usar o aquecedor elétrico, não use outros aparelhos elétricos conectados ao mesmo circuito elétrico de alta potência (por exemplo, ar condicionado, fogão de indução, chaleira elétrica, etc.) A tomada não deve ser conectada a nenhum outro terminal com muita carga.

- Este dispositivo não se destina ao uso por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento adequados, a menos que recebam a supervisão ou as instruções acerca do uso do dispositivo por uma pessoa responsável pela sua segurança.

- As crianças devem ser supervisionadas de modo a garantir que não brinquem com o dispositivo.

Preparação para a montagem

Uma vez que a potência do misturador monocomando é alta, verifique o fusível. A classificação máxima do fusível deve atender aos requisitos de corrente nominal do misturador monocomando.

Certifique-se de que o fio de aterramento esteja conectado à base da tomada elétrica.

Antes de usar, verifique se a voltagem real corresponde à voltagem marcada no misturador monocomando. Se você não tiver certeza sobre esses parâmetros, entre em contato com um eletricista qualificado para verificar a instalação elétrica.

Métodos de instalação

1. O método de montagem na parede é mostrado na Figura 1:

Fig. 1

1 Arejador
2 Carcaça
3 Alça de ajuste d'água
4 Abastecimento d'água
5 Porca de conexão
6 Parafusos de conexão
7 Cabo de alimentação
8 Lavatório

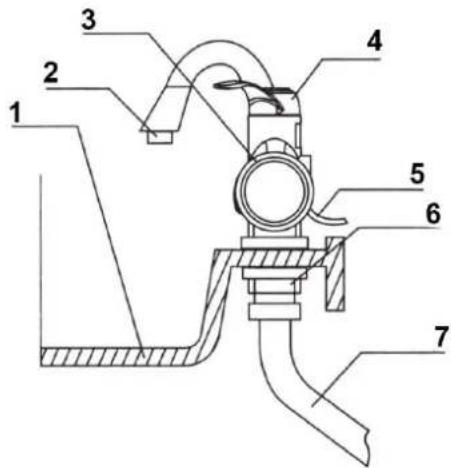

1. O método de montagem em pé é mostrado na Figura 2:

Fig. 2

1 Lavatório
2 Arejador
3 Carcaça
4 Alça de ajuste d'água
5 Cabo de alimentação
6 Porca de conexão
7 Mangueira de metal, elástica

Modelo IWH850:

1 - Torneira
2. Carcaça principal
3 – Bojão de entrada inferior
4 – Anel de borracha
5 - Pia
6 – Porca de segurança
7 – Abastecimento de água

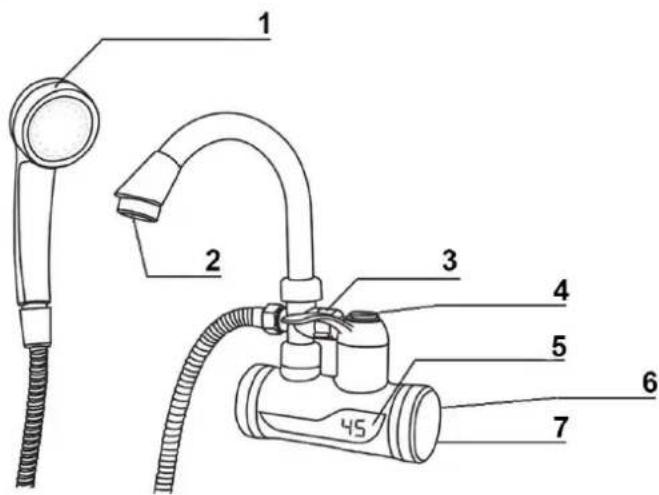

1. O método de montagem do misturador monocomando de banheira com duche de mão é mostrado na Figura 3:

Fig. 3

1 Cabeça do duche
2 Arejador
3 Adaptador
4 Alavanca de ajuste d'água
5 Ecrã LED
6 Cabo de alimentação
7 Fornecimento d'água

Montagem do misturador monocomando (torneira) passo a passo:

1. Verifique se você possui uma válvula de segurança no sistema de água, que deve estar localizada na frente do misturador monocomando, se você não tiver certeza, entre em contato com a assistência ou serviço autorizado.
2. Se for necessário fixar o misturador monocomando (Figuras. 2 e 3), instale-o conforme mostrado na figura. Certifique-se de que esteja fixada.
3. Verifique se todas as conexões estão bem apertadas.
4. Gire a manivela de ajuste e drene a água, verifique se há vazamentos nos componentes. Se não houver vazamentos, vá para a próxima etapa - a instalação do circuito.
5. Conecte o aquecedor à fonte de alimentação, fixe o fio na parede com uma braçadeira (não danifique a linha de alimentação).
6. Gire a manivela de ajuste para a área da água quente, o ecrã digital mostrará a temperatura – o aquecimento da água começará. Rode a alça de ajuste para a zona da água fria, o ecrã apaga-se – a água não é aquecida.
7. Em caso de dúvidas, entre em contato com o serviço autorizado.

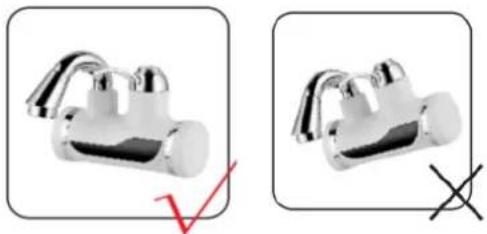

CUIDADO!

Para garantir o nível correto de água na câmara com o aquecedor, o dispositivo deve ser instalado horizontalmente.

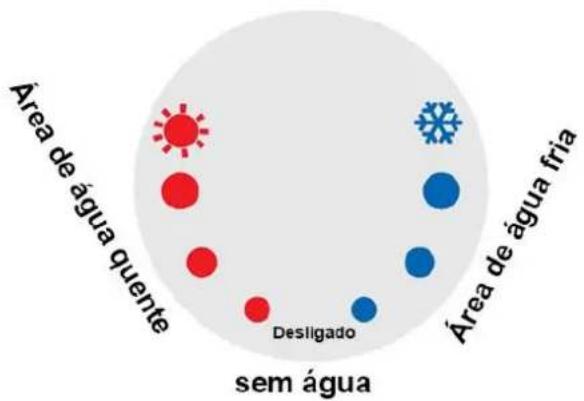

1. Alça de controlo da temperatura d'água

Conforme mostrado na figura, a alavanca tem um alcance giratório de 150°, a área de água quente é de 60°, a área de água fria é de 60°, a área do meio, de 30°, significa falta d'água. O misturador monocomando funciona de forma a aquecer a água corrente, quanto maior o fluxo de água, menor a temperatura. Basta mover a alavanca suavemente para o local da água quente e o misturador monocomando será aberto, a água corrente será aquecida.

2. Uso da água pelo chuveiro de mão

Para usar o aparelho no misturador monocomando do duche, retire o adaptador Fig. 3 a água da torneira será direcionada para o chuveiro de mão, para parar a água pressione o adaptador.

3. Ecrã de temperatura

O ecrã mostra a temperatura de aquecimento da água e o status de operação do misturador monocomando – aquecimento/sem aquecimento. A temperatura da água em si pode ser diferente da mostrada no ecrã. Movimentar a alavanca para a área de água fria desligará o ecrã.

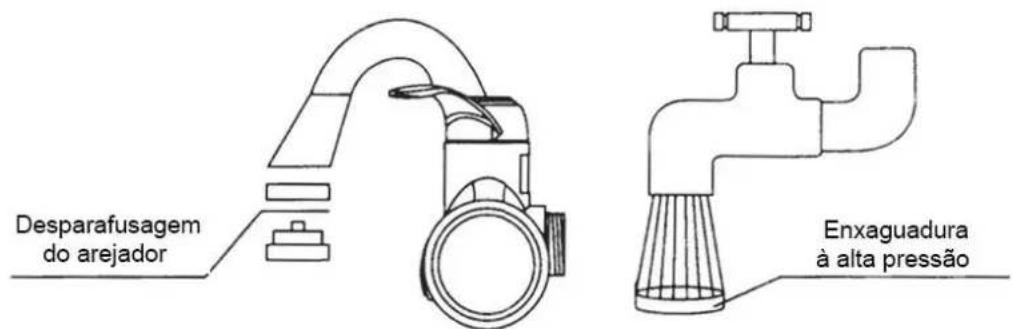

Desaparafuse o arejador, enxágue-o com água à alta pressão, se o interior do arejador não puder ser limpo, use uma agulha.

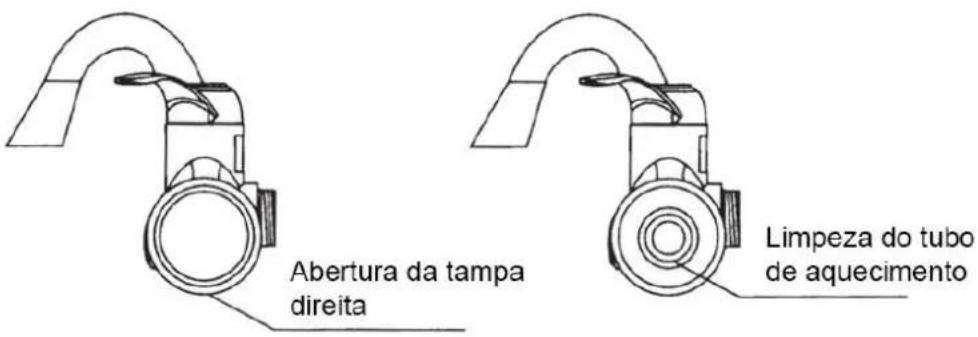

5. Limpeza do tubo de aquecimento

Abra a tampa, lave cuidadosamente o tubo com, por exemplo, uma escova de dentes e, a seguir, enxágue-o com água conforme mostrado na figura abaixo. Lembre-se, desconecte a energia antes da limpeza!

6. Preste atenção na posição horizontal correta do aquecedor elétrico.

O misturador monocomando deve ser montado paralelamente à mesa, isso se aplica aos modelos de bancada e de

parede.

SOLUÇÃO DE PROBLEMAS

Problema	Causa	Solução
A água não esquenta.	Falta de energia ou a pressão d'água muito baixa.	Verifique a fonte de alimentação, a pressão mínima não deve ser inferior a 0,04 MPa.
Temperatura d'a água muito baixa.	A pressão d' água está muito alta ou a tensão está muito baixa.	Reduza o fluxo d'água, verifique a tensão.
Alta temperatura d'água, baixa pressão de saída d'água.	Bloqueio da entrada ou baixa pressão d'água.	Verifique e remova a sujeira do filtro de entrada; se o problema persistir, isto significa que a pressão d'água está muito baixa.
O indicador de temperatura não acende.	Pressão d'água muito baixa, falha no circuito ou torneira com defeito.	Defina a pressão d'água correta, verifique o circuito e contacte o serviço autorizado.
Durante o aquecimento, o fusível desliga	O circuito elétrico ao qual o aquecedor está conectado está sobrecarregado	Contate um eletricista
