| Typ produktu | Lodówka jednodrzwiowa |
| Klasa energetyczna | A+ |
| Pojemność całkowita | 120 l |
| Pojemność chłodziarki | 100 l |
| Pojemność zamrażarki | 20 l |
| System chłodzenia | Statyczny (bez szronu) |
| Regulacja temperatury | Termostat mechaniczny |
| Oświetlenie wewnętrzne | Żarówka LED |
| Półki | 2 szklane półki regulowane |
| Komora na warzywa | 1 szuflada |
| Drzwi | Odwracalne (możliwość zmiany kierunku otwierania) |
| Wymiary (wys. x szer. x gł.) | 85 x 50 x 55 cm |
| Waga netto | 25 kg |
| Napięcie zasilania | 220-240 V, 50 Hz |
| Pobór mocy | 100 W |
| Poziom hałasu | 40 dB |
| Klasa klimatyczna | N-ST (16°C – 38°C) |
| Gwarancja | 2 lata |
| Kolor | Biały |
| Części zapasowe dostępne | Tak, przez 7 lat od zakupu |
Często zadawane pytania - LD-0110 Plus Optimum
Pytania użytkowników dotyczące LD-0110 Plus Optimum
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Lodówka w formacie PDF za darmo! Znajdź swoją instrukcję LD-0110 Plus - Optimum i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. LD-0110 Plus marki Optimum.
INSTRUKCJA OBSŁUGI LD-0110 Plus Optimum
PL Instrukcja obsługi 6
Ważna wraz z dowodem zakupu Sprzęt przeznaczony wyłącznie do użytku domowego
Nazwa sprzętu: Lodówka
Typ, model: LD-0110 PLUS
Nr fabryczny: ....
Data sprzedaży: ....
Rachunek nr: ....
pieczątka i podpis sprzedawcy
SERWIS ARCONET
ul. Grobelnego 4
05-300 MIŃSK MAZOWIECKI
tel. +48 22 100-59-65, INFOLINIA: 0 801-44-33-22
LISTA PUNKTÓW SERWISOWYCH: www.arconet.pl
IMPORTER / DYSTRYBUTOR:
Adres do korespondencji:
05-300 Mińsk Mazowiecki
ul. Grobelnego 4
CE
WARUNKI 24 MIESIECZNEJ GWARANCJI
- Sprzedawca ponosi odpowiedzialność za wady fizyczne przedmiotu w okresie 24 miesięcy od daty sprzedaży. Gwarancja dotyczy wyrobów zakupionych w Polsce i jest ważna na terytorium Rzeczypospolitej Polskiej.
Ujawnione w tym okresie wady będą usuwane bezpłatnie przez wymienione w karcie gwarancyjnej zakłady serwisowe w terminach nie dłuższych niż 14 dni od daty dostarczenia sprzętu do zakładu serwisowego (na podstawie prawidłowo wypełnionej przez punkt sprzedaży ninicjszej karty gwarancyjnej). W wyjątkowych przypadkach termin ten może być wydłużony do 21 dni - jeżeli naprawa wymaga sprowadzenia części od producenta.
-
Reklamujący powinien dostarczyć sprzęt do punktu przyjęć najlepiej w orginalnym opakowaniu fabrycznym lub innym odpowiednim do zabezpieczenia przed uszkodzeniami. Dotyczy to również wysyłki sprzętu. Jeżeli w pobliżu miejsca zamieszkania nie ma punktu przyjęć, reklamujący może wysłać pocztą sprzęt do naprawy w centralnym punkcie serwisowym w Mińsku Mazowieckim, na koszt gwaranta.
-
Zgłoszenie wady lub uszkodzenia sprzętu przyjmowane są przez punkty serwisowe.
-
Nabywcy przysługuje prawo wymiany sprzętu na nowy lub zwrot gotówki tylko w przypadku gdy:
- w serwisie stwierdzono wadę fabryczną niemożliwą do usunięcia
- w okresie gwarancji wystąpi konieczność dokonania 3 napraw, a sprzęt nadal wykazuje wady uniemożliwiające eksploatację zgodną z przecznaczeniem.
-
W przypadku wymiany sprzętu, okres gwarancji dla sprzętu liczy się od daty jego wymiany.
-
Pojęcie "naprawa" nie obejmuje czynności przewidzianych w instrukcji obsługi (np. bieżąca konserwacja, odkamienianie), do wykonania których zobowiązany jest Użytkownik we własnym zakresie.
-
Gwarancją nie są objęte:
a) elementy szkalne (np. dzbanki, talerze), sznury przyłączeniowe do sieci, wtyki, gniazda, żarówki, noże, elementy eksploatacyjne (np. filtry, worki, misy, blendery, noże, tarki, wirówki, pokrywy, uchwyty noża),
b) uszkodzenia mechaniczne, termiczne, chemiczne i wszystkie inne spowodowane działaniem bądź zaniechaniem działania przez Użytkownika albo działaniem siły zewnętrznej (przepięcia w sieci, wyładowania atmosferyczne, przedmioty obce, które dostały się do wnętrza sprzętu, korozja, pył, etc.),
c) uszkodzenia wynikłe wskutek:
- samodzielnych napraw
- przeróbek i zmian konstrukcyjnych dokonywanych przez użytkownika lub osoby trzecie
- okoliczności, za które nie odpowiada ani wytwórca ani sprzedawca, a w szczególności na skutek niewłaś-
ciwej lub niezgodnej z instrukcją instalacji, użytkowania, braku dbałości o sprzęt albo innych przyczy leżących po stronie użytkownika lub osób trzecich
d) celowe uszkodzenia sprzętu,
e) czynności konserwacyjne, wymiana części posiadających określoną żywotność (bezpieczniki, żar etc.),
f) czynności przewidzianych w instrukcji obsługi, do wykonania których zobowiązany jest Użytkownik we własnym zakresie i na własny koszt np. zainstalowanie, sprawdzenie działania, etc.
-
Samowolne zmiany wpisów w karcie gwarancyjnej powodują utratę gwarancji. Karta gwarancyjna bez wpisanej nazwy urządzenia, typu, nr fabrycznego, dołączonego dowodu zakupu, wpisania daty sprzedaży oraz czytelnej pieczątki sklepu jest nieważna.
-
Sprzęt przeznaczony jest wyłącznie do użytku domowego, w przypadku innego użytkowania traci gwarancję.
-
Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową.
| NAPRAWA 1 | Lp. | |
| Karta gw. nr | Data zgl. | |
| Sprzęt | Data wyk. | |
| Typ | ||
| Data sprzedaży | ||
| Pieczątka sklepu | ||
| Rodzaj naprawy | ||
| Wymienione części | Opis wykonywanych czynności oraz wymienione części | |
| NAPRAWA 2 | ||
| Karta gw. nr | ||
| Sprzęt | ||
| Typ | ||
| Data sprzedaży | ||
| Pieczątka sklepu | ||
| Rodzaj naprawy | ||
| Wymienione części | ||
| NAPRAWA 3 | Nazwisko montera | |
| Karta gw. nr | ||
| Sprzęt | ||
| Typ | ||
| Data sprzedaży | ||
| Pieczątka sklepu | ||
| Rodzaj naprawy | ||
| Wymienione części | ||
| NAPRAWA 4 | Pieczątka zakładu | |
| Karta gw. nr | ||
| Sprzęt | ||
| Typ | ||
| Data sprzedaży | ||
| Pieczątka sklepu | ||
| Rodzaj naprawy | ||
| Wymienione części |
Adnotacle o przebiegu napraw
Adnotacje o przebiegu napraw
| Lp. | Data zgł. | Data wyk. | Opis wykonywanych czynności oraz wymienione części | Nazwisko montera | Pieczątka zakładu |
Prosimy o dokładne zapoznanie się z treścią niniejszej instrukcji przed rozpoczęciem eksploatacji lodówki.
WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA
Ostrzeżenia:
- Niniejsze urządzenie nie jest przeznaczone do obsługi przez osoby o ograniczonych zdolnościach fizycznych, czuciowych lub psychicznych, a także osoby nieposiadające doświadczenia w pracy z urządzeniem lub jego znajomości, o ile nie znajdują się one pod nadzorem osób odpowiedzialnych za ich bezpieczeństwo lub uzyskały od nich instrukcje dotyczące użytkowania urządzenia.
- Z urządzenia mogą korzystać dzieci w wieku 8 lat i powyżej, jeśli ich działanie jest nadzorowane lub zo stały one uprzednio poinstruowane odnośnie bezpiecznego korzystania z urządzenia i rozumieją nie bezpieczeństwo związane z użytkowaniem.
• Dzieci powinny pozostawać pod nadzorem dla zapewnienia, że nie używają urządzenia do zabawy. - Nie stosować narzędzi mechanicznych ani innych środków – poza zalecanymi
przez producenta – dla przyspieszenia procesu rozmrażania.
• Nie dopuszczac do uszkodzenia układu cieczy chłodzącej.
W układzie chłodzenia zastosowany jest środek chłodzący R600a.

UWAGA! Nie wolno doprowadzić do uszkodzenia układu chłodzenia chłodziarko-zamrażarki. Przy uszkodzeniu układu chłodzenia należy starannie przewietrzyć pomieszczenie i usunąć wszelkie otwarte źródła ognia znajdujące się blisko urządzenia.
UWAGA! Nie umieszczać urządzenia bezpośrednio przy łatwopalnych i rozprzestrzeniających ogień przedmiotach i substancjach (lakiery, farby itp.)
- ZABRANIA SIĘ instalowania urządzenia do wnęk lub wbudowywania jej do mebli.
- Przed podłączeniem urządzenia do sieci elektrycznej należy sprawdzić w sposób uszkodzeń przewodu zasilania i wtyczki. Jeśli przewód zasilania jest uszkodzony, musi zostać wymieniony przez autoryzowany punkt serwisowy.

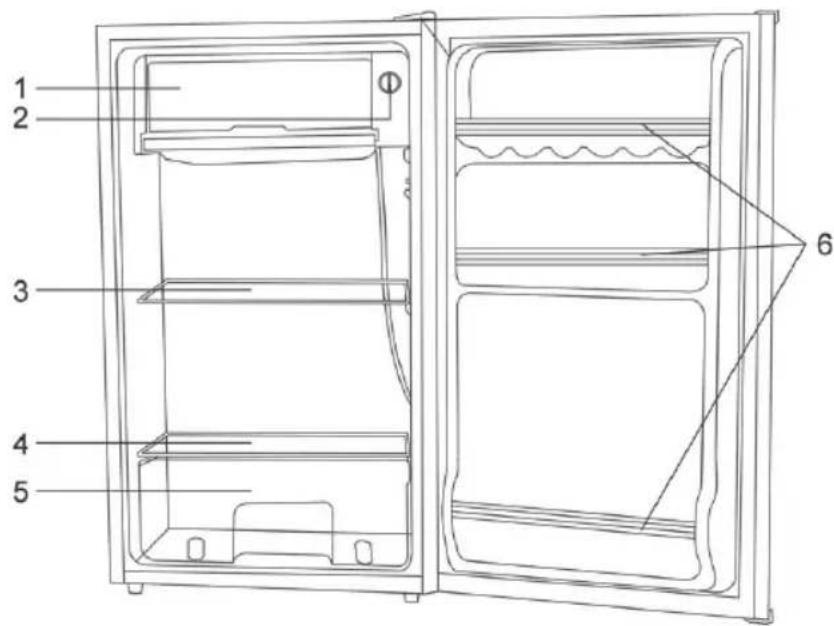

1. Elementy składowe
LD-0110
1) Pojemnik na lód i tacka ociekowa
2) Pokrętło regulacji temperatury
3) Szeroka szklana półka
4) Wąska półka
5) Pojemnik na owoce i warzywa
6) Półki drzwiowe

• ZABRANIA SIĘ
– przechowywania w urządzeniu substancji grożących wybuchem
– przechowywania w zamrażarce szklanych naczyń z płynami zamarzającymi;
– odłącać urządzenie od sieci elektrycznej ciągnąć za przewód zasilający.
- Podczas transportu i instalacji urządzenia zwrócić uwagę, by nie uszkodzić układu chłodniczego, a przed podłączeniem urządzenia do sieci zasilającej koniecznie sprawdzić czy rurki obiegu chłodniczego nie są uszkodzone. Wyciekający czynnik chłodniczy może powodować obrażenie oczu. W takim przypadku należy przemyć je dużą ilością wody i natychmiast skontaktować się z lekarzem okulistą.
- Producent nie ponosi odpowiedzialności za szkody powstałe w wyniku użytkowania urządzenia w sposób niezgodny z informacjami zawartymi w poniższej instrukcji obsługi!
2. Prawidłowe ustawienie
Prawidłowa wentylacja
Należy zapewnić właściwą wentylację przestrzeni wokółć płaskie i stabilne. Lodówki nie należy umieszczać na lodówki celem łatwego odprowadzania ciepła i zapetwnieniwach miękkich takich jak pianka, tworzywa sztuczne niskiego zużycia energii. Dlatego ustawiając urządzenie należy itp. Jeśli lodówka nie stoi prosto, jej ustawienie należy zachować odpowiednią odległość – min. 10 mm powmiędzrywać stopkami. Lodówka nie należy umieszczać tyłem urządzenia a ścianą a także odstęp 100 mm pomiędzy pobliżuju przedmiotów wywołujących drgania.
ścianami bocznymi a przyległymi elementami i 200 mm
ponad górną powierzchnią lodówki. Należy również zapewnić możliwość otwierania drzwi pod kątem 160°.
Zasilanie
Lodówka może być zasilana wyłącznie prądem jednofazowym, przemiennym o napięciu 220-240 V/50 Hz. Jeśli
wahania napięcia są na tyle duże że przewyższają Przgówoszenie
ograniczenie, lodówkę należy podłączyć do sieci przodczas ustawiania lub przenoszenia lodówki nie wolno automatyczny regulator napięcia. Lodówkę należy podłączyć obracać do pozycji poziomej, przechylac o kąt większy niż 45° do osobnego gniazda sieciowego, do którego nie są podłączone ani ustawiać do góry nogami. inne urządzenia elektryczne. Wtyczka lodówki powinna być
Przewód zasilający
Przewodu, podczas eksploatacji nie wolno wydłużać ani zwijać.
Ponadto zabrania się umieszczania przewodu w pobliżu sprężarki z tyłu lodówki, z uwagi na jej wysoką temperaturę pracy. Zetknięcie przewodu ze sprężarką mogłoby prowadzić do zniszczenia jego izolacji a w konsekwencji upływu prądu.
Ochrona przed wilgocią
Należy unikać umieszczania lodówki w miejscach o wysokiej następnie ustawić pokrętło regulacji temperatury wilgotności celem zminimalizowania ryzyka korozji jej w pozycję „0” (powodując zatrzymanie pracy sprężarki) metalowych elementów. Z tego względu zabronione jesti pozostawić drzwiczki otwarte, co spowoduje roztopienie stosowania wody bezpośrednio na powierzchni lodówki, się lodu i szronu i jego osadzenic się na dnie komę ponieważ – z uwagi na jej słabą izolację – może zardojśtalnika. Dla przyspieszenia rozmrażania wodę upływu prądu. można zebrać miękką ściereczką. Można również włożyć
Ochrona przed wysoką temperaturą
Lodówka powinna znajdować się z daleka od źródeł pokepła regulacji temperatury w początkowym położeniu. Nie należy również wystawiać jej na bezpośrednie działani. Nie zaleca się bezpośredniego podgrzewania komory promieni słonecznych. zamrażalnika za pomocą gorącej wody lub suszarki,
Stabilne ustawienie
Podłoże, na którym będzie ustawiona lodówka powinno
kółć płaskie i stabilne. Lodówki nie należy umieszczać na etwanienjawach miękkich takich jak pianka, tworzywa sztuczne itp. Jeśli lodówka nie stoi prosto, jej ustawienie należy p GWIEGLZYOWAĆ stopkami. Lodówka nie należy umieszczac dwypobliżu przedmiotów wywołujących drgania.
Unikanie zagrożeń
Nie zaleca się umieszczania lodówki w pobliżu substancji lotnych lub wybuchowych takich jak gaz, benzyna, alkohol, lakier, olej bananowy itp. Wspomnianych powyżej substancji nie wolno przechowywać w lodówce.
Przgóloszenie
Radczas ustawiania lub przenoszenia lodówki nie wolno obracać do pozycji poziomej, przechylac o kąt większy niż 45° ani ustawiać do góry nogami.
być
3. Zalecenia
- Umieszczanie w lodówce przedmiotów lub powietrze przedostające się do jej wnętrza podczas otwierania drzwi może spowodować tworzenie się warstwy szronu w jej wnętrzu. Powoduje to pogorszenie pracy lodówki. Jeślię podłośe takiej warstwy przekroczy 2 mm, lodówkę należy rozmrozić.
- Rozmrażanie komory zamrażalnika wykonywane jest ręcznie. Przed rozpoczęciem rozmrażania należy wyjąć żywność, tację na lód i półkę z komory chłodzenia, następnie ustawić pokrętło regulacji temperatury ej w pozycję „0” (powodując zatrzymanie pracy sprężarki) jesti pozostawić drzwiczki otwarte, co spowoduje roztopienie ki, się lodu i szronu i jego osadzenie się na dnie komo może zamrażalnika. Dla przyspieszenia rozmrażania wodę można zebrać miękką ściereczką. Można również włożyć miskę z gorącą wodą (50°C) do komory zamrażalnika. Po zakończeniu rozmrażania należy pamiętać o ustawieniu
deł poliepła regulacji temperatury w początkowym położeniu.
alani Nie zaleca się bezpośredniego podgrzewania komory zamrażalnika za pomocą gorącej wody lub suszarki,
gdyż może to prowadzić do deformacji wewnętrznojdy siła chłodzenia jest zbyt duża.
powierzchni.
- Nie zaleca się również używania narzędzi lub drewnianych przedmiotów do usuwania szronu lub lodu ani odrywania żywności z pojemników do których mogła ona przywrzeć, ponieważ może to powodować uszkodzenie wewnętrznej powierzchni obudowy parownika.
- W przypadku stwierdzenia uszkodzenia przewodu zasilającego urządzenia, należy wymienić go w serwisowym wskazanym przez producenta z uw konieczność użycia specjalnych narzędzi.
Pokrętło regulacji temperatury ustawione jest na zbyt wysoki poziom chłodzenia.
Umieszczenie żywności zawierającej dużo wilgoci bezpośrednio pod wylotem chłodnego powietrza, powoduje, że ulega ono szybkiemu zamarznięciu. Nie jest to oznaka wadliwego działania.
puśdyśiła chłodzenia jest zbyt mala.
żywność może być ułożona zbyt ciasno, powodując zablokowanie wylotu chłodnego powietrza.
W lodówce umieszczono zbyt dużo żywności lub ciepłą żywność.
Drzwi mogą być nieprawidłowo domknięte.
Uszczelka drzwi może być uszkodzona.
Lodówka może nie posiadać wentylacji.
Wokół lodówki - po bokach i z góry - może być zbyt mało wolnej przestrzeni.
4. Konserwacja
- Lodówkę należy czyścić i konserwować raz w miesiącu.
- Podczas prowadzenia konserwacji upewnić się, że wtyczka została wcześniej wijęta z gniazda zasilającego.
- Przetrzeć zewnętrzną i wewnętrzną powierzchnię lodówki i jej akcesoriów wilgotną ściereczką. W przypadku silnego
zabrudzenia przetrzeć mocniej obojętnym środkiem Pokrętło regulacji temperatur może być ustawione myjącym, a następnie przemyć wodą i przetrzećniepcławidłowo.
sucha ściereczką. Na koniec zaleca się wypolerowanie
powierzchni lodówki woskiem i flanelą.
- Aby nie uszkodzić powłoki lakierowanej i
sztucznych do mycia nie stosować gorącej wody Sprawdzić czy odpływ i wąż odpływowy nie są zapchane. rozpuszczalników, benzyny, alkoholu, nafty, proszku Sprawdzić czy taca ociekowa jest prawidłowo założona.
prania, środków czyszczących, alkalicznych środków
myjących, kwasu, chemikaliów itp. Nie wolno myGdy przednia ściana obudowy lodówki nagrzewa się.
lodówki bezpośrednio wodą, gdyż może to powódławaóchrony przed kondesacją, lodówka wyposażona jest w korozję lub prowadzić do uszkodzenia izolacji. rurkę przeciwkondensacyjną, która nagrzewa przednią ściankę
- Uszczelnienia gumowe drzwi należy zawsze utrzymywać je w czystości.
5. Usuwanie usterek
• Gdy lodówka nie działa.
Sprawdzić, czy nie wystąpiła awaria zasilania.
Sprawdzić, czy wtyczka lodówki jest podłączona do gniazda sieciowego.
myGdy przednia ściana obudowy lodówki nagrzewa się.
Odłowaóchrony przed kondesacją, lodówka wyposażona jest w rurkę przeciwkondensacyjną, która nagrzewa przednią ściankę obudowy gdy lodówka pracuje. Ciepły przód obudowy nie jest oznaką wadliwego działania lodówki.
- Gdy na zewnętrznej powierzchni lodówki skrapła sie para.
Na zewnętrznej powierzchni lodówki może mieć miejsce kondesacja, gdy wilgotność jest wysoka, jak np. podczas

pory wilgotnej. Zjawisko oparte jest na takiej samej zasadzie
jak proces skraplania się pary na ściance szklanki po włażużyte urządzenie należy wykluczyć z eksploatacji.
do niej zimnej wody. Zjawisko takie nie oznacza • System chlodzący urządzenia zawiera środek chłodzący
wadliwego działania lodówki. Skroploną parę należy wytrzeć suchą ściereczką.
• Gdy słyszalny jest dźwięk przelewającej się wody.
Dźwięk taki powodowany jest przez przepływający chłodzący Zjawisko takie nie oznacza wadliwego lodówki.
• Gdy ścianka boczna obudowy nagrzewa się.
Ścianka boczna obudowy nagrzewa się, gdy drzwi otwierane są zbyt często, podczas uruchamiania urządzenia, w okresie letnim, przy wysokich temperaturach na zewnątrz. W takim przypadku nie należy dotykać ścianki. Jej temperatura spowodowana jest odprowadzaniem ciepła z wnętrza obudowy i nie oznacza to wadliwego działania lodówki.
- Instrukcja odwracania drzwi
Drzwi lodówki mogą być zamontowane w dwóch położeniach umożliwiających otwieranie lodówki z lewej lub prawej strony, w zależności od potrzeb. Aby zmienić kierunek drzwi należy postępować wg uproszczonej instrukcji zamieszczonej obok.
Parametry Techniczne:
LD-0110 PLUS
220-240V\~50 Hz; 0,3 kWh/24 h
Klasa energetyczna: A+
Pojemność: 90 L / 10 L
Poziom hałasu: 40dB
Wymiary: 480 x 450 x 831 mm
Waga netto/brutto: 22 kg / 24 kg
EKOLOGIA – OCHRONA ŚRODOWISKA
lażużyte urządzenie należy wykluczyć z eksploatacji.
za • System chłodzący urządzenia zawiera środek chłodzący i związki /izolacja/ które wymagają specjalnego traktowania przy ich zniszczeniu. Dlatego likwidację urządzenia należy powierzyć jednostkom specjalnie do tego celu powołanym. Z powodu bezpieczeństwa cśyodówiska naturalnego należy uważać by nie uszkodzić działunk z tylnej strony urządzenia.
Symbol „przekreślonego pojemnika na śmi umieszczony na sprzęcie elektrycznym lub opakowaniu wskazuje na to, że urządzenie nie może

a bytakztowane jako ogólny odpad domowy i nie powinno być wyrzucane do przeznaczonych do tego celu pojemników.
Niepotrzebne lub zużyte urządzenie elektryczne powinno być dostarczone do specjalnie wyznaczonych do tego celu punktów zbiorczych, zorganizowanych przez lokalną administrację publiczną, przewidzianych do zdawania elektrycznego sprzętu podlegającego utylizacji.
of Wietaniasposób każde gospodarstwo domowe przyczynia się do zmniejszenia ewentualnych negatywnych skutków wpływających na środowisko naturalne oraz pozwala odzyskać materiały z których składa się produkt.
Waga:
LD-0110: 22 kg E
