INSTRUKCJA OBSŁUGI OS-1711 Optimum
Grzejnik olejowy OS-1711 / OS-1713

Urządzenie może być wykorzystywane do dogrzewania dobrze izolowanych pomieszczeń zamkniętych przy zachowaniu odpowiednich danych technicznych.
PL Instrukcja obsługi 6
Ważna wraz z dowodem zakupu Sprzęt przeznaczony wyłącznie do użytku domowego
Nazwa sprzętu: Grzejnik Olejowy
Typ, model: OS-1711 / OS-1713
Nr fabryczny: ....
Data sprzedaży: ....
Rachunek nr: ....
pieczątka i podpis sprzedawcy
SERWIS ARCONET
ul. Grobelnego 4
05-300 MIŃSK MAZOWIECKI
tel. +48 22 100-59-65, INFOLINIA: 0 801-44-33-22
LISTA PUNKTÓW SERWISOWYCH: www.arconet.pl
Adres do korespondencji:
05-300 Mińsk Mazowiecki
ul. Grobelnego 4
CE
WARUNKI 24 MIESIECZNEJ GWARANCJI
- Sprzedawca ponosi odpowiedzialność za wady fizyczne przedmiotu w okresie 24 miesięcy od daty sprzedaży. Gwarancja dotyczy wyrobów zakupionych w Polsce i jest ważna na terytorium Rzeczypospolitej Polskiej.
Ujawnione w tym okresie wady będą usuwane bezpłatnie przez wymienione w karcie gwarancyjnej zakłady serwisowe w terminach nie dłuższych niż 14 dni od daty dostarczenia sprzętu do zakładu serwisowego (na podstawie prawidłowo wypełnionej przez punkt sprzedaży niniejszej karty gwarancyjnej). W wyjątkowych przypadkach termin ten może być wydłużony do 21 dni – jeżeli naprawa wymaga sprowadzenia części od producenta.
-
Reklamujący powinien dostarczyć sprzęt do punktu przyjęć najlepiej w orginalnym opakowaniu fabrycznym lub innym odpowiednim do zabezpieczenia przed uszkodzeniami. Dotyczy to również wysyłki sprzętu. Jeżeli w pobliżu miejsca zamieszkania nie ma punktu przyjęć, reklamujący może wysłać pocztą sprzęt do naprawy w centralnym punkcie serwisowym w Mińsku Mazowieckim, na koszt gwaranta.
-
Zgłoszenie wady lub uszkodzenia sprzętu przyjmowane są przez punkty serwisowe.
-
Nabywcy przysługuje prawo wymiany sprzętu na nowy lub zwrot gotówki tylko w przypadku gdy:
- w serwisie stwierdzono wadę fabryczną niemożliwą do usunięcia
- w okresie gwarancji wystąpi konieczność dokonania 3 napraw, a sprzęt nadal wykazuje wady uniemożliwiające eksploatację zgodną z przeznaczeniem.
-
W przypadku wymiany sprzętu, okres gwarancji dla sprzętu liczy się od daty jego wymiany.
-
Pojęcie „naprawa” nie obejmuje czynności przewidzianych w instrukcji obsługi (np. bieżąca konserwacja, odkamienianie), do wykonania których zobowiązany jest Użytkownik we własnym zakresie.
-
Gwarancją nie są objęte:
a) elementy szkalne (np. dzbanki, talerze), sznury przyłączeniowe do sieci, wtyki, gniazda, żarówki, noże, elementy eksploatacyjne (np. filtry, worki, misy, blendery, noże, tarki, wirówki, pokrywy, uchwyty noża),
b) uszkodzenia mechaniczne, termiczne, chemiczne i wszystkie inne spowodowane działaniem bądź zanie- chaniem działania przez Użytkownika albo działaniem siły zewnętrznej (przepięcia w sieci, wyładowania atmosferyczne, przedmioty obce, które dostały się do wnętrza sprzętu, korozja, pył, etc.),
c) uszkodzenia wynikłe wskutek:
- samodzielnych napraw
- przeróbek i zmian konstrukcyjnych dokonywanych przez użytkownika lub osoby trzecie
- okoliczności, za które nie odpowiada ani wytwórca ani sprzedawca, a w szczególności na skutek niewłaściwej lub niezgodnej z instrukcją instalacji, użytkowania, braku dbałości o sprzęt albo innych przyczyn leżących po stronie użytkownika lub osób trzecich
d) celowe uszkodzenia sprzętu,
e) czynności konserwacyjne, wymiana części posiadających określoną żywotność (bezpieczniki, żarów etc.),
f) czynności przewidzianych w instrukcji obsługi, do wykonania których zobowiązany jest Użytkownik we własnym zakresie i na własny koszt np. zainstalowanie, sprawdzenie działania, etc.
-
Samowolne zmiany wpisów w karcie gwarancyjnej powodują utratę gwarancji. Karta gwarancyjna bez wpisanej nazwy urządzenia, typu, nr fabrycznego, dołączonego dowodu zakupu, wpisania daty sprzedaży oraz czytelnej pieczątki sklepu jest nieważna.
-
Sprzęt przeznaczony jest wyłącznie do użytku domowego, w przypadku innego użytkowania traci gwarancję.
-
Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową.
| NAPRAWA 1 | Lp. | |
| Karta gw. nr | Data zgl. | |
| Sprzęt | Data wyk. | |
| Typ | ||
| Data sprzedaży | ||
| Pieczątka sklepu | ||
| Rodzaj naprawy | ||
| Wymienione części | Opis wykonywanych czynności oraz wymienione części | |
| NAPRAWA 2 | ||
| Karta gw. nr | ||
| Sprzęt | ||
| Typ | ||
| Data sprzedaży | ||
| Pieczątka sklepu | ||
| Rodzaj naprawy | ||
| Wymienione części | ||
| NAPRAWA 3 | Nazwisko montera | |
| Karta gw. nr | ||
| Sprzęt | ||
| Typ | ||
| Data sprzedaży | ||
| Pieczątka sklepu | ||
| Rodzaj naprawy | ||
| Wymienione części | ||
| NAPRAWA 4 | Pieczątka zakładu | |
| Karta gw. nr | ||
| Sprzęt | ||
| Typ | ||
| Data sprzedaży | ||
| Pieczątka sklepu | ||
| Rodzaj naprawy | ||
| Wymienione części |
Adnotacle o przebiegu napraw
Adnotacje o przebiegu napraw
| Lp. | Data zgl. | Data wyk. | Opis wykonywanych czynności oraz wymienione części | Nazwisko montera | Pieczątka zakładu |
Prosimy dokładnie przeczytać informacje zamieszczone poniżej. Zawierają one ważne zalecenia dotyczące obsługi i konserwacji urządzenia oraz bezpieczeństwa jego użytkowania. Prosimy zachować tę instrukcję, aby móc z niej także skorzystać w przyszłości, a także o jej przekazanie ewentualnemu następnemu właścicielowi.
Zasady bezpieczeństwa
- Nie włączać urządzenia, jeśli jego obudowa wykazuje widoczne oznaki uszkodzenia (pęknięcia, odłamania), jeśli przewód zasilający jest uszkodzony lub gdy istnieje podejrzenie niewidocznej usterki (np. jeśli urządzenie spadło).
- Urządzenie można podłączyć do sieci zasilającej tylko wtedy, gdy napięcie podane na tabliczce znamionowej jest zgodne z napięciem sieci.
- To urządzenie może być używane przez dzieci między 3 a 8 rokiem życie i starsze oraz osoby obniżonych zdolnościach fizycznych, zmysłowych czy mentalnych lub z niewystarczającym doświadczeniem i wiedzą, jeśli pozostają pod nadzorem lub zostały poinstruowane o korzystaniu z urządzenia w bezpieczny sposób i rozumieją ewentualne zagrożenia. Dzieci nie powinny się bawić urządzeniem. Dzieci poniżej 8 lat nie mogą podłącać, regulować i czyścić urządzenia ani wykonywać czynności konserwacyjnych. Urządzenie i jego kabel doprowadzający przechowuj poza zasięgiem dzieci poniżej 8 roku życia.
- Grzejnik przeznaczony jest jedynie do użytku domowego.
- Stosowanie akcesoriów, które nie są zalecane i sprzedawane przez dystrybutora produktu, może spowodować niebezpieczeństwo uszkodzenia lub zagrożenia zdrowia i życia.
- Przewodu zasilającego nie wolno przeciągać po ostrych krawędziach, nie należy też dopuszczać do jego zakleszczenia.
- Przewód zasilający nie może leżeć na grzejniku gdy jest on włączony.
- Nie wolno odłączać wtyczki od gniazdka ciągnąc za przewód zasilający. Pamiętaj, aby zawsze przed wyjęciem wtyczki z gniazdka sieciowego wyłączyć najpierw urządzenie.
- Nie wolno zanurzać przewodu zasilającego w wodzie lub jakiekolwiek innej cieczy.
- Przed przystąpieniem do czyszczenia lub innych czynności konserwacyjnych, zawsze należy odłączyć urządzenie od źródła zasilania i pozostawić do całkowitego ostygnięcia.
- Grzejnik należy ustawić w takim miejscu aby żadne palne przedmioty nie mogły się od niego zająć. Poza tym przełączniki i wszelkie inne elementy sterujące powinny się znajdować poza zasięgiem osób korzystających z kąpieli lub natrysku.
- Wszelkie naprawy powinny być przeprowadzane przez wykwalifikowanego technika serwisowego bądź autoryzowany punkt serwisowy.
-
Grzejnika nie można zakrywać ręcznikami, zasłonami itp., ponieważ może to spowodować jego przegrzanie.
-
Urządzenia nie wolno przechowywać na wolnym powietrzu.
- Urządzenia nie można instalować ani używać w pojazdach.
- Urządzenie to nie jest przeznaczone do użytkowania przez małe dzieci i osoby niepełnosprawne bez nadzoru.
- W trakcie użytkowania części grzejnika są gorące. Podczas przenoszenia trzymać grzejnik za uchwyyty przeznaczone do tego celu.
- Nie umieszczać przewodu zasilającego pod dywanami, przykryciami, chodnikami czy meblami. Przewód układać tak aby nie było możliwości potknięcia się o niego.
- Upewnić się czy do tego samego obwodu elektrycznego nie jest podłączone inne urządzenie zużywające duży prąd, mogłoby to spowodować przeciążenie.
- Unikać stosowania przewodu przedłużającego, ponieważ przewód ten może przegrzać się i powodować ryzyko pożaru.
- Nie pozostawiać grzejnika bez kontroli gdy jest on włączony.
- Materiały palne tj. meble, pościel, zasłony i inne utrzymać w odległości przynajmniej 1 metra od grzejnika.
- Nie używać urządzenia w bezpośrednim sąsiedztwie wanny w łazienice, prysznica czy basenu pły-wackiego.
- Grzejnik można podłączyć tylko do gniazdka ze stykiem ochronnym.
- Nie używać urządzenia do suszenia odzieży.
- Przy złomowaniu urządzenia należy pamiętać o przepisach utylizacji oleju.
- Grzejnik jest napełniony precyzyjnie dobranym specjalnym olejem. Naprawy wymagające otwierania pojemnika na olej może przeprowadzać jedynie producent lub jego serwisant, z którym należy się skontaktować w przypadku jakiegokolwiek przecieku oleju.
- Nie używaj urządzenia z programatorem, wyłącznikiem czasowym lub innym urządzeniem, które automatycznie włącza grzejnik, ponieważ istnieje zagrożenie pożarem.
- Nie umieszczaj urządzenia na niestabilnych powierzchniach, np. na dywanie z gęstym, długim włosem. Urządzenie musi być umieszczone na równej, suchej i stabilnej powierzchni.
- Zawsze wyjmuj wtyczkę z gniazdka sieciowego, gdy nie używasz urządzenia.
- Dla bezpieczeństwa dzieci proszę nie zostawiać swobodnie dostępnych części. OSTRZEŻENIE! Nie pozwalaj dzieciom bawić się folią. Niebezpieczeństwo uduszenia!
Ostrzeżenie:
* Ogrzewacza nie można umieszczać bezpośrednio pod ściennym gniazdem wtyczkowym.
* Nie używać ogrzewacza bezpośrednio przy wannie, natrysku lub basenie kąpielowym.
UWAGA: NIE PRZYKRYWAĆ URZĄDZENIA – aby nie doszło do przegrzania się urządzenia

ZACHOWAJ NINIEJSZĄ INSTRUKCJĘ DO PRZYSZŁEGO UŻYTKU.
PRZED PIERWSZYM WŁĄCZENIEM GRZEJNIKA DO SIECI
- Ostrożnie ustaw urządzenie do góry nogami (najlepiej na miękkiej powierzchni – dywanie, wykładzinie, itp.), tak aby
- Ostrożnie odpakuj grzejnik. Pamiętaj o rozważnym nie uszkodzić powłoki ochronnej grzejnika.
wykorzystaniu/utylizacji opakowania. Sprawdź, czy 2. Umieść podpory kół między końcowymi zebrami. urządzenie lub kabel zasilający nie zostały uszkodzony zerykrecić je do grzejnika, przy użyciu bolców U i nakrętek w czasie transportu. Nie używaj grzejnika, jeśli jęstrzydełkowych. uszkodzony. 4. Dokręć nakrętki.
- W przypadku uruchamiania grzejnika po raz pierwszy, należy 5. Ustaw urządzenie w prawidłowej pozycji. go włączyć na maksymalną moc przynajmniej na 2 godziny.
W trakcie pracy grzejnika wentylować pomieszczo w celu wyeliminowania zapachu wydzielanego przurządzenie.





- Normalnym zjawiskiem jest hałas towarzyszący pracy urządzenia podczas pierwszego uruchomienia.

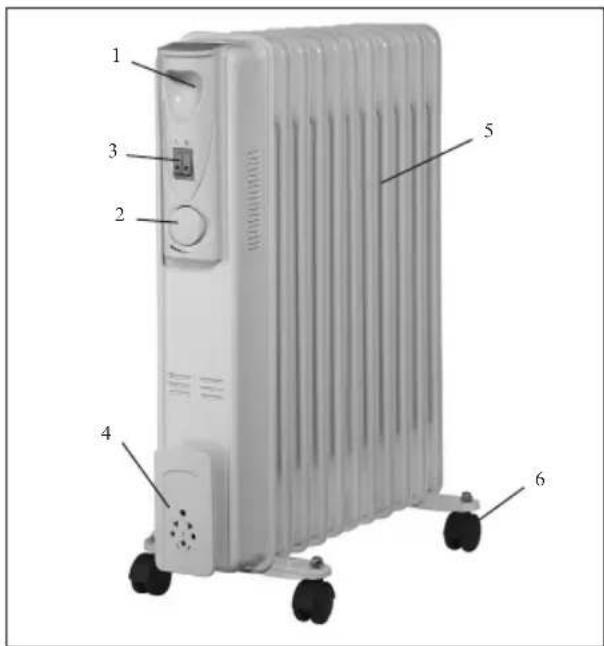

OPIS URZĄDZENIA
- Uchwyt do przenoszenia
- Pokrętło termostatu
- Włącznik / Wyłącznik zasilania
- Miejsce na zwinięcie przewodu zasilającego
- Žeberka grzejnika
- Kółka

INSTRUKCJA MONTAŻU
Grzejnik dostarczany jest bez zamontowanych nóżek. użyciem grzejnika należy je zamontować.
OSTRZEŻENIE: Nie korzystaj z grzejnika, jeżeli nóżki nie zostały zamontowane. Używaj grzejnika wyłącznie w pozycji pionowej (nóżki na dole, po- krętła do regu lacji na górze) – jakakolwiek inna pozycja może stwarzać zagrożenie.
OBSŁUGA GRZEJNIKA OLEJOWEGO
Ustaw grzejnik na twardej, stabilnej, suchej, poziomej i równej nawierzchni, w odległości co najmniej 90 cm od ściany innych przedmiotów, takich jak meble, zasłony lub rośliny.
(UWAGA! Upewnić się, że źródło zasilania, do którego ma być podłączone urządzenie, odpowiada parametrom podanym na tabliczce znamionowej.)
Ustaw wszystkie regulatory w pozycji OFF i włóż wtyczkę do uziemionego gniazda zasilania. Upewnij się, że wtyczka jest dobrze dopasowana.
- Temperatura w pomieszczeniu może być dostosowana za pomocą termostatu. Obróć pokrętło termostatu w kierunku ruchu wskazówek zegara aby zwiększyć poziom ciepła, a obracając w przeciwnym kierunku, obniżasz temperaturę do pożądancego poziomu.
-
Włącz grzejnik na jeden z możliwych poziomów mocy.
-
przełącznik (I) - 1000 W
- przelącznik (II) - 1500 W
-
przełącznik (I) i (II) - 2500 W
-
Po włączeniu przełączników poziomu mocy, zapalą się lampki kontrolne.
- Przekręcenie pokrętła termostatu w kierunku ruchu wskazówek zegara spowoduje wzrost temperatury w pomieszczeniu.
- Przekręcenie pokrętła termostatu w kierunku przeciwnym do ruchu wskazówek zegara spowoduje spadek temperatury.
- Nie przykrywaj grzejnika gdy jest włączony. Grozi to pożarem.
- Gdy przestaniesz korzystać z urządzenia, wyłącz wszystkie wączniki. Ustaw termostat oraz na pozycje '0'. Odlącz sprzęt od źródła zasilania.
KONSERWACJA
- Zawsze wyciągaj wtyczkę z gniazda zasilania i poczekaj, aż grzejnik wychłodzi się przed przystąpieniem do czyszczenia.
- Przetrzyj grzejnik miękką wilgotną (nie mokrą) szmatką.
OSTRZEŻENIE:
Nie zanurzaj grzejnika w wodzie.
Nie używaj do czyszczenia substancji chemicznych, takich jak detergenty i środki ścierne.
Nie dopuść, aby do wnętrza dostała się wilgoć, gdyż może to spowodować powstanie zagrożenia.
-
NIE używaj wosku lub innych substancji polerujących, pocnieważ może to spowodować reakcję i przebarwienia.
-
Odłącz kółka oraz ich mocowania.
- Umieść grzejnik, kołka oraz mocowania w oryginalnym opakowaniu, przechowuj w chłodnym, suchym miejscu.
- Jeśli masz zamiar przechowywać grzejnik w całości, bez rozmontowywania go,upewnij się, że jest całkowicie zakryty, aby uniknąć jego zabrudzenia.
DANE TECHNICZNE:
Napięcie znamionowe: 220-240 V
Częstotliwość znamionowa: 50 Hz
Maksymalna moc: 2500 W
WAŻNE:
- Nie podłącać grzejnika do źródła przed zmontowaniem.
- Grzejnik można użytkować tylko wówczas gdy znajduje się on w pozycji stojącej.
- Nie zadrapać żeberek ostrymi narzędziami, ponieważ uszkodzenie emalii może doprowadzić do powstania korozji.
- Swobodny dopływ powietrza zapewnia mak symalną wydajność grzejnika. Z tego względu nie wolno zasłaniać jego otworów.
- Zewnętrzne powierzchnie grzejnika ce. Nie dopuszczac do przebywania dzieci bez opieki w pobliżu grzejnika.
EKOLOGIA – OCHRONA ŚRODOWISKA
Synzasilania ekreślonego pojemnika na śmi umieszczony na sprzęcie elektrycznym lub opakowaniu wskazuje na to, że urządzenie nie może być traktowane jako ogólny odpad domowy i nie powinne rzucane do przeznaczonych do tego celu pojemników

Niepotrzebne lub zużyte urządzenie elektryczne powinno być dostarczone do specjalnie wyznaczonych do tego celu punktów zbiorczych, zorganizowanych przez lokalną administrację publiczną, przewidzianych do zdawania elektrycznego kprzętu podlegającego utylizacji.
W ten sposób każde gospodarstwo domowe przyczynia się do zmniejszenia ewentualnych negatywnych skutków wpływających móradowisko naturalne oraz pozwala odzyskać materiały z których składa się produkt.
PRZECHOWYWANIE GRZEJNIKA OLEJOWEGO
- Zachowaj oryginalne opakowanie.
- Czyść urządzenie zgodnie z powyższymi wskazówkami.
Waga:
OS-1711: 10,7 kgE
OS-1713: 12,8 kgE
Tabela 2
Wymogi w zakresie informacji dotyczące elektrycznych miejscowych ogrzewaczy pomieszczeń
| Identyfikator(-y) modelu: | ||||||
| Parametr | Ozna-czenie | Wartość | Jed-nostka | Parametr | Jednostka | |
| Moc cieplna | Sposób doprowadzania ciepła wyłącznie w przypadku elektrycznych akumulacyjnych miejscowych ogrzewaczy pomieszczeń (należy wybrać jedną opcję) | |||||
| Nominalna moc cieplna | P_nom | 1,720 | NDW | ręczny regulator doprowadzania ciepła z wbudowanym termostatem | ||
| Minimalna moc cieplna (orientacyjna) | P_min | 0 ND | kW | ręczny regulator doprowadzania ciepła z pomia-rem temperatury w pomieszczeniu lub na zew-nątrz | ||
| Maksymalna stała moc cieplna | P_max,c | 2,463 | NDW | elektroniczny regulator doprowadzania ciepła z pomiaarem temperatury w pomieszczeniu lub na zewnątrz | ||
| Zużycie energii elektrycznej na potrzeby własne | moc cieplna regulowana wentylatorem | ND | ||||
| Przy nominalnej mocy cieplnej | el_max | 0,0 | kW | Rodzaj mocy cieplnej/regulacja temperatury w pomie-szczeniu (należy wybrać jedną opcję) | ||
| Przy minimalnej mocy cieplnej | el_min | 0,0 | kW | jednostopniowa moc cieplna bez regulacji tem-perature w pomieszczeniu | nie | |
| W trybie czuwania | el_SB | 0,0 | kW | co najmniej dwa ręczne stopnie bez regulacji temperatury w pomieszczeniu | nie | |
| mechaniczna regulacja temperatury w pomie-szczeniu za pomocą termostatu | tak | |||||
| elektroniczna regulacja temperatury w pomie-szczeniu | nie | |||||
| elektroniczna regulacja temperatury w pomie-szczeniu ze sterownikiem dobowym | nie | |||||
| elektroniczna regulacja temperatury w pomie-szczeniu ze sterownikiem tygodniowym | nie | |||||
| Inne opcje regulacji (można wybrać kilka) | ||||||
| regulacja temperatury w pomieszczeniu z wykry-waniem obecności | nie | |||||
| regulacja temperatury w pomieszczeniu z wykry-waniem otwartego okna | nie | |||||
| z regulacją na odległość | nie | |||||
| z adaptacyjną regulacją startu | nie | |||||
| z ograniczeniem czasu pracy | nie | |||||
| z czujnikiem ciepła promieniowania | nie | |||||
| Dane teleadresowe | Expo-service Sp. z o.o., 00-710 Warszawa, Al. Witosa 31/22, Polska | |||||
