Typ produktu	Przepływowy podgrzewacz wody i bojler
Marka / Model	N'oveen IWH560
Napięcie	220-240 V / 50 Hz
Pobór mocy	3000-3600 W
Przepływ	2-2,5 l/min
Ciśnienie robocze	0,04-0,6 MPa
Wymiary produktu (szer. x gł. x wys.)	18,5 x 6 x 21,5 cm
Wymiary opakowania	26 x 31,5 x 12 cm
Waga netto	1,03 kg
Waga brutto	1,39 kg
Metody instalacji	Montaż ścienny lub blatowy; wymagana orientacja pozioma
Regulacja temperatury	Dźwignia z obrotem 150°; strefy: gorąca (60°), zimna (60°), bez wody (30°)
Wyświetlacz cyfrowy	Pokazuje temperaturę grzania i stan pracy; wyłącza się w strefie zimnej wody
Kompatybilność z słuchawką prysznicową	Adapter do słuchawki prysznicowej (model IWH850, ale kompatybilny z dołączonym adapterem)
Czyszczenie aeratora	Odkręcić i przepłukać; w przypadku uporczywych zanieczyszczeń użyć igły
Czyszczenie rury grzewczej	Otworzyć pokrywę końcową, delikatnie wyczyścić szczoteczką do zębów, przepłukać; najpierw odłączyć zasilanie
Funkcje bezpieczeństwa	Wymagane gniazdko z uziemieniem; nie używać przedłużaczy; automatyczne wyłączenie przy zbyt niskim ciśnieniu; chronić przed zamarzaniem
Przeznaczenie	Tylko do użytku wewnątrz pomieszczeń; nie do użytku na zewnątrz ani w zamarzających środowiskach
Akcesoria w zestawie	Dysza, nakrętka łącząca, śruby, przewód zasilający, metalowy wąż elastyczny (do montażu na blacie)

Często zadawane pytania - IWH560 N'oveen

Dlaczego woda się nie nagrzewa?

Sprawdź, czy zasilanie jest podłączone, a ciśnienie wody wynosi co najmniej 0,04 MPa. Jeśli ciśnienie jest zbyt niskie, podgrzewacz nie uruchomi się. Upewnij się również, że dźwignia jest ustawiona w strefie gorącej wody.

Dlaczego temperatura wody jest zbyt niska?

Temperatura wody może być niska, jeśli przepływ jest zbyt wysoki lub napięcie jest niskie. Zmniejsz przepływ wody, obracając dźwignię lekko w stronę zimnej wody, lub sprawdź napięcie (powinno wynosić 220-240 V).

Dlaczego wyświetlacz temperatury nie świeci?

Wyświetlacz świeci tylko wtedy, gdy dźwignia znajduje się w strefie gorącej wody, a ciśnienie wody jest wystarczające. Jeśli nie świeci, sprawdź ciśnienie wody (minimum 0,04 MPa), sprawdź obwód lub skontaktuj się z serwisem w przypadku możliwej usterki baterii.

Czy mogę zainstalować podgrzewacz na zewnątrz?

Nie. Ten produkt jest przeznaczony tylko do użytku wewnątrz pomieszczeń. Nie instaluj w miejscach, gdzie woda może zamarznąć, takich jak domki letniskowe zimą. Odłącz zasilanie, jeśli istnieje ryzyko zamarznięcia.

Jaka jest prawidłowa orientacja instalacji?

Podgrzewacz musi być zainstalowany poziomo (równolegle do blatu) zarówno w przypadku montażu ściennego, jak i blatowego. Zapewnia to pełne zanurzenie elementu grzewczego w wodzie. Zapoznaj się ze schematami w instrukcji.

Jak wyczyścić aerator?

Odkręć aerator z wylewki, przepłucz go pod ciśnieniem wody. Jeśli jest zatkany, użyj igły do usunięcia zanieczyszczeń. Przed czyszczeniem odłącz zasilanie.

Jak wyczyścić rurę grzewczą?

Otwórz prawą pokrywę końcową, delikatnie wyczyść rurę grzewczą szczoteczką do zębów, a następnie spłucz wodą. Zawsze odłączaj zasilanie przed czyszczeniem.

Co zrobić, jeśli podczas grzania wybije bezpiecznik?

Oznacza to przeciążenie obwodu elektrycznego. Podgrzewacz wymaga dedykowanego obwodu. Skontaktuj się z wykwalifikowanym elektrykiem, aby sprawdził obwód i upewnił się, że może obsłużyć obciążenie 3000-3600 W.

Czy mogę użyć przedłużacza?

Nie. Podgrzewacz musi być podłączony bezpośrednio do gniazdka z uziemieniem. Nie używaj przedłużaczy ani adapterów wielogniazdowych.

Dlaczego ciśnienie wody przy wylocie wydaje się niskie?

Niskie ciśnienie na wylocie może być spowodowane zatkanym filtrem wlotowym. Sprawdź i wyczyść filtr. Jeśli problem nadal występuje, ciśnienie wody w sieci może być zbyt niskie (poniżej 0,04 MPa).

INSTRUKCJA OBSŁUGI IWH560 N'oveen

ELEKTRYCZNY PRZEPLYWOWY PODGRZEWACZ WODY – INSTRUKCJA OBSŁUGI

INSTANT WATER HEATER - USER MANUAL

ELEKTRISCHER DURCHLAUFERHITZER - BENUTZERHANDBUCH

Dziękujemy za zakup przepływowego podgrzewacza wody N'OVEEN.

Przed użyciem należy dokładnie zapoznać się z instrukcją obsługi i zachować ją na przyszłość.

30 miesięcy gwarancji na wybrane produkty.

Zyskaj

dodatkowe korzyści

N'OVEEN

Sprawdź aktualne promocje na:

www.noveen.pl/promocje

Polub fanpage NOVEEN i bądź na bieżąco:

f/noveenpl

Ekskluzywne oferty promocyjne

Praktyczne porady

Informacje o nowościach produktowych

INSTRUKCJE BEZPIECZEŃSTWA

UWAGA!!!

Użytkowanie w minusowych temperaturach* oraz niepoprawny montaż GROZI POŻAREM!!!!

PAMIĘTAJ!!!

Urządzenie musi być zamontowane pionowo i poziomo** (w zależności od modelu)

* Podczas ujemnych temperatur w pomieszczeniu szczególnie w miejscach sezonowych takich jak domki letniskowe, ogródki działkowe odłącz urządzenie od zasilania. Urządzenie nie może działać podczas ujemnych temperatur.

** Ze względu na szybkie nagrzewanie się grzałki do temperatury powyżej 500'C bardzo ważny jest montaż urządzenia, zgodnie z instrukcją (w pionie i poziomie – zależy od modelu) żeby grzałka była całkowicie zanurzona w bieżącej wodzie.

• Produkt nadaje się tylko do zastosowania wewnątrz pomieszczeń.
• Przy pierwszym użyciu należy najpierw puścić wodę, a następnie podłączyć zasilanie elektryczne.
  • Temperatura wody wylotowej powinna być niższa niż 60 stopni Celsjusza
• Wylot wody z wylewki nie może być podłączony do żadnej dodatkowej końcówki, innego kranu czy dławika!
• Perlator powinien być regularnie czyszczony, zasilanie elektryczne podczas czyszczenia musi być odłączone, zachowaj pełną ostrożność.
• Aby uniknąć niebezpieczeństwa, nie można myć baterii elektrycznej pod bieżącą wodą, należy używać tylko lekko zwilżonej szmatki.
• W przypadku gdy urządzenie jest używane w pomieszczeniach w których okresowo może wystąpić zamarzanie wody w instalacji należy je każdorazowo odłączać od sieci elektrycznej.
• Upewnij się, że podgrzewacz jest połączony do gniazda z uziemieniem, w przeciwnym razie nie używaj tego urządzenia. Nie używaj przedłużaczy do podłączenia baterii.
• Podgrzewacz wymaga ciśnienia wody 0,04MPa-0,6MPa.
• Ustaw pokrętło w obszar zimnej wody na 5 sekund po każdym użyciu, aby uniknąć

oparzenia rąk przy następnym użyciu, może to również skutecznie wpłynąć na wydłużenie żywotności elementu grzewczego.

• Jeśli kabel zasilająca jest uszkodzony, należy wymienić uszkodzony przewód przez wykwalifikowany personel lub wyspecjalizowany serwis.
• Podczas korzystania z podgrzewacza elektrycznego nie należy używać innych urządzeń elektrycznych podłączonych w tym samym obwodzie elektrycznym o dużej mocy (np. klimatyzacja, kuchenka indukcyjna, czajnik elektryczny itp.). Gniazdo nie może być podłączane do żadnych innych mocno obciążonych przyłączy.
• To urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o zmniejszonych zdolnościach fizycznych, sensorycznych lub umysłowych lub z brakiem doświadczenia oraz wiedzy, chyba że udzielono im nadzoru lub instrukcji dotyczących użytkowania urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.
• Dzieci powinny być nadzorowane, aby upewnić się, że nie bawią się urządzeniem.

Przygotowania do montażu

Ponieważ moc baterii jest duża, należy sprawdzić bezpiecznik. Maksymalne obciążenie bezpiecznika powinno zaspokoić zapotrzebowanie na prąd znamionowy baterii.

Upewnij się, że w podstawie gniazda elektrycznego znajduje się przewód uziemiający.

Przed użyciem należy sprawdzić, czy rzeczywiste napięcie odpowiada napięciu oznaczonemu na baterii. Jeżeli nie jesteś pewien tych parametrów, skontaktuj się z osobą posiadającą uprawnienia elektryczne, w celu weryfikacji instalacji elektrycznej.

Metody instalacji

1. Sposób montażu ściennego pokazano na rysunku 1:

1 Perlator
2 Obudowa
3 Uchwyt regulacji wody
4 Zasilanie wody
5 Nakrętka łącząca
6 Śruby łączące
7 Przewód zasilający
8 Umywalka

Rys. 1

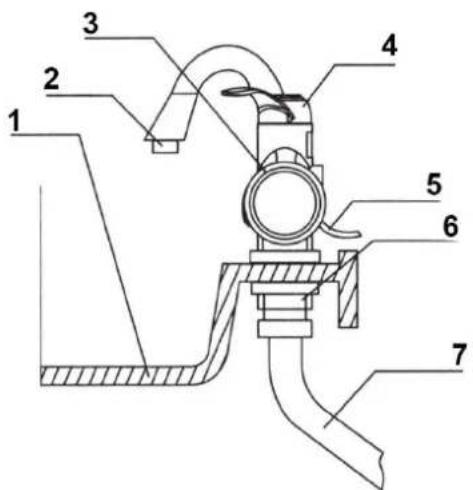

1. Sposób montażu stojącego pokazano na rysunku 2:

Rys 2

1 Umywalka
2 Perlator
3 Obudowa
4 Uchwyt regulacji wody
5 Przewód zasilający
6 Nakrętka łącząca
7 Metalowy, elastyczny wąż

1 - Wylewka
2 - Główny korpus
3 – Dolny korek wlotowy
4 – Gumowy pierścień
5 - Umywalka
6 - Nakrętka zabezpieczająca
7 -Zasilanie wody

1. Sposób montażu baterii wannowej ze słuchawką rysunek 3:

Rys 3

1 Głowica prysznicowa
2 Perlator
3 Adapter
4 Dźwignia regulacji temperatury
5 Wyświetlacz LED
6 Przewód zasilający
7 Zasilanie wody

Montaż baterii krok po kroku:

1. Sprawdź czy posiadasz zawór bezpieczeństwa w instalacji wodnej, który powinien się znajdować przed baterią, jeśli nie jesteś pewien skontaktuj się z serwisem lub osobą posiadająca odpowiednie uprawnienia.
2. Jeśli bateria wymaga mocowania (rys. 2 i 3) zamontuj ją zgodnie z rysunkiem. Upewnij się że jest umocowana nieruchomo.
3. Sprawdź czy wszystkie połączenia są dobrze dokręcone.
4. Przekręć uchwyt regulacji i wypuść wodę, sprawdź elementy pod kątem wycieków. Jeśli nie ma wycieków, przejdź do następnego kroku - instalacja obwodu.
5. Podłącz podgrzewacz do zasilania, zamocuj przewód do ściany za pomocą zacisku kablowego (nie uszkodzić linii zasilającej).
6. Obróć uchwyt regulacji na obszar gorącej wody, cyfrowy wyświetlacz pokaże temperaturę – rozpocznie się podgrzewanie wody. Obróć uchwyt regulacji w obszar zimnej wody, wyświetlacz zgaśnie – woda nie jest podgrzewana.
7. Jeśli masz jakiekolwiek wątpliwości skontaktuj się z serwisem.

WAŻNE:

W celu zapewnienia poprawnego poziomu wody w komorze z grzałką urządzenie musi być zamontowane w poziomie.

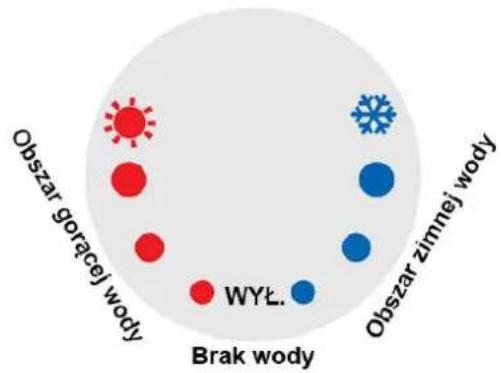

1. Uchwyt regulacji temperatury wody

Jak pokazano na rysunku, dźwignia ma zakres obrotu 150°, obszar ciepłej wody to 60°, obszar zimnej wody to 60°, obszar środkowy 30° to brak wody.

Bateria działa na zasadzie podgrzewania przepływającej wody, im większy przepływ wody tym jej temperatura jest mniejsza. Wystarczy przesunąć

dźwignię delikatnie na obszar gorącej wody a bateria załączy się, przepływająca woda zostanie podgrzana.

2. Użycie wody poprzez słuchawkę prysznicową

Aby użyć słuchawki w baterii prysznicowej należy odciągnąć adapter rys.3 woda z baterii zostanie skierowana na słuchawkę, aby zatrzymać wodę wciśnij adapter.

3. Wyświetlacz temperatury

Wyświetlacz wskazuje temperaturę podgrzewania wody, oraz stan pracy baterii – podgrzewanie/ brak podgrzewania. Temperatura samej wody może różnić się od pokazywanej na wyświetlaczu. Przesunięcie dźwigni w obszar zimnej wody wyłączy wyświetlacz.

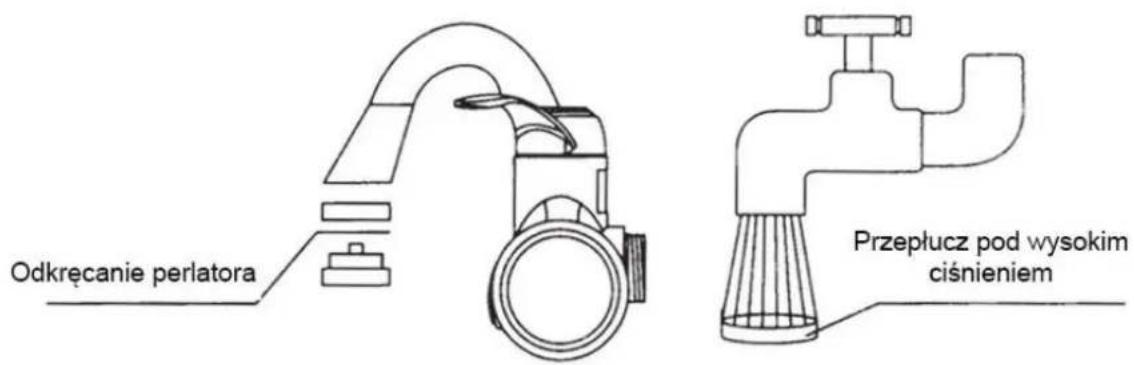

4. Czyszczenie perlatora

Odkręć perlator, przepłucz go wodą pod wysokim ciśnieniem, jeśli nie można wyczyścić wnętrza perlatora użyj igły.

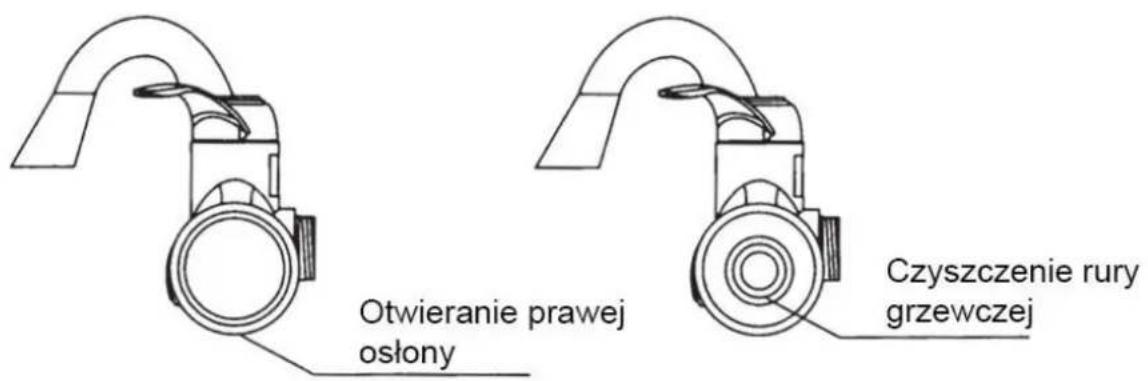

5. Czyszczenie rury grzewczej

Otwórz pokrywę, delikatnie przemyj rurę za pomocą np. szczoteczki do zębów, a następnie przepłucz ją wodą, jak pokazano na rysunku poniżej. Pamiętaj, przed czyszczeniem odłącz zasilanie!

6. Zwróć uwagę na prawidłowe poziome ustawienie podgrzewacza elektrycznego.

Bateria musi być zamontowana równolegle do blatu dotyczy to zarówno modelu nablatowego jak i naściennego.

Problem	Przyczyna	Rozwiązanie
Woda nie podgrzewa się.	Brak zasilania lub ciśnienie wody jest zbyt niskie.	Sprawdzić zasilanie, minimalne ciśnienie nie może być mniejsze niż 0,04MPa.
Temperatura wody zbyt niska.	Ciśnienie wody jest zbyt wysokie lub napięcie zbyt niskie.	Zmniejszyć wypływ wody, sprawdzić napięcie.
Wysoka temperatura wody, małe ciśnienie wody na wylocie.	Blokada wlotu lub niskie ciśnienie wody.	Sprawdzić i usunąć zabrudzenie na filtrze wlotowym, jeśli problem nadal występuje, oznacza to zbyt niskie ciśnienie wody.
Wyświetlacz temperatury nie świeci się.	Zbyt niskie ciśnienie wody, usterka obwodu lub usterka kranu.	Ustaw prawidłowe ciśnienie wody, sprawdź obwód, skontaktuj się z serwisem.
Podczas podgrzewania bezpiecznik prądowy wyłącza się	Przeciążony obwód elektryczny do którego podłączony jest podgrzewacz	Skontaktować się z elektrykiem
