DED7066 - Hebel DEDRA - Bezpłatna instrukcja obsługi

Typ produktu	Strug elektryczny
Model	DED7066
Marka	DEDRA
Napięcie zasilania	230 V ~ 50 Hz
Moc znamionowa	1200 W
Prędkość obrotowa biegu jałowego	16000 obr./min
Szerokość strugania	82 mm
Głębokość strugania	0–3 mm
Głębokość fazowania	0–25 mm (regulowana)
Liczba noży	2
Wymiary (dł. x szer. x wys.)	290 x 170 x 150 mm
Waga	2,8 kg
Poziom hałasu	92 dB (A)
Poziom wibracji	6,5 m/s²
Klasa ochronności	II
Długość przewodu	2,5 m
Materiał obudowy	Tworzywo sztuczne + aluminium
Funkcje dodatkowe	Regulacja głębokości, podłączenie odkurzacza, blokada włącznika
Wyposażenie standardowe	Noże (2 szt.), klucz, prowadnica równoległa, worek na pył
Czyszczenie i konserwacja	Regularne czyszczenie otworów wentylacyjnych, wymiana noży w razie stępienia, smarowanie prowadnic
Bezpieczeństwo	Podwójna izolacja, wyłącznik bezpieczeństwa, osłona noży
Części zamienne	Noże, szczotki węglowe, prowadnice – dostępne w autoryzowanych serwisach
Gwarancja	2 lata (zgodnie z przepisami)

Często zadawane pytania - DED7066 DEDRA

Jak wymienić noże w strugu DEDRA DED7066?

Aby wymienić noże, odłącz urządzenie od zasilania. Poluzuj śruby mocujące na bębnie nożowym za pomocą dostarczonego klucza. Wyjmij stare noże, włóż nowe, ustawiając je równo z powierzchnią bębna. Dokręć śruby. Sprawdź równowagę noży przed ponownym użyciem.

Jaka jest maksymalna głębokość strugania?

Maksymalna głębokość strugania wynosi 3 mm. Regulacji dokonuje się pokrętłem na przedniej rękojeści. Ustawienie zbyt dużej głębokości może przeciążyć silnik lub spowodować nierówności.

Czy strug DED7066 można podłączyć do odkurzacza?

Tak, strug posiada adapter do podłączenia odkurzacza. Należy go umieścić w otworze wylotowym pyłu. Zapewni to skuteczne odprowadzanie wiórów i utrzymanie czystości podczas pracy.

Jakie środki ostrożności należy zachować podczas użytkowania?

Zawsze używaj okularów ochronnych i ochronników słuchu. Nie noś luźnej odzieży ani biżuterii. Pracuj z pewnym chwytem, trzymając strug obiema rękami. Przed regulacją lub czyszczeniem odłącz zasilanie.

Jak czyścić strug po użyciu?

Odkurz lub wytrzyj wnętrze obudowy z wiórów. Otwory wentylacyjne oczyść miękką szczotką. Przechowuj w suchym miejscu. Nie używaj rozpuszczalników ani agresywnych środków czyszczących.

Jak często należy wymieniać szczotki węglowe?

Szczotki węglowe należy sprawdzać co około 50 godzin pracy. Gdy ich długość spadnie poniżej 5 mm, wymień je na nowe. Używaj tylko oryginalnych części DEDRA.

Dlaczego strug nie uruchamia się?

Sprawdź, czy przewód zasilający jest podłączony i nieuszkodzony. Upewnij się, że przycisk bezpieczeństwa jest odblokowany. Jeśli problem nie ustąpi, skontaktuj się z serwisem – możliwe uszkodzenie silnika lub wyłącznika.

Jak ustawić prowadnicę równoległą?

Wsuń prowadnicę w otwór w bocznej ściance strugu i dokręć śrubą na żądanej odległości. Użyj jej do precyzyjnego strugania krawędzi lub rowków. Można ją regulować w zakresie do 200 mm.

Czy strug nadaje się do fazowania?

Tak, strug DED7066 umożliwia fazowanie krawędzi dzięki regulowanym rowkom na podeszwie. Ustaw głębokość fazowania za pomocą pokrętła (0–25 mm) i prowadź strug wzdłuż krawędzi.

Gdzie mogę kupić części zamienne do DEDRA DED7066?

Części zamienne, takie jak noże, szczotki węglowe i prowadnice, są dostępne w autoryzowanych punktach serwisowych DEDRA lub na stronie producenta. Zalecamy używanie oryginalnych części.

INSTRUKCJA OBSŁUGI DED7066 DEDRA

PL Strug akumulatorowy 18V Instrukcja obsługi z kartą gwarancyjną

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopłowanie lub rozpowszechnianie Instrukji Obsługi we fragmentach albo w całości bez zgody Dedra Exim zabronione Dedra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany te nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

[e-mail] www.dedra.pl

1. Zdjęcia i rysunki
2. Opis urządzenia
3. Przeznaczenie urządzenia
4. Ograniczenie użycia
5. Dane techniczne
6. Przygotowanie do pracy
7. Włączanie urządzenia
8. Użytkowanie urządzenia
9. Bieżące czynności obstługowe
10. Części zamienne i akcesoria
11. Samodzielne usuwanie usterek
12. Kompletacja urządzenia, uwagi końcowe
13. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych
14. Wykaz części do rysunku złożeniowego
15. Karta gwarancyjna

Ogólne warunki bezpieczeństwa zostały dołączone jako oddzielna broszura.

Deklaracja Zgodności WE dołączona jest do urządzenia jako oddzielny dokument.

W przypadku braku Deklaracji Zgodności WE prosimy o kontakt z Serwisem Dedra-Exim Sp. z o.o.

⚠ UWAGA

Podczas pracy urządzeniem zaleca się zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub obrażenia mechanicznego.

Przed przystąpieniem do eksploatacji urządzenia prosimy o zapoznanie się z treścią Instrukcji obsługi. Prosimy o zachowanie Instrukcji obsługi, instrukcji

bezpieczeństwa pracy i deklaracji zgodności. Rygorystyczne przestrzeganie wskazówek i zaleceń zawartych w Instrukcji obsługi wpłynie na przedłużenie żywolności Państwa urządzenia.

UWAGA

Podczas pracy należy bezwzględnie przestrzegać wskazówek zawartych w instrukcji bezpieczeństwa pracy.

W razie przekazania urządzenia innej osobie, proszę wręczyć jej również instrukcję obsługi, instrukcje bezpieczeństwa pracy i deklarację zgodności. Firma Dedra-Exim nie odpowiada za wypadki powstałe w wyniku nieprzestrzegania wskazówek bezpieczeństwa pracy. Należy przeczytać uważnie wszystkie instrukcje bezpieczeństwa i instrukcję obsługi. Niestosowanie się do ostrzeżeń i instrukcji może skutkować porażeniem prądem, pożarem i/łub poważnymi obrażeniami.

⚠ UWAGA

Urządzenie z linii SAS+ALL zostało zaprojektowane do pracy tylko z ładowarkami i akumulatorami linii SAS+ALL.

Akumulator Li-lon i ładowarka nie stanowią wyposażenia zakupionego urządzenia i należy nabyć je oddzielnie. Stosowanie akumulatorów i ładowarek innych niż dedykowanych do urządzenia spowoduje utratę praw gwarancyjnych

2. Opis urządzenia

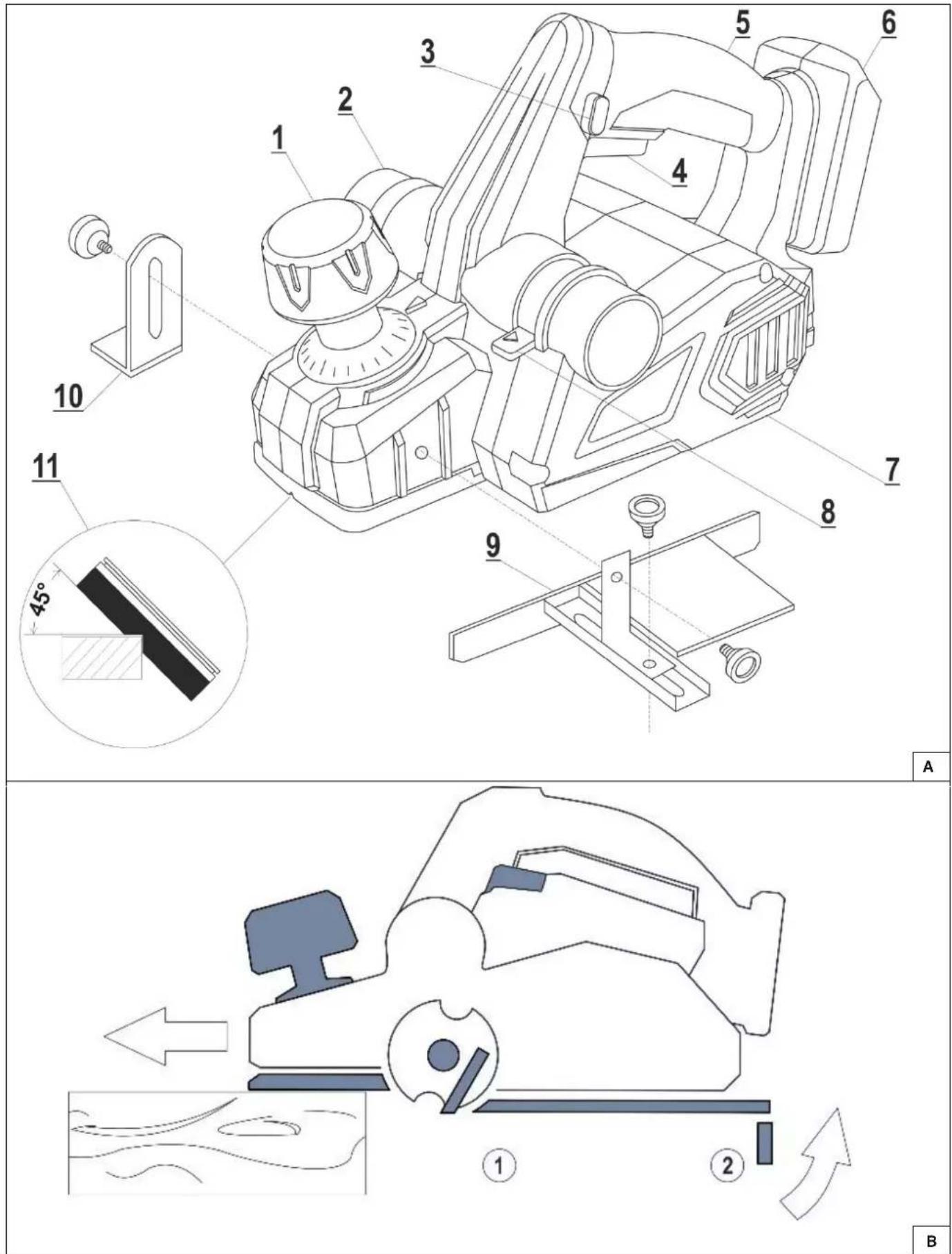

Rys. A: 1. Rękojeść przednia/pokrętło regulacji głębokości strugania, 2. Króćce wylotowe urobku, 3. Blokada włącznika, 4. Włącznik, 5. Rękojeść główna, 6. Gniazdo akumulatora, 7. Odbojnik, 8. Przełącznik kierunku wyrzucania urobku, 9. Ogranicznik szerokości wręgowania, 10. Ogranicznik głębokości wręgowania, 11. Schemat fazowania

3. Przeznaczenie urządzenia

Strug przeznaczony jest do zmniejszania grubości elementów drewnianych jak deski, kantówki itp. o maksymalnie 1,5 mm (jednorazowo). Urządzenie nadaje się do zastosowania z każdym rodzajem drewna, należy jednak pamiętać, aby z gatunkami twardszymi pracować odpowiednio wolniej. Urządzenie może służyć do strugania, wręgowania lub fazowania drewna.

Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.

4. Ograniczenia użycia

Urządzenie może być użytkowane tylko zgodnie z zamieszczonymi poniżej "Dopuszczalnymi warunkami pracy".

Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nieopisane w Instrukcji Obsługi będą traktowane za bezprawne i powodują natychmiastową utratę Praw Gwarancyjnych, a deklaracja zgodności straci swoją ważność. Użytkowanie elektronarzędzia niezgodne z przeznaczeniem lub Instrukcją Obsługi spowoduje natychmiastową utratę Praw Gwarancyjnych.

Dopuszczalne warunki pracy

S1 praca ciągła

Stosować tylko wewnątrz pomieszczeń. Zakres temperatur ładowania akumulatorów 10 - 30°C. Nie wystawiać na temperaturę pow. 40°C.

1. Dane techniczne

Model urządzenia	DED7066
Napięcie pracy [V]	18V d.c.
Akumulator	Li-Ion
Prędkość obrotowa n_ [min ^-1 ]	16000
Szerokość strugania [mm]	82
Przybranie [mm]	1,5

Poziom drgań mierzony na rękojeści [m/s2]	6,13
Niepewność pomiaru KD	1,5
Emisja hałasu:
Poziom ciśnienia dźwięku LPA [dB(A)]	84
Poziom mocy dźwięku LWA [dB(A)]	95
Niepewność pomiarowa KLPA, KLWA [dB(A)]	3
Masa (bez akumulatora i ładowarki) [kg]	2,3

Informacja na temat drgań i halasu.

Wartość łączona drgań a_h oraz niepewność pomiaru określono zgodnie z normą EN 62841-2-14 i podano w tabeli

Emisja hałasu została określona zgodnie z EN 62841-1, wartości podano powyżej w tabeli.

UWAGA

Hałas może spowodować uszkodzenie słuchu, podczas pracy zawsze należy używać środków ochrony słuchu!

Deklarowana wartość emisji drgań została zmierzona zgodnie ze standardową metodą badania i może być wykorzystana do porównania jednego urządzenia z drugim. Podany powyżej poziom emisji drgań może być również wykorzystywany do wstępnej oceny narażenia na drgania.

Poziom drgań podczas rzeczywistego użytkowania elektronarzędzia może się różnić od zadeklarowanych wartości w zależności od sposobu użycia narzędzi roboczych, w szczególności od rodzaju obrabianego przedmiotu oraz od konieczności określenia środków mających na celu ochronę operatora. Aby dokładnie oszacować narażenia w rzeczywistych warunkach użytkowania, należy wziąć pod uwagę wszystkie części cyklu operacyjnego, obejmujące także okresy, gdy urządzenie jest wyłączone lub gdy jest ono włączone, ale nie jest używane do pracy.

6. Przygotowanie do pracy

UWAGA

Wszystkie czynności obsługowe takie jak wymiana końcówki roboczej, należy wykonywać przy odłączonym zasilaniu.

! UWAGA

Należy pamiętać aby dokładnie sprawdzić materiał obrabiany pod kątem obecności gwoździ, wkrętów, zszywek i innych twardych elementów, które podczas pracy strugiem mogły by uszkodzić niż lub zostać porwane z powierzchni i być przyczyną uszkodzenia ciała, zniszczenia elementów urządzenia lub materiału obrablanego.

W celu przygotowania struga do pracy należy za pomocą pokrętła (Rys. A, 1) ustawić pożadaną głębokość strugania. Strug posiada regulację grubości skrawania (co 0,1 mm). Do ustawienia pożadanej głębokości służy pokrętło/rękojeść przednia (Rys. A, 1) i skala naniesiona na pierścień przy nim.

Strug wyposażony jest w worek na urobek. Worek można założyć z lewej bądź prawej strony struga, w zależności od charakteru wykonywanej pracy. W celu ustawienia kierunku wyrzutu wiórów należy ustawić w odpowiednim położeniu dźwignię zmiany kierunku wyrzuty urobku (rys. A, 8). W celu usuwania wiórów z materiału można podłącz odkurzacz przemysłowy. W tym celu na króciec struga należy nałożyć końcówkę rury odkurzacza. Cońcówkę rury można założyć z lewej bądź prawej strony struga, w zależności od charakteru wykonywanej pracy. W celu ustawienia kierunku wyrzutu wiórów należy ustawić w odpowiednim położeniu dźwignię zmiany kierunku wyrzuty urobku (rys. A, 8). Włączyć odkurzacz, a następnie przystąpić do pracy strugiem.

Urządzenie zasilane jest z akumulatora o napięciu 18V. Naładowany akumulator wsuwamy w prowadnicę w rękojeści aż zadziała zatrzask uchwytu. Urządzenie jest gotowe do pracy.

7. Włączanie urządzenia

Aby rozpocząć pracę urządzeniem należy zwolnić blokadę (rys. A, 3) i wcisnąć przycisk uruchamiający (rys. A, 4).

UWAGA

Próby pracy bez obciążenia należy wykonywać tylko wtedy, kiedy elektronarzędzie jest skierowane w dół.

8. Użytkowanie urządzenia

Struganie na całej szerokości (rys. B)

Aby rozpocząć pracę urządzeniem należy (po wykonaniu czynność z punktu 6):
1. Przyłożyć przednią stopę równolegle do powierzchni drewnianej tak, aby nóż nie opierał się o materiał. W przypadku kontynuowania pracy oprzeć strug na stopce, na materiale przed miejscem, rozpoczęcia strugania.
2. Włączyć urządzenie. Poczekać do pełnego rozpędzenia się wałka nożowego. Zachowując równoleglę położenie przesuwać strug po materiale do jego końca (dopóki nóż nie przestanie skrawać). W pierwszej fazie operacji dociskać mocnie przednią część struga, w drugiej - tylną. Po zakończeniu operacji delikatnie unieść strug
3. W przypadku kontynuowania pracy ostrożnie opuścić strug na materiał. Nóż nie powinien skrawać, dopóki tylna stopa nie oprze się na materiale. Jeśli tak się dzieje należy cofnąć urządzenie i spróbować ponownie.

Fazowanie (rys. A, 11)

W stopie strugu znajduje się rowek typu V, który umożliwia wykonanie faz na krawędziach obrabianego materiału. W celu wykonania fazy należy:

1. głębokość strugania ustawić na 0

2. ustawić strug tak, aby krawędź obrabanego materiału pokrywała się z rowkiem w stopie (rys. A, 11)

3. włączyć urządzenie (zwrócić uwagę, aby noże nie stykały się z obrabianym materiałem)
4. przesunąć strug tak, aby noże wykonały operację strugania na całej długości fazowanej krawędzi. W pierwszej fazie operacji dociskać mocniej przednią część struga, w drugiej - tylną.
5. po zakończeniu operacji delikatnie unieść strug

Wręgowanie

Wręgowanie to wykonywanie wglębień wzdłuż krawędzi obrabianego materiału. Za pomocą dołączonych do urządzenia ograniczników można przeprowadzić wręgowanie w całym zakresie szerokości noża skrawającego do głębokości 8 mm (ograniczone konstrukcją urządzenia).

W celu wykonania operacji wręgowania należy:

1. zamontować do struga ograniczniki (rys. A, 9, 10). Ogranicznik oznaczony jako 9 służy do ustalania głębokości wręgowania, natomiast ogranicznik 10 do ustalania szerokości wręgowania.

2. odmierzyć pożadaną szerokość wręgowania na obrabianym materiale i zaznaczyć (np. ołówkiem stolarskim)

3. odsunąć ogranicznik 10 na taką samą dległość od krawędzi struga, jak szerokość wręgowania. W tym celu posłużyć się przymiarem (ogranicznik 10 nie ma dołączonej miarki)

4. ogranicznik 9 ustawić na głębokość wręgowania (posłużyć się skalą na ograniczniku bądź przymiarem)

5. ustawić wysunięcie noży pokrętem (rys. A, 1); należy zwrócić uwagę na twardość drewna - dla drewna miękkiego ustawić większą wartość, dla twardego mniejszą, tak, aby nie obcążać nadmiernie urządzenia

6. włączyć urządzenie; zwrócić uwagę, aby krawędź stopy naprzeciwko ogranicznika szerokości wręgowania pokrywała się z zaznaczoną na materiale linią wręgowania. Pracować zgodnie z zaleceniami dotyczącymi strugania na całej szerokości z tą różnicą, że listwę ogranicznika 2 oprzeć o krawędź obrabianego materiału i prowadzić wzdłuż krawędzi. W pierwszej fazie operacji dociskać mocniej przednią część struga, w drugiej - tylną. Po zakończeniu operacji delikatnie unieść strug

7. powtarzać operację strugania aż do osiągnięcia głębokosci wręgu takiej, jaka została ustawiona na ogranicznku 9.

⚠ UWAGA Konstrukcja urządzenia pozwala na wręgowanie do głębokości 8 mm.

9. Bieżące czynności obsługowe

⚠ UWAGA Wszystkie czynności obsługowe takie jak wymiana końcówki roboczej, należy wykonywać przy odłączonym zasilaniu.

Przed każdym uruchomieniem:

- Sprawdzić czy otwory wentylacyjne silnika nie są zasłonięte lub zabrudzone. W razie konieczności odslonić (np. sprężonym powietrzem) bądź oczyścić szmatką lekko zwilżoną wodą; nie dopuścić, aby woda dostała się do wnętrza urządzenia

Po każdym użyciu:

- Odłączyć od źródła zasilania aby uniknąć przypadkowego włączenia przez osoby postronne lub podczas przenoszenia.

Wymiana noża

- Odłączyć urządzenie od źródła zasilania i oczyścić je z urobku.

- Obrócić wałkiem nożowym do góry do momentu uzyskania dostępu do śrub

- Poluzować śruby znajdujące się w korpusie noża kluczem ampulowym 2,5

- Wkręcić śruby kluczem 8 mm w korpus noża, aż do poluzowania całego zestawu

- Schować osłonę, następnie wysunąć korpus noża z walka nożowego

- Rozdzielić osłone noża od korpusu noża, wyjąć zużyty nóż i wymienić na nowy (fazowana krawędź noża powinna znajdować się po zewnętrznej stronie względem wałka). W przypadku widocznego zabrudzenia urobkiem, osłone oraz korpus wyczyścić.

- Włożyć kompletny korpus noża do wałka nożowego

- Pokrętło ustawić w pozycji „0"

- Wkręcić śruby do momentu aż nóż znajdzie się na równi z płaszczyzna stopy roboczej

- Wykręcić śruby z korpusu nożowego, aż do jego zablokowania z walkiem nożowym - Czynność tą powtórzyć dla wszystkich uszkodzonych noży.

Urządzenie przechowywać w miejscu niedostępnym dla dzieci, w miarę możliwości w oryginalnym opakowaniu.

10. Części zamienne i akcesoria

Zalecane akcesoria

Elektronarzędzie z linii SAS+ALL można wyposażć w każdy akumulator i ładowarkę z linii SAS+ALL oraz każde narzędzie (końcówkę roboczą) z chwytem SDS Plus. Prosimy uprzejmie stosować się do zaleceń producenta końcówek roboczych.

W celu zakupu części zamiennych i akcesoriów należy skontaktować się z Serwisem Dedra-Exim. Dane kontaktowe znajdują się na stronie 1 instrukcji. Przy zamawianiu części zamiennych prosimy podać numer PARTII umieszczony na tabliczce znamionowej oraz numer części z rysunku złożeniowego. W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w Karcie Gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), lub przesłać do Serwisu Centralnego DEDRA - EXIM. Prosimy uprzejmie dołączyć kartę gwarancyjną wystawioną przez Importera. Bez tego dokumentu naprawa będzie traktowana jako pogwarancyjna. Po okresie gwarancyjnym naprawy wykonuje Serwis Centralny. Uszkodzony produkt należy przesłać do Serwisu (koszty wysyłki pokrywa użytkownik).

11. Samodzielne usuwanie usterek

⚠ UWAGA Przed przystąpieniem do samodzielnego usuwania usterek należy odłączyć urządzenie od źródła zasilania i upewnić się,

że nie działa.

PROBLEM	PRZYCZYNA	ROZWIAZANIE
Urządzenie nie działa	Uszkodzony włącznik Rozładowany akumulator Żle zamontowany akumulator	Przekazać urządzenie do serwisu Naładować akumulator Zamocować poprawnie
Urządzenie rusza z trudem	Rozładowany akumulator Przekroczone dopuszczalne parametry pracy	Naładować prawidłowo akumulator Zmniejszyć obciążenie elektronarzędzia
Silnik przegrzewa się	Zapchane otwory wentylacyjne	Oczyścić otwory

	Przekroczone dopuszczalne parametry pracyZbyt duży docisk narzędzia	Wyłączyć elektronarzędzie, odłożyć pracę na czas całkowitego ostygnięcia urządzeniaZmniejszyć obciążenie elektronarzędzia
Niska wydajność pracy	Tępe noże	Wymienić noże na ostre

12. Kompletacja urządzenia,

Kompletacja: Strug – 1 szt. Klucz ampulowy – 1 szt. Klucz do odkręcania noża – 1 szt. Worek na urobek – 1 szt.

13. Informacja dla użytkowników o pozbywaniu się zużytych urządzeń elektrycznych i elektronicznych

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z innymi odpadami. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego

użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami. Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej

W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się urządzeń w krajach poza Unią Europejską.

Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

14. Wykaz części do rysunku złożeniowego

LP	Nazwa części	LP	Nazwa części
1	Śruba ST4.2x12	29	Kulka stalowa φ2.5
2	Stopa robocza część tylna	30	Sprężyna
3	Stopa robocza część przednia	31	Przczisk blokady włącznika
4	Sprężyna	32	Sprężyna
5	Kanał wylotowy urobku	33	Przycisk włącznika
6	Śruba ST4.2x12	34	Sprężyna
7	Osłona przeciwpyłowa	35	Podstawa włącznika
8	Obudowa część lewa	36	Włącznik
9	Mocowanie stopy roboczej	37	Mocowanie stopy roboczej
10	Sprężyna	38	Obudowa część prawa
11	Śruba ST4.2x14	39	Obudowa górna
12	Osłona paska napędowego	40	Śruba ST4.2x10
13	Pasek napędowy	41	Silnik
14	Koło pasowe duże	42	Ostrze
15	Koło pasowe małe	43	Śruba M5x10
16	Osłona łożyska wirnika	44	Śruba M5x8
17	Łożysko 608	45	Uchwyt noża
18	Osłona łożyska walka nożowego	46	Wal nożowy
19	Łożysko 608	47	Zbiornik na urobek
20		48	Śruba podsadzona M6x12
21	Obudowa gniazda akumulatora część lewa	49	Nakrętka motylkowa
22	Wkładka	50	Prowadnica
23	Obudowa gniazda akumulatora część prawa	51	Podkładka ∅6
24	Obudowa pokrętła	52	Nakrętka motylkowa
25	Podkładka	53	Prowadnica ogranicznika głębokości
26	Uchwyt pokrętła	54	Klucz
27	Skala	55	Klucz sześciokątny
28	Tuleja	56	Obudowa kluczy

Karta gwarancyjna

na

Strug akumulatorowy

Nr katalogowy: DED7066 nr partii: ....

(zwane dalej Produktem)

Data zakupu Produktu: ......

Pieczęć sprzedawcy

Data i podpis sprzedawcy: ....

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

Data i miejsce Podpis Użytkownika

I. Odpowiedzialność za Produkt:

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.

2. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.

3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.

4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawniła się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.

5. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji:

Elementy Produktu	Czas trwania ochrony gwarancyjnej
Strug akumulatorowy	24 miesiące, licząc od daty zakupu Produktu uwidocznionej w niniejszej Karcie Gwarancyjnej
Noże, klucze, worek na urobek	Nie objęte gwarancją

III. Warunki skorzystania z gwarancji:

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.

2. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.

3. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.

4. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:

a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;

b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;

c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika;

d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;

e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.

f. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym:

g. numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;

h. plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

1. Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna:

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.

2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.

3. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. ("Formularz zgłoszenia reklamacji z tytułu gwarancji").

5. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

6. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.

7. Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.

8. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.

9. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).

10. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać.

Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

Obsah

(tykajúce są domácností)
