Typ produktu	Kompresor akumulatorowy
Model	DED7077V
Zasilanie	2 x 18 V d.c. (akumulator Li-Ion)
Maksymalne ciśnienie	8 bar
Maksymalny przepływ powietrza	90 l/min
Pojemność zbiornika retencyjnego	6 l
Szybkozłączka	1/4"
Poziom ciśnienia akustycznego	80 dB(A)
Poziom mocy akustycznej (gwarantowany)	94 dB(A)
Masa	9,53 kg
Przeznaczenie	Czyszczenie, pompowanie, malowanie, prace pneumatyczne
Rodzaj akumulatora	Li-Ion (seria SAS+ALL)
Napięcie akumulatora	18 V każdy (2 sztuki wymagane)
Zakres temperatury ładowania	10–30°C
Zabezpieczenia	Zawór bezpieczeństwa, wyłącznik ciśnieniowy
Manometry	Dwa – ciśnienie w zbiorniku i ciśnienie regulowane
Regulacja ciśnienia	Pokrętło, zakres 0–8 bar
Automatyczny cykl pracy	Wyłączenie przy 8 bar, załączenie przy ok. 5,5 bar
Wyposażenie w zestawie	Kompresor, 8 końcówek do pompowania
Konserwacja filtra powietrza	Czyścić co 300 godzin (woda lub przedmuchiwanie)
Opróżnianie zbiornika	Po każdej pracy przez zawór spustowy
Warunki pracy	Wyłącznie wewnątrz pomieszczeń, temperatura do 40°C
Gwarancja	24 miesiące na kompresor
Serwis	Dedra-Exim, ul. 3 Maja 8, 05-800 Pruszków

Często zadawane pytania - DED7077V DEDRA

Jak uruchomić kompresor DED7077V?

Zamontuj dwa akumulatory 18V (seria SAS+ALL). Upewnij się, że włącznik jest w pozycji '0'. Podłącz przewód pneumatyczny z szybkozłączką żeńską 1/4" do narzędzia. Przełącz włącznik w pozycję 'I'. Kompresor zacznie napełniać zbiornik do 8 bar, po czym automatycznie się wyłączy.

Jakie akumulatory są potrzebne do DED7077V?

Wymagane są dwa akumulatory litowo-jonowe z linii SAS+ALL o napięciu 18 V każdy. Bez zamontowania obu akumulatorów kompresor nie uruchomi się. Ładowarki i akumulatory należy zakupić oddzielnie.

Jak ustawić ciśnienie robocze?

Po napełnieniu zbiornika pociągnij pokrętło regulatora ciśnienia (rys. A, poz. 2) i obróć: zgodnie z ruchem wskazówek zegara zwiększa ciśnienie, przeciwnie – zmniejsza. Zakres regulacji 0–8 bar. Manometr po prawej stronie pokazuje ustawione ciśnienie.

Jak opróżnić zbiornik z powietrza i skroplin?

Wyłącz kompresor (włącznik w pozycję '0'). Odłącz akumulatory. Zwolnij zawór bezpieczeństwa (pociągnij za kółko) do spadku ciśnienia na 0. Następnie odkręć zawór spustowy (rys. A, poz. 1), aby usunąć skropliny. Zostaw ok. 0,5 bara przed spuszczeniem.

Jaki jest poziom hałasu kompresora?

Poziom ciśnienia akustycznego wynosi 80 dB(A), a poziom mocy akustycznej 90,7 dB(A) (gwarantowany 94 dB(A)). Podczas pracy zawsze używaj środków ochrony słuchu.

Jakie akcesoria można stosować?

Zalecane akcesoria pneumatyczne PANSAM: przewody spiralne (5/10/15 m), pistolety lakiernicze, do pompowania, do przedmuchiwania, do mycia, zestawy końcówek. Można też używać innych narzędzi pneumatycznych z szybkozłączką 1/4".

Jak czyścić filtr powietrza?

Filtr znajduje się z tyłu kompresora. Wykręć go, odkręć pokrywę, wyjmij wkład. Czyść sprężonym powietrzem lub opłucz w wodzie, odsącz i osusz. Montuj tylko suchy. Czynność powtarzaj co ok. 300 godzin pracy.

Jakie są najważniejsze zasady bezpieczeństwa?

Używaj tylko w suchych pomieszczeniach, nie wystawiaj na temperaturę powyżej 40°C. Stosuj wyłącznie akumulatory i ładowarki SAS+ALL. Przed czyszczeniem lub wymianą akcesoriów odłącz akumulatory. Noś ochronniki słuchu. Nie modyfikuj urządzenia.

Co zrobić, gdy kompresor nie uruchamia się?

Sprawdź, czy zamontowane są dwa akumulatory i czy są naładowane. Upewnij się, że włącznik jest w pozycji 'I'. Jeśli nadal nie działa, sprawdź poprawność montażu akumulatorów. W razie uszkodzenia włącznika zgłoś do serwisu.

Jaka jest gwarancja na DED7077V?

Gwarancja wynosi 24 miesiące od daty zakupu na kompresor. Końcówki robocze nie są objęte gwarancją. Naprawy wykonuje serwis Dedra-Exim. Zachowaj kartę gwarancyjną i dowód zakupu.

INSTRUKCJA OBSŁUGI DED7077V DEDRA

Kompresor akumulatorowy 6I 2x18V Instrukcja obsługi z kartą gwarancyjną

CZ

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukji Obsługi we fragmentach albo w całości bez zgody Dedra Exim zabronione Dedra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany te nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

CZ

[e-mail] www.dedra.pl

A

Ostrzeżenie: gorąca powierzchnia / pozor: horký povrch / pozor: horúci povrch / dèmesio: karštas paviršius / uzmanību: karsta virsma / figyelem: forró felület / atenție: suprafața fierbinte / achtung: heisse oberfläche

PL Spis treści

1. Zdjęcia i rysunki
2. Opis urządzenia
3. Przeznaczenie urządzenia
4. Ograniczenie użycia
5. Dane techniczne
6. Przygotowanie do pracy
7. Włączanie urządzenia
8. Użytkowanie urządzenia
9. Bieżące czynności obstługowe
10. Części zamienne i akcesoria
11. Samodzielne usuwanie usterek
12. Kompletacja urządzenia, uwagi końcowe
13. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych
14. Wykaz części do rysunku złożeniowego
15. Karta gwarancyjna

Ogólne warunki bezpieczeństwa zostały dołączone jako oddzielna broszura.

Deklaracja Zgodności WE dołączona jest do urządzenia jako oddzielny dokument. W przypadku braku Deklaracji Zgodności WE prosimy o kontakt z Serwisem Dedra Exim Sp. z o.o.

⚠ UWAGA Podczas pracy urządzeniem zaleca się zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub obrażenia mechanicznego.

Przed przystąpieniem do eksploatacji urządzenia prosimy o zapoznanie się z treścią Instrukcji obsługi. Prosimy o zachowanie Instrukcji obsługi, instrukcji bezpieczeństwa pracy i deklaracji zgodności. Rygorystyczne przestrzeganie wskazówek i zaleceń zawartych w Instrukcji obsługi wpłynie na przedłużenie żywotności Państwa urządzenia.

⚠ UWAGA Podczas pracy należy bezwzględnie przestrzegać wskazówek zawartych w instrukcji bezpieczeństwa pracy.

W razie przekazania urządzenia innej osobie, proszę wręczyć jej również instrukcję obsługi, instrukcje bezpieczeństwa pracy i deklarację zgodności. Firma Dedra-Exim nie odpowiada za wypadki powstałe w wyniku nieprzestrzegania wskazówek bezpieczeństwa pracy. Należy przeczytać uważnie wszystkie instrukcje bezpieczeństwa i instrukcję obsługi. Niestosowanie się do ostrzeżeń i instrukcji może skutkować porażeniem prądem, pożarem i/łub poważnymi obrażeniami.

A UWAGA Urządzenie z linii SAS+ALL zostało zaprojektowane do pracy tylko z ładowarkami i akumulatorami linii SAS+ALL.

Akumulator Li-Ion i ładowarka nie stanowią wyposażenia zakupionego urządzenia i należy nabyć je oddzielnie. Stosowanie akumulatorów i ładowarek innych niż dedykowanych do urządzenia spowoduje utratę praw gwarancyjnych

⚠ UWAGA Zgodnie z Ustawą o Dozorze Technicznym z 2000 r. - Dz. U. 122 poz. 1321 art. 1. ust 15 wraz ze zmianami oraz zgodnie z Warunkami Dozoru Technicznego z 2003 r. - Dz. U. 135 poz. 1269 wraz z załącznikiem, informujemy, że kompresor typu DED7077V (ciśnienie 8 barów i zbiornik 6 litrów) nie podlega dozorowi technicznemu.

2. Opis urządzenia

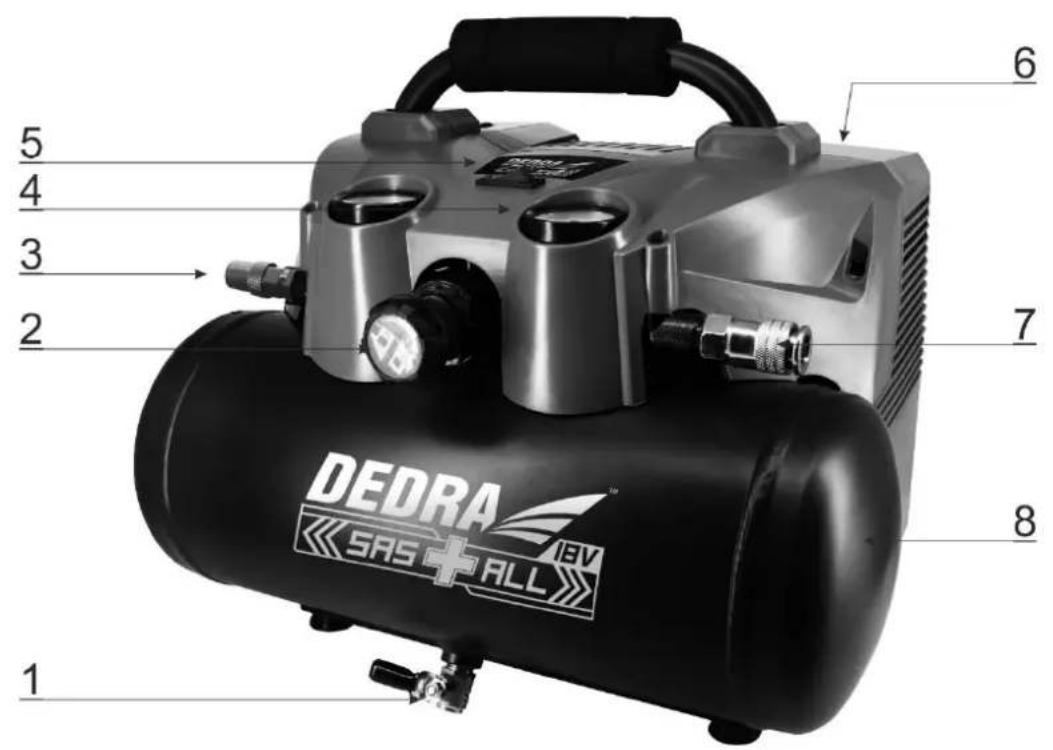

Rys. A: 1. Zawór spustowy, 2. Regulator ciśnienia, 3. Zawór bezpieczeństwa, 4. Manometry, 5. Włącznik, 6. Gniazdo akumulatorów, 7. Szybkozłączka, 8. Zbiornik retencyjny.

3. Przeznaczenie urządzenia

Kompresor przeznaczony jest do sprężania powietrza atmosferycznego i po zastosowaniu odpowiedniego osprzętu może być wykorzystywany do prostych prac związanych z: przedmuchiwaniem (czyszczeniem), pompowaniem, malowaniem itp.

Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.

4. Ograniczenia użycia

Urządzenie może być użytkowane tylko zgodnie z zamieszczonymi poniżej "Dopuszczalnymi warunkami pracy".

Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nieopisane w Instruktu Obsługi będą traktowane za bezprawne i powodują natychmiastową utratę Praw Gwarancyjnych, a deklaracja zgodności straci swoją ważność. Użytkowanie elektronarzędzia niezgodne z przeznaczeniem lub Instrukcją Obsługi spowoduje natychmiastową utratę Praw Gwarancyjnych.

Dopuszczalne warunki pracy

S1 praca ciągła

Stosować tylko wewnątrz pomieszczeń. Zakres temperatur ładowania akumulatorów 10 - 30°C. Nie wystawiać na temperaturę pow. 40°C.

1. Dane techniczne

Model urządzenia	DED7077V
Napięcie pracy [V]	2 x 18V d.c.
Akumulator	Li-Ion

Maksymalne ciśnienie tłoczenia [bar]	8
Maksymalny przepływ powietrza [l/min]	90
Pojemność zbiornika [l]	6
Szybkozłączka [""]	1/4
Emisja hałasu
Poziom ciśnienia akustycznego L_ A [dB(A)]	80
Niepewność pomiaru k_ A [dB(A)]	3
Poziom mocy akustycznej L_wA [dB(A)]	90,7
Niepewność pomiaru k_wA [dB(A)]	3
Gwarantowany poziom mocy akustycznej L_wA [dB(A)]	94
Masa [kg]	9,53

Informacja na temat hałasu.

Emisja hałasu została określona zgodnie z EN 60204-1, wartości podano powyżej w tabeli.

⚠ UWAGA Hałas może spowodować uszkodzenie słuchu, podczas pracy zawsze należy używać środków ochrony słuchu!

Deklarowana wartość emisji hałasu została zmierzona zgodnie ze standardową metodą badania i może być wykorzystana do porównania jednego urządzenia z drugim. Podany powyżej poziom emisji hałasu może być również wykorzystywany do wstępnej oceny narażenia na drgania.

Poziom hałasu podczas rzeczywistego użytkowania elektronarzędzia może się różnić od zadeklarowanych wartości w zależności od sposobu użycia narzędzi roboczych, w szczególności od rodzaju obrabianego przedmiotu oraz od konieczności określenia środków mających na celu ochronę operatora. Aby dokładnie oszacować narażenia w rzeczywistych warunkach użytkowania, należy wziąć pod uwagę wszystkie części cyklu operacyjnego, obejmujące także okresy, gdy urządzenie jest wyłączone lub gdy jest ono włączone, ale nie jest używane do pracy.

6. Przygotowanie do pracy

⚠ UWAGA Wszystkie czynności obsługowe takie jak wymiana końcówki roboczej, należy wykonywać przy odłączonym zasilanlu.

Kompresor po wyjęciu z ópakowania nie wymaga prac przygotowawczych. Ustawić stabilnie kompresor w miejscu przeznaczonym do pracy Kompresor wyposażony jest w gumowe nóżki, które zapewniają stabilną pozycję na płaskich powierzchniach.

Przed podłączeniem akumulatora należy upewnić się, że włącznik jest w stanie „wyłączony” (pozycja „0”).

Zamontowanie akumulatora (2 x 18V)

W prowadnicę akumulatora wsunąć akumulator aż do zablokowania się zatrzasku. Należy zamontować dwa akumulatory 18V, w innym przypadku kompresor nie uruchomi się.

7. Włączanie urządzenia

Podłączyć żądane akcesoria, korzystając z przewodu pneumatycznego zakończonego szybkozłączką żeńską ¼”. Przestawić włącznik w pozycję „włączony” (rys. A, 5)

8. Użytkowanie urządzenia

Aby rozpocząć pracę z kompresorem, do króca przyłączeniowego (rys. A, 7) podłączyć żadaną końcówkę roboczą. Włączyć urządzenie.

Napełnianie zbiornika retencyjnego

Rozpocznie się napełnianie zbiornika. Łącznik ciśnieniowy jest ustawiony i wyregulowany fabrycznie na wartość ciśnienia 8 barów. W chwilli, gdy ta wartość ciśnienia zostanie przez kompresor wytworzona (ciśnienie maksymalne), łącznik ciśnieniowy przerywa podawanie napięcia i zespół napędowy kompresora przestaje tłoczyć powietrze do zbiornika. Po osiągnięciu ciśnienia 8 barów i momencie odlączenia napięcia, poprzez przewód podłączony do stycznika zostaje opróżniona z resztek powietrza głowica i przewód napełniający Podczas pobierania powietrza (praca z osprzętem) i tym samym opróżniania zbiornika do ustawionego fabrycznie minimum (ok. 5,5 bara), łącznik ciśnieniowy ponownie załącza napięcie i zespół kompresora zaczyna tłoczyć powietrze do zbiornika. Cykl sprężania rozpoczyna się od nowa. Opisana powyżej zasada działania odnosi się do sytuacji, gdy włącznik jest w pozycji I. Obsługujący może oczywście przerwać cykl sprężania w każdej chwilli, niezależnie od ciśnienia w zbiorniku (także, gdy nie osiąga ono swojego ustawionego maksimum, czyli 8 barów). By przerwać pracę wystarczy przycisk włącznika ustawić w pozycji O. Dla bezpieczeństwa obsługującego, gdyby łącznik ciśnieniowy nie zadziałą, kompresor wyposażono w zawór bezpieczeństwa (zaworek z kółeczkiem, po lewej stronie manometrów (rys. A, 3).

Praca kompresorem

Kompresor zaopatrzony jest w dwa manometry (rys. 4). Manometr po lewej stronie od pokrętła regulacji ciśnienia (rys. A, 2) jest manometrem wskazującym aktualne ciśnienie w zbiorniku. Manometr po prawej stronie jest manometrem wskazującym ciśnienie zadawane (regulowane) przez operatora. Zakres regulacji ciśnienia zawiera się w granicach 0 - 8 barów. Do regulacji tego ciśnienia służy pokrętło (rys. A, 2).

Po napelnieniu zbiornika należy ustawić ciśnienie na wylocie końcówki. W tym celu należy lekko pociągnąć do siebie pokrętło regulatora ciśnienia, a następnie ustawić żądane ciśnienie robocze. Pokręcanie pokrętem w kierunku przeciwnym do ruchu wskazówek zegara powoduje zmniejszanie ciśnienia na wyjściu, natomiast pokręcanie pokrętem w kierunku zgodnym z ruchem wskazówek zegara powoduje wzrost zadawanego ciśnienia. Po otwarcia wylotu na końcówce roboczej, kompresor rozpocznie tłoczenie powietrza i będzie pracować, podając ciśnienie do węża i końcówki roboczej. Nadmiar powietrza jest odprowadzany przez zawór bezpieczeństwa (zawór nadmiarowo-upustowy). Kompresor będzie pracował bez przerwy do momentu zamknięcia wylotu na końcówce roboczej.

Wyłączanie kompresora

Aby wyłączyć kompresor, należy przestawić włącznik (Rys A, poz 1) w pozycję „0”.

Po wyłączeniu urządzenia należy zawsze opróżnić zbiornik retencyjny.

W tym celu należy zwolnić zawór bezpieczeństwa, pociągając za oczko na zaworze. Opróżnić zbiornik do poziomu, w którym manomentr po lewej stronie regulatora ciśnienia wskaże 0.

Podłączanie, wymianę, odłączanie osprzętu należy dokonywać przy wyłączonym urządzeniu i odłączonym akumulatorze.

Za pomocą kompresora oraz odpowiedniego osprzętu można wykonywać między innymi takie operacje jak:

Czyszczenie sprężonym powietrzem - pistolet do przedmuchiwania z różnymi dyszami

Mycie woda, ropą itp. - pistolet do mycia

Malowanie - pistolet natryskowy

Pompowanie kół samochodowych i materacy dmuchanych - pistolet do pompowania, końcówki robocze

Prace tapicerskie, stolarski – zszywacze pneumatyczne

Do podłączania osprzętu służą winylowe przewody sprężyste o różnych długościach.

9. Bieżące czynności obsługowe

!UWAGA

Wszystkie czynności obsługowe takie jak wymiana końcówki roboczej, należy wykonywać przy odłączonym zasilaniu.

Przed każdym uruchomieniem:

- Sprawdzić czy otwory wentylacyjne silnika nie są zasłonięte lub zabrudzone. W razie konieczności odślonić (np. sprężonym powietrzem) bądź oczyścić szmatką lekko zwilżoną wodą; nie dopuścić, aby woda dostała się do wnętrza urządzenia

Po każdym użyciu:

- Odłączyć od źródła zasilania, aby uniknąć przypadkowego włączenia przez osoby postronne lub podczas przenoszenia.

Po zakończeniu pracy opróżnić zbiornik retencyjny z powietrza do poziomu 0.

Czyszczenie filtra powietrza

Regularnie kontrolować stan zabrudzenia filtrów powietrza. Użytkowanie kompresora w pomieszczeniach zakurzonych i brudnych zanieczyszcza filtr powietrza i prowadzi wprost do nadmiernego zużycia kompresora. Filtr znajduje się z tyłu kompresora. Filtr należy czyścić każdorazowo, po ok. 300 godzinach. Wykręcić filtr powietrza. Odkręcić pokrywę. Czyszczenie wkładu filtra najlepiej prowadzić sprężonym powietrzem lub opłukać go w wodzie, odsączyć i osuszyć, pamiętając jednak by nie montować mokrego. Suchy włożyć w obudowę filtra i zamknąć zapinkami. Zamontować ponownie na kompresorze.

Opróżnianie z cieczy zbiornika retencyjnego

Każdorazowo po pracy oczyszczac zbiornik z wody pochodzącej z kondensacji. Do oczyszczenia zbiornika z resztek wody służy zawór spustowy (rys. A, 1). Po opróżnieniu zbiornika z powietrza i pozostawieniu w nim ciśnienia około 0,5 bara należy odkręcić zawór w celu spuszczenia powietrza i resztek wody.

Przechowywać urządzenie w ciemnym, chłodnym miejscu, w miarę możliwości w oryginalnym opakowaniu.

10. Części zamienne i akcesoria

Zalecane akcesoria

Do pracy kompresorem można stosować akcesoria penumatyczne PANSAM:

A533082 - przewód elastyczny spiralny z szybkozłączką - długość 15 m.

A533081 - przewód elastyczny spiralny z szybkozłączką - długość 10 m.

A533080 - przewód elastyczny spiralny z szybkozłączką - długość 5 m..

A533070 - pistolet lakierniczy dolny, A533060 - pistolet lakierniczy górny, A533050 - pistolet do pompowania z manometrem. A533040 - pistolet do ropowania (mycia) A533031 - pistolet do przedmuchiwania długi, A533030 - pistolet do przedmuchiwania krótki, A533020 - komplet akcesoriów 6-cio elementowy, A533010 - komplet akcesoriów 5-cio elementowy

Ładowarki i akumulatory

Elektronarzędzie z linii SAS+ALL można wyposażć w każdy akumulator i ładowarkę z linii SAS+ALL.

W celu zakupu części zamiennych i akcesoriów należy skontaktować się z Serwisem Dedra-Exim. Dane kontaktowe znajdują się na stronie 1 instrukcji. Przy zamawianiu części zamiennych prosimy podać numer PARTII umieszczony na tabliczce znamionowej oraz numer części z rysunku złożeniowego. W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w Karcie Gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), lub przesłać do Serwisu Centralnego DEDRA - EXIM. Prosimy uprejemie dołączyć kartę gwarancyjną wystawioną przez Importera. Bez tego dokumentu naprawa będzie traktowana jako pogwarancyjna. Po okresie gwarancyjnym naprawy wykonuje Serwis Centralny. Uszkodzony produkt należy przesłać do Serwisu (koszty wysyłki pokrywa użytkownik).

11. Samodzielne usuwanie usterek

UWAGA

Przed przystąpieniem do samodzielnego usuwania usterek należy odłączyć urządzenie od źródła zasilania i upewnić się,

że nie działa.

PROBLEM	PRZYCZYNA	ROZWIAZANIE
Urządzenie nie działa	Uszkodzony włącznik Rozładowany akumulatorŻle zamontowany akumulator	Przekazać urządzenie do serwisuNaładować akumulatorZamocować poprawnie
Urządzenie rusza z trudem	Rozładowany akumulator	Naładować prawidłowo akumulatorZmniejszyć obciążenie

	Przekroczone dopuszczalne parametry pracy
Silnik przegrzewa się	Zapchane otwory wentylacyjne Przekroczone dopuszczalne parametry pracy	Oczyścić otwory Wyłączyć urządzenie, odłożyć pracę na czas całkowitego ostygnięcia urządzenia

12. Kompletacja urządzenia,

Kompletacja: 1. Kompresor akumulatorowy DED7077V – 1 sztuka, 2. Końcówki do pompowania 8 sztuk.

13. Informacja dla użytkowników o pozbywaniu się zużytych urządzeń elektrycznych i elektronicznych (dotyczy użytkowników domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z innymi odpadami. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego

użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami. Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej

W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się urządzeń w krajach poza Unią Europejską.

Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

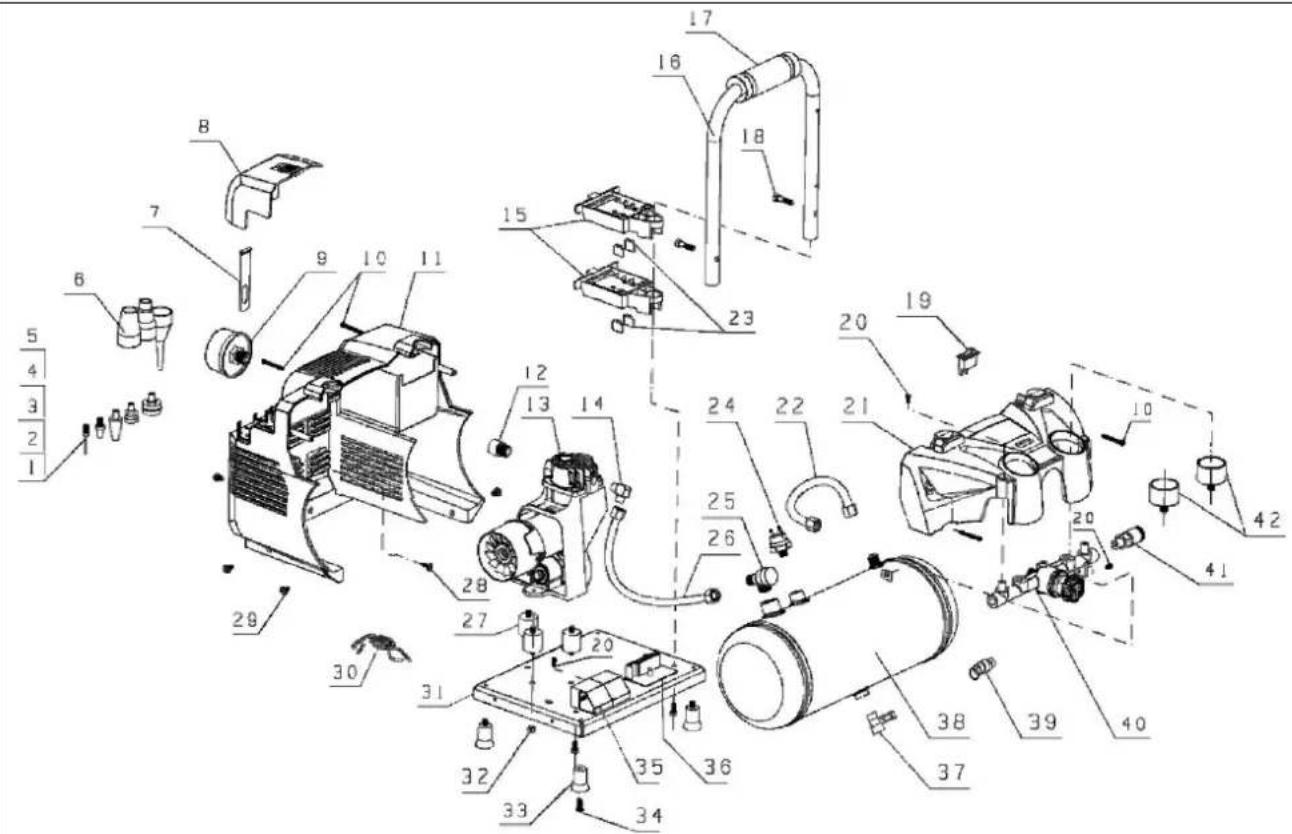

14. Wykaz części do rysunku złożeniowego

LP	Nazwa części	LP	Nazwa części
1	Końcowka do pompowania	22	Przewód ciśnieniowy wylotowy
2	Dysza mosiężna	23	Gniazdo akumulatora
3	Dysza standardowa	24	Przełącznik ciśnieniowy
4	Złączka mosiężna	25	Trójnik
5	Przejściówka	26	Przewód ciśnieniowy wlotowy
6	Końcówki do pompowania materacy	27	Amortyzator
7	Ściągacz plastikowy	28	Śruba ST4x18
8	Pokrywa schowka na akcesoria	29	Wkręt M5x10
9	Filtr powietrza	30	Cewka
10	Wkręt ST4 X 30	31	PCB
11	Obudowa część tylna	32	Nakrętka
12	Przyłącze filtra	33	Stopka
13	Sprężarka kpl.	34	Wkręt M6x14
14	Kolano aluminiowe	35	Płytka PCB
15	Prowadnica akumulatora	36	Ramka płytki PCB
16	Przewód powietrzny	37	Zawór spustowy
17	Uchwyt	38	Zbiornik retencyjny 6l
18	Wkręt M6 X 25	39	Zawór bezpieczeństwa
19	Włącznik	40	Korpus przyłączeniowy
20	Wkręt M4x10	41	Szybkozłączka
21	Obudowa część przednia	42	Manometr

Karta gwarancyjna

na

Kompresor akumulatorowy 2x18V

Nr katalogowy: DED7077V nr partii: ....

(zwane dalej Produktem)

Data zakupu Produktu: ......

Pieczęć sprzedawcy

Data i podpis sprzedawcy: ....

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

Data i miejsce Podpis Użytkownika

I. Odpowiedzialność za Produkt:

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.

2. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.

3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.

4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawniła się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymian: wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.

5. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji:

Elementy Produktu	Czas trwania ochrony gwarancyjnej
Kompresor	24 miesiące, licząc od daty zakupu Produktu uwidocznionej w niniejszej Karcie Gwarancyjnej
Końcówki robocze	Nie objęte gwarancją

III. Warunki skorzystania z gwarancji:

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w instrukcji obsługi.

2. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.

3. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.

4. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:

a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;

b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;

c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika;

d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;

e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.

f. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym:

g. numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;

h. plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

1. Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna:

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.

2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.

3. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji“).

5. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

6. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.

7. Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.

8. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.

9. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).

10. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać.

Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

Obsah

(tykajúce są domácností)

z o.o., ul. 3 Maja 8, 05-800 Pruszków.
