Typ produktu	Okap kuchenny
Marka	Akpo
Model	WK-9 Milano
Szerokość	90 cm
Głębokość	50 cm
Wysokość (bez komina)	30 cm
Waga	12 kg
Zasilanie	220-240 V / 50 Hz
Moc silnika	200 W
Maksymalna wydajność wyciągu	650 m³/h
Poziom hałasu (maks.)	65 dB
Liczba biegów	3
Oświetlenie	2 x LED 3 W
Filtr	Aluminiowy filtr przeciwtłuszczowy, możliwość mycia w zmywarce
Filtr węglowy (opcjonalnie)	Tak, do wersji z recyrkulacją
Sterowanie	Przyciskowe
Materiał obudowy	Stal nierdzewna / szkło
Kolor	Stal nierdzewna
Rodzaj instalacji	Kominowa, możliwość recyrkulacji
Średnica wylotu powietrza	150 mm
Klasa energetyczna	A
Bezpieczeństwo	Wyłącznik przeciążeniowy, system automatycznego wyłączania
Części zamienne	Filtry aluminiowe i węglowe, żarówki LED

Często zadawane pytania - WK-9 Milano Akpo

Jak wyczyścić filtr w okapie Akpo WK-9 Milano?

Filtr aluminiowy można myć w zmywarce lub ręcznie w ciepłej wodzie z detergentem. Należy go suszyć przed ponownym zamontowaniem. Filtr węglowy wymienia się co 3-6 miesięcy w zależności od użytkowania.

Czy okap WK-9 Milano może pracować w trybie recyrkulacji?

Tak, okap może pracować w trybie recyrkulacji po zamontowaniu filtra węglowego. W tym trybie powietrze jest oczyszczane i zawracane do pomieszczenia.

Jakie są wymiary okapu Akpo WK-9 Milano?

Szerokość wynosi 90 cm, głębokość 50 cm, a wysokość bez komina to 30 cm. Szczegółowe wymiary znajdują się w instrukcji.

Jaka żarówka pasuje do okapu WK-9?

Okap jest wyposażony w oświetlenie LED o mocy 3 W. W razie potrzeby wymiany należy użyć oryginalnej żarówki LED Akpo lub kompatybilnej o takich samych parametrach.

Jak często należy wymieniać filtr węglowy?

Zaleca się wymianę filtra węglowego co 3-6 miesięcy, w zależności od intensywności użytkowania okapu. Regularna wymiana zapewnia skuteczne usuwanie zapachów.

Okap nie włącza się – co robić?

Sprawdź, czy przewód zasilający jest podłączony i czy bezpiecznik nie jest wyłączony. Jeśli to nie pomoże, skontaktuj się z serwisem.

Jaki jest maksymalny poziom hałasu okapu?

Maksymalny poziom hałasu wynosi około 65 dB na najwyższym biegu. Na niższych biegach jest cichszy.

Czy okap można zamontować pod szafką?

Tak, okap jest przeznaczony do montażu pod szafką kuchenną. Należy zachować minimalną odległość od płyty grzewczej zgodnie z instrukcją (zwykle 65-75 cm dla kuchenek elektrycznych, 75-85 cm dla gazowych).

Jak wyregulować bieg w okapie?

Okap posiada 3 biegi. Aby zmienić bieg, naciśnij przycisk oznaczony odpowiednią cyfrą. Przycisk z symbolem wyłącza okap.

Gdzie znaleźć instrukcję obsługi Akpo WK-9 Milano?

Instrukcję można pobrać w formacie PDF na stronie notice-facile.com lub bezpośrednio od producenta.

INSTRUKCJA OBSŁUGI WK-9 Milano Akpo

Przedsiębiorstwo Produkcyjno-Handlowe

"AKPO" Spółka Jawna

05-080 Izabelin-Laski; ul. Łąkowa 10

www.akpo.pl

Zakład:

06-430 Sońsk; ul. Ciechanowska 26

Tel. [phone]

Serdecznie gratulujemy Państwu dokonania trafnego wyboru. Nasze urządzenia projektowane i wykonywane są z myślą o spełnieniu Państwa oczekiwań i z pewnością będą stanowić część nowocześnie wyposażonego gospodarstwa domowego. Jesteśmy przekonani, że nowoczesne, funkcjonalne i praktyczne urządzenia, wyprodukowane z najwyższej jakości materiałów, spełnią wszystkie Państwa wymagania.

Przed przystąpieniem do montażu i użytkowania zakupionego okapu prosimy o dokładne zapoznanie się z treścią niniejszej instrukcji, a także zawartych w niej reguł bezpieczeństwa użytkowania. Życzymy satysfakcji i zadowolenia z wyboru okapu naszej firmy.

akpo

UWAGA:

• W czasie prac montażowych należy przestrzegać obowiązujących przepisów dotyczących odprowadzania powietrza.
• Gdy okap nad kuchenny jest używany w tym samym czasie co przyrządy spalające gaz lub inne paliwa, pomieszczenie powinno być odpowiednio wentylowane. Powietrze z okapu nie powinno być odprowadzane do kanału kominowego służącego do odprowadzania spalin z przyrządów spalających gaz lub inne paliwa.
• Przed podłączeniem okapu do prądu należy sprawdzić, czy napięcie i częstotliwość prądu zasilającego odpowiada danym podanym na tabliczce znamionowej urządzenia. Okap musi być podłączony do łatwo dostępnego gniazdka. Niedopuszczalne jest usuwanie wtyczki i podłączanie na stałe okapu do zasilania.
• Okap należy podłączyć tylko do gniazda sieciowego posiadającego sprawnie działające uziemienie.
• Jeżeli czyszczenie i konserwacja nie jest wykonywana zgodnie z instrukcją, istnieje ryzyko pożaru.
• W przypadku użytkowania kuchenki gazowej nie wolno pozostawiać odkrytego płomienia.
• Jeżeli przewód zasilający nieodłączalny ulegnie uszkodzeniu, to powinien on być wymieniony u wytwórcy lub u pracownika zakładu serwisowego albo przez wykwalifikowana osobę w celu uniknięcia zagrożenia.
• Producent nie ponosi odpowiedzialności z powodu nieprzestrzegania przepisów dotyczących instalacji i konserwacji oraz nieprawidłowej obsługi okapu. Dostępne części mogą stać się gorące podczas gotowania na kuchni.
• Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.
• Okap ze względu na niebezpieczeństwo wystąpienia pożaru powinien być czyszczony minimum raz w miesiącu.
• Do montażu okapu należy używać tylko takich wkrętów i urządzeń mocujących jakie zostały zamieszczone w komplecie do montażu okapu.
• Jeżeli instrukcja obsługi kuchni gazowej lub elektrycznej nakazuje zastosować inny, większy dystans od okapu niż 65 cm, to należy się do tego zastosować.

1. INFORMACJE OGÓLNE

Okap kuchenny MANADO został zaprojektowany do usuwania oparów kuchennych w trybie wyciągowym (przewody poprowadzone na zewnątrz). Jest przeznaczony do mocowania nad gazową lub elektryczną płytą grzewczą. Posiada niezależne oświetlenie oraz zewnętrzną turbinę wyciągową.

UWAGA:

Prosimy zachować dowód zakupu w celu ewentualnej reklamacji. Bez tych dokumentów gwarancja jest nieważna.

Producent zrzeka się odpowiedzialności za uszkodzenia i obrażenia powstałe wskutek montażu i użytkowania niezgodnego z instrukcją obsługi zawartą w niniejszym tekście.

UWAGA:

Powietrze z okapu nie powinno być odprowadzane do kanału kominowego służącego do odprowadzania spalin z przyrządów spalających gaz lub inne paliwa.

3. PODŁĄCZENIE ELEKTRYCZNE

Przed podłączeniem okapu do prądu należy sprawdzić, czy napięcie i częstotliwość prądu zasilającego odpowiada danym podanym na tabliczce znamionowej urządzenia. Okap musi być podłączony do łatwo dostępnego gniazdka. Niedopuszczalne jest usuwanie wtyczki i podłączanie na stałe okapu do zasilania. Okap należy podłączyć do zasilania po niniejszym montażu.

4. OBSŁUGA

Okap MANADO jest wyposażony w sterowanie elektroniczne.

Okapem można sterować tylko za pomocą pilota

Rys.1

Definicja przycisków (Rys.1)

1 - TIMER

Uruchamia czasowy wyłącznik okapu,

2 - MINUS

Reguluje prędkość turbiny w dół, aż do wyłączenia,

3 - PLUS

Włącza turbinę i reguluje prędkość turbiny w górę,

4 - OŚWIETLENIE

Włączenie i wyłączanie oświetlenia,

Prędkości turbiny

Prędkości najniższą i średnią stosuje się przy normalnych warunkach oraz małym natężeniu oparów, natomiast prędkość najwyższą stosować przy dużym stężeniu oparów kuchennych, np. podczas smażenia. Należy zwrócić uwagę na to, aby uruchomić okap w momencie rozpoczęcia gotowania. Wpływa to korzystnie na efektywność pracy okapu.

Prędkość intensywna (tylko z turbiną 800 m³/h)

Włączając prędkość okapu na najwyższy bieg 4 przyciskiem + (D) rys.9 okap przechodzi w tryb intensywny. Przejście w tryb intensywny sygnalizowane jest pulsowaniem cyfry „4” przez 7 minut od momentu włączenia tego biegu. Po upływie 7 minut okap przechodzi na niższy bieg nr „3”

5. CZYSZCZENIE I KONSERWACJA

Regularna konserwacja i czyszczenie zapewni dobre właściwości użytkowe i niezawodność, jednocześnie przedłużając żywotność okapu.

Należy zwracać szczególną uwagę, aby filtry tłuszczowe były wymieniane zgodnie z zaleceniami producenta.

FILTR ALUMINIOWY

Filtr przeciw tłuszczowy (Rys.2) należy czyścić w zależności od intensywności gotowania minimum raz w miesiącu. W celu wyczyszczenia filtra tłuszczowego należy go wymontować i umyć ciepłą wodą z dodatkiem środków rozpuszczających tłuszcz lub w zmywarce do naczyń, ustawiając go pionowo.

Przy czyszczeniu filtra przeciw tłuszczowego należy zwrócić uwagę na to, aby nie uszkodzić siatki. Po opłukaniu i wysuszeniu należy ponownie zamontować filtr w okapie. Gdy filtr przeciw tłuszczowy nie jest regularnie czyszczony, zużywa się szybciej i okap traci na wydajności.

Instalacja oświetleniowa w MANADO składa się z panelu świetlnego o mocy 38W (rys.3).

Jeżeli Panel Świetlny (Rys. 3) ulegnie uszkodzeniu (przepaleniu) to powinien być zastąpiony oryginalnym Panelem Świetlnym dostępnym u wytwórcy lub w specjalnym zakładzie naprawczym i wymieniony przez wyspecjalizowanego serwisanta.

7. CZYSZCZENIE

Przed czyszczeniem należy odłączyć kabel zasilający z gniazdka prądowego. Do czyszczenia okapu z zewnątrz należy używać wilgotnej szmatki z nieżracym środkiem czyszczącym. Można używać delikatnych środków myjących takich jak np. płyn do mycia naczyń, płyn do mycia szyb.

Środki takie jak np. odkamieniacze i płyny do mycia sanitariatów mogą powodować uszkodzenia metalu lub powierzchni lakierniczych i utratę gwarancji.

NSTRUKCJA MONTAŻU

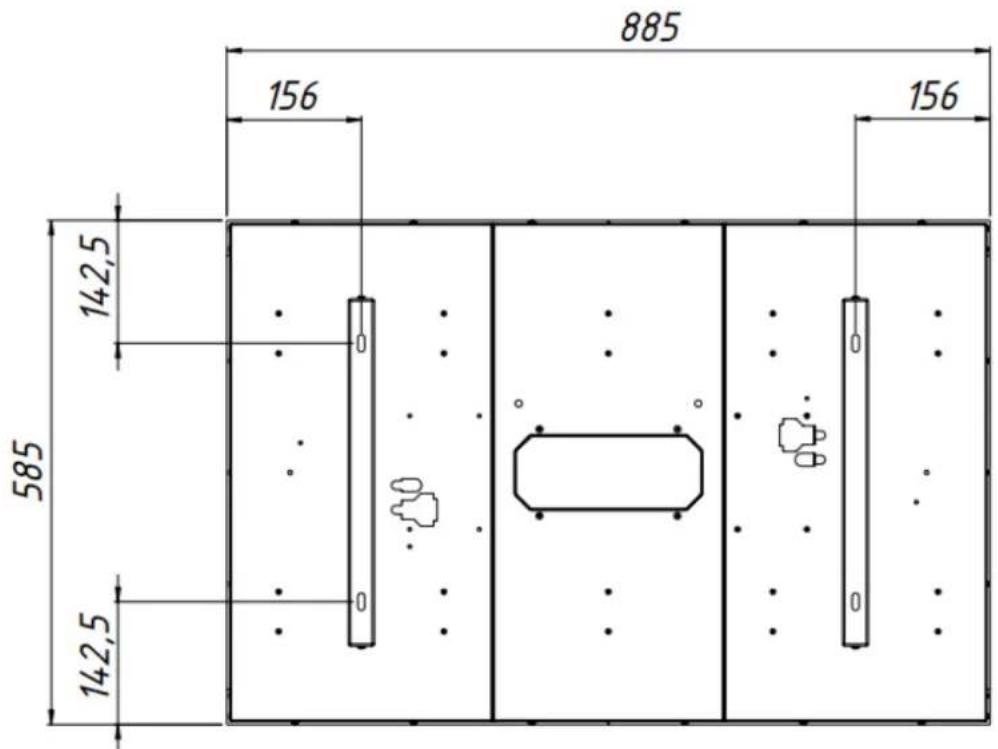

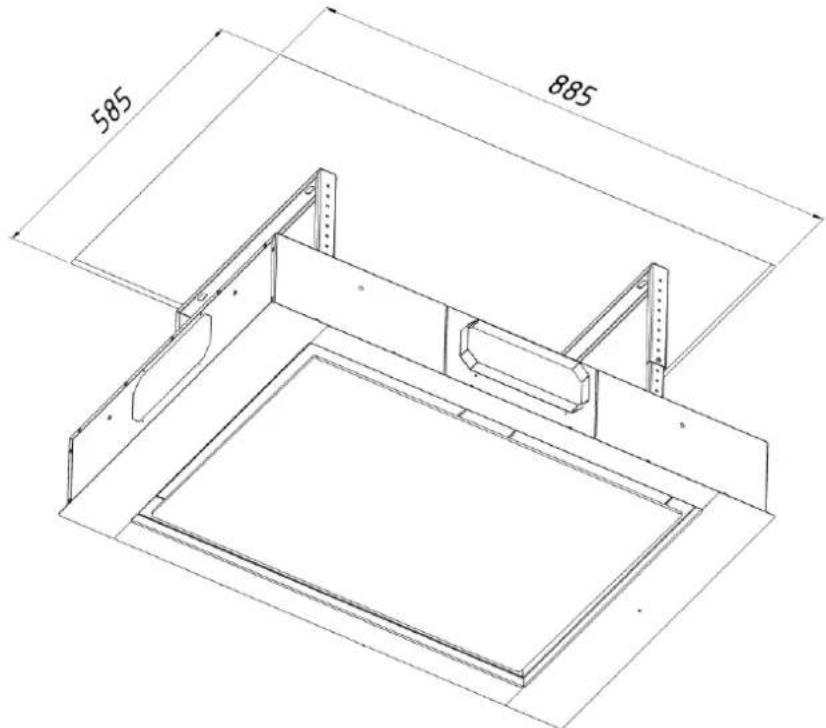

Aby zamontować okap należy w płycie karton-gips wyciąć otwór o wymiarach 885x585mm (Rys.4)

Rys.4

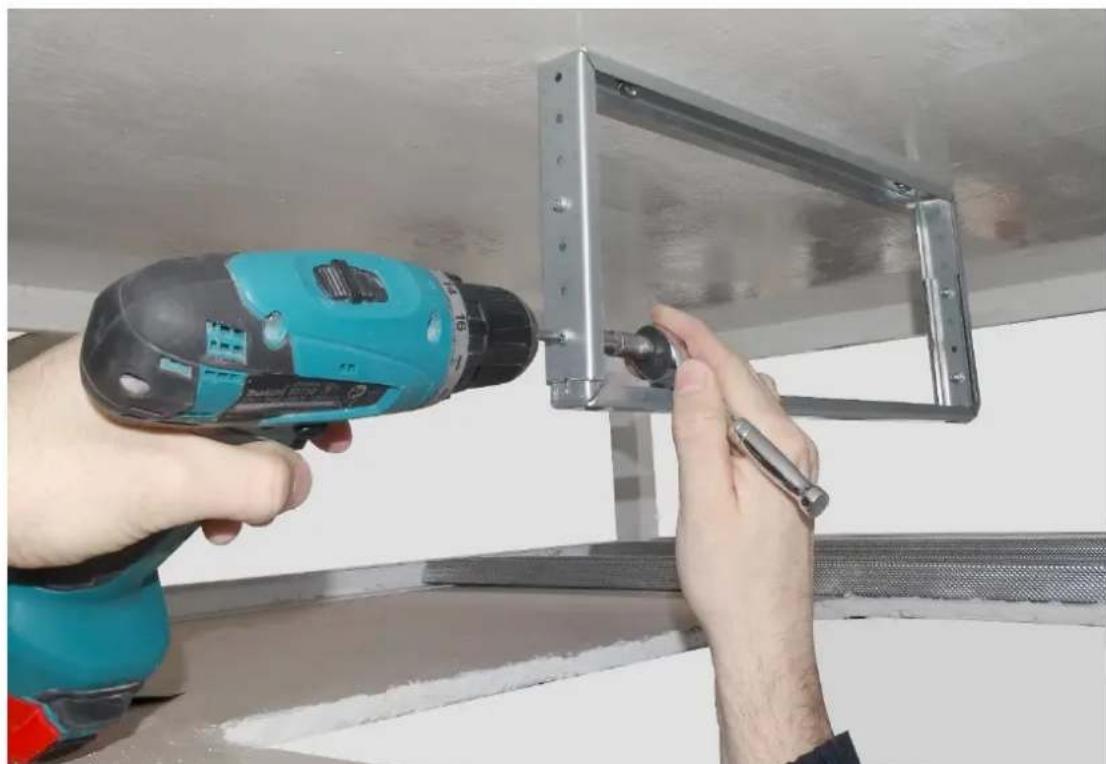

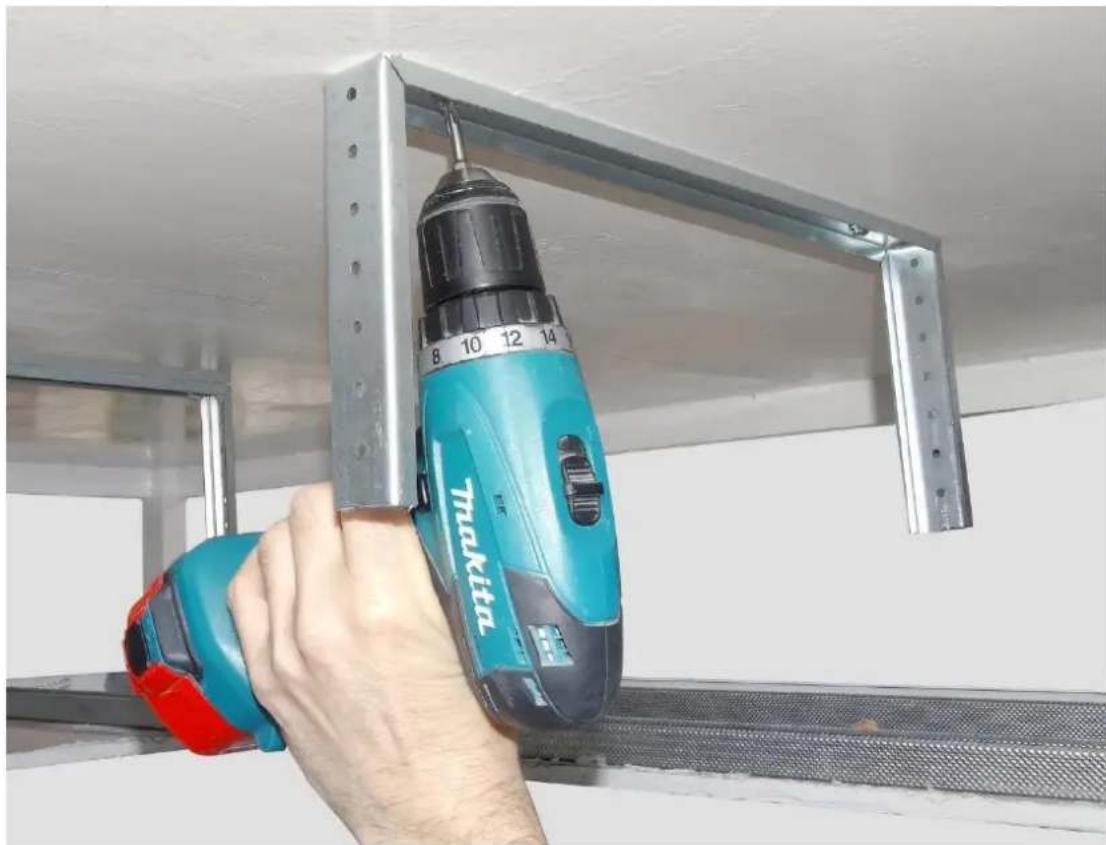

Przy pomocy kołków rozporowych 6x80 przymocować stelaż do sufitu. Do wywiercenia otworu należy użyć wiertła ∅10 (Rys.4-1, Rys.4-2)

Rys.4-1

Skręcić górną część stelaża z dolną przy pomocy śrub M4x10 i nakrętki samo kontrującej M4 (w razie potrzeby stelaż można skrócić) ( Rys.4-3)

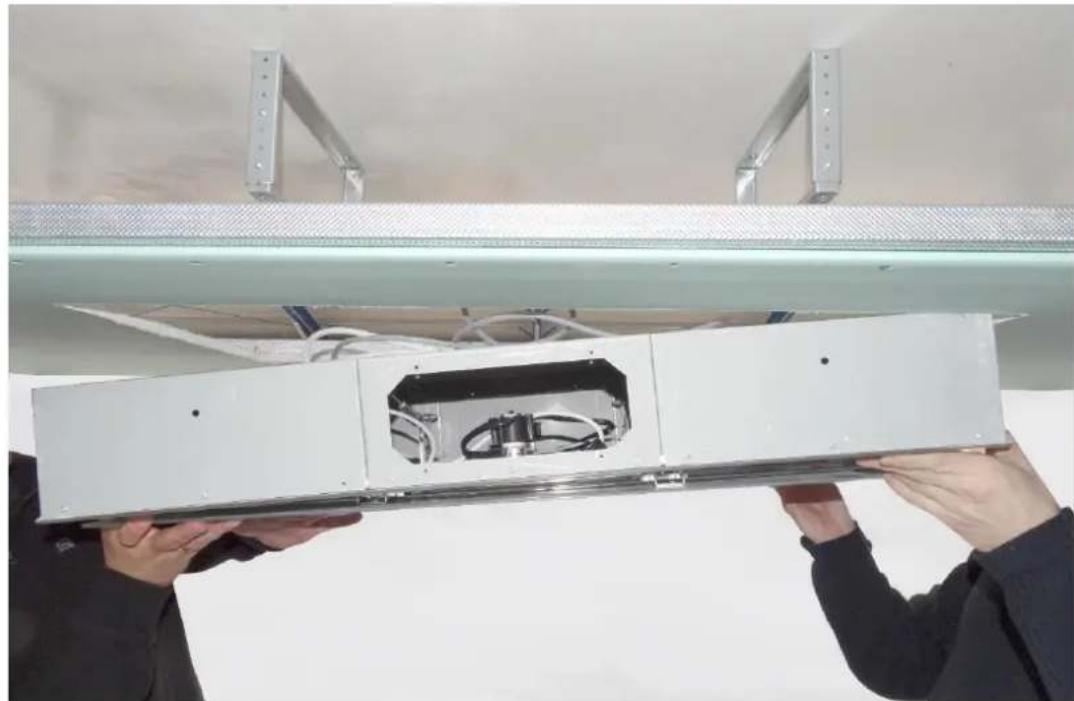

Wkładamy korpus okapu w wycięty otwór o wymiarach 885x585mm (Rys. 4-4). Korpus okapu łączymy ze stelażem przy pomocy śrub M4x20. Aby przykręcić korpus należy otworzyć klapkę wyjąć filtry aluminiowe. W otwory wkładamy śruby i przykręcamy do stelaża. (Rys. 4-5)

Po przykręceniu okapu do stelażu należy wyłamać blachę wylotu powietrza (według potrzeby na jednym z boków albo górze okapu)

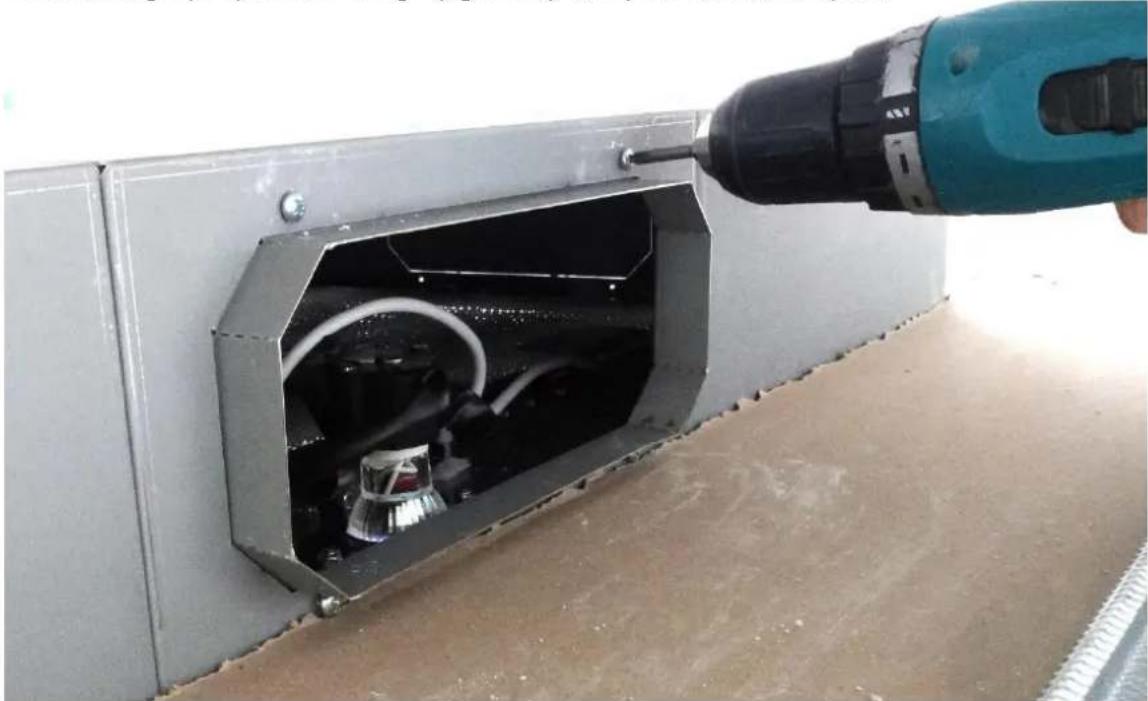

Do otworu przykręcić kołnierz przy pomocy wkrętów 3,9x6,5 ( Rys.5)

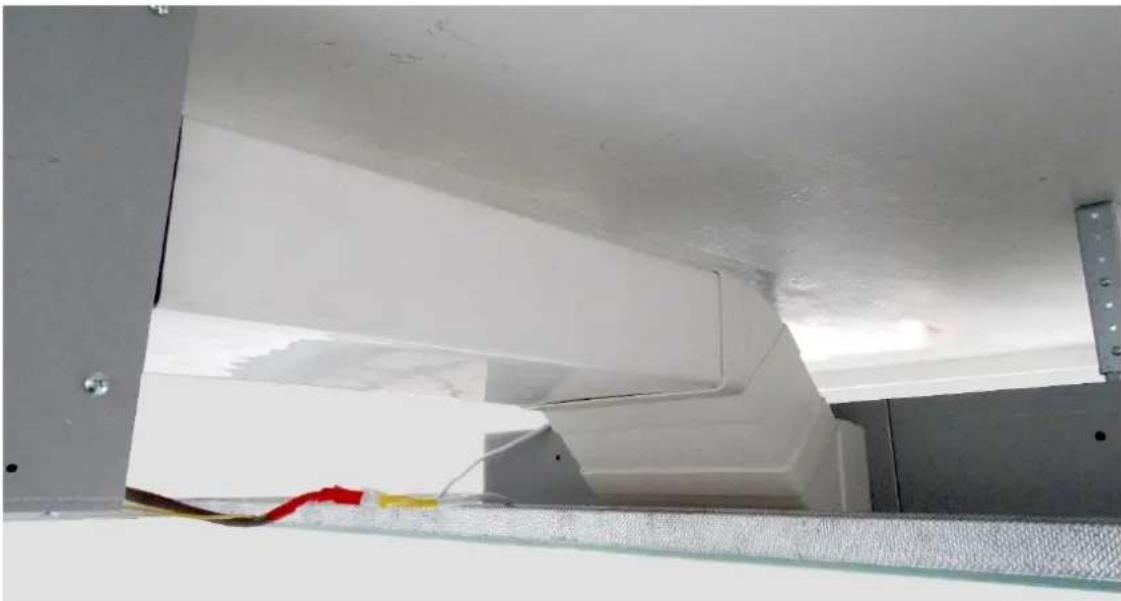

Korpus okapu z turbiną łączymy przy pomocy kanałów wentylacyjnych 220x90mm. Kanały należy dokupić w własnym zakresie. Turbina może znajdować się w odległości do 10 m od korpusu okapu. Aby zmniejszyć głośność okapu turbinę można zamontować np. na strychu, poddaszu, w garderobie.(Rys.6)

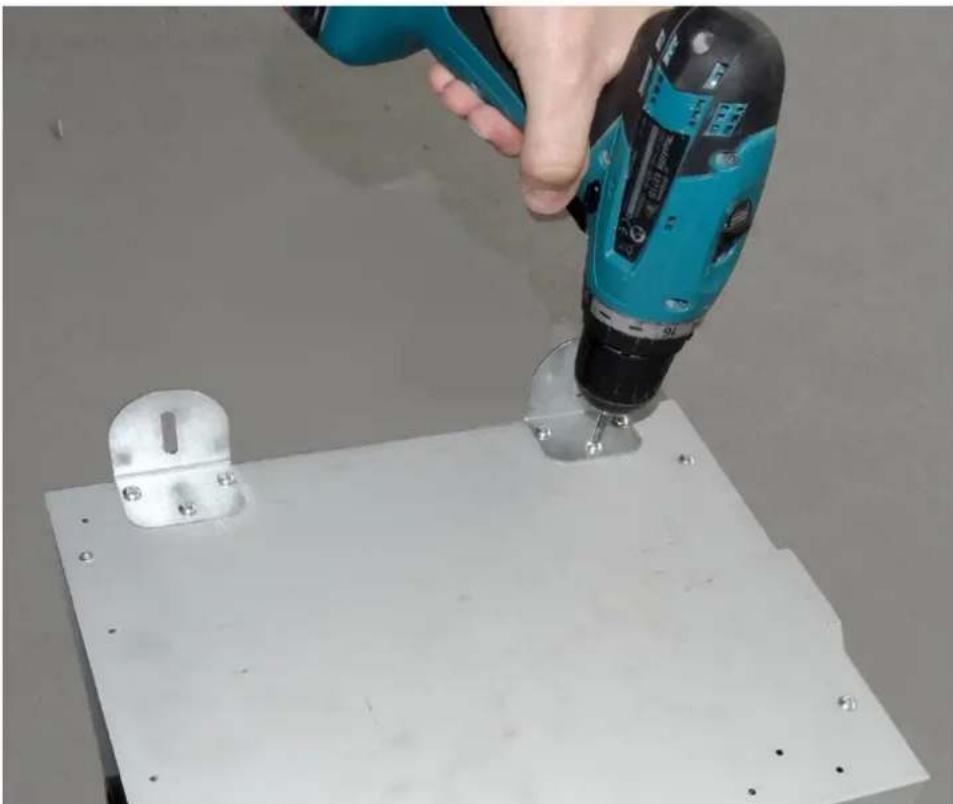

Przed montażem turbin należy przykręcić do jej obudowy uchwyty przy pomocy wkrętów 3,9x6,5 (Rys.7)

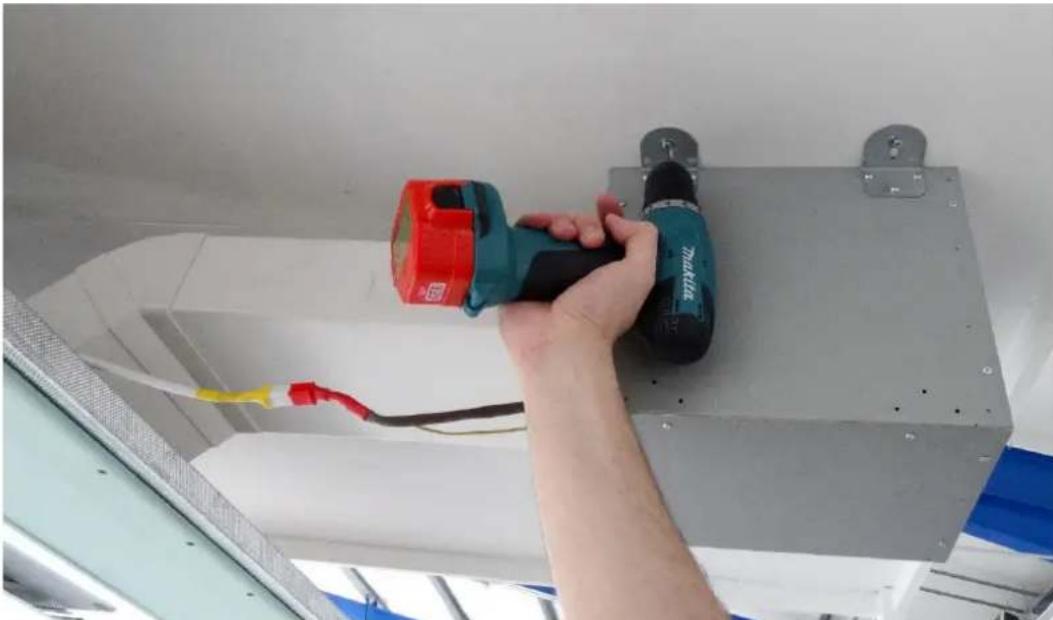

Turbinę mocujemy za pomocą kołków rozporowych a następnie łączymy przewód zasilający (Rys.8)

Turbina ma wylot ∅150mm. Turbinę z otworem wentylacyjnym łączymy przy pomocy rur PVC lub rur spiro.

UWAGA:

Wymagane jest wykonanie klapki rewizyjnej dla turbiny zewnętrznej o wymiarach umożliwiających wymianę turbiny.

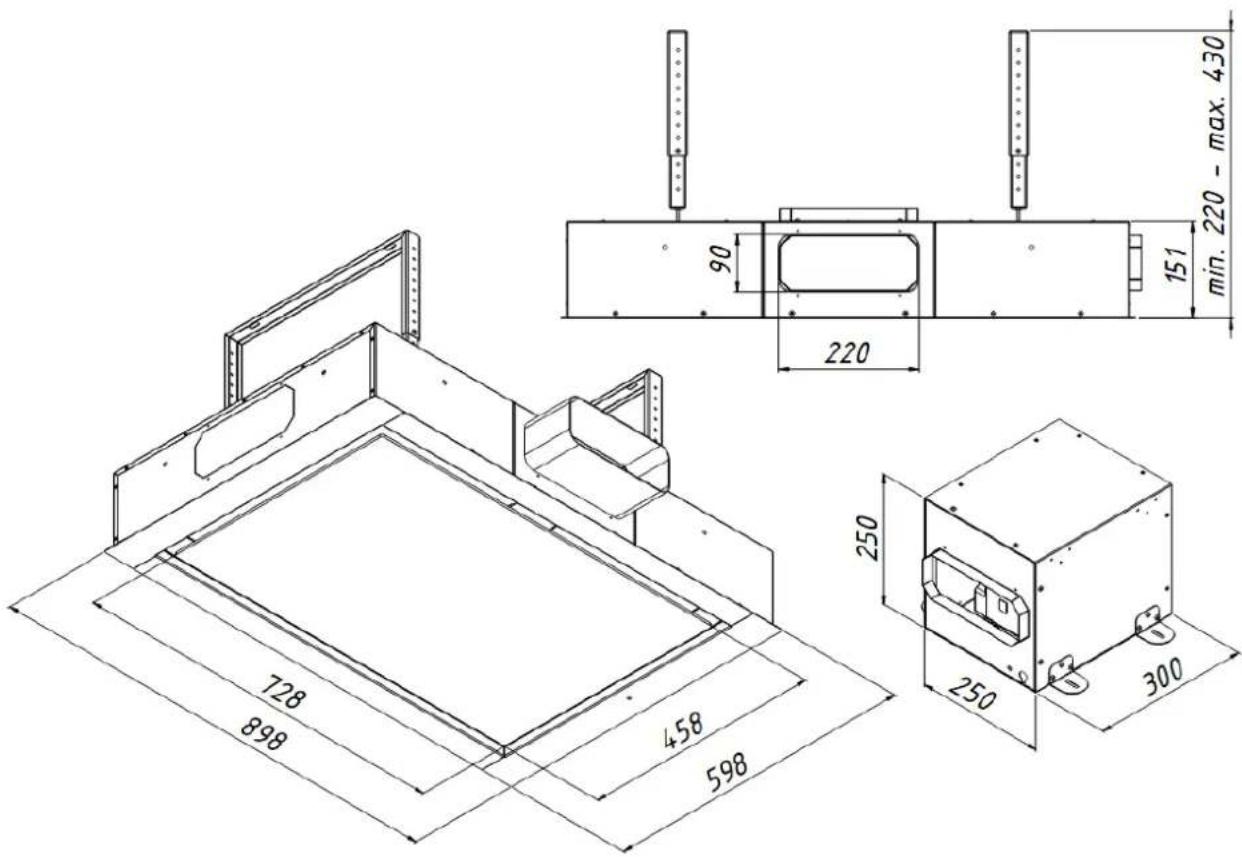

Wymiary okapu Wk-9 Milano 90

Rys.10

OCHRONA ŚRODOWISKA

Symbol przekreślonego kosza oznacza, że produktów elektrycznych oraz baterii do nich (jeśli występują) po okresie ich użytkowania, nie można wyrzucać wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Użytkownik ma obowiązek oddać zużyty produkt oraz baterie (jeśli występują) do podmiotu prowadzącego zbieranie zużytego sprzętu elektrycznego i elektronicznego, tworzącego system zbierania takich odpadów - w tym do odpowiedniego sklepu, lokalnego punktu zbiórki lub jednostki gminnej. Zużyty sprzęt oraz baterie mogą mieć szkodliwy wpływ na środowisko i zdrowie ludzi z uwagi na potencjalną zawartość niebezpiecznych substancji, mieszanin oraz części składowych.

Gospodarstwo domowe spełnia ważną rolę w przyczynianiu się do ponownego użycia i odzysku surowców wtórnych, w tym recyklingu, zużytego sprzętu. Na tym etapie kształtuje się postawy, które wpływają na zachowanie wspólnego dobra jakim jest czyste środowisko naturalne.

Rys. A

WARUNKI GWARANCJI

1. PPH AKPO udziela gwarancji na sprawne działanie urządzenia.
2. Warunkiem uznania gwarancji jest okazanie przez Nabywcę oryginalnego dowodu zakupu.

3. Gwarancja obowiązuje wyłącznie na terenie Rzeczypospolitej Polskiej.

4. Stwierdzone w okresie gwarancji wady lub uszkodzenia sprzętu, zostaną bezpłatnie usunięte w terminie:

5. 14 dni roboczych od daty dostarczenia sprzętu do punktu serwisowego przez Nabywcę towaru

6. 21 dni roboczych od daty zgłoszenia reklamacji, gdy uszkodzenie zostało zgłoszone telefonicznie na ogólnopolski numer serwisowy

- 30 dni roboczych od daty zgłoszenia reklamacji przez sklep, w którym dokonano zakupu lub w przypadku, gdy naprawa wymaga importu części zamiennych.

1. Okres gwarancji dla użytkownika wynosi 36 miesięcy od daty sprzedaży.

2. Nabywcy w okresie gwarancji przysługuje prawo wymiany sprzętu na nowy w przypadku niemożności dokonania naprawy. Decyzję taką podejmuje Dział Serwisu i Reklamacji AKPO. Wymiany sprzętu na wolny od wad dokonuje sklep, w którym dokonano zakupu sprzętu.

3. Gwarant ma prawo odmówić wymiany sprzętu, o której mowa w punkcie 6 w przypadku stwierdzenia jakichkolwiek uszkodzeń mechanicznych lub chemicznych świadczących o nieprawidłowym użytkowaniu bądź konserwacji urządzenia.

4. Gwarancja nie obejmuje :

- uprawnienia do żądania wykonania czynności, za które zgodnie z instrukcją obsługi odpowiedzialny jest użytkownik, w tym: instalacji i podłączenia urządzeń, konserwacji, wymiany filtrów węglowych, wymiany żarówek oraz regulacji urządzeń,

- usterek powstałych na skutek nieprawidłowego użytkowania sprzętu, niedbalstwa, a także uszkodzeń powstałych przez dostanie się zanieczyszczeń lub ciał obcych do środka urządzenia, - uszkodzeń mechanicznych, termicznych i chemicznych oraz powstałych w wyniku działania sił zewnętrznych (skoki napięcia, wyładowania atmosferyczne)

- elementów ze szkła, plastiku oraz wszelkiego rodzaju przebarwień, odprysków i wgnieceń.

1. Nabywca traci prawa gwarancyjne w przypadku:

- samowolnych napraw i zmian konstrukcyjnych dokonanych przez osoby nie upoważnione,

- niewłaściwej lub niezgodnej z instrukcją instalacji lub eksploatacji urządzenia.

1. Sprzęt przeznaczony jest co do zasady do eksploatacji w warunkach indywidualnego gospodarstwa domowego. Okres gwarancji na sprzęt wykorzystywany do celów zarobkowych ulega skróceniu do 6 miesięcy.

2. Okres gwarancji przedłuża się o czas trwania naprawy.

3. Nabywca zobowiązany jest zachować nieuszkodzone opakowanie fabryczne wraz z wypełnieniem. W szczególnych przypadkach konieczne jest odesłanie sprzętu do producenta. Za uszkodzenia mechaniczne powstałe na skutek nieodpowiedniego zapakowania sprzętu na czas transportu Gwarant nie ponosi odpowiedzialności.

4. W przypadku oczywistej bezzasadności zgłoszenia reklamacyjnego, w szczególności, gdy nie wystąpiła wada sprzętu lub zaistniały okoliczności wyłączające odpowiedzialność Gwaranta, Gwarant odmawia dokonania naprawy/wymiany sprzętu w ramach udzielonej Gwarancji, przedstawiając jednocześnie Nabywcy uzasadnienie zajętego stanowiska. W takiej sytuacji użytkownikowi służy prawo do dokonania naprawy za odpłatnością stosowną do wykonywanych czynności.

5. Gwarancja niniejsza nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową.

6. W sprawach nieuregulowanych warunkami niniejszej karty gwarancyjnej, zastosowanie mają odpowiednie przepisy Kodeksu Cywilnego
