Typ produktu	Pralka wolnostojąca
Model	EWZF528BP
Marka	Electrolux
Pojemność (kg)	8
Maksymalna prędkość wirowania (obr/min)	1400
Klasa energetyczna	A+++
Wymiary (wys. x szer. x gł., mm)	850 x 600 x 600
Masa netto (kg)	73
Napięcie zasilania	220-240 V, 50 Hz
Natężenie prądu	10 A
Poziom hałasu (wirowanie, dB(A))	76
Programy prania	Bawełna, Syntetyki, Delikatne, Wełna, Pranie ręczne, Szybkie 30 min, Mix, Eco, Jedwab, Sport
Funkcje specjalne	Time Manager, ProfiEco, Stain Guide, Safe&Sound
System zabezpieczeń	Blokada dzieci, zabezpieczenie przed przepełnieniem, kontrola piany
Funkcja czyszczenia bębna	Tak
Konserwacja filtra	Regularnie czyścić filtr odpływu
Czyszczenie dozownika	Wyjmować i czyścić przegrodę dozownika
Dostępność części zamiennych	Minimum 10 lat od daty zakupu
Gwarancja	2 lata (standardowa)

Często zadawane pytania - EWZF528BP ELECTROLUX

Jak wyczyścić filtr w pralce Electrolux EWZF528BP?

Aby wyczyścić filtr, należy odkręcić pokrywę filtra znajdującą się na dole pralki, wyjąć filtr i przepłukać go pod bieżącą wodą. Sprawdź, czy nie ma w nim zanieczyszczeń. Włóż filtr z powrotem i dokręć pokrywę. Zaleca się czyszczenie filtra co 2-3 miesiące.

Co oznacza kod błędu E10 na wyświetlaczu?

Kod błędu E10 oznacza problem z dopływem wody. Sprawdź, czy kran jest odkręcony, wąż dopływowy nie jest zagięty, a filtr na dopływie nie jest zatkany. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Jak włączyć blokadę dzieci w pralce?

Aby włączyć blokadę dzieci, naciśnij i przytrzymaj przycisk Start/Pauza przez około 3-5 sekund, aż na wyświetlaczu pojawi się symbol kłódki. Aby wyłączyć, powtórz tę czynność.

Jaką maksymalną wagę prania może pomieścić pralka?

Pojemność pralki Electrolux EWZF528BP wynosi 8 kg dla prania bawełnianego. Nie przekraczaj tej wagi, aby uniknąć uszkodzenia urządzenia i zapewnić efektywne pranie.

Jak wybrać program prania do delikatnych tkanin?

Użyj programu Delikatne (lub Wełna/Jedwab w zależności od tkaniny). Te programy mają niższą temperaturę i delikatniejsze wirowanie, aby chronić wrażliwe materiały.

Czy pralka ma funkcję opóźnionego startu?

Tak, pralka posiada funkcję Opóźniony start, która pozwala ustawić zakończenie prania o wybranej godzinie. Możesz ustawić opóźnienie od 1 do 24 godzin za pomocą przycisku Time Manager.

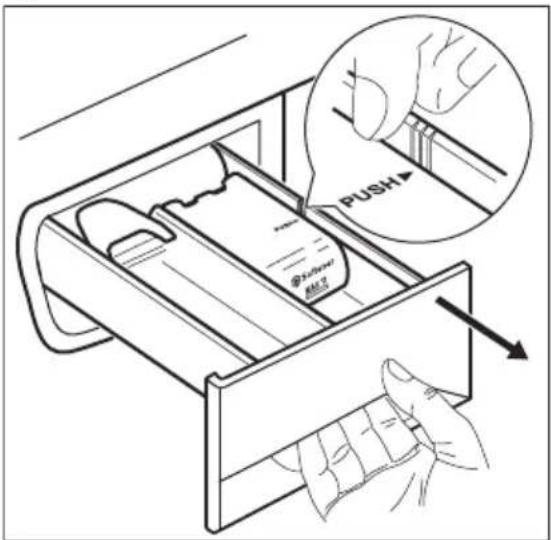

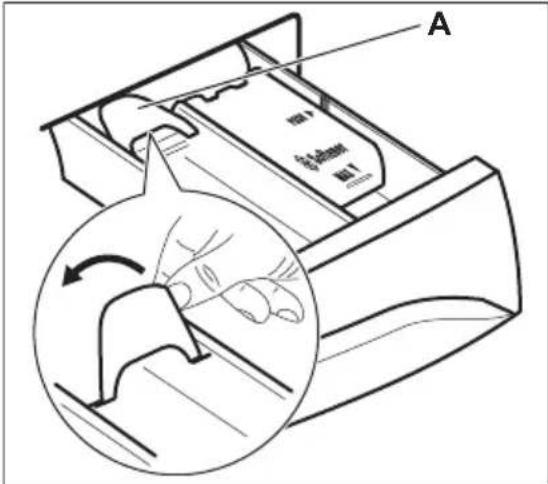

Jak wyczyścić dozownik detergentu?

Wyjmij dozownik, naciskając przycisk zwalniający. Przepłucz go pod bieżącą wodą, usuwając resztki proszku i płynu. Możesz użyć szczoteczki. Po wyschnięciu włóż z powrotem.

Co zrobić, gdy pralka nie wiruje?

Sprawdź, czy wybrano program z wirowaniem (nie np. Płukanie z zatrzymaniem). Upewnij się, że pranie nie jest zbyt ciężkie i jest równomiernie rozłożone w bębnie. Możesz też uruchomić program Wirowanie.

Jak często należy czyścić bęben pralki?

Zaleca się uruchomienie programu czyszczenia bębna (np. Pranie w wysokiej temperaturze z pustym bębnem) co 2-3 miesiące, aby usunąć osady i zapobiec nieprzyjemnym zapachom.

Gdzie mogę kupić oryginalne części zamienne do pralki?

Oryginalne części zamienne można nabyć u autoryzowanych dealerów Electrolux lub w serwisie. Sprawdź model na stronie producenta, aby znaleźć odpowiednie części. Pralka jest objęta wsparciem serwisowym przez co najmniej 10 lat.

INSTRUKCJA OBSŁUGI EWZF528BP ELECTROLUX

PL Instrukcja obsługi | Pralka

Witamy w świecie marki Electrolux! Dziękujemy za wybór naszego urządzenia.

Z myślą o ochronie środowiska ograniczamy zużycie papieru, udostępniając pełne wersje instrukcji obsługi na naszej witrynie internetowej. Dostęp do pełnej wersji instrukcji obsługi można uzyskać na stronie electrolux.com/manuals Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu są dostępne na stronie electrolux.com/support

Akcesoria, materiały eksploatacyjne i oryginalne części zamienne do swojego urządzenia można kupić welectrolux.com/shop:

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA....2
2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA....4
3. OPIS PRODUKTU 7
4. INFORMACJE TECHNICZNE 8
5. INSTALACJA 8
6. PANEL STEROWANIA 12
7. OPCJE 13

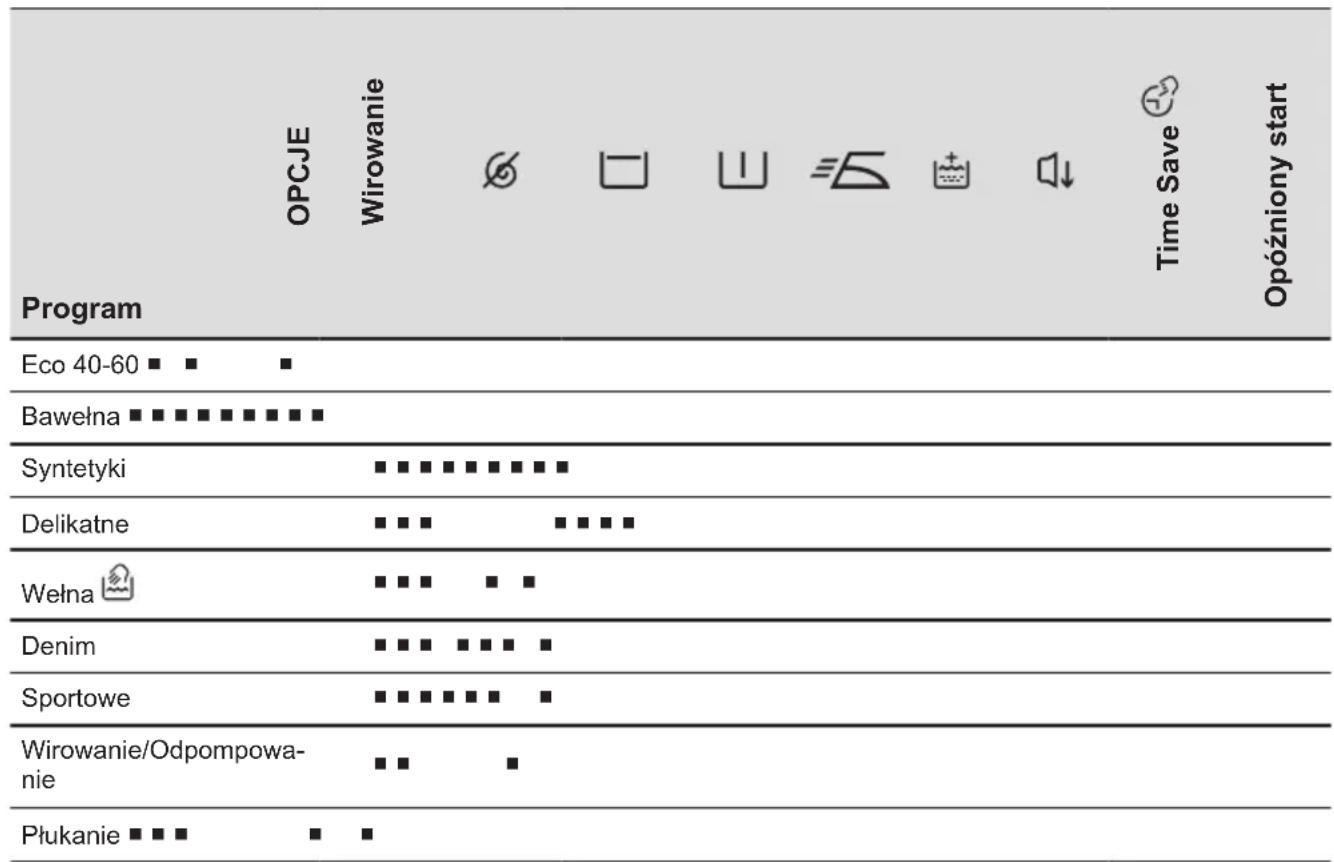

8. TABELA PROGRAMÓW....14
9. USTAWIENIA 18

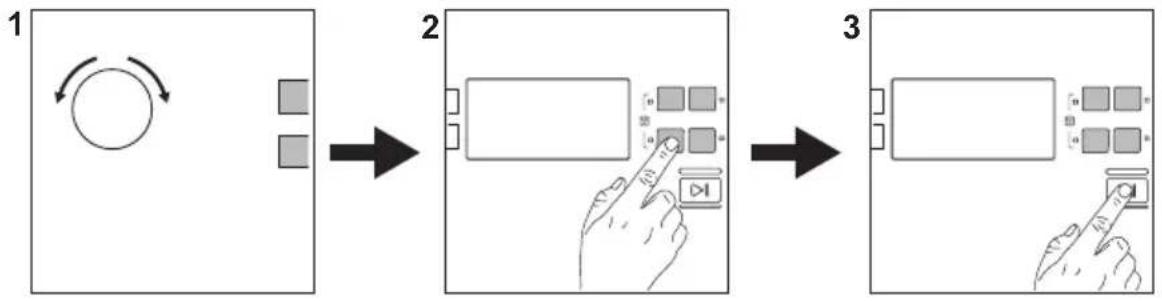

10. CODZIENNE UŻYTKOWANIE 19
11. PIELEGNACJA I CZYSZCZENIE 22
12. PARAMETRY EKSPLOATACYJNE....26
13. SKRÓCONA INSTRUKCJA OBSŁUGI 28
14. KODY ALARMÓW I MOŻLIWE USTERKI.... 30
15. OCHRONA ŚRODOWISKA.... 31

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed rozpoczęciem instalacji i użytkowania tego dzenia należy dokładnie zapoznać się z dołączoną ukcją obsługi.

Producent nie odpowiada za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją produktu. Należy zachować instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu w celu wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych

• Urządzenie mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń.
• Dzieci w wieku od 3 do 8 lat i osoby o znacznym stopniu niepełnosprawności nie powinny zbliżać się urządzenia, jeśli nie znajdują się pod stałym nadzorem.
• Dzieci poniżej 3 roku życia nie powinny zbliżać się do urządzenia, jeśli nie znajdują się pod stałym nadzorem.
• Dzieci należy pilnować, aby nie bawiły się urządzeniem.
• Przechowywać opakowanie w miejscu niedostępnym dla dzieci lub zutylizować je w odpowiedni sposób.
• Przechowywać detergenty poza zasięgiem dzieci.
• Dzieci i zwierzęta domowe nie powinny zbliżać się do urządzenia, gdy otworzone są jego drzwi.
• Dzieci nie powinny zajmować się czyszczeniem ani konserwacją urządzenia bez odpowiedniego nadzoru.

1.2 Ogólne zasady bezpieczeństwa

• To urządzenie jest przeznaczone wyłącznie do niekomercyjnego prania rzeczy nadających się do prania w pralce.
• Urządzenie przeznaczone jest do użytku domowego w pomieszczeniach zamkniętych.
• Urządzenie można użytkować w biurach, pokojach hotelowych, pokojach w pensjonatach, domach dla gości w gospodarstwach rolnych i innych podobnych miejscach, gdzie użytkowanie nie przekracza średniego poziomu użytkowania w gospodarstwie domowym.

• Nie zmieniać parametrów technicznych urządzenia.

• Maksymalny ciężar wsadu to 8 kg. Nie przekraczać maksymalnego ładunku danego programu (patrz rozdział „Programy”).

• Ciśnienie robocze wody w punkcie podłączenia powinno wynosić od 0,5 bara (0,05 MPa) do 10 barów (1,0 MPa).
• Wykładzina podłogowa, dywan lub mata podłogowa nie mogą zasłaniać otworów wentylacyjnych w podstawie.
• Urządzenie powinno być podłączone do sieci wodociągowej za pomocą dołączonego nowego zestawu węży lub innego nowego zestawu węży dostarczonego przez autoryzowane centrum serwisowe.
• Nie wolno ponownie używać starych węży.
• Jeśli przewód zasilający jest uszkodzony, musi go wymienić producent, autoryzowane centrum serwisowe lub inna wykwalifikowana osoba, aby zapobiec ryzyku porażenia prądem.
• Przed przystąpieniem do konserwacji należy wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazda.
• Do czyszczenia urządzenia nie wolno używać wody pod ciśnieniem ani pary wodnej.
• Urządzenie należy czyścić wilgotną szmatką. Stosować wyłącznie obojętne detergenty. Nie używać produktów ściernych, myjek do szorowania, rozpuszczalników ani metalowych przedmiotów.

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

i

Urządzenie należy zainstalować zgodnie z odpowiednimi krajowymi przepisami.

• Usunąć wszystkie elementy opakowania i blokady transportowe, w tym gumową tuleję z plastikowym elementem dystansowym.
• Przechowywać blokady transportowe w bezpiecznym miejscu. Jeśli w przyszłości

zajdzie potrzeba ponownego transportu urządzenia, należy zamontować blokady w celu unieruchomienia bębna, aby zapobiec wewnętrznym uszkodzeniom.

• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pełne obuwie.
• Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia.

• Nie instalować ani nie używać uszkodzonego urządzenia.

• Nie instalować ani nie korzystać z urządzenia w miejscach, w których temperatura może spaść poniżej 0°C lub w których mogłoby być ono narażone na działanie czynników atmosferycznych.

• Podłoże, na którym będzie stało urządzenie, musi być płaskie, stabilne, odporne na działanie wysokiej temperatury i czyste.
• Zapewnić odpowiednią cyrkulację powietrza pomiędzy urządzeniem i podłogą.
• Po ustawieniu urządzenia w docelowym miejscu należy za pomocą poziomicy sprawdzić, czy jest prawidłowo wypoziomowane. W przeciwnym razie należy odpowiednio wyregulować jego nóżki.
• Nie instalować urządzenia bezpośrednio nad podłogową kratką ściekową.
• Nie rozpryskiwać wody na urządzenie i nie narażać go na nadmierny kontakt z wilgocią.
• Nie instalować urządzenia w miejscach uniemożliwiających całkowite otworzenie drzwi urządzenia.
• Nie umieszczac pod urządzeniem żadnych zamkniętych pojemników na wypadek ewentualnego wycieku wody. Skontaktować się z autoryzowanym centrum serwisowym w celu uzyskania informacji, jakich akcesoriów można używać.

2.2 Podłączenie elektryczne

OSTRZEŻENIE!

Występuje zagrożenie pożarem i porażeniem prądem elektrycznym.

• OSTRZEŻENIE: Urządzenie jest przeznaczone do instalacji i jednoczesnego podłączenia do złącza uziemiającego w budynku.
• Należy używać wyłącznie prawidłowo zamontowanego gniazda elektrycznego z uziemieniem.
• Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.

• Nie stosować rozgałęźników ani przedłużaczy.

• Należy zwrócić uwagę, aby nie uszkodzić wtyczki ani przewodu zasilającego. Wymiany przewodu zasilającego można dokonać wyłącznie w naszym autoryzowanym centrum serwisowym.

• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna.
• Nie dotykać przewodu zasilającego ani wtyczki mokrymi rękami.
• Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową.

2.3 Podłączenie do sieci wodociągowej

• Temperatura doprowadzanej wody nie może przekraczać 25°C.
• Uważać, aby nie uszkodzić węży wodnych.
• Przed podłączeniem urządzenia do nowej instalacji wodociągowej lub instalacji, z której nie korzystano przez dłuższy czas lub która była naprawiana lub do której podłączono nowe urządzenia (liczniki wody itp.), należy umożliwiać wypływ wody, aż będzie ona czysta.
• Podczas pierwszego użycia urządzenia i bezpośrednio po nim należy upewnić się, że nie ma widocznych wycieków wody.
• Jeśli wąż dopływowy jest za krótki, nie stosować węży przedłużających. Należy skontaktować się z autoryzowanym punktem serwisowym, aby zamówić dłuższy wąż dopływowy.
• Podczas rozpakowywania urządzenia z węża spustowego może wypływać woda. Są to pozostałości wody po testach przeprowadzanych w fabryce.
• Wąż spustowy można przedłużzyć maksymalnie do 400 cm. Aby zamówić drugi wąż spustowy i przedłużacz należy skontaktować się z autoryzowanym punktem serwisowym.
• Należy zadbać o to, aby po zainstalowaniu urządzenia zawór wody był łatwo dostępny.

2.4 Sposób użytkowania

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń, porażeniem prądem, pożarem lub uszkodzeniem urządzenia.

• Należy przestrzegać wskazówek dotyczących bezpieczeństwa podanych na opakowaniu detergentu.
• Nie umieszczać produktów łatwopalnych ani przedmiotów nasączonych łatwopalnymi produktami w pobliżu lub na urządzeniu.
• Nie prać odzieży mocno zaplamionej olejem, smarem lub innymi tłustymi substancjami. Może to spowodować uszkodzenie gumowych części urządzenia. Przed włożeniem do urządzenia takie tkaniny należy wyprać wstępnie ręcznie.
• Nie używać zapachów do prania, aby uniknąć ryzyka uszkodzenia plastikowych i gumowych części urządzenia.
• Nie dotykać szyby drzwi podczas trwania programu. Szyba może być gorąca.
• Upewnić się, że w praniu nie ma żadnych metalowych przedmiotów.

2.5 Serwis

• Aby naprawić urządzenie, należy skontaktować się z autoryzowanym centrum serwisowym. Należy stosować wyłącznie oryginalne części zamienne.
• Należy pamiętać, że samodzielna lub nieprofesjonalna naprawa może wpłynąć na bezpieczeństwo oraz spowodować utratę gwarancji.
• Następujące części zamienne będą dostępne przez co najmniej 10 lat po zakończeniu produkcji modelu: silnik i szczotki silnika, przeniesienie napędu między silnikiem a bębnem, pompy, amortyzatory i sprężyny, bęben piorący, krzyżak bębna i powiązane łożyska kulkowe, grzałki i elementy grzejne, w tym pompy ciepła, sztywne przewody i powiązane elementy, w tym węże, zawory, filtry i elementy układu Aqua Stop, układy

elektroniczne, wyświetlacze elektroniczne, przełączniki ciśnieniowe, termostaty i czujniki, oprogramowanie i oprogramowanie układowe, w tym oprogramowanie do zerowania ustawień, drzwi, zawias drzwiowy i uszczelki, inne uszczelki, zespół blokady drzwi, elementy z tworzywa, jak dozowniki detergentu. Czas ten może być dłuższy w niektórych krajach. Więcej informacji można znaleźć na naszej witrynie internetowej.

• Niektóre z tych części zamiennych będą dostępne wyłącznie dla profesjonalnych punktów serwisowych i nie wszystkie części zamienne pasują do wszystkich modeli.
• Informacja dotycząca oświetlenia w urządzeniu i elementów oświetleniowych sprzedawanych osobno jako części zamienne: Zastosowane elementy oświetleniowe są przystosowane do pracy w wymagających warunkach fizycznych (temperatura, drgania, wilgotność) w urządzeniach domowych lub są przeznaczone do sygnalizacji stanu działania urządzenia. Nie są one przeznaczone do innych zastosowań i nie nadają się do oświetlania pomieszczeń domowych.

2.6 Utylizacja

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń lub uduszeniem.

• Odłączyć urządzenie od źródła zasilania i zamknąć dopływ wody.
• Odciąć przewód zasilający blisko urządzenia i oddać do utylizacji.
• Wymontować zatrzask drzwi, aby uniemożliwić zamknięcie się dziecka lub zwierzęcia w bębnie.
• Utylizację urządzenia należy przeprowadzić zgodnie miejscowymi przepisami w zakresie utylizacji zużytego sprzętu elektrycznego i elektronicznego (WEEE).

3. OPIS PRODUKTU

3.1 Elementy urządzenia

1 Blat roboczy
2 Dozownik detergentu
3 Panel sterowania
4 Uchwyt drzwi
5 Tabliczka znamionowa
6 Etykieta informacyjna
7 Nóżki do poziomowania urządzenia

8 Wąż spustowy
9 Podłączenie węża dopływowego
10 Przewód zasilający
11 Blokady transportowe
12 Uchwyt węża

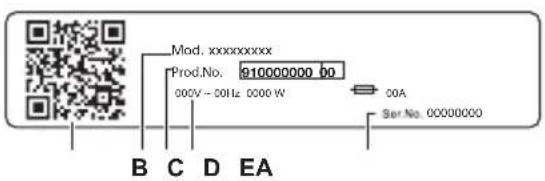

Na tabliczce znamionowej podano:

A. kod QR
B. Nazwa modelu
C. Numer produktu
D. Znamionowe dane elektryczne
E. Numer seryjny

Proszę zeskanować kod QR na urządzeniu, aby zarejestrować produkt i w pełni go wykorzystać.

• Można uzyskać dostęp do szczegółowych informacji, dokumentacji i artykułów dotyczących korzystania z najlepszych funkcji (Instrukcja obsługi dostępna jest również na stronie electrolux.com/manuals)
• Można uzyskać porady dotyczące użytkowania, rozwiązywania problemów, serwisowania i napraw (dostępne również pod adresem electrolux.com/support)
• Zachęcamy do zakupu akcesoriów, materiałów eksploatacyjnych i oryginalnych części zamiennych do posiadanego urządzenia (dostępne również na stronie electrolux.com/shop)

4. INFORMACJE TECHNICZNE

Wymiary Szerokość / wysokość / całkowita głębo-kość	59,6 cm /84,7 cm /57,7 cm
Podłączenie elektryczne Napięcie	230 V
Całkowita moc	1900 W
Bezpiecznik	10 A
Częstotliwość	50 Hz
Osłona zabezpieczająca chroni przed wnikaniem cząstek stałych i wilgoci, z wy-jątkiem sytuacji, gdy urządzenie niskonapięciowe nie ma zabezpieczenia przed wilgocią.	IPX4
Ciśnienie doprowadzanej wody Minimum	0,5 bara (0,05 MPa)
Maksimum	10 barów (1,0 MPa)
Zasilanie woda 1)	Zimna woda
Maksymalny wsad Bawełniane 8 kg

1) Podłączyć wąż doprowadzający wodę do zaworu z 3/4" gwintem.

5. INSTALACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

5.1 Rozpakowanie

1. Otworzyć drzwi urządzenia. Wyjąć wszystkie elementy z bębna.

Akcesoria dołączone do urządzenia mogą różnić się zależnie od jego modelu.

1. Położyć jeden z elementów opakowania na podłodze za urządzeniem i ostrożnie położyć urządzenie na tylnej ściance. Zdjąć zabezpieczenie ze spodu

urządzenia.

Nie klaść pralki na przedniej ściance.

1. Ponownie ustawić urządzenie w pozycji pionowej. Zdjąć przewód zasilający i wąż spustowy z uchwytów.

Z węża spustowego może wypłynąć woda. Są to pozostałości wody po testowaniu urządzenia w fabryce.

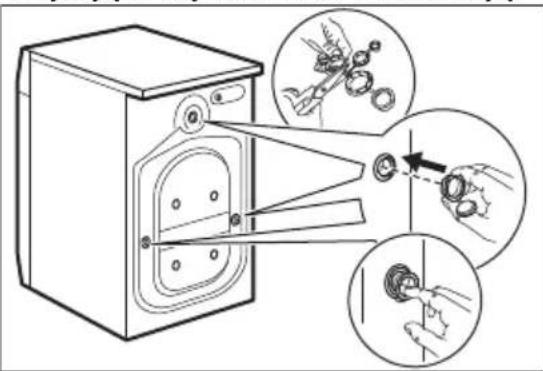

1. Usunąć trzy blokady transportowe i wyciągnąć plastikowe elementy dystansowe.

1. W otwory włożyć plastikowe zatyczki znajdujące się w torebce z instrukcją.

Zaleca się zachować opakowanie oraz blokady transportowe do ewentualnego wykorzystania w przyszłości.

5.2 Informacje dotyczące instalacji Umiejscowienie i poziomowanie

Należy odpowiednio wyregulować urządzenie, aby zapobiec drganiom, hałasowi i przesuwaniu się urządzenia podczas pracy.

1. Zainstalować urządzenie na płaskim, twardym podłożu. Urządzenie musi być wypoziomowane i stabilne. Upewnić się, że urządzenie nie dotyka ściany lub innych urządzeń oraz że jest zapewniony pod nim przepływ powietrza.

2. Poluzować lub dokręcić nóżki, aby wypoziomować urządzenie. Wszystkie nóżki muszą stabilnie opierać się na podłodze.

OSTRZEŻENIE!

Pod nóżkami urządzenia nie umieszczać kartonu, drewna ani podobnych materiałów w celu wypoziomowania.

Wąż dopływowy

UWAGA!

Upewnić się, że węże nie są uszkodzone i nie ma wycieków ze złączek. Jeśli wąż dopływowy jest za krótki, nie stosować węży przedłużających. Aby zamówić zamienny wąż dopływowy, należy skontaktować się z centrum serwisowym.

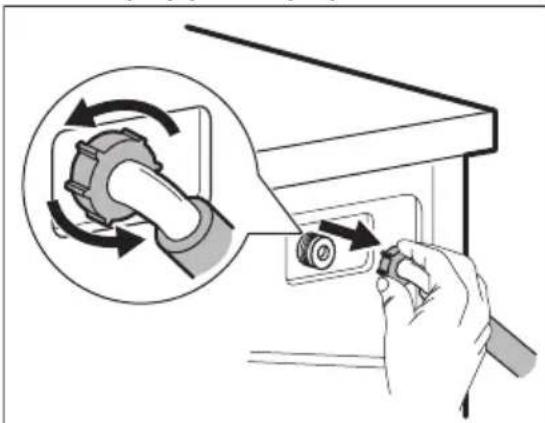

1. Jeśli trzeba przyłącz wąż dopływu wody z tyłu urządzenia. Zazwyczaj jest on już zainstalowany w fabryce.

1. Skierować go w prawo lub w lewo, odpowiednio do położenia zaworu wody. Upewnić się, że wąż dopływowy nie jest skierowany pionowo.

2. W razie potrzeby poluzować nakrętkę wieńcową, aby ustawić wąż w odpowiednim położeniu.

3. Niektóre modele mogą być wyposażone w wąż dopływowy z zabezpieczeniem przed zalaniem. Zabezpieczenie przed zalaniem zapobiega wyciekaniu wody. Sektor w oknie pokazuje tę usterkę A. W takim przypadku należy zamknąć zawór wody i skontaktować się z autoryzowanym centrum serwisowym w

celu uzyskania informacji na temat wymiany węża.

1. Podłączyć wąż dopływowy ZIMNEJ wody do zaworu zimnej wody z gwintem 3/4 cala.

OSTRZEŻENIE!

Temperatura doprowadzanej wody nie może przekraczać 25°C.

Odprowadzanie wody

Końcówka węża spustowego powinna znajdować się na wysokości co najmniej 60 cm i nie większej niż 100 cm od powierzchni podłogi.

Wąż spustowy można przedłużyć maksymalnie do 400 cm. Drugi wąż spustowy i przedłużacz można kupić w autoryzowanym centrum serwisowym.

Wąż spustowy można podłączyć na różne sposoby:

*Zastrzegamy sobie prawo do wymiany części zamiennych bez uprzedzenia.

Należy ułożyć wąż spustowy w pętlę, aby nie dopuścić do przedostawania się zanieczyszczeń ze zlewu do urządzenia.

Podłączyć wąż spustowy do króćca syfonu i zabezpieczyć zaciskiem. Należy ułożyć wąż spustowy w pętlę, aby nie dopuścić do

przedostawania się zanieczyszczeń ze zlewu do urządzenia.

Włożyć wąż bezpośrednio do rury kanalizacyjnej zabudowanej w ścianie i zabezpieczyć go zaciskiem.

Bez plastikowej prowadnicy węża, do syfonu umywalki – umieścić wąż spustowy na króćcu syfonu i zabezpieczyć zaciskiem.

Wąż spustowy można wygiąć do kształtu litery U i umieścić wokół plastikowej prowadnicy. Na krawędzi umywalki – przymocować prowadnicę do zaworu wody lub do ściany.

Upewnić się, że plastikowa prowadnica jest nieruchomości podczas odpompowywania wody, a wąż spustowy nie jest zanurzony w wodzie. Może nastąpić cofnięcie brudnej wody do urządzenia. Akcesoria należy zakupić u autoryzowanego sprzedawcy.

Do rury kanalizacyjnej z otworem wentylacyjnym – włożyć wąż spustowy bezpośrednio do rury odpływowej lub kanalizacyjnej.

Należy zawsze zapewnić wentylację końcówki węża spustowego, tj. wewnętrzna średnica rury kanalizacyjnej (min. 38 mm/1,5 cala) musi być większa niż zewnętrzna średnica węża spustowego.

5.3 Podłączenie elektryczne

Po zakończeniu instalacji można podłączyć wtyczkę przewodu zasilającego do gniazda elektrycznego.

Na tabliczce znamionowej i w rozdziale „Dane techniczne” podano wymagane parametry znamionowe zasilania. Należy upewnić się, że są one zgodne z parametrami sieciowego źródła zasilania.

Należy sprawdzić, czy domowa instalacja elektryczna może wytrzymać maksymalne wymagane obciążenie, biorąc pod uwagę również inne użytkowane urządzenia.

Podłączyć urządzenie do gniazda z uziemieniem.

Po zainstalowaniu urządzenia przewód zasilający musi być łatwo dostępny.

Jeśli instalacja urządzenia wymaga wykonania prac elektrycznych, należy skontaktować się autoryzowanym centrum serwisowym.

Producent nie ponosi żadnej odpowiedzialności za uszkodzenia powstałe w następstwie nieprzestrzegania powyższych zaleceń bezpieczeństwa.

6. PANEL STEROWANIA

6.1 Opis panelu sterowania

1 Pokrętło wyboru programów
2 Wirowanie Pole dotykowe redukcji
3 Temperatura pole dotykowe
4 Wyświetlacz
5 Pranie wstępne pole dotykowe
6 Łatwe prasowanie pole dotykowe ≡5
7 Noc pole dotykowe

8 Dodatkowe płukanie pole dotykowe
9 Start/Pauza pole dotykowe ▷||
10 Opóźniony start pole dotykowe
11 Time Save pole dotykowe

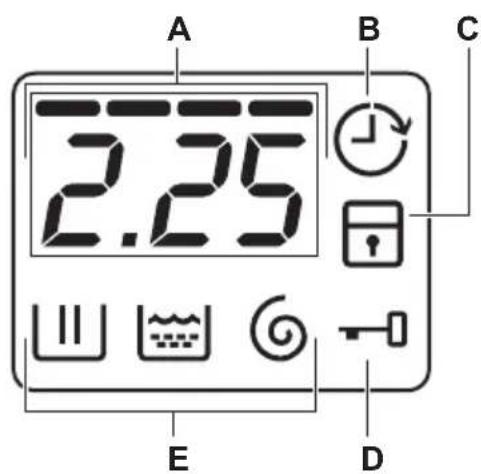

6.2 Wyświetlacz

A. Obszar czasu:
• Czas trwania programu.
- Kody alarmów. Opis znajduje się w rozdziale „Rozwiązywanie problemów.”
- Poziom Time Save. ----
- Wskazanie całkowitego czasu pracy urządzenia. Więcej informacji można znaleźć w rozdziale „Licznik godzin pracy” w części „Ustawienia”.
B. Wskaźnik opóźnienia rozpoczęcia programu.
C. Wskaźnik blokady przed dziećmi.
D. Wskaźnik blokady drzwi:
- Świeci, nie można otworzyć drzwi.
- Nie świeci, można otworzyć drzwi.
- Miga, nie można otworzyć drzwi. Odczekać kilka minut, aż zgaśnie wskaźnik.

E. Wskaźniki fazy prania.

• : faza prania
•: faza płukania

• : faza wirowania

7. OPCJE

7.1 Temperatura

Użyć tej opcji, aby zmienić domyślną temperaturę.

Wskaźnik ✱ = pranie w zimnej wodzie.

Zaświeci się wskaźnik odpowiadający ustawionej temperaturze.

7.2 Wirowanie

Ta opcja umożliwia zmianę domyślnej prędkości wirowania.

Zaświeci się wskaźnik odpowiadający ustawionej prędkości.

Dodatkowe opcje wirowania:

Bez wirowania

• Wybranie tej opcji powoduje wyłączenie wszystkich faz wirowania. Dostępna będzie tylko faza odpompowania.
• Zaświeci się odpowiedni wskaźnik.
• Opcję tę należy wybierać do prania bardzo delikatnych tkanin.
• Urządzenie zużywa więcej wody w fazie płukania niektórych programów prania.

Stop z woda

• Ta opcja chroni prane tkaniny przed zagnieceniami.
- Zaświeci się odpowiedni wskaźnik.
- Po zakończeniu programu w bębnie pozostanie woda.
- Bęben będzie obracał się regularnie, aby zapobiec powstaniu zagnieceń na praniu.
- Drzwi pozostają zablokowane. Aby otworzyć drzwi, należy odpompować wodę.

i

Odpompowanie wody – patrz rozdział „Po zakończeniu programu”.

7.3 Pranie wstępne

Ta opcja umożliwia dodanie fazy prania wstępnego do programu prania.

Zaświeci się odpowiedni wskaźnik.

• Ta opcja umożliwia dodanie fazy prania wstępnego przed fazą prania. Opcja jest zalecana do mocno zabrudzonego prania, zwłaszcza zawierającego piasek, pył, błoto lub inne cząstki stałe.

i

Opcja ta może wydłużyć czas trwania programu.

7.4 Łatwe prasowanie ≡5

Urządzenie delikatnie wypierze i odwirowuje pranie, aby zapobiec powstaniu zagnieceń.

Urządzenie zmniejsza prędkość wirowania, zużywa więcej wody i dostosowuje czas trwania programu do rodzaju prania.

Zaświeci się odpowiedni wskaźnik.

7.5 Dodatkowe płukanie

Ta opcja umożliwia dodanie kilku cykli płukania odpowiednio do wybranego programu prania.

Opcję tę należy stosować do prania rzeczy osób uczulonych na detergenty lub mających wrażliwą skóre.

i

Opcja ta wydłuża czas trwania programu.

Zaświeci się odpowiedni wskaźnik.

7.6 Noc

Pośrednie fazy wirowania oraz ostatnia faza są wstrzymane, a program kończy się z wodą

w bębnie. Pozwała to zmniejszyć zagniecenia. Program jest bardzo cichy, można go uruchamiać nocą, gdy dostępne są tańsze taryfy za prąd. W niektórych programach płukania pobierana jest większa ilość wody. Drzwi pozostają zablokowane. Bęben będzie obracał się regularnie, aby zmniejszyć zagniecenia. Aby odblokować drzwi, należy odpompować wodę. Po dotknięciu przycisku Start/Pauza ▶ || urządzenie wykona tylko fazę odpompowania.

Urządzenie automatycznie odpompuje wodę po około 18 godzinach.

7.7 Opóźniony start

Ta opcja umożliwia późniejsze rozpoczęcie programu w bardziej dogodnym czasie.

Dotykać przycisk, aby ustawić żądany czas opóźnienia. Czas opóźnienia można ustawić w zakresie od 30 minut do 20 godzin.

Na wyświetlaczu widoczny będzie wskaźnik i wybrany czas opóźnienia. Po dotknięciu przycisku Start/Pauza urządzenie rozpocznie odliczanie czasu i zostaną zablokowane drzwi.

7.8 Time Save

Po ustawieniu programu prania na wyświetlaczu pojawią się domyślny czas jego trwania oraz kreski.

Dotknąć przycisk Time Save, aby zależnie od potrzeb skrócić czas trwania programu. Na wyświetlaczu pojawi się nowy czas trwania programu i odpowiednio zmniejszy się liczba kresek:

---- odpowiedni cykl do prania pełnego wsadu średnio zabrudzonych rzeczy.

-- do zmywania przedmiotów ze zwykłymi zabrudzeniami (zalecane maksymalnie pół wsadu).

do szybkiego zmywania przedmiotów prawie bez zabrudzeń.

Funkcja Time Save jest dostępna tylko z programami w tabeli.

Wskaźnik	Bawełna	Syntetyki	Delikatne	Ciemne ubrania
---- 1).	...
--	...
-	...

1) Domyślny czas trwania wszystkich programów

1. TABELA PROGRAMÓW

ProgramDomyślna temperaturaZakres temperatury	Referencyjna prędkość wirowaniaZakres prędkości wirowania	Maksymalnywsad	Opis programu(Rodzaj wsadu i stopień zabrudzenia prania)
Eco 40-60 40^ 1)	1200 obr./min(1200- 400 obr/min)	8 kg Tkaniny bawełniane białe i o trwałych kolorach.Normalnie zabrudzone. Czas trwania programu wydłuża się, a zużycie energii maleje przy jednoczesnym zapewnieniu dobrych efektów prania.
Bawełna40°C90°C – pranie w zimnej wodzie	1200 obr./min(1200- 400 obr/min)	8 kgBiałe i kolorowe tkaniny bawełniane. Średnio, moc-no i lekko zabrudzone.
Syntetyki30°C60°C – pranie w zimnej wodzie	1200 obr./min(1200- 400 obr/min)	3 kgTkaniny syntetyczne lub mieszane. Normalnie za-brudzone.
Delikatne30°C40°C – pranie w zimnej wodzie	1200 obr./min(1200- 400 obr/min)	2 kgDelikatne tkaniny, takie jak akryl, wiskoza oraztkaniny mieszane wymagające delikatnego prania.Średnio i lekko zabrudzone.
Wełna40°C40°C – pranie w zimnej wodzie	1200 obr./min(1200- 400 obr/min)	1.5 kgRzeczy wełniane nadające się do prania w pralce,wełniane i inne tkaniny przeznaczone do praniaręcznego z symbolem „Pranie ręczne” ^2 .
Denim30°C40°C – pranie w zimnej wodzie	800 obr./min(1200 - 400 obr./min)	3 kgSpecjalny program do odzieży dżinsowej, z deli-katną fazą prania zapobiegającą blaknięciu i po-wstawaniu przebarwień. Mniejszy wsad zapewni lepszą ochronę.
Sportowe30°C40°C – pranie w zimnej wodzie	1200 obr./min(1200- 400 obr/min)	3 kgTkaniny syntetyczne i delikatne. Rzeczy lekko za-brudzone lub wymagające odświeżenia.
Wirowanie/Odpompowanie	1200 obr./min(1200 - 400 obr./min)	8 kgWszystkie tkaniny z wyjątkiem wełnianych i bardenzo delikatnych. Odwirowanie prania i odpompowanie wody z bębna.
Płukanie 1200 obr./min	(1200- 400 obr/min)	8 kg Płukanie i wirowanie prania. Wszystkie tkaniny zwyjątkiem wełnianych i bardzo delikatnych.Zmniejszyć prędkość wirowania odpowiednio do rodzaju prania.
Ciemne ubrania40°C60°C – pranie w zimnej wodzie	1200 obr./min(1200- 400 obr/min)	8 kgTkaniny bawełniane lub mieszane w ciemnych kolorach. Normalnie zabrudzone.
Antyalergiczny60°C	1200 obr./min(1200- 400 obr/min)	8 kgBiałe rzeczy bawełniane. Program usuwa mikroorganizmy dzięki fazie prania, w której przez kilka minut utrzymuje się temperatura powyżej 60°C. Pozwala to usunąć zarazki, bakterie, mikroorganizmy i cząstki stałe. Dodatkowa faza płukania zapewnia skuteczne usunięcie resztek detergentu oraz pyłków i alerge-nów. W ten sposób pranie jest bardziej skuteczne.
Szybkie 14 min30°C	800 obr./min(800- 400 obr/min)	1.5 kgTkaniny syntetyczne i mieszane. Bardzo lekko za-brudzone i wymagające odświeżenia.
Pranie 30 min40°C40°C – 30°C	1200 obr./min(1200- 400 obr/min)	3 kg Tkaniny syntetyczne i mieszane. Lekko zabrudzone.
Pranie 60 min30°C60°C – 30°C	1200 obr./min(1200- 400 obr/min)	5 kg Odzież bawełniana i syntetyczna o trwałych kolorach.Kompletny program prania trwający zaledwie 60 minut, dokładnie piorący rzeczy po jednodniowym noszeniu, zapewnia dobrą wydajność prania w krótkim czasie.

1) Zgodnie z rozporządzeniem 2019/2023 Komisji UE ten program prania w temperaturze 40°C umożliwia pranie razem – w ramach tego samego cyklu – średnio zabrudzonych tkanin bawełnianych przeznaczonych do prania w temperaturze 40°C lub 60°C.

Informacje dotyczące temperatury prania, czasu trwania programu i innych parametrów podano w rozdziale „Parametry eksploatacyjne”.

Najbardziej wydajnymi programami pod względem zużycia energii są ogólnie te, które umożliwiają pranie w niższej temperaturze i trwają dłużej.

2) Podczas tego cyklu bęben obraca się powoli, aby zapewnić delikatne pranie. Może wydawać się, że bęben nie obraca się lub że nie obraca się prawidłowo, jednak jest to normalne działanie w przypadku tego programu.

Zgodność opcji programów

Program	OPCJE	Wirowanie						Time Save	Opóźniony start
Ciemne ubrania ■ ■ ■ ■ ■ ■ ■
Antyalergiczny 📂			■ ■ ■ ■ ■ ■
Szybkie 14 min ■ ■ ■
Pranie 30 min ■ ■
Pranie 60 min ■ ■ ■ ■ ■

Odpowiednie detergenty do programów prania

Program	Uniwersalny proszek do prania1)	Uniwersalny w płynie	W płynie do tkanin kolorowych	Do tkanin de- likatnych i wełny	Specjalne
Eco 40-60 ▲ ▲	▲	--	--
Bawełna	▲ ▲	▲	--	--
Syntetyki	▲ ▲	▲	--	--
Delikatne	--	-- --	▲ ▲
Wełna 📄	--	-- --	▲ ▲
Denim	--	-- ▲	▲ ▲
Sportowe	--	▲	▲	-- ▲
Ciemne ubrania	--	-- ▲	▲ ▲
Antyalergiczny 📃	▲ ▲	▲	--	--
Szybkie 14 min	--	▲	▲	--	--
Pranie 30 min	--	▲	▲	--	--

Pranie 60 min

1) W temperaturze powyżej 60°C zaleca się stosowanie detergentu w proszku.

▲ = Zalecane -- = Niezalecane

9. USTAWIENIA

9.1 Blokada uruchomienia

Opcja ta pozwala zapobiec manipulowaniu przez dzieci przy panelu sterowania.

• Aby włączyć/wyłączyć tę opcję, należy nacisnąć jednocześnie przyciski i przytrzymać je, aż wskaźnik włączy/wyłączy się.

Można włączyć tę opcję:

- Po naciśnięciu : opcje te i pokrętło wyboru programów są zablokowane.

- Przed naciśnięciem : nie można uruchomić urządzenia.

9.2 Stale dodatkowe płukanie

Ta opcja umożliwia dodanie na stałe jednego cyklu płukania po ustawieniu nowego programu.

- Aby włączyć/wyłączyć tę opcję, należy nacisnąć jednocześnie i przytrzymać i ≡, aż wskaźnik włączy/wyłączy się.

9.3 Sygnały dźwiękowe

Sygnały dźwiękowe włączają się, gdy:

• Program zostanie ukończony.
• Urządzenie działa nieprawidłowo.
  Aby wyłączyć/włączyć sygnały dźwiękowe, nacisnąć jednocześnie przyciski i przez 3 sekundy.

Po wyłączeniu sygnałów dźwiękowych będą one nadal emitowane podczas nieprawidłowego działania urządzenia.

9.4 Licznik godzin pracy

Można wyświetlić całkowity czas pracy urządzenia w godzinach, począwszy od pierwszego włączenia. Ta wartość zlicza czas pracy cykli (nie obejmuje przerw, czasu opóźnienia rozpoczęcia programu). Aby wyświetlić tę wartość, należy postępować w następujący sposób:

1. Włączyć urządzenie ustawiając pokrętło wyboru programów w położeniu Eco 40-60 (1. położenie licząc zgodnie z ruchem wskazówek zegara).
2. Nacisnąć i przytrzymać przez kilka sekund przyciski i w ciągu 10 sekund od włączenia). Po upływie tych 10 sekund kombinacja przycisków włącza i wyłącza sygnały dźwiękowe.
3. Po 3 sekundach na wyświetlaczu pokazywana jest łączna liczba godzin pracy urządzenia: np. 1276 godzin, na wyświetlaczu przez 2 sekundy wyświetlany jest tekst Hr, 12 (tysiące i setki) przez 2 sekundy oraz 76 (dziesiątki i jednostki).

Jeśli procedura nie działa (ze względu na przekroczenie limitu czasu, niewłaściwe położenie pokrętła wyboru programów lub niewłaściwą kombinację przycisków), należy wyłączyć urządzenie i powtórzyć sekwencję od początku.

9.5 Ustawienia fabryczne

Ta funkcja umożliwia przywrócenie domyślnych opcji fabrycznych. Aby włączyć tę opcję, należy wykonać następujące czynności:

1. Włączyć urządzenie ustawiając pokrętło wyboru programów w położeniu Syntetyki (3. położenie licząc zgodnie z ruchem wskazówek zegara).

2. Nacisnąć i przytrzymać przez kilka sekund przyciski i w ciągu 10 sekund od włączenia). Po upływie tych 10 sekund kombinacja przycisków włącza i wyłącza sygnały dźwiękowe.

3. Na wyświetlaczu pojawi się na ok. 5 sekund.

Jeśli procedura nie działa (ze względu na przekroczenie limitu czasu, niewłaściwe położenie pokrętła wyboru programów lub niewłaściwą kombinację przycisków), należy wyłączyć urządzenie i powtórzyć sekwencję od początku.

10. CODZIENNE UŻYTKOWANIE

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

10.1 Wkładanie prania

1. Otworzyć drzwi urządzenia
2. Opróżnić kieszenie i rozprostować rzeczy przed włożeniem ich do urządzenia.
3. Włożyć pranie do bębna (należy robić to pojedynczo).
   Upewnić się, że w bębnie nie jest zbyt dużo prania.
4. Dokładnie zamknąć drzwi.

- Należy upewnić się, że nie doszło do przytrzaśnięcia prania między drzwiami a uszczelką. Może wtedy dojść do wycieku wody lub zniszczenia prania.

- Pranie rzeczy mocno zabrudzonych olejem, z tłustymi plamami lub używanie perfum może spowodować uszkodzenie plastikowych i gumowych części urządzenia.

10.2 Przegródki na detergenty. Stosowanie i dodatki

1. Odmierzyć odpowiednie detergenty i płyn zmiękczający.
2. Umieścić detergent i płyn zmiękczający w odpowiednich przegródkach.
3. Ostrożnie zamknąć szufladę na detergent.

Przegródka na detergent do fazy prania. Detergent w płynie należy nalać bezpośrednio przed rozpoczęciem programu.

Komora na dodatki w płynie (płyn zmiękczający, krochmal).

MAX

Oznaczenie maksymalnego poziomu dodatków w płynie.

Klapka do detergentu w proszku lub w płynie.

Po ustawieniu programu (lub opcji) prania wstępnego należy umieścić detergent do prania wstępnego bezpośrednio w bębnie.

i

Zawsze stosować się do instrukcji podanych na opakowaniach produktów, nie przekraczając zaznaczonego maksymalnego poziomu. Taka ilość gwarantuje najlepsze efekty prania.

i

Po zakończeniu cyklu prania usunąć w razie potrzeby resztki detergentu z dozownika detergentu.

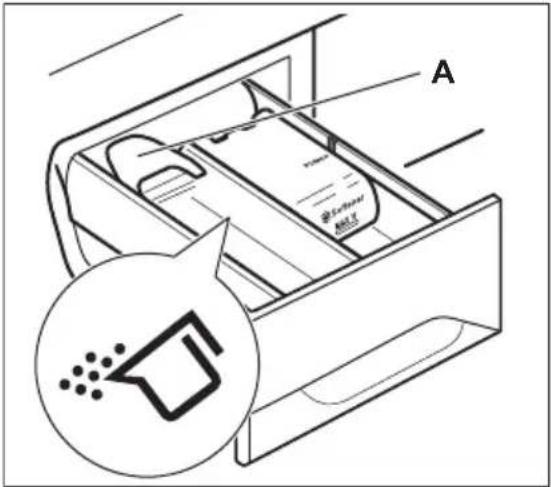

10.3 Detergent w płynie lub w proszku

Domyślne położenie tej klapki to detergent w proszku.

Aby użyć detergentu w płynie, ustawić klapkę w odpowiednim położeniu.

1. Wyjąć szufladę. Nacisnąć miejsce z (PUSH), aby łatwo wyjąć szufladę.
2. Obrócić klapkę w dół.
3. Umieścić szufladę z powrotem w tej wnęce.

i

Podczas stosowania detergentu w płynie:

• Nie wlewać więcej detergentu w płynie, niż wskazuje oznaczenie na klapce.
• Nie stosować gęstych ani żelowych detergentów.
• Nie ustawiać programu z praniem wstępnym.
• Nie ustawiać opóźnienia rozpoczęcia programu.

Aby powrócić do użycia detergentu w proszku:

1. Wyjąć szufladę.
2. Ustawić klapkę w górnym położeniu.
3. Umieścić szufladę z powrotem w tej wnęce. Upewnić się, że klapka nie blokuje zamykania szuflady.

Ustawianie programu

1. Wybrać program za pomocą pokrętła wyboru programów:

• Zacznie migać wskaźnik . ▷II
- Na wyświetlaczu wyświetl się poziom funkcji kontroli czasu, czas trwania programu oraz wskaźniki faz programu.

1. W razie potrzeby zmienić ustawienia temperatury i prędkości wirowania lub dodać dostępne opcje. Wybranie opcji powoduje włączenie odpowiadającego jej wskaźnika.

i

W razie dokonania nieprawidłowego wyboru na wyświetlaczu pojawi się wskazanie Err

10.4 Dodatkowe informacje na temat codziennego użytkowania

Funkcja wykrywania wsadu AutoSense System

Funkcja AutoSense rozpocznie wykrywanie ciężaru ładunku, aby obliczyć rzeczywisty czas trwania programu. Urządzenie automatycznie dostosowuje czas trwania programu do wielkości ładunku, aby

zapewnić doskonałe efekty prania w jak najkrótszym czasie. Funkcja AutoSense nie jest dostępna w programach o krótkich cyklach.

Uruchamianie programu

Dotknąć przycisk Start/Pauza, aby uruchomić program. Odpowiedni wskaźnik przestanie migać i pozostanie włączony. Nastąpi uruchomienie programu, drzwi są zablokowane. Na wyświetlaczu pojawi się wskaźnik. Uruchomi się program, drzwi zostaną zablokowane. Na wyświetlaczu pojawi się wskaźnik

Uruchamianie programu z opóźnieniem

1. Dotknąć kilkakrotnie przycisk Opóźniony start, aż na wyświetlaczu pojawi się żądany czas opóźnienia.
2. Dotknąć przycisk Start/Pauza. Nastąpi zablokowanie drzwi urządzenia i rozpocznie się odliczanie czasu opóźnienia. Po zakończeniu odliczania czasu program uruchomi się automatycznie.

Przerywanie programu i zmiana opcji.

1. W czasie trwania programu można zmienić tylko niektóre opcje. Dotknąć przycisk Start/Pauza ▷ II.
2. Zmienić opcje. Informacje podane na wyświetlaczu zmienią się odpowiednio
3. Dotnąć ponownie przycisk Start/Pauza ▷II. Program prania będzie kontynuowany.

Anulowanie trwającego programu

- Nacisnąć przycisk Zał./Wył. , aby anulować ten program i wyłączyć

urządzenie. Ponownie nacisnąć przycisk, aby włączyć urządzenie.

- Obrócić pokrętło wyboru do położenia „zeruj” i włączyć urządzenie .Odczekać 2 sekundy. Teraz można ustawić nowy program prania.

Otwieranie drzwi – dodawanie rzeczy do prania

• Dotknąć przycisk Start/Pauza. Zacznie migać wskaźnik
• Odczekać, aż wskaźnik blokady drzwi przestanie migać i zgaśnie. Teraz można otworzyć drzwi, dodać lub odjąć rzeczy do prania.
• Zamknąć drzwi i dotknąć przycisk Start/Pauza, aby kontynuować program zmywania.

Odpompowanie wody po zakończeniu cyklu

Jeśli wybrano program lub opcję, która nie odpompowuje wody z ostatniego płukania, należy pamiętać o odpompowaniu wody:

• Dotknąć przycisk Wirowanie, aby zmniejszyć proponowaną przez urządzenie prędkość wirowania
  • Nacisnąć przycisk Start/Pauza ▷||
• Po zakończeniu programu, gdy zgaśnie wskaźnik blokady drzwi, można otworzyć drzwi.

- Zał./Wył. aby wyłączyć urządzenie.

Funkcja trybu czuwania

Funkcja Tryb czuwania automatycznie wyłącza urządzenie, aby zmniejszyć zużycie energii.

11. PIELEGNACJA I CZYSZCZENIE

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

Urządzenie jest przeznaczone wyłącznie do zwykłego użytku domowego.

Należy uważnie przeczytać informacje zawarte w tym rozdziale, aby zapewnić jak najlepszą konserwację i pielęgnację urządzenia.

11.1 Harmonogram okresowego czyszczenia

Okresowe czyszczenie wydłuża żywotność urządzenia.

Po zakończeniu każdego cyklu należy pozostawić drzwi i dozownik detergentu lekko uchylone, aby umożliwiać obieg powietrza i odparowanie wilgoci z wnętrza urządzenia.

Urządzenie nie eksploatowane przez dłuższy czas odłączyć od zasilania i zamknąć zawór wody.

Zalecany harmonogram okresowego czyszczenia:

Odkamienianie Dwa razy do roku

Pranie konserwacyjne Raz w miesiącu

Czyszczenie uszczelki drzwi

Co dwa miesiące

Czyszczenie bębna Co dwa miesiące

Czyszczenie dozownika detergentu

Co dwa miesiące

Czyszczenie węża dopły- wowego i filtra w zaworze

Dwa razy do roku

11.2 Wyjmowanie obcych przedmiotów

i

Przed uruchomieniem cyklu opróżnić kieszenie i zawiązać wszystkie luźne elementy.

Wyjąć wszystkie obce przedmioty (takie jak metalowe spinacze, guziki, monety itp.), które mogą znajdować się w uszczelce drzwi, filtrze węża dopływowego i bębnie. Patrz punkty „Uszczelka drzwi z kieszonką”, „Czyszczenie bębna” i „Czyszczenie węża dopływowego i filtra w zaworze”. Należy zachować ostrożność przy obchodzeniu się z zasłonami. Zjdąć zaczepy i umieścić zasłony w woreczku do prania lub w poszewce na poduszki. W razie potrzeby należy skontaktować się z autoryzowanym centrum serwisowym.

11.3 Czyszczenie obudowy

Urządzenie należy czyścić wyłącznie za pomocą ciepłej wody z łagodnym mydłem. Dokładnie osuszyć wszystkie powierzchnie. Nie używać myjek do szorowania ani żadnych materiałów o właściwościach ściernych.

UWAGA!

Nie stosować alkoholu, rozpuszczalników ani produktów chemicznych.

UWAGA!

Nie czyścić powierzchni metalowych za pomocą detergentów z chlorem.

11.4 Usuwanie kamienia

i

Jeśli woda na danym obszarze jest twarda lub umiarkowanie twarda, zaleca się stosowanie środka zmiękczającego wodę przeznaczonego do pralek.

Regularnie sprawdzać bęben pod kątem tworzenia się kamienia.

Nawet zwykle detergenty zawierają środki zmiękczające wodę, ale zaleca się okresowe uruchamianie cyklu z pustym bębnem i środkiem do odkamieniania.

i

Należy zawsze przestrzegać instrukcji umieszczonej na opakowaniu produktu.

11.5 Pranie konserwacyjne

Częste i długotrwałe stosowanie programów niskotemperaturowych może spowodować osadzanie się detergentu, pozostałości włókien, wzrost bakterii wewnątrz bębna i komory. Może to prowadzić do nieprzyjemnego zapachu i pleśni. Aby usunąć osady i oczyścić wewnętrzne części urządzenia, należy regularnie (co najmniej raz w miesiącu) przeprowadzać pranie konserwacyjne.

i

Należy zapoznać się z rozdziałem „Czyszczenie bębna”.

11.6 Czyszczenie bębna

Należy regularnie sprawdzać bęben, aby nie dopuścić do nagromadzenia się niepożądanego osadu.

Ciała obce obecne w praniu lub osady żelaza w wodzie mogą powodować powstawanie osadu rdzy w bębnie.

Wyczyścić bęben specjalnym środkiem do czyszczenia stali nierdzewnej.

i

Należy zawsze przestrzegać instrukcji umieszczonej na opakowaniu produktu. Nie wolno czyścić bębna żracymi środkami do usuwania kamienia, środkami do szorowania zawierającymi chlor ani metalowymi myjkami.

W celu dokładnego wyczyszczenia:

1. Wyjąć pranie z bębna.
2. Uruchomić program Bawełna z najwyższą temperaturą.
3. Dodać niewielką ilość detergentu do pustego bębna, aby wypłukać wszelkie pozostałości zanieczyszczeń.

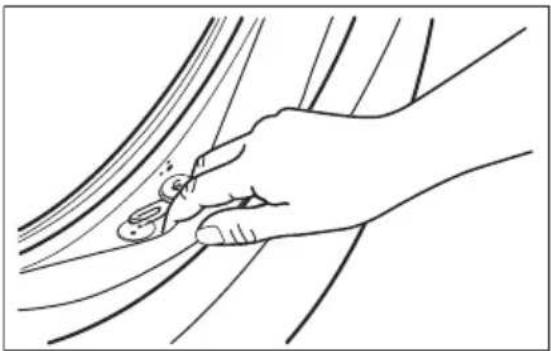

Uszczelka drzwi z fałda

Urządzenie jest wyposażone w samoczyszczący się układ odpływowy, który podczas wypompowywania wody usuwa drobne włókna oddzielone od tkanin. Należy regularnie sprawdzać uszczelkę i w razie potrzeby oczyścić ją w sposób opisany na poniższym schemacie. Monety, guziki i inne małe przedmioty można wyjąć po zakończeniu cyklu.

W razie potrzeby wyczyścić ją środkiem do czyszczenia w kremie na bazie amoniaku, uważając, aby nie zarysować jej powierzchni.

i

Należy zawsze przestrzegać instrukcji umieszczonej na opakowaniu produktu.

Sprawdzić i usunąć przedmioty (jeśli występują), które mogą być uwięzione w fałdzie.

Należy upewnić się, że nie doszło do przytrzaśnięcia prania między drzwiami a uszczelką.

Po zakończeniu cyklu programu należy zetrzeć wilgotną szmatką wszelkie zabrudzenia lub pozostałości wody pozostawione w uszczelce drzwi.

11.7 Czyszczenie dozownika detergentu

Aby zapobiec ewentualnemu osadzaniu się wysuszonego detergentu lub płynu zmiękczającego do tkanin lub tworzeniu się pleśni w szufladzie na detergent, co dwa miesiące należy przeprowadzić procedurę czyszczenia pokazaną na poniższych schematach:

1.

2.

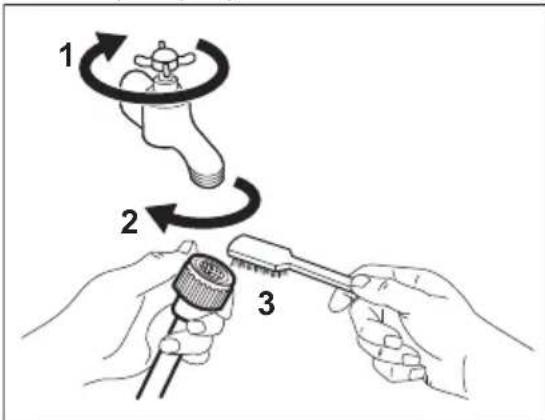

11.8 Czyszczenie węży dopływowych i filtra w zaworze

Zaleca się dwa razy w roku wyczyścić filtr węża dopływowego i filtr w zaworze

z nagromadzonego osadu. Aby wyczyścić filtry, należy postępować zgodnie z opisem na poniższych schematach:

1. Odłączyć wąż dopływowy od zaworu wody i wyczyścić filtr.

1. Wyjąć wąż dopływowy z urządzenia, odkręcając nakrętkę.

1. Filtr zaworu z tyłu urządzenia należy czyścić za pomocą szczoteczki do zębów.

1. Po podłączeniu węża z tyłu urządzenia należy obrócić go w prawo lub lewo (nie w kierunku pionowym), odpowiednio do położenia zaworu wody.

11.9 Środki ostrożności podczas mrozu

Jeśli urządzenie jest zainstalowane w miejscu, w którym temperatura może spaść poniżej 0°C, należy usunąć pozostałą wodę z węża dopływowego oraz z pompy opróżniającej.

1. Wyjąć wtyczkę przewodu zasilającego z gniazda elektrycznego.
2. Zakręcić zawór wody.
3. Umieścić dwa końca węża dopływowego w zbiorniku i odczekać, aż woda spłynie z węża.
4. Wyczyścić pompę opróżniającą. Przejść do awaryjnej procedury opróżniania.
5. Gdy pompa opróżniająca jest pusta, zamocować wąż dopływowy.

OSTRZEŻENIE!

Przed ponownym uruchomieniem urządzenia należy upewnić się, że temperatura wynosi powyżej 0°C. Producent nie odpowiada za uszkodzenia spowodowane niskimi temperaturami.

12. PARAMETRY EKSPLOATACYJNE

12.1 Komentarz

i

Kod QR znajdujący się na etykiecie dołączonej do urządzenia z oznaczeniem klasy energetycznej zawiera łącze do strony internetowej z informacją o parametrach urządzenia z bazy danych UE EPREL. Etykietę z oznaczeniem klasy energetycznej wraz instrukcją obsługi i innymi dokumentami dostarczonymi z urządzeniem należy zachować do ewentualnego wykorzystania w przyszłości.

Informacje te może również znaleźć w bazie danych EPREL, korzystając z łącza https://eprel.ec.europa.eu i podając nazwę modelu oraz numer produktu, które znajdują się na tabliczce znamionowej urządzenia.

i

Wartości i czas trwania programu mogą się różnić w zależności od różnych czynników (np. temperatury w pomieszczeniu, temperatury i ciśnienia wody, wielkości wsadu i rodzaju prania, napięcia zasilania), a także od ewentualnej zmiany domyślnych ustawień programu.

12.2 Zgodnie z rozporządzeniem 2019/2023 Komisji UE

Pełny załadunek 8 0.790 52.0 3:25 53.00 39.0 1151

Eco 40-60 program	kg kWh Litry gg:mm	%1)	°C	obr./min 2).
Połowa załadunku 4 0.420 42.0 2:40 53.00 30.0 1151
Jedna czwarta załadunku	2 0.165 33.0 2:35 55.00 22.0 1151

1) Wilgotność pozostała po zakończeniu fazy wirowania. Im wyższa prędkość wirowania, tym większy hałas i niższa pozostała wilgotność prania.
2) Maksymalna prędkość wirowania

Zużycie energii w różnych trybach

Tryb wyłączenia (W) Tryb czuwania (W)	Tryb opóźnienia rozpoczęcia programu (W)
0.50 0.50 4.00

Czas przejścia do trybu wyłączenia/czuwania wynosi maksymalnie 15 minut.

12.3 Często używane programy

i

Wartości te mają wyłącznie charakter poglądowy.

Program	kg kWh Litry gg:mm	%1)	°C	obr./min2)
Bawełna 3)90°C	8 2.450 80.0 4:05 53.00 85.0 1200
Bawełna60°C	8 1.750 75.0 3:50 53.00 55.0 1200
Bawełna 4)20°C	8 0.300 75.0 2:50 53.00 20.0 1200
Syntetyki40°C	3 0.600 55.0 2:15 35.00 40.0 1200
Delikatne 5)30°C	2 0.400 50.0 1:15 35.00 30.0 1200
Wełna30°C	1.5 0.300 60.0 1:05 30.00 30.0 1200

1) Wilgotność pozostała po zakończeniu fazy wirowania. Im wyższa prędkość wirowania, tym większy hałas i niższa pozostała wilgotność prania.
2) Wskaźnik prędkości wirowania.
3) Program przeznaczony do prania mocno zabrudzonych tkanin.
4) Nadaje się do prania lekko zabrudzonych tkanin bawełnianych, syntetycznych i mieszanych.
5) Sprawdza się również jako szybki cykl prania do lekko zabrudzonych tkanin.

13. SKRÓCONA INSTRUKCJA OBSŁUGI

13.1 Codzienne użytkowanie

Podłączyć wtyczkę do gniazda zasilania.

Otworzyć zawór wody.

Załadować pranie.

Dodać detergent i inne środki do właściwych przegródek dozownika detergentu.

1. Obrócić pokrętło wyboru programów, aby ustawić żądany program.
2. Wybrać żądane opcje za pomocą odpowiednich przycisków.
3. Aby uruchomić program, należy dotknąć przycisk Start/Pauza ▶II. Urządzenie uruchomi się.

Po zakończeniu programu wyjąć pranie.

Ustawić pokrętło wyboru programów tak, aby wyłączyć urządzenie.

13.2 Pielęgnacja i czyszczenie

Okresowe czyszczenie wydłuża żywotność urządzenia.

Po zakończeniu każdego cyklu należy pozostawić drzwi i dozownik detergentu lekko uchylone, aby umożliwiać obieg powietrza i odparowanie wilgoci z wnętrza urządzenia, co zapobiega powstawaniu pleśni i nieprzyjemnego zapachu.

Urządzenie nie eksploatowane przez dłuższy czas odłączyć od zasilania i zamknąć zawór wody.

Odkamienianie Dwa razy do roku

Pranie konserwacyjne Raz w miesiącu

Czyszczenie uszczelki Co dwa miesiące drzwi

Czyszczenie bębna Co dwa miesiące

Czyszczenie węża dopły- Dwa razy do roku wowego i filtra w zaworze

Poniżej opisano, jak należy czyścić poszczególne elementy.

Uszczelka drzwi z fałda

Urządzenie jest wyposażone w samoczyszczący się układ odpływowy, który podczas wypompowywania wody usuwa drobne włókna oddzielone od tkanin. Należy regularnie sprawdzać uszczelkę i w razie potrzeby oczyścić ją w sposób opisany na poniższym schemacie. Monety, guziki i inne małe przedmioty można wyjąć po zakończeniu cyklu.

W razie potrzeby wyczyścić ją środkiem do czyszczenia w kremie na bazie amoniaku, uważając, aby nie zarysować jej powierzchni.

Należy zawsze przestrzegać instrukcji umieszczonej na opakowaniu produktu.

Sprawdzić i usunąć przedmioty (jeśli występują), które mogą być uwięzione w fałdzie.

Należy upewnić się, że nie doszło do przytrzaśnięcia prania między drzwiami a uszczelką.

Po zakończeniu cyklu programu należy zetrzeć wilgotną szmatką wszelkie zabrudzenia lub pozostałości wody pozostawione w uszczelce drzwi.

Wyjmowanie obcych przedmiotów

Przed uruchomieniem cyklu opróżnić kieszenie i zawiązać wszystkie luźne elementy.

Wyjąć wszystkie obce przedmioty, jak metalowe spinacze, guziki, monety, które mogą znajdować się w uszczelce drzwi, filtrze węża dopływowego i bębnie. W razie potrzeby należy skontaktować się z autoryzowanym centrum serwisowym.

13.3 Programy

Programy Wsad Opis produktu
Eco 40-60 8 kg Białe i kolorowe tkaniny bawełniane. Średnio zabrudzone.
Bawełna	8 kg Białe i kolorowe tkaniny bawełniane.
Syntetyki	3 kg Tkaniny syntetyczne lub mieszane.
Delikatne	2 kg Delikatne tkaniny, takie jak akryl, wiskoza i poliester.
Wełna	1.5 kg Delikatne i wełniane tkaniny nadające się do prania w pralce lub przezna-czone do prania ręcznego.
Denim	3 kg Odzież dzinsowa.
Sportowe	3 kg Sportowe.
Wirowanie/Odpompowanie	8 kg Wszystkie tkaniny z wyjątkiem wełnianych i bardzo delikatnych. Program umożliwiający odwirowanie prania i odpompowanie wody.
Płukanie	8 kg Wszystkie tkaniny z wyjątkiem wełnianych i bardzo delikatnych. Program do płukania i odwirowania odzieży.
Ciemne ubrania	8 kg Tkaniny bawełniane lub mieszane w ciemnych kolorach.
Antyalergiczny	8 kg Białe rzeczy bawełniane. Ten program pomaga usuwać zarazki i bakterie.
Szybkie 14 min	1.5 kg Rzeczy bawełniane i syntetyczne, lekko zabrudzone lub noszone jeden raz.
Pranie 30 min	3 kg Tkaniny syntetyczne i mieszane. Lekko zabrudzone.
Pranie 60 min	5 kg Odzież z tkanin bawełnianych i syntetycznych. Program ten zapewnia dobrą skuteczność prania w krótkim czasie.

13.4 Rodzaj i ilość detergentu.

• Należy stosować wyłącznie detergenty i inne środki przeznaczone do pralek automatycznych. Zgodnie z ogólnymi zasadami należy stosować:
  – detergenty w proszku (również tabletki i detergenty jednodawkowe) do wszystkich rodzajów tkanin, z wyjątkiem delikatnych. detergenty w proszku zawierające wybielacz do białych tkanin i dezynfekcji prania;
  – detergenty w płynie (również detergenty jednodawkowe), najlepiej do prania w niskiej temperaturze (maksymalnie 60°C) do wszystkich rodzajów tkanin lub specjalne tylko do tkanin wełnianych.

- Nie mieszać różnych detergentów.

- Użyć mniej detergentu, jeśli:

– pierze się mały wsad,
– pranie jest lekko zabrudzone,
– podczas prania powstaje duża ilość piany.

Użycie niewłaściwego detergentu może powodować:

• niezadowalające efekty prania;
• zszarzenie prania;
  • efekt śliskości prania;
• rozwój pleśni w urządzeniu.

Użycie nadmiernej ilości detergentu może powodować:

• nadmierne pienienie;
  • gorszy efekt prania;
• niezadowalający efekt płukania;
• niekorzystne oddziaływanie na środowisko.

14. KODY ALARMÓW I MOŻLIWE USTERKI

Urządzenie nie uruchamia się lub przestaje działać podczas pracy. W pierwszej kolejności należy spróbować znaleźć rozwiązanie problemu (patrz tabele).

OSTRZEŻENIE!

Przed wykonaniem jakichkolwiek czynności należy wyłączyć urządzenie.

Problem Możliwe rozwiązanie

E 10Urzadzenie nie napelnia się prawidłowo woda.	• Sprawdzić, czy zawór wody jest otwarty.• Upewnić się, że ciśnienie wody nie jest zbyt niskie. W celu uzyskania tych informacji należy skontaktować się z miejscowym zakładem wodociągowym.• Upewnić się, że zawór wody jest drożny.• Upewnić się, że wąż dopływowy nie jest zagęty, uszkodzony lub przygnieciony.• Upewnić się, że wąż dopływowy jest prawidłowo podłączony.• Przyczyną problemu może być również niedrożność układu odpływowego. Należy skontaktować się z autoryzowanym centrum serwisowym.• Upewnić się, że filtr węża dopływowego i filtr zaworu są drożne.
E20Urzadzenie nie wypompowuje wody.	• Upewnić się, że syfon umywalki jest drożny.• Upewnić się, że wąż dopływowy nie jest zagęty lub przygnieciony.• Przyczyną problemu może być niedrożność układu odpływowego. Należy skontaktować się z autoryzowanym centrum serwisowym.• Upewnić się, że wąż spustowy jest prawidłowo podłączony.• Jeśli ustawiono program bez fazy odpompowania, należy ustawić program odpompowania.• Jeśli ustawiono opcję, która kończy się woda w bębnie, należy wybrać program odpompowania.
E40Drzwi urządzenia są otworzone lub nie są prawidłowo zamknięte.	• Upewnić się, że prawidłowo zamknięto drzwi.
E91Usterka wewnętrzna. Brak komunikacji między podzespołami elektronicznymi urządzenia.	• Program nie zakończył się prawidłowo lub został zatrzymany zbyt wcześniej. Wyłączyć i ponownie włączyć urządzenie.• Jeśli kod alarmu pojawi się ponownie, należy skontaktować się z autoryzowanym centrum serwisowym.
EHOZasilanie jest niestabilne.	• Odczekać do czasu ustabilizowania się zasilania.
EFOWłączyć się zabezpieczenie przed zalaniem.	• Odłączyć urządzenie i zamknąć zawór wody. Należy skontaktować się z autoryzowanym centrum serwisowym.
Jeśli problem będzie występował nadal, należy skontaktować się z autoryzowanym punktem serwisowym. Dane niezbędne dla serwisu znajdują się na tabliczce znamionowej
*Niektóre kody alarmowe mogą nie wystąpić. Może ulec zmianie bez powiadomienia.

15. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie.

Nie wolno wyrzucać urządzeń oznaczonych symbolem razem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

electrolux.com
