Typ produktu	Kuchenka gazowo-elektryczna
Marka	Electrolux
Model	EKK510504X
Wysokość (mm)	855
Szerokość (mm)	500
Głębokość (mm)	600
Pojemność piekarnika (l)	45
Moc całkowita piekarnika (W)	1960
Moc płyty (palniki)	Lewy przedni duży 2,60 kW, lewy tylny pomocniczy 1,00 kW, prawy przedni średni 2,00 kW, prawy tylny średni 2,00 kW
Zasilanie elektryczne	230 V, 50 Hz
Zasilanie gazowe	G20 (20 mbar) / G30 (37 mbar) / G2.350 (13 mbar) – przestawialne

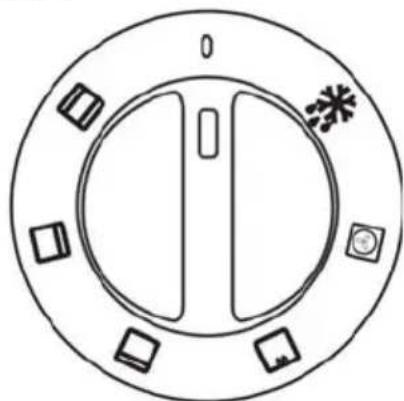

Funkcje piekarnika	Tradycyjne pieczenie (góra+dół), grill, termoobieg (wentylator), rozmrażanie, grzanie dolną i górną grzałką
Palniki płyty	4 palniki gazowe z zapalarką iskrową
Akcesoria w zestawie	Ruszt emaliowany, taca emaliowana
Klasa energetyczna	Brak danych – produkt niekategoryzowany
Rodzaj czyszczenia	Ręczne
Oświetlenie piekarnika	Żarówka 25 W, typ E14, odporna do 300°C
Drzwi piekarnika	Zdejmowane do czyszczenia
Bezpieczeństwo	Wyłącznik bezpieczeństwa, termostat zabezpieczający przed przegrzaniem
Gwarancja	Zgodnie z kartą gwarancyjną, gwarancja europejska
Serwis	Autoryzowane punkty serwisowe Electrolux

Często zadawane pytania - EKK510504X ELECTROLUX

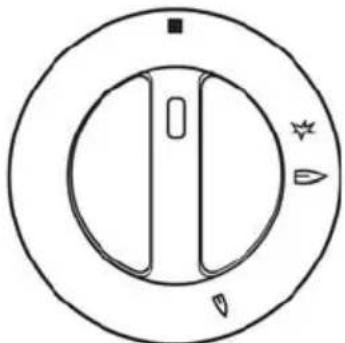

Jak prawidłowo zapalić palnik gazowy?

Należy wcisnąć i obrócić pokrętło w lewo do symbolu dużego płomienia, jednocześnie przytrzymując przycisk zapalarki, aż pojawi się płomień. Można też użyć zapałki. Po zapaleniu zwolnić pokrętło i wyregulować płomień.

Co zrobić, gdy płomień palnika jest niestabilny?

Sprawdź, czy otwory w pokrywce palnika nie są zatkane, regulator ciśnienia działa prawidłowo i zawór jest całkowicie otwarty. Wyczyść palnik w razie potrzeby.

Jak wymienić żarówkę w piekarniku?

Odłącz kuchenkę od zasilania i upewnij się, że jest zimna. Odkręć szklaną pokrywę w lewo, wykręć starą żarówkę 25W (E14, odporna do 300°C), wkręć nową i załóż pokrywę.

Czy można piec kilka potraw jednocześnie w piekarniku?

Tak, przy użyciu funkcji termoobiegu (wentylator) można piec na kilku poziomach bez przenikania smaków. Należy ustawić niższą temperaturę o 20-25°C niż w przepisie.

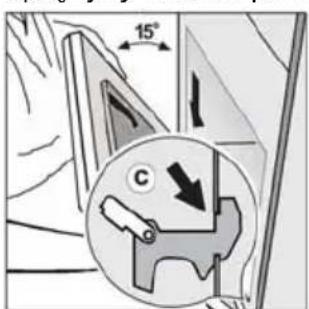

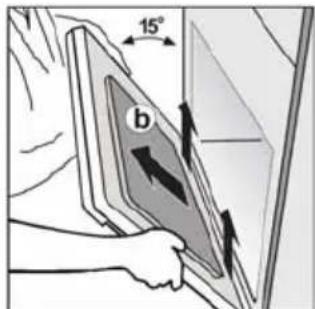

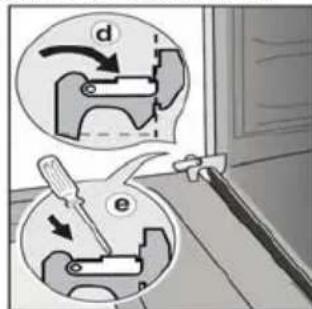

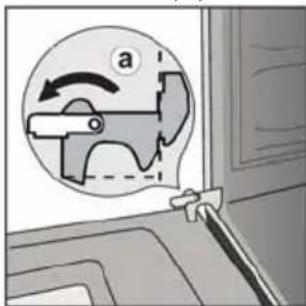

Jak zdjąć drzwi piekarnika do czyszczenia?

Otwórz drzwi do oporu, przełóż dźwigienki na zawiasach do przodu, zamknij drzwi i unieś je do góry, aby zdjąć. Montaż wykonaj w odwrotnej kolejności.

Jak przestawić kuchenkę na inny rodzaj gazu?

To może wykonać tylko autoryzowany serwis. Wymienia się dysze palników i reguluje przepływ powietrza po wymianie. Należy odłączyć kuchenkę od zasilania przed wymianą dysz.

Jak czyścić płytę gazową?

Czyść płytę gdy jest jeszcze ciepła (ale nie gorąca) wilgotną gąbką z łagodnym detergentem. Unikaj środków ściernych. Palniki można myć w wodzie, upewnij się że otwory są drożne przed zamocowaniem.

Dlaczego piekarnik nie włącza się?

Sprawdź, czy pokrętło funkcji i termostatu są prawidłowo ustawione, oraz czy wyłącznik instalacyjny jest w pozycji ON. Jeśli problem występuje nadal, skontaktuj się z serwisem.

Jakie naczynia są odpowiednie do piekarnika?

Używaj naczyń żaroodpornych wytrzymujących do 290°C. Nie stawiaj naczyń bezpośrednio na dnie piekarnika – zawsze używaj blachy lub rusztu. Unikaj folii aluminiowej wewnątrz.

Co oznacza lampka kontrolna termostatu?

Lampka świeci się, gdy piekarnik nagrzewa się do zadanej temperatury, a gaśnie po jej osiągnięciu. Zapala się cyklicznie podczas utrzymywania temperatury.

INSTRUKCJA OBSŁUGI EKK510504X ELECTROLUX

Witamy w świecie Electrolux

Dziękujemy za wybranie doskonałego produktu firmy Electrolux. Mamy nadzieję, że korzystanie z niego będzie dla Ciebie źródłem prawdziwej przyjemności. Ambicją Grupy Electrolux jest oferowanie klientom bogatego wyboru wysokiej jakości produktów, które pomogą uczynić Twoje życie jeszcze bardziej wygodnym. Ich przykłady znajdziesz na okładce niniejszej instrukcji obsługi. Zachęcamy do przeczytania niniejszej instrukcji tak, aby optymalnie wykorzystać wszystkie zalety Twojego nowego urządzenia. Z pewnością docenisz jego zalety i wygodę użytkowania. Powodzenia!

Spis treści

Wskazówki dla instalatora

Wskazówki dotyczące bezpieczeństwa 5

Dane techniczne 8

Instalacja 9

Ustawienie 10

Podłączenie do zasilania elektrycznego 11

Podłączenie do zasilania gazem 12

Przestawienie na inny rodzaj gazu 13

Wskazówki dla użytkownika

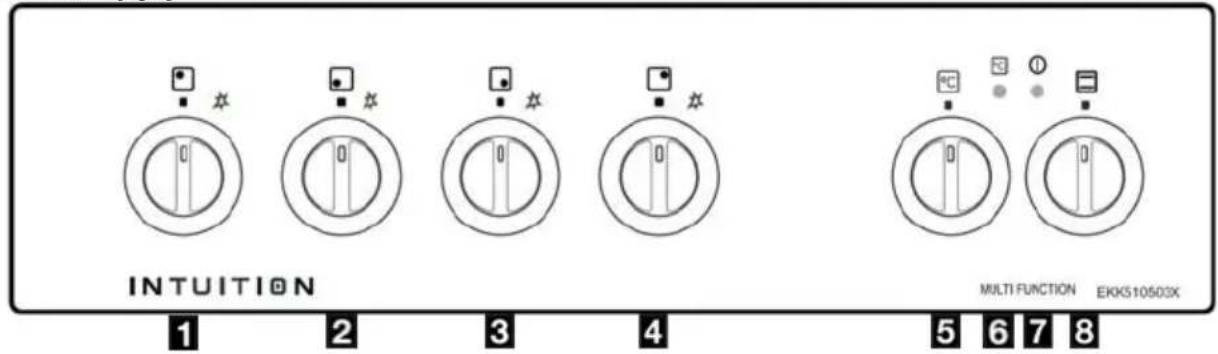

Panel sterujący 15

Obstuga urządzenia 16

Przed pierwszym użyciem 16

Piekarnik elektryczny 17

Używanie wentylatora piekarnika 18

Wentylator 18

Rozmrażanie 19

Wskazówki i porady 19

Pieczenie tradycyjne 20

Pieczenie na grillu 21

Tabele pieczenia 22

Obsługa płyty 24

Konserwacja i czyszczenie 26

Wymiana żarówki piekarnika 27

Co zrobić, gdy... 28

Warunki gwarancji 29

Serwis 29

Poniższe symbole pojawiają się w instrukcji obsługi i mają następujące znaczenie:

Wskazówki dotyczące bezpieczeństwa

Obstuga urządzenia

Wskazówki i porady

Informacje dotyczące ochrony środowiska naturalnego

Wskazówki dotyczące bezpieczeństwa

Przed przystąpieniem do eksploatacji urządzenia należy dokładnie zapoznać się z instrukcją, w której podano wskazówki i zalecenia dotyczące prawidłowego użytkowania i obsługi sprzętu.

Instrukcję obsługi należy przechowywać przez cały czas użytkowania kuchni.

W przypadku sprzedaży urządzenia należy pamiętać również o przekazaniu instrukcji obsługi nowemu użytkownikowi.

Przestrzeganie wskazówek zawartych w instrukcji zapewni długotrwałe i niezawodne działanie kuchni.

Instalacja

- Podłączenie kuchenki do instalacji gazowej może wykonać wyłącznie instalator urządzeń gazowych z odpowiednimi uprawnieniami.

- Kuchenka jest ciężka. Zachować ostrożność podczas przenoszenia i przesuwania urządzenia.

- Przed rozpoczęciem korzystania z kuchni należy usunąć wszystkie elementy opakowania.

- Przed instalacją należy sprawdzić rodzaj i ciśnienie gazu w miejscu instalacji urządzenia oraz rodzaj gazu, do którego kuchnia jest przystosowana

- Warunki dotyczące zmiany rodzaju używanego gazu znajdują się w instrukcji obsługi (patrz także tabliczka znamionowa urządzenia).

- Pomieszczenie, w którym ma być zainstalowana kuchnia powinno posiadać sprawną wentylację nawiewno – wywiewną.

Niesprawna wentylacja może prowadzić do zakłócenia procesu spalania gazu i powstawiania zwiększonej zawartości tlenku węgla w pomieszczeniu kuchennym.

- Kuchenkę należy podłączyć do zasilania elektrycznego: 230V, 50Hz.

- Sprawdzić zgodność parametrów instalacji elektrycznej z danymi umieszczonymi na tabliczce znamionowej.

- Nie należy naprawiać / zmieniać parametrów urządzenia samodzielnie. Bezpieczeństwo dzieci

- Urządzenie przeznaczone jest do obsługi wyłącznie przez osoby dorosłe. Nie zezwalać dzieciom na zabawę w pobliżu urządzenia

- Kuchnia nagrzewa się podczas pracy i pozostaje gorąca przez jakiś czas. Nie zezwalać dzieciom na przebywanie w pobliżu kuchni, do czasu jej ostygnięcia.

- Dzieci mogą także zranić się / poparzyć przy zdejmowaniu garnków i naczyń z kuchni.

Podczas pracy

- Urządzenie jest przeznaczone do przyrządzania potraw w warunkach gospodarstwa domowego. Stosowanie jej do innych celów jest niedozwolone!

- Podczas pracy kuchni powstaje ciepło i wilgoć. Należy zapewnić prawidłową wentylację w pomieszczeniu, w którym będzie ustawiona kuchnia.

- W przypadku zalania kuchni, nie należy jej używać. Nie obsługiwać kuchni mokrymi rękoma.

• W przypadku długiej pracy kuchni należy zapewnić dodatkową wentylację poprzez otwarcie okna lub zwiększenie mocy wentylacji mechanicznej (jeżeli zainstalowano).
• W przypadku podłączenia innych urządzeń elektrycznych w pobliżu kuchni należy zwrócić uwagę, aby ich przewody zasilające nie dotykały gorących elementów kuchni (lub nie zostały przytrzaśnięte drzwiami kuchni).
• Podczas gotowania potraw na oleju lub innym tłuszczu nie wolno pozostawiać urządzenia bez nadzoru, ponieważ przegrzany olej może się zapalić.
• Na ruszcie nie wolno ustawiać zdeformowanych lub niestabilnych naczyń do gotowania, gdyż mogą się one przewrócić i zawartość naczynia wyleje się na palniki.
• Do wkładania i wyjmowania potraw z piekarnika należy zawsze używać kuchennych rękawic ochronnych.
• Kuchnia nagrzewa się podczas pracy. Nie dotykać nagrzanych elementów wewnątrz piekarnika, gdyż może dojść do oparzenia.
• Sprawdzić, czy pokrętła znajdują się w pozycji „OFF” (wyłączony), kiedy kuchenka nie jest użytkowana.

• Ze względów bezpieczeństwa i higienicznych kuchenkę należy utrzymywać w czystości. Tłuszcz i resztki potraw mogą stać się przyczyną pożaru!

• Piekarnik należy czyścić zgodnie ze wskazówkami zawartymi w niniejszej instrukcji obsługi.

• Na palnikach kuchni oraz w piekarniku nie należy używać plastikowych naczyń. Nie przykrywać wewnętrznych elementów piekarnika folią aluminiową.
• Otwór wentylacyjny piekarnika (z tyłu, w środkowej części płyty) nie może być zasłonięty, gdyż zapewnia prawidłową wentylację komory piekarnika.
• W pobliżu kuchni nie wolno przechowywać łatwopalnych materiałów, środków czyszczących itp.
• Nie przenosić kuchni za uchwyt drzwi piekarnika.

Serwis

- Awarię urządzenia należy zgłosić w autoryzowanym zakładzie serwisowym. Użytkownikowi nie wolno samodzielnie wykonywać napraw! Autoryzowany zakład serwisowy posiada oryginalne części zamienne.

Ochrona środowiska naturalnego

• Wszystkie materiały opakowania nadają się do powtórnego przetworzenia.
• Oddać je do punktu zbiórki surowców wtórnych.
• Po zużyciu urządzenia należy je unieruchomić poprzez odcięcie przewodu zasilającego.

Symbol na produkcie lub na opakowaniu oznacza, że tego produktu nie wolno traktować tak, jak innych odpadów domowych. Należy oddać go do właściwego punktu skupu surowców wtórnych zajmującego się złomowanym sprzętem elektrycznym i elektronicznym.

Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych produktów na środowisko naturalne oraz zdrowie.

Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Wskazówki dla instalatora

Dane techniczne

EKK510504X
Wymiary Wysokość		855 mm
	Szerokość		500 mm
	Głębokość		600 mm
	Pojemność piekarnika		45 l
Płyta Ruszt		Emaliowany

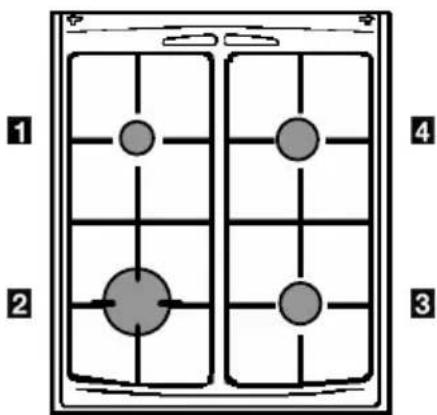

	Palnik prawy przedni	Średni	2,00 kW
	Palnik prawy tylny	Średni	2,00 kW
	Palnik lewy przedni	Duży	2,60 kW
	Palnik lewy tylny	Pomocniczy	1,00 kW
	Zapalarka		0,6 W
Piekarnik Grzałki piekarnika
	- dolna		900 W
	- górna		1000 W
	Grzałka grilla		1900 W
	Wentylator konwekcyjny		35 W
	Okrągła grzałka		1900 W
	Żarówka piekarnika		żarówka 25W typ E14
	Czyszczenie		ręczne
	Moc całkowita piekarnika 1960 W
Zasilanie Napięcie			230 V
	Częstotliwość		50 Hz

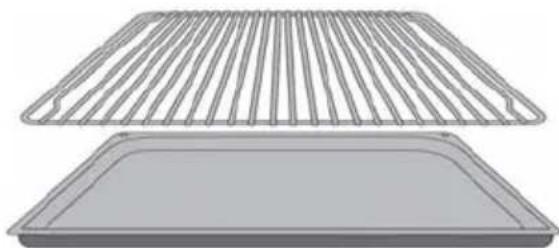

Akcesoria Taca
	Ruszt		Emaliowane
Moc kuchenki 1,9606 kW

Wskazówki bezpieczeństwa

Podłączenie i dopasowanie kuchenki do odpowiedniego rodzaju gazu może wykonać wyłącznie instalator urządzeń gazowych z odpowiednimi uprawnieniami, zgodnie z obowiązującymi przepisami.

Instalator po przeprowadzeniu w/w czynności powinien zaznaczyć w tabeli DANYCH TECHNICZNYCH rodzaj gazu, do którego została dostosowana kuchnia. Producent nie ponosi odpowiedzialności za szkody powstałe wskutek nieprzestrzegania obowiązujących norm i przepisów lub podłączenia kuchenki przez osobę nieuprawnioną

Instalacja

Podłączenie i dopasowanie kuchenki do odpowiedniego rodzaju gazu może wykonać wyłącznie instalator urządzeń gazowych z odpowiednimi uprawnieniami, zgodnie z obowiązującymi przepisami.

Instalator po przeprowadzeniu w/w czynności powinien zaznaczyć w tabeli DANYCH TECHNICZNYCH rodzaj gazu, do którego została dostosowana kuchnia.

Przed przystąpieniem do instalowania kuchni w pomieszczeniu kuchennym należy upewnić się, czy spełnia ono wymagania stawiane mu przez obowiązujące przepisy.

Pomieszczenie kuchenne powinno:

- mieć szerokość min. 1,7 m dla mieszkania jednopokojowego lub 2,3 m dla mieszkania wielopokojowego; - mieć minimalną wysokość 2,2 m; - mieć odpowiednią kubaturę, która zapewni, że maksymalne obciążenie cieplne pochodzące od urządzeń gazowych zainstalowanych w tym pomieszczeniu nie przekroczy 930 W/m³ pomieszczenia kuchennego i 175 W/m³ dla pomieszczenia mieszkalnego;

- zapewnić wentylację nawiewno - wywiewną (co najmniej 1,5 krotną wymianę powietrza w ciągu godziny)

- zapewnić dopływ powietrza (jeżeli kuchnia nie posiada okna) poprzez otwory wykonane w ścianach zewnętrznych o powierzchni min. 0,016 m²

- zapewnić odprowadzanie spalin, np. poprzez sprawny kanał kominowy o min. boku 0,14 m.

Równocześnie informujemy, że kuchnia jest przewidziana do instalowania obok mebli kuchennych, ale nie wyższych niż górna płaszczyzna rusztu kuchni.

Po instalacji kuchenka powinna być łatwo dostępna dla technika z serwisu, w przypadku konieczności naprawy.

Przed podłączeniem urządzenia do zasilania elektrycznego, należy sprawdzić czy parametry instalacji w miejscu eksploatacji urządzenia są zgodne z danymi umieszczonymi na tabliczce znamionowej

Kuchenka musi być uziemiona.

Podłączenie do zasilania gazem

Sprawdzić przepływ gazu i średnicę przewodu.

• Sprawdzić szczelność połączeń.
  • Zainstalować zawory gazowe.

10

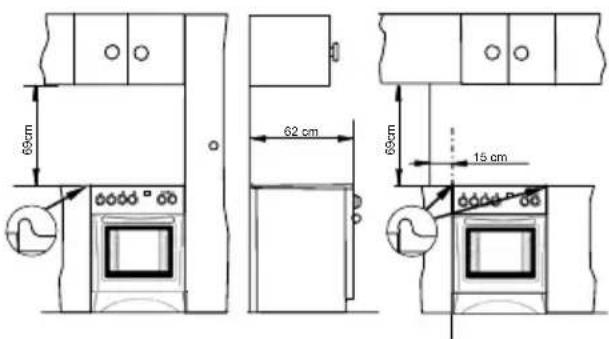

Ustawienie

Sąsiadujące szafki lub ściany nie mogą być wyższe od krawędzi kuchenki.

Kuchenka powinna być ustawiona w kuchni.

Między kuchnią, a pochłaniaczem należy zachować odstęp 69 cm (patrz rysunek).

Kuchenkę należy ustawić na stabilnej podłodze.

Odległość między kuchnia, a sąsiadującymi meblami oraz ścianą musi wynosić co najmniej 2 cm.

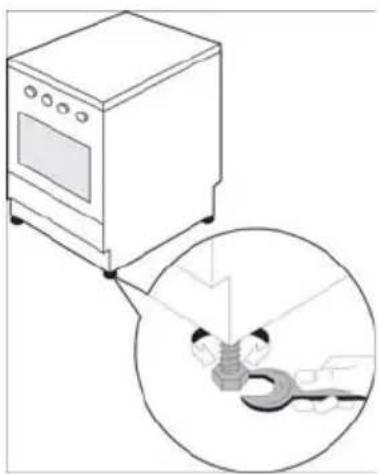

Wypoziomowanie

Kuchenka jest wyposażona w nóżki regulacyjne (z przodu i z tyłu podstawy kuchni).

Poprzez regulację nożek można ustawić odpowiednią wysokość urządzenia, wyrównać wysokość z sąsiadującymi meblami oraz właściwie wypoziomować kuchenkę.

Podłączenie do zasilania elektrycznego

Prace związane z instalacją elektryczna kuchni należy powierzyć uprawnionemu technikowi elektrykowi. Muszą być one wykonane zgodnie z obowiązującymi przepisami.

KUCHENKA MUSI BYĆ UZIEMIONA

Producent wyklucza swoją odpowiedzialność za szkody powstałe w wyniku instalacji nieprawidłowej i niezgodnej z przepisami.

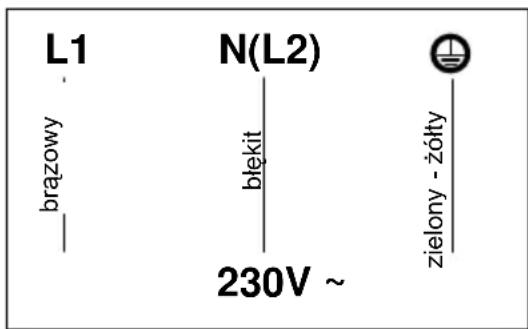

Kuchenkę należy podłączyć do zasilania 230V, 50Hz.

Przewód zasilający: typ H05 RR-F.

Przed włączeniem kuchenki należy sprawdzić, że napięcie kuchni jest zgodne z parametrami instalacji w miejscu eksploatacji urządzenia (patrz: tabliczka znamionowa kuchenki).

Jeżeli przewód zasilający zostanie uszkodzony, należy go wymienić w autoryzowanym zakładzie serwisowym.

Kuchenka może zostać podłączona na stałe, zgodnie z obowiązującymi przepisami, przez uprawnioną osobę.

W przypadku podłączenia stałego należy zastosować wielobiegunowy wyłącznik z rozwarciem styków min. 3 mm.

Wyłącznik powinien być umieszczony w odległości max 2 m od urządzenia (musi być także łatwo dostępny po zakończeniu instalacji).

UWAGA: Przewód uziemiający powinien być 2cm dłuższy niż pozostałe.

Przewód zasilający kuchni nie powinien dotykać żadnego z elementów wskazanych na rysunku.

Przed podłączeniem sprawdzić, czy:

• Bezpiecznik i domowa instalacja elektryczna mogą zostać obciążone jeszcze jednym urządzeniem (patrz tabliczka znamionowa kuchenki);
• Gniazdko lub wielobiegunowy wyłącznik (w przypadku podłączenia stałego) jest łatwo dostępny po instalacji urządzenia.

Jak to wykonać?

• Odkręcić i zdjąć pokrywę ochronną w tylnej części kuchni;
• Podłączyć przewód zasilający do kuchenki;
• Umocować przewodem zaciskowym;
• Upewnić się, ze wartość podłączenia jest zgodna z parametrami instalacji elektrycznej;

Założyć i przykręcić pokrywę ochronną w tylnej części kuchenki.

Podłączenie do zasilania gazem

Podłączenie do instalacji gazowej musi być dokonane zgodnie z obowiązującymi normami i przepisami prawa budowlanego!

Podczas montażu kuchenkę poddano testom i dostosowano do zasilania gazem o parametrach zamieszczonych na tabliczce znamionowej. Sprawdzić, czy charakterystyka gazu odpowiada parametrom gazu zasilającego.

Jeżeli nie, należy postępować zgodnie z zaleceniami podanymi w rozdziale "Użycie innych typów gazu". W celu uzyskania maksymalnej wydajności i minimalnego zużycia gazu należy sprawdzić, czy ciśnienie gazu zasilającego odpowiada ciśnieniu podanemu na tabliczce znamionowej. Jeżeli ciśnienie gazu jest inne (lub zmienne) od podanego na tabliczce, należy zamontować regulator ciśnienia.

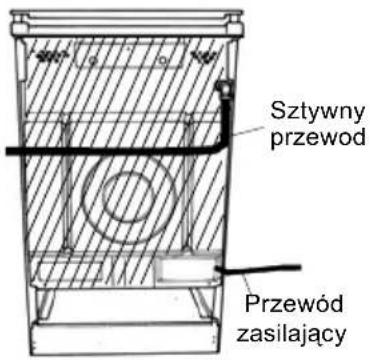

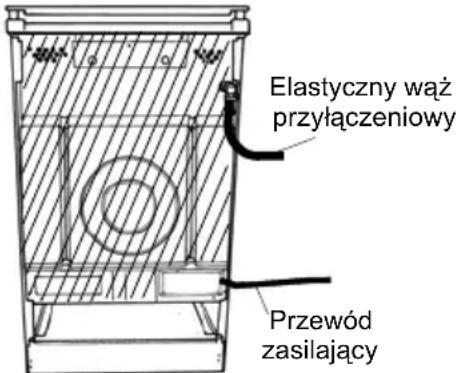

Podłączenie za pomocą sztywnej rury metalowej lub giętkiej rury metalowej Podłączenie kuchni do instalacji gazu ziemnego powinno być wykonane przy pomocy sztywnego podłączenia (dopuszcza się też inne podłączenia) np. Przy użyciu rur stalowych instalacyjnych lub rur miedzianych. Kuchnia posiada króciec przyłączeniowy G 1/2.

• Przewód łączący nie może przecinać tylnej ściany kuchenki. Wąż elastyczny łączymy z króścem kuchni przy pomocy 0,5 m odcinka rury stalowej instalacyjnej (bez szwu).
• Długość przewodu nie może przekraczać 1.5 metra bez jakichkolwiek zagięć lub skręceń.
• Przewód nie może przechodzić blisko ostrych krawędzi lub przedmiotów z ostrym zakończeniem.
• Przewód musi być dostępny, aby umożliwiać kontrolę pod względem przetarcia lub zużycia na całej swojej długości.

Ustalając stan przewodu należy wziąć pod uwagę: zadraśnięcia na powierzchni przewodu, przecięcia, przypalenia na końcach i wzdłuż przewodu, stwardnienie przewodu; przewód musi utrzymywać swoją naturalną elastyczność, obejmy mocujące nie mogą być zardzewiałe; czas używania przewodu nie może przekraczać okresu gwarancyjnego 5 lat.

- Jeżeli zajdzie jedna lub więcej z wymienionych okoliczności, nie wolno naprawiać przewodu, lecz niezwłocznie wymienić go.

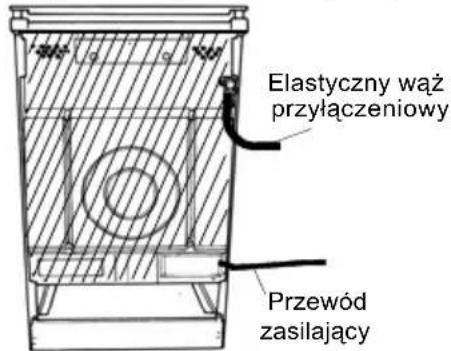

Podłączenie za pomocą w ęża elastycznego

- Podłączenie za pomocą węża elastycznego można wykonać tylko po sprawdzeniu, czy jest to zgodne z obowiązującymi przepisami.

UWAGA!

Po zamocowaniu należy sprawdzić szczelność wszystkich połączeń za pomocą wody z mydłem a nie za pomocą płomienia.

Podłączenie z lewej strony (widok z przodu) Upewnić się, że wąż podłączony do instalacji gazowej oraz przewód zasilający nie dotykają żadnego z elementów kuchni zaznaczonych na rysunku (oraz wąż nie dotyka podłogi).

Przestawienie na inny rodzaj gazu

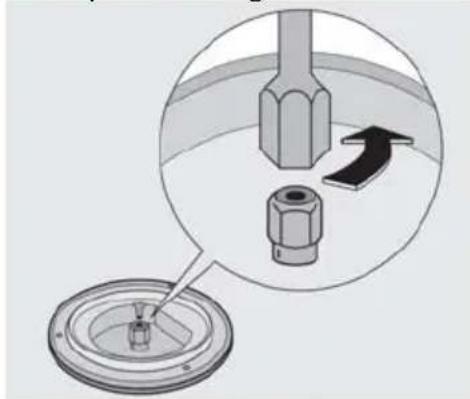

Adaptację na inny rodzaj gazu może wykonać jedynie autoryzowany serwis.

Dopasowanie do innego rodzaju gazu niż ten, na który została fabrycznie ustawiona kuchenka, odbywa się poprzez wymianę dysz gazowych, regulację powietrza pierwotnego, a w przypadku przejścia na gaz płynny dostarczany z butli gazowej zmianę sposobu podłączenia zasilania kuchni. Kolanko musi być uszczelnione za pomocą pakuł lub taśmy teflonowej. Po połączeniu należy sprawdzić szczelność wodą z mydłem.

Podłączenie z prawej strony (widok z przodu) Przy tego rodzaju instalacji, należy użyć sztywnych przewodów podłączeniowych, postępując zgodnie z obowiązującymi przepisami.

A – Rurka rozdzielająca

B - Nakrętka 1/2"

C - Uszczelka

D - Złączka węża

E - Kolanko

Tabela dysz
kategoria II 2ELs3B/P

Palnik Moc (kW)		Rodzaj gazu		Ciśnienie (mbar)	Średnica Dyszy (mm)	Średnica by-passa (mm)	Zużycie g/h
Duży	2,90	G2.350	13 mbar	13	1,80		-
	2,60	G 20	20 mbar	20	1,12	0,38	-
	2,50	G 30	37 mbar	37	0,75		0,182
Średni	2,10	G2.350	13 mbar	13	1,50		-
	2,00	G 20	20 mbar	20	0,96	0,30	-
	1,90	G 30	37 mbar	37	0,65		0,138
Pomocniczy	1,00	G2.350	13 mbar	13	1,05		-
	1,00	G 20	20 mbar	20	0,70	0,25	-
	0,85	G 30	37 mbar	37	0,43		0,062

Nakleić na urządzenie naklejkę (dostarczoną z urządzeniem) z właściwym rodzajem gazu.

Wymiana dysz palników nawierzchniowych

Każde urządzenie posiada zestaw dysz do odpowiedniego rodzaju gazu (średnica dyszy jest oznaczona w mm, na korpusie dyszy)

Przed rozpoczęciem zmiany dysz należy ODŁĄCZYĆ kuchenkę od zasilania elektrycznego I upewnić się, że wszystkie pokrętła znajdują się w położeniu WYŁACZONY.

Wymiana dysz palników

1. Zdjać ruszt.
2. Zdjąć nakrywki palników.
3. Odkręcić dysze za pomocą klucza nasadowego 7 i zastąpić je używając pasujących do gazu zasilającego i palników (patrz tabela dysz).
4. Założyć palniki i ruszt płyty.

Palniki nie wymagają regulacji powietrza pierwotnego.

Po wymianie dysz należy sprawdzić poziom płomienia.

Regularny płomień na najniższym poziomie powinien mieć ok. 4 mm (obracając pokrętło z maksymalnego do minimalnego położenia, palnik nie powinien zgasnąć).

Brak powietrza

prawidłowo

Za dużo powietrza

Palniki nawierzchniowe

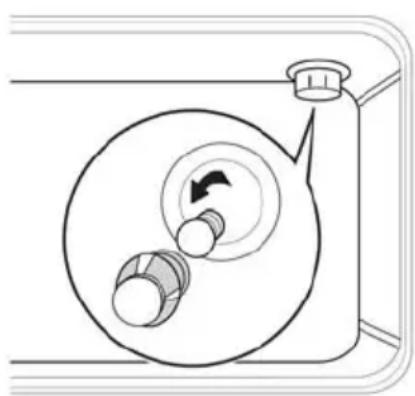

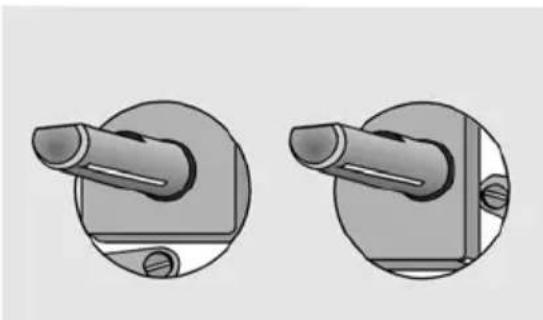

Aby ustawić minimalny poziom dopływu gazu:

• Zapalić palnik.
• Przekręcić pokrętło w lewo na oznaczenie małego płomienia.
• Zdjąć pokrętło z trzpienia kurka.
• Przy pomocy wąskiego wkrętaka obracać (wkręcać lub wykręcać) śrubę regulacyjną usytuowaną w korpusie kurka aż do uzyskania regularnego, małego płomienia.
• Założyć pokrętło.
• Obrócić pokrętło kilkakrotnie z położenia maksymalnego do minimalnego, aby sprawdzić, czy płomień jest stabilny.

Wskazówki dla użytkownika

Panel sterujący

1 Pokrętło tylnego lewego palnika
2 Pokrętło przedniego lewego pola grzejnego
3 Pokrętło przedniego prawego pola grzejnego
4 Pokrętło tylnego prawego pola grzejnego

Płyta

5 Termostat piekarnika
6 Lampka kontrolna termostatu piekarnika
7 Lampka kontrolna
8 Pokrętło wyboru funkcji piekarnika

1 Tylny lewy palnik (pomocniczy)
2 Przedni lewy palnik (duży)

3 Przedni prawy palnik (średni)
4 Tylny prawy palnik (średni)

Piekarnik

Przed pierwszym użyciem

Zdjąć wszystkie elementy opakowania (wewnątrz i z zewnątrz urządzenia), przed włączeniem piekarnika.

Przed pierwszym użyciem urządzenia należy rozgrzać piekarnik, bez wkładania żywności. W tym czasie może wydobywać się nieprzyjemny zapach. Jest to zjawisko normalne.

1. Wyjąć wszystkie akcesoria z piekarnika.
2. Zdjąć naklejki lub folie ochronne, jeżeli występują.
3. Rozgrzać piekarnik przez 45 minut ustawiając odpowiednie pokrętło na pozycję "290".

Tę samą czynność należy powtórzyć włączając grill na 5-10 minut.

Umyć akcesoria łagodnym detergentem. Opłukać i osuszyć.

Tabliczka znamionowa

Oznaczenie modelu urządzenia znajduje się na tabliczce znamionowej kuchni (z lewej strony, po otwarciu drzwi kuchenki).

Wartość wymaganego zabezpieczenia kuchenki jest także podana na tabliczce znamionowej.

Kondensacja i para

Podczas ogrzewania żywności pojawia się para. Piekarnik częściowo odprowadza powstałą parę. Pomimo to, nie należy stać na wprost piekarnika podczas otwierania drzwi, aby pozwolić na swobodne ujście pary.

Jeżeli para przedostanie się na chłodne powierzchnie poza piekarnikiem, wtedy nastąpi kondensacja pary i pojawią się krople wody. Jest to zjawisko normalne i nie świadczy o usterce urządzenia. Aby zapobiec przebarwieniom, należy regularnie wycierać powstałe krople wody.

Naczynia

Używać żaroodpornych naczyń, które wytrzymują temperaturę do 290°C.

Na podstawę piekarnika nie wolno stawiać żadnych naczyń i garnków.

Drzwi piekarnika nagrzewają się w czasie pracy. Nie zezwalać dzieciom na zabawę w pobliżu włączonego piekarnika.

Przy włączonym piekarniku, pokrywa kuchni powinna być podniesiona, aby uniknąć przegrzania.

Piekarnik elektryczny

Pokrętło wyboru funkcji piekarnika

☐ Pieczenie tradycyjne – włączona górna i dolna grzałka; pieczenie tradycyjnych potraw, które nie wymagają zmian temperatury w czasie pieczenia. Jeżeli to konieczne, rozgrzać wstępnie piekarnik przed włożeniem potrawy.

Nagrzewanie dolną grzałką – pozwala na przypieczenie potraw od spodu.

Nagrzewanie górną grzałką - pozwala na rumienienie wierzchu potraw.

Grill – Funkcji grilla nie można używać jednocześnie z innymi funkcjami piekarnika. Drzwi piekarnika muszą być zamknięte podczas pieczenia na grillu.

Pieczenie z nawiewem – termoobieg; funkcja pozwala na pieczenie więcej niż jednej potrawy jednocześnie, bez przenikania się smaków i zapachów, na kilku poziomach.

Rozmrażanie – (To NIE jest funkcja pieczenia). Pomocne przy rozmrażaniu produktów.

Na dnie piekarnika nie wolno stawiać żadnych naczyń, patelni, tac lub folii aluminiowej. Może dojść do nagromadzenia ciepła i uszkodzenia piekarnika oraz emaliowanych powierzchni.

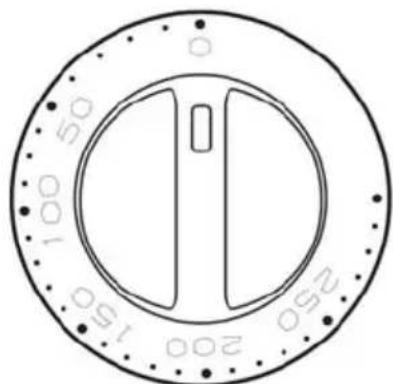

Pokrętło termostatu

Temperaturę można ustawić obracając pokrętło piekarnika w kierunku zgodnym z ruchem wskazówek zegara.

Temperaturę można ustawić w zakresie od 50°C do 290°C.

Termostat kontroluje temperaturę płynnie, więc można wybrać poziom temperatury pomiędzy tymi, które są wyraźnie oznaczone.

Ustawienie maksymalne jest odpowiednie do pieczenia na grillu.

Wskazówki

- Po wyborze temperatury zostanie podświetlona lampka kontrolna termostatu. Będzie podświetlona, aż piekarnik osiągnie zadaną temperaturę; następnie zgaśnie i będzie się zapalała, pokazując, że termostat kontroluje temperaturę wewnątrz piekarnika.

- Lampka kontrolna piekarnika zostanie podświetlona po ustawieniu funkcji piekarnika, na czas jej trwania.

Używanie wentylatora piekarnika

Wentylator

Powietrze jest ogrzewane I rozprowadzane wewnątrz piekarnika dzięki pracy wentylatora, umieszczonego w tylnej ściance urządzenia. Wentylator nadmuchuje gorące powietrze, aby zapewnić jednorodną temperaturę wewnątrz piekarnika.

Korzyści wynikające z tego sposobu pracy są następujące:

Szybkie Rozgrzewanie

Szybkie osiąganie wyznaczonej temperatury eliminuje konieczność wstępnego nagrzewania piekarnika (do czasu pieczenia wskazanego w przepisie należy dodać 5-7 minut). Potrawy wymagające pieczenia w bardzo wysokich temperaturach należy włożyć do rozgrzanego piekarnika, np. chleb, suflety itp.

Niższe temperatury pieczenia

Pieczenie z nawiewem wymaga niższych temperatur, niż pieczenie tradycyjne.

Dlatego należy pamiętać o zmniejszeniu temperatury o 20- 25°C korzystając z dotychczasowych przepisów.

Jednakowa temperatura pieczenia

Wentylator umożliwia utrzymanie jednakowej temperatury wewnątrz piekarnika, niezależnie od poziomu ułożenia blachy. Pozwala to także na pieczenie kilku potraw jednocześnie. Należy pamiętać, że potrawy na najwyższym poziomie będą rumieniły się nieco szybciej.

Zapachy potraw nie przenikają się.

Jak używać wentylatora

1. Pokrętło wyboru funkcji piekarnika ustawić w położeniu 📊
2. Pokrętem termostatu ustawić wymaganą temperaturę pieczenia.

i

Wskazówki i porady

Podczas pieczenia z nawiewem więcej niż jednej potrawy należy ustawić naczynia na środku każdej z blach (zamiast kilku naczyń na jednym poziomie).

Przy całkowitym wypełnieniu piekarnika potrawami, czas pieczenia będzie nieco dłuższy.

Na podstawie piekarnika można ułożyć blachę. Naczynie wstawić do blachy – nie stawiać naczynia bezpośrednio na dnie piekarnika, aby zapewnić prawidłową cyrkulację powietrza wokół produktów.

Gdy piekarnik jest całkowicie wypełniony tym samym produktem (np. tace ciastek) – będą one upieczone jednakowo i należy je wyjąć z piekarnika w tym samym czasie. Jeżeli na tacach znajdują się produkty różnego rodzaju i rozmiaru, np. herbatniki – czas pieczenia będzie inny. Wentylator sprawdza się także do ogrzewania produktów, bez konieczności wcześniejszego rozmrażania, np. tarty owocowe, paszteciki kiełbaski i inne produkty o niewielkich rozmiarach. Ustawić temperaturę 190-200°C I włączyć piekarnik na 20-40 minut (w zależności od ilości produktów).

Odpowiednie ustawienie czasu I funkcji zależy od zdobywanego doświadczenia I preferencji użytkownika. Temperatury mają charakter orientacyjny i należy je podwyższać lub obniżać, zgodnie z indywidualnymi upodobaniami.

Wpływ naczyń na efekty pieczenia

Naczynia I formy różnią się grubością, kolorem, stopniem przewodzenia ciepła do produktu:

A naczynia aluminiowe, gliniane, ze szkła żaroodpornego oraz jasne formy redukują rumienienie spodu potrawy.
B naczynia emaliowane, kolorowe oraz ciemne, ciężkie formy do pieczenia wpływają na intensywne rumienienie potraw od spodu.

Rozmrażanie

Wentylator piekarnika pracuje bez emisji ciepłego powietrza, w temperaturze pokojowej.

Funkcję polecamy zwłaszcza dla delikatnych produktów, które są nieodporne na wyższą temperaturę, np. torty z kremem, chleb i produkty zbożowe.

Wskazówki i porady

• Produkty przykryć folią aluminiową, plastikową lub pokrywką, aby uniknąć ich wysuszenia w trakcie rozmrażania.
• Małe lub płaskie produkty (filety rybne, wątróbka, mięso) rozmrażają się w ciągu 1-2 godzin. Po rozmrożeniu należy je natychmiast poddać obróbce cieplnej.

• Produkty ułożyć w jednej warstwie I obrócić w połowie czasu rozmrażania.

• NIE pozostawiać rozmrożonych produktów w temperaturze pokojowej. Natychmiast ugotować lub włożyć do chłodziarki.

• Przestrzegać zasad higieny podczas obróbki świeżej, mrożonej i gotowanej żywności.

Pieczenie tradycyjne

Po włączeniu tej funkcji ciepło dochodzi do potrawy zarówno z dolnej, jak i górnej grzałki. Przydatne do pieczenia na jednym poziomie, zwłaszcza dań, które wymagają dodatkowego rumienienia spodu (quiche, tarta itp.). Potrawy zapiekane, lasagne, które wymagają dodatkowego rumienienia wierzchu można także przygotowywać używając górnej i dolnej grzałki.

Jak włączyć pieczenie tradycyjne

• Obrócić pokrętło wyboru funkcji piekarnika do pozycji
• Ustawić pokrętło termostatu na wymagany poziom temperatury.

Nagrzewanie górną grzałką

Do pieczenia gotowych dań, np. Lasagne.

Nagrzewanie dolną grzałką

Funkcja przydatna szczególnie do pieczenia niektórych ciast oraz pizzy. Można jej także używać do rumienienia potraw takich jak quiche i tarty (aby być pewnym, że spód jest równomiernie upieczony).

Lampka termostatu piekarnika

Lampka zostaje podświetlona po ustawieniu temperatury pieczenia i pozostanie włączona do czasu jej osiągnięcia wewnątrz piekarnika. W czasie pieczenia gaśnie i zapala się, informując o kontrolowaniu i utrzymywaniu zadanej temperatury.

Urządzenie nagrzewa się w czasie pracy. Zachować ostrożność i nie dotykać grzałek wewnątrz piekarnika.

Wskazówki i porady

Należy zachować min. 2.5 cm pomiędzy wierzchem potrawy i grzałką. W ten sposób osiągniecie Państwo najlepsze rezultaty pieczenia. W przypadku pieczenia ciast, chleba itp., formę należy ustawić centralnie pod grzałką.

Formy i naczynia z potrawami ustawiać na środku tacy, aby powietrze mogło swobodne przepływać.

Potrawy układać w wystarczająco dużych naczyniach i tacach, aby uniknąć nadmiernego kapania tłuszczu na podstawę piekarnika oraz aby ułatwić późniejsze czyszczenie.

Naczynia emaliowane, ciemne lub ciężkie powodują nadmierne rumienienie spodu potrawy. Tace aluminowe lub błyszczące odbijają ciepło i powodują spowolnienie rumienienia spodu potrawy.

NIE stawiać żadnych naczyń bezpośrednio na dnie piekarnika, gdyż można uszkodzić urządzenie.

NIE używać rusztu form do mięsa jako tacy do pieczenia, gdyż potrawa będzie zbyt mocno zrumieniona od spodu.

Drzwi nagrzanego piekarnika nie powinny być otwierane na zbyt długi okres czasu, zwłaszcza przy wkładaniu potraw do rozgrzanego piekarnika.

Pieczenie na grillu

Podczas pieczenia na grillu niektóre elementy kuchni nagrzewają się. Nie należy zostawiać włączonego urządzenia bez nadzoru. Nie zezwalać dzieciom na zabawę w pobliżu włączonej kuchni.

Podczas pieczenia na grillu drzwi piekarnika powinny być zamknięte.

Aby włączyć grzałkę grilla należy obrócić pokrętło wyboru funkcji piekarnika do położenia GRILL, a następnie obrócić pokrętło termostatu na maksymalną temperaturę.

Większość produktów można umieścić na ruszcie, w odpowiednim naczyniu, aby pozwolić na efektywną cyrkulację rozgrzanego powietrza. Ryby można umieścić bezpośrednio na ruszcie.

Ustawić naczynie i ruszt na odpowiednim poziomie wewnątrz piekarnika (ze względu na rozmiary i grubość mięsa).

Produkty należy osuszyć przed grillowaniem. Chude mięso i ryby należy posmarować cienką warstwą oleju lub masła, aby zachowały swoją naturalną wilgotność.

Dodatki, takie jak: pomidory i grzyby można położyć pod rusztem, podczas grillowania mięsa.

Podczas tostowania pieczywa zalecamy wsunięcie rusztu na najwyższy poziom.

Przed włożeniem produktów przeznaczonych do grillowania, zalecamy ogrzanie piekarnika (przy włączonej funkcji grill) przez kilka minut. W czasie pieczenia można zmieniać ustawienia i temperaturę, jeżeli to konieczne.

W trakcie pieczenia na grillu potrawy należy obrócić na drugą stronę, jeżeli to konieczne.

UWAGA: Ze względów bezpieczeństwa, grzałka grilla jest kontrolowana przez termostat. W czasie grillowania, grzałka włącza i wyłącza się, aby zapobiec ewentualnemu przegrzaniu.

Czasy pieczenia zależą do wagi produktu i jego grubości.

Tabele pieczenia

Pieczenie tradycyjne

Potrawa	Poziom blachy	Czas wstępnego ogrzewania (min.)	°C	Czas pieczenia (min.)
Paszteciki 3 10-13 160-180 20-25
Kruchy spód 2 10-13 170-190 25-30
Ciasto drożdzowe z jabłkami	3	-	180-200	45-50
Ciasto z jabłkami	1	10-13	175-185	55-60
Ciastka 2 10-13 170-190 25-35
Biszkopt beztłuszczowy	2	10-13	170-180	20-25
Biszkopt 2 - 170-180 50-55
Kurczak (cały)	2	-	195-205	60-70
Kurczak (połówka)	3	-	195-205	30+30
Pieczeń wieprzowa	3	-	195-205	100-105
Pizza	2	-	210-230	25-30
Bułki drożdżowe	1/2	10-15	215-235	10-20
Roladki szwajcarskie	1/1	10-13	170-190	15-20
Sernik	1/2	-	170-190	50-70
Flan z jabłkami	1/1	10-15	210-230	30-50
Eklery	1/2	10-15	190-200	10-20
Bezy	1/2	-	115-125	40-50
Quiche Lorraine	1/1	15-20	220-240	20-40
Ciasto bożonarodzeniowe	1/2	15-20	250*160-180	45+10**
Crumble	1/3	15-20	190-200	25-35
Strucla	1/2	15-20	170-180	20-30
Ciasto maślane	1/3	15-20	190-200	25-35

* czas wstępnego nagrzewania

** czas pozostawienia w piekarniku o zakończeniu pieczenia

Wentylator

Potrawa	Poziom blachy	Czas wstępnego ogrzewania (min.)	°C	Czas pieczenia (min.)
Paszteciki 2+4 - 140-160 30-35
Kruchy spód 2+4 - 150-170 25-35
Ciasto drożdzowe z jabłkami	2+4	-	170-180	45-50
Ciasto z jabłkami	1+3	-	170-180	55-60
Ciastka 2+4 - 160-170 20-30
Biszkopt beztłuszczowy	3	-	150-160	30-35
Biszkopt 2 - 160-170 45-55
Bułki drożdżowe	3	10-13	180-200	10-20
Bułki drożdżowe	1+3	-	180-200	10-20
Roladki szwajcarskie 3 10-13 160-180 10-20
Sernik	2	-	150-170	50-70
Flan z jabłkami	2	10-13	180-200	30-50
Eklery	3 10-13	190-200 10-20
Bezy	2+4	-	115-125	45-55
Ciasto bożonarodzeniowe	2	-	150-160	45+10**
Crumble	2	-	165-175	25-35
Strucla	3	-	160-170	20-30
Ciasto maślane	2	-	165-175	25-35

Pieczenie na grillu

Potrawa	Poziom blachy	Czas wstępnego ogrzewania (min.)	°C	Czas pieczenia (min.)
Tost	3	10	230	3-5
Steki wołowe	3	10	230	15+15
Kurczak (połówka)	2	---	230	30+30
Steki wieprzowe	3	---	230	25+25

Obstuga płyty

Palniki nawierzchniowe

Symbole na pokrętle odpowiadają symbolom na panelu kontrolnym (patrz opis urządzenia).

wyłączony

maksymalny płomień

minimalny płomień

Poziomu maksymalnego należy używać do zagotowania, a minimalnego do podgotowywania potraw (utrzymywania w cieple).

Można wybierać położenia pośrednie między maksymalnym i minimalnym płomieniem, nigdy nie ustawiać pokrętła pomiędzy płomieniem maksymalnym, a pozycją: wyłączony.

Zapalanie palników

• Wcisnąć pokrętło i obrócić je w lewą stronę, aż do oznaczenia „dużego płomienia”.
• Jednocześnie wcisnąć i przytrzymać przycisk zapalarki (patrz rys.), aż pojawi się płomień (1 iskra/sekunda).
• Zwolnić pokrętło i sprawdzić, czy palnik działa.
• Po zapaleniu wyregulować płomień.

LUB

• Wcisnąć pokrętło i obrócić je w lewą stronę, aż do oznaczenia „dużego płomienia”. Przyłożyć do palnika zapaloną np. zapałkę.
• Zwolnić pokrętło i sprawdzić, czy palnik działa.

- Po zapaleniu wyregulować płomień. Jeżeli płomień zgaśł należy odczekać 1 minutę i spróbować ponownie.

Jeżeli nie można włączyć palnika pomimo kilkakrotnych prób należy sprawdzić, czy pierścień palnika i jego wierzch są prawidłowo ułożone (patrz rysunek).

Wyłączanie palników

Wyłączyć palnik ustawiając pokrętło w pozycji «■».

Przed zamknięciem szklanej pokrywy należy sprawdzić, czy wszystkie pokrętła są ustawione w położeniu: wyłączony.

Nie zamykać pokrywy, jeżeli płyta podpalnikowa jest jeszcze gorąca (można uszkodzić pokrywę). Na płycie nie stawiać materiałów, które mogą ulec stopieniu.

Wybór właściwego palnika

Pod każdym z pokręteł znajduje się symbol odpowiadającemu mu palnika.

Zawsze należy stosować palnik o wielkości odpowiedniej do średnicy garnka używanego do gotowania. Aby nie dopuścić do wykipienia potrawy, zalecamy dobieranie odpowiednich naczyń (patrz rysunek).

Należy używać naczyń o płaskim dnie i cienkich ściankach. Nie używać naczyń o wklęsłych lub wypukłych dnach.

Ze względów ekonomicznych zalecamy nakrywanie naczyń podczas gotowania.

prawidłowo

Kiedy potrawa zacznie się gotować, należy zmniejszyć płomień tak, aby tylko podtrzymywać gotowanie.

Pierścień i otwory palnika należy utrzymywać w czystości.

Na poszczególnych palnikach należy używać naczyń o właściwej średnicy:

Palnik	Moc (kW)	Średnica (mm)
		min.	min.
Duży	2,60	160	280
Średni 2,00	140 240
Pomocniczy	1,00 120	180

Akcesoria dostarczane wraz z urządzeniem

Kuchnia jest wyposażona w:

- ruszt (potrawy należy umieszczać w środkowej części rusztu) - tację (na spływający z mięsa tłuszcz i soki); wsunąć w poziom 2; jeżeli nie jest używana należy ją wyjąć z piekarnika

Poza oryginalnym wyposażeniem kuchni zalecamy używanie żaroodpornych naczyń (zgodnie ze wskazówkami ich producenta).

Pod komorą piekarnika znajduje się wysuwana szuflada.

W czasie długiego pieczenia szuflada może ulec rozgrzaniu.

W szufladzie nie należy przechowywać Materiały łatwo palne (rękawice, ręczniki, ścierki, plastikowe naczynia, spraye) nie powinny być przechowywane w szufladzie.

Akcesoria piekarnika, np. tace do pieczenia, również ulegną rozgrzaniu. Zachować szczególną ostrożność podczas wyjmowania tac z szuflady w trakcie pieczenia lub wtedy, gdy piekarnik jest jeszcze rozgrzany.

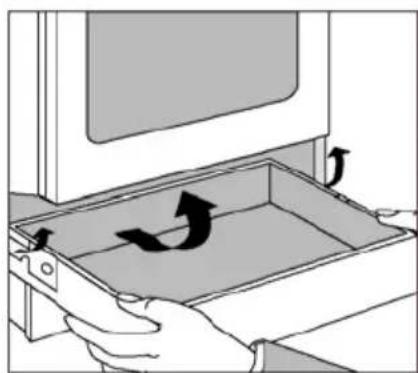

Aby wysunąć szufladę

• Chwycić szufladę od dołu I wysunąć do przodu.
• Aby wyjąć szufladę, należy ją maksymalnie wysunąć, lekko podnieść i pociągnąć, wyjmując z obudowy piekarnika.
• W czasie pracy piekarnika w zbiorniku gromadzą się skropliny. Należy go włożyć do szuflady piekarnika. Po zakończeniu pracy urządzenia zbiornik należy opróżnić / oczyścić.

Szufladę należy włożyć wykonując powyższe czynności w odwrotnej kolejności.

Czyszczenie i konserwacja

Przed przystąpieniem do czyszczenia należy sprawdzić, czy wszystkie pokrętła są ustawione w położeniu „wyłączony”, urządzenie jest ostudzone i odłączone do zasilania.

Do czyszczenia nie należy używać szorujących środków i materiałów.

Palniki

• Palniki można myć w wodzie z dodatkiem środka czyszczącego.
• Po umyciu sprawdzić, czy otwory pierścienia palnika nie są zatkane.
• Do czyszczenia nigdy nie używać noża lub innych ostrych narzędzi.

Po umyciu elementy należy wysuszyć i ponownie umieścić na swoim miejscu.

Panel sterujący, pokrętła, emaliowany ruszt kuchni, przednia i boczne ścianki piekarnika

– Czyścić wilgotną gąbką z łagodnym detergentem; opłukać i osuszyć.
– Nie używać środków i materiałów ściernych, które mogłyby zniszczyć emalię.

Piekarnik

- Elementy emaliowane: czyścić tak, jak pozostałe elementy emaliowane.

Drzwi piekarnika

- Drzwiczki piekarnika należy myć ciepłą wodą z dodatkiem detergentu. Nie wolno używać środków szorujących.

Zdejmowanie drzwiczek piekarnika

W celu łatwego oczyszczenia piekarnika można zdjąć jego drzwiczki.

Opuścić drzwiczki piekarnika do pozycji poziomej. Następnie przełożyć do przodu dźwigienki na obu zawiasach drzwiowych, aż do oporu (a).

Ponownie zamknączwiczki do oporu i unieść w góre, aby zdjąć je z zawiasów (b).

Zakładanie drzwiczek piekarnika

Podczas wstawiania drzwiczek należy wykonać czynności opisane w akapicie Zdejmowanie drzwiczek piekarnika, tylko w odwrotnej kolejności.

Ponownie osadzić zawiasy drzwiczek w otworach na zawiasy (c). Podczas osadzania zawiasów zwrócić uwagę, aby zostały ułożone właściwie i równomiernie.

Następnie powoli odchylić drzwiczki w dół. Dopilnować, aby w trakcie odchylania kant drzwiczek nie uderzył w dole o ramę (w takim wypadku ponownie podnieść drzwiczki w górę i na nowo ułożyć zawiasy).

Następnie ponownie przełożyć dźwigienki na zawiasach do tyłu – w stronę piekarnika (d). Aby drzwiczki zamknęły się prawidłowo, docisnąć dźwigienki (e) jakimś przedmiotem (np. śrubokrętem).

Sprawdzić (powoli) poprawną funkcję drzwiczek.

Uwaga: Nigdy nie „zatrzaskiwać“ dźwigienki zawiasów drzwiowych, gdyż działanie sprężyny może spowodować obrażenia.

Płyte czyścić, gdy jest jeszcze ciepła (półniej usunięcie zanieczyszczeń będzie trudniejsze). Do czyszczenia bieżącego używać wody z detergentem lub specjalnych środków do tego przeznaczonych. Dokładnie opłukać i wysuszyć.

Wszelkie zanieczyszczenia i pozostałości po gotowaniu należy natychmiast namoczyć i usunąć, ponieważ emalia na podpalnikowej płycie kuchenki może się trwale przebarwić. Nie używać ostrych narzędzi lub ściernych środków czyszczących. Plamy z octu, kwasów owocowych należy natychmiast usuwać.

Wymiana żarówki piekarnika

Przed wymianą żarówki należy upewnić się, że pokrętła są ustawione w położeniu „wyłączony”. Odłączyć urządzenie do zasilania. Kuchnia musi być ostudzona.

Parametry żarówki

Moc 25W

Zasilanie 230/240V(50Hz)

Odporna na temperaturę 300°C

Cokół E 14

Aby wymienić żarówkę.

1. Odkręcić szklaną pokrywę w kierunku przeciwnym do ruchu wskazówek zegara I zdjąć.

Nie używać:

• proszków do szorowania, wybielaczy;
- drucianych ga bek;
- środków do czyszczenia wanien i zlewów.

Palniki

Palniki można myć w wodzie z dodatkiem środka czyszczącego.

Po umyciu sprawdzić, czy otwory pierścienia palnika nie są zatkane.

Do czyszczenia nigdy nie używać noża lub innych ostrych narzędzi.

Po umyciu elementy należy wysuszyć i ponownie umieścić na swoim miejscu.

1. Wykręcić zużytą żarówkę i wkręcić nową, sprawną.
2. Założyć szklaną pokrywę.

Podłączyć kuchnię do zasilania elektrycznego.

W przypadku wystąpienia nieprawidłowości w funkcjonowaniu kuchenki należy przed zgłoszeniem awarii w autoryzowanym zakładzie serwisowym sprawdzić poniższe usterki i rozwiązania.

WAŻNE: Jeżeli wezwą Państwo technika z autoryzowanego zakładu serwisowego do usunięcia opisanej poniżej usterki (lub naprawy szkody powstałej w wyniku nieprawidłowej instalacji, obsług itp., wizyta będzie odpłatna nawet w czasie trwania gwarancji.

Usterka Rozwiązanie
Płomień palnika jest niestabilny	Sprawdzić, czy:Otwory w pokrywce palnika nie są zatkane.Regulator ciśnienia jest sprawny.Zawór jest całkowicie otwarty.
Żaden z palników się nie zapala	Sprawdzić, czy:Zawór gazowy jest otwarty.Przewód gazowy jest prawidłowo ułożony.Palnik jest mokry.Pokrywka i pierścień palnika zostały prawidłowo założone po czyszczeniu.
Płomień jest nierównomierny	Sprawdzić, czy:Pierścień palnika jest czysty.Pokrywka i pierścień palnika zostały prawidłowo założone po czyszczeniu.
Nie można włączyć piekarnika	Sprawdzić:- Czy funkcja piekarnika/temperatura pieczenia zostały prawidłowo ustawione.- Włącznik (w przypadku podłączenia stałego) w instalacji jest w położeniu: włączony (ON).
Potrawy pieką się zbyt wolno lub zbyt szybko	Sprawdzić:- należy zmienić temperaturę pieczenia.
Nie działa oświetlenie piekarnika	- Żarówka przepaliła się. Wymienić na nową, postępując zgodnie ze wskazówkami zawartymi w instrukcji.

Jeżeli piekarnik nadal nie funkcjonuje prawidłowo, wtedy należy zwrócić się do najbliższego autoryzowanego zakładu serwisowego podając model i numer seryjny urządzenia, objawy usterki.

Warunki gwarancji

Karta gwarancyjna

Szczegółowe warunki gwarancji znajdują się w karcie gwarancyjnej, otrzymywanej przy zakupie urządzenia.

Uwaga:

Zwracamy Państwa uwagę, że gwarancja nie obejmuje:

• Szkód powstałych w wyniku wahań napięcia w sieci zasilającej, niewłaściwej obsługi urządzenia – niezgodnej z instrukcją, niewłaściwej instalacji – niezgodnej z instrukcją oraz obowiązującymi przepisami bezpieczeństwa.
• Szkód powstałych w wyniku samodzielnych modyfikacji urządzenia
• Szkód powstałych jako konsekwencje napraw wykonywanych przez nieuprawnione osoby;

Nie dotyczy urządzeń używanych w celach przemysłowych i komercyjnych oraz niezgodnie z przeznaczeniem.

Serwis

Naprawy urządzenia mogą być wykonywane wyłącznie przez autoryzowane serwisy. Informację o punktach serwisowych można otrzymać u sprzedawcy urządzenia.

Oryginalne części zamienne można kupić w autoryzowanych zakładach serwisowych.

Gwarancja europejska

Niniejsze urządzenie jest objęte gwarancją firmy Electrolux w każdym z niżej wymienionych krajów przez okres podany w gwarancji urządzenia lub określony ustawowo. W przypadku przeprowadzki właściciela urządzenia z jednego z poniższych krajów do innego, gwarancja zachowuje swoją ważność z następującymi zastrzeżeniami:-

• Gwarancja na urządzenie obowiązuje od dnia zakupu. Datę zakupu należy potwierdzić przez okazanie dokumentu zakupu wydanego przez sprzedawcę urządzenia.
• Okres gwarancji na urządzenie oraz zakres gwarancji (wykonawstwo oraz części) są takie same, jak okres i zakres obowiązujące dla danego modelu lub serii urządzenia w nowym kraju zamieszkania.
• Gwarancja na urządzenie jest wydawana osobiście na pierwszego kupującego i nie można jej przekazać na innego użytkownika.
• Urządzenie zostało zainstalowane i jest eksploatowane wyłącznie do celów domowych zgodnie z instrukcjami firmy Electrolux. Użytkowanie do celów zawodowych jest wykluczone.
• Urządzenie zostało zainstalowane zgodnie ze wszystkimi obowiązującymi przepisami nowego kraju zamieszkania.

Postanowienia niniejszej Gwarancji Europejskiej w żaden sposób nie ograniczają nabytych praw ustawowych.

Albania [phone]	Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien	[phone]	Bergensesteenweg 719, 1502 Lembeek
Česká republika	[phone]	Budějovická 3, Praha 4, 140 21
Danmark [phone]	Sjællandsgade 2, 7000 Fredericia
Deutschland	[phone]	Muggenhofer Str. 135, 90429 Nürnberg
Eesti [phone]	Mustamäe tee 24, 10621 Tallinn
España [phone]		Carretera M-300, Km. 29,900 Alcalá de Henares Madrid
France www.electrolux.fr
Great Britain	[phone]	Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas	[phone]	4, Limnou Str., 54627 Thessaloniki
Hrvatska	[phone]	Slavonska avenija 3, 10000 Zagreb
Ireland	[phone]	Long Mile Road Dublin 12
Italia	[phone]	C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija	[phone] Kr. Barona iela 130/2, LV-1012, Riga
Lietuva	[phone]	Verkių 29, LT-09108 Vilnius
Luxembourg	[phone]	Rue de Bitbourg, 7, L-1273 Hamm
Magyarország	[phone]	H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland	[phone]	Vennootsweg 1, 2404 CG – Alphen aan den Rijn
Norge	[phone] Risløkkvn. 2 , 0508 Oslo
Österreich	[phone]	Herziggasse 9, 1230 Wien
Polska	[phone]	ul. Kolejowa 5/7, Warsaw
Portugal	[phone]	Quinta da Fonte - Edificio Gonçalves Zarco - Q 35 2774-518 Paço de Arcos
Romania	[phone]	Str. Garii Progresului 2, S4, 040671 RO
Schweiz/Suisse/ Svizzera	[phone]	Industriestrasse 10, CH-5506 Mägenwil
Slovenija	[phone]	Tržaška 132, 1000 Ljubljana
Slovensko	[phone]	Electrolux Slovakia s.r.o., Electrolux Domáce spotrebiče SK, Seberíniho 1, 821 03 Bratislava
Suomi	[phone]	Konepajanranta 4, 28100 Pori
Sverige [phone]		Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkiye	[phone]	Tarłabași caddesi no : 35 Taksim İstanbul
Россия	[phone]	129090 Москва, Олимпийский проспект, 16, БЦ "Олимпик"

www.electrolux.com

www.electrolux.pl
