Typ produktu	Okap kuchenny
Model	KTH 10.161.1 X
Marka	Kernau
Kategoria	Okap kuchenny
Przeznaczenie	Do użytku domowego
Tryby pracy	Wyciąg / Pochłaniacz
Rodzaj sterowania	Dotykowe (panel sterowania)
Oświetlenie	LED, 2 x 3W (JDR GU10)
Filtr przeciwtłuszczowy	Metalowy, zmywalny (ręcznie lub w zmywarce)
Filtr węglowy	Opcjonalny, wymiana co 4 miesiące
Minimalna odległość od kuchenki elektrycznej	≥ 55 cm
Minimalna odległość od kuchenki gazowej	≥ 65 cm
Napięcie zasilania	Zgodne z tabliczką znamionową (230 V ~ 50 Hz)
Zabezpieczenia	Wyłącznik krańcowy, system bezpieczeństwa
Certyfikaty	CE, WEEE (2012/19/UE)
Materiały	Stal nierdzewna, szkło (panel)
Obsługa	Wysuwany panel teleskopowy
Konserwacja	Czyścić co najmniej raz w miesiącu

Często zadawane pytania - KTH 10.161.1 X Kernau

Jak prawidłowo zainstalować okap KTH 10.161.1 X?

Przed montażem należy zachować minimalne odległości: ≥55 cm od kuchenki elektrycznej, ≥65 cm od gazowej. Okap może pracować jako wyciąg (odprowadzanie na zewnątrz) lub pochłaniacz (z filtrem węglowym). Instalację elektryczną należy powierzyć wykwalifikowanemu technikowi.

Jak czyścić filtr przeciwtłuszczowy?

Filtr przeciwtłuszczowy należy czyścić co najmniej raz w miesiącu. Można go myć ręcznie w łagodnym detergencie lub w zmywarce w niskiej temperaturze i krótkim cyklu. Podczas mycia w zmywarce może się odbarwić, ale nie traci właściwości.

Kiedy wymieniać filtr węglowy?

Filtr węglowy należy wymieniać co 4 miesiące lub częściej przy intensywnym użytkowaniu. Nie nadaje się do mycia ani regeneracji. Stosuje się go tylko w trybie pochłaniacza.

Co zrobić, gdy oświetlenie okapu nie działa?

Najpierw sprawdź, czy żarówki LED (3W, typ JDR GU10) są prawidłowo zamontowane. Jeśli nie działają, wymień je na nowe. Uważaj, aby nie dotykać żarówki gołymi rękami. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Czy można używać okapu bez filtrów?

Nie, okap nigdy nie powinien być używany bez prawidłowo zamontowanych filtrów. Grozi to pożarem i uszkodzeniem urządzenia. Filtry przeciwtłuszczowe i węglowe są niezbędne do bezpiecznej pracy.

Jakie są minimalne odległości montażu?

Odległość między palnikami a najniższą częścią okapu wynosi: dla kuchenki elektrycznej ≥55 cm, dla gazowej ≥65 cm. Jeśli instrukcja kuchenki gazowej podaje większą odległość, należy dostosować się do niej.

Jak działa tryb wyciągu i pochłaniacza?

W trybie wyciągu opary są usuwane na zewnątrz przez rurę odprowadzającą. W trybie pochłaniacza powietrze jest filtrowane przez filtr węglowy i zawracane do pomieszczenia. Dla trybu wyciągu należy zdjąć filtr węglowy.

Jakich środków czyszczących używać?

Używaj miękkiej szmatki zwilżonej łagodnym detergentem. Nie stosuj środków ściernych ani alkoholu. Okap należy czyścić zarówno wewnątrz, jak i na zewnątrz, przynajmniej raz w miesiącu.

Czy dzieci mogą obsługiwać okap?

Dzieci w wieku co najmniej 8 lat mogą korzystać z okapu pod nadzorem lub po instruktażu. Nie wolno im bawić się urządzeniem ani czyścić go bez nadzoru.

Co zrobić ze starym okapem?

Okap zawiera elementy elektroniczne i nie może być wyrzucany z odpadami komunalnymi. Należy oddać go do punktu zbiórki sprzętu elektrycznego i elektronicznego zgodnie z dyrektywą WEEE.

INSTRUKCJA OBSŁUGI KTH 10.161.1 X Kernau

Dziękujemy za zaufanie i zakup naszego wyrobu.

Nasze urządzenie zaprojektowane zostało z myślą o spełnieniu Państwa oczekiwań w zakresie funkcjonalności oraz estetyki. Z pewnością stanowić będzie element zarówno praktyczny jak i dekoracyjny każdej kuchni. Mamy nadzieję, że urządzenie to będzie Państwu służyć przez wiele lat.

Przed przystąpieniem do prac montażowych okapu należy dokładnie zapoznać się niniejszej obsługi. Dzięki temu unikną Państwo błędów podczas instalacji oraz problemów z okapu.

Okap kuchenny przeznaczony jest do stosowania w indywidualnych gospodarstwach domowych, służy on do eliminowania oparów i zapachów powstałych podczas przyrządzania potraw.

UWAGA:

Producent nie ponosi odpowiedzialności za uszkodzenia powstałe wskutek niepoprawn montażu lub użytkowania niezgodnego z niniejszą instrukcją obsługi.

Ostrzeżenie, należy zwrócić szczególną uwagę na wyróżniony zapis.

SPIS TREŚCI

OGÓLNE WARUNKI BEZPIECZEŃSTWA I MONTAŻU ...... 7

- OSTRZEŻENIA 7

OBSŁUGA 9

• OKAP PRACUJACY JAKO WYCIAG 9
• OKAP PRACUJACY JAKO POCHŁANIACZ 9

INSTALACJA OKAPU 10

- POŁĄCZENIE ELEKTRYCZNE 10

DZIAŁANIE OKAPU 11

CZYSZCZENIE I KONSERWACJA 12

• CZYSZCZENIE OKAPU 12
  • FILTR PRZECIWTŁUSZCZOWY 12
  • FILTR WĘGLOWY 12
  • WYMIANA OŚWIETLENIA 12

Przy przeprowadzaniu instalacji urządzenia należy postępować według wskazówek podanych w niniejszej instrukcji.

Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek instalacji niezgodnej z informacjami podanymi w niniejszej instrukcji.

Okap został zaprojektowany wyłącznie do użytku domowego. Okap może różnić się pod względem wyglądu od okapu przedstawionego na rysunkach niniejszej instrukcji, ale zalecenia dotyczące obsługi, konserwacji i montażu pozostają niczmienione.

- Należy zachować instrukcję obsługi aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży urządzenia lub przeprowadzki, należy upewnić się, że dołączono do niego instrukcję obsługi.

- Uważnie zapoznać się z treścią instrukcji obsługi, która dostarcza dokładne informacje dotyczące instalacji, użytkowania i pielęgnacji urządzenia.

- Nie dokonywać zmian elektrycznych czy mechanicznych w urządzeniu lub na przewoda odprowadzających.

UWAGA:

Elementy oznaczone symbolem “(*)” wchodzą wyłącznie w skład wybranych modeli, w pozc przypadkach powinny być zakupione osobno.

OSTRZEŻENIA:

- Nie podłącać urządzenia do sieci elektrycznej przed ukończeniem montażu.

- Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć okap od zasilania, wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania.

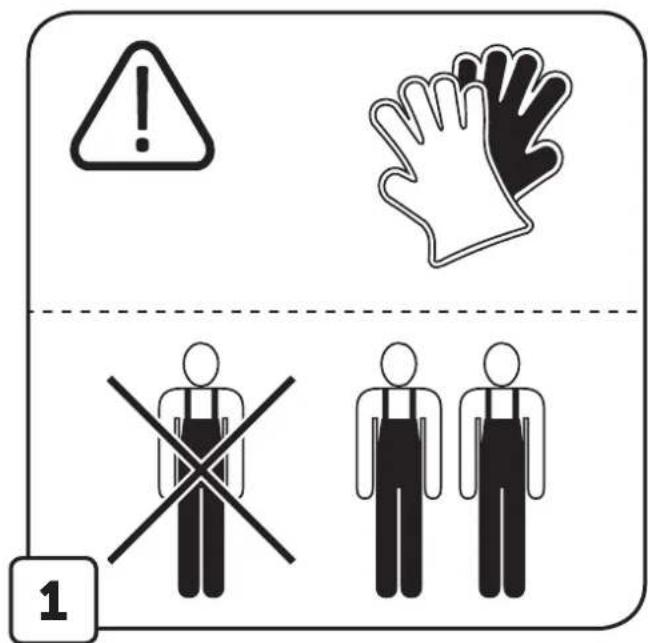

- Wszelkie czynności montażowe i konserwacyjne wykonywać w rękawicach ochronnych.

- Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe.

- Dzieci nie powinny bawić się sprzętem.

- Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.

- Nie należy nigdy używać okapu bez prawidłowo zamontowanych filtrów!

- Okap nie powinien być NIGDY używany jako płaszczyzna oparcia chyba, że taka możliwość została wyraźnie wskazana. Pomieszczenie, w którym okap jest używany łącznie z innymi urspalajcymi gaz lub inne paliwo powinno posiadać odpowiednią wentylację.

- Zasysane powietrze nie powinno być odprowadzane do kanału wykorzystywanego do odprowadzania spalin wytwarzanych przez urządzenia gazowe lub na inne paliwo. Surowo zabrania przygotowywania pod okapem potraw z użyciem otwartego ognia (flambirowanie).

- Użycie otwartego ognia jest groźne dla filtrów i stwarza ryzyko pożaru, a zatem nie wolno tego robić pod żadnym pozorem. Podczas smażenia należy zachować ostrożność, aby nie przegrzania oleju, aby nie uległ samozapaleniu. Dostępne części mogą ulec znacznemu nagrzaniu, jeżeli będą używane razem z urządzeniami przeznaczonymi do gotowania.

- W zakresie koniecznych do zastosowania środków technicznych i bezpieczeństwa dotyczących odprowadzania spalin należy ściśle przestrzegać przepisów wydanych przez kompetentn lokalne.

- Okap powinien być często czyszczony zarówno na zewnątrz jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU, z zachowaniem wskazówek dotyczących konserwacji podanych w ni instrukcji).

- Nieprzestrzeganie zasad dotyczących czyszczenia okapu oraz wymiany i czyszczenia filtrów powoduje powstanie zagrożenia pożarem.

- Celem uniknięcia porażenia prądem nie należy używać lub pozostawiać okapu bez prawidłowo zamontowanych żarówek. Producent nie ponosi żadnej odpowiedzialności za ewentualne lub pożary spowodowane przez urządzenie a wynikające z nieprzestrzegania zaleceń pod w niniejszej instrukcji.

- Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE).

- Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczynią się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.

Symbol na urządzeniu lub opakowaniu oznacza, że tego produktu nie można traktować jak innych odpadów komunalnych. Należy oddać go do właściwego punktu zbiórki i recyklingu sprzętów elektrycznych i elektronicznych.

Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych urządzeń na środowisko oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

OBSŁUGA

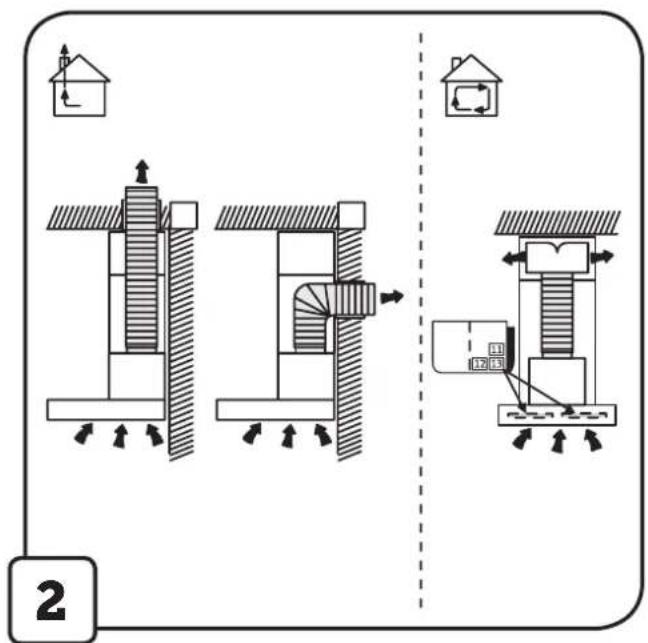

Urządzenie można używać jako wyciąg (odprowadzanie oparów na zewnątrz) bądź jako pochłaniacz (opary są filtrowane i odprowadzane z powrotem do pomieszczenia). Modele okapów, które nie posiadają wentylatora wyciągowego, funkcjonują wyłącznie jako wyciąg i muszą być połączone z urządzeniem (nie zawartym w wyposażeniu). Wskazówki dotyczące podłączenia są dostarczane razem z zewnętrznym urządzeniem wyciągowym.

OKAP PRACUJĄCY JAKO WYCIĄG

Opary są usuwane na zewnątrz rurą odprowadzającą zamocowaną do kołnierza łączeniowego. Średnica rury odprowadzającej musi być równa średnicy kołnierza łączeniowego.

UWAGA:

Rura odprowadzająca nie jest dostarczona w komplecie z urządzeniem i należy ją zakupić.

W części poziomej, rura musi mieć lekką inklinację do góry (około 10°), tak aby ułatwić przepływ powietrza na zewnątrz. Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one zostać zdjęte.

Podłączyć okap do przewodu wentylacyjnego rurą odprowadzającą o średnicy odpowiadającej rozmiarowi wylotu z okapu (kołnierz łączeniowy).

Użycie przewodów o mniejszym przekroju powoduje zmniejszenie zdolności zasysania oraz zwiększenie hałaśliwości okapu. Producent, zatem, nie ponosi żadnej odpowiedzialności za ten stan.

• Używać jak najkrótszego przewodu.
• Używać przewodu o jak najmniejszej liczbie zagięć (maksymalny kąt zagięcia: 90°).
• Unikać radykalnych zmian przekroju przewodu.
• Używać przewodu o jak najgladszej powierzchni wewnętrznej.
• Materiał przewodu musi być zgodny z obowiązującymi normami.

OKAP PRACUJACY JAKO POCHŁANIAZ

Aby używać okapu w tej wersji należy zainstalować filtr węglowy. Można go kupić u sprzedawcy Zasysane powietrze jest oczyszczane z tłuszczu i zapachów zanim zostanie pomieszczenia przez kratki w górnej osłonie komina.

INSTALACJA OKAPU

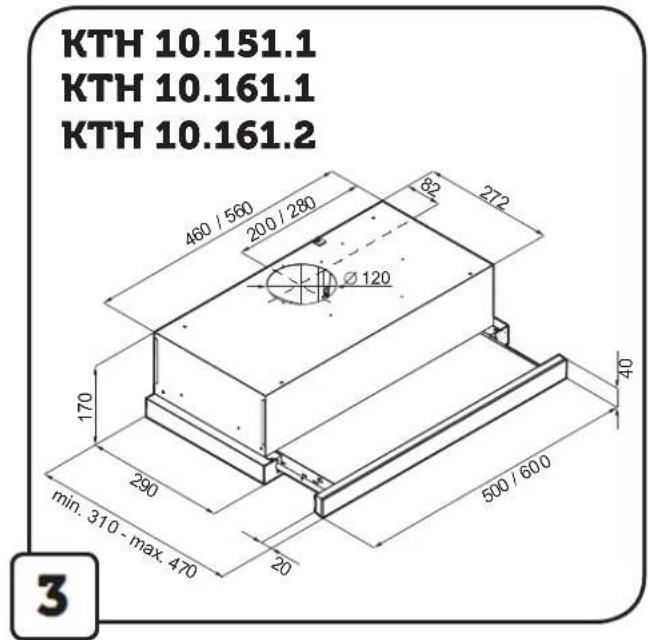

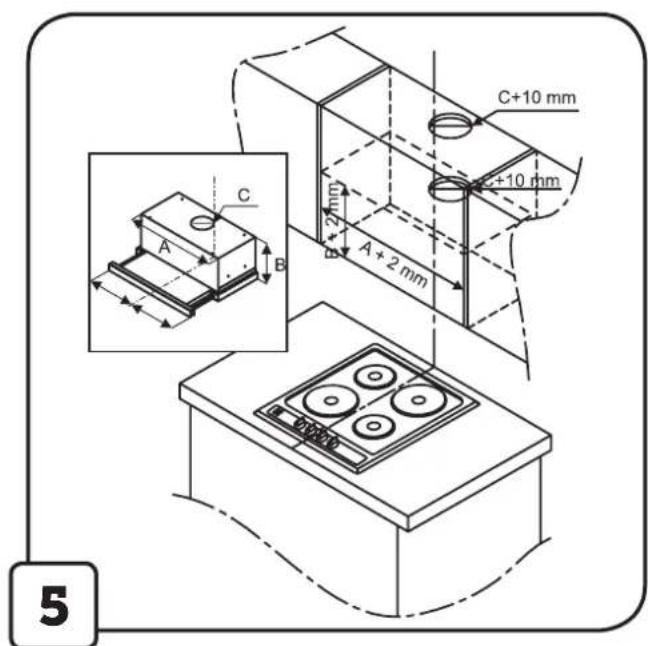

Minimalna odległość między powierzchnią, na której znajdują się naczynia na urządzeniu grzejnym a najniższą częścią okapu kuchennego powinna wynosić nie mniej niż 55cm w przypadku kuchenek elektrycznych i nie mniej niż 65cm w przypadku kuchenek gazowych lub typu mieszanego.

Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest większa odległość, należy dostosować się do takich wskazań.

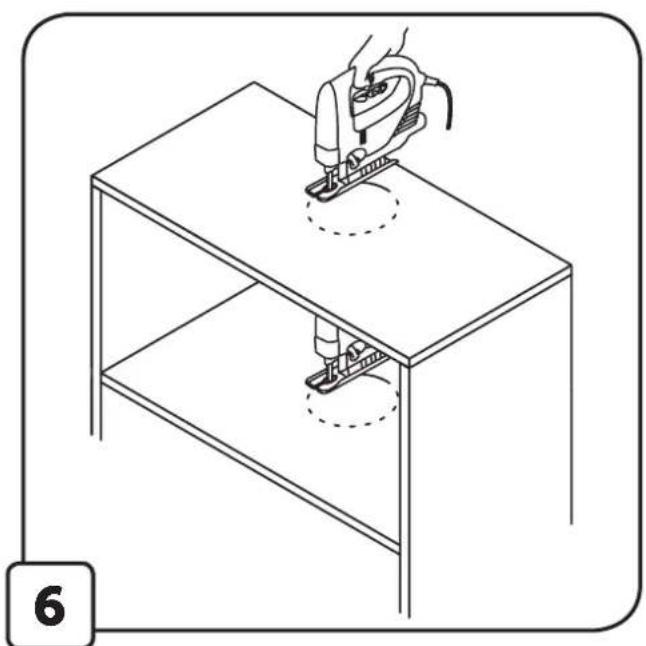

Okap jest zaopatrzony w kołki mocujące odpowiednie do większości ścian i sufitów. Konieczne jest jednak zasięgnięcie porady wykwalifikowanego technika, aby upewnić się co do odpowiedniości r w zależności od typu ściany lub sufitu. Ściana lub sufit muszą być odpowiednio mocne, aby utrzymać ciężar okapu.

POŁĄCZENIE ELEKTRYCZNE

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Okap wyposażony jest we wtyczkę którą, należy podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu, również po zakończonej instalacji.

UWAGA:

Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności jego należy się zawsze upewnić, czy przewód zasilający jest prawidłowo zamontowany. Okap wyposażony jest w specjalny przewód zasilający.

W razie uszkodzenia tego przewodu, należy go kupić w serwisie producenta lub u dostawcy okapu.

DZIAŁANIE OKAPU

W przypadku, gdy powietrze w pomieszczeniu kuchennym jest szczególnie zanieczyszczone, należy używać okapu ustawionego na najwyższą prędkość. Zaleca się uruchomienie okapu 5 minut przed przystąpieniem do gotowania jakichkolwiek potraw i pozostawienie go włączonym jeszcze przez ok. 15 minut po zakończeniu gotowania.

Aby wybrać funkcje okapu wystarczy lekko dotknąć kontrolek.

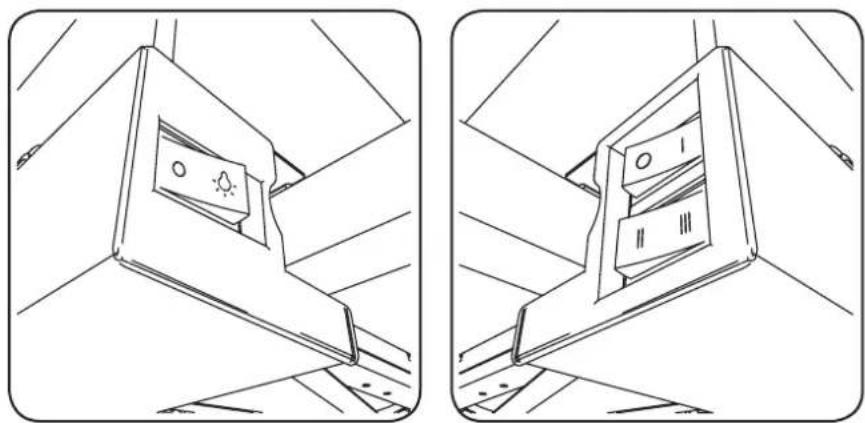

Do obshugi okapu służy zespół przełączników zlokalizowany z prawej strony frontowej (ustawienie prędkości) oraz z lewej strony okapu (oświetlenie).

W czasie, gdy okap jest wyłączony zespół przełączników jest niewidoczny. W celu rozpoczęcia pracy należy wysunąć element teleskopowy okapu i załączyć silnik na prędkość pierwszą, drugą lub trzecią i/lub ewentualnie włączyć światło (lewa strona urządzenia).

UWAGA:

Okap wyposażony jest w wyłącznik krańcowy który, gdy zasuniemy element teleskopowy okapu uprzednio go nie wyłączając, odetnie dopływ energii od silnika. W takim wypadku, po ponownym wysunięciu elementu teleskopowego okap załączy się na prędkość na której uprzednio został pozostawiony, bo załączania prędkości z panelu sterującego. Wyłącznik krańcowy nie odcina energii od oświetlenia. Każdorazowe załączenie lub wyłączenie odbywa się przy użyciu panelu sterowania.

CZYSZCZENIE I KONSERWACJA

UWAGA:

Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć okap od zasilania wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania.

CZYSZCZENIE OKAPU

Okap należy często czyścić, tak wewnątrz jak i na zewnątrz (przynajmniej z tą samą częstotliwością, z którą wykonuje się czyszczenie filtrów tłuszczowych) przy użyciu szmatki nawilżonej łagodnymi środkami. Nie należy używać środków ściernych.

NIE STOSOWAĆ ALKOHOLU!

UWAGA:

Nieprzestrzeganie przepisów dotyczących czyszczenia urządzenia i wymiany filtrów powoduje zagrożenia pożarem. Zaleca się zatem przestrzeganie podanych wskazówek.

Producent nie ponosi żadnej odpowiedzialności za ewentualne uszkodzenia silnika lub pożary wynikające z nieprzestrzegania zasad konserwacji oraz wzmiankowanych wyżej instrukcji.

Zatrzymuje cząstki tłuszczu pochodzące z gotowania.

Musi być czyszczony co najmniej raz w miesiącu (lub gdy wskaźnik zanieczyszczenia filtrów – jeżeli wasz model okapu posiada wskaźnik – informuje o konieczności jego wymiany), za pomocą n środka czyszczącego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia. Podczas mycia w zmywarce metalowy filtr thuszczowy może się odbarwić, ale nie zmienią się jego charakterystyczne cechy filtrujące.

Aby wyjąć filtr tłuszczowy należy pociągnąć za klamkę sprężynową.

FILTR WĘGLOWY

Filtr węglowy stosuje się wyłączenie wtedy, kiedy okap nie jest podłączony do przewodu wentylacyjnego. Filtr z węglem aktywnym posiada zdolność pochłaniania zapachów aż do swego nasycenia. Nie nadaje się do mycia ani do regeneracji i powinien być wymieniany, co najmniej raz na 4 miesiące lub częściej w wypadku wyjątkowo intensywnego użycia. Wymianę filtra węglowego przedstawiono na rys. 13, 14, 16.

WYMIANA OŚWIETLENIA

Instalacja oświetleniowa składa się z dwóch żarówek LED JDR GU10 o mocy 3W każda.

Wymianę oświetlenia przedstawiono na rys. 17. W przypadku, gdy oświetlenie nie działa należy, najpierw sprawdzić, czy żarówka została prawidłowo zamontowana. Jeżeli po przeprowadzeniu takiej oświetlenie nadal nie działa, należy zwrócić się do serwisu.

UWAGA:

Należy uważać, aby nie dotykać demontowanej żarówki bezpośrednio gołymi rękami.
