KTH 10.164 B - Okap kuchenny Kernau - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Model	KTH 10.164 B
Zastosowanie	Domowe, nad kuchenką gazową lub elektryczną
Tryby pracy	Wyciąg (odprowadzanie na zewnątrz) lub pochłaniacz (recyrkulacja z filtrem węglowym)
Prędkości wentylatora	3 prędkości (niska, średnia, wysoka)
Oświetlenie	2 x LED GU10 3W (wymienne)
Sterowanie	Dotykowy panel sterowania, wyłącznik krańcowy przy chowaniu elementu teleskopowego
Filtr przeciwtłuszczowy	Metalowy, wielokrotnego użytku, mycie ręczne lub w zmywarce (co miesiąc)
Filtr węglowy	Do pochłaniacza, wymiana co 4 miesiące (lub częściej przy intensywnym użytkowaniu)
Minimalna odległość od kuchenki	55 cm (elektryczna), 65 cm (gazowa lub mieszana)
Zasilanie	220-240 V ~ 50 Hz (zgodne z tabliczką znamionową)
Długość przewodu zasilającego	Ok. 1,5 m (standardowa)
Średnica wylotu powietrza	150 mm (kołnierz łączeniowy)
Materiały	Stal nierdzewna, szkło (panel)
Gwarancja	2 lata (pełna gwarancja producenta)
Kraj pochodzenia	Polska (marka)
Waga	Ok. 12 kg (szacunkowo)
Wymiary (szer. x głęb. x wys.)	1000 x 530 x 1200 mm (przybliżone, z kominem)

Często zadawane pytania - KTH 10.164 B Kernau

Jak prawidłowo zamontować okap KTH 10.164 B?

Okap należy zamontować zgodnie z instrukcją, zachowując minimalną odległość od kuchenki: 55 cm dla elektrycznej i 65 cm dla gazowej. Upewnij się, że ściana jest wystarczająco mocna. Podłącz przewód wentylacyjny o średnicy 150 mm (tryb wyciągu) lub zainstaluj filtr węglowy (tryb pochłaniacza). Przed montażem odłącz zasilanie.

Jak często czyścić filtr przeciwtłuszczowy?

Filtr przeciwtłuszczowy należy czyścić co najmniej raz w miesiącu. Można go myć ręcznie delikatnym środkiem czyszczącym lub w zmywarce w niskiej temperaturze (krótki cykl). Pamiętaj, aby przed czyszczeniem odłączyć okap od zasilania.

Jak wymienić filtr węglowy?

Filtr węglowy wymienia się, gdy okap pracuje w trybie pochłaniacza. Należy go wymienić co 4 miesiące lub częściej przy intensywnym użytkowaniu. Aby wymienić, zdejmij filtr przeciwtłuszczowy, a następnie wyjmij stary filtr węglowy i włóż nowy (patrz rys. 13, 14, 16 w instrukcji). Filtr węglowy nie nadaje się do mycia ani regeneracji.

Co zrobić, gdy okap nie działa?

Sprawdź, czy okap jest podłączony do zasilania i czy wtyczka jest w gniazdku. Upewnij się, że element teleskopowy jest wysunięty (wyłącznik krańcowy może odciąć silnik po schowaniu). Jeśli oświetlenie nie działa, sprawdź żarówki LED GU10 3W – wymień je, jeśli są przepalone. W razie dalszych problemów skontaktuj się z serwisem.

Czy okap może pracować bez podłączenia do wentylacji?

Tak, okap może pracować w trybie pochłaniacza (recyrkulacji). Wymaga to zainstalowania filtra węglowego, który pochłania zapachy. Oczyszczone powietrze wraca do pomieszczenia przez kratki w górnej osłonie komina. W trybie wyciągu konieczne jest podłączenie do przewodu wentylacyjnego.

Jak wymienić żarówki LED?

Okap wyposażony jest w dwie żarówki LED JDR GU10 o mocy 3W. Aby je wymienić, odłącz okap od zasilania, zdejmij osłonę (patrz rys. 16 w instrukcji) i wymień żarówkę. Nie dotykaj nowej żarówki gołymi rękami – używaj rękawiczek lub szmatki.

Jaka jest maksymalna głośność okapu?

Głośność zależy od prędkości wentylatora. Dla najniższej prędkości okap pracuje cicho (ok. 45-50 dB), przy najwyższej może osiągnąć do 65 dB. Aby zminimalizować hałas, używaj odpowiedniej prędkości i regularnie czyść filtry.

Czy można używać okapu bez filtrów?

Nie. Okap nigdy nie powinien być używany bez prawidłowo zamontowanych filtrów. Filtry chronią silnik przed tłuszczem i zanieczyszczeniami. Praca bez filtrów grozi uszkodzeniem urządzenia i zwiększa ryzyko pożaru.

Jakie są zalecenia dotyczące czyszczenia obudowy?

Obudowę okapu należy czyścić przynajmniej raz w miesiącu wilgotną szmatką z łagodnym detergentem. Nie używaj środków ściernych ani alkoholu. Uważaj, aby nie uszkodzić panelu sterowania. Przed czyszczeniem odłącz okap od zasilania.

Co obejmuje gwarancja na okap Kernau?

Gwarancja 2 lata obejmuje wady fabryczne. Naprawy wykonuje autoryzowany serwis. Gwarancja nie obejmuje uszkodzeń mechanicznych, zużycia naturalnego (np. żarówki, filtry), ani usterek wynikających z niewłaściwego montażu lub użytkowania. Karta gwarancyjna ważna z dowodem zakupu.

INSTRUKCJA OBSŁUGI KTH 10.164 B Kernau

Poniżej znajdują się objaśnienia dotyczące symboli występujących w niniejszej instrukcji:

Ważne informacje dotyczące bezpieczeństwa użytkownika urządzenia oraz prawidłowej jego eksploatacji.

Informacje dotyczące ochrony środowiska naturalnego.

Okap pracujący jako wyciąg.

Okap pracujący jako pochłaniacz.

Okap należy używać dopiero po przeczytaniu tej instrukcji.

Przy przeprowadzaniu instalacji urządzenia należy postępować według wskazówek podanych w niniejszej instrukcji. Producent uchylą się od wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek instalacji niezgodnej z informacjami podanymi w niniejszej instrukcji.

Okap został zaprojektowany wyłącznie do użytku domowego. Okap może różnić się pod względem wyglądu od okapu przedstawionego na rysunkach niniejszej instrukcji, ale zalecenia dotyczące obsługi, konserwacji i montażu pozostają niezmienione.

! Należy zachować instrukcję obsługi aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży urządzenia lub przeprowadzki, należy upewnić się, że dołączono do niego instrukcję obsługi.

! Uważnie zapoznać się z treścią instrukcji obsługi, która dostarcza dokładne informacje dotyczące instalacji, użytkowania i pielęgnacji urządzenia.

! Nie dokonywać zmian elektrycznych czy mechanicznych w urządzeniu lub na przewodach odprowadzających.

Uwaga: Elementy oznaczone symbolem “(*)” wchodzą wyłącznie w skład wybranych modeli, w pozostałych przypadkach powinny być zakupione osobno.

Ostrzeżenia Uwaga!

• Nie podłączać urządzenia do sieci elektrycznej przed ukończeniem montażu.
• Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć okap od zasilania, wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania.

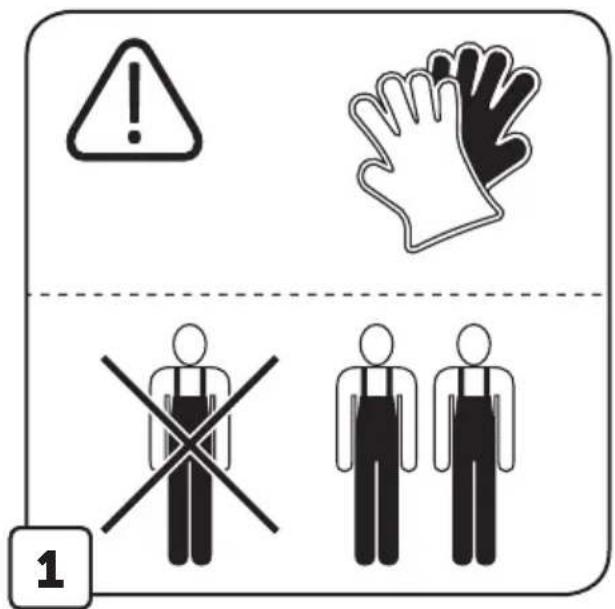

• Wszelkie czynności montażowe i konserwacyjne wykonywać w rękawicach ochronnych.
• Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe.
• Dzieci nie powinny bawić się sprzętem.
• Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.
• Nie należy nigdy używać okapu bez prawidłowo zamontowanych filtrów!
• Okap nie powinien być NIGDY używany jako płaszczyzna oparcia chyba, że taka możliwość została wyraźnie wskazana. Pomieszczenie,

w którym okap jest używany łącznie z innymi urządzeniami spalającymi gaz lub inne paliwo powinno posiadać odpowiednią wentylację.

• Zasysane powietrze nie powinno być odprowadzane do kanału wykorzystywanego do odprowadzania spalin wytwarzanych przez urządzenia gazowe lub na inne paliwo. Surowo zabrania się przygotowywania pod okapem potraw z użyciem otwartego ognia (flambirowanie).
• Użycie otwartego ognia jest groźne dla filtrów i stwarza ryzyko pożaru, a zatem nie wolno tego robić pod żadnym pozorem. Podczas smażenia należy zachować ostrożność, aby nie dopuścić do przegrzania oleju, aby nie uległ samozapaleniu. Dostępne części mogą ulec znacznemu nagrzaniu, jeżeli będą używane razem z urządzeniami przeznaczonymi do gotowania.
• W zakresie koniecznych do zastosowania środków technicznych i bezpieczeństwa dotyczących odprowadzania spalin należy ściśle przestrzegać przepisów wydanych przez kompetentne władze lokalne.
• Okap powinien być często czyszczony zarówno na zewnątrz jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU, z zachowaniem wska-zówek dotyczących konserwacji podanych w niniejszej instrukcji).
• Nieprzestrzeganie zasad dotyczących czyszczenia okapu oraz wymiany i czyszczenia filtrów powoduje powstanie zagrożenia pożarem.
• Celem uniknięcia porażenia prądem nie należy używać lub pozostawiać okapu bez prawidłowo zamontowanych żarówek. Producent nie ponosi żadnej odpowiedzialności za ewentualne szkody lub pożary spowodowane przez urządzenie a wynikające z nieprzestrzegania zaleceń podanych w niniejszej instrukcji.
• Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektro-nicznego (WEEE).
• Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczynią się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.

Symbol na urządzeniu lub opakowaniu oznacza, że tego produktu nie można traktować jak innych odpadów komunalnych. Należy oddać go do właściwego punktu zbiórki i recyklingu sprzętów elektrycznych i elektronicznych.

Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych urządzeń na środowisko oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Obstuga

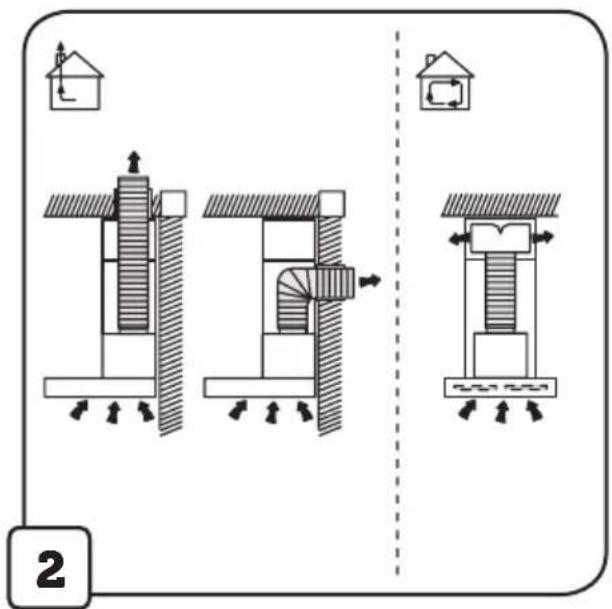

Urządzenie można używać jako wyciąg (odprowadzanie oparów na ze- wnątrz) bądź jako pochłaniacz (opary są filtrowane i odprowadzane z po- wrotem do pomieszczenia). Modele okapów, które nie posiadają wen- tylatora wyciągowego, funkcjonują wyłącznie jako wyciąg i muszą być połączone z urządzeniem wyciągowym (nie zawartym w wyposażeniu).

Wskazówki dotyczące podłączenia są dostarczane razem z zewnętrznym urządzeniem wyciągowym.

Okap pracujący jako wyciąg

Opary są usuwane na zewnątrz rurą odprowadzającą zamocowaną do kołnierza łączeniowego.

Średnica rury odprowadzającej musi być równa średnicy kołnierza łączeniowego.

Uwaga! Rura odprowadzająca nie jest dostarczona w komplecie z urządzeniem i należy ją zakupić.

W części poziomej, rura musi mieć lekką inklinację do góry (około 10°), tak aby ułatwić przepływ powietrza na zewnątrz. Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one zostać zdjęte.

Podłączyć okap do przewodu wentylacyjnego rurą odprowadzającą o średnicy odpowiadającej rozmiarowi wylotu z okapu (kołnierz łączenio-wy).

Użycie przewodów o mniejszym przekroju powoduje zmniejszenie zdolności zasysania oraz drastyczne zwiększenie hałaśliwości okapu.

Producent, zatem, nie ponosi żadnej odpowiedzialności za ten stan.

! Używać jak najkrótszego przewodu.
! Używać przewodu o jak najmniejszej liczbie zagięć (maksymalny kąt zagięcia: 90°).
! Unikać radykalnych zmian przekroju przewodu.
! Używać przewodu o jak najgładszej powierzchni wewnętrznej.
! Materiał przewodu musi być zgodny z obowiązującymi normami.

Okap pracujący jako pochłaniacz

Aby używać okapu w tej wersji należy zainstalować filtr węglowy.

Można go kupić u sprzedawcy.

Zasysane powietrze jest oczyszczane z tłuszczu i zapachów zanim zostanie zwrócone do pomieszczenia przez kratki w górnej osłonie komina.

Instalacja okapu

Minimalna odległość między powierzchnią, na której znajdują się naczy- nia na urządzeniu grzejnym a najniższą częścią okapu kuchennego po- winna wynosić nie mniej niż 55cm w przypadku kuchenek elektrycznych i nie mniej niż 65cm w przypadku kuchenek gazowych lub typu miesza- nego.

Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest większa odległość, należy dostosować się do takich wskazań.

Połączenie elektryczne

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Okap wyposażony jest we wtyczkę którą, należy podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu, również po zakończonej instalacji.

Uwaga! Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności jego działania należy się zawsze upewnić, czy przewód zasilający jest prawidłowo zamontowany. Okap wyposażony jest w specjalny przewód zasilający.

W razie uszkodzenia tego przewodu, należy go kupić w serwisie producenta lub u dostawcy okapu.

Instalacja okapu

Okap jest zaopatrzony w kołki mocujące odpowiednie do większości ścian i sufitów. Konieczne jest jednak zasięgnięcie porady wykwalifikowanego technika, aby upewnić się co do odpowiedności materiałów w zależności od typu ściany lub sufitu. Ściana lub sufit muszą być odpowiednio mocne, aby utrzymać ciężar okapu.

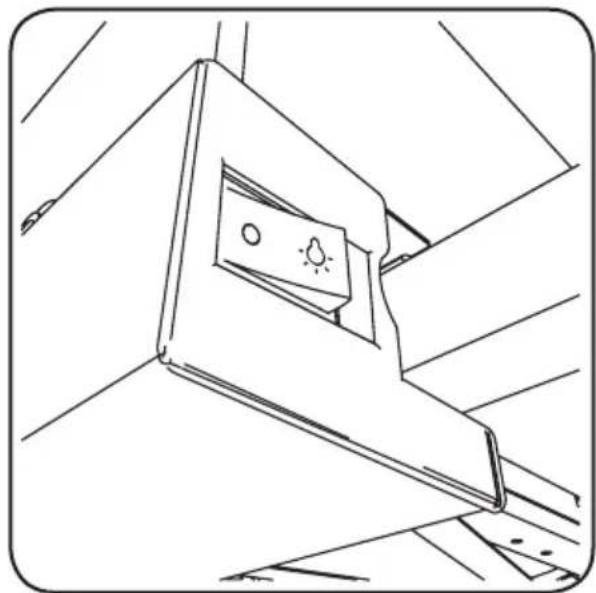

Działanie okapu

W przypadku, gdy powietrze w pomieszczeniu kuchennym jest szczególnie zanieczyszczone, należy używać okapu ustawionego na najwyższą prędkość. Zaleca się uruchomienie okapu 5 minut przed przystąpieniem do gotowania jakichkolwiek potraw i pozostawienie go włączonym jeszcze przez ok. 15 minut po zakończeniu gotowania.

Aby wybrać funkcje okapu wystarczy lekko dotknąć kontrolek.

Do obsługi okapu służy zespół przełączników zlokalizowany z prawej strony frontowej części okapu (ustawienie prędkości) oraz z lewej strony oka-pu (oświetlenie).

W czasie, gdy okap jest wyłączony zespół przełączników jest niewidoczny. W celu rozpoczęcia pracy należy wysunąć element teleskopowy okapu i załączyć silnik na prędkość pierwszą, drugą lub trzecią i/lub ewentualnie włączyć światło (lewa strona urządzenia).

Uwaga: Okap wyposażony jest w wyłącznik krańcowy który, gdy zasu-niemy element teleskopowy okapu uprzednio go nie wyłączając, odetnie dopływ energii od silnika. W takim wypadku, po ponownym wysunięciu elementu teleskopowego okap załączy się na prędkość na której uprzed-nio został pozostawiony, bez konieczności załączania prędkości z panelu sterującego. Wyłącznik krańcowy nie odcina energii od oświetlenia. Każ-dorazowe załączenie lub wyłączenie odbywa się przy użyciu panelu sterowania.

Konserwacja

Uwaga! Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć okap od zasilania wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania.

Czyszczenie okapu

Okap należy często czyścić, tak wewnątrz jak i na zewnątrz (przynajmniej z tą samą częstotliwością, z którą wykonuje się czyszczenie filtrów tłuszczowych) przy użyciu szmatki nawilżonej łagodnymi środkami. Nie należy używać środków ściernych.

NIE STOSOWAĆ ALKOHOLU!

Uwaga: Nieprzestrzeganie p wrzepisów dotyczących czyszczenia urządzenia i wymiany filtrów powoduje powstanie zagrożenia pożarem. Zaleca się zatem przestrzeganie podanych wskazówek.

Producent nie ponosi żadnej odpowiedzialności za ewentualne uszkodzenia silnika lub pożary wynikające z nieprzestrzegania zasad konserwacji oraz wzmiankowanych wyżej instrukcji.

Filtr przeciwtłuszczowy

Zatrzymuje cząstki tłuszczu pochodzące z gotowania.

Musi być czyszczony co najmniej raz w miesiącu (lub gdy wskaźnik zanieczyszczenia filtrów – jeżeli wasz model okapu posiada wskaźnik – informuje o konieczności jego wymiany), za pomocą nieagresywnego środka czyszczącego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia. Podczas mycia w zmywarce metalowy filtr tłuszczowy może się odbarwić, ale nie zmienia się jego charakterystyczne cechy filtrujące. Aby wyjąć filtr tłuszczowy należy pociągnąć za klamkę sprężynową.

Filtr węglowy

Filtr węglowy stosuje się wyłączenie wtedy, kiedy okap nie jest podłączony do przewodu wentylacyjnego. Filtr z węglem aktywnym posiada zdolność pochłaniania zapachów aż do swego nasycenia. Nie nadaje się do mycia ani do regeneracji i powinien być wymieniany, co najmniej raz na 4 miesiące lub częściej w wypadku wyjątkowo intensywnego użycia.

Wymianę filtra węglowego przedstawiono na rys. 13, 14, 16.

Wymiana oświetlenia

Instalacja oświetleniowa składa się z dwóch żarówek LED JDR GU10 o mocy 3W każda.

Wymianę oświetlenia przedstawiono na rys. 16. W przypadku, gdy oświetlenie nie działa należy, najpierw sprawdzić, czy żarówka została prawidłowo zamontowana. Jeżeli po przeprowadzeniu takiej kontroli oświetlenie nadal nie działa, należy zwrócić się do serwisu.

UWAGA: Należy uważać, aby nie dotykać demontowanej żarówki bezpośrednio gołymi rękami.

KERNAU

KARTA GWARANCYJNA

Gwarant

Galicja Tomaszek Sp. z o.o.

ul. Cetnarskiego 35/37

37-100 Lańcut

2 lata

PEŁNEJ GWARANCJI

Nazwa sprzętu:

Model sprzętu:

Data sprzedaży:

Pieczątka punktu sprzedaży oraz czytelny podpis sprzedawcy:

Numer dowodu zakupu:

Numer fabryczny:

WARUNKI GWARANCJI:

1. Gallicja Tomaszek Sp. z o.o., ul. Cetnarskiego 35/37, 37-100 Łancut, wana dalej "Gwarant marki KERNAU" udziela użytkownikowi gwarancji na okres 2 lat (24 miesięcy) od daty zakupu urządzenia, a także zapewnia że oferowane urządzenia są wolne od wad fabrycznych.
2. W przypadku zauważenia jakichkolwiek wad fabrycznych, powstałych w procesie produkcji, Gwarant zobowiązuje się do usunięcia tych wad (naprawa) lub jeżeli naprawa nie jest możliwa, do wymiany na urządzenie wolne od wad.
3. Sprzęt jest przeznaczony do użytku w warunkach gospodarstwa domowego. W przypadku użytkowania przez nabywcę sprzętu w warunkach prowadzonej działalności gospodarczej okres gwarancyjny ulega skróceniu do 12 miesięcy. Użytkownik jest zobowiązany do korzystania ze sprzętu według instrukcji obsługi.
4. Gwarant zobowiązuje się do usunięcia usterki na własny koszt w termin e do 21 dni od daty zgłoszenia reklamacji. Gwarant zastrzega sobie prawo do wydkużenia terminu naprawy powyżej 21 dni w sytuacji wyjątkowej, gdy części wymagają sprow dzenia z fabryki, a usterka nie wpływa na poprawne funkcjonowanie sprzętu.

5. Naprawy gwarancyjne mogą być wykonywane jedynie poprzez Autoryzowany Serwis Gwarancyjny. Naprawy wykonywane przez serwisy nieautoryzowane powodują utratę praw gwarancyjnych. Gwarancja obowiązuje jedynie na terenie Rzeczpospolitej Polskiej.

6. Gwarancja nie obejmuje:

6.1. Uszkodzeń mechanicznych, chemicznych, termicznych.

6.2. Używania urządzeń niezgodnie z instrukcją obsługi.

6.3. Uszkodzeń powstałych z przyczyn losowych np. przepięcia w i stalacji elektrycznej, pożaru, zalania, działania środków chemicznych.

6.4. Napraw urządzeń dokonanych przez nieautoryzowane serwisy.

6.5. Materialów oraz części podlegających naturalnemu zużyciu podczas eksploatacji np. żarówki, bezpieczniki, filtry.

6.6. Elementów ze szkła i plastiku oraz wszelkiego rodzaju przebarwień.

6.7. Uszkodzeń i nieprawidłowości (np. głośna praca, spadek wydajności) niewłaściwego zainstalowania sprzętu lub napraw dokonanych przez osoby nieupoważnione, 6.8. Naprawa gwarancyjna nie obejmuje czynności przewidzianych w instrukcji obsługi, do jakich zobligowany jest użytkownik.

1. Karta gwarancyjna jest ważna tylko z dowodem zakupu. Karta gwarancy jna, która została wypełniona niekompletnie, nieczytelnie oraz z poprawkami jest nieważna.

2. W przypadku wezwania Autoryzowanego Serwisu użytkownik może być zobowiąany any do pokrycia kosztów dojazdu Serwisanta, gdy reklamacja jest nieuzasadniona w rozumieniu punktu nr 6 lub okaże się, że sprzęt działa poprawnie a nieprawidłowości wynikają jedynie z nieprzestrzegania instrukcji obsługi.

3. W całym okresie 24 miesięcy obowiązywania gwarancji awarię urządzen a należy zgłaszać w ciągu 7 dni kalendarzowych od daty wystąpienia usterki, na numer infolinii serwisowej 22 243 70 00.

4. Gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień wynikających z przepisów o rękojmi za wady rzeczy.

5. Zakresem gwarancji nie są objęte wady estetyczne.
