INSTRUKCJA OBSŁUGI KWGE-90ARC Ravanson

Przed przystąpieniem do użytkowania, należy przeczytać wszystkie wskazówki i ostrzeżenia, dotyczące bezpieczeństwa użytkowania.

Nieprzestrzeganie podanych niżej ostrzeżeń, dotyczących bezpieczeństwa i wskazówek bezpieczeństwa, niewłaściwe zainstalowanie oraz użytkowanie urządzenia, może spowodować poważne obrażenia lub śmierć wskutek poparzeń, wybuchu pożaru, porażenia prądem oraz zatrucia tlenkiem węgla.

Zachowaj wszystkie ostrzeżenia i wskazówki dotyczące bezpieczeństwa, aby móc skorzystać z nich w przyszłości.

OGÓLNE WSKAZÓWKI BEZPIECZEŃSTWA

Urządzenie powinno być instalowane zgodnie z obowiązującym prawem i użytkowane tylko w dobrze wentylowanych pomieszczeniach. PRZED ZAINSTALOWANIEM I UŻYTKOWANIEM NALEŻY PRZECZYTAĆ INSTRUKCJĘ OBSŁUGI.

Podłączenie kuchni do wewnętrznej instalacji gazowej lub do butli z gazem płynnym oraz jej regulację POWINIEN WYKONAĆ WYŁĄCZNIE UPRAWNIONY instalator urządzeń gazowych lub technik autoryzowanego zakładu serwisowego, zgodnie z obowiązującymi przepisami, co winno być potwierdzone wpisem w karcie gwarancyjnej wyrobu. Brak takiego potwierdzenia unieważnia gwarancję.

UWAGA! Producent nie ponosi odpowiedzialności za szkody powstałe wskutek nieprzestrzegania obowiązujących norm i przepisów lub podłączenia kuchenki przez osobę nieuprawnioną.

Urządzenie i jego dostępne części stają się gorące podczas użycia. Szczególną uwagę należy zwrócić na możliwość dotknięcia elementów grzejnych. Dzieci poniżej 8 roku życia powinny trzymać się z daleka, chyba że są pod stałą opieką.

1. To urządzenie musi być zainstalowane zgodnie z obowiązującymi przepisami.

2. Instalacja oraz konserwacja urządzenia musi być przeprowadzona przez wykwalifikowaną osobę.

3. Producent nie ponosi żadnej odpowiedzialności za obrażenia lub uszkodzenia spowodowane przez niewłaściwe zainstalowanie urządzenia lub jego nieprawidłowe użytkowanie.

4. Nie zezwala się na wykonywanie we własnym zakresie jakichkolwiek zmian i modernizacji, pod rygorem utraty uprawnień gwarancyjnych.

5. Urządzenie przeznaczone jest do obsługi wyłącznie przez osoby dorosłe. Nie zezwalać dzieciom na zabawę w pobliżu urządzenia.

6. Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo.

7. Należy zwracać uwagę na dzieci, aby nie bawiły się sprzetem.

8. Urządzenie jest przeznaczone do przyrządzania potraw w warunkach gospodarstwa domowego. Stosowanie jej do innych celów jest niedozwolone!

9. Kuchnię powinien naprawiać wyłącznie autoryzowany zakład serwisowy, wykorzystujący oryginalne części zamienne.

10. Nieprawidłowo przeprowadzone naprawy mogą stanowió źródło znacznych zagrożeń.

11. W przypadku awarii urządzenia, zwłaszcza przy ulatnianiu się gazu, urządzenie należy odciąć od dopływu gazu i niezwłocznie skontaktować się z zakładem serwisowym.

12. W przypadku ulatniania się gazu należy natychmiast zamknąć zawór na instalacji gazowej lub na butli z gazem, dokładnie przewietrzyć pomieszczenie i wezwać pogotowie gazowe. W tym czasie nie wolno zapalać zapałek, palić papierosów, włączać bądź wyłącać odbiorników elektrycznych (radio, dzwonek, włącznik oświetlenia) lub mechanicznych, powodujących iskrzenie.

UWAGA!

Gaz płynny jest cięższy od powietrza i dlatego ma tendencje do gromadzenia się na dolnych poziomach. Pomieszczenia, w których zainstalowano butle z gazem płynnym powinny być wyposażone w kanały wentylacyjne, wyprowadzone z pomieszczenia na zewnątrz, umożliwiające wydostanie się gazu w przypadku nieszczelności. Z tego samego powodu butle z gazem, zarówno puste jak i częściowo napełnione, nie powinny być ani instalowane ani przechowywane w pomieszczeniach usytuowanych pod powierzchnią ziemi (np. w piwnicach). Butle nie mogą się znajdować zbyt blisko źródeł ciepła (piecyki, kominki, piekarniki itp.), które mogłyby zwiększyć temperaturę we wnętrzu butli powyżej 50°C.

1. Kuchni nie wolno podnosić za uchwyt piekarnika!

2. Przed użyciem należy usunąć wszystkie zabezpieczenie ochronne założone na czas transportu.

3. Materiały, z których jest wykonane opakowanie, nadają się do wykorzystania jako surowce wtórne.

4. Zużytą kuchnię należy doprowadzić do stanu uniemożliwiającego jej ponowne wykorzystanie. Należy zdjąć drzwi, gdyż mogą stanowić źródło zagrożenia, zwłaszcza dla dzieci. Następnie urządzenie przekazać do wyspecjalizowanych jednostek, zajmujących się utylizacją lub skupem surowców wtórnych.

5. Przed instalacją należy sprawdzić w miejscu instalacji ciśnienie oraz rodzaj gazu, do którego kuchnia jest przystosowana.

6. Warunki dotyczące zmiany rodzaju używanego gazu

znajdują się w instrukcji obsługi oraz na tabliczce znamionowej na urządzeniu.

1. TABLICZKA ZNAMIONOWA ZNAJDUJE SIĘ W WIDOCZNYM POZYCJI Z TYŁU PIEKARNIKA.

2. Z ŻADNEGO POWODU NIE USUWAJ TABLICZKI ZNAMIONOWEJ.

3. Upewnić się, że źródło zasilania, do którego ma być podłączone urządzenie, odpowiada parametrom podanym na tabliczce znamionowej.

4. Należy uważać, żeby przewód zasilający nie stykał się z ostrymi krawędziami oraz gorącymi powierzchniami.

5. Wtyczka urządzenia musi pasować do gniazdka.

6. Nie należy w żaden sposób przerabiać wtyczki.

7. Nie wolno pozostawiać pracującej kuchni bez nadzoru.

8. Płomień palników powinien być regularny i stabilny. Jeżeli płomień nie jest regularny, należy oczyścić palnik. W przypadku usterki wezwać autoryzowany serwis.

9. Sprawdzić, czy pokrętła znajdują się w pozycji „0” (wyłączony), kiedy kuchnia nie jest użytkowana.

10. Nie pozostawiać na wierzchu kuchni (na palnikach) folii aluminiowej i innych przedmiotów, jeżeli palniki są włączone.

11. Podczas pracy kuchni powstaje ciepło i wilgoć. Należy zapewnić prawidłową wentylację w pomieszczeniu, w którym będzie ustawiona kuchnia.

12. Pomieszczenie, w którym ma być zainstalowana kuchnia, powinno posiadać sprawną wentylację nawiewno – wywiewną. Niesprawna wentylacja może prowadzić do zakłócenia procesu spalania gazu i powstawiania zwiększonej zawartości tlenku węgla w pomieszczeniu kuchennym.

13. W przypadku długiej pracy kuchni należy zapewnić dodatkową wentylację poprzez otwarcie okna lub zwiększenie mocy wentylacji mechanicznej (jeżeli zainstalowano).

14. Podczas przyrządzania potraw na oleju lub innym tłuszczu nie wolno pozostawiać urządzenia bez nadzoru, ponieważ przegrzany olej może się zapalić.

15. Nie wolno stawiać na ruszcie zdeformowanych lub niestabilnych naczyń do gotowania, gdyż mogą się one przewrócić i zawartość naczynia wyleje się na palniki.

16. W przypadku podłączenia innych urządzeń elektrycznych w pobliżu kuchni, należy zwrócić uwagę, aby ich przewody zasilające nie dotykały gorących elementów kuchni (lub nie zostały przytrzaśnięte drzwiami piekarnika).

17. Podczas użytkowania, urządzenie staje się gorące. Należy zachować szczególną ostrożność w czasie wkładania i wyjmowania potraw z piekarnika. Dostępne wewnątrz piekarnika elementy grzejne są bardzo gorące.

18. Na otwartych drzwiach piekarnika nie należy stawiać ciężkich naczyń, nie siadać oraz nie stawać na nich.

19. Podczas pracy piekarnika jego szyba oraz elementy zewnętrzne rozgrzewają się w znacznym stopniu. Należy zwrócić szczególną uwagę na dzieci w czasie używania tej funkcji urządzenia.

20. Ruszt grilla nagrzewa się w czasie pracy piekarnika. Do wyjmowania potraw oraz rusztu używać rękawic ochronnych.

21. Nie przykrywać dna komory piekarnika folią, gdyż może dojść do kumulacji ciepła i uszkodzenia piekarnika.

22. Nie otwierać drzwi piekarnika w czasie jego pracy bez potrzeby lub gdy jest jeszcze rozgrzany, aby ochronić pokrętła przed uszkodzeniem. Po zakończeniu pieczenia należy wyjąć potrawę z piekarnika i zamknąć jego drzwi.

23. Należy używać tylko akcesoriów dostarczonych przez producenta.

24. Poza akcesoriami należącymi do wyposażenia piekarnika, należy używać żaroodpornych naczyń przeznaczonych do użytku w piekarnikach (patrz wskazówki producenta naczynia).

25. W pobliżu kuchni nie należy przechowywać środków czyszczących i materiałów łatwopalnych.

26. Wąż przyłączeniowy należy wymieniać po upływie określonego czasu, zgodnie ze wskazówkami jego producenta.

27. Okresowo należy sprawdzać stan węża i szczelność połączenia, zgodnie z obowiązującymi przepisami.

28. Ze względów bezpieczeństwa i higienicznych, kuchenkę należy utrzymywać w czystości.

29. Kuchnię należy myć po każdym użyciu.

30. Do czyszczenia urządzenia używać miękkiej wilgotnej (nie mokrej) szmatki i delikatnego detergentu.

31. Nie używać ciśnieniowych lub parowych urządzeń czyszczących do mycia kuchni.

32. Nie wolno używać rozpuszczalników, benzyny i innych środków, mogących uszkodzić urządzenie.

33. Należy zwracać szczególną uwagę na otwory wentylacyjne kuchni. Otwory te muszą być czyste, drożne, wolne od jakichkolwiek przeszkód.

34. Nie należy narażać urządzenia na działanie deszczu i warunków wilgotnych.

35. Urządzenie transportować w oryginalnym opakowaniu, zabezpieczającym przed uszkodzeniami mechanicznymi i kurzem.

36. Pomimo stosowania urządzenia zgodnie z przeznaczeniem i przestrzegania wszystkich wskazówek bezpieczeństwa, nie można całkowicie wyeliminować określonych czynników ryzyka resztkowego.

WSKAZÓWKI DLA UŻYTKOWNIKA

PRZED PIERWSZYM UŻYCIEM

Po otrzymaniu urządzenia należy:

• Rozpakować je i sprawdzić, czy nie jest uszkodzone. W przypadku wykrycia jakichkolwiek uszkodzeń - NIE UŻYWAĆ
• Sprawdzić kompletność dostarczonego sprzętu
• Usunąć wszystkie elementy opakowania
• Wyjąć wszystkie akcesoria z komory piekarnika
• Usunąć plastikowe elementy ochronne
  • Umyć wszystkie akcesoria przed użyciem

Przed podłączeniem do źródła zasilania należy sprawdzić czy źródło zasilania, do którego ma być podłączone urządzenie, odpowiada parametrom podanym na tabliczce znamionowej.

Przed pierwszym użyciem urządzenia należy rozgrzać pusty piekarnik, aby pozbyć się zapachu izolacji termicznej oraz ewentualnych resztek smarów konserwacyjnych.

Włączyć piekarnik na min. 45 minut, ustawiając pokrętło ustawienia temperatury (patrz: PANEL STEROWANIA – OBSŁUGA) w położeniu maksymalnym. Z piekarnika może wydobywać się dym. Jest to zjawisko normalne. Należy rozgrzewać piekarnik, aż dymienie i nieprzyjemny zapach ustaną. Dokładnie wywietrzyć pomieszczenie, w którym zainstalowana jest kuchnia.

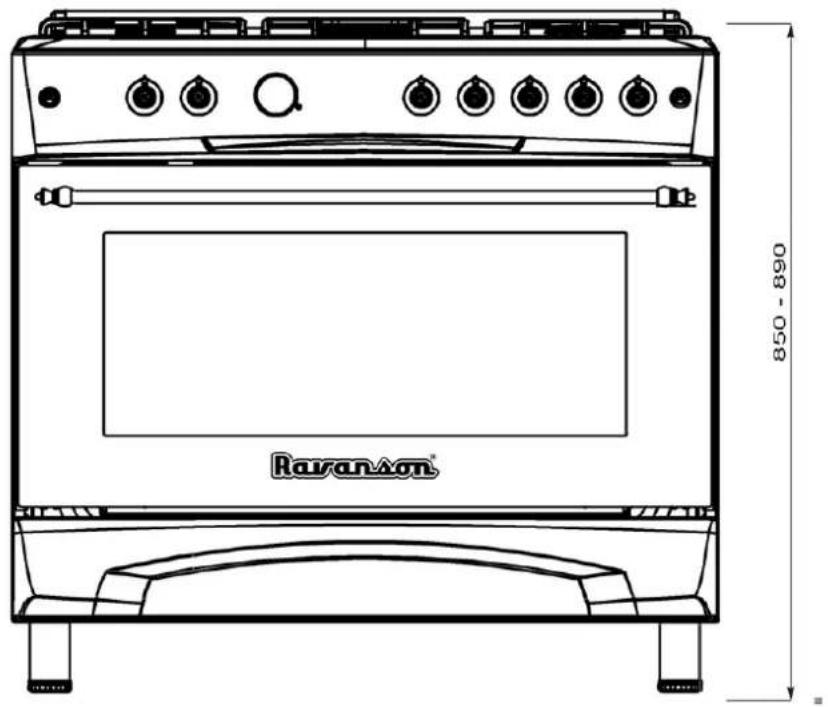

WIDOK OGÓLNY FRONTU

(rysunek poglądowy -rzeczywisty wygląd kuchni może się różnić w zależności od modelu)

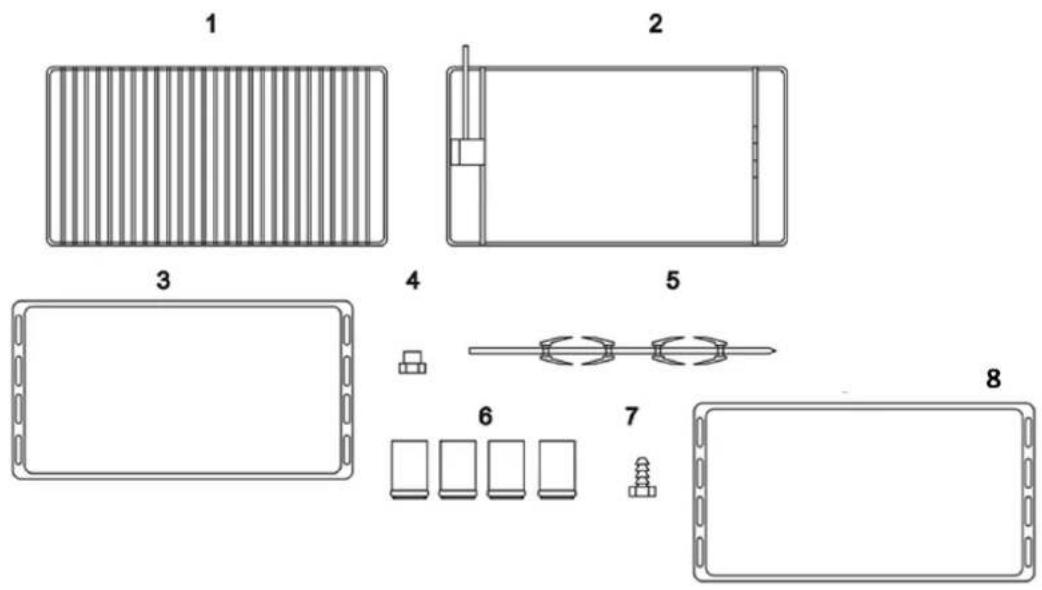

KOMPLETACJA

1	Ruszt	2	Ruszt do rożna
3	Taca	4	Zaślepka
5	Pręt i widelce rozna	6	Nóżki – 4szt.
7	Adapter do węża	8	Głęboka taca

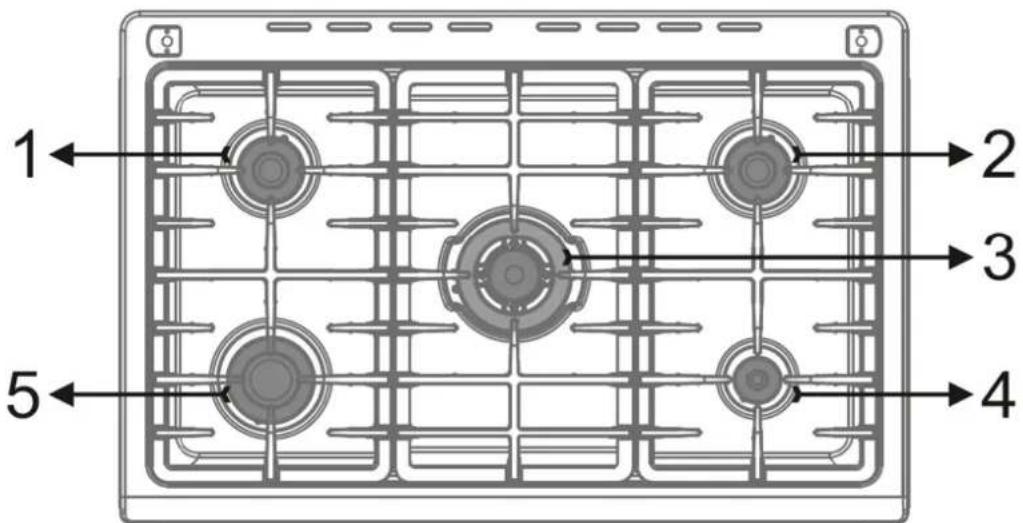

WIDOK PŁYTY GŁÓWNEJ

G20-20

1) Palnik średni
2) Palnik średni
3) Palnik „korona”
4) Palnik mały
5) Palnik duży

1,75 kW / 0,167 m3/h
1,75 kW / 0,167 m3/h
3,00 kW / 0,286 m3/h
1,00 kW / 0,095 m3/h
2,85 kW / 0,271 m3/h

G30-37

1,75 kW / 127 g/h
1,75 kW / 127 g/h
3,00 kW / 218 g/h
0,95 kW / 70 g/h
2,60 kW / 190 g/h

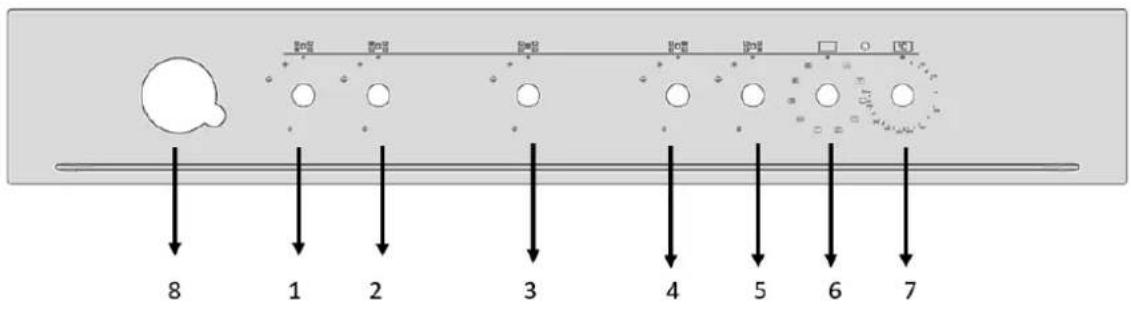

PANEL STEROWANIA – OBSŁUGA

1, 2, 3, 4, 5 - Pokrętła sterujące palnikami

6 - Pokrętło funkcji piekarnika

7 - Pokrętło ustawienia temperatury

8 - Analogowy zegar

Sterowanie palnikami

Przed zapaleniem palników płyty kuchennej sprawdź, czy korony rozpraszaczy płomienia są prawidłowo umieszczone, upewniając się, że otwory w rozpraszaczach płomieni są wyrównane z zapalnikami i termoparami.

Pozycja 1 – Zamknięty dopływ gazu do palnika

Pozycja 2 – Odpalanie

W celu odpalenia palnika należy przekręcić pokrętło do pozycji 2 i wcisnąć. Po wciśnięciu zadziała piezozapalnik. Jeśli palnik nie zapali się w ciągu pierwszych 15 sekund, ustaw pokrętło na 1 i odczekaj co najmniej 60 sekund przed ponowną próbą zapalenia. Po zapaleniu się palnika należy, ciągle wciskając pokrętło, przekręcić je do pozycji 3 i odczekać około 10 sekund

(ciągle wciskając pokrętło, aż do momentu, w którym po puszczeniu pokrętła płomień nie zgaśnie).

Pozycja 3 – Płomień maksymalny

Pozycja 4 – Płomień minimalny – oszczędnościowy

Do obsługi piekarnika służą pokrętła 6 i 7. Pokrętem 6 należy wybrać żądaną funkcję piekarnika. Pokrętem 7 należy ustawić żądaną temperaturę.

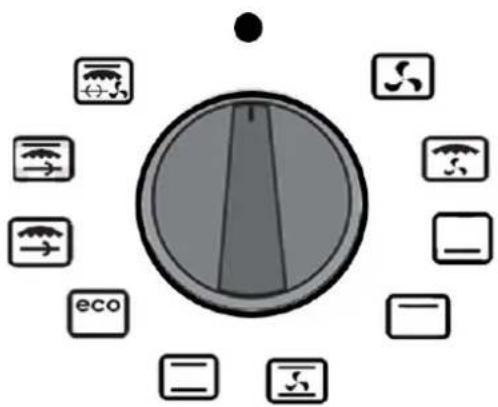

USTAWIENIE FUNKCJI PIEKARNIKA

Podczas pracy z tą funkcją włączone są wentylatory

Funkcja opiekania z Termoobiegiem

Funkcja ta umożliwia przygotowywanie posiłków i przekąsek z podwójnym grillem. Używaj blachy do pieczenia, aby zapobiec rozpryskiwaniu się i kapaniu oleju podczas pieczenia. Przed użyciem piekarnika ustaw termostat na żądaną temperaturę i rozgrzewaj piekarnik przez co najmniej 8-10 minut.

Grzanie dolne

Funkcja służy do mocniejszego zapiekania potraw od dołu.

Grzanie górne

Funkcja służy do mocniejszego zapiekania potraw od góry.

Termoobieg z grzaniem górnym i dolnym

Podczas pracy z tą funkcją włączone są wentylatory termoobiegu oraz dolna i górna grzałka. Przy pieczeniu z funkcją termoobiegu ustawiona temperatura powinna być niższa, niż przy pieczeniu tradycyjnym, z wykorzystaniem tylko górnej i dolnej grzałki. Gorące powietrze nagrzane przez funkcję Turbo Fan rozprowadzane jest równomiernie i szybko w całym piekarniku. Zapewnia to szybkie pieczenie przy minimalnym zużyciu energii. Jeśli używasz piekarnika z termoobiegiem, nie ma potrzeby wstępnego nagrzewania. Ponieważ termoobieg rozprowadza ciepło równomiernie, możesz piec wiele potraw.

Grzanie górne i grzanie dolne – pieczenie tradycyjne

Podczas pracy z tą funkcją, potrawa ogrzewana jest jednocześnie z góry i z dołu. Zaleca się umieszczenie potrawy w centralnym miejscu piekarnika.

Tryb ECO

Tryb Eco wykorzystuje zoptymalizowane ogrzewanie, aby oszczędzać energię podczas gotowania. Czas gotowania jest nieco dłuższy, ale rezultaty pozostają takie same. W tym trybie nie jest wymagane wstępne nagrzewanie

Funkcja opiekania - rozno

Grzałka opiekacza ogrzewa od góry potrawę, obracającą się na roźnie.

Grzanie górne + funkcja opiekania – rozno

Opiekanie potrawy od góry, obracanej na roznie. Grzałka górna mocniej zapieka potrawę od góry.

Grzanie górne + funkcja opiekania + termoobieg – rozno

Opiekanie potrawy od góry, obracanej na roźnie. Grzałka górna mocniej zapieka potrawę od góry. Gorące powietrze nagrzane przez funkcję termoobiegu rozprowadzane jest równomiernie i szybko w całym piekarniku.

UWAGA!

Temperatura pieczenia oraz wybrana funkcja piekarnika powinny być dobrane zgodnie z przepisem przygotowania potrawy. W praktyce mogą występować różnice, które użytkownik powinien skorygować na podstawie własnych doświadczeń.

Po zakończonym procesie pieczenia, w celu wyłączenia piekarnika, należy przekręcić pokrętła do pozycji 0."

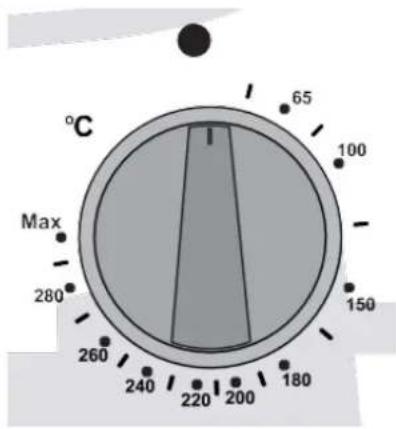

Ustawienie temperatury piekarnika

Pokrętło służy do wybrania żądanej temperatury pieczenia.

Po wybraniu funkcji piekarnika pokrętłem 6, należy ustawić żądaną temperaturę pokrętłem 7. Włączenie grzałek piekarnika sygnalizowane jest lampką. Po osiągnięciu zadanej temperatury, termostat wyłączy grzałki – lampka kontrolna zgaśnie. Po obniżeniu się temperatury w piekarniku, termostat ponownie włączy grzałki w celu osiągnięcia zadanej temperatury, lampka również się zaświeci.

Pieczenie na rożnie z funkcją opiekania

1) Potrawę należy nadziać na pręt do rozna.

2) Podczas umieszczania rożna piekarnik musi być wyłączony i wystudzony.

3) Umieść szpikulec na siatce i włóż go do piekarnika, upewniając się, że końcówka szpikulca znajduje się w komorze.

4) Odkręć plastikowy uchwytu szpikulca przed zamknięciem drzwiczek piekarnika.

5) Po zamknięciu drzwiczek należy aktywować odpowiednie funkcje piekarnika (funkcja opiekania – rozno, lub grzanie górne+ funkcja opiekania – rozno)

6) Umieść tacę piekarnika na dnie, aby zbierać spływający i kapiący podczas pieczenia olej. Jeśli na tacy umieścisz wodę, zapobiegnie to przypadeniu się kapiącego oleju oraz wydzielaniu dymu i nieprzyiemnego zapachu, a tackę można łatwo wyczyścić.

7) Po zakończeniu pieczenia włóż plastikowy uchwyt, obracając go na miejsce, i wyjmij z piekarnika.

UWAGA: Po umieszczeniu akcesoriów, możesz wizualnie sprawdzić, w jakiej pozycji rożen zacznie się obracać.

Po zakończonym procesie pieczenia, w celu wyłączenia piekarnika, należy przekręcić pokrętła 6 i 7 do pozycji 0."

USTAWIENIE ZEGARA

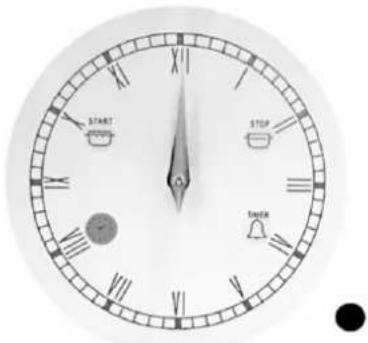

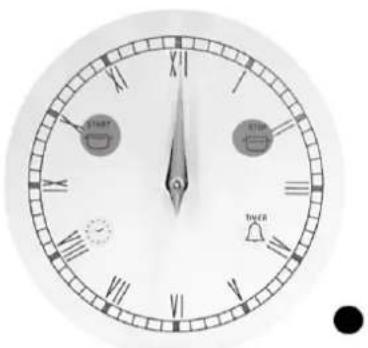

Widok ogólny zegara

Urządzeniem można sterować za pomocą przycisku.

Przycisk stuży do:

• naciskania (potwierdzania ustawień i przełączania menu),
• naciskania i przytrzymywania (przełączania do trybu ręcznego),
• obracania w prawo (zegar, alarm, ustawienia gotowania),
• obracania w lewo (zegar, alarm, ustawienia gotowania).

Uruchomienie zegara

Po włączeniu zasilania dioda zegara miga. W tym trybie piekarnik jest wyłączony.

Naciśnięcie pokrętła na około 3 sekundy aktywuje tryb ręczny, dioda zegara zgaśnie. Urządzenie będzie w trybie czuwania.

Ustawienie aktualnego czasu

Naciśnij przycisk, aż symbol zegara zacznie migać, aby przejść do regulacji zegara. Ustawienie zegara jest możliwe tylko wtedy, gdy nie jest ustawiony alarm ani funkcja pieczenia.

Zegar można ustawić, obracając pokrętło w prawo lub w lewo. Ostatnio ustawiony zegar będzie aktualnym zegarem.

Ustawienie alarmu

Naciśnij przycisk, aż symbol alarmu zacznie migać, aby przejść do ustawień alarmu. Alarm można ustawić, obracając pokrętło w prawo lub w lewo.

Po ustawieniu należy nacisnąć pokrętło, aby aktywować alarm. W tym menu, jeśli pokrętło nie zostanie obrócone przez 10 sekund, urządzenie przełączy się w tryb czuwania, a alarm zostanie anulowany.

Na ekranie głównym, jeśli alarm jest ustawiony, symbol alarmu będzie się świecił.

Naciśnij i zwolnij pokrętło, aby zobaczyć czas pozostały do zakończenia alarmu. Wskazówka sekundowa i minutowa będą wskazywać ustawiony czas alarmu przez 2 sekundy, a następnie ponownie pokażą aktualną godzinę.

Naciśnij pokrętło przez około 2 sekundy, aby anulować ustawiony alarm. Maksymalny czas alarmu to 3 godziny.

Minimalny czas alarmu to 2 minuty.

Automatyczny program pieczenia

Naciśnij i zwolnij przycisk, aż symbol startu zacznie migać, aby wprowadzić ustawienie czasu rozpoczęcia pieczenia.

Czas rozpoczęcia pieczenia można ustawić, obracając pokrętło w prawo lub w lewo.

W tym menu, jeśli pokrętło nie zostanie obrócone przez 10 sekund, urządzenie przełączy się w tryb czuwania, a alarm zostanie anulowany.

Czas zakończenia pieczenia należy również ustawić po ustawieniu czasu rozpoczęcia pieczenia, w przeciwnym razie czas rozpoczęcia pieczenia zostanie anulowany.

Maksymalny czas rozpoczęcia pieczenia to czas bieżący + 12 godzin. Minimalny czas rozpoczęcia pieczenia to czas bieżący + 2 minuty.

Naciśnij i przytrzymaj pokrętło, aż symbol „stop” zacznie migać, aby przejść do ustawień czasu zakończenia gotowania.

Czas zakończenia gotowania można ustawić, obracając pokrętło w prawo lub w lewo.

Po ustawieniu należy nacisnąć pokrętło, aby aktywować automatyczne pieczenie. W tym menu, jeśli pokrętło nie zostanie obrócone przez 10 sekund, urządzenie przejdzie w tryb czuwania, a alarm zostanie anulowany.

W tym trybie użytkownik ustawia czas zakończenia pieczenia. Maksymalny czas zakończenia pieczenia to czas bieżący + 15 godzin.

Minimalny czas zakończenia pieczenia to czas bieżący + 2 minuty.

Ustawienie opóźnionego czasu pieczenia

Ten tryb służy do rozpoczęcia pieczenia po określonym czasie i zakończenia o ustawionej godzinie. Aby ustawić opóźnione rozpoczęcie pieczenia, należy ustawić zarówno godzinę rozpoczęcia, jak i zakończenia pieczenia

Na przykład: Aktualny czas: 10:00. Rozpoczęcie pieczenia: 11:30. Zakończenie pieczenia: 13:30. Pieczenie rozpocznie się po 1 godzinie i 30 minutach i zakończy się po 2 godzinach.

Ustawienia ręczne

Jeśli nie ma ustawionego programu pieczenia, piekarnik działa w trybie ręcznym. W tym trybie piekarnik działa.

Naciśnij przycisk, aż usłyszysz sygnał dźwiękowy, aby przejść do trybu ręcznego.

W trybie ręcznym, każdy poprzedni program pieczenia zostanie anulowany.

Piekarnik działa w tym trybie. Przełącznik funkcji musi być wyłączony, jeśli piekarnik nie będzie używany.

W tym trybie wszystkie diody LED są wyłączone.

Anulowanie sygnału dźwiękowego

Po upływie ustawionego czasu pieczenia lub alarmu, usłyszysz sygnał dźwiękowy.

Naciśnij pokrętło, aby anulować sygnał dźwiękowy. Jeśli pokrętło nie zostanie naciśnięte przez 1 minutę, sygnał dźwiękowy zostanie automatycznie anulowany.

Anulowanie alarmu lub czasu pieczenia

Naciśnij pokrętło przez około 3 sekundy, aby anulować ustawiony alarm. Wskazówka minutowa i sekundowa pokażą aktualną godzinę.

USTAWIENIE KUCHNI

Przed ustawieniem kuchni należy wkręcić nożki w gniazda znajdujące się w spodzie kuchni.

Kuchnię należy ustawić na stabilnym podłożu, wypoziomować za pomocą nożek. Aby uzyskać dobre rezultaty gotowania, urządzenie musi być odpowiednio wypoziomowane. Regulacja wysokości nożek może wynosić od 90 do 120 mm.

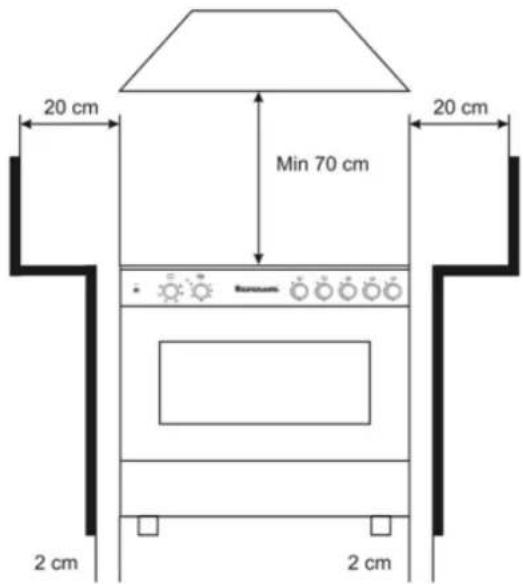

Należy zachować minimalne odległości od ścian bocznych, tylnych. Nie wolno umieszczać nad kuchnią żadnych palnych elementów (mebli, półek drewnianych, itp.). Zaleca się zachowanie minimalnych odległości, według poniższego rysunku.

Przed przystąpieniem do instalowania kuchni w pomieszczeniu kuchennym, należy upewnić się czy spełnia ono wymagania stawiane mu przez obowiązujące przepisy.

Pomieszczenie kuchenne powinno:

• Mieć minimalną wysokość 2,2 m

- Umożliwiać dopływ powietrza, które jest niezbędne do właściwego spalania gazu. Dopływ powietrza powinien być nie mniejszy niż 2m³/h na 1kW mocy palników. Powietrze może być dostarczane

w wyniku bezpośredniego przepływu z zewnątrz poprzez kanał o przekroju min. 100cm² bądź pośrednio z sąsiednich pomieszczeń, które wyposażone są w kanały wentylacyjne, wychodzące na zewnątrz

- Zapewnić wentylację nawiewno - wywiewną (co najmniej 1,5-krotną wymianę powietrza w ciągu godziny)

- Zapewnić odprowadzanie spalin, np. poprzez sprawny kanał kominowy

Pomieszczenie kuchenne powinno być suche i przewiewne oraz posiadać sprawną wentylację, zgodnie z obowiązującymi przepisami technicznymi. Podstawą prawną, w oparciu o którą oceniamy przydatność pomieszczenia do zainstalowania kuchni gazowej, jest Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. 2002 Nr 75 poz. 690).

GOTOWANIE

DOBÓR PALNIKÓW

Nad każdym z pokręteł znajduje się symbol odpowiadającemu mu palnikowi. Zawsze należy stosować palnik

o wielkości odpowiedniej średnicy garnka używanego do gotowania. Nie należy dopuszczać, żeby płomień wychodził poza średnicę garnka.

Ze względów ekonomicznych, zalecamy przykrywanie garnków podczas gotowania.

Nie dopuszczać żeby gotująca się potrawa wykipiała na palnik.

Pierścień i otwory palnika należy utrzymywać w czystości.

Na poszczególnych palnikach należy używać naczyń o właściwej średnicy.

Na rusztach nie stawiać zdeformowanych lub niestabilnych naczyń, gdyż mogą się przewrócić i zalać palniki.

Nie zdejmować rusztów i stawiać naczyń bezpośrednio na palnikach.

Nad włączonym palnikiem nie stawiać pustych naczyń.

Przed zestawieniem naczyń z palników należy zmniejszyć płomień lub zgasić go całkowicie.

Palniki utrzymywać w należytej czystości, ponieważ zanieczyszczenia ujemnie wpływają na ich funkcjonowanie.

Przed włączeniem palnika należy upewnić się czy pokrętło, które zamierzamy uruchomić odpowiada palnikowi, który chcemy zapalić. Przyporządkowanie pokręteł do palników przedstawiono w sposób graficzny nad pokrętłem każdego palnika.

Należy zwracać uwagę na prawidłowe ułożenie nakładek na palnikach.

Urządzenie wyposażone jest w zabezpieczenie przeciwwypływowe gazu.

W razie przypadkowego zgaszenia płomienia na skutek zalania lub podmuchu, następuje automatyczne odcięcie dopływu gazu. Od niekontrolowanego zgaśnięcia płomienia do odcięcia gazu może upłynąć 60 – 90 sekund.

CZYSZCZENIE I KONSERWACJA

Przed przystąpieniem do czyszczenia należy sprawdzić, czy wszystkie pokrętła są ustawione w położeniu „wyłączony” lub „0”.

Należy poczekać, aż urządzenie wystygnie.

Do czyszczenia używać wilgotnej (nie mokrej) ściereczki z dodatkiem delikatnego detergentu.

Do czyszczenia nie należy używać środków szorujących, środków żrácych oraz ostrych przedmiotów i materiałów.

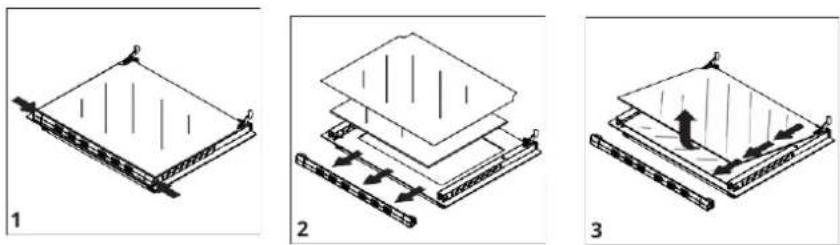

Czyszczenie szyby piekarnika

Jak pokazano na rysunku 1, naciśnij zatrzaski z prawej i lewej strony i pociągnij górny profil szyby do siebie, jak pokazano na rysunku 2. Po zdjęciu górnego profilu szyby, jak pokazano na rysunku 2, szyby zostaną uwolnione. Wyjmij środkową szybę w kierunku wskazanym strzałką na rysunku 2. Szyba na zewnątrz osłony produktu jest przyklejona do profilu i nie można jej usunąć.

Jeśli pozostanie wewnątrz, najpierw pociągnij ją do siebie, jak pokazano na rysunku 3, a po zwolnieniu dolnych uchwytów delikatnie unieś ją do góry i wyjmij.

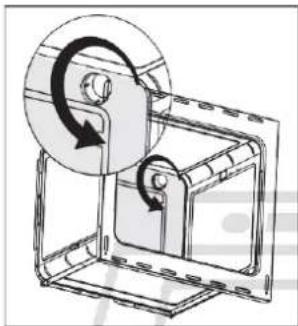

Przed wymianą żarówki, urządzenie należy odłączyć od źródła zasilania!

Najpierw odłącz produkt od zasilania i upewnij się, że ostygł. Odkręć szklaną osłone, jak pokazano na rysunku A poniżej. Jeśli masz trudności z jej obróceniem, użyj rękawiczek. Następnie pociągnij zużytą żarówkę do siebie, jak pokazano na rysunku B, i wymień ją na nową, o tej samej charakterystyce. Wymiana żarówki została pomyślnie zakończona poprzez wymianę szklanej osłony. Następnie, podłącając przewód zasilający z powrotem do gniazdka, produkt jest gotowy do użycia.

Urządzenie transportować i przechowywać w oryginalnym opakowaniu, zabezpieczającym go przed uszkodzeniami mechanicznymi, wilgocią oraz kurzem.

UWAGA! Nie przenoś kuchni trzymając za uchwyt piekarnika

INFORMACJE DLA INSTALATORA

Podłączenie i dopasowanie urządzenia do odpowiedniego rodzaju gazu może wykonać wyłącznie instalator urządzeń gazowych z odpowiednimi uprawnieniami, zgodnie z obowiązującymi przepisami. Instalator po przeprowadzeniu w/w czynności powinien zaznaczyć w tabeli DANYCH TECHNICZNYCH w karcie gwarancyjnej rodzaj gazu, do którego została dostosowana kuchnia.

Producent nie ponosi odpowiedzialności za szkody powstałe wskutek nieprzestrzegania obowiązujących norm i przepisów lub podłączenia urządzenia przez osobę nieuprawnioną!

Zdjąć elementy opakowania i ustawić kuchnię w suchym, dobrze wentylowanym pomieszczeniu, z dala od zasłon. W pobliżu kuchni nie przechowywać papieru, alkoholu, benzyny, itp.

Podłączenie musi być dokonane zgodnie z obowiązującymi normami i przepisami!

Kuchnia dostosowana jest do zasilania gazem o parametrach zamieszczonych na tabliczce znamionowej. Sprawdzić, czy podana charakterystyka gazu odpowiada parametrom gazu zasilającego.

Kuchnia jest zaopatrzona w rurowy króciec z gwintem G½". Do króćca podłączyć gaz z zastosowaniem odpowiedniego osprzętu.

Kuchnię można podłączyć do wewnętrznej instalacji domowej lub do butli z gazem płynnym.

Przed przystąpieniem do czynności podłączania, kurek gazowy powinien być zamknięty.

PODŁĄCZENIE WĘŻEM ELASTYCZNYM

UWAGA!

Podłączenie za pomocą węża elastycznego można wykonać tylko po sprawdzeniu czy jest to zgodne z obowiązującymi przepisami.

UWAGA!

Kuchnia posiada możliwość podłączenia do gazu z prawej lub z lewej strony. Na nieużywany króciec doprowadzający należy nakręcić zaślepkę (4) – patrz KOMPLETACJA. Po podłączeniu kuchni do instalacji gazowej należy sprawdzić czy spod zaślepki nie ulatnia się gaz.

1. Podłączenie do gazu ziemnego

Kuchnię można podłączyć do instalacji gazowej „na sztywno” lub za pomocą certyfikowanego elastycznego przewodu metalowego.

Maksymalna długość przewodu elastycznego nie powinna przekraczać 2,0m.

Przewód nie powinien stykać się z żadnymi częściami ruchomymi i nie powinien przechodzić przez przestrzeń, w której nie ma wystarczająco dużo miejsca.

Przy podłączaniu do sztywnej instalacji rurowej, należy zwrócić uwagę, aby nie wywołać naprężen w żadnym punkcie instalacji ani w żadnej części urządzenia.

Na koniec instalacji przeprowadź test na wyciek gazu za pomocą roztworu z mydła.

1. Nypel G1/2
2. Uszczelka silikonowa
3. Wąż gazowy G1/2 (zgodny z EN 14800)

2. Podłączenie do gazu płynnego

Do podłączenia urządzenia z butłą należy zastosować certyfikowany przewód gumowy.

Do podłączenia butli z gazem należy stosować reduktor o nominalnym ciśnieniu gazu 37 mbar

Przewód gumowy łączymy z króćcem kuchni przy pomocy 0,5 m odcinka rury stalowej instalacyjnej (bez szwu).

Długość przewodu nie może przekraczać 1.5 metra bez jakichkolwiek zagięć lub skręceń.

Przewód nie może przechodzić blisko ostrych krawędzi lub przedmiotów z ostrym zakończeniem.

Przewodu nie należy prowadzić w pobliżu źródeł wysokiej temperatury.

Przewód musi być dostępny, aby umożliwiać kontrolę pod względem przetarcia lub zużycia na całej swojej długości.

Jeśli wąż nie jest idealnie szczelny i ulatnia się gaz, nie próbuj go naprawiać: wymień go na nowy.

Sprawdzić, na wężu, czy nie minęła data ważności (oznaczona serią na samym wężu).

UWAGA! Instalację i wymianę butli z gazem należy wykonać z dala od źródeł zapłonu.

1. Nypel G1/2
2. Uszczelka silikonowa
3. Króciec G1/2
4. Zacisk
5. Wąż gumowy (średnica wewnętrzna 8 mm)

Prawidłowe prowadzenie węża doprowadzającego gaz pokazano na poniższym rysunku

1. Przewód zasilający
2. Wąż doprowadzający gaz
3. Zacisk

UWAGA!

Po każdorazowym podłączeniu kuchni do butli z gazem, należy sprawdzić szczelność zaworu na butli i połączenie reduktora z butłą oraz jego działanie.

UWAGA!

1. Niedopuszczalne jest sprawdzanie szczelności za pomocą otwartego płomienia (np. zapałką lub świecą). Grozi to wybuchem! Do sprawdzenia szczelności można użyć wody z mydłem
2. Okresowo należy sprawdzać stan przewodu i szczelność połączenia, zgodnie z obowiązującymi przepisami
3. Przewód gumowy nie powinien dotykać gorących elementów kuchni

PODŁĄCZENIE ZA POMOCĄ WĘŻY GUMOWYCH ZGODNYCH Z AKTUALNYMI PRZEPISAMI JEST DOZWOLONE TYLKO W PRZYPADKU MOŻLIWOŚCI KONTROLI WĘŻA NA CAŁEJ DŁUGOŚCI

Urządzenie jest wykonane w drugiej kategorii i może pracować na zasilaniu dwoma rodzajami gazu II2E3B/P.

Fabrycznie urządzenie nastawione jest na gaz z rodziny 2.

2E – gaz ziemny wysokometanowy GZ20 - 20mbar (ustawienie fabryczne).

Urządzenie może być zasilone gazem z rodziny 3: 3B/P – propan butan.

W celu dostosowania urządzenia do gazu propan –butan (PB/P) należy wymienić dysze.

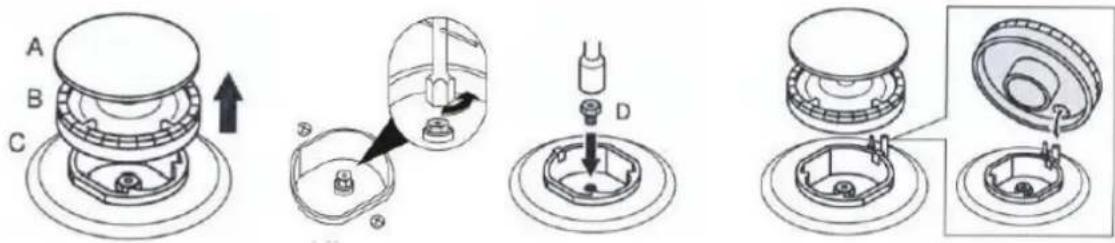

WYMIANA DYSZ

W celu wymiany dysz należy:

1. Poczekać aż kuchnia ostygnie
2. Zdjąć ruszt

3. Zdjąć nakładki palników

4. Odkręcić dysze za pomocą klucza nasadowego „7” i zastąpić je dyszami przystosowanymi do gazu zasilającego

5. Założyć nakładki palników i ruszt

Regulacja zaworów polega na regulacji płomienia oszczędnościowego. W tym celu należy:

• pokrętłem zapalić regulowany zawór
• ustawić pokrętło w pozycji 4
  • w pozycji 4 zdjąć pokrętło z zaworu
• obracać śrubę regulacyjną (A) i obserwować płomień

Płomień należy ustawić na taką wysokość, żeby nie zgasł przy lekkim podmuchu oraz przy szybkim przestawieniu z płomienia pełnego – pozycja 3 i odwrotnie. Prawidłowo wyregulowany płomień powinien mieć kształt stożka koloru zielono-niebieskiego o wysokości około 2-4mm. Założyć pokrętło na zawór.

Jeżeli w instalacji gazowej występują widoczne zmiany ciśnienia gazu, płomień oszczędnościowy należy wyregulować przy niskim ciśnieniu tak, aby palnik nie zgaśł podczas normalnego użytkowania.

TABELA MOCY I ŚREDNICE DYSZ W ZALEŻNOŚCI OD RODZAJU GAZU ZASILAJĄCEGO

Rodzaj gazu	Palnik
2E - G20 – 20 mbar	Mały	Średni	Duży	Korona
Średnica dyszy [mm]	0,75	1,00	1,20	1,30
Moc palnika [kW]	1,00	1,75	2,85	3,00
Zużycie gazu [ m^3 /h]	0,095	0,167	0,271	0,286
Rodzaj gazu	Palnik
3B/P-G30 37mbar	Mały	Średni	Duży	Korona
Średnica dyszy [mm]	0,50	0,65	0,80	0,85
Moc palnika [kW]	0,95	1,75	2,60	3,00
Zużycie gazu [g/h]	70	127	190	218

PODŁĄCZENIE ELEKTRYCZNE

Upewnij się, że napięcie i przekrój przewodu zasilającego odpowiadają specyfikacjom wskazanym na tabliczce znamionowej znajdującej się z tytu piekarnika.

Nie usuwaj tej tabliczki pod żadnym pozorem..

Podłączenie do sieci energetycznej może być stałe lub za pomocą wtyczki i gniazdka. W tym drugim przypadku wtyczka i gniazdo muszą być odpowiednie do zastosowanego kabla i zgodne z obowiązującymi przepisami. Niezależnie od rodzaju podłączenia, urządzenie musi być uziemione.

Przed podłączeniem upewnij się czy linia zasilająca jest odpowiednio uziemiona.

TYPOWE USTERKI

1. Iskrownik nie zapala gazu lub nie zawsze go zapala

2. Sprawdź czy kuchnia jest podłączona do sieci elektrycznej
   • Wyczyść i osusz elementy palnika i iskrownik

3. Sprawdź czy nakrywki palników i kołpaki są założone prawidłowo

4. Gaz nie zapala się

5. Sprawdź czy nie doszło do zgniecenia przewodu gumowego, przy zasilaniu gazem płynnym z butli

6. Sprawdź czy główny zawór gazu jest otwarty
7. Sprawdź czy butla gazowa nie jest pusta
8. Jeżeli zainstalowano nową kuchnię lub wymieniono butlę z gazem na nową, wówczas należy powtarzać procedurę zapalania do momentu, aż gaz dotrze do palnika

9. Sprawdź czy dysza lub otwory płomieniowe w palniku nie są zanieczyszczone lub zalane. Jeżeli tak, przeczyść otwór dyszy używając szpilki lub igły. Do wyczyszczenia otworów w palniku użyj szczoteczki. Następnie wszystkie elementy osusz

10. Niestabilny płomień

- Sprawdź czy elementy palnika są czyste, suche i prawidłowo założone

Jeśli powyższe propozycje nie rozwiązą problemu, skontaktuj się z serwisem. Zabrania nie podejmować prób samodzielnej naprawy. Naprawy urządzenia może dokonać wyłącznie wykwalifikowana, uprawniona osoba.

Kuchnię powinien naprawiać wyłącznie autoryzowany zakład serwisowy, wykorzystujący oryginalne części zamienne.

Aktualny wykaz punktów serwisowych znajda Państwo na stronie: www.ravanson.pl Obsługę serwisową zapewnia sieć Quadra-Net, zapraszamy na stronę: www.quadra-net.pl Oraz pod numer infolinii 61 853 44 44

PARAMETRY TECHNICZNE

Napięcie znamionowe: 220 – 240V

IP 20

Częstotliwość znamionowa: 50/60 Hz

Gaz: G20 - 20 mbar

Maksymalny pobór mocy: 3481W

Kategoria: II2E3B/P

Urządzenie wykonane w I Klasie Ochronności

PIN: 1312BU5352

Kraj przeznaczenia – PL (Polska)

Znamionowy pobór mocy poszczególnych elementów:

Dolna grzałka: 2000W

Górna grzałka: 1400W

Grill: 3400W

Lampa: 25W

Silnik rozna: 6W

Wentylator: 2x25W

Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego

sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

W urządzeniu ograniczono niektóre substancje mogące negatywnie oddziaływać na środowisko w okresie użytkowania tego produktu oraz po ich zużyciu.
