| Typ produktu | Pralka ładowana od przodu |
| Marka | Bosch |
| Model | WGB2440EPL |
| Maksymalny wsad | 9,0 kg |
| Wysokość | 84,5 cm |
| Szerokość | 59,8 cm |
| Głębokość (z zamkniętymi drzwiami) | 64,8 cm |
| Głębokość (z otwartymi drzwiami) | 109,0 cm |
| Masa | 75,6 kg |
| Napięcie zasilania | 220-240 V, 50-60 Hz |
| Moc znamionowa | 2300 W |
| Maksymalna prędkość wirowania | 1400 obr./min |
| Programy prania | Bawełna, Eco 40-60, Syntetyki, Mix szybki, Delikatne/Jedwab, Wełna, Płukanie, Wirowanie/Odpompow., Higiena Plus, Koszule/Bluzki, Odzież funkcyjna, Iron Assist, Super krótki 15'/30' |
| Funkcje specjalne | Home Connect, SpeedPerfect, Intensive Plus, AntiStain, Pranie wstępne, Ciche pranie, Mini pranie, Woda i płukanie plus, Gotowe za (opóźnienie) |
| Zabezpieczenia | AquaStop, zabezpieczenie przed dziećmi, blokada drzwi, system kontroli piany |
| Czyszczenie i konserwacja | Czyszczenie bębna, pompy wody, szufladki na środki piorące, kołnierza gumowego |
| Akcesoria (opcjonalne) | Przedłużenie węża doprowadzającego wodę (WMZ2381), przedłużenie węża odprowadzającego wodę (11057910), nakładki mocujące (WMZ2200), kolanko (00655300), wkład na środek piorący w płynie (00605740), podest (WMZPW20W) |
| Ciśnienie wody | 100 kPa (1 bar) - 1000 kPa (10 bar) |
| Długość węża doprowadzającego wodę | 150 cm |
| Długość węża odprowadzającego wodę | 150 cm |
| Długość przewodu zasilającego | 160 cm |
Często zadawane pytania - WGB2440EPL BOSCH
Pytania użytkowników dotyczące WGB2440EPL BOSCH
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Pralka w formacie PDF za darmo! Znajdź swoją instrukcję WGB2440EPL - BOSCH i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. WGB2440EPL marki BOSCH.
INSTRUKCJA OBSŁUGI WGB2440EPL BOSCH
[pl] Instrukcja obstugi i instrukcje montażu
Dodatkowe informacje i objaśnienia są dostępne online. Ze-skanuj kod QR na stronie tytułowej.
Spis treści
1 Bezpieczeństwo ...... 3
1.1 Wskazówki ogólne 3
1.2 Użytkowanie zgodne z prze-
znaczeniem 4
1.3 Ograniczenie grupy użytkowników 4
1.4 Bezpieczna instalacja 4
1.5 Bezpieczne użytkowanie ..... 7
1.6 Bezpieczne czyszczenie i konserwacja 9
2 Zapobieganie szkodom materialnym .... 10
3 Ochrona środowiska i oszczędność 11
3.1 Usuwanie opakowania ..... 11
3.2 Oszczędzanie energii i zasobów naturalnych .... 11
3.3 Tryb oszczędzania energii ..... 11
4 Ustawianie i podłączanie ..... 11
4.1 Rozpakowywanie urządzenia 11
4.2 Zakres dostawy 12

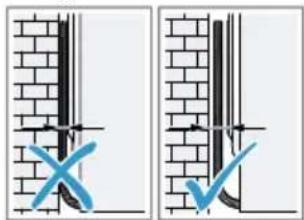

4.3 Wymagania dotyczące miejsca ustawienia 12

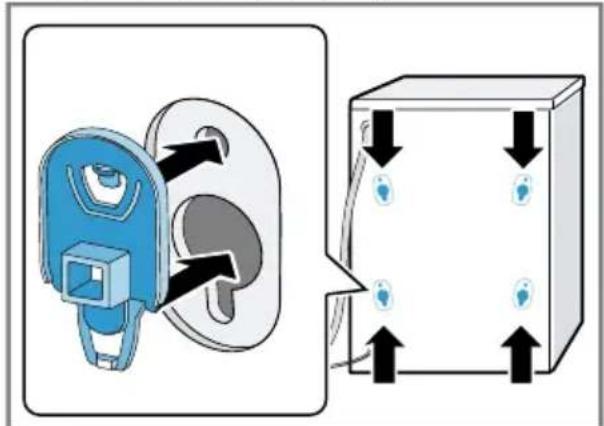

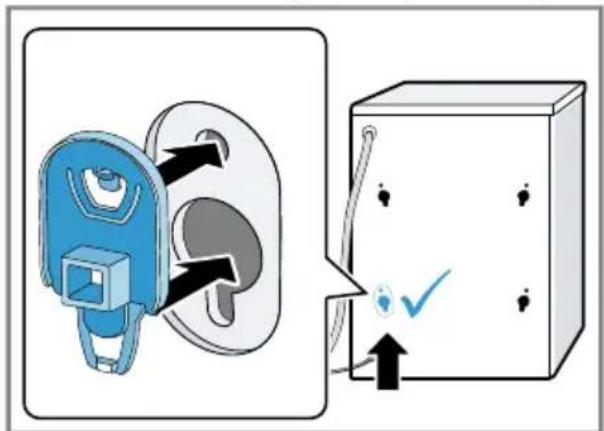

4.4 Demontaż zabezpieczeń transportowych 13
4.5 Podłączanie urządzenia ..... 14
4.6 Wypoziomowanie urządzenia 15
5 Przed pierwszym użyciem ..... 16

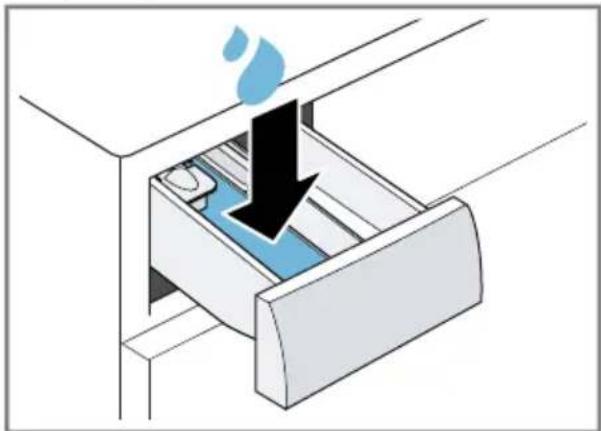

5.1 Uruchamianie cyklu prania bez tekstyliów 16
6 Poznawanie urządzenia ..... 17
6.1 Urządzenie 17
6.2 Szufladka na środki piorące ... 18
6.3 Pulpit obsługi 18
6.4 Logika obsługi 19
7 Wyświetlacz 19
8 Przyciski 21
9 Programy 24
10 Akcesoria 28
11 Pranie 29
11.1 Przygotowanie prania ...... 29
11.2 Symbole dotyczące pielęgnacji tkanin na metkach ..... 29
12 Środki piorące i pielęgnacyjne 29
13 Podstawowy sposób obstugi 30
13.1 Włączanie urządzenia ..... 30
13.2 Ustawianie programu ..... 30
13.3 Zapisywanie ustawień programu 30
13.4 Otwieranie drzwi 30
13.5 Wkładanie prania 31
13.6 Wkładanie dozownika ..... 31
13.7 Używanie dozownika ..... 31
13.8 Wsypywanie/wlewanie środka piorącego i pielęgnacyjnego 32
13.9 Włączanie programu ..... 32
13.10Namaczanie prania 32
13.11 Dokładanie prania ...... 32
13.12Przerwanie programu ..... 32
13.13 Kontynuowanie programu w przypadku ustawienia Wirowanie stop 33
13.14 Wyjąć pranie 33
13.15Przełączyć urządzenie w tryb czuwania (standby) ..... 33
14 Zabezpieczenie przed dzieć- mi 33
14.1 Aktywacja zabezpieczenia przed dziećmi 33
14.2 Dezaktywacja zabezpieczenia przed dziećmi 33
15 Home Connect 33
15.1 Konfiguracja Home Connec- t 34
15.2 Dezaktywacja Wi-Fi na urządzeniu 34
15.3 Aktywacja Wi-Fi na urządze- niu 34
15.4 Instalacja aktualizacji oprogramowania 34
15.5 Resetowanie ustawień siecio- wych urządzenia .... 34
15.6 Zdalne włączanie 35
15.7 Zdalna diagnostyka 35
15.8 Ochrona danych 35
16 Ustawienia podstawowe ..... 35
16.1 Przegląd ustawień podstawowych 36
16.2 Zmiana ustawień podstawowych 36
17 Czyszczenie i pielęgnacja ..... 36
17.1 Czyszczenie bębna 36

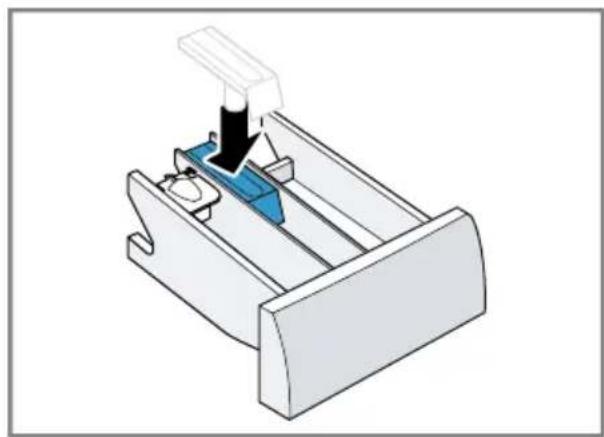

17.2 Czyszczenie szufladki na środki piorące ...... 37

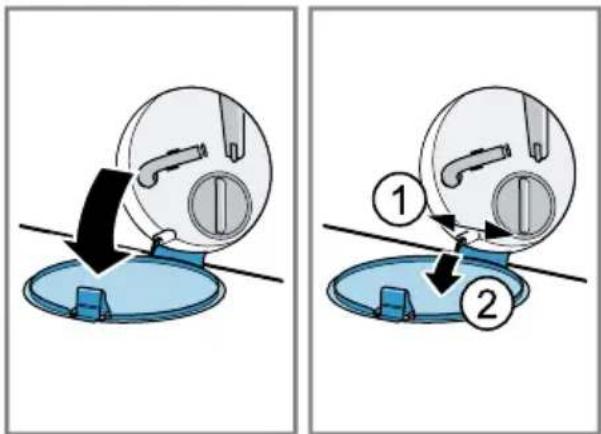

17.3 Czyszczenie pompy wody ..... 38
17.4 Czyszczenie kołnierza gumowego 40
18 Usuwanie usterek 41
18.1 Odblokowanie awaryjne ..... 47
18.2 Ponowne uruchomienie urządzenia. 47
19 Transport, przechowywanie i utylizacja 47
19.1 Demontaż urządzenia 47
19.2 Montaż zabezpieczeń transportowych 47
19.3 Ponowne uruchomienie urządzenia 48
19.4 Utylizacja zużytego urządzenia 48
20 Serwis 49
20.1 Numer produktu (E-Nr.), nu- mer fabryczny (FD) i numer porządkowy (Z-Nr.) ...... 49
20.2 Gwarancja AQUA-STOP ..... 49
21 Parametry zużycia 50
22 Dane techniczne 51
22.1 Informacje o oprogramowa- niu wolnym i otwartym ..... 52
23 Deklaracja zgodności ..... 52
Bezpieczeństwo
Przestrzegać poniższych wskazówek bezpieczeństwa.
1.1 Wskazówki ogólne
■ Należy dokładnie przeczytać niniejszą instrukcję.
■ Instrukcję należy zachować i starannie przechowywać jako źródło informacji, a także z myślą o innych użytkownikach.
■ Jeżeli w trakcie transportu urządzenie zostało uszkodzone, nie wolno go podłączać.
1.2 Użytkowanie zgodne z przeznaczeniem
Urządzenia należy używać wyłącznie:
■ do prania tekstyliów przystosowanych do prania w pralkach automatycznych oraz wełny przystosowanej do prania ręcznego zgodnie z informacjami podanymi na etykiecie produktu.
■ przy użyciu wody wodociągowej i standardowych dostępnych w handlu środków piorących i pielęgnacyjnych.
■ w prywatnym gospodarstwie domowym i zamkniętych pomieszczeniach domowych.
■ do wysokości 4000 m nad poziomem morza.
1.3 Ograniczenie grupy użytkowników
To urządzenie może być obsługiwane przez dzieci powyżej lat 8 oraz przez osoby o ograniczonych zdolnościach fizycznych, sen-sorycznych lub umysłowych albo osoby nieposiadające wymaga-nego doświadczenia i/lub wiedzy tylko pod warunkiem, że znajdu-ją się one pod nadzorem lub zostały dokładnie poinformowane o sposobie bezpiecznej obsługi urządzenia oraz zrozumiały wynika-jące stąd zagrożenia.
Dzieciom nie wolno bawić się urządzeniem.
Dzieciom nie wolno wykonywać bez nadzoru żadnych przewidzia- nych dla użytkownika czynności z zakresu czyszczenia i konser- wacji urządzenia.
Uniemożliwić dostęp do urządzenia dzieciom do lat 3 i zwierzętom domowym.
1.4 Bezpieczna instalacja
⚠ OSTRZEŻENIE – Ryzyko porażenia prądem!
Nieprawidłowo wykonane instalacje stanowią poważne zagrożenie.
- Urządzenie należy podłączyć i użytkować zgodnie z informacja- mi podanymi na tabliczce znamionowej.
- Urządzenie musi być podłączone do sieci elektrycznej prądu przemiennego przez prawidłowo zainstalowane gniazdo z elementem uziemiającym.
- Układ przewodów ochronnych domowej instalacji elektrycznej musi być wykonany zgodnie z przepisami. Instalacja musi mieć wystarczająco duży przekrój kabla.
W przypadku stosowania wyłącznika różnicowoprądowego należy stosować tylko jeden typ z oznaczeniem 📌
- Nigdy nie zasilać urządzenia poprzez zewnętrzne urządzenie przełączające, np. wyłącznik czasowy lub pilot zdalnego sterowania.
- Jeśli urządzenie jest zabudowane, wtyczka przewodu zasilającego musi być łatwo dostępna, a jeśli łatwy dostęp nie jest możli wy, w obrębie stałej instalacji elektrycznej należy zainstalować odłącznik zgodny z przepisami instalacyjnymi.
- Przy ustawianiu urządzenia należy uważać, by nie doszło do zaciśnięcia lub uszkodzenia przewodu sieciowego.
Uszkodzona izolacja lub uszkodzony przewód sieciowy stanowią poważne zagrożenie.
- Nigdy nie dopuszczać do kontaktu przewodu przyłączeniowego z gorącymi częściami urządzenia lub źródłami ciepła.
- Nigdy nie dopuszczać do kontaktu przewodu przyłączeniowego z przedmiotami zakończonymi ostrym czubkiem i ostrymi krawędziami.
- Nigdy nie załamywać, nie zgniatać ani nie modyfikować przewodu przyłączeniowego.
⚠ OSTRZEŻENIE – Ryzyko pożaru!
Używanie przedłużonego przewodu zasilającego i niezaaprobowanych adapterów stanowi zagrożenie.
- Nie używać przedłużaczy ani rozgałęźników wielogniazdowych.
- Używać tylko zaaprobowanych przez producenta adapterów i przewodów sieciowych.
Jeżeli przewód sieciowy jest za krótki i nie jest dostępny dłuższy przewód sieciowy, należy się skontaktować ze specjalistyczną firmą elektryczną, która dokona odpowiedniej adaptacji domowej instalacji elektrycznej.
⚠ OSTRZEŻENIE – Ryzyko odniesienia obrażeń ciała!
Duży ciężar urządzenia może spowodować zranienie.
- Nie podnosić urządzenia w pojedynkę.
pl Bezpieczeństwo
Jeśli pralka i suszarka zostaną ustawione jedna na drugiej nie- zgodnie z instrukcją, urządzenie ustawione na górze może spaść.
- Do mocowania suszarki na pralce używać wyłącznie zestawu łączeniowego producenta suszarki. Inna metoda ustawienia jest niedozwolona.
- Nie stawiać jednego urządzenia na drugim, jeśli producent su- szarki nie oferuje odpowiedniego zestawu połączeniowego.
- Nie stawiać urządzeń różnych producentów i o różnej głębokości i szerokości jedno na drugim.
- Nie stawiać pralki i suszarki ustawionych jedna na drugiej na podwyższeniu, gdyż urządzenia mogą się przewrócić.
⚠ OSTRZEŻENIE – Ryzyko uduszenia się!
Dzieci mogą sobie naciągnąć materiały opakowania na głowę lub zawinąć się w nie i udusić się.
- Materiały z opakowania należy trzymać poza zasięgiem dzieci.
- Nie pozwalać dzieciom na zabawę opakowaniem, a szczególnie folią.
⚠ WAŻNE – Ryzyko odniesienia obrażeń ciała!
Urządzenie może wibrować lub przemieszczać się podczas pracy.
▶ Ustawić urządzenie na czystym, równym i twardym podłożu.
- Wypoziomować urządzenie za pomocą nożek i poziomnicy. Nieprawidłowy montaż węży i przewodów przyłączeniowych grozi potknięciem.
- Węże i przewody przyłączeniowe ułożyć w taki sposób, aby nie występowało żadne niebezpieczeństwo potknięcia się.
Jeśli urządzenie jest przesuwane za wystające elementy, jak np. drzwi, części mogą się oderwać.
▶ Nie przesuwać urządzenia za wystające elementy.
⚠ WAŻNE – Ryzyko skaleczenia!
Ostre krawędzie urządzenia mogą być przyczyną skaleczeń w przypadku dotknięcia.
▶ Nie dotykać ostrych krawędzi urządzenia.
- Podczas instalacji i transportu urządzenia używać rękawic ochronnych.
1.5 Bezpieczne użytkowanie
⚠️ OSTRZEŻENIE – Ryzyko porażenia prądem!
Uszkodzone urządzenie lub uszkodzony przewód przyłączeniowy stanowią zagrożenie.
▶ Nigdy nie włączać uszkodzonego urządzenia.
- Nigdy nie ciągnąć za przewód przyłączeniowy, aby odłączyć urządzenie od sieci. Zawsze ciągnąć za wtyczkę przewodu przyłączeniowego.
- W przypadku uszkodzenia urządzenia lub przewodu przyłączeniowego należy natychmiast wyciągnąć wtyczkę przewodu przyłączeniowego lub wyłączyć bezpiecznik w skrzynce bezpiecznikowej i zamknąć zawór wody.
▶ Skontaktować się z serwisem. → Strona 49
Wnikająca wilgoć może prowadzić do porażenia prądem.
▶ Używać urządzenia wyłącznie w zamkniętych pomieszczeniach.
- Nigdy nie narażać urządzenia na działanie wysokiej temperatury i wilgoci.
- Nie używać do czyszczenia urządzenia myjek parowych ani ciśnieniowych, węży i spryskiwaczy.
⚠ OSTRZEŻENIE – Ryzyko uszczerbku na zdrowiu!
Dzieci mogą się zamknąć w urządzeniu i narazić się na śmiertelne niebezpieczeństwo.
- Nie ustawiać urządzenia za drzwiami, które mogą uniemożliwiać lub utrudniać otwieranie drzwiczek urządzenia.
- Odłączyć wtyczkę przewodu sieciowego zużytego urządzenia od gniazda sieciowego, a następnie przeciąć przewód sieciowy i zniszczyć zamek drzwi urządzenia, uniemożliwiając ich zamknięcie.
Podczas wirowania większych, nieprzepuszczających wody rzeczy do prania może dojść do niewyważenia, co może prowadzić do obrażeń.
- Nie należy prać i wirować w urządzeniu dużych, nieprzepuszczających wody rzeczy, takich jak koce lub nakładki na materace.
⚠️ OSTRZEŻENIE – Ryzyko uduszenia się!
Dzieci mogą połknąć drobne części lub zadławić się nimi, co może doprowadzić do uduszenia.
- Drobne części należy trzymać poza zasięgiem dzieci.
pl Bezpieczeństwo
- Nie należy pozwalać dzieciom na zabawę drobnymi częściami.
⚠ OSTRZEŻENIE – Ryzyko zatrucia!
Środki piorące i pielęgnacyjne mogą spowodować zatrucie w przypadku połknięcia.
- W razie przypadkowego połknięcia środka należy zasięgnąć po-rady lekarskiej.
- Środki piorące i pielęgnujące przechowywać w miejscu niedostępnym dla dzieci.
⚠ OSTRZEŻENIE – Ryzyko wybuchu!
Jeśli pranie zostało wcześniej poddane działaniu łatwopalnych środków czyszczących na bazie rozpuszczalników, może to spowodować wybuch w urządzeniu.
- Przed praniem dokładnie wypłukać rzeczy poddane wstępnełu czyszczeniu.
⚠ WAŻNE – Ryzyko odniesienia obrażeń ciała!
Wchodzenie lub wspinanie się na urządzenie może spowodować pęknięcie pokrywy.
- Nie wchodzić, ani nie wspinać się na urządzenie.
Urządzenie może się przewrócić w przypadku siadania na otwartych drzwiach lub opierania się o nie.
▶ Nie siadać na drzwiach urządzenia, ani nie opierać się o nie.
▶ Nie stawiać żadnych przedmiotów na drzwiach urządzenia.
Przy wkładaniu rąk do obracającego się bębna może dojść do zranienia.
- Przed włożeniem rąk poczekać, aż bęben całkowicie się zatrzyma.

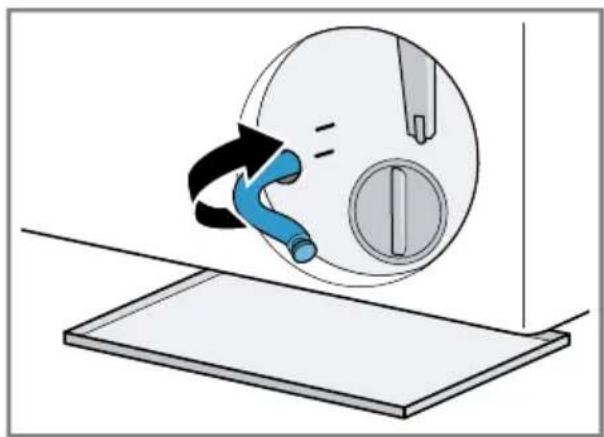

⚠ WAŻNE – Ryzyko oparzenia!
Roztwór środka piorącego jest gorący podczas prania w wysokich temperaturach.
▶ Nie dotykać gorącego roztworu środka piorącego.
⚠ WAŻNE – Ryzyko oparzeń chemicznych!
Przy otwieraniu szufladki na środki piorące znajdujące się w urządzeniu środki piorące i pielęgnacyjne mogą pryskać.
W przypadku kontaktu z oczami lub skórą może dojść do podrażnień.
W przypadku kontaktu ze środkami piorącymi lub pielęgnacyjnymi dokładnie przepłukać oczy lub skórę czystą wodą.
- W razie przypadkowego połknięcia środka należy zasięgnąć porady lekarskiej.
- Środki piorące i pielęgnujące przechowywać w miejscu niedostępnym dla dzieci.
1.6 Bezpieczne czyszczenie i konserwacja
⚠️ OSTRZEŻENIE – Ryzyko porażenia prądem!
Nieprawidłowo przeprowadzone naprawy stanowią poważne zagrożenie.
- Nigdy nie należy modyfikować urządzenia ani jego funkcji pod względem technicznym.
- Naprawy urządzenia mogą być wykonywane wyłącznie przez wykwalifikowany personel.
- Do naprawy urządzenia należy używać wyłącznie oryginalnych części zamiennych.
- W przypadku uszkodzenia przewodu sieciowego tego urządzenia należy zlecić jego wymianę przez producenta, jego serwis lub przez odpowiednio wykwalifikowaną osobę, co jest koniecznym warunkiem wykluczenia zagrożeń.
Wnikająca wilgoć może prowadzić do porażenia prądem.
- Przed czyszczeniem wyciągnąć wtyczkę lub wyłączyć bezpiecznik w skrzynce bezpiecznikowej.
- Nie używać do czyszczenia urządzenia myjek parowych ani ciśnieniowych, węży i spryskiwaczy.
⚠ OSTRZEŻENIE – Ryzyko odniesienia obrażeń ciała!
Stosowanie nieoryginalnych części zamiennych i elementów wyposażenia dodatkowego jest niebezpieczne.
- Używać wyłącznie oryginalnych części zamiennych i elementów wyposażenia dodatkowego producenta.
⚠ OSTRZEŻENIE – Ryzyko zatrucia!
Stosowanie środków czyszczących zawierających rozpuszczalniki może spowodować powstanie toksycznych oparów.
- Nie stosować środków czyszczących zawierających rozpuszczalniki.
2 Zapobieganie szkodom materialnym
UWAGA
Nieprawidłowe dozowanie płynów do płukania tkanin, środków piorących, środków pielęgnacyjnych i czyszczących może mieć negatywny wpływ na działanie urządzenia.
- Przestrzegać zaleceń producenta dotyczących dozowania.
Przekroczenie maksymalnej pojemności załadunkowej ma negatywny wpływ na działanie urządzenia.
- Przestrzegać maksymalnej poje- mości załadunkowej dla każdego programu i nie przekraczać jej. → "Programy", Strona 24
Podczas transportu urządzenie ma zamontowane zabezpieczenia transportowe.
Nieusunięte zabezpieczenia transportowe mogą spowodować szkody materialne i uszkodzenie urządzenia.
- Przed uruchomieniem należy całkowicie usunąć wszystkie zabezpieczenia transportowe i przechować je.
- Przed każdym transportem należy całkowicie zamontować wszystkie zabezpieczenia transportowe, aby uniknąć szkód transportowych.
Niewłaściwe podłączenie węża dopływowego może prowadzić do powstania szkód materialnych.
- Mocno dokręcić złącza dopływu wody.
Wąż dopływowy podłącać do kra-nu w miarę możliwości bezpośred-nio, bez użycia dodatkowych ele-mentów łączących, takich jak ad-aptery, przedłużki, zawory itp.
Obudowa zaworu węża dopływu wody nie może się stykać z innymi zamontowanymi elementami i nie może być poddawana działaniu sił zewnętrznych.
- Średnica wewnętrzna kurka musi wynosić co najmniej 17 mm.
Długość gwinta na złączu kranu powinna wynosić co najmniej 10 mm.
Zbyt niskie lub zbyt wysokie ciśnienie wody może mieć negatywny wpływ na działanie urządzenia.
- Upewnić się, że ciśnienie wody w instalacji wodociągowej wynosi co najmniej 100 kPa (1 bar) i maksymalnie 1000 kPa (10 barów).
- Jeśli ciśnienie wody przekracza podaną wartość maksymalną, należy zainstalować zawór redukcyjny między przyłączem wody pitnej a zestawem węży urządzenia.
- Nie podłącać urządzenia do baterii mieszającej beziśnieniowego podgrzewacza wody.
Zmodyfikowane lub uszkodzone węże wodne mogą spowodować uszkodzenia materialne i uszkodzenia urządzenia.
- Nigdy nie załamywać, zgniatać, modyfikować ani przecinać przewodu sieciowego.
- Używać tylko dostarczonych z urządzeniem węży wodnych lub oryginalnych węży zamiennych.
- Nigdy nie używać ponownie używanych już wcześniej węży wodnych.
Użytkowanie urządzenia przy użyciu zanieczyszczonej lub zbyt gorącej wody może prowadzić do powstania szkód materialnych i spowodować uszkodzenie urządzenia.
- Urządzenie zasilać tylko zimną woda wodociągową.
Nieodpowiednie środki czyszczące mogą uszkodzić powierzchnie urządzenia.
- Nie należy stosować ostrych ani ciernych środków czyszczących.
- Nie używać środków czyszczących o dużej zawartości alkoholu.
- Nie używać poduszeczek ciernych ani szorstkich gąbek.
- Urządzenie należy czyścić wyłącznie woda i miękką, wilgotną ściereczką.
- Natychmiast usuwać wszelkie pozostałości środków piorących i sprayów. które mają kontakt z urządzeniem.
3 Ochrona środowiska i oszczędność
3.1 Usuwanie opakowania
Materiały opakowaniowe są przyjazne dla środowiska i nadają się do recyklingu.
- Poszczególne elementy utylizować zgodnie z rodzajem materiału.
3.2 Oszczędzanie energii i za- sobów naturalnych
Urządzenie użytkowane zgodnie z tymi wskazówkami zużywa mniej prądu i wody.
■ Stosować programy z niskimi temperaturami i dłuższym przebiegiem prania oraz wykorzystywać maksymalną pojemność załadunkową.
→ Strona 24
- Środki piorące dozować w zależności od stopnia zabrudzenia prania. Dozowanie środka piorącego
■ Zmniejszyć temperaturę prania przy lekko i normalnie zabrudzonym praniu.
■ Ustawić maksymalną prędkość wirowania, jeśli pranie ma być następnie suszone w suszarce bębnowej.
■ Prać bez prania wstępnego.
3.3 Tryb oszczędzania energii
Jeśli urządzenie nie będzie używane przez krótki czas, automatycznie przełączy się w tryb oszczędzania energii. Wszystkie wskaźniki gasną i miga II.
Tryb oszczędzania energii zostaje zakończony przez ponowne uruchomienie urządzenia.
Jeżeli urządzenie nie będzie używane przez dłuższy czas, przełączy się automatycznie w tryb czuwania (Standby).
4 Ustawianie i podłącza- nie
4.1 Rozpakowywanie urządzenia
UWAGA
Pozostawione w bębnie przedmioty, które nie są związane z pracą urządzenia, mogą być przyczyną szkód materialnych oraz uszkodzeń urządzenia.
- Przed uruchomieniem urządzenia należy usunąć z bębna te przed-
pl Ustawianie i podłączanie
mioty i dołączone elementy wyposażenia dodatkowego.
- Zdjąć z urządzenia wszystkie elementy opakowania oraz pokrowce ochronne.
→ "Usuwanie opakowania", Strona 11 - Sprawdzić urządzenie pod kątem widocznych uszkodzeń.
- Otworzyć drzwi. → Strona 30
- Usunąć z bębna wyposażenie dodatkowe.
- Zamknąć drzwi.
4.2 Zakres dostawy
Po rozpakowaniu należy sprawdzić wszystkie części pod kątem ewentualnych uszkodzeń podczas transportu.
UWAGA
Używanie urządzenia z niekompletnym lub uszkodzonym wyposażeniem może mieć negatywny wpływ na funkcje urządzenia i może prowadzić do szkód materialnych i uszkodzeń urządzenia.
- Nie używać urządzenia z niekompletnym lub uszkodzonym wyposażeniem.
Wymienić odpowiednie wyposażenie przed uruchomieniem urządzenia.
→ "Akcesoria", Strona 28
Uwaga: Urządzenie zostało fabrycznie przetestowane pod kątem działania. Może to powodować powstawanie plam z wody w urządzeniu, które zostaną usunięte podczas pierwszego cyklu prania.
W zakres dostawy wchodzą:
■ Pralka
■ dodatkowe dokumenty
■ zabezpieczenia transportowe
■ Zaślepka ^1
4.3 Wymagania dotyczące miejsca ustawienia
⚠ OSTRZEŻENIE Ryzyko porażenia prądem!
Urządzenie zawiera elementy przewodzące napięcie elektryczne.
Dotykanie elementów przewodzących napięcie elektryczne jest niebezpieczne.
- Nie użytkować urządzenia bez pokrywy.
⚠ OSTRZEŻENIE Ryzyko odniesienia obrażeń ciała!
Urządzenie ustawione na cokole może przechylić się podczas eksploatacji.
- Przed uruchomieniem należy bezwzględnie przymocować nóżki urządzenia za pomocą nakładek mocujących → Strona 28 dołączonych przez producenta.
UWAGA
Zamarznięte resztki wody w urządzeniu mogą spowodować jego uszkodzenie.
- Nie ustawiać i nie użytkować urządzenia w miejscach zagrożonych wystąpieniem mrozu ani na ze- wnątrz.
Jeśli urządzenie zostanie przechylone o ponad 40°, może dojść do wycieku resztek wody z urządzenia i doprowadzić w konsekwencji do powstania szkód materialnych.
- Zachować ostrożność przy przechylaniu urządzenia.
- Transportować urządzenie w pozycji stojącej.
Miejsce ustawie- Wymagania nia
Cokół Zamocować urzą-
dzenie za pomocą nakładek mocują- cych → Strona 28.
Drewniany strop belkowy
Ustawić urządzenie na wodood-pornej płycie drewnianej (grubość min. 30 mm), stabilnie przykręconej do podłogi.
Ciąg kuchenny Urządzenie można
ustawić wyłącznie pod ciągłym blatem roboczym, który jest stabilnie połączony z sąsiadującymi szafkami. Wymagana szerokość wnęki: 60 cm.
Przy ścianie Nie zaciskać węży
ani sieciowego przewodu przyłączeniowego między ścianą a urządzeniem.
4.4 Demontaż zabezpieczeń transportowych
Podczas transportu urządzenie ma zamontowane z tyłu zabezpieczenia transportowe.
Uwaga: Śruby zabezpieczenia transportowego i tuleje należy zachować na wypadek transportu w późniejszym terminie.
- Usunąć wąż ①i przewód przyłączeniowy do sieci elektrycznej ②z uchwytów.
- Wykręcić ① i usunąć ② wszystkie śruby 4 zabezpieczeń transportowych za pomocą klucza płaskiego o rozmiarze 13.
- Włożyć zaślepkę i przesunąć ją w dół.
Uwagi
- Należy zwrócić uwagę na liczbę zaślepek wchodzących w zakres dostawy
pl Ustawianie i podłączanie
- Jeśli w zakresie dostawy znajdują się cztery zaślepki, należy włożyć je do czterech otworów blokad transportowych.
- Jeśli w zakresie dostawy znajduje się jedna zaślepka, należy włożyć ją do dolnego lewego otworu blokady transportowej.
Uwaga: Aby blokady transportowe zamontować w urządzeniu na czas transportu, należy wykonać opisane poniżej czynności w odwrotnej kolejności.
4.5 Podłączanie urządzenia
Podłączanie węża doprowadzającego wodę
⚠ OSTRZEŻENIE
Ryzyko porażenia prądem!
Urządzenie zawiera elementy przewodzące napięcie elektryczne.
Dotykanie elementów przewodzących napięcie elektryczne jest niebezpieczne.
- Nie zanurzać w wodzie zaworu elektromagnetycznego Aquastop.
UWAGA
Niewłaściwe podłączenie węża dopły- wowego może prowadzić do powsta- nia szkód materialnych.
- Mocno dokręcić złącza dopływu wody.
- Podłączyć wąż doprowadzający wodę do zaworu wody (26,4 mm = 3/4").
- Ostrożnie otworzyć zawór wody i sprawdzić szczelność w miejscach podłączenia.
Rodzaje przyłączy odpływu wody
Informacje te ułatwiają podłączenie urządzenia do odpływu wody.
UWAGA
Podczas odpompowywania wody wąż odprowadzający wodę znajduje się pod ciśnieniem i może odłączyć
się od zainstalowanego punktu przy- łączeniowego.
- Zabezpieczyć wąż odprowadzający wodę przed niezamierzonym odłączeniem.
W przypadku zablokowanego lub zamkniętego odpływu, zgromadzone ścieki mogą cofnąć się do urządzenia.
- Przed uruchomieniem urządzenia należy upewnić się, że ścieki są szybko odprowadzane do kanalizacji, a zatory zostały usunięte.
Uwaga: Uwzględnić wysokości odpompowywania.
Maksymalna wysokość odpompowywania wynosi 100 cm.
Syfon Zabezpieczyć
miejsce podłączenia opaską zaci-skową (24-40 mm).
Umywalka Zamocować wąż
odprowadzający wodę za pomocą kolanka i zabezpieczyć.
→ "Akcesoria", Strona 28
Odpływ wody do rury z tworzywa sztucznego z gumowym kołnie-rzem lub do kratki ściekowej
Zamocować wąż odprowadzający wodę za pomocą kolanka i zabezpieczyć.
→ "Akcesoria", Strona 28
Podłączanie urządzenia do sieci elektrycznej
Uwaga: Dla tego urządzenia instalacja elektryczna domu musi być zgodna z lokalnymi wymogami prawnymi i przepisami bezpieczeństwa oraz powinna być zaopatrzona w wyłącznik różnicowoprądowy.
-
Podłączyć wtyczkę przewodu sieciowego urządzenia do gniazda sieciowego w pobliżu urządzenia. Parametry przyłączeniowe urządzenia można znaleźć w rozdziale Dane techniczne → Strona 51.
-
Sprawdzić, czy wtyczka jest stabilnie połączona z gniazdem sieciowym.
4.6 Wypoziomowanie urządzenia
W celu ograniczenia hałasu i wibracji oraz w celu uniknięcia przemieszczania się urządzenia należy odpowiednio wypoziomować urządzenie.
- Za pomocą klucza płaskiego o rozmiarze 17 odkręcić nakrętki zabezpieczające w kierunku zgodnym z ruchem wskazówek zegara.
- W celu wypoziomowania urządzenia obracać nóżki urządzenia.
pl Przed pierwszym użyciem
Sprawdzić ustawienie za pomocą poziomnicy.
Wszystkie nóżki urządzenia muszą stać stabilnie na podłożu.
- Nakrętki zabezpieczające dokręcić do obudowy przy użyciu klucza płaskiego o rozmiarze 17.
Przytrzymać przy tym nóżkę urządzenia, nie zmieniając jej wysokości.
5 Przed pierwszym użyciem
Przygotować urządzenie do użycia.
5.1 Uruchamianie cyklu prania bez tekstyliów
Urządzenie zostało poddane dokładnej kontroli przed opuszczeniem fabryki. Aby usunąć resztki wody, pierwsze pranie należy wykonać bez tekstyliów.
- Nacisnąć ⏻
Proces włączania trwa kilka sekund.
-
Ustawić program Bawełna 90°C lub wybrać w aplikacji Home Connect program czyszczenia bębna.
-
Zamknąć drzwi.
-
Wyciągnąć dozownik detergentu.
-
Włać ok. 1 I wody wodociągowej do przegródki II.
- Uniwersalny proszek do prania z wybielaczem tlenowym należy wsypać do komory II.
Aby zapobiec powstawaniu piany, użyć tylko połowy zalecanej przez producenta ilości środka piorące- go do lekko zabrudzonego prania. Nie używać środków piorących do wełny ani do tkanin delikatnych.
-
Wsunąć dozownik detergentu.
-
Włączyć program. → Strona 32
-
Uruchomić pierwszy cykl prania lub nacisnąć ♦ aby przełączyć
urządzenie w tryb czuwania (stand-by).
→ "Podstawowy sposób obsługi", Strona 30
6 Poznawanie urządzenia
6.1 Urządzenie
W tym miejscu można znaleźć przegląd części urządzenia.
W zależności od typu urządzenia przedstawione na ilustracji szczegóły, takie jak kolor czy kształt, mogą się różnić.
1 Klapa konserwacyjna pompy wody → Strona 38
2 drzwi → Strona 30
3 Szufladka na środki piorące → Strona 18
4 Pulpit obsługi → Strona 18
5 Wąż odprowadzający wodę → Strona 14
6 Przewód przyłączeniowy → Strona 15
7 Zabezpieczenia transportowe
8 Wąż doprowadzający wodę → Strona 14
pl Poznawanie urządzenia
6.2 Szufladka na środki piorące
Uwaga: Przestrzegać podanych przez producenta informacji dotyczących użytkowania i dozowania środków piorących i pielęgnujących oraz informacji podanych w opisach programów.
| 1 | Dozownik środków piorących w płynie → Strona 31 |
| 2 | Komora II: środek dla prania głównego, |
| 3 | Komora ✉ płyn do płukania |
| 4 | Komora I: środek dla prania wstępnego |
6.3 Pulpit obsługi
Panel obsługi służy do sterowania funkcjami urządzenia i zapewnia informacje o jego stanie.
1 Programy → Strona 24
2 Programator → Strona 30
3 Przyciski → Strona 21 i wyświetlacz → Strona 19
6.4 Logika obsługi
Niektóre obszary wyświetlacza są przyciskami reagującymi na dotyk. Aktywują, dezaktywują one ustawienia lub zmieniają je po dotknięciu przycisku. Aktywowane ustawienia są zaznaczone na wyświetlaczu jaśniejszym kolorem.
UWAGA
Wywieranie zbyt dużego nacisku na wyświetlacz może prowadzić do uszkodzeń.
- Nie wywierać silnego nacisku na wyświetlacz.
- Nie naciskać wyświetlacza ostro zakończonymi i ostrymi przedmiotami.
Włączanie i wyłączanie wyświetlania dodatkowych przycisków
W przypadku zredukowanego widoku wyświetlacza niektóre przyciski nie wyświetlają się. Gdy dodatkowe przyciski zostaną włączone na wyświetlaczu, aktywują lub dezaktywują one odpowiednie ustawienia.
- Aby wyświetlić dodatkowe przyciski, nacisnąć krótko na Opcje.
- Wyświetlacz pokazuje wszystkie dodatkowe przyciski.
- Aby ukryć dodatkowe przyciski, ponownie krótko nacisnąć na Opcje.
Zmiana wartości ustawienia
Po aktywacji pewnych ustawień na wyświetlaczu pojawiają się przyciski wyboru i można zmienić wartość ustawienia.
- Nacisnąć na przyciski wyboru → Strona 22. Na wyświetlaczu pojawia się wartość ustawienia.
7 Wyświetlacz
Na wyświetlaczu wyświetlane są aktualne wartości ustawień, możliwości wyboru lub informacje i wskazówki.
W zależności od stanu programu na wyświetlaczu widoczne są różne informacje w obszarze Bmp. . End
pl Wyświetlacz
Uwaga: Aktualizacja oprogramowania może sprawić, że dostępne będą dodatkowe funkcje. → Strona 34
Jeśli aktualizacja oprogramowania jest dostępna, w aplikacji Home Connect będzie można znaleźć więcej informacji.
Przykładowe wskazanie na wyświetlaczu
Wskazanie Opis
| 0:401 | Przewidywany czas trwania programu lub czas pozostały do końca programu w godzinach i minutach. |
| 10 h1 | Czas zakończenia programu→ "Przyciski", Strona 22 |
| 9,01 | Zalecana maksymalna pojemność załadunkowa dla usta-wionego programu w kg. |
| - 1400 Ustawiona prędkość wirowania w obr./min. → Strona 220: bez wirowania końcowego, tylko odpompowanie: płukanie stop, bez odpompowania | |
| - 90 Ustawiona temperatura w °C. → Strona 22*(zimny) | |
| End Status programu: Zakończenie programu | |
| Status programu: Zastosowanie pary | |
| Krew Aktywowany jest rodzaj plam Krew. | |
| Trawa Aktywowany jest rodzaj plam Trawa. | |
| Czerwone wino Aktywowany jest rodzaj plam Czerwone wino. | |
| Pot Aktywowany jest rodzaj plam Pot. | |
| Wskazanie Opis | |
| Masło/Olej Aktywowany jest rodzaj plam Tłuszcze/oleje spożywcze. | |
| Pomidory Aktywowany jest rodzaj plam Pomidory. | |
| miga: wymagane jest czyszczenie bębna. W celu przeprowadzenia czyszczenia i pielęgnacji bębna oraz zbiornika pralki włączyć program Bawełna 90°C.→ "Czyszczenie bębna", Strona 36 | |
| ■ świeci się: urządzenie jest połączone z siecią domową za pomocą Wi-Fi.■ miga: urządzenie próbuje połączyć się z siecią domową za pomocą Wi-Fi.→ "Home Connect ", Strona 33 | |
| Urządzenie wykryło zbyt dużą ilość piany.→ "lub nasilone powstawanie piany.", Strona 43 | |
| ■ świeci się: drzwi urządzenia są zablokowane.- W celu dołożenia prania, można odblokować drzwi.→ "Dokładanie prania", Strona 32- Aby otworzyć drzwi, można przerwać program.→ "Przerwanie programu", Strona 32■ miga: drzwi nie są zamknięte. | |
| ■ Brak ciśnienia wody.■ Ciśnienie wody w kranie jest zbyt niskie. | |
| E:351 | Kod błędu, informacja o błędzie, sygnał. → Strona 41 |
8 Przyciski
Uwagi
■ Aktualizacja oprogramowania może sprawić, że dostępne będą dodatkowe funkcje. → Strona 34
Jeśli aktualizacja oprogramowania jest dostępna, w aplikacji Home Connect będzie można znaleźć więcej informacji.
- Dodatkowe funkcje lub ustawienia można znaleźć w aplikacji Home Connect. Niektóre ustawienia można dostosować tylko za pośrednictwem aplikacji Home Connect.
W przypadku zredukowanego widoku wyświetlacza niektóre przyciski nie wyświetlają się. Te dodatkowe przyciski można wyświetlać na wyświetlaczu.
→Strona 19
Wybór możliwych ustawień programu zależy od wybranego programu.
| Przycisk Wybór więcej informacji | ||
| (Start/Dodanie prania) | włączanieanulowaniepauzowanie | Włączanie, przerywanie lub pauzowanie programu.Gdy wyświetl się , można zatrzymać program.Gdy wyświetl się, można uruchomić program. |
| Wielokrotny wybór W celu zmiany ustawienia, nacisnąć na przycisk wyboru lub, że na wyświetlaczu pojawi się żądane ustawienie. | ||
| SpeedPerfect aktywacja | dezaktywacja | Aktywacja lub dezaktywacja skrócone-go czasu trwania programu.Uwaga:Zwiększa się zużycie energii.Rezultat prania nie ulega przez to pogorszeniu. |
| Intensive Plus Aktywuj | Dezaktywuj | Aktywacja lub dezaktywacja prania z wydłużonym czasem.Czas trwania programu zostaje wydłużony do maksymalnie 30 minut.Opcja przeznaczona do bardzo mocno zabrudzonego prania. |
| AntiStain Wielokrotny wybór Wybór rodzaju plam.Temperatura, ruchy bębna i czas na-maczania zostaną dopasowane do rodzaju plam. | ||
| Gotowe za do 24 godzin Ustawić czas zakończenia programu.Czas trwania programu jest już uwzględniony w ustawionej liczbie godzin.Po rozpoczęciu programu wyświetli się czas trwania programu.Uwaga:Nacisnąć na lub, że wyświetlacz pokaże żądane ustawienie. | ||
| (Temperatura) | - 90 Dopasować temperaturę.Ustawiona temperatura w °C. | |
| (Wirowanie) | - 1400 Dopasowanie prędkości wirowania lub aktywacja (płukanie stop).Ustawiona prędkość wirowania w obr./min.Po dokonaniu wyboru woda nie zostaje odpompowana na zakończenie cyklu prania, a wirowanie jest dezakty- | |
| wowane. Pranie pozostaje w wodzie z płukania. | ||
| ➊ | WłączTryb czuwania / standbyPonowne uruchomienie urządzenia | Włączenie urządzenia lub przełączenie w tryb czuwania / standby.Jeśli pulpit obsługi nie reaguje, naci-skać ☎ przez ok. 5 sekund, aby ponow-nie uruchomić urządzenie.→ "Wyświetlacz i przyciski nie reagują.", Strona 44 |
| ➂ Zdalny start AktywujDezaktywujHome Connect Otwieranie usta-wień | Aktywacja lub dezaktywacja funkcji zdalnego włączania. → Strona 35 | |
| ➌ 3 sek. AktywujDezaktywuj | → "Zabezpieczenie przed dziećmi", Strona 33 | |
| Ustaw. fab. Wielokrotny wybór | → "Ustawienia podstawowe", Strona 35 | |
| Opcje Włączanie i wy-łączanie wy-świetlania dodatkowych przy-cisków | Przytrzymując przycisk przez krótki czas, można włączyć lub wyłączyć wyświetlanie dodatkowych przyci-sków.→ "Włączanie i wyłączanie wyświetlania dodatkowych przycisków", Strona 19 | |
| Mini pranie AktywacjaDezaktywacja | Pranie niewielkich ilości delikatnych lub wytrzymałych tekstyliów.Czas trwania programu ulega skróce-niu, a zużycie wody i energii jest dostosowane do załadunku.Uwaga: W przypadku aktywacji tego ustawienia maksymalna wielkość zała-dunku dla danego programu zostaje zredukowana do 0,5 kg. | |
| Pranie wstepne AktywujDezaktywuj | Aktywacja lub dezaktywacja prania wstępnego, np. do prania mocno za-brudzonych tekstyliów. | |
| Uwaga:Dodać środek piorący do prania wstępnego do komory I i środek piorący przeznaczony do prania zasadniczego do komory II szuflady na środki piorące.→ "Szufladka na środki piorące", Strona 18 | ||
| Woda i płukanie plus | ■ Aktywuj■ Dezaktywuj | Aktywacja lub dezaktywacja prania w większej ilości wody i z dodatkowym cyklem płukania.Zalecane w przypadku szczególnie wrażliwej skóry lub w miejscach występowania bardzo miękkiej wody. |
| Ciche pranie aktywacja | ■ dezaktywacja | Aktywacja lub dezaktywacja cichego trybu, np. do pracy w nocy.Sygnały obsługi i sygnały informacyjne zostaną dezaktywowane a urządzenie zostanie dopasowane do cichego trybu, np. przez redukcję ruchów bębna. |
| Ulubione zapisywanie | ■ ustawianie | Przytrzymanie przycisku przez co najmniej 3 sekundy powoduje zapisanie indywidualnych ustawień programu.→ "Zapisywanie ustawień programu", Strona 30Krótkie naciśnięcie przycisku powoduje ustawienie zapisanego programu zgodnie z indywidualnymi ustawieniami. |
9 Programy
Uwagi
■ Etykiety pielęgnacyjne zawierają dodatkowe informacje ułatwiające wybór programu.
→ "Symbole dotyczące pielęgnacji tkanin na metkach", Strona 29
- Ustawienie temperatury programu gwarantuje, że temperatura podana na ety-kiecie pielęgnacyjnej nie zostanie przekroczona. Temperatura osiągnięta w urządzeniu może odbiegać od ustawionej temperatury. Najlepszy możliwy rezultat prania uzyskiwany jest przy optymalnej wydajności energetycznej.
- Aktualizacja oprogramowania może sprawić, że dostępne będą dodatkowe funkcje. → Strona 34
Jeśli aktualizacja oprogramowania jest dostępna, w aplikacji Home Connect będzie można znaleźć więcej informacji.
| Program Opis maks. | wsad(kg) | |
| Bawełna Pranie wytrzymałych tkanin z bawełny i Inu.Nadaje się również jako program krótki dla normal- nie zabrudzonych ubrań, w przypadku aktywowania SpeedPerfect.Ustawienie programu:▪ maks. 90°C▪ maks. 1400 obr./min | 9,05,0 ^1 | |
| Eco 40-60 Pranie tekstyliów z bawełny i Inu.Uwaga:Tekstylia, które zgodnie z symbolem pielę- gnacyjnym przeznaczone są do prania w tempera- turze od 40°C do 60 C , można prać razem. Skuteczność prania odpowiada najlepszej klasie skuteczności prania według norm prawnych.W przypadku tego programu temperatura prania zostanie automatycznie dopasowana tak, aby osią- gnąć optymalną efektywność energetyczną przy najlepszej skuteczności prania. Nie można zmienić temperatury prania.Prędkość obrotowa wirowania wynosi maksymalnie 1400 obr./min. | 9,0 | |
| Syntetyki Pranie tekstyliów z włókien syntetycznych.Ustawienie programu:▪ maks. 60 °C▪ maks. 1400 obr./min | 4,0 | |
| Mix szybki Pranie tekstyliów z bawełny, Inu i włókien syntetycz- nych.Program przeznaczony do lekko zabrudzonego pra- nia.Ustawienie programu:▪ maks. 60 °C▪ maks. 1400 obr/min | 4,0 | |
| Delikatne/Je- dwab | Pranie delikatnych wyrobów tekstylnych z jedwabiu, wiskozy i syntetyków.Używać środka piorącego do tkanin delikatnych lub jedwabiu.Uwaga:Wyjątkowo delikatne tkaniny lub tekstylia z haftkami lub fiszbinami prać w specjalnych siatkach do prania. | 2,0 |
Program Opis maks.
wsad (kg)
| Wskazówka: Delikatne czyszczenie prania zmniejsza ścieranie włókien tekstylnych i mikroplastiku.Ustawienie programu:▪ maks. 40 °C▪ maks. 800 obr/min | ||
| ⚠️ Wełna Pranie tkanin wełnianych lub z domieszką wełny,nadających się do prania ręcznego lub w pralce.Aby zapobiec zbieganiu się prania, bęben bardzo delikatnie porusza prane tekstylia, zachowując dłuższe przerwy w procesie prania.Używać środka piorącego do wełny.Ustawienie programu:▪ maks. 40 °C▪ maks. 800 obr/min | 2,0 | |
| Płukanie Płukanie z późniejszym wirowaniem i odpompowa-niem wody.Ustawienie programu: maks. 1400 obr./min. | - | |
| Wirowanie/Od-pompow. | Wirowanie i odpompowanie wody.Jeśli woda ma zostać tylko odpompowana, aktywo-wać 0. Pranie nie zostanie odwirowane.Ustawienie programu: maks. 1400 obr./min. | - |
| ⚠️ Programy z aplikacji | Programy dodatkowe można wybierać bezpośred-nio przez aplikację Home Connect.Opis programów jest dostępny w aplikacji Ho-me Connect.Uwaga: Urządzenie musi być połączone z siecią domową i zarejestrowane w aplikacji Home Con-nect. → Strona 33 | - |
| Higiena Plus Pranie wytrzymałych tkanin z bawełny i Inu.Program zalecany w przypadku alergii i szczególnie wysokich wymagań higienicznych.Uwaga: Gdy ustawiona temperatura zostanie osiągnięta, jest utrzymywana na stałym poziomie pod-czas całego procesu prania.Ustawienie programu:▪ maks. 60 °C▪ maks. 1400 obr/min | 6,5 | |
| Koszule/Bluzki Pranie niewymagających prasowania koszul i blu-zek z bawełny, Inu i włókien syntetycznych. | 2,0 |
Program Opis maks.
wsad (kg)
| Uwaga: Koszule i bluzki z jedwabiu lub innych deli- katnych tkanin prać przy użyciu programu Delikat- ne/Jedwab. Ustawienie programu:▪ maks. 60 °C▪ maks. 800 obr/min | |
| Odziez funkcyj- na | Pranie tekstyliów odpornych na działanie czynników atmosferycznych, odzieży wierzchniej z technologią membranową i wodoodpornym wykończeniem. Używać środka piorącego do odzieży wierzchniej. Nie używać płynu do płukania tkanin. Ustawienie programu:▪ maks. 40 °C▪ maks. 800 obr/min |
| Iron Assist Program odpowiedni do koszul, t-shirtów i podob- nych tekstyliów z bawełny i Inu. Program do podgrzewania i poddawania suchych tekstyliów działaniu pary wodnej, aby po zakończe- niu programu rozwiesić je lub aby późniejsze ich prasowanie było łatwiejsze. Załadunek programu wynosi maksymalnie pięć ko- szul lub pięć t-shirtów. Aktywować SpeedPerfect, jeżeli para ma być używa jedynie do jednej sztuki prania.Uwagi▪ Od razu po zakończeniu programu rozwiesić lub prasować ciepłe i poddane działaniu pary teksty- lia.▪ Tekstylia nie będą poddane praniu ani czyszcze- niu. Nie używać środków piorących ani pielęgnac- cyjnych.▪ Para wodna jest gorąca i może spowodować uszkodzenia określonych typów tkanin i teksty- liów.Z tego względu program jest nieodpowiedni do tekstyliów outdoorowych oraz tekstyliów z jedwa- biu i wełny jak np. swetry. | |
Program Opis maks.
| wsad(kg) | ||
| Super krótki15'/30' | Pranie tekstyliów z bawełny i włókien syntetycznych. Krótki program do lekko zabrudzonych tekstyliów w małych ilościach.Czas trwania programu: ok. 30 minut.W celu skrócenia czasu trwania programu do 15 minut, aktywować SpeedPerfect. Maksymalna po-jemność załadunkowa zmniejsza się do 2,0 kg.Ustawienie programu:▪ maks. 40 °C▪ maks. 1200 obr/min | 4,02,0 ^1 |
10 Akcesoria
Używać oryginalnych elementów wyposażenia. Są one dokładnie dostosowane do urządzenia.
Wskazówka: Niektóre elementy wyposażenia są dostępne w innych kolorach. Skontaktować się z serwisem. → Strona 49
| Zastosowanie Numer za- | mówieniowy | |
| Przedłużenie węża doprowadzającego wodę | Przedłużenie węża doprowadzającego zimną wodę lub węża z systemem Aquastop (2,50 m). | WMZ2381 |
| Przedłużenie węża odprowadzającego wodę | Przedłużenie węża odprowadzającego wodę (2,20 m). | 11057910 |
| Nakładki mocujące Poprawa stabilności urządzenia. WMZ2200 | ||
| Kolanko Mocowanie węża odprowadzającego wodę. | 00655300 | |
| Wkład na środek piorący w płynie | Dozowanie środka piorącego w płynie. 00605740 | |
| Podest Ustawić urządzenie na podwyższeniu, aby można było je łatwo załadować i rozładować. | WMZPW20W | |
11 Pranie
11.1 Przygotowanie prania
UWAGA
Przedmioty pozostawione w praniu mogą spowodować uszkodzenie pranych tekstyliów oraz bębna.
- Przed eksploatacją urządzenia wy- jąć wszystkie przedmioty z kieszeni pranych tekstyliów.
Uwaga
Przygotowania pranie chroni urządzenie i tekstylia.
■ Usunąć ziemię i piasek szczotką
■ Posortować pranie według kolorów i tekstyliów, przestrzegać etykiet ze wskazówkami pielęgnacji
■ Zamknąć wszystkie zapięcia na zamki błyskawiczne, rzepy, haftki i pętelki
■ Związać pasy i paski z tkaniny oraz tasiemki
■ Usnąć klamry i ołowiane taśmy z firanek
■ niewielkie lub delikatne ubrania prać w specjalnej siatce do prania
■ Duże i małe sztuki bielizny prać razem
■ Ubrania ze świeżymi plamami prać niezwłocznie
■ Ubrania z zaschniętymi plamami wstępnie oczyścić i prać kilka razy
■ Ubrania wkładać do bębna nieposkładane
- Przed załadowaniem bębna należy kilkakrotnie wypłukać pranie poddane wstępnie działaniu wybielacza na bazie chloru.
11.2 Symbole dotyczące pielęgnacji tkanin na metkach
Symbole dotyczące pielęgnacji, pranie
| Symbol Zalecany program | |
| Bawełna (normalny) | |
| Syntetyki (delikatny) | |
| Delikatne/jedwab do pra-nia ręcznego (bardzo deli-katny) | |
| Wełna (pranie ręczne) | |
| (nie nadaje się do prania w pralce) | |
12 Środki piorące i piełęgnacyjne
Dzięki odpowiedniemu doborowi środków piorących i pielęgnacyjnych można chronić zarówno urządzenie, jak i pranie.
Zalecenia producenta w zakresie stosowania i dozowanie zamieszczone są na opakowaniu.
Uwagi
■ W przypadku używania środków piorących w płynie stosować wyłącznie preparaty samopłynące.
- nie mieszać ze sobą różnych środków piorących w płynie
- nie mieszać środka piorącego z płynem do płukania
- Nie stosować starych i mocno zagęszczonych produktów.
- nie stosować środków zawierających rozpuszczalniki, substancje żrące lub wydzielające gazy
■ Nie używać wybielaczy chlorowych
■ Rzadko używać barwników, ponieważ sól utrwalająca może uszkodzić stal nierdzewną.
pl Podstawowy sposób obsługi
- nie stosować w urządzeniu środków odbarwiających
13 Podstawowy sposób obsługi
13.1 Włączanie urządzenia
Uwaga: Przy pierwszym uruchamianiu urządzenia, po podłączeniu do prądu, proces włączania trwa do jednej minuty.
Wymaganie: Urządzenie jest odpowiednio ustawione i podłączone.
→ Strona 11
▶ Nacisnąć 🔒
Proces włączania trwa kilka sekund.
Uwaga: Oświetlenie bębna gaśnie automatycznie.
13.2 Ustawianie programu
- Nacisnąć żądany program. → "Programy", Strona 24
√ Na wyświetlaczu widoczne są ustawienia programu.
- Dopasować ustawienia programu.
→ "Przyciski", Strona 21
Przestrzegać informacji na temat Logika funkcjonowania →Strona 19.
Ustawienia programu nie są zapisywane na stałe dla danego programu.
Ustawianie programów dodatkowych
Wymaganie: Ustawione jest Home Connect. → Strona 34
- Ustawić program 📋Programy z aplikacji.
√ Miga ☐Zdalny start.
- Nacisnąć 📄 Zdalny start.
√ Aplikacja Home Connect pokazuje programy do wyboru.
-
Ustawić w aplikacji Home Connect program.
-
W razie potrzeby dopasować ustawienia programu.
→ "Przyciski", Strona 21
- Włączyć program. → Strona 32
13.3 Zapisywanie ustawień programu
Indywidualne ustawienia programu można zapisać w Ulubionych.
Wymaganie: Program jest ustawiony. → Strona 30
- Przez ok. 3 sekundy naciskać Ulubione.
W celu wywołania zapisanego programu nacisnąć Ulubione.
Uwaga: W celu nadpisania zapisanego programu powtórzyć wymienione powyżej kroki.
13.4 Otwieranie drzwi
- Chwycić uchwyt drzwi od spodu i pociągnąć za drzwi.
13.5 Wkładanie prania
Uwaga: Aby uniknąć powstawania zagnieceń, przestrzegać maksymalnego załadunku programów.
- Pranie jest przygotowane i posortowane.
■ Bęben jest pusty.
1. Otworzyć drzwi. → Strona 30
2. Włożyć pranie do bębna.
3. Zamknąć drzwi.
Upewnić się, że w drzwiach urządzenia nie zostało przytrzaśnięte pranie.
13.6 Wkładanie dozownika
- Wyciągnąć dozownik detergentu.
- Nacisnąć wkładkę w dół i wyjąć szufladkę na środki piorące.
13.7 Używanie dozownika
W celu ułatwienia dozowania środków piorących w płynie możliwe jest zastosowanie dozownika w szufladce na środki piorące.
Uwaga: Nie używać dozownika do środków piorących o gęstej konsystencji, proszku do prania, w przypadku aktywowania prania wstępnego lub czasu zakończenia programu.
Wymagania
■ Szufladka na środki piorące → Strona 18 jest wysunięta.
■ Dozownik jest włożony.
→Strona 31
- Przesunąć dozownik do przodu.
pl Podstawowy sposób obsługi
- Opuścić i zatrzasnąć dozownik.
13.8 Wsypywanie/wlewanie środka piorącego i pielęgnacyjnego
Uwaga: Przestrzegać instrukcji dotyczących Środków piorących i pielęgnacyjnych → Strona 29.
- Wyciągnąć dozownik detergentu.
- Jeżeli jest taka potrzeba, użyć do- zownika. → Strona 31
- Dodać środek piorący. → "Szufladka na środki piorące", Strona 18
- Jeżeli jest taka potrzeba, dodać środek pielęgnacyjny.
- Wsunąć szufladkę na środki piorące.
13.9 Włączanie programu
Wymagania
■ Program jest ustawiony.
→ Strona 30
- Drzwi są zamknięte.
▶ Nacisnąć II.
Bęben obraca się i trwa proces rozpoznawania załadunku, który może potrwać do 2 minut, następnie pobierana jest woda.
√ Na wyświetlaczu pojawia się czas trwania programu lub czas zakończenia programu.
Po zakończeniu programu na wy-
świetlaczu pojawia się: End.
13.10 Namaczanie prania
Uwaga: Namaczanie nie wymaga stosowania dodatkowego środka piorącego. Urządzenie wykorzystuje pobrany środek piorący do namaczania i prania.
Wymagania
■ Pranie jest włożone. → Strona 31
■ Program jest uruchomiony.
→ Strona 32
1. Po upływie ok. 10 minut od uruchomienia programu nacisnąć II. Program zostaje wstrzymany, dzięki czemu możliwe jest namoczenie prania.
2. Po upływie żądanego czasu namaczania nacisnąć II.
13.11 Dokładanie prania
Po uruchomieniu programu można, w zależności od statusu programu, do-łożyć lub wyłąć pranie.
-
Nacisnać II.
Urządzenie przerywa pracę.
Uwaga: W przypadku potrzeby dołożenia prania, przestrzegać wskażówek na wyświetlaczu.
→ "Wyświetlacz", Strona 21 -
Otworzyć drzwi. → Strona 30
-
Dołożyć lub wyjąć pranie.
-
Zamknąć drzwi.
-
Włączyć program. → Strona 32
13.12 Przerwanie programu
- Nacisnać II.
- Otworzyć drzwi. → Strona 30 Ze względu na bezpieczeństwo użytkownika drzwi urządzenia są zablokowane przy wysokiej temperaturze i wysokim poziomie wody.
- W przypadku wysokiej tempera- tury włączyć program Płukanie.
- Przy wysokim poziomie wody włączyć program Wirowanie lub
ustawić odpowiedni program w celu odpompowania.
- Wyjąć pranie. → Strona 33
13.13 Kontynuowanie programu w przypadku ustawienia Wirowanie stop
Wymagania
■ Płukanie stop jest aktywowane.
→ "Przyciski", Strona 22
- Ostatni cykl płukania ustawionego programu został zakończony i pranie leży w wodzie do płukania.
1. Ustawić program Wirowanie lub program do odpompowania.
→Strona 24
2. Nacisnać II.
13.14 Wyjąć pranie
-
Otworzyć drzwi. → Strona 30
-
Wyjąć pranie z bębna.
-
Otworzyć drzwi. → Strona 30
- Wyjąć pranie z bębna.
13.15 Przełączyć urządzenie w tryb czuwania (standby)
- Nacisnać 🔒
- Wyczyścić kołnierz gumowy.
→Strona 40
Uwaga: Pozostawić drzwi urządzenia i szufladkę na środki piorące otwarte do wyschnięcia.
14 Zabezpieczenie przed dziećmi
Urządzenie można zabezpieczyć przed niezamierzonym użyciem elementów obsługi.
14.1 Aktywacja zabezpieczenia przed dziećmi
- Naciskać ⚫3 sek. przez ok. 3 sekundy.
√ Elementy obsługi są zablokowane.
Zabezpieczenie przed dziećmi po- zostaje aktywne również w trybie czuwania (standby) i jest aktywne w przypadku przerwy w dostawie prądu.
14.2 Dezaktywacja zabezpieczenia przed dziećmi
Wymaganie: Aby dezaktywacja zabezpieczenia przed dziećmi była możliwa, urządzenie musi być włączone.
- Naciskać ⚫3 sek. przez ok. 3 sekundy.
15 Home Connect
To urządzenie może się łączyć z sie- cią. Połączyć urządzenie z urządze- niem mobilnym, aby umożliwiać sobie obstugiwanie jego funkcji przy użyciu aplikacji Home Connect, dostosowy- wanie jego ustawień podstawowych i monitorowanie jego aktualnego sta- nu.
Usługi Home Connect nie są dostępne we wszystkich krajach. Dostępność funkcji Home Connect jest zależna od dostępności usług Home Connect w kraju użytkownika. Informacje na ten temat można znaleźć na: www.home-connect.com.
Aplikacja Home Connect prowadzi użytkownika przez cały proces rejestracji. Postępować zgodnie z instrukcjami i ze wskazówkami wyświetlanymi przez aplikację Home Connect.
Uwagi
■ Należy przestrzegać zasad bezpieczeństwa zawartych w niniejszej in-
pl Home Connect
strukcji obsługi i upewnić się, że będą one też przestrzegane w przypadku zdalnego sterowania urządzeniem za pośrednictwem aplikacji Home Connect.
→ "Bezpieczeństwo", Strona 3
- Obsługa urządzenia przy użyciu znajdujących się na nim elementów ma zawsze pierwszeństwo. W tym czasie obsługa urządzenia za pośrednictwem aplikacji Home Connect nie jest możliwa.
15.1 Konfiguracja Home Connect
Wymaganie: W miejscu ustawienia urządzenie znajduje się w zasięgu domowej sieci WLAN (Wi-Fi).
- Zeskanować następujący kod QR.
Aplikację Home Connect można zainstalować i podłączyć urządzenie korzystając z kodu QR.
- Postępować zgodnie ze wskazów-kami wyświetlanymi przez aplikację Home Connect.
15.2 Dezaktywacja Wi-Fi na urządzeniu
- Naciskać ☐ Zdalny start przez ok. 3 sekundy.
- Tyle razy nacisnąć 📊 Zdalny start, aż na wyświetlaczu pokaże się "on".
- Nacisnąć II, daby dezaktywować Wi-Fi.
- Wyświetlacz pokazuje "oFF".
Uwaga: Aby zamknąć menu ustawień Home Connect, naciskać 📄 Zdalny start przez ok. 3 sekundy.
15.3 Aktywacja Wi-Fi na urządzeniu
- Naciskać ☐ Zdalny start przez ok. 3 sekundy.
- Tyle razy nacisnąć ☐Zdalny start, aż na wyświetlaczu pokaże się "oFF".
- Nacisnąć II, aby aktywować Wi-Fi.
√ Wyświetlacz pokazuje "on".
Uwagi
- Jeśli Wi-Fi jest aktywowane, na wyświetlaczu pojawia się na przemian "on" i siła sygnału Wi-Fi.
- Aby zamknąć menu ustawień Home Connect, naciskać 📄Zdalny start przez ok. 3 sekundy.
15.4 Instalacja aktualizacji oprogramowania
Uwaga: Jeśli aktualizacja oprogramowania jest dostępna, w aplikacji Home Connect pojawia się komunikat.
- Aby zainstalować aktualizację oprogramowania, postępować zgodnie ze wskazówkami wyświetlanymi w aplikacji Home Connect.
Podczas instalacji panel obsługi jest częściowo zablokowany.
W przypadku usterki instalacja może potrawać do 40 minut. Nie resetować ustawień sieciowych ani urządzenia do ustawień fabrycznych.
15.5 Resetowanie ustawień sieciowych urządzenia
- Naciskać ☐ Zdalny start przez ok. 3 sekundy.
-
Tyle razy nacisnąć ☐Zdalny start, aż na wyświetlaczu pokaże się "rES".
-
Naciskać II przez ok. 3 sekundy.
√ Ustawienia sieciowe zostaną zresetowane.
15.6 Zdalne włączanie
Zezwolić na zdalne włączanie urządzenia poprzez aplikację Home Connect.
Uwaga
Zdalne włączanie zostanie dezaktywowane w następujących przypadkach:
■ Drzwi urządzenia zostaną otwarte.
- Przycisk 📊 Zdalny start zostaje wciśnięty.
■ Po przerwie w zasilaniu.
Aktywacja zdalnego włączania
Wymaganie: Drzwi urządzenia są zamknięte.
▶ Nacisnąć 📋 Zdalny start.
Świeci się 📄Zdalny start, możliwe jest zdalne włączanie urządzenia za pośrednictwem aplikacji Home Connect.
Dezaktywacja funkcji zdalnego włączania
▶ Nacisnąć 📋 Zdalny start.
Zdalny start gaśnie.
15.7 Zdalna diagnostyka
Serwis może uzyskać dostęp do urządzenia za pośrednictwem funkcji diagnostyki zdalnej, jeżeli użytkownik zwrócić się do serwisu z odpowiednim wnioskiem, urządzenie jest połączone z Home Connect serwerem, a funkcja zdalnej diagnostyki jest dostępna w kraju użytkowania urządzenia.
Wskazówka: Szczegółowe informacje oraz wskazówki na temat dostępności zdalnej diagnostyki w danym kraju można znaleźć w zakładce Serwis/Wsparcie techniczne na lokalnej stronie internetowej: www.homeconnect.com.
15.8 Ochrona danych
Należy się zapoznać z informacjami dotyczącymi ochrony danych.
Podczas pierwszego połączenia urządzenia z podłączoną do Internetu siecią domową urządzenie przesyła następujące kategorie danych do serwera Home Connect (pierwsza rejestracja):
- Jednoznaczny identyfikator urządzenia (złożony z kluczy urządzenia i adresu MAC zintegrowanego modułu telekomunikacyjnego Wi-Fi.
- Certyfikat bezpieczeństwa modułu komunikacyjnego Wi-Fi (w celu informatycznego zabezpieczenia połączenia).
■ Aktualna wersja oprogramowania oraz wersja sprzętowa urządzenia. - Status ewentualnego przeprowadzonego wcześniej przywrócenia ustawień fabrycznych.
Pierwsza rejestracja konfiguruje funkcje Home Connect i jest wymagana dopiero, gdy użytkownik zamierza po raz pierwszy skorzystać z funkcji Home Connect.
Uwaga: Należy pamiętać, że funkcje Home Connect są dostępne tylko w połączeniu z aplikacją Home Connect. Informacje dotyczące ochrony danych można wyświetlać w aplikacji Home Connect.
16 Ustawienia podstawowe
Ustawienia podstawowe urządzenia można dostosować do indywidualnych potrzeb.
pl Czyszczenie i pielęgnacja
Uwaga: Ustawienia podstawowe można dopasować również w aplikacji Home Connect.
16.1 Przegląd ustawień pod- stawowych
Uwaga: Aktualizacja oprogramowania może sprawić, że dostępne będą dodatkowe funkcje. → Strona 34 Jeśli aktualizacja oprogramowania jest dostępna, w aplikacji Home Connect będzie można znaleźć więcej informacji.
Programator wraz z pozycjami programów
| 1 | Ustawianie głośności sygnału po zakończeniu programu: 0 (wył.) do 4 (bardzo głośny) |
| 2 | Ustawianie głośności sygnału przy naciskaniu przycisków: 0 (wył.) do 4 (bardzo głośny) |
| 3 | Ustawianie jasności wyświetlacza: 1 (niski) do 4 (bardzo wysoki) |
| 4 | Brak ustawienia podstawowego. |
| 5 | Aktywacja (on) lub dezaktywacja (oFF) przypomnienia o ko-nieczności czyszczenia bębna. |
| 6 | Wyświetlanie liczby zakończonych programów (PC). |
| 7 | Przywracanie ustawień fabrycznych urządzenia (rES). |
16.2 Zmiana ustawień podsta- wowych
Wymaganie: Wyświetlacz pokazuje wszystkie dodatkowe przyciski.
→ Strona 19
- Aby otworzyć menu ustawień podstawowych, nacisnąć Ustaw. fab..
-
Za pomocą programatora wybrać żądane ustawienie podstawowe. → Strona 36
-
Dopasować ustawienie podstawowe:
-
W celu zmiany wartości naci- snąć ♠lub .√
-
W celu przywrócenia ustawień fabrycznych urządzenia naci-skać II przez ok. 3 sekundy.
-
Aby wyjść z ustawień podstawowych, nacisnąć Ustaw. fab..
17 Czyszczenie i pielę- gnacja
Aby urządzenie długo zachowało sprawność, należy je starannie czyścić i pielęgnować.
17.1 Czyszczenie bębna
Wyczyścić bęben po przeprowadzeniu 20 cykli prania w temperaturze 40°C lub niższej, jeśli miga 🔒 lub jeśli urządzenie nie było używane przez dłuższy czas, jednak co najmniej raz w roku.
⚠ WAŻNE
Ryzyko odniesienia obrażeń ciała!
Pranie w niskich temperaturach przez dłuższy czas i brak wentylacji urządzenia mogą uszkodzić bęben i prowadzić do obrażeń.
▶ Regularnie stosować program do czyszczenia bębna i prać w temperaturze minimum 60 C.
- Po każdym użyciu pozostawić urządzenie z otwartymi drzwiami i szuładką na środki piorące do wyschnięcia.
Wskazówka: Nasz przetestowany i zaaprobowany środek do pielęgnacji i czyszczenia urządzeń można nabyć w Internecie na stronie https://www.bosch-home.com/store albo za pośrednictwem serwisu.
- Wybrać program Bawełna 90°C lub program czyszczenia bębna w aplikacji Home Connect. Uruchomić program bez wsadu z dodatkiem uniwersalnego proszku do prania z wybielaczem tlenowym lub środka czyszczącego do pielęgnacji wnętrza urządzenia.
17.2 Czyszczenie szufladki na środki piorące
Uwaga: Zeskanować kod QR, aby zobaczyć animację procesu.
- Wyciągnąć dozownik detergentu.
- Wkład nacisnąć w dół i wyjąć szufladkę na środki piorące.
- Wyciągnąć wkład od dołu do góry.
- Szufladkę na środki piorące oraz wkład wyczyścić wodą i szczoteczka, następnie wysuszyć.
- Włożyć wkład na miejsce i zatrza- snąć.
pl Czyszczenie i pielęgnacja
- Wyczyścić otwór na szufladkę na środki piorące.
- Wsunąć dozownik detergentu.
17.3 Czyszczenie pompy wody
Regularnie czyścić pompę wody, minimum jednak raz w roku oraz w przypadku objawów usterek, np. zatorów lub odgłosów stukania.
Uwaga: Zeskanować kod QR, aby zobaczyć animację procesu. Przed rozpoczęciem animacji należy przestrzegać poniższych instrukcji bezpieczeństwa.
Opróżnianie pompy wody
- Zakręcić zawór wody.
- Przełączyć urządzenie w tryb czuwania (standby). → Strona 33
-
Odłączyć wtyczkę urządzenia od sieci elektrycznej. Odłączyć wtyczkę urządzenia od sieci elektrycznej.
-
Otworzyć pokrywę serwisową i zdjąć ją.
- Wsunąć odpowiedni pojemnik pod otwór w celu spuszczenia roztworu środka piorącego.
- Zdjąć wąż spustowy z uchwytu.
7. ⚠ WAŻNE – Ryzyko oparzenia!
Roztwór środka piorącego jest gorący podczas prania w wysokich temperaturach.
- Nie dotykać gorącego roztworu środka piorącego.
Aby spuścić roztwór środka piorącego do naczynia, zdjąć zatyczkę.
- Po opróżnieniu należy wcisnąć zatyczkę.
- Zablokować wąż spustowy w uchwycie.
Czyszczenie pompy wody
Wymaganie: Pompa wody jest opróżniona. → Strona 38
- Ponieważ w pompie wody mogą znajdować się resztki wody, należy
zachować ostrożność, odkręcając pokrywę pompy.
- Większe zabrudzenia mogą spowodować, że wkład filtracyjny utknie w obudowie pompy. Usunąć zabrudzenia i wyjąć wkład filtracyjny.
Pokrywa pompy składa się z dwóch elementów, które można rozmonotwać w celu czyszczenia.
- Wyczyścić wnętrze, gwint pokrywy oraz obudowę pompy.
- Upewnić się że oba wirniki pompy mogą się obracać.
pl Czyszczenie i pielęgnacja
- Założyć pokrywę pompy.
- Upewnić się, że elementy pokrywy pompy są poprawnie zamontowane.
- Przykręcić do oporu pokrywę pom-py.
Uchwyt pokrywy pompy musi być ustawiony pionowo.
- Założyć i zamknąć pokrywę serwisową.
17.4 Czyszczenie kołnierza gu- mowego
Należy regularnie czyścić kołnierz gu- mowy.
- Otworzyć drzwi. → Strona 30
- Usunąć przypadkowe przedmioty i kłączki znajdujące się w kołnierzu gumowym.
- Usunąć przyczynę zatkania z otworu wpustowego.
- Wyczyścić zewnętrzną i wewnętrzną stronę gumowego kołnierza wil-
gotną ściereczką i wytrzeć do su- cha.
18 Usuwanie usterek
Mniejsze usterki urządzenia można usuwać samodzielnie. Przed skontaktowaniem się z serwisem należy się zapoznać się z informacjami na temat samodzielnego usuwania usterek. Pozwoli to uniknąć niepotrzebnych kosztów.
OSTRZEŻENIE
Ryzyko porażenia prądem!
Nieprawidłowo przeprowadzone naprawy stanowią poważne zagrożenie.
- Nigdy nie należy modyfikować urządzenia ani jego funkcji pod względem technicznym.
- Naprawy urządzenia mogą być wykonywane wyłącznie przez wykwalifikowany personel.
- Do naprawy urządzenia należy używać wyłącznie oryginalnych części zamiennych.
W przypadku uszkodzenia przewodu sieciowego tego urządzenia należy zlecić jego wymianę przez producenta, jego serwis lub przez odpowiednio wykwalifikowaną osobę, co jest koniecznym warunkiem wykluczenia zagrożeń.
Usterka Przyczyna i rozwiązanie problemu
| Wyświetlacz jest wyga-szony i miga II.▷ | Tryb oszczędzania energii jest aktywny.▸ Nacisnąć II.▷ | |
| E:36 -10 / E:30 -80Woda po praniu nie jest odpompowywana. | Wąż odprowadzający wodę jest podłączony zbyt wysoko, zagięty, zakleszczony lub rozciągnięty w niedopuszczalny sposób.▸ Sprawdzić instalację węża odprowadzającego wodę.→Strona 14 | |
| Rura odpływowa lub wąż odprowadzający wodę są zapchane.▸ Wyczyścić rurę odpływową i wąż odprowadzający wodę. | ||
| Pompa wody jest zablokowana lub pokrywa pompy nie jest prawidłowo zamontowana.▸ Sprawdzić, czy pokrywa pompy jest prawidłowo za-montowana. → Strona 38▸ Wyczyścić pompę wody. → Strona 38 | ||
| Ilość dozowanego środka piorącego jest zbyt duża.▸ Przy następnym cyklu prania z takim samym zała-dunkiem zmniejszyć ilość środka piorącego. | ||
| Usterka Przyczyna i rozwiązanie problemu | ||
| E:36 -10 / E:30 -80Woda po praniu nie jest odpompowywana. | ☑ jest aktywowany.► Uruchomić program Wirowanie lub odpowiedni pro-gram w celu odpompowania. → Strona 24 | |
| E:36 -25 -26 Zapchana | pompa wody.► Wyczyścić pompę wody. → Strona 38 | |
| E:38 -25 -26 Zapchana | pompa wody.1. Wyczyścić bęben. → Strona 362. Jeśli usterka nadal występuje, wyczyścić pompę wo-dy. → Strona 38 | |
| Otwór wlotowy kołnierza gumowego jest zapchany.► Wyczyścić otwór wpustowy w gumowym rękawie. | ||
| H:32 Urządzenie przerwało wirowanie z powodu nierówno-miernego rozłożenia prania.► Ponownie rozmieścić pranie w bębnie. | ||
| E:30 -10 / ☑ Zawór wody jest zamknięty.► Otworzyć zawór wody. | ||
| Wąż doprowadzający wodę jest załamany lub przycięty.► Skontrolować instalację węża doprowadzającego wodę. → Strona 14 | ||
Filtr w dopływie wody jest zapchany.► Wyczyścić filtr w dopływie wody.Zeskanować kod QR, aby zobaczyć animację procesu. | ||
| Ciśnienie wody jest zbyt niskie.► Sprawdzić, czy ciśnienie wody w zaworze wody jest wystarczające. | ||
| System pomiaru poziomu wody jest uszkodzony.Przy tym komunikacie o błędzie urządzenie rozpoczyna proces odpompowywania.1. Odczekać ok. 5 minut, aż proces odpompowywania zostanie zakończony.2. Ponownie uruchomić urządzenie.W razie potrzeby proces odpompowywania zostaje ponownie uruchomiony.3. Jeżeli usterka nadal występuje, wezwać serwis.→ Strona 49 | ||
| Usterka Przyczyna i rozwiązanie problemu | |
| E:35 -10 Urządzenie jest nieszczelne.1. Zamknąć zawór wody.2. Wezwać serwis. → Strona 49 | |
| E:30 -20 Krytyczne zakłócenie działania.► Zamknąć zawór wody.Przy tym komunikacie o błędzie urządzenie rozpoczyna proces odpompowywania.1. Odczekać ok. 5 minut, aż proces odpompowywania zostanie zakończony.2. Ponownie uruchomić urządzenie.W razie potrzeby proces odpompowywania zostaje ponownie uruchomiony.3. Jeżeli usterka nadal występuje, wezwać serwis.→ Strona 49 | |
| Wszystkie pozostałe kody błędów. | Zakłócenie działania1. Naciskać przez ok. 5 sekund ↓ aby ponownie uruchomić urządzenie.2. Jeśli usterka wystąpi ponownie, odłączyć urządzenie od zasilania na co najmniej 30 sekund.Wyciągnąć wtyczkę przewodu zasilającego lub wyłączyć bezpiecznik w skrzynce bezpiecznikowej.3. Jeżeli usterka nadal występuje, wezwać serwis.→ Strona 49Podać serwisowi dokładną treść komunikatu o błędzie. Jeśli to możliwe, udokumentować usterkę za pomocą zdjęć i filmów. |
| ∞ lub nasilone powstawanie piany. | Ilość dozowanego środka piorącego jest zbyt duża.► Wymieszać jedną łyżkę stołową płynu do płukania tkanin z 0,5 l wody i włać mieszankę do przegródki II (nie stosować w przypadku odzieży wierzchniej, sportowej i puchowej).► Przy następnym cyklu prania z takim samym załadunkiem zmniejszyć ilość środka piorącego. |
| ∞ | Wymagane jest czyszczenie bębna.► Wyczyścić bęben. → Strona 36 |
| Wyświetlacz i przyciski nie reagują. | Usterka oprogramowania.1. Naciskać przez ok. 5 sekund ♦ aby ponownie uruchomić urządzenie.2. Jeśli usterka wystąpi ponownie, odłączyć urządzenie od zasilania na co najmniej 30 sekund. Wyciągnąć wtyczkę przewodu zasilającego lub wyłączyć bezpiecznik w skrzynce bezpiecznikowej. |
| Home ConnectFunkcja nie działa prawidłowo. | Możliwe są różne przyczyny.1. Zresetować ustawienia sieciowe urządzenia.→Strona 342. Ponownie skonfigurować Home Connect.→Strona 34► Wejść na www.home-connect.com. |
| Program nie włącza się. | Zabezpieczenie przed dziećmi jest aktywowane.► Dezaktywować zabezpieczenie przed dziećmi.→Strona 33 |
| Gotowe za jest aktywowany.► Sprawdzić, czy aktywowano Gotowe za. → Strona 22 | |
| Program został zatrzymany lub przerwany, ale nie można otworzyć drzwi. | Temperatura jest zbyt wysoka.► Uruchomić program Plukanie lub poczekać, aż temperatura spadnie. |
| Poziom wody jest zbyt wysoki.► Włączyć program Wirowanie lub odpowiedni program w celu odpompowania. → Strona 24 | |
| Drzwi nie można otworzyć w przypadku awarii zasilania. | Drzwi są zablokowane.► Otworzyć drzwi poprzez odblokowanie awaryjne.→Strona 47 |
| Bęben szarpie po uruchomieniu programu. | To nie usterka. Uruchomiony został wewnętrzny test silnika.Nie jest konieczne żadne działanie. |
| Bęben obraca się, ale urządzenie nie pobiera wody. | To nie usterka. Rozpoznawanie załadunku jest aktywne przez maksymalnie 2 minuty.Nie jest konieczne żadne działanie. |
| Woda w bębnie pralki nie jest widoczna. | To nie usterka. Poziom wody poniżej okienka drzwi.Nie jest konieczne żadne działanie. |
| Kilkukrotne próby rozpoczęcia wirowania. | To nie usterka. Urządzenie podejmuje próby wyrównania wyważenia poprzez wielokrotne rozmieszczanie prania.Nie jest konieczne żadne działanie. |
| Wibracje i przemieszczanie się i głośne działanie urządzenia podczas wirowania. | Urządzenie nie jest prawidłowo wypoziomowane.► Wypoziomować urządzenie. → Strona 15 |
| Nożki urządzenia nie są stabilnie zamocowane.► Zamocować nożki urządzenia. → Strona 15 | |
| Nie usunięto zabezpieczeń transportowych.► Usunąć zabezpieczenia transportowe. | |
| Urządzenie nie osiąga dużej prędkości wirowania. | Urządzenie podejmuje próby wyrównania wyważenia, redukując prędkość wirowania.Nie jest konieczne żadne działanie. |
| Czas trwania programu zmienia się w trakcie procesu prania. | To nie usterka. Przebieg programu jest optymalizowany elektronicznie, włączany jest dodatkowy cykl płukania z powodu nasilonego powstawania piany lub podejmowane są próby wyrównania wyważenia .Nie jest konieczne żadne działanie. |
| Odgłosy szumienia, syczenia lub zasysania. | To nie usterka. Woda jest spłukiwana do bębna lub woda po praniu jest odpompowywana.Nie jest konieczne żadne działanie. |
| Odgłosy stukania, grzechotanie w pompie wody. | W pompie wody znajduje się ciało obce.► Wyczyścić pompę wody. → Strona 38 |
| Na praniu widoczne są pozostałości środka piorącego. | Środki piorące mogą zawierać substancje nierozpuszczalne w wodzie, które osadzają się na praniu.► Uruchomić program Plukanie lub wyszczotkować pranie po suszeniu. |
| Pod koniec programu Iron Assist 🎯na tekstyliach powstały wilgotne plamy. | Krople wody z bębna lub drzwi zwilżyły tekstylia. Krople pochodzą albo ze skondensowanej pary albo z wilgotności resztkowej pozostałej po poprzednim programie prania.► Wyprasować tekstylia lub rozwiesić je do wyschnięcia. |
| Pranie jest zbyt mokre po zakończeniu wirowania. | Ustawiona jest niska prędkość wirowania.► Uruchomić program Wirowanie.► Przy następnym cyklu prania ustawić wyższą prędkość wirowania. |
| Urządzenie podejmuje próby wyrównania wyważenia, redukując prędkość wirowania.1. Ponownie rozmieścić pranie w bębnie.2. Uruchomić program Wirowanie. | |
| Powstawanie zagnieceń. | Wybrany program jest nieodpowiedni dla danego rodzaju tekstyliów.► Ustawić odpowiedni program. → Strona 24 |
| Powstawanie zagnie-ceń. | Ustawiona jest wysoka prędkość wirowania.► Przy następnym cyklu prania ustawić niższą pręd-kość wirowania. |
| Załadunek jest nieodpowiedni.► Przestrzegać maksymalnej pojemności załadunko-wej programów. → Strona 24► Przygotować pranie. → Strona 29 | |
| Z węża doprowadzają-cego wodę wycieka woda. | Wąż doprowadzający wodę jest nieprawidłowo podłą-czony lub uszkodzony.► Skontrolować instalację węża doprowadzającego wodę. → Strona 11W przypadku uszkodzenia wezwać serwis.→ Strona 49 |
| Z węża odprowadzają-cego wodę wycieka woda. | Wąż odprowadzający wodę jest nieprawidłowo podłą-czony lub uszkodzony.► Sprawdzić instalację węża odprowadzającego wodę.→ Strona 11Jeśli wąż odprowadzający wodę jest uszkodzony, na-leży go wymienić. |
| Woda wycieka pod drzwiami. | Zanieczyszczenie drzwi lub tulei powoduje nieszczel-ność.► Wyczyścić drzwi oraz kołnierz. |
| Środek piorący lub płyn do płukania tka-nin kapie z kołnierza gumowego i gromadzi się na drzwiach urzą-dzenia lub w załama-niach kołnierza gumo-wego. | W szufladce na środki piorące jest zbyt dużo środka piorącego lub płynu do płukania tkanin.► Podczas dozowania należy przestrzegać oznaczeń w szufladce na środki piorące. → Strona 32 |
| W przegródce ✉znaj-dują się resztki wody. | Wkład przegródki ✉jest zapchany.► Wyczyścić szufladkę na środki piorące. → Strona 37 |
| Płyn do płukania tka-nin pozostaje w do-zowniku detergentu. | Płukanie w płynie zmiękczającym nie jest przewidziane dla wybranego programu.► Sprawdzić, czy w przypadku wybranego programu przewidziano płukanie w płynie zmiękczającym.→ Strona 24 |
| W urządzeniu wyczu-walne są nieprzyjem-ne zapachy. | Wilgoć i pozostałości środków piorących mogą sprzy-jać rozwojowi bakterii.► Wyczyścić bęben. → Strona 36 |
Usterka Przyczyna i rozwiązanie problemu
W urządzeniu wyczu- walne są nieprzyjem- ne zapachy.
Gdy urządzenie nie jest używane, drzwi i szufladkę na środki piorące pozostawić otwarte, aby pozostała wody mogła odparować.
18.1 Odblokowanie awaryjne
Odblokowanie drzwi
Wymaganie: Pompa wody jest opróżniona. → Strona 38
- UWAGA – Wyciekająca woda może spowodować szkody materialne.
- Nie otwierać drzwi, dopóki w okienku widoczna jest woda.
Pociągnąć odblokowanie awaryjne w dół przy pomocy narzędzia i puścić.
Zamek drzwi jest odblokowany.
2. Założyć pokrywę serwisową i zatrasnąć.
3. Zamknąć klapę konserwacyjną.
18.2 Ponowne uruchomienie urządzenia.
-
Naciskać przez ok. 5 sekund ♀ aby ponownie uruchomić urządzenie.
-
Jeśli usterka wystąpi ponownie, odłączyć urządzenie od zasilania na co najmniej 30 sekund. Wyciągnąć wtyczkę przewodu zasi- lającego lub wyłączyć bezpiecznik w skrzynce bezpiecznikowej.
- Jeżeli usterka nadal występuje, we- zwać serwis. → Strona 49 Podać serwisowi dokładną treść komunikatu o błędzie. Jeśli to moż- liwe, udokumentować usterkę za pomocą zdjęć i filmów.
19 Transport, przecho- wywanie i utylizacja
19.1 Demontaż urządzenia
- Zakręcić zawór wody.
- Opróżnianie węża doprowadzającego wodę.
- Przełączyć urządzenie w tryb czuwania (standby). → Strona 33
- Wyciągnąć wtyczkę urządzenia.
- Spuścić wodę z pralki. → "Czyszczenie pompy wody", Strona 38
- Odłączyć węże.
19.2 Montaż zabezpieczeń transportowych
Aby uniknąć uszkodzeń transportowych, należy przed transportem zabezpieczyć urządzenie za pomocą blokad transportowych.
pl Transport, przechowywanie i utylizacja
- Usunąć zaślepkę ^1 wkrętakiem.
- Zamontować 4 blokady transportowe.
19.3 Ponowne uruchomienie urządzenia
- Więcej informacji, patrz Ustawianie i podłączanie → Strona 11 oraz Uruchamianie cyklu prania bez tekstyliów → Strona 16.
19.4 Utylizacja zużytego urządzenia
Przyjazna dla środowiska utylizacja urządzenia pozwala odzyskać wartościowe surowce.
OSTRZEŻENIE
Ryzyko uszczerbku na zdrowiu!
Dzieci mogą się zamknąć w urządzeniu i narazić się na śmiertelne niebezpieczeństwo.
-
Nie ustawiać urządzenia za drzwia- mi, które mogą uniemożliwiać lub utrudniać otwieranie drzwiczek urządzenia.
Odlączyć wtyczkę przewodu sieciowego zużytego urządzenia od gniazda sieciowego, a następnie przeciąć przewód sieciowy i zniszczyć zamek drzwi urządzenia, uniemożliwiając ich zamknięcie. -
Odłączyć wtyczkę przewodu sieciowego od gniazda sieciowego.
- Przeciąć przewód sieciowy.
- Urządzenie utylizować zgodnie z przepisami o ochronie środowiska naturalnego.
Informacje o aktualnych możliwościach utylizacji można uzyskać od sprzedawcy lub w urzędzie miasta lub gminy.
To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/09/UE oraz polską Ustawą z dnia 29 lipca 2005r. „O zużytym sprzęcie elektrycznym i elektronicznym” (Dz.U. z 2005 r. Nr 180, poz. 1495) symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostka, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknię-
cia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.
20 Serwis
Istotne z punktu widzenia funkcjonalności oryginalne części zamienne zgodne z odpowiednim zarządzeniem w sprawie ekoprojektu dostępne są w naszym serwisie przez okres co najmniej 10 lat od daty wprowadzenia urządzenia na rynek na terenie Europejskiego Obszaru Gospodarczego.
Uwaga: W ramach warunków gwarancji producenckiej usługi serwisu są nieodpłatne.
Dokładne informacje na temat okresu i warunków gwarancji w danym kraju można uzyskać, korzystając z kodu QR na załączonym dokumencie dotyczącym kontaktów serwisowych i warunków gwarancji, od pracowników naszego serwisu, od sprzedawcy lub znaleźć na naszej stronie internetowej.
Kontaktując się z serwisem należy podać numer produktu (E-Nr), numer fabryczny (FD) i numer porządkowy (Z-Nr.) urządzenia.
Dane kontaktowe obsługi klienta można znaleźć za pomocą kodu QR w załączonym dokumencie dotyczącym kontaktów serwisowych i warunków gwarancji lub na naszej stronie internetowej.
20.1 Numer produktu (E-Nr.), numer fabryczny (FD) i numer porządkowy (Z-Nr.)
Numer produktu (E-Nr.), numer fabryczny (FD) i numer porządkowy (Z-Nr.) znajdują się na tabliczce znamionowej urządzenia.
Tabliczka znamionowa znajduje się zależnie od modelu:
■ na wewnętrznej stronie drzwi.
■ na wewnętrznej stronie klapy konserwacyjnej.
■ na tylnej stronie urządzenia.
Dane urządzenia i numer telefonu serwisu można zanotować oddzielnie, aby zapewnić sobie do nich szybki dostęp.
20.2 Gwarancja AQUA-STOP
Oprócz uprawnień gwarancyjnych w stosunku do sprzedawcy urządzenia wynikających z umowy sprzedaży i dodatkowo do naszej gwarancji producenckiej zapewniamy świadczenia odszkodowawcze w opisanych niżej sytuacjach.
■ W razie wystąpienia szkód spowodowanych przez wodę wskutek usterki systemu AquaStop wypłacamy odszkodowania konsumentom prywatnym. W celu zabezpieczenia przed szkodami spowodowanymi wyciekiem wody urządzenie musi być ciągle podłączone do sieci elektrycznej.
■ Gwarancja odszkodowawcza obo-wiązuje przez cały okres użytkowa-nia urządzenia.
- Warunkiem skorzystania z uprawnień gwarancyjnych jest prawidłowe ustawienie i podłączenie urządzenia z systemem AquaStop w sposób zgodny z naszą instrukcją; obejmuje ona także prawidłowo zamontowane przedłużenie systemu
pl Parametry zużycia
AquaStop (oryginalne akcesoria dodatkowe). Nasza gwarancja nie obejmuje wadliwych przewodów dopływowych i armatur do poziomu przyłącza systemu AquaStop w zaworze wody.
- Urządzenia wyposażone w system AquaStop nie wymagają general-
nie nadzorowania podczas pracy lub zabezpieczania po pracy przez zamknięcie zaworu wody. Zawór wody należy zakręcać tylko w przypadku dłuższej nieobecności w mieszkaniu, np. kilkutygodniowego urlopu.
21 Parametry zużycia
Następujące informacje podane zostały zgodnie z dyrektywą Ekodesign UE. Podane wartości dla innych programów jako Eco 40-60 są jedynie punktem odniesienia i zostały określone na podstawie obowiązującej normy EN60456.
| Program Zala-dunek (kg) | Czas trwania progra-mu (h:min) ^1 | Zużycie energii (kWh/cykl) ^1 | Zużycie wody (l/cykl) ^1 | Maksymalna tempe-ratura (°C) 5 min ^1 | Prędkość obroto-wa wi-rowa-nia (w obr./min) ^1 | Wilgot-ność resztko-wa (%) ^1 |
| Eco 40-60 ^2 | 9,0 3:48 | 0,718 69,0 | 35 1257 | 53,00 | ||
| Eco 40-60 ^2 | 4,5 2:50 | 0,316 | 47,0 | 26 1400 | 53,00 | |
| Eco 40-60 ^2 | 2,5 2:40 | 0,173 | 37 23 | 1400 | 53,00 | |
| Bawełna 20 °C | 9,0 3:21 | 0,450 | 93,0 | 24 1400 | 50,00 | |
| Bawełna 40 °C | 9,0 3:25 | 1,120 | 93,0 | 42 1400 | 50,00 | |
| Bawełna 60 °C | 9,0 3:25 | 1,950 | 93,0 | 64 1400 | 50,00 | |
| Bawełna 40 °C + Pra-nie wstepne | 9,0 3:55 | 1,200 | 101,0 | 42 1400 | 50,00 | |
| Syntetyki 40 °C | 4,0 2:30 | 0,750 | 58,0 | 44 1200 | 35,00 | |
| Program Zała-dunek (kg) | Czas trwania progra-mu (h:min) ^1 | Zużycie energii (kWh/cykl) ^1 | Zużycie wody (l/cykl) ^1 | Maksymalna tempe-ratura (°C) 5 min ^1 | Prędkość obroto-wa wi-rowa-nia (w obr./min) ^1 | Wilgot-ność resztko-wa (%) ^1 |
| Mix szybki 40 °C | 4,0 1:05 | 0,660 43,0 | 42 1400 | 50,00 | ||
| Wełna 30 °C | 2,0 0:41 | 0,210 41,0 | 23 800 | 30,00 |
22 Dane techniczne
| Wysokość urządzenia | 84,5 cm |
| Szerokość urządzenia | 59,8 cm |
| Głębokość urządzenia | 59,0 cm |
| Głębokość urządzenia z zasmniętymi drzwiami | 64,8 cm |
| Głębokość urządzenia z otwartymi drzwiami | 109,0 cm |
| Masa 75,6 kg | |
| Maksymalny wsad | 9,0 kg |
| Napięcie siecio-we | 220-240 V,50-60 Hz |
| Minimalna wartość zabez- | 10 A |
| pieczenia instala-cji | |
| Moc znamionowa 2300 W | |
| Pobór mocy Tryb ozuwania(standby): 0,50■ Urządzenie nie jest wyłączone: 0,50 W■ Czas do mo-mentu ustawie-nia się trybu go-towości w sieci (Wi-Fi): 5 min■ Tryb czuwania przy podłącze-niu do sieci (Wi-Fi): 2,00 W | |
| Ciśnienie wody Co najmniej:100 kPa (1 bar)■ Maksymalnie: 1000 kPa (10 bar) | |
| Długość węża doprowadzające-go wodę | 150 cm |
Długość węża 150 cm odprowadzające- go wodę
Długość przewo- 160 cm du zasilającego
Ten produkt zawiera źródła światła klasy energetycznej F. źródła światła są dostępne jako część zamienna i mogą być wymieniane tylko przez przeszkolony i wykwalifikowany personel.
Więcej informacji na temat posiada-nego modelu można znaleźć w Inter-necie na https://eprel.ec.europa.eu/qr/1121202 ^1 . Ten adres internetowy zawiera link do oficjalnej unijnej bazy danych produktów EPREL.
22.1 Informacje o oprogramowaniu wolnym i otwartym
Ten produkt zawiera komponenty programowe, które są licencjonowane przez właścicieli praw autorskich jako oprogramowanie wolne lub otwarte.
Informacje dotyczące odpowiednich licencji są zapisane w urządzeniu AGD. Dostęp do informacji dotyczą- cych licencji jest też możliwy za pośrednictwem aplikacji Home Connect: „Profil -> Informacje prawne -> Informacje dotyczące licencji“.² Informacje dotyczące licencji można też pobrać ze strony dedykowanej odpowiedniej marce produktów. (Proszę znaleźć na stronie dedykowanej produktowi model posiadanego urządzenia i dalsze dokumenty.) Alternatywnie odpowiednie informacje można uzyskać pod adresem ossrequest@bshg.com albo od firmy BSH Hausgeräte GmbH, Carl-Wery-Str. 34, D-81739 München.
Kod źródłowy jest udostępniany na żądanie.
Odpowiednie żądanie należy wysłać na adres ossrequest@bshg.com albo na adres BSH Hausgeräte GmbH, Carl-Wery-Str. 34, D-81739 München. Temat: „OSSREQUEST“
Koszty opracowania zapytania będą fakturowane klientowi. Oferta ta jest ważna w ciągu trzech lat od daty zakupu urządzenia wzgl. co najmniej przez okres, przez który producent zapewnia dostępność pomocy technicznej i części zamiennych dla tego urządzenia.
23 Deklaracja zgodności
BSH Hausgeräte GmbH oświadcza niniejszym, że urządzenie wyposażone w funkcję Home Connect spełnia istotne wymagania oraz pozostałe właściwe postanowienia dyrektywy 2014/53/EU.
Pełny tekst deklaracji zgodności RED jest dostępny w Internecie pod adresem www.bosch-home.com na stronie poświęconej urządzeniu w zakładce zawierającej dokumenty dodatkowe.
CE
2,4-GHz-pasmo (2400–2483,5 MHz): maks. 100 mW
Sieć bezprzewodowa 5 GHz (Wi-Fi): Wyłącznie do użytku wewnątrz pomieszczeń.
| AL | BA | MD | ME | MK | RS | UK | UA |
| Sieć bezprzewodowa 5 GHz (Wi-Fi): Wyłącznie do użytku wewnątrz pomiesz-czeń. | |||||||
- Dodatkowe informacje i objaśnienia są dostępne online. Ze-skanuj kod QR na stronie tytułowej.
- Spis treści
- Bezpieczeństwo ...... 3
- Zapobieganie szkodom materialnym .... 10
- Ochrona środowiska i oszczędność 11
- Ustawianie i podłączanie ..... 11
- Przed pierwszym użyciem ..... 16
- Poznawanie urządzenia ..... 17
- Środki piorące i pielęgnacyjne 29
- Podstawowy sposób obstugi 30
- Zabezpieczenie przed dzieć- mi 33
- Home Connect 33
- Ustawienia podstawowe ..... 35
- Czyszczenie i pielęgnacja ..... 36
- Usuwanie usterek 41
- Transport, przechowywanie i utylizacja 47
- Serwis 49
- Parametry zużycia 50
- Dane techniczne 51
- Deklaracja zgodności ..... 52
- Bezpieczeństwo
- Wskazówki ogólne
- Użytkowanie zgodne z przeznaczeniem
- Ograniczenie grupy użytkowników
- Bezpieczna instalacja
- ⚠ OSTRZEŻENIE – Ryzyko porażenia prądem!
- ⚠ OSTRZEŻENIE – Ryzyko pożaru!
- ⚠ OSTRZEŻENIE – Ryzyko odniesienia obrażeń ciała!
- pl Bezpieczeństwo
- ⚠ OSTRZEŻENIE – Ryzyko uduszenia się!
- ⚠ WAŻNE – Ryzyko odniesienia obrażeń ciała!
- ⚠ WAŻNE – Ryzyko skaleczenia!
- Bezpieczne użytkowanie
- ⚠️ OSTRZEŻENIE – Ryzyko porażenia prądem!
- ⚠ OSTRZEŻENIE – Ryzyko uszczerbku na zdrowiu!
- ⚠️ OSTRZEŻENIE – Ryzyko uduszenia się!
- ⚠ OSTRZEŻENIE – Ryzyko zatrucia!
- ⚠ OSTRZEŻENIE – Ryzyko wybuchu!
- ⚠ WAŻNE – Ryzyko oparzenia!
- ⚠ WAŻNE – Ryzyko oparzeń chemicznych!
- Bezpieczne czyszczenie i konserwacja
- Zapobieganie szkodom materialnym
- UWAGA
- Ochrona środowiska i oszczędność
- Usuwanie opakowania
- Oszczędzanie energii i za- sobów naturalnych
- Tryb oszczędzania energii
- Ustawianie i podłącza- nie
- Rozpakowywanie urządzenia
- pl Ustawianie i podłączanie
- Zakres dostawy
- Wymagania dotyczące miejsca ustawienia
- ⚠ OSTRZEŻENIE Ryzyko porażenia prądem!
- ⚠ OSTRZEŻENIE Ryzyko odniesienia obrażeń ciała!
- Miejsce ustawie- Wymagania nia
- Demontaż zabezpieczeń transportowych
- Uwagi
- Podłączanie urządzenia
- Podłączanie węża doprowadzającego wodę
- ⚠ OSTRZEŻENIE
- Ryzyko porażenia prądem!
- Rodzaje przyłączy odpływu wody
- Podłączanie urządzenia do sieci elektrycznej
- Wypoziomowanie urządzenia
- pl Przed pierwszym użyciem
- Przed pierwszym użyciem
- Uruchamianie cyklu prania bez tekstyliów
- Poznawanie urządzenia
- Urządzenie
- pl Poznawanie urządzenia
- Szufladka na środki piorące
- Pulpit obsługi
- Programy → Strona 24
- Logika obsługi
- Włączanie i wyłączanie wyświetlania dodatkowych przycisków
- Zmiana wartości ustawienia
- Wyświetlacz
- pl Wyświetlacz
- Przyciski
- Programy
- Akcesoria
- Pranie
- Przygotowanie prania
- Symbole dotyczące pielęgnacji tkanin na metkach
- Środki piorące i piełęgnacyjne
- Podstawowy sposób obsługi
- Włączanie urządzenia
- Ustawianie programu
- Ustawianie programów dodatkowych
- Zapisywanie ustawień programu
- Otwieranie drzwi
- Wkładanie prania
- Wkładanie dozownika
- Używanie dozownika
- Wymagania
- pl Podstawowy sposób obsługi
- Wsypywanie/wlewanie środka piorącego i pielęgnacyjnego
- Włączanie programu
- Namaczanie prania
- Dokładanie prania
- Przerwanie programu
- Kontynuowanie programu w przypadku ustawienia Wirowanie stop
- Wyjąć pranie
- Przełączyć urządzenie w tryb czuwania (standby)
- Zabezpieczenie przed dziećmi
- Aktywacja zabezpieczenia przed dziećmi
- Dezaktywacja zabezpieczenia przed dziećmi
- Home Connect
- pl Home Connect
- Konfiguracja Home Connect
- Dezaktywacja Wi-Fi na urządzeniu
- Aktywacja Wi-Fi na urządzeniu
- Instalacja aktualizacji oprogramowania
- Resetowanie ustawień sieciowych urządzenia
- Zdalne włączanie
- Aktywacja zdalnego włączania
- Dezaktywacja funkcji zdalnego włączania
- Zdalna diagnostyka
- Ochrona danych
- Ustawienia podstawowe
- pl Czyszczenie i pielęgnacja
- Przegląd ustawień pod- stawowych
- Zmiana ustawień podsta- wowych
- Czyszczenie i pielę- gnacja
- Czyszczenie bębna
- ⚠ WAŻNE
- Ryzyko odniesienia obrażeń ciała!
- Czyszczenie szufladki na środki piorące
- Czyszczenie pompy wody
- Opróżnianie pompy wody
- ⚠ WAŻNE – Ryzyko oparzenia!
- Czyszczenie pompy wody
- Czyszczenie kołnierza gu- mowego
- Usuwanie usterek
- OSTRZEŻENIE
- Usterka Przyczyna i rozwiązanie problemu
- Odblokowanie awaryjne
- Odblokowanie drzwi
- Ponowne uruchomienie urządzenia.
- Transport, przecho- wywanie i utylizacja
- Demontaż urządzenia
- Montaż zabezpieczeń transportowych
- Ponowne uruchomienie urządzenia
- Utylizacja zużytego urządzenia
- Ryzyko uszczerbku na zdrowiu!
- Serwis
- Numer produktu (E-Nr.), numer fabryczny (FD) i numer porządkowy (Z-Nr.)
- Gwarancja AQUA-STOP
- pl Parametry zużycia
- Parametry zużycia
- Informacje o oprogramowaniu wolnym i otwartym
- Deklaracja zgodności
- CE
Marka : BOSCH
Model : WGB2440EPL
Kategoria : Pralka
