INSTRUKCJA OBSŁUGI Free H1 Novox

Instrukcje bezpieczeństwa

1. Przeczytaj poniższą instrukcję.

2. Zachowaj instrukcję.

3. Przestrzegaj wszystkich ostrzeżeń zawartych w instrukcji.

4. Postępuj zgodnie z instrukcjami.

5. Do czyszczenia używaj suchej tkaniny.

6. Nie zasłaniaj żadnych otworów wentylacyjnych.

7. Zainstaluj urządzenie zgodnie z zaleceniami producenta

8. Nie umieszczaj urządzenia w pobliżu źródeł ciepła takich jak grzejniki, wzmacniacze i inny generatory energii cieplnej.

9. Urządzenie powinno być podłączone do gniazdka z poprawnie odprowadzonym uziemieniem.

10. Nie lekceważ przeznaczenia oraz stosowania spolaryzowanych wtyczek oraz wtyczek z uziemieniem. Spolaryzowana wtyczka posiada dwa styki o różnych kształtach. Uziemiona wtyczka posiada trzy złącza – jedno z nich pełni funkcję uziemienia, zapewniając bezpieczeństwo użytkownika. Jeżeli dostarczone przewody posiadają wtyczki niezgodne ze standardem w Twoim kraju, skontaktuj się z elektrykiem w celu ich dopasowania.

11. Chroń przewód zasilający przed nadepnięciem lub przyciśnięciem, szczególnie w okolicach wtyczek oraz miejscach łączenia z urządzeniem.

12. Używaj jedynie akcesoriów dostarczanych przez producenta.

13. Używaj wózków, statywów, wsporników proponowanych przez producenta lub dołączonych do zestawu. W przypadku korzystania z wózka, zachowaj szczególną ostrożność przy przemieszczaniu.

14. Odłącz zasilanie urządzenia w trakcie burzy oraz gdy nie zamierzasz go używać przez dłuższy czasu.

15. W przypadku uszkodzenia przewodu zasilającego, wtyczki, upadku przedmiotów na urządzenie, upadku sprzętu – BEZWGLĘDNIE skontaktuj się z wykwalifikowanym serwisem.

16. OSTRZEŻENIE: Aby zredukować ryzyko porażenia prądem, nie wystawiaj urządzenia na bezpośrednie działanie deszczu i wilgoci.

17. Złącze zasilające (gniazdo oraz przewód) powinno być łatwo dostępne w celu awaryjnego rozłączenia.

18. Podłączaj urządzenie jedynie do źródeł o parametrach: 100/120V 220/240V 50/60Hz

19. Serwis jest wymagany w przypadku każdego uszkodzenia aparatury: uszkodzenie izolacji przewodu zasilającego (i) lub wtyczki, wyłanie płynu lub wpadnięcie przedmiotów do wnętrza obudowy urządzenia, wystawienie urządzenia na działanie deszczu lub (i) wilgoci, upadek urządzenia z wysokości bądź uszkodzenie obudowy, nieprawidłowa praca urządzenia lub niekontrolowane zmiany pracy urządzenia.

INSTRUKCJA OBSŁUGI

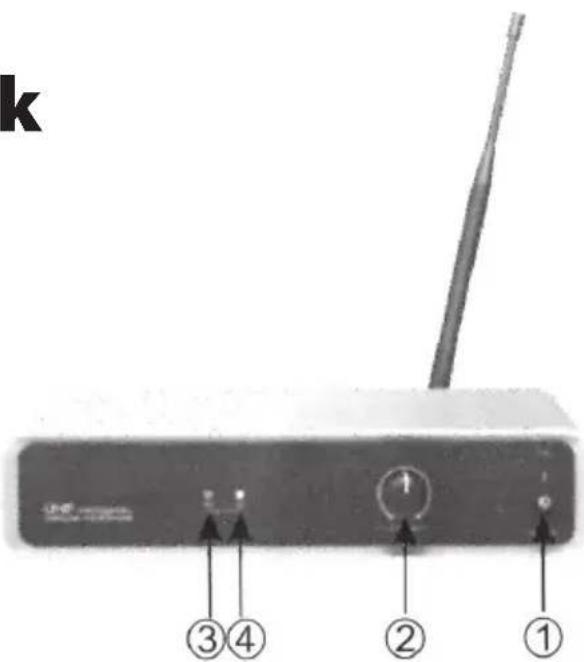

Odbiornik

Panel przedni

1) Włącznik
2) Pokrętło regulacji głośności
3) RF-A
4) AF-A

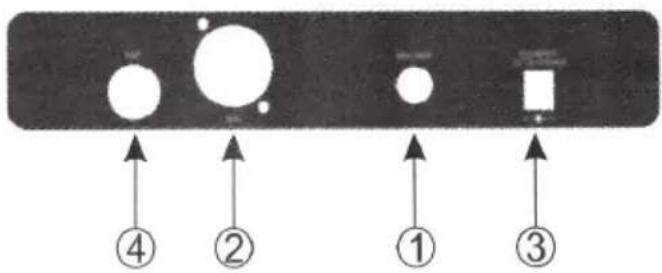

Panel tylny

1) Wyjście niezbalansowane
2) Wyjście zbalansowane
3) Gniazdo zasilacza
4) Antena

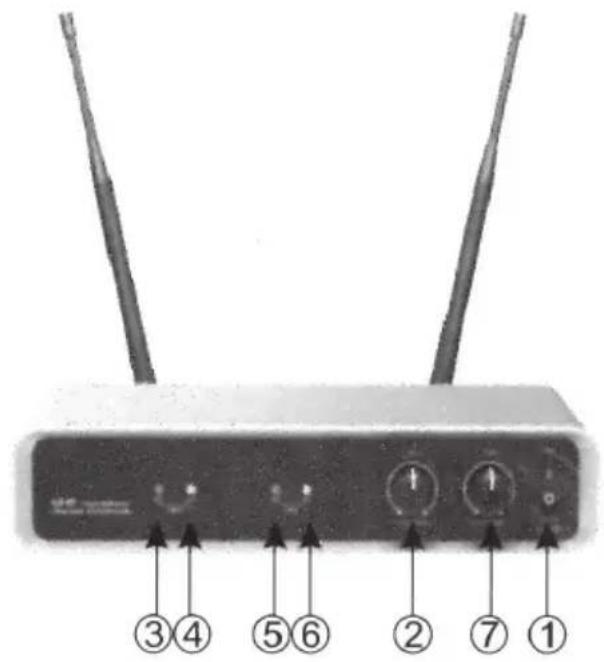

Odbiornik

Panel przedni

1) Włącznik
2) Pokrętło regulacji głośności A
3) RF-A
4) AF-A

5) AF-B
6) RF-B
7) Pokrętło regulacji głośności B

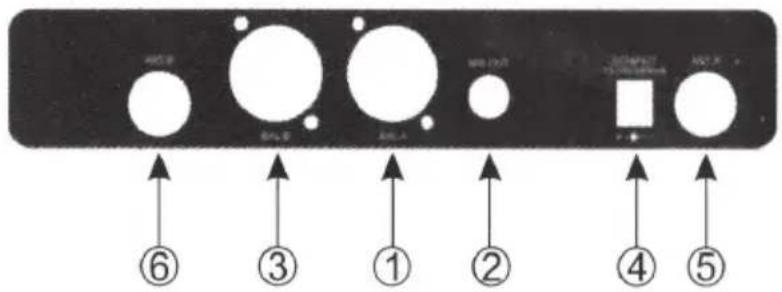

Panel tylny

1) Wyjście zbalansowane A
2) Wyjście niezbalansowane
3) Wyjście zbalansowane B.

Nadajnik typu bodyback MIC Nadajnik ręczny MIC

1) Moduł mikrofonu

2) Dioda zasilania

3) Włącznik

4) Pokrywa baterii

5) Antena

6) Klips nadajnika

Uwaga: gdy dioda zasilania świeci na czerwono, bateria jest rozładowana, gdy świeci na zielono, bateria jest naładowana, gdy nie ma światła, oznacza to, że mikrofon jest wyłączony.

Eksploatacja:

1) Włóż baterie.

2) Włącz mikrofon przez przesunięcie przycisku w pozycję ON.

3) Kiedy skończysz, zmień pozycję włącznika na OFF.

4) Jeśli masz zamiar nie używać mikrofonu przez dłuższy czas, wyciągnij baterie by zapobiec niszczeniu urządzenia.

Odbiornik

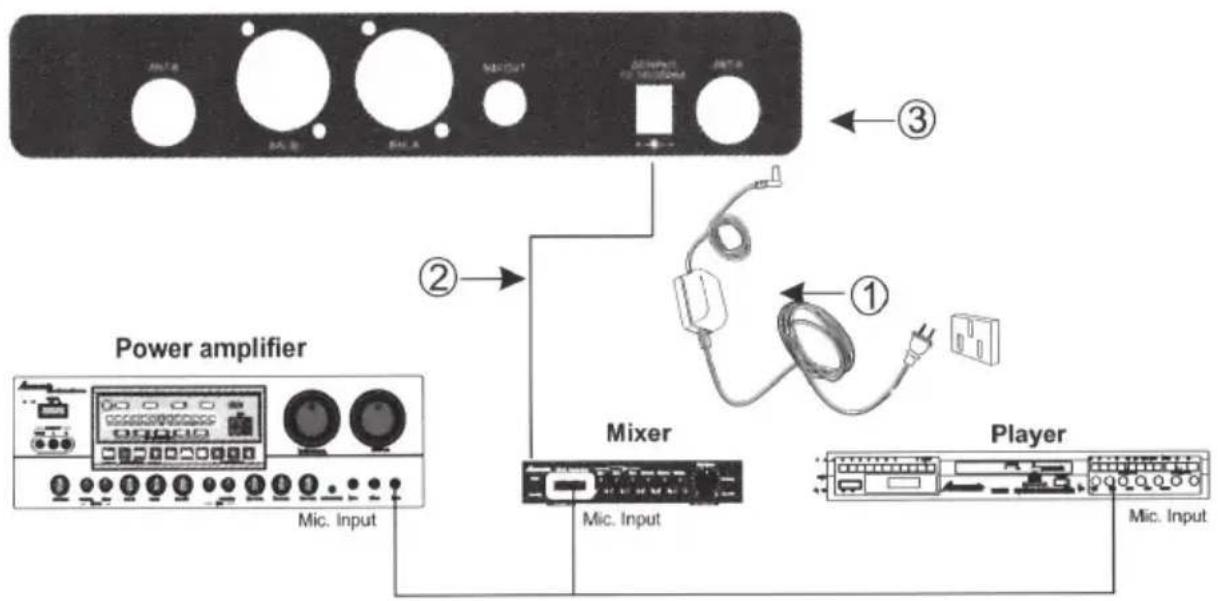

Instalacja

1. Podłącz zasilacz do urządzenia, a następnie do źródła prądu 110V/220V
2. Podłącz jeden koniec kabla do wyjścia UNBALANCE AUDIO OUTPUT (MIX) a drugi koniec do miksera karaoke. Jeśli używasz BALANCE AUDIO OUTPUT, użyj kabla XLR na XLR.
3. Zainstaluj antenę w każdym gnieździe antenowym na tylnym panelu, następnie zamontuj ją w taki sposób, aby była skierowana prostopadle to ziemi.
4. Otwórz mikforon/ pokrywę bodypack, aby sprawdzić czy są baterie. Jeżeli nie, włóż baterie do mikrofonów tak, aby ujemny i dodatni koniec baterii odpowiadał oznaczeniom na mikrofonie. Zamknij mikrofon/bodypak po włożeniu baterii.

Parametry

Odbiornik

Kanał Podwójny
Zakres częstotliwości 500-980MHz, w zależności od otoczenia
Przesył sygnału Technologia PLL
Tryb modulacji Cyfrowa
Czułość częstotliwości Wejście 6dBpV, S/N>80dB
Zakres pracy	W linii prostej 60m. Uwaga: Rzeczywisty zasięg zależy od pochła-niania sygnału RF oraz zakłóceń.
Antena Wszechstronność podwójnej anteny, jest wybierana automatycznie.
Przetwarzanie dźwięku	Moduł audio ADC i DAC, 8-pasmowy korektor
Wszechstronność T.H.D. <0.5% @ 1KHz
Wymiary (mm) 205(L)x 43(H) x 169(D)

Nadajnik

Nadajnik Bezprzewodowy mikrofon ręczny. Mikrofon typu body-pack
Przesył sygnału Technologia PLL Technologia PLL
Zakres częstotliwości fali nośnej	500-980MHz, w zależności od otoczenia	470-932MHz, w zależności od otoczenia
Moc nadajnika	13dB	10mW
Pobór mocy	Standard 130mA	Standard 130mA
Wyświetlacz	LED	LED

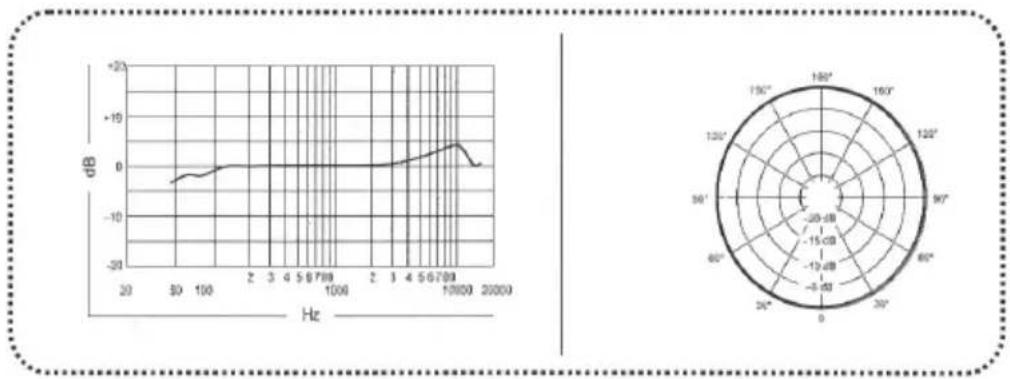

Pasma

Rozwiązywanie problemów

Problem Prawdopodobny powód Rozwiązanie
Brak dźwięku	Włącznik jest w pozycji OFFUrządzenie nie jest podłączone do zasilaniaSłabe połączenie zasilania prądu stałego	Zmień pozycję włącznika na ONPodłącz urządzenie do zasilaniaSprawdź czy zasilacz jest podłączony prawidłowo
Mikrofon nie działa; diody zapalone	Nadajnik jest poza zasięgiemMikrofon jest wyłączonyMikrofon jest wyciszonyBaterie nie są włożone właściwieOdbiornik nie jest podłączony do wzmacniacza, miksera	Używaj urządzenia w określonym obszarzeWłącz mikrofonZwiększ głośność mikrofonuWóż od nowa baterie.Podłącz kabel jack do mikrofonu.
Zniekształcony dźwięk	Dwa mikrofony znajdują sie zbyt blisko siebie.Baterie wyczepują sięZbyt duża głośność mikrofonuZakłócenia od innych fal	Odsuń mikrofon na większą odległośćWymień baterieZmniejsz głośność mikrofonuOddal odbiornik od innego sprzętu elektronicznego.

Zawartość:

Lista części Ilość
Odbiornik 1
Antena 1/2
Mikrofon ręczny 1/2
Kabel 1
Zasilacz prądu stałego 1
Bateria AA 2/4
Instrukcja obsługi 1
Mikrofon bezprzewodowy

Zgodnie z przepisami ustawy z dnia 1 lipca 2005 roku o zużytym sprzęcie elektrycznym i elektronicznym, zabronione jest umieszczanie go łącznie z innymi odpadami. Użytkownik, który zamierza pozbyć się tego produktu, jest zobowiązany do oddania zużytego sprzętu elektrycznego i elektronicznego do punktu zbierania zużytego sprzętu. Punkty zbierania prowadzone są m.in. przez sprzedawców hurtowych i detalicznych tego sprzętu oraz przez gminne jednostki organizacyjne prowadzące działalność w zakresie odbierania odpadów. Powyższe obowiązki ustawowe wprowadzone zostały w celu ograniczenia ilości odpadów powstałych ze zużytego sprzętu elektrycznego i elektronicznego oraz zapewnienia odpowiedniego poziomu zbierania, odzysku i recyklingu zużytego sprzętu. Prawidłowa realizacja tych obowiązków ma znaczenie zwłaszcza w przypadku gdy w zużytym sprzęcie znajdują się składniki niebezpieczne, które mają szczególnie negatywny wpływ na środowisko i zdrowie ludzi.

Co to jest RoHS?

RoHS (restriction of use of certain Hazardous Substances In Electrical and Elektronic Equipment/ Ograniczenie stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym) jest Dyrektywą Unii Europejskiej, która ogranicza 6 niebezpiecznych materiałów w produkcji różnego typu elektronicznych i elektrycznych urządzeń.
