INSTRUKCJA OBSŁUGI Q18 APEXEL

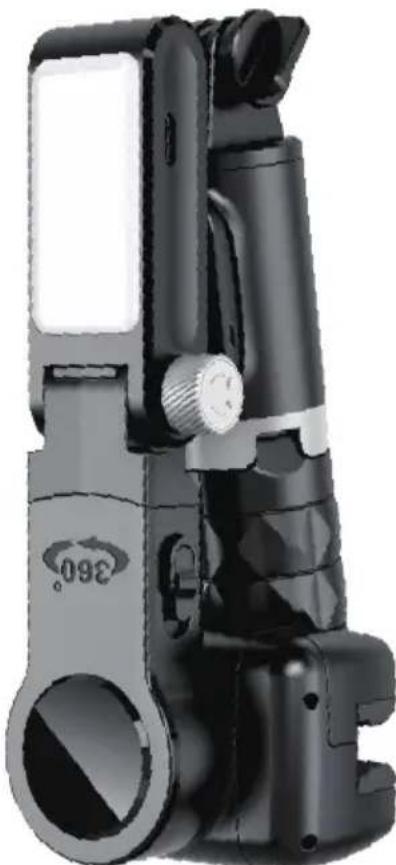

Gimbal/statyw z lampą APEXEL Q18

Instrukcja obsługi

1 Przełącznik zasilania gimbala
2 Port ładowania typu C gimbala
3 Obrót ręczny
4 Dioda wypełniająca
5 Przycisk zasilania/regulacji światła
6 Przycisk blokady gimbala
7 Port ładowania typu-C światła wypełniającego
8 Ręczne dokręcanie śrub
9 Drażek ze stopu aluminium
10 Bezprzewodowy pilot zdalnego sterowania
11 Statyw

Przesuń palcem w góre, aby wyjąć pilot.

Wymiana baterii

Wykręć śrubę. Przesuń pokrywę baterii do góry, aby wymienić baterię.

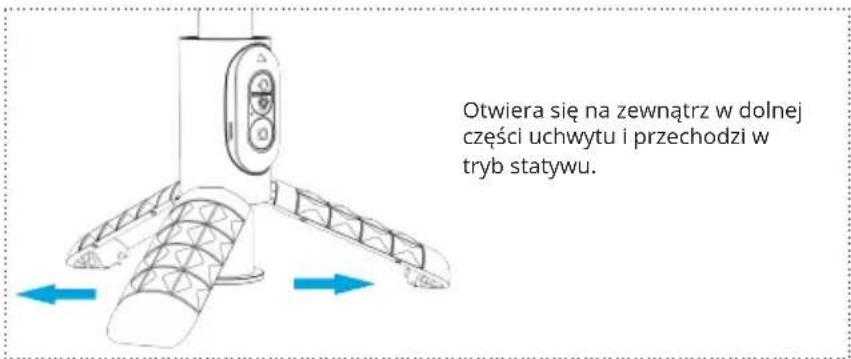

Otwarcie statywu

Połączenie

1. Włączanie: Zamocuj telefon w uchwycie, naciśnij i przytrzymaj włącznik zasilania gimbala przez 2 sekundy, aby go włączyć.
2. Parowanie bezprzewodowe: Wskaźnik świetlny gimbala miga powoli, aby wejść w stan parowania; użyj telefonu komórkowego, aby wyszukać "Gimbal Pro" w celu połączenia, a wskaźnik świetlny jest zawsze włączony po pomyślnym sparowaniu.
3. Aktywacja pilota zdalnego sterowania: Gdy gimbal jest włączony, naciśnij i przytrzymaj przycisk kamery na pilocie zdalnego sterowania przez 2 sekundy, aby go aktywować. Po aktywacji pilota zdalnego sterowania, jeśli nie zostanie wykonana żadna operacja, przejdzie on w stan uśpienia i wyłączy się automatycznie po 10 minutach. Gdy gimbal jest wyłączony, nie można aktywować pilota zdalnego sterowania.
4. Niski pobór mocy: Gdy gimbal jest włączony, kliknij trzykrotnie przełącznik zasilania gimbala, aby wejść/wyjść z trybu niskiego zużycia energii. W trybie niskiego poboru mocy gimbal przestanie działać i pozostanie podłączony.
5. Wyłączanie zasilania: Naciśnij i przytrzymaj przełącznik zasilania gimbala przez 2 sekundy, aby go wyłączyć. W trybie niskiego zużycia energii gimbal wyłączy się automatycznie, nawet jeśli nie jest podłączony lub nie był używany przez 20 minut w stanie podłączonym.

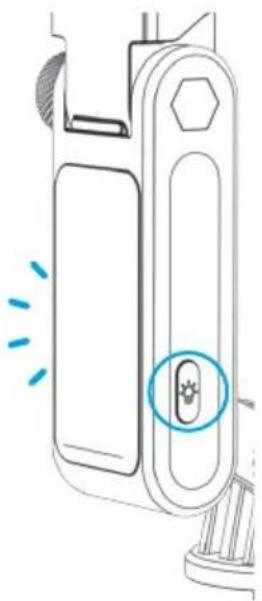

Funkcja światła wypełniającego

Działanie światła wypełniającego

Przytrzymanie: przełączanie urządzenia

Kliknięcie: dostosowanie trybu światła i jasności / włączenie trybu lampy błyskowej

Podwójne naciśnięcie: włączenie trybu lampy błyskowej

Tryb oświetlenia:

Światło białe: Miękkie, Średnie, Jasne;

Ciepłe światło: Miękkie, Średnie, Jasne;

Światło naturalne: Miękkie, Średnie, Jasne.

*W dowolnym momencie naciśnij i przytrzymaj przycisk zasilania, aby wyłączyć światła i zapamiętać

Liczba białych świateł: 7

Liczba ciepłych świateł: 7

Temperatura barwowa światła białego: 6500K; 40 lm; Moc: 0,6W

Temperatura barwowa ciepłego światła: 3000K; 40 lm; Moc: 0,6W

Temperatura barwowa światła mieszanego: 4283K; 60 lm; Moc: 1,2W

Pojemność akumulatora: 400mAh

Pobór mocy: 1.2W

Prąd ładowania/prąd wejściowy: 0,5A

Prąd roboczy/prąd wyjściowy: 0.3A

Zeskanuj kod, aby obejrzeć film przedstawiający użytkowanie światła wypełniającego

Użycie gimbala

Zamontuj telefon na środku uchwytu na telefon i zachowaj równowagę, naciśnij i przytrzymaj przycisk zasilania przez 5 sekund, aby włączyć, i 3 sekundy, aby wyłączyć.

(Uwaga: obiektyw telefonu i przycisk zasilania muszą znajdować się po tej samej stronie).

Gdy gimbal przejdzie w tryb niskiego poboru mocy, pociągnij pierścień blokady na zewnątrz, przesuń w górę, aby zablokować gimbal i przekształcić go w selfie stick. (Uwaga: przywróć pierścień blokady, aby go zablokować.)

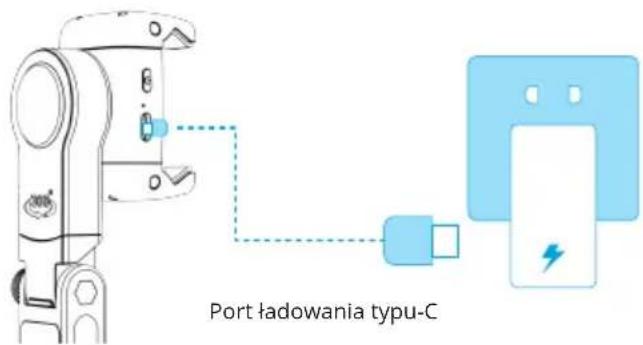

Ładowanie gimbala

Gdy moc gimbała jest zbyt niska, jeśli nie jest on podłączony, czerwone światło będzie migać powoli, aby przypomnieć, a jeśli jest podłączony, czerwone światło będzie zawsze włączone. W tym momencie do ładowania należy użyć kabla ładującego typu C. Czerwone światło jest zawsze włączone podczas procesu ładowania i gaśnie po jego zakończeniu.

Pilot zdalnego sterowania

Zeskanuj kod, aby

obejrzeć film

instruktażowy

dotyczący gimbala.

Kliknięcie: Zmiana trybu poziomego i pionowego

Przytrzymanie: Tryb prawego obrotu

Podwójne kliknięcie: Tryb Spinshot

Kliknięcie: Tryb POV

Przytrzymanie: Tryb lewego obrotu

Podwójne kliknięcie: Tryb Spinshot 260

Przytrzymanie: Włączenie/wyłączenie pilota

Kliknięcie: Zrób zdjęcie

Tryb gimbala biurkowego

Zeskanuj kod, aby obejrzeć film
instruktażowy gimbala biurkowego.

Kliknięcie: Lekki obrót w lewo

Przytrzymanie: Kontynuacja obrotu w lewo

Podwójne kliknięcie: Włączenie śledzenia twarzy

Kliknięcie: Lekki obrót w prawo

Przytrzymanie: Obrót w lewo

Podwójne kliknięcie: Włącz śledzenie twarzy

Przytrzymanie: Włączanie/wyłączanie pilota

Kliknięcie: Robienie zdjęć

Uwaga: Tryb śledzenia twarzy można skutecznie włączać i wyłączać tylko po wejściu do interfejsu fotografowania aplikacji.

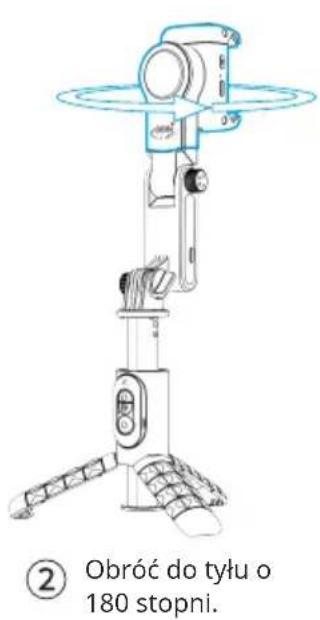

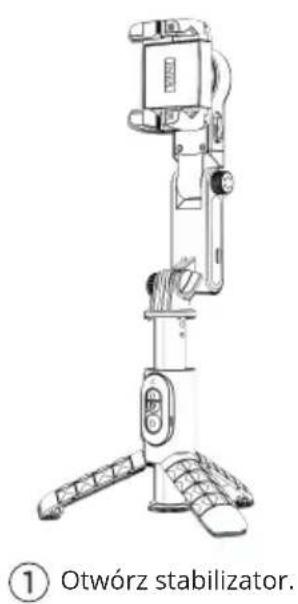

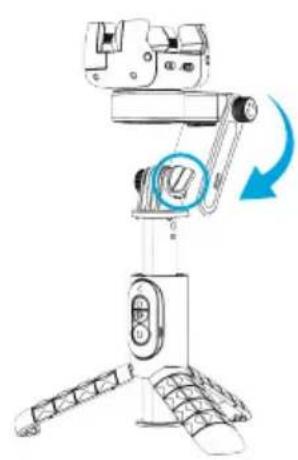

Tryb zmiany

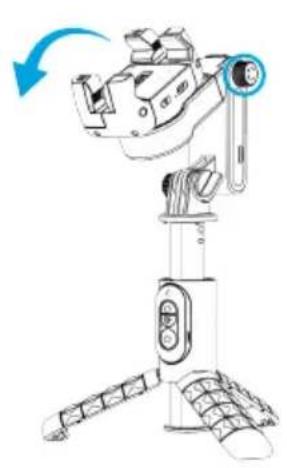

③ Użyj blokady gimbala, aby go wyregulować, a następnie zablokuj.

④ Użyj blokady gimbala, aby go wyregulować, a następnie zablokuj.

Zeskanuj kod, aby obejrzeć film instruktażowy trybu zmiany.

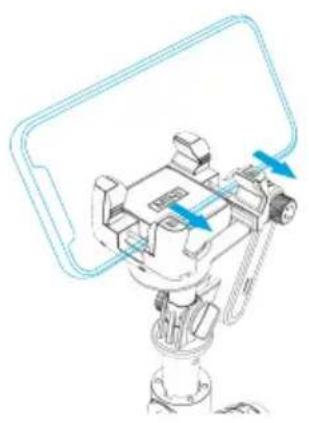

⑤ Użyj boku telefonu, aby podeprzeć i popchnąć klips.

⑥ Trzymaj telefon mocno na uchwycie.

Najpierw umieść statyw na równej powierzchni, a następnie podnieś gimbal i podłącz pilota zdalnego sterowania, a następnie użyj pilota zdalnego sterowania z telefonem komórkowym w razie potrzeby.

Wskazówka:

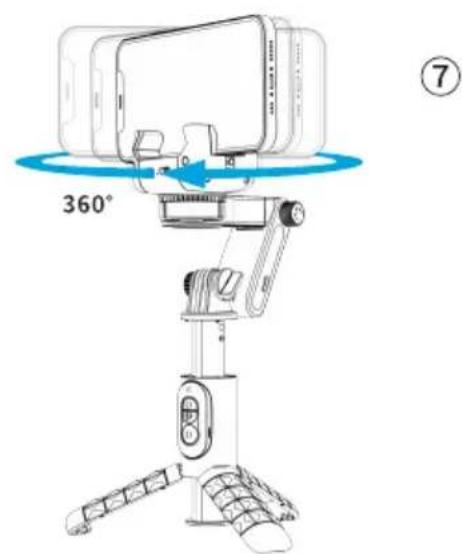

Kliknij dwukrotnie przycisk zasilania gimbala. Gimbal automatycznie obróci się o 360°, a następnie kliknij / kliknij dwukrotnie ponownie, aby zatrzymać obrót. (Możesz także kliknąć / na pilocie zdalnego sterowania, aby zatrzymać obrót)

Specyfikacja

Główny materiał: ABS + stop aluminium

Długość po złożeniu: 155 mm

Rozszerzona długość: 700 mm

Rozmiar produktu:155x75x66mm

Waga produktu:250g

Bateria zdalnego sterowania: CR1632 (wymienna)

Port ładowania: Typ C

Bateria gimbala: 500 mAh

Napięcie robocze: 3,7 V

Uchwyt montażowy: 43-84 mm (gimbal) / 6,7-16,6 mm (gimbal biurkowy)

(Baterie nie mogą być narażone na działanie promieni słonecznych, ognia lub podobnego przegrzania.)

Uwaga:

* Selfie Stick kompatybilny z systemami Android 4.4 i nowszymi oraz iOS 5.1 i nowszymi (jeśli zmienisz systemową "funkcję przycisku głośności" w opcji aparatu w telefonie, pamiętaj, aby zmienić ją na domyślną lub "zrób zdjęcie", aby selfie stick działał).

* Klips musi być mocno trzymany, gdy telefon jest zaciśnięty.

1. Tryb stabilizatora gimbala: najlepsze zastosowanie w 3 drążkach

2. Tryb Selfie Stick: zalecane jest użycie 6 drążków

UPROSZCZONA DEKLARACJA ZGODNOŚCI UE

Shenzhen Apexel Technology CO.,LTD niniejszym oświadcza, że typ urządzenia radiowego [Gimbal/ statyw z lampą APEXEL Q18] jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: https://files.innpro.pl/APEXEL

Częstotliwość radiowa: 2400-2483,5 MHz

Maksymalna moc częstotliwości radiowej: ≤20 dBm

Ochrona środowiska

Zużyty sprzęt elektroniczny oznakowany zgodnie z dyrektywą Unii Europejskiej, nie może być umieszczany łącznie z innymi odpadami komunalnymi. Podlega on selektywnej zbiórce i recyklingowi w wyznaczonych punktach. Zapewniając jego prawidłowe usuwanie, zapobiegasz potencjalnym, negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego. System zbierania zużytego sprzętu zgodny jest z lokalnie obowiązującymi przepisami ochrony środowiska dotyczącymi usuwania odpadów. Szczegółowe informacje na ten temat można uzyskać w urzędzie miejskim, zakładzie oczyszczania lub sklepie, w którym produkt został zakupiony.

Produkt spełnia wymagania dyrektyw tzw. Nowego Podejścia Unii Europejskiej (UE), dotyczących zagadnień związanych z bezpieczeństwem użytkowania, ochroną zdrowia i ochroną środowiska, określających zagrożenia, które powinny zostać wykryte i wyeliminowane.

Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi, stworzonej przez producenta.

Szczegółowe informacje o warunkach gwarancji dystrybutora / producenta dostępne na stronie internetowej https://serwis.in-npro.pl/gwarancja

Produkt należy regularnie konserwować (czyścić) we własnym zakresie lub przez wyspecjalizowane punkty serwisowe na koszt i w zakresie użytkownika. W przypadku braku informacji o koniecznych akcjach konserwacyjnych cyklicznych lub serwisowych w instrukcji obsługi, należy regularnie, minimum raz na tydzień oceniać odmiennosć stanu fizycznego produktu od fizycznie nowego produktu. W przypadku wykrycia lub stwierdzenia jakiekolwiek odmienności należy pilnie podjąć kroki konserwacyjne (czyszczenie) lub serwisowe. Brak poprawnej konserwacji (czyszczenia) i reakcji w chwili wykrycia stanu odmienności może doprowadzić do trwałego uszkodzenia produktu. Gwarant nie ponosi odpowiedzialności za uszkodzenia wynikające z zaniedbania.

Importer:

44-200 Rybnik, Polska

tel. [phone]

[e-mail]

www.innpro.pl
