DED7440 - Niekategoryzowane DEDRA - Bezpłatna instrukcja obsługi

Marka	DEDRA
Model	DED7440
Typ urządzenia	Pistolet natryskowy wysokociśnieniowy
Maksymalne ciśnienie robocze	3600 psi (24,8 MPa / 248 bar)
Waga	380 g
Otwór montażowy	1/4 cala
Filtr wewnętrzny	60 oczek
Zakres temperatur pracy	4–46 °C
Blokada spustu	Tak, przycisk bezpieczeństwa
Rodzaje filtrów (wg tabeli)	180 oczek (czerwony), 100 (żółty), 50 (biały), 30 (zielony)
Rodzaje dysz (orientacyjnie)	.011–.017 cala (0,28–0,43 mm)
Zastosowanie	Malowanie natryskowe farb, lakierów, bejc, podkładów, emulsji
Bezpieczeństwo	Ryzyko wybuchu, wytryśnięcia płynu, odrzutu – patrz instrukcja
Czyszczenie	Po użyciu spuścić ciśnienie, przepłukać odpowiednim środkiem
Smarowanie	Blokadę spustu smarować olejem bezsilikonowym
Okres gwarancji	24 miesiące od daty zakupu

Często zadawane pytania - DED7440 DEDRA

Jak podłączyć pistolet DED7440 do pompy wysokiego ciśnienia?

Przed podłączeniem upewnij się, że pompa jest wyłączona i nie ma w niej ciśnienia. Zablokuj pistolet przyciskiem bezpieczeństwa. Podłącz wąż wysokiego ciśnienia do pompy, a następnie załóż dyszę.

Jak wyczyścić filtr w pistolecie?

Rozkręć rączkę pistoletu (patrz rysunek 2 w instrukcji). Wyjmij filtr i przepłucz go razem z rączką odpowiednim środkiem czyszczącym. Sprawdź, czy gniazdo dyszy i uszczelka nie są uszkodzone.

Jaką dyszę wybrać do farby lateksowej?

Do farb winylowo-lateksowych, akrylowo-lateksowych i innych gęstszych farb zaleca się dysze o rozmiarze .013–.017 cala (0,33–0,43 mm), np. 313, 413, 415, 515, 417, 518. Wymagane ciśnienie to 1700+ PSI.

Co zrobić, gdy pistolet przestaje malować lub zapycha się?

Obróć dyszę w kierunku przeciwnym do strzałki (pozycja czyszczenia) i przepłucz pistolet pod niskim ciśnieniem. Jeśli to nie pomoże, wyjmij i oczyść filtr. Upewnij się, że używasz odpowiedniego filtra do lepkości farby.

Jakie środki ostrożności należy zachować podczas malowania?

Pracuj w dobrze wentylowanym pomieszczeniu, unikaj źródeł zapłonu (iskry, otwarty ogień). Uziemij pistolet, malowany przedmiot i pojemnik z farbą. Nigdy nie celuj pistoletem w siebie ani w inne osoby.

Czy pistolet można używać z farbami na bazie oleju?

Tak, przy zachowaniu odpowiednich środków bezpieczeństwa. Stosuj dysze o rozmiarze .013–.017 cala i ciśnienie co najmniej 1700 PSI. Pamiętaj o uziemieniu i wentylacji.

Jak smarować blokadę spustu?

Od czasu do czasu nałóż niewielką ilość oleju bezsilikonowego na blokadę spustu (patrz rysunek 5 w instrukcji). Zapobiega to zacieraniu się mechanizmu.

Jaka jest gwarancja na pistolet DED7440?

Gwarancja wynosi 24 miesiące od daty zakupu. Obejmuje wady powstałe z przyczyn tkwiących w produkcie. Reklamację należy zgłosić pisemnie w punkcie sprzedaży, dołączając kartę gwarancyjną i dowód zakupu.

Jakie są oznaki uszkodzenia filtra?

Filtr może być zatkany, co objawia się spadkiem ciśnienia lub nierównomiernym natryskiem. Regularnie sprawdzaj filtr i wymieniaj go, jeśli jest uszkodzony lub zbyt brudny.

Czy mogę używać wyższego ciśnienia niż zalecane?

Nie. Nigdy nie przekraczaj maksymalnego ciśnienia podanego na pistolecie (3600 psi). Zbyt wysokie ciśnienie może spowodować uszkodzenie pistoletu lub poważne obrażenia.

INSTRUKCJA OBSŁUGI DED7440 DEDRA

1. Dane techniczne

2. Bezpieczeństwo pracy (użytkowania).

3. Czynności obstługowe

4. Karta gwarancyjna

Podczas pracy urządzeniem zaleca się zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu uniknięcia szkód.

Przed przystąpieniem do eksploatacji urządzenia prosimy uprzejmie o zapoznanie się z treścią Instrukcji Obsługi. Prosimy o zachowanie Instrukcji.

Rygorystyczne przestrzeganie wskazówek i zaleceń zawartych w Instrukcji Obsługi wpłynie na przedłużenie żywotności Państwa przecinarki

2. Dane techniczne

Maksymalne ciśnienie robocze	3600 psi (24,8 MPa, 248 bar)
Waga	380g
Otwór montażowy	1/4 cala
Filtr wewnętrzny	60 oczek
Zakres temperatur pracy	4-46°

3. Bezpieczeństwo pracy

Prosimy uprzejmie o dokładne zapoznanie się z treścią tego rozdziału celem maksymalnego ograniczenia możliwości powstania urazu, bądź wypadku spowodowanego niewłaściwą obsługą, lub nieznajomością Przepisów Bezpieczeństwa Pracy.

Ostrzeżenie! Ryzyko podpalenia lub wybuchu.

1. Rozpuszczalnik i opary farby mogą ulec zapaleniu lub wybuchnąć.

2. Aby zapobiec zapaleniu lub wybuchowi należy:

- używać w dobrze przewietrzonym pomieszczeniu

-unikać wszelkich źródeł podpalenia, takich jak: elektryczność statyczna pochodząca ze sztucznych ubrań, otwartego ognia, palenia papierosów, łuków elektrycznych powstających podczas podłączania i odłączania wtyczki

-uziemić pistolet, obiekty malowane, pojemnik z rozpuszczalnikiem lub farbą

Zagrożenie związane z wytryśnięciem płynu.

3.Spray pod wysokim ciśnieniem lub przecieki mogą spowodować dostanie się płynu do ciała. Jeśli płyn pod wysokim ciśnieniem spowoduje ranę należy skorzystać z pomocy medycznej.

1. Aby zapobiec wytryśnięciu należy:

-zawsze przełączyć spust pistoletu do pozycji uniemożliwiającej naciśnięcie spustu

-przed naprawą uszczelnienia oraz kiedy pistolet nie jest używany należy zawsze spuścić ciśnienie

5.Nigdy nie używaj ciśnienia większego niż to które jest podane ma pistolecie.

1. Nie pozwól aby dzieci używały tego pistoletu.

2. Nigdy nie celuj pistoletem w siebie ani w inne osoby lub zwierzęta.

Zagrożenie rozpryskiwania płynu.

1. Aby zapobiec rozpryskiwaniu się płynu podczas malowania upewnij się czy pistolet jest poprawnie połączony, tzn. w taki sposób, aby przewód giętki był połączony z krućcem od agregatu na „sztywno”.

2. Nie używać pistoletu kiedy:

-blokada spustu (2) jest zniszczona lub jej brak

-brak osłony spustu (3)

-brak dyszy (1) lub dysza jest zniszczona

-jeśli pistolet maluje podczas zablokowania spustu (4)

-pistolet ma przecieki

Ryzyko odrzutu.

Pamiętaj! Pistolet może odrzucić podczas naciśnięcia spustu.

4. Czynności obstługowe

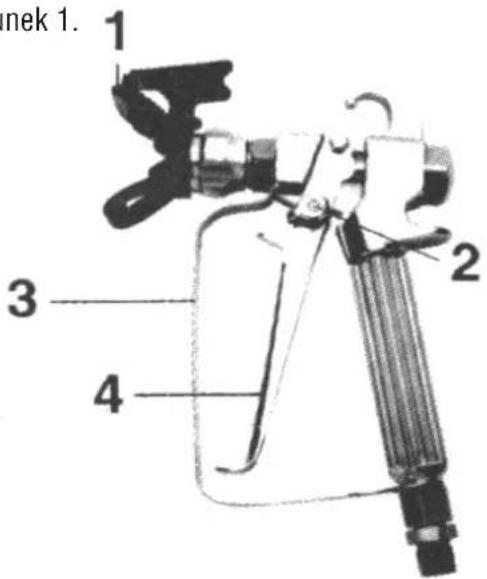

Rysunek 1.

Podłączenie pistoletu do pompy wysokiego ciśnienia:

-upewnij się, czy w pompie nie ma ciśnienia i jest ona wyłączona
-zablokuj pistolet przyciskiem bezpieczeństwa
-podłącz pistolet wężem wysokiego ciśnienia do pompy
-załóż dyszę

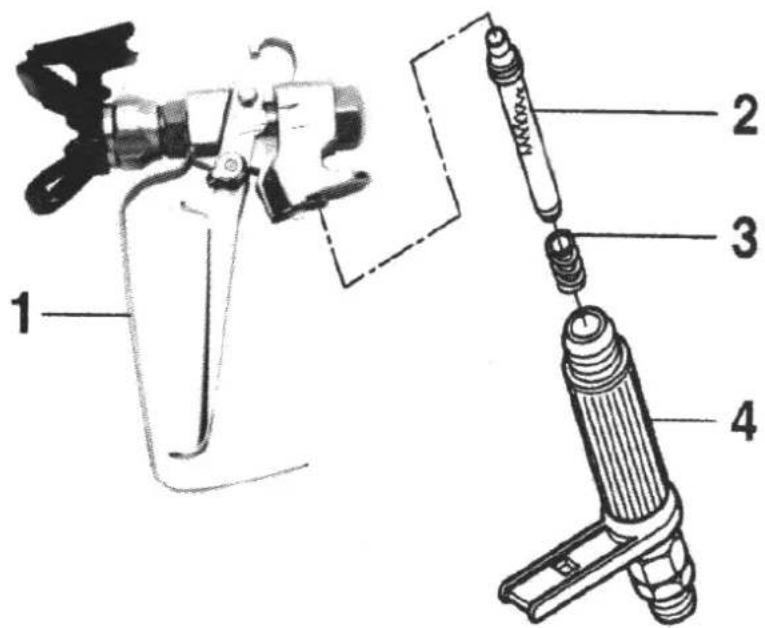

Montaż filtra.

Pociągnij ochronę spustu (1) do przodu, odkręć uchwyt (4), włóż filtr (2) do obudowy. Sprężyna ściskająca (3) jest zabudowana w uchwycie aby zapobiec zgubieniu. Zakręć uchwyt.

Informujemy, że do różnych typów farb należy dobierać odpowiednie rodzaje filtrów, które charakteryzują się ilością oczek (w siatce) na 1 cal.

Główny podział filtrów przedstawia tabela 1.

Rysunek 2.

Tabela 1.

Rodzaj filtra	Typ filtra	Numer sita (ilość oczek)	Kolor filtra
Bejca, lakiery, podkłady bezbarwne, farby z żywicy syntetycznej	Drobnoziarnisty (farby rzadkie)	180	Czerwony
Podkłady, wypełniacze, farby do znakowania	Średnioziarnisty (farby rzadkie)	100	Żółty
Emulsje, farby latexowe, farby akrylowe	Średnioziarnisty (farby gęstsze)	50	Biały
Farby wypełniające, krycie dużych powierzchni	Gruboziarnisty	30	Zielony

Montaż dyszy.

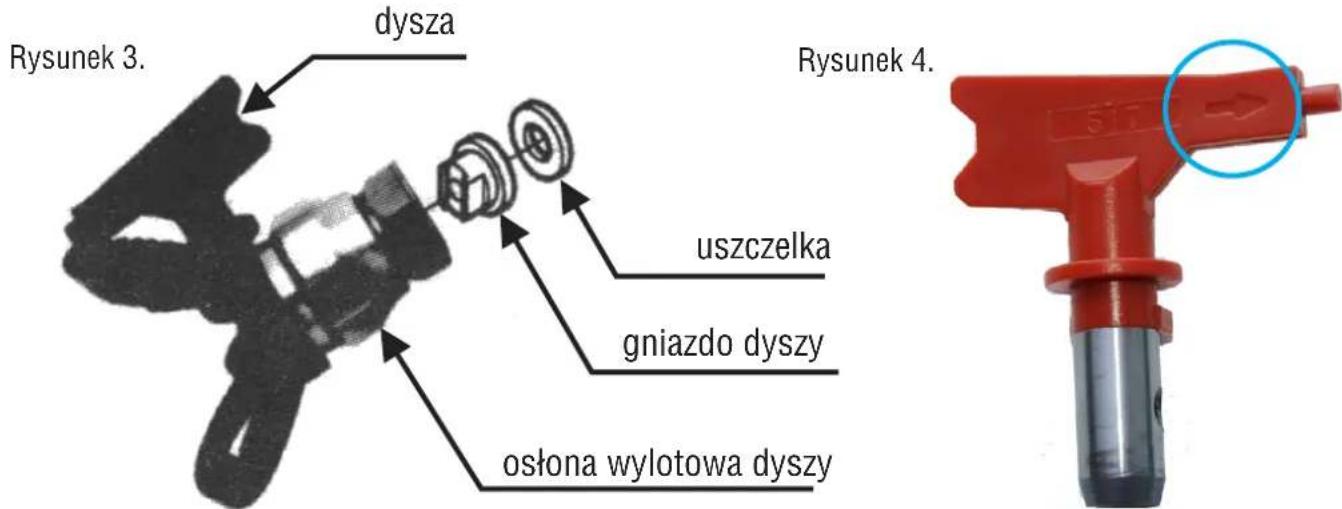

Metodykę montażu dyszy z uszczelkami przedstawia rys. 3. Odkręć osłonę wylotową dyszy. Następnie wsuń w osłonę gniazdo dyszy oraz uszczelkę. Włóż w osłonę wylotową dyszy dołączoną do pistoletu dyszę. Dysze można ustawić w 2 kierunkach. Kierunek zgodny ze strzałką na dyszy służy do malowania, kierunek odwrotny (strzałka ustawiona przeciwnie do kierunku wylotu farby) służy do przeczyszczania dyszy i pistoletu (rys. 4).

Informacyjnie:

Do różnych typów farb, szerokości malowania używać można różnych dysz. Dołączona poniżej tabela przedstawia zastosowanie różnych dysz w zależności od rodzaju farby (tabela 2).

Tabela 2.

Bejca 311,411,313,41	3 .011-.013" 0,28 - 0,33 800+ PSI
Grunt do drewna 311,	411,313,413 .011-.013" 0,28 - 0,33 800+ PSI
Grunt do betonu 311,	411,313,413 .011-.013" 0,28 - 0,33 800+ PSI
Emalia 311,411,313,4	13 .011-.013" 0,28 - 0,33 1500+PSI
Lakier bezbarwny 311	,411,313,413,415,515,417,517 .011-.017" 0,	28 - 0,43 1500	+PSI
Farba do aluminium 3	11,411,313,413,415,515,417,517 .011-.017"	0,28 - 0,43 1500	+PSI
Farba winylowo latexowa	313,413,415,515,417,517 .013-.017" 0,	33 - 0,43 1700	+PSI
Winylowo/akrylowo latexowa	313,413,415,515,417,518 .013-.017" 0,	33 - 0,43 1700	+PSI
Akrylowo latexowa	313,413,415,515,417,519 .013-.017"	0,33 - 0,43 1700	+PSI
Farba na bazie wody oleju	313,413,415,515,417,520 .013-.017" 0,	33 - 0,43 1700	+PSI

Czyszczenie.

Po zakończeniu pracy należy spuścić ciśnienie. Odkręć osłonę dyszy. Opłucz pompę, wąż, pistolet używając odpowiedniego środka czyszczącego pod niskim ciśnieniem. Należy wyczyścić pistolet oraz dyszę dokładnie aby nie zostały żadne pozostałości po farbie. Następnie należy dokładnie wyczyścić filtr w pistolecie. W tym celu rozkręcić rączkę pistoletu (Patrz rysunek 2) i przepłukać rączkę oraz filtr, sprawdzając czy gniazdo dyszy i uszczelka nie są uszkodzone.

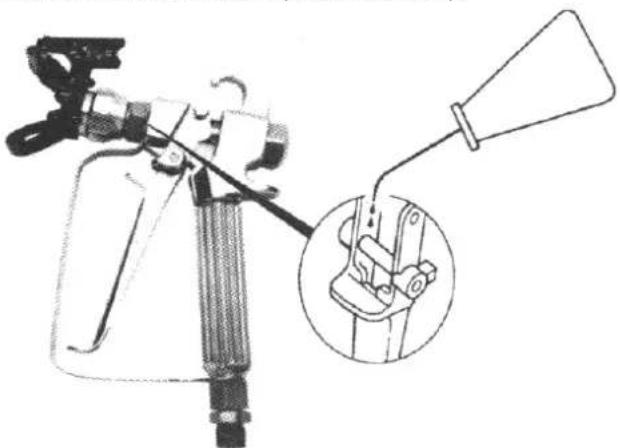

Nasmaruj od czasu do czasu blokadę spustu olejem bezsilikonowym (Patrz rysunek 5).

Rysunek 5.

Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

WARUNKI GWARANCJI

1. Gwarantujemy sprawne działanie produktu, zgodnie z warunkami techniczno - użytkowymi opisanymi w Instrukcji Obsługi. Udzielamy gwarancji na okres 24 miesięcy licząc od daty zakupu uwidocznionej w niniejszym dokumencie. Gwarancja obowiązuje na całym terenie Rzeczypospolitej Polskiej i UE. Adresy serwisów dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu dla danego kraju zobowiązania gwaranta realizuje serwis centralny. Reklamacja winna być zgłoszona pisemnie w okresie trwania gwarancji.
2. Gwarantowi przysługuje uprawnienie do wyboru sposobu zaspokojenia uznanych roszczeń gwarancyjnych (nieodpłatna naprawa, wymiana produktu na nowy lub odstąpienie od umowy).
3. Gwarancja obejmuje wyłącznie uszkodzenia powstałe w okresie obowiązywania gwarancji, które wyniknęły z przyczyn tkwiących w sprzedanym produkcie lub nieprawidłowości spowodowanych złą technologią wykonania.
4. Wady ujawnione w okresie gwarancyjnym będą usunięte przez DEDRA-EXIM w terminie nie dłuższym niż 14 dni roboczych od dnia dostarczenia do serwisu. Czas naprawy może się przedłużyć w wypadku konieczności sprowadzenia części niezbędnych do naprawy, o czym użytkownik zostanie powiadomiony.

5. Reklamowany produkt winien być dostarczony do punktu sprzedaży. Warunkiem rozpatrzenia reklamacji jest :

6. przedstawienie prawidłowo wypełnionej Karty Gwarancyjnej,

7. przedstawienie dokumentu potwierdzającego fakt dokonania zakupu wraz z datą sprzedaży (np. paragon, faktura VAT)

8. dostarczenie pełnej kompletacji zgodnie z punktem „kompletacja” w instrukcji obsługi.

9. Gwarancja nie obejmuje wad powstałych w wyniku:

10. użytkowania niezgodnego z przeznaczeniem i zaleceniami Instrukcji Obsługi,

11. przeciążenia urządzenia, prowadzącego do uszkodzenia silnika, elementów przekładni mechanicznej lub innych elementów urządzenia,
12. dokonywania napraw przez osoby nieupoważnione,
13. dokonywania modyfikacji w konstrukcji,
14. uszkodzeń mechanicznych, fizycznych, chemicznych, spowodowanych siłami i czynnikami zewnętrznymi, zanieczyszczeniem mikrośrodowiska

15. uszkodzeń będących następstwem: montażu niewłaściwych części lub osprzętu, stosowania niewłaściwych smarów, olejów, środków konserwujących

16. Gwarancji nie podlegają części ulegające naturalnemu zużyciu w czasie eksploatacji takie jak: bezpieczniki termiczne, szczotki elektrografitowe, linki napędowe, paski klinowe, uchwyty narzędziowe, końcówki robocze elektronarzędzi (piły tarczowe, wiertła, frezy, itp.).

17. Tabliczka znamionowa urządzenia powinna być czytelna. Reklamowany egzemplarz należy dokładnie zabezpieczyć przed uszkodzeniami w transporcie. Na ile to możliwe dostarczyć w oryginalnym opakowaniu.

Oświadczenie Nabywcy

Warunki gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

DEDRA EXIM Sp. z o.o. 05-80 0 Pruszk ów ul. 3 Maja 8
tel: (+ 48 / 22) 73-83-777
fax: (+ 48 / 22) 73-83-779
http://www.dedra.pl

Data zgłoszenia do naprawy	Data wykonania naprawy	Zakres naprawy , opis czynności naprawczych	Podpis wykonującego naprawę
