INSTRUKCJA OBSŁUGI UC4200 EverActive

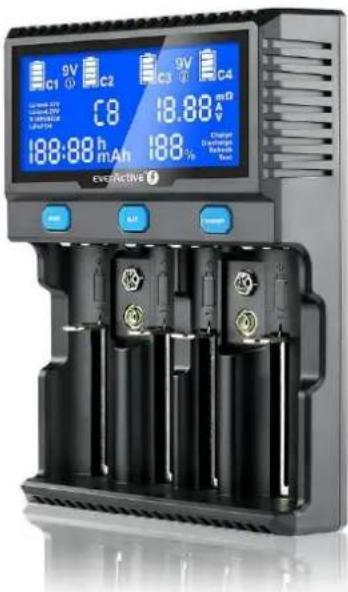

Ładowarka do akumulatorków cylindrycznych Li-ion oraz Ni-MH everActive UC-4200

• Kod producenta: UC4200 EAN: 5903205772152

• profesjonalna, uniwersalna ładowarka procesorowa do ogniw Li-ion, Li-FePO4, Li-HV, Ni-MH oraz 6F22/9V,

- funkcja rozładowania, odświeżania oraz testowania ogniw,

- duży i czytelny wyświetlacz z podświetleniem,

- obsługiwane rozmiary: R6 AA, R03 AAA, R14 C, SC, R20 D, 10440, 14500, 14650, 17500, 17670, 18350, 18500, 18650, 20700, 21700- także zabezpieczone, 22650, 25500, 26500, 26650, 32650, 33600, 16340 R-CR123e, 6F22 / 9V

- prąd ładowania: od 200mA aż do 2000mA dla Li-ion / Li-FePO4, od 200mA do 1000mA dla Ni-MH, 60/120mA dla 9V,

- bardzo dokładna kontrola ładowania niezależnie od rodzaju akumulatora.

- reaktywacja ogniw 0V

W ładowarce UC4200 postawiono na maksymalną kompatybilność - naładujemy w niej dowolne akumulatorki Ni-MH w rozmiarach: R6 AA, R03 AAA, R14 C, SC, R20 D oraz akumulatorki typu 9V. Do tego UC4200 obsługuje także akumulatory Li-ion o napięciu 3.6/3.7V, ich wysokonapięciową alternatywę - Li-HV, których napięcie znamionowe wynosi 3.85V oraz akumulatory Li-FePO4. W przypadku akumulatorów bazujących na Licie ładowarka obsłuży takie rozmiary jak: 10440, 14500, 14650, 17500, 17670, 18350, 18500, 18650, 20700, 21700- także zabezpieczone, 22650, 25500, 26500, 26650, 32650, 33600, 16340 R-CR123e. Maksymalna rozpiętość sanek to aż 76mm, zapewni to możliwość ładowania coraz bardziej popularnych akumulatorów 20700 oraz 21700 w wersji z zabezpieczeniem elektronicznym.

Akumulatory Li-ion/Li-HV oraz LiFePO4 ładowane są bardzo dokładnie metodą CC/CV z terminacją na poziomie ok. 100mA. Gwarantuje to pełne bezpieczeństwo i pełne naładowanie każdego akumulatora, nawet mocno zdegradowanego lub o niskiej pojemności.

Akumulatory Ni-MH oraz typu 9V ładowane są metodą CC (stałym prądem) z bardzo precyzyjną detekcją dV / PVD - ładowanie jest kończone dopiero po osiągnięciu maksymalnego napięcia na akumulatorze (wartość tego napięcia może być inna dla każdego akumulatora).

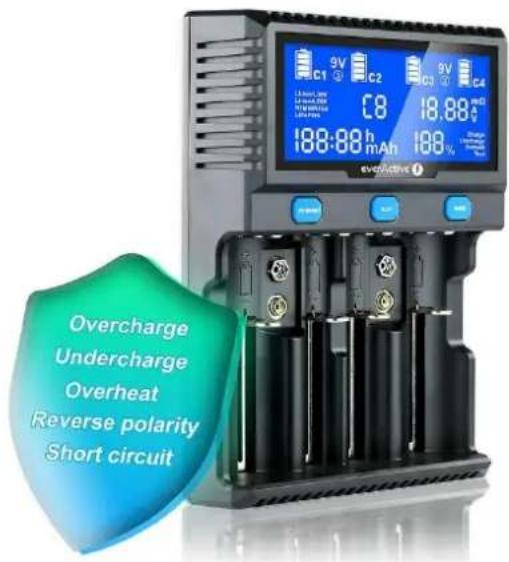

Oprócz tego ładowarka została wyposażona w szereg zabezpieczeń takich jak:

• przed przeładowaniem,
• przed nadmiernym rozładowaniem ogniw,
• zwarciowe / przeciążeniowe,
• termiczne,
• przed odwrotną polaryzacją ogniw.

Szeroka kompatybilność to nie jedyny atut tej ładowarki. Duży czytelny wyświetlacz z podświetleniem, na bieżąco pokazuje wszystkie najważniejsze wartości.

Najważniejsze cechy:

• cztery tryby pracy - ładowanie (charge), rozładowanie (discharge), odświeżanie (refresh), test pojemności (capacity test), - 3 ostatnie funkcje są dostępne tylko dla kanału 4 ładowarki
• bardzo dokładny pomiar rezystancji wewnętrznej (IR)
• obsługa wszystkich popularnych ogniw cylindrycznych - również tzw. FLAT TOP - z płaskim plusem oraz akumulatorów 20700/21700 z zabezpieczeniem, maksymalna długość ogniwa to aż 76mm!
• funkcja reanimacji akumulatorów 0.00V - ładowarka potrafi ożywić niemal każdy akumulator,
• sterowany mikroprocesorem inteligentny, precyzyjny proces ładowania CC/CV dla Li-ion / Li-FePO4 oraz CC z dV/PVD dla Ni-MH oraz 6F22/9V,
• obsługa ogniw zabezpieczonych (z PCB) jak i niezabezpieczonych, również z płaskim plusem Flat Top,
• regulowany prąd ładowania dla ogniw litowych: 4x 0.2A/0.5A/0.8A/1A/1.5A lub 2x 2A (tylko dla kanałów 1 i 4), dla Ni-MH mamy do wybóru takie prądy ładowania jak: 4x 0.2A/0.5A/0.8A/1A, dla akumulatorów 6F22/9V prądy ładowania to 60mA lub 120mA,
• prądy rozładowania to 200mA / 400mA,
• duży czytelny wyświetlacz z podświetleniem, na bieżąco pokazuje wszystkie najważniejsze wartości,
• sześć niezależnych kanałów ładowania: cztery kanały dla ogniw cylindrycznych oraz dwa kanały dla akumulatorów typu 9V, z możliwością ładowania pojedynczych akumulatorów i nietypowych, nieparzystych kombinacji,
• komplet zabezpieczeń: przed przeładowaniem, przed nadmiernym rozładowaniem ogniw, zwarciowe, przeciążeniowe, termiczne, przed odwrotną polaryzacją ogniw.

Producent	everActive
Model / kod producenta	UC-4200
Obsługiwane rozmiary akumulatorów	R6 / AA, R03 / AAA, R14 / C, R20 / D, 10440, 14500, 14650, 17500, 17670, 18350, 18500, 18650, 20700 (także zabezpieczone), 21700 (także zabezpieczone), 22650, 25500, 26500, 26650, 32650, 33600, 16340 / R-CR123 / 17335
Obsługiwane typy akumulatorów	Akumulatory Li-ion 3,6-3,7V, zabezpieczone (z PCM/PCB)Akumulatory Li-ion 3,6-3,7V, niezabezpieczoneAkumulatory Li-ion 3,8-3,85V, zabezpieczone (z PCM/PCB)Akumulatory Li-ion 3,8-3,85V, niezabezpieczoneAkumulatory LiFePO4Akumulatory Ni-MHAkumulatory 6F22 / 9V1-4 sztuki akumulatorów
Napięcie wejściowe	12 V DC / 3000 mAAC 100-240 V, 50-60HzZintegrowany zasilacz sieciowy oraz kabel w komplecie
Maksymalne wymiary ładowanego akumulatora (szerokość x wysokość) [mm]	33 x 76
Metoda ładowania	Sterowana procesorowo CC/CV dla Li-ion/Li-FePO4Sterowana procesorowo CC z -ΔV/0ΔV/PVD dla Ni-MH
Tryby pracy ładowarki	Ładowanie (Charge)Rozładowanie (Discharge)Odświeżanie / formowanie (Refresh/Cycle) (Rozładowanie z odświeżaniem)Pomiar pojemności w mAh (Test)Pomiar rezystancji wewnętrznej w mOhm (Quick test)
Prąd ładowania w fazie CC (zasadniczej) [mA]	Regulowany - 200mA / 2000mA na kanał / slot dla Li-ion / Li-FePO4 (2000mA tylko dla kanałów 1 i 4)Regulowany - 200mA - 1000mA na kanał / slot dla Ni-MHRegulowany - 60mA /120mA dla akumulatorów typu 9V
Napięcie zakończenia ładowania	Li-ion 4.2V ±0,05VLI-HV 4.35V ±0,05VLI-FePO4 3.65V ±0,05VNi-MH ~1.45V-1.55V dV/PVD
Prąd terminacji dla ogniw litowych [mA]	~100
Prąd rozładowania [mA]	200mA /400mA (w zależności od wybranego prądu ładowania)Na każdy kanał / slot
Zabezpieczenia	Przed przeładowaniemPrzed nadmiernym rozładowaniem ogniwPrzed przeciążeniem / zwarciemPrzeciążenioweTermiczne - przed przegrzaniem akumulatorówPrzed odwrotną polaryzacją ogniw
Wymiary (szer. x głęb. x wys.) [mm]	167 x 122 x 44
Masa [g / szt.]	380,0Ładowarka
Zawartość opakowania	Ładowarka UC-4200, kabel zasilający 1m, instrukcja obsługi
Gwarancja [miesiące]	24
Oznaczenia / certyfikaty	Oznaczenie CE
