Typ produktu	Rower stacjonarny magnetyczny
Model	Argo
Marka	Hertz Fitness
Wymiary (dł. × szer. × wys.)	120 × 55 × 140 cm
Waga	35 kg
Maksymalne obciążenie użytkownika	130 kg
Zasilanie	Baterie AAA (do komputera)
System oporu	Magnetyczny z regulacją ręczną
Poziomy oporu	8 poziomów
Funkcje komputera	Wyświetlacz LCD: czas, dystans, prędkość, spalone kalorie, puls
Czujnik pulsu	Czujniki na kierownicy
Regulacja siodełka	Pionowa i pozioma
Pedały	Z paskami na stopy
Koła transportowe	Tak
Materiał ramy	Stal
Klasa użytkowania	Domowa / rekreacyjna
Konserwacja	Regularne czyszczenie, smarowanie ruchomych części co 3 miesiące
Bezpieczeństwo	Stabilna konstrukcja, antypoślizgowe podkładki, awaryjny hamulec (opcja)
Części zamienne	Siodełko, pedały, paski, czujniki – dostępne u producenta
Gwarancja	2 lata

Często zadawane pytania - Argo Hertz Fitness

Jak zamontować rower stacjonarny Hertz Fitness Argo?

Instrukcja montażu znajduje się w opakowaniu. Zazwyczaj wystarczy przymocować stabilizatory, siodełko, kierownicę i pedały. Dokręć wszystkie śruby przed użyciem.

Jak zresetować licznik w rowerze Argo?

Wyjmij baterie z komputera na 10 sekund, a następnie włóż je ponownie. Licznik zresetuje się do wartości początkowych.

Jaka jest maksymalna waga użytkownika dla tego modelu?

Maksymalne obciążenie wynosi 130 kg. Przekroczenie tej wartości może uszkodzić rower.

Czy rower Argo ma regulację oporu?

Tak, opór jest regulowany ręcznie za pomocą pokrętła. Dostępnych jest 8 poziomów oporu magnetycznego.

Jak smarować rower stacjonarny?

Użyj lekkiego oleju maszynowego do smarowania łożysk pedałów i siodełka co 3 miesiące. Nie smaruj powierzchni plastikowych.

Czy rower ma czujnik tętna?

Tak, wbudowane czujniki tętna znajdują się na kierownicy. Aby odczytać puls, połóż dłonie na sensorkach.

Jakie są wymiary roweru?

Wymiary wynoszą około 120 × 55 × 140 cm (długość, szerokość, wysokość).

Czy można używać roweru podczas ciąży?

Przed rozpoczęciem ćwiczeń w ciąży skonsultuj się z lekarzem. Generalnie rower stacjonarny może być bezpieczny, ale dostosuj intensywność.

Jak przenieść rower w inne miejsce?

Rower wyposażony jest w kółka transportowe z przodu. Nachyl go lekko i przetocz, trzymając za tylną ramę.

Gdzie kupić części zamienne do Hertz Fitness Argo?

Części zamienne takie jak siodełko, pedały czy paski można zamówić bezpośrednio u producenta lub u autoryzowanych dystrybutorów.

INSTRUKCJA OBSŁUGI Argo Hertz Fitness

Podczas użytkowania niniejszego sprzętu, należy zawsze przestrzegać podstawowych środków ostrożności, włączając poniższe instrukcje.

Przed użyciem należy przeczytać całą poniższą treść!

A. Przed użyciem niniejszego sprzętu należy zapoznać się ze wszystkimi informacjami zawartymi w tej instrukcji oraz wykonać ćwiczenia rozgrzewające.
B. Przed ćwiczeniem, aby uniknąć urazów mięśni, należy wykonać rozgrzewkę każdej partii mięśni zgodnie z dalszą częścią instrukcji. Po zakończeniu ćwiczenia zaleca się ćwiczenia relaksacyjne.
C. Przed użyciem przyrządu, należy upewnić się, czy wszystkie części są nieuszkodzone i dobrze utwierdzone. Podczas użytkowania, sprzęt ten powinien się znajdować na płaskiej powierzchni. Wskazane jest użycie specjalnej maty, bądź innego odpowiedniego podłoża.
D. Podczas użytkowania urządzenia należy pamiętać o odpowiednim ubiorze i obuwiu. Nie należy ćwiczyć w ubraniu, które mogłoby zaczepić o elementy urządzenia. Należy też pamiętać o zacieśnieniu pasów pedałów.
E. Nie należy samodzielnie przystępować do napraw czy zmiany ustawień innych, niż opisane w tej instrukcji. W przypadku problemów należy wstrzymać użytkowanie i skonsultować się z autoryzowanym serwisem.
F. Nie należy używać urządzenia na zewnątrz.
G. Urządzenie przeznaczone jest tylko do użytku domowego. Nie nadaje się do celów rehabilitacyjnych.
H. Tylko jedna osoba może jednocześnie używać urządzenia.

I. Podczas użytkowania należy trzymać dzieci oraz zwierzęta z dala od urządzenia. Nadaje się ono tylko do użytku osób dorosłych. Dla bezpiecznej pracy urządzenia należy zapewnić minimum 100 cm wolnej przestrzeni z każdej strony.

J. W przypadku zauważenia dolegliwości takich jak bóle w klatce piersiowej, nudności, zawroty głowy czy problemy z oddychaniem, należy natychmiast przerwać ćwiczenie i skonsultować się z lekarzem.

K. Nadmiar ćwiczeń może doprowadzić do poważnych obrażeń lub śmierci. Systemy monitorujące tętno, jeżeli występują, mogą być niedokładne.

Przed rozpoczęciem programu ćwiczeń, należy skonsultować się z lekarzem. Jest to szczególnie ważne w przypadku osób powyżej 35. roku życia lub u których zauważono problemy ze zdrowiem. Przed użyciem urządzenia należy zapoznać się ze wszystkimi instrukcjami.

Przed użyciem produktu należy dokładnie zapoznać się z instrukcją. Należy zachować tę instrukcję do późniejszego wglądu.

Rower treningowy umożliwia trening wzmacniający mięśnie nóg, poprawiający kondycję i wytrzymałość. Ćwiczenia te dotleniają organizm i poprawiają samopoczucie. Rower posiada przejrzysty panel sterujący umożliwiający w prosty sposób ustawienie parametrów treningu oraz monitoring podstawowych pomiarów.

PARAMETRY TECHNICZNE

Zastosowanie: budowa sylwetki i wzmocnienie organizmu

Panel wyświetla następujące pomiary: czas, dystans, puls, prędkość, spalone kalorie, itd.

(wskazania mogą odbiegać od rzeczywistych, klasa dokładności C)

Temperatura pracy: 0-40 st. C

Typ oporu: magnetyczny

Regulacja oporu: 8 - stopniowa manualna - za pomocą pokrętła

Koło zamachowe: 4kg

Wymiary urządzenia gotowego do pracy: 104,5 x 52 x 137,5 cm

Wymiary kartonu: 91 x 30 x 64 cm

Maksymalna waga użytkownika: 120 kg

Waga brutto/netto: 31kg / 27kg

Urządzenie do użytku domowego, klasa dokładności C.

2. Pierwsze kroki po zakupie

Uwaga : Podczas rozpakowywania urządzenia uważaj, aby niczego nie uszkodzić.

1) Uważnie przeczytaj całą instrukcję przed montażem. Postępuj zgodnie z krokami zawartymi w instrukcji.

2) Sprawdź, czy wszystkie elementy roweru były w kartonie.

3) Usuń wszystkie zabezpieczające kartony i gąbki.

4)Jeśli zauważysz brak jakiegokolwiek elementu roweru, skontaktuj się ze sprzedawcą.

5) Podczas montażu urządzenia nie dokręcaj od razu śrub do oporu. Śruby dokręć po sprawdzeniu, czy wszystko działa.

Importer:

wyprodukowano w Chinach

Produktu tego nie można wyrzucać razem z innymi odpadami z gospodarstw domowych. Zgodnie

z europejską dyrektywą WEE oraz polskim prawem zabrania się łączenia zużytego sprzętu elektrycznego i elektronicznego wraz z innymi odpadami. Użytkownik zamierzający pozbyć się produktu, zobowiązany jest do oddanie go do punktu zbierania zużytego sprzętu elektrycznego i elektronicznego. W tym celu należy skontaktować się z punktem gdzie urządzenie zostało nabyte,

lub z przedstawicielami władz lokalnych. Dbając o pozbycie się produktu w odpowiedni sposób, można zapobiec potencjalnym negatywnym skutkom dla środowiska naturalnego i zdrowia ludzkiego, jakie mogłyby wyniknąć z niewłaściwego postępowania z odpadami powstałymi ze zużytego sprzętu elektronicznego.

Składniki zawarte w takim sprzęcie mogą powodować długo utrzymujące się zmiany w środowisku i negatywnie wpływać na zdrowie ludzkie.

INFORMACJE I OSTRZEŻENIA

1. UWAGA! W przypadku zauważenia dolegliwości takich jak bóle w klatce piersiowej, nudności, zawroty głowy czy problemy z oddychaniem, należy natychmiast przerwać ćwiczenie i skonsultować się z lekarzem.

2. UWAGA! Systemy monitorujące tętno mogą być niedokładne. Nadmiar ćwiczeń może doprowadzić do poważnych obrażeń lub śmierci. Jeśli czujesz się słabo, natychmiast przerwij ćwiczenia.

3. Urządzenie przeznaczone do użytku domowego. Nie może być używane jako sprzęt rehabilitacyjny.

4. Regularnie sprawdzaj urządzenie pod względem zużycia i uszkodzeń tak, aby spełniało warunki bezpieczeństwa. Uszkodzone elementy powinny być natychmiast naprawione lub wymienione. W tym celu skontaktuj się ze sprzedawcą lub importerem (dane na karcie gwarancyjnej).

5. UWAGA! Wspornik siedzenia i kierownicy powinny wchodzić i być zablokowane w odpowiednich gniazdach ramy na głębokości co najmniej 10 cm lub do miejsca oznaczonego jako MAX.

6. MAGNETYCZNY SYSTEM OPORU - urządzenie wyposażono w magnetyczny system oporu. Jest to system oparty o bezdotykowe hamowanie opaską z magnesami, której regulowana odległość od koła zamachowego wpływa na siłę hamowania i możliwą do osiągnięcia prędkość maksymalną.

7. REGULACJA OPORU - rower wyposażono w manualną regulację oporu za pomocą pokrętła wyskalowanego od 1 do 8, gdzie 1 oznacza najmniejszy możliwy opór, a 8 maksymalny.

8. Pedały roweru wyposażono w koszyki i/lub paski przytrzymujące stopę przed ześlizgnięciem się z pedała. Zawsze umieszczaj stopy na pedałach i zabezpieczaj je paskami. Pamiętaj aby paski były tak wyregulowane i naciągnięte, aby uniemożliwiały łatwe wyświetlącie się z nich stopy.

Pamiętaj, że aby trening był efektywny i przede wszystkim bezpieczny, należy zachować odpowiednią postawę ciała. Dopasuj wysokość siedzenia oraz pozycję kierownicy (jeśli to możliwe) tak, aby plecy były wyprostowane. Wysokość siodelka dobierz tak, by noga będąca w niższej pozycji była lekko zgięta w kolanie. W przypadku długich treningów pamiętaj, aby co jakiś czas zmienić pozycję uchwytu dłoni. Aby wyregulować wysokość siedzenia należy odkręcić śrubę do regulacji wysokości, wybrać odpowiednią wysokość i dokręcić śrubę. * Jeśli uchwyt jest regulowany, wówczas jego pozycję i kąt nachylenia można ustawić odkręcając śrubę do regulacji kąta uchwytu, a następnie po wybraniu odpowiedniej pozycji dokręcić ją.

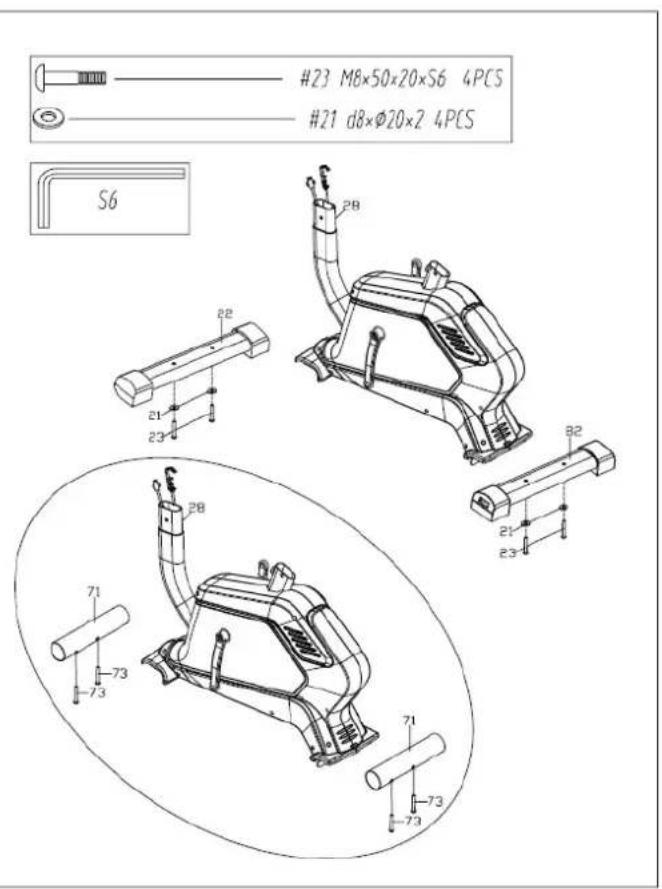

• Odkręć śruby (73) i zdejmij tuby transportowe (71). Zachowaj je na wypadek konieczności zapakowania sprzętu w przyszłości.
  •Zamontuj przedni i tylny stabilizator (22,82) do ramy głównej (28) za pomocą śrub (23) i podkładek (21).

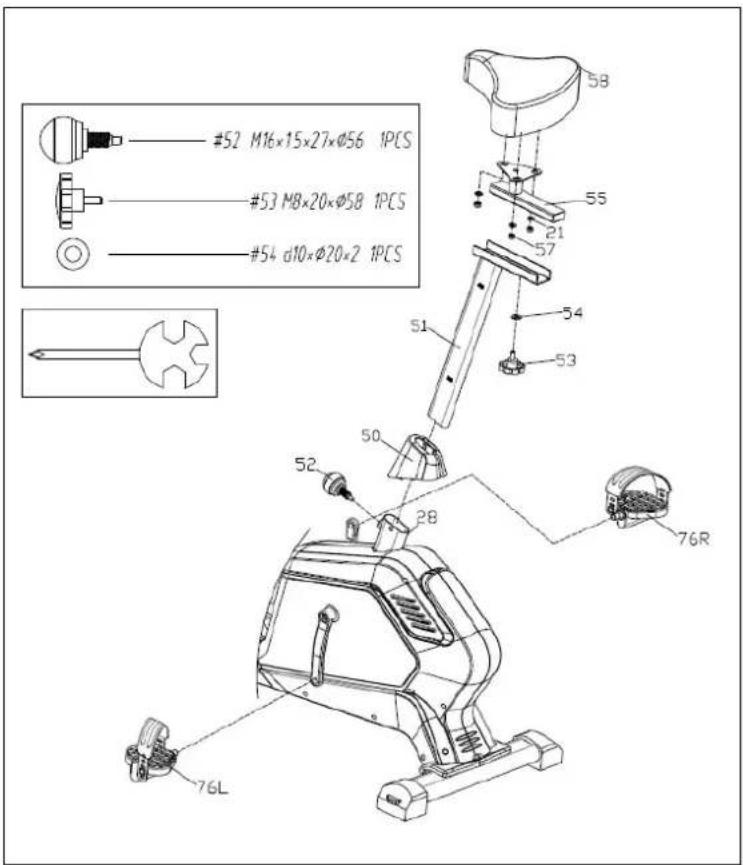

KROK 2.

•Zamontuj siodelko (58) do wspornika siodelka (55) za pomocą podkładek (21) i nakrętek samoblokujących (58).
- Wsadź sztycę (51) w ramę główną (28) i naceluj otwory na siebie. Zablokuj go w poprawnej pozycji za pomocą pokrętła (52). Dokładna wysokość będzie możliwa do ustawienia później.
- Wsuń wspornik siodelka (55) w sztycę (51) i dokręć go pokrętłem (53) i podkładką (54).
•Zamontuj pedały (76L/R) zgodnie z ilustracją obok.

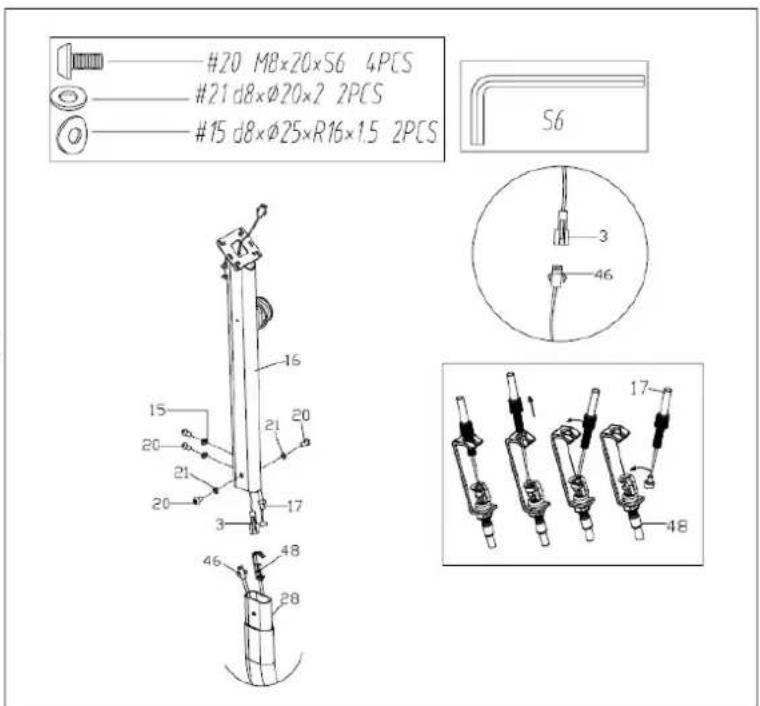

KROK 3.

• Połącz kabel oporu (48) i pokrętło regulacji oporu (17). Podkłącz kabel środkowy (3) i kabel czujnika (46).
  •Zamontuj rurę wspierającą (16) do ramy głównej (28) za pomocą śrub (20) i podkładek płaskich (21) i łukowych (15).

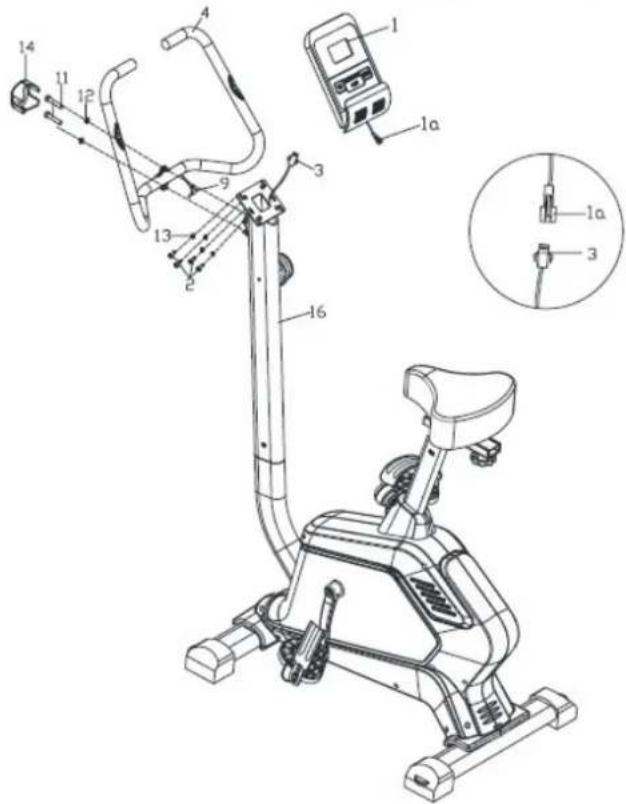

KROK 4.

•Zamontuj kierownicę (4) do rury wspierającej (16) śrubami (11) i podkładkami sprężynującymi (12) razem z osłoną kierownicy (14).
- Podłącz kabel komputera (1a) do kabla środkowego (3).
•Zamontuj komputer (1) do rury wspierającej (16) za pomocą śrub krzyżakowych (2) i podkładek (13). Wsadź kabel pulsu w otwór z tyłu komputera (1).
- Urządzenie jest gotowe do użycia.

Korzystanie z urządzenia przynosi różne korzyści zdrowotne: poprawia kondycję fizyczną, stan mięśni, a w połączeniu ze zbilansowaną dietą pomaga zrzucić wagę.

1. ROZGRZEWKA

Ten etap pomaga polepszyć krążenie krwi i przygotować mięśnie do wysiłku. Minimalizuje on również ryzyko skurczu i kontuzji mięśni. Zaleca się wykonanie kilku ćwiczeń rozciągających, takich jak przedstawione na obrazku poniżej. Każde powtórzenie należy przetrzymać przez ok.30 sekund, nie należy wykonywać powtórzeń w sposób gwałtowny, ani rozciągać mięśnie przesadnie - jeśli poczujesz ból, przerwij ćwiczenie.

2. TRENING

Podczas treningu należy zmobilizować swój organizm do wysiłku. Jeżeli trening będzie regularny, mięśnie nóg staną się bardziej elastyczne. Treningi rozplanuj według własnych potrzeb. Poziom wysiłku powinien być wystarczający, aby zwiększyć tętno do strefy docelowej pokazanej na wykresie poniżej. Ważnym czynnikiem jest ilość wysiłku, którą wkładasz w trening. Im dłużej trenujesz, tym większa będzie liczba kalorii, jakie spalisz.

UWAGA! Aby uniknąć kontuzji, plan treningowy powinien być adekwatny do naszego poziomu zaawansowania, stanu zdrowia oraz wydolności organizmu.

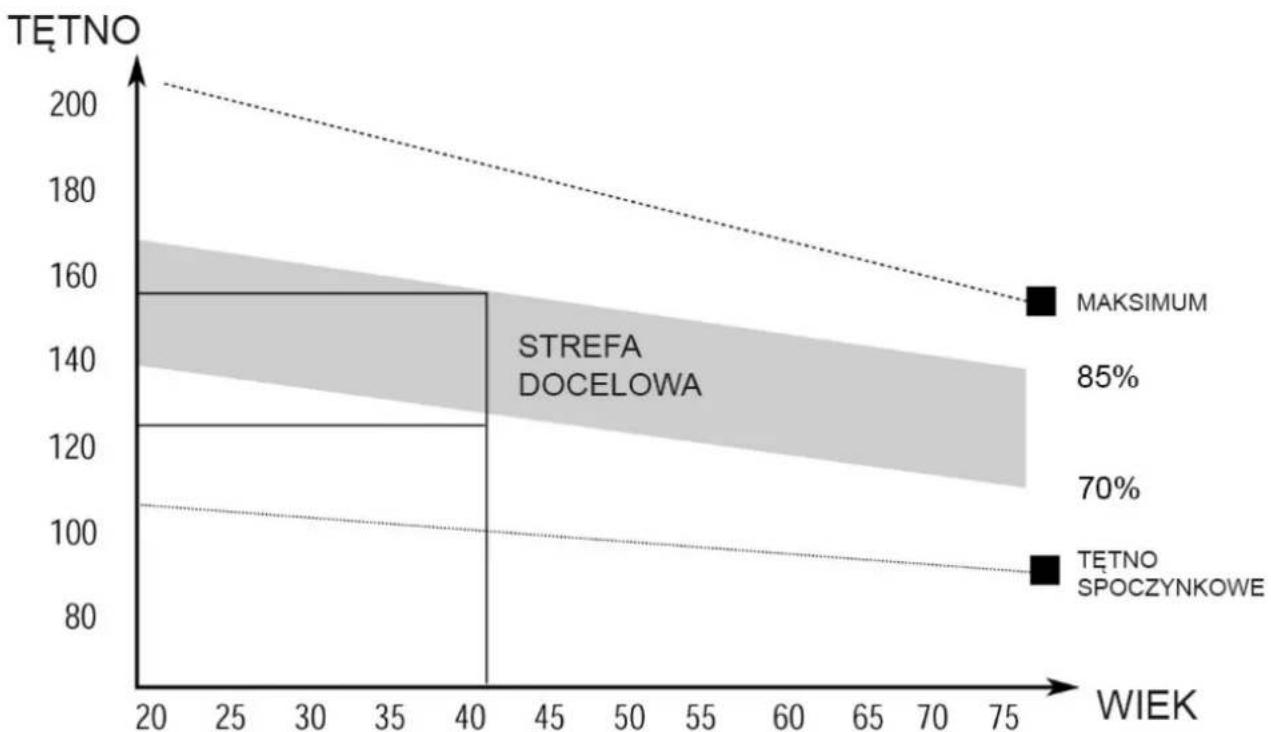

Wykres przedstawia tętno, jakie powinniśmy osiągnąć podczas treningu w zależności od wieku. Właściwy trening powinien trwać minimum 12 minut, większość trenujących zaczyna jednak od 15-20 minut.

3. FAZA USPOKOJENIA

Ten etap służy uspokojeniu pracy układu krążeniowo -naczyniowego i mięśniowego. Jest to etap zbliżony do etapu rozgrzewkl - zredukuj tempo i ćwicz przez kolejne 5 minut. Następnie zaleca się powtórzenie ćwiczeń rozciągających, z uwzględnieniem wszelkich środków ostrożności opisanych przy rozgrzewce. Wraz ze wzrostem wydolności organizmu będziesz potrzebował dłuższego i bardziej intensywnego treningu. Zaleca się trening co najmniej 3 razy w tygodniu i w miarę możliwości równomierne rozłożenie go w przeciągu tygodnia.

ROZBUDOWA MIĘŚNI

Aby budować mięśnie w czasie cyklu treningowego należy ustawić opór na stosunkowo wysokiej wartości. Spowoduje to większe obciążenie mięśni nóg, a co za tym idzie skrócenie czasu treningu. Aby także poprawić swoją kondycję należy często zmieniać programy treningowe. W celu rozbudowy mięśni należy trenować normalnie w fazach rozgrzewki i uspokojenia, ale pod koniec fazy treningowej należy zwiększyć opór, aby zwiększyć bodźce docierające do mięśni nóg. Prawdopodobnie konieczna będzie redukcja prędkości, aby utrzymać tętno w strefie docelowej.

Obsługa komputera

SPECYFIKACJA:

CZAS - TIME (TMR)....00:00-99:59

ODO - ODOMETER....0-9999 KM lub ML

PŘEDKOŚĆ - SPEED (SPD)....0.0-99.9 KM/H

PULS – PULSE....0; 40-240 BPM

DYSTANS - DISTANCE (DST)....0.00-999.9 KM

SPALONE KALORIE - CALORIES (CAL)....0-9999 KCAL

FUNKCJE PRZYCISKÓW:

MODE: Przycisk pozwalający na wybór i zabokowanie na wyświetlaczu odpowiedniej funkcji. Przytrzymaj przez 5 sek. aby zmienić km/h na mile/h.

SET: Przycisk pozwalający na wybór odpowiedniej wartości funkcji time, distance lub calorie jeśli nie jest włączony tryb scan.

RESET: Pozwala na reset konkretnej wartości licznika do zera. Przytrzymaj 3 sek. abe zresetować wszystko.

MOŻLIWOŚCI:

1. AUTO ON/OFF:

Komputer zostanie automatycznie uruchomiony w przypadku naciśnięcia jakiegokolwiek przycisku lub gdy zostanie wykonany ruch korbą pedałów. Komputer wyłączy się automatycznie, gdy przez 4 minuty nie zostanie naciśnięty żaden przycisk lub nie będzie ruchu korbą pedałów.

2. RESET:

Komputer można zresetować poprzez naciśnięcie i przytrzymanie przez 3 sekundy przycisku MODE lub wyjęcie i ponowne włożenie baterii.

3.MODE:

Wybierz SCAN lub zablokuj konkretną funkcję na ekranie.

1. FUNKCJE - przyciskając MODE wybierasz jaki parametr ma być monitorowany w danej chwili.

TIME - wyświetlany zostanie czas treningu.

SPEED - wyświetlana będzie aktualna prędkość.

DISTANCE - wyświetlany jest całkowity dystans.

TOTAL DISTANCE - wyświetlany jest całkowity, zsumowany przebieg urządzenia od włożenia nowych baterii. PULSE - aktualny puls użytkownika - działa jedynie w sytuacji, gdy dłonie znajdują się na sensorach do pomiaru pulsu. Pamiętać należy, że są to jedynie wartości orientacyjne.

CALORIES - wyświetlane zostaną spalone kalorie podczas bieżącego treningu.

SCAN - automatyczne przełączanie się pomiędzy parametrami: TIME – SPEED – DISTANCE – TOTAL DISTANCE - CALORIES

BATERIE

Do poprawnego działania komputer potrzebuje dwóch sprawnych baterii AAA. Gdy komputer niepoprawnie wyświetla parametry lub pojawił się inny problem z komputerem, w pierwszej kolejności spróbuj wymienić baterie.

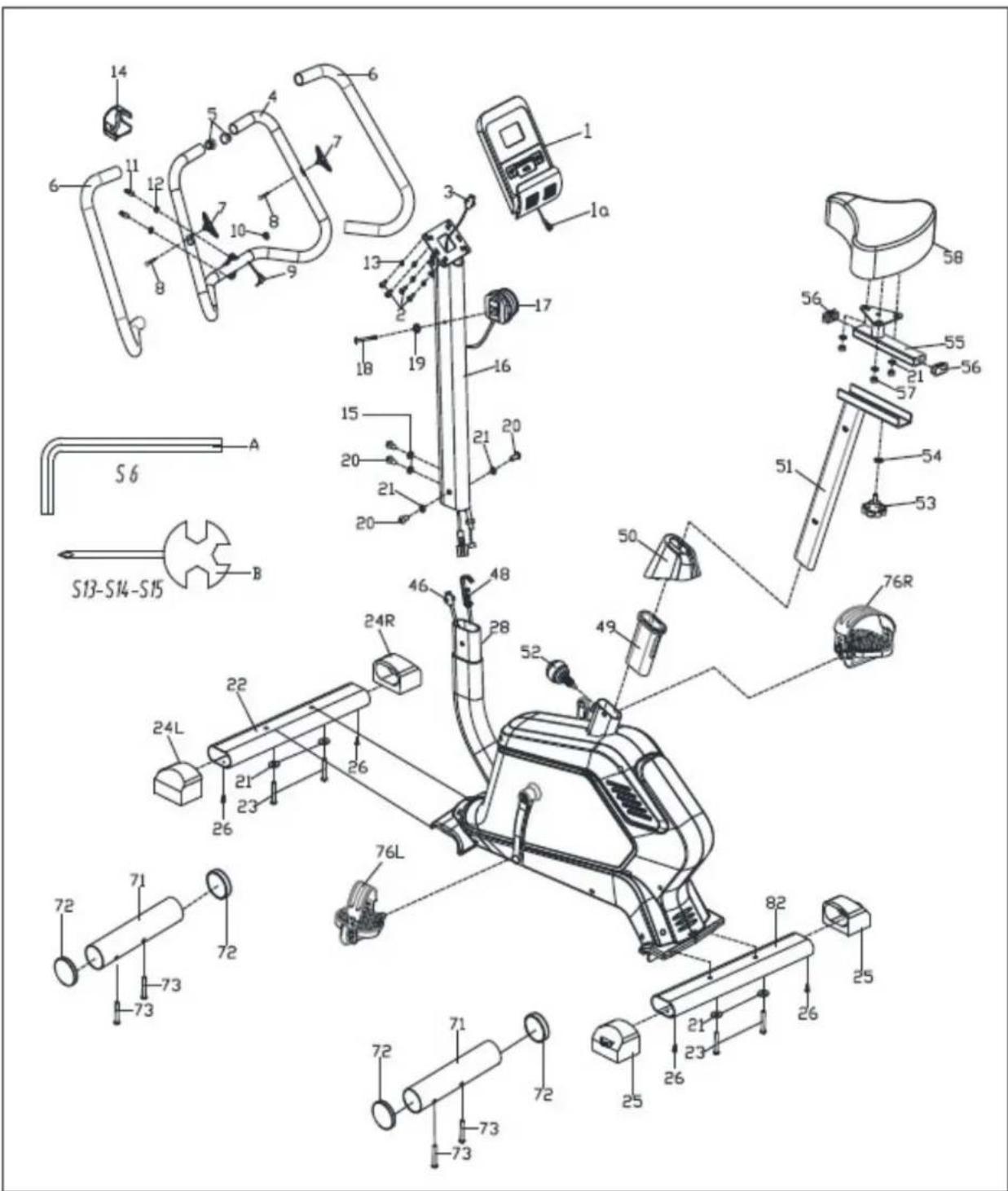

DIAGRAM SERWISOWY TYLKO DLA AUTORYZOWANYCH SERWISANTÓW

1 Komputer 1 31 Śruba krzyżak ST4.2*19*Φ8 7
2 Śruba krzyżak M4*12 4 32 Śruba krzyżak ST4.0*10*Φ6 1
3 Kabel środkowy 1 33 Zaślepka 2
4 Kierownica 1 34 Pas 6PJ410 1
5 Zaślepka Φ25*16 2 35 Oś		1
6 Pianka Φ23*3*630	2 36 Koło pasowe Φ240	1
7 Puls	2 37 Śruba M6*15	4
8 Śruba krzyżak ST4.0*19	2 38 Nakrętka samoblokująca M6	4
9 Kabel pulsu uchwytów	1 39 Dystans Φ17.2*Φ22*4	1
10 Stoper Φ12*11*Φ3	1 40 Kula kołnierza	2
11 Śruba M8*30	2 41 Podkładka falowana d17*Φ23*0.3	1
12 Podkładka sprężynująca d8	2 42 Sprężyna pierścieniowa D17	1
13 Podkładka d4*Φ12*1	4 43 Korba	2
14 Mała osłona	1 44 Nakrętka M10*1.25*H7 1
15 Podkładka łukowa d8*Φ20*R16*2	2 45 Mała osłona 2
16 Rura wspierająca	1 46 Czujnik L=1000	1
17 Regulacja oporu	1 47 Magnes Φ15*7	1
18 Śruba krzyżak M5*35 1 48 Kabel oporu		1
19 Podkładka łukowa d5*Φ20*R30*1	1 49 Dystans	1
20 Śruba M8*20*S6	4 50 Osłona plastikowa sztycy	1
21 Podkładka d8*Φ20*2	9 51 Sztyca	1
22 Przedni stabilizator	1 52 Pokrętło M10	1
23 Śruba M8*50*20*S6	4 53 Pokrętło M16	1
24L/ Pedał	2 54 Podkładka d10*Φ20*2	1
R
25 Zaślepka	2 55 Wspornik siodelka	1
26 Śruba ST4.2*16*Φ8	8 56 Zaślepka 1
27 --	1 57 Nakrętka samoblokująca M8	3
28 Rama główna	1 58 Siodelko	1
29L/ Osłona łańcucha 2 59 Koło zamachowe		1
R
30 --	1 60 Nakrętka z kołnierzem M10*1.0*H9*S14	1
