INSTRUKCJA OBSŁUGI ZEN CAN Studio iFi Audio
Instrukcje + — Uproszczone instrukcje obsługi.
Podręcznik użytkownika serii Ifi Audio Zen Can
Dom » jeśli tak » Podręcznik użytkownika serii Ifi Audio Zen Can
if

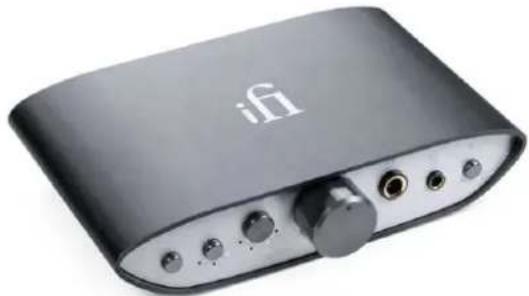

ZEN CAN
©
Dziękujemy za zakup CAN z serii ZEN. CAN to zrównoważony dźwięk ampliyfikator.

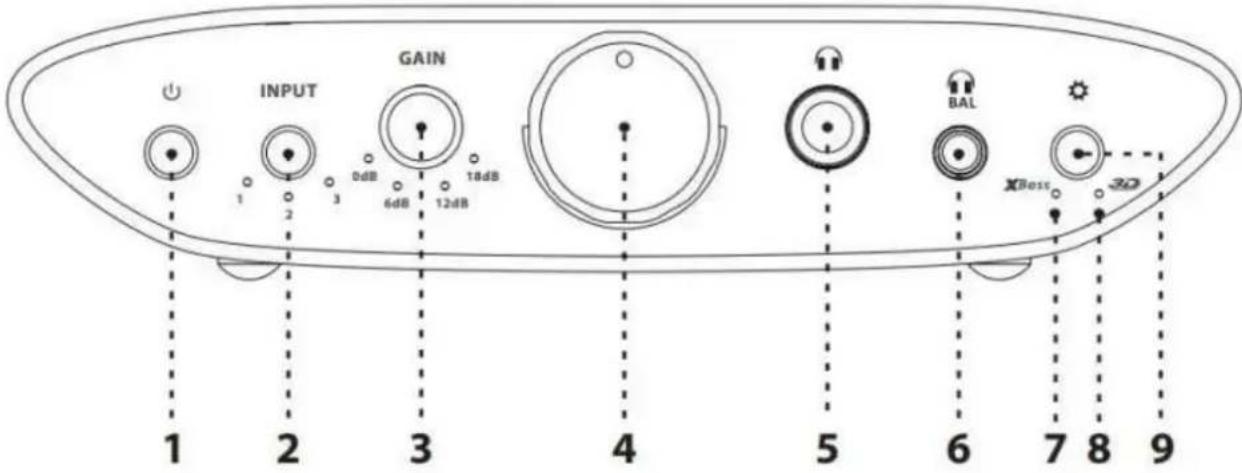

1. Wyłącznik zasilania
To jest wyłącznik zasilania.
2. Przełącznik kanałów wejściowych
Użyj przycisku, aby wybrać jedną z następujących opcji wprowadzania:
Wejście 1: RCA
Wejście 2: jednokierunkowe 3.5 mm
Wejście 3: Zbalansowane 4.4 mm
3. Wybór wzmocnienia: 0dB/6dB/12dB/18dB
Zawsze zaczynaj od 0dB, a następnie zwiększaj poziom wzmocnienia, aby uzyskać przyjemny i komfortowy poziom głośności w słuchawkach.
Uwaga: na początku nie używaj nadmiernego wzmocnienia, w przeciwnym razie może dojść do uszkodzenia słuchu lub podłączonych słuchawek. AMR/iFi Audio nie ponosi odpowiedzialności za jakiekolwiek uszkodzenia/obrażenia wynikające z niewłaściwego użytkowania.
4. Analogowa regulacja głośności
Przy normalnym poziomie odsłuchu regulacja głośności powinna znajdować się w okolicach godziny 12. Zwiększ poziom wzmocnienia, aby cieszyć się wyższym poziomem odsłuchu.
5. Wyjście 6.3 mm z jednym końcem
Do podłączenia pojedynczych słuchawek 6.3 mm. W przypadku słuchawek z pojedynczą końcówką 3.5 mm podłącz za pomocą adaptera 3.5 mm na 6.3 mm.
6. Zbalansowane wyjście analogowe 4.4 mm
Do podłączenia zbalansowanych słuchawek 4.4 mm.
Wskazówka: Ponieważ ZEN CAN jest zbalansowany, zalecamy wyjście 4.4 mm.
7. Dioda XBass®
XBass® (On/Off) został specjalnie zaprojektowany, aby rozszerzyć odpowiedź basów na różne
słuchawki. Jest to czysty obwód sygnału analogowego.
8. Matrycowa dioda LED 3D®
Matryca 3D® (wł./wył.) odtwarza holographiczne pole dźwiękowe.
To czysto analogowy układ przetwarzania sygnału przeznaczony do słuchania słuchawek tak, jakby słuchało się głośników. Ten
odnosi się do wrażenia „muzyki w głowie”, co sprawia, że słuchanie jest niepokojące.
Wskazówka: DSP zakłócający dźwięk NIE jest używany w systemach XBass® ani 3D® Matrix.
Wykorzystują najwyższej jakości komponenty dyskretne i działają wyłącznie w domenie
analogowej. Dzięki temu zachowana jest cała klarowność i rozdzielczość oryginalnej muzyki.
9. Ustawienia
Ten przycisk wybiera pomiędzy:
- Wyłączony
- 3D®
- XBass®
- Zbalansowane wejście analogowe 4.4 mm
To jest zbalansowane wejście analogowe.
- Wejście 3.5 mm z jednym końcem
Do podłączenia pojedynczego wejścia 3.5 mm.
- Wejście analogowe RCA
To jest wejście analogowe.
- Zbalansowane wyjście analogowe 4.4 mm
[NO TEXT]
Jest to wyjście analogowe przez 4.4 mm > XLR lub inne zbalansowane interkonekty. Możesz użyć tego do aktywnego głośnika.
Wskazówka: Ponieważ ZEN CAN jest zbalansowany, jest to zalecane wyjście.
- Moc prądu stałego 5 V
Podłącz ZEN CAN do dołączonego zasilacza, ZEN MOŻE być zasilany TYLKO napięciem 5 woltów.
Wskazówka: Aby uzyskać najlepszą wydajność, zmień dołączony zasilacz na zasilacz o bardzo niskim poziomie hałasu, taki jak iFi iPower lub iPower X.
Zawartość
1 Specyfikacje
2 Dokumenty / Zasoby
2.1 Odniesienia
3 Powiązane posty
Specyfikacje
Objętość wejściowatage: Prąd stały 5 V/2.5 A
AC 100 -240V, 50/60Hz (zasilacz w zestawie)
Maksymalna wydajność:
Zbalansowane: > 15.1 V/385 mW (przy 600 omach)
11.0 V/1890 mW (przy 64 omach)
6.2 V/1200 mW (przy 32 omach)
SE: >7.6 V/98 mW (@ 600 omów)
7.4 V/870 mW (przy 64 omach)
7.2 V/1600 mW (przy 32 omach)
THD i N:
Zbalansowane: <0.006% (@ 360 mW/2.4 V 16 omów)
SE: <0.005% (@ 100mW/1.27V 16 Ohm)
SNR:
Zbalansowane: >120dBA (@ 15.2V)
SE: > 118 dBA (przy 7.6 V)
Maks. Wejście:
Zbalansowany: 7.4 V RMS
RCA: 3.8 V RMS
3.5 mm: 1.92 V RMS
Osiągać: 0dB, 6dB, 12dB i 18dB
Pasmo przenoszenia: 10Hz - 200kHz (-3dB)
Pobór mocy: Brak sygnału \~5 W
Maksymalny sygnał \~13 W
Wymiary: 158 x 117 x 35 mm
5.2" × 4.6" × 1.4"
Masa netto: 515g (1.14 funta)
Okres gwarancji: 12 miesięcy
Dane techniczne mogą ulec zmianie bez powiadomienia.
ifi-audio.com
Wersja 1.1
