INSTRUKCJA OBSŁUGI LI-B47400 Lin

LIN Płyta indukcyjna do zabudowy model : LIN LI-B47400 Instrukcja Obsługi

INSTRUKCJA OBSŁUGI – SPIS TREŚCI

WAŻNE WSKAZÓWKI BEZPIECZEŃSTWA....2

NIEBEZPIECZEŃSTWO....2

OSTRZEŻENIE....5

PODSTAWOWE INFORMACJE....6

PRZED UŻYCIEM PŁYTY INDUKCYJNEJ....7

WYBÓR ODPOWIEDNIEGO NACZYNIA DO GOTOWANIA....7

KORZYSTANIE Z PŁYTY INDUKCYJNEJ....9

WSKAZÓWKI DOTYCZĄCE GOTOWANIA....12

USTAWIENIA TEMPERATURY....13

KONSERWACJA I CZYSZCZENIE....13

Gratulujemy zakupu nowej płyty indukcyjnej marki LIN.

Zalecamy poświęcić czas na przeczytanie niniejszej instrukcji obsługi / instalacji, aby w pełni zrozumieć, jak prawidłowo zainstalować i obsługiwać urządzenie.

W celu prawidłowej instalacji przeczytaj część poświęconą instalacji.

str. 1

WAŻNE WSKAZÓWKI BEZPIECZEŃSTWA

Twoje bezpieczeństwo osobiste i bezpieczeństwo innych są najważniejsze.

Dlatego przygotowaliśmy dla Ciebie wskazówki dotyczące bezpieczeństwa związanego z tym urządzeniem.

Przeczytaj je i postępuj zgodnie z nimi.

To jest znak ostrzegawczy niebezpieczeństwa:

Wszystkie alerty dotyczące bezpieczeństwa są zgodne ze słowami „niebezpieczeństwo” i „ostrzeżenie”.

Jeśli nie przestrzegasz tych wskazówek, możesz zostać poważnie ranny.

NIEBEZPIECZEŃSTWO

Ostrzeżenia dotyczące bezpieczeństwa.

Przed użyciem płyty indukcyjnej LIN przeczytaj poniższe informacje.

Instalacja

Zagrożenie porażeniem elektrycznym

• Odlącz urządzenie od sieci elektrycznej przed przystąpieniem do jakichkolwiek prac lub konserwacji.
• Podłączenie urządzenia może być wykonywane wyłącznie przez wykwalifikowanego elektryka.
• Nieprzestrzeganie tej porady może spowodować porażenie prądem, śmierć lub zniszczenie urządzenia.

Wyeliminuj zagrożenie

• Uważaj - krawędzie panelu mogą być ostre.
• Nieprzestrzeganie zalecenia może spowodować obrażenia ciała lub skaleczenia.

Ważne instrukcje bezpieczeństwa

• Przeczytaj uważnie instrukcję przed instalacją lub korzystaniem z tego urządzenia.
• Nie wolno na płycie grzewczej umieszczać materiałów łatwopalnych, oraz niczego co może ulec zapaleniu pod wpływem temperatury.
• Aby uniknąć zagrożenia, urządzenie należy zainstalować zgodnie z niniejszą instrukcją instalacji.

str. 2

• To urządzenie powinno być zainstalowane i uziemione wyłącznie przez wykwalifikowanego elektryka posiadającego stosowne uprawnienia.
• To urządzenie powinno być podłączone do instalacji, która zawiera przełącznik izolujący zapewniający pełne odłączenie od zasilania.
• Niewłaściwe zainstalowanie urządzenia może spowodować unieważnienie wszelkich roszczeń gwarancyjnych lub odpowiedzialności producenta.

Obstuga i konserwacja

Zagrożenie porażeniem elektrycznym

• Nie gotuj na pękniętej lub popękanej płycie grzewczej. Jeśli powierzchnia płyty jest zbita lub pęknięta, natychmiast wyłącz urządzenie z zasilania sieciowego i skontaktuj się z wykwalifikowanym technikiem.
• Należy wyłączyć kuchenkę przed czyszczeniem lub konserwacją.
• Nieprzestrzeganie tej porady może spowodować porażenie prądem lub śmierć.

Zagrożenie dla zdrowia

- To urządzenie spełnia normy bezpieczeństwa elektromagnetycznego.

Zagrożenie gorącą powierzchnią

• Należy pamiętać, że podczas użytkowania płyta grzewcza urządzenia stanie się wystarczająco gorąca aby spowodować oparzenia.
• Nie należy dotykać płyty grzewczej dłonią lub inną częścią ciała, przed całkowitym wystygnięciem.
• Metalowe przedmioty, takie jak noże, widelce, łyżki lub pokrywki nie powinny być umieszczane na powierzchni płyty, ponieważ mogą się nagrzewać i spowodować oparzenia.
• Należy pamiętać aby dzieci nie dotykały kuchenki w trakcie jej pracy.
• Uchwyty garnków mogą się nagrzewać w trakcie gotowania. Sprawdź, czy uchwyty nie wystają poza inne pola grzewcze, które są włączone. Trzymaj naczynia poza zasięgiem dzieci.
• Niezastosowanie się do tej porady może spowodować oparzenia.

Ważne instrukcje bezpieczeństwa

• Nigdy nie zostawiaj urządzenia bez nadzoru podczas użytkowania.
• Nigdy nie używaj kuchenki jako powierzchni do pracy lub przechowywania gdyż może to spowodować zniszczenie lub porysowanie kuchenki.
• Nigdy nie zostawiaj na urządzeniu żadnych przedmiotów ani naczyń.
• Nie umieszczaj ani nie zostawiaj żadnych przedmiotów namagnesowanych (np. kart kredytowych, kart pamięci) lub urządzeń elektronicznych (np. komputerów, odtwarzaczy

MP3) w pobliżu urządzenia, ponieważ mogą na nie oddziaływać jego pola elektromagnetyczne.

• Nigdy nie używaj urządzenia do ogrzewania pomieszczenia.
• Po użyciu zawsze wyłączaj pola grzejne i płytę grzewczą zgodnie z opisem w niniejszej instrukcji (np. za pomocą przycisków dotykowych).

- Nie pozwalaj dzieciom bawić się urządzeniem lub siedzieć, stać lub wspinać się na niego.

- Nie przechowuj przedmiotów interesujących dla dzieci w szafkach nad urządzeniem. Dzieci wspinające się na płytę kuchenną mogą zostać poważnie zranione.

- Nie pozostawiaj dzieci w pomieszczeniu lub bez opieki w miejscu, w którym urządzenie jest używane.

- Nie naprawiaj ani nie wymieniaj żadnej części urządzenia, chyba że wyraźnie zalecono to w instrukcji. Wszelkie inne czynności serwisowe powinny być wykonywane przez wykwalifikowanego technika.

- Nie używaj odkurzacza parowego do czyszczenia płyty kuchennej.

- Nie umieszczaj ani nie upuszczaj ciężkich przedmiotów na płytę kuchenną.

- Nie stawaj na płycie kuchennej.

- Nie należy używać patelni z postrzepionymi krawędziami ponieważ może to spowodować porysowanie powierzchni płyty.

- Do czyszczenia płyty kuchennej nie wolno używać zmywaków ani innych szorstkich środków ściernych, ponieważ mogą one porysować szkło indukcyjne.

- Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony przez producenta, jego przedstawiciela serwisowego lub podobnie wykwalifikowaną osobę, aby uniknąć zagrożenie porażenia prądem.

- To urządzenie jest przeznaczone do użytku w gospodarstwach domowych i podobnych zastosowaniach, takich jak:

- kuchnie w sklepach, biurach i innych miejscach pracy

- przez klientów w hotelach, motelach i innych pomieszczeniach typu mieszkalnego

OSTRZEŻENIE

W trakcie używania urządzeń elektrycznych należy przestrzegać podstawowych zasad bezpieczeństwa aby ograniczyć ryzyko wystąpienia pożaru, porażenia prądem i uszkodzenia lub zniszczenia mienia. Prosimy o przeczytanie wskazówek dotyczących bezpieczeństwa przed użyciem tego urządzenia.

- OSTRZEŻENIE: Urządzenie i jego części nagrzewają się podczas użytkowania.

Należy uważać, aby nie dotknąć elementów grzejnych. Dzieci poniżej 8 roku życia nie powinny samodzielnie obsługiwać urządzenia.

- OSTRZEŻENIE: Gotowanie bez nadzoru przy wykorzystywaniu tłuszczu lub oleju może być niebezpieczne i może spowodować pożar. NIGDY nie próbuj gasić ognia wodą, ale wyłącz urządzenie, a następnie przykryj płomień np. z pokrywką lub kocem przeciwpożarowym.

- OSTRZEŻENIE: Niebezpieczeństwo pożaru: nie przechowuj przedmiotów na powierzchniach do gotowania.

- OSTRZEŻENIE: Jeśli powierzchnia jest pęknięta, wyłącz urządzenie, aby uniknąć porażenia prądem.

- Nie należy używać odkurzacza parowego.

- Urządzenie nie jest przeznaczone do obsługi za pomocą zewnętrznego zegara lub oddzielnego systemu zdalnego sterowania.

- UWAGA: Proces gotowania musi być nadzorowany. Krótkotrwały proces gotowania musi być nadzorowany w sposób ciągły.

- OSTRZEŻENIE: Aby zapobiec przewróceniu się urządzenia, należy zainstalować płytę zgodnie z instrukcją instalacji.

- OSTRZEŻENIE: Należy używać naczyń zaprojektowanych przez producenta urządzenia do gotowania lub wskazanych przez producenta urządzenia w instrukcji użytkowania jako odpowiednie do tego typu kuchenek. Użycie nieodpowiednich naczyń może spowodować wypadki.

To urządzenie zawiera uziemienie tylko do celów funkcjonalnych.

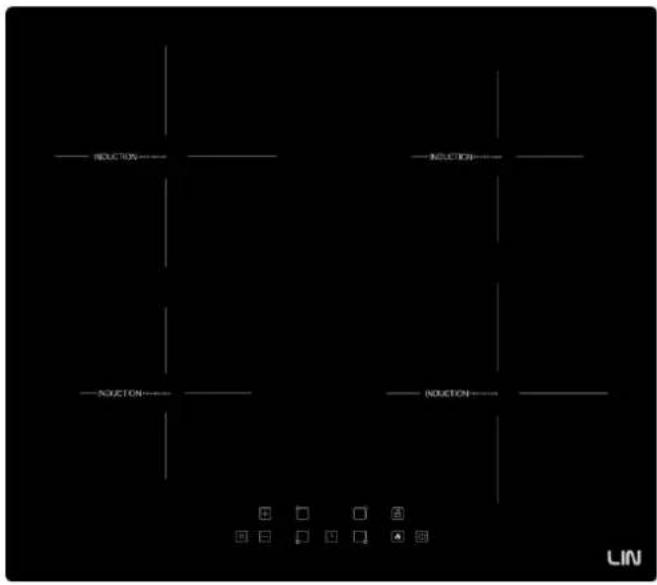

Widok urządzenia

Lewa górna strefa grzewcza: 2100W booster 2500W Lewa dolna strefa grzewcxza: 1400W booster 1800W Prawa górna strefa grzewcza: 1400W booster 1800W Prawa dolna strefa grzewcza: 2100W booster 2500W Rozmiar płyty grzewczej: 590*520mm

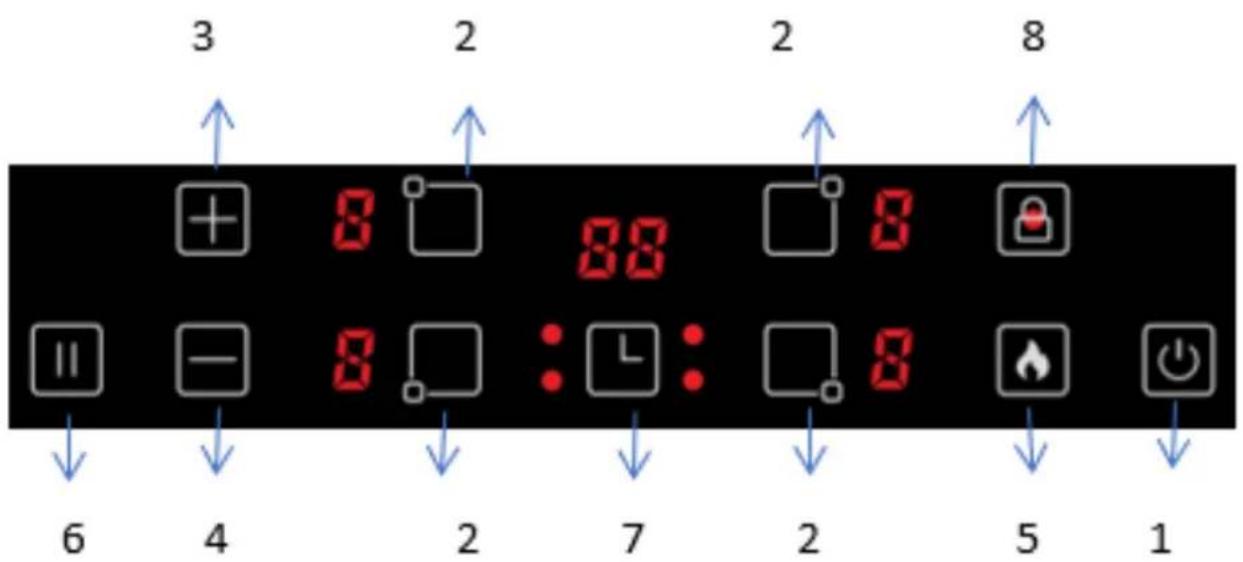

Panel kontrolny

3 2 2 8 88 2 8 6 4 2 7 2 5 1

1. Włącznik/Wyłącznik (On/Off)
2. Pola wyboru strefy grzewczej
3. Zwiększanie mocy/temperatury pola grzewczego i timera

4. Zmniejszanie mocy/temperatury pola grzewczego i timera

5. Funkcja Boost

6. Funkcja Pause
7. Funkcja Timer
8. Funkcja blokady panelu kontrolnego (Key Lock)

str. 6

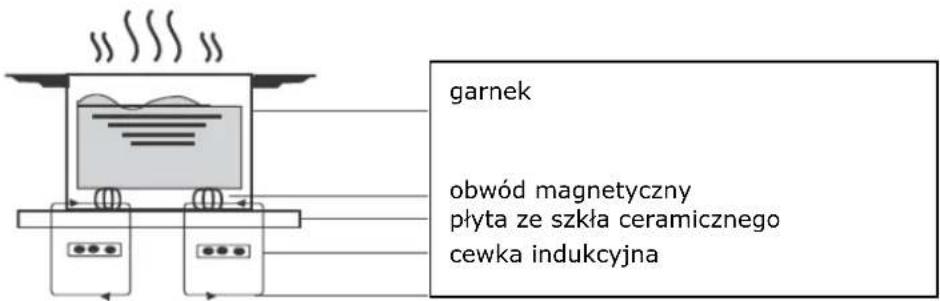

Słowo na temat gotowania indukcyjnego

Gotowanie indukcyjne to bezpieczna, zaawansowana, wydajna i ekonomiczna technologia gotowania. Działa na zasadzie wibracji elektromagnetycznych wytwarzających ciepło bezpośrednio na patelni, a nie pośrednio przez ogrzewanie powierzchni szkła. Szkło staje się gorące tylko dlatego, że patelnia nagrzewa się.

garnek obwód magnetyczny płyta ze szkła ceramicznego cewka indukcyjna

PRZED UŻYCIEM PŁYTY INDUKCYJNEJ

• Przeczytaj instrukcję, zwracając szczególnie uwagę na sekcję „Ostrzeżenia dotyczące bezpieczeństwa”.
• Usuń folię ochronną, która może nadal znajdować się na płycie indukcyjnej.

Korzystanie z przycisków dotykowych

• Kontrolki reagują na dotyk, więc nie musisz ich naciskać.
• Użyj opuszka palca, a nie jej czubka.
• Ustyszysz sygnał dźwiękowy po każdym dotknięciu.
• Upewnij się, że kontrolki są zawsze czyste, suche i że nie ma na nich żadnych przedmiotów (np. naczynia lub szmatki). Nawet niewielka ilość wody może utrudniać sterowanie.

Płyta obsługuje naczynia od 10cm i większe.

- Używaj tylko naczyń z podstawą nadającą się do indukcji Szukaj symbolu indukcji na opakowaniu naczynia lub na dnie patelni.

- Możesz sprawdzić, czy Twoje naczynia są odpowiednie,

przeprowadzając test magnetyczny. Przysuń magnes w kierunku

podstawy naczynia. Jeśli jest przeciągany to oznacza że nadaje się do indukcji.

- Jeśli nie masz magnesu:

1. Umieść trochę wody w naczyniu które chcesz sprawdzić.
2. Jeśli na wyświetlaczu nie miga kontrolka i woda się nagrzewa, naczynie jest odpowiednie.

- Naczynia wykonane z następujących materiałów nie są odpowiednie: czysta stal nierdzewna, aluminium lub miedź bez podstawy magnetycznej, szkło, drewno, porcelana, ceramika i wyroby ceramiczne.

Nie używaj naczyń z postrzepionymi krawędziami lub zakrzywioną podstawą.

Upewnij się, że podstawa garnka jest gładka, leży płasko na szkle i ma taki sam rozmiar jak strefa gotowania. Używaj naczyń, których średnica jest tak duża jak grafika wybranej strefy. Przy użyciu garnka zostanie używa nieco szersza energia przy maksymalnej wydajności. Jeśli korzystasz z naczynia o mniejszej średnicy, wydajność może być mniejsza niż oczekiwana. Zawsze wypośrodkuj garnek na polu grzejnym.

Zawsze podność naczynie z płyty indukcyjnej - nie przesuwaj, bo może porysować szkło.

Strefy gotowania są ograniczone, automatycznie dostosowywane do średnicy naczynia. Jednak dno naczynia musi mieć minimalną średnicę zgodnie z odpowiednią strefą gotowania. Aby uzyskać najlepszą wydajność płyty kuchennej, umieść naczynie na środku strefy gotowania.

Używaj indukcyjnych pół grzejnych z odpowiednimi naczyniami.

Po podłączeniu napięcia sieciowego wszystkie wyświetlacze zostają na chwilę podświetlone. Następnie płyta znajduje się w trybie gotowości i jest gotowa do pracy.

Sterowanie płytą odbywa się poprzez naciśnięcie odpowiedniego przycisku elektronicznego. Po każdym naciśnięciu przycisku rozlega się sygnał dźwiękowy.

Włączanie urządzenia

Włącz płytę, naciskając przycisk ON/OFF. Wszystkie diody stref grzewczych pokażą „0”. (jeśli w ciągu 120 sekund nie zostanie wybrana strefa grzewcza, płyta kuchenna wyłączy się automatycznie).

Wyłączanie urządzenia

W dowolnym momencie istnieje możliwość wyłączenia płyty naciskając przycisk ON/OFF

Włączanie stref grzewczych

Naciśnij przycisk wyboru strefy grzewczej której chcesz użyć. Na wyświetlaczu wybranej strefy pojawi się kropka, a pozostałe strefy, jeśli nie zostały wybrane, nie będą się świecić.

W celu rozpoczęcia pracy wybieramy w pierwszej kolejności wybieramy strefę grzewczą a następnie przyciskiem zwiększamy temperaturę/moc pracy pola lub zmniejszamy poprzez naciśnięcie przycisku by uzyskać krótszy czas gotowania, wybieramy żądaną strefę gotowania, a następnie poprzez naciśnięcie przycisku „P” aktywujemy funkcję Boost.

Jeśli strefa grzewcza jest gorąca, zamiast „0” wyświetl się „H” co oznacza że ciepło resztkowe nadal ogrzewa to pole.

Wskaźnik ciepła resztkowego

Wskaźnik ciepła resztkowego wskazuje, że obszar płyty indukcyjnej ma wysoką temperaturę i istnieje ryzyko poparzenia.

Po wyłączeniu strefy grzejnej odpowiedni wyświetlacz będzie wskazywał „H”, dopóki temperatura odpowiedniej strefy grzewczej nie osiągnie bezpiecznego poziomu.

Jeżeli świeci się wskaźnik ciepła resztkowego danego pola grzejnego, pole to można wykorzystać np. do utrzymywania temperatury naczynia lub topienia masła.

Gdy strefa grzejna ostygnie, wyświetlacz zgaśnie.

Wyłączanie wszystkich stref grzewczych

Aby wyłączyć jednocześnie wszystkie pola grzewcze, należy nacisnąć przycisk

Jeśli na wyświetlaczu pojawi się „H”, strefa grzewcza jest nadal gorąca i istnieje ryzyko poparzenia – nie wolno jej dotykać

Funkcja Pausa

Dzięki tej funkcji mamy możliwość wstrzymać proces gotowania poprzez naciśnięcie przycisku II, wówczas urządzenie zmniejsza moc wszystkich włączonych stref grzewczych.

W momencie ponownego naciśnięcia przycisku 📄 strefy grzewcze powróćą do poprzedniego poziomu temperatury.

Jeśli funkcja Pausa nie zostanie wyłączona, płyta kuchenna wyłączy się po 30 minutach.

Ochrona przed przegrzaniem

Płyty indukcyjne LIN wyposażone są w czujnik temperatury który monitoruje temperaturę wewnątrz płyty indukcyjnej. Gdy czujnik wykryje nadmierną temperaturę, płyta indukcyjna automatycznie zostanie wyłączona.

Ostrzeżenie o nagrzaniu płyty indukcyjnej

Kiedy płyta grzejna pracuje, wówczas szkło indukcyjne nagrzewa się. Po zakończeniu pracy pojawia się litera „H”, aby ostrzec o podwyższonej temperaturze i ryzyku oparzenia.

Automatyczne wyłączenie

Kolejną funkcją bezpieczeństwa płyty jest automatyczne wyłączanie. Dzieje się tak zawsze, gdy zapomnisz wyłączyć strefę gotowania. Domyślne czasy wyłączenia są pokazane w tabeli poniżej:

Poziom mocy	Domyślny zegar roboczy (godzina)
1-2	6 godzin
3-4	5 godzin
5	4 godziny
6-9	1.5 godziny

Blokowanie panelu sterującego

Dzięki tej funkcji można zablokować panel sterowania ( tryb bezpieczny), aby zapobiec niezamierzonemu użyciu (na przykład przez dzieci).

- Gdy panel sterowania jest zablokowany, wszystkie elementy sterujące z wyjątkiem sterowania ON / OFF są wyłączone.

Aby zablokować panel sterowania

1. Upewnij się, że płyta ceramiczna jest włączona.

2. Dotknij i przytrzymaj przez chwilę przycisk blokady( około 2s.).

3. Zablokowanie zostanie potwierdzone sygnałem dźwiękowym i panel sterowania zostanie zablokowany.

Aby odblokować panel sterowania

1. Upewnij się, że płyta ceramiczna jest włączona.
2. Dotknij i przytrzymaj przez chwilę przycisk blokady( około 2s.).
3. Odblokowanie zostanie potwierdzone sygnałem dźwiękowym i panel sterowania zostanie odblokowany.

Gdy płyta jest zablokowana, wszystkie elementy sterujące są wyłączone, z wyjątkiem

ON / OFF, dzięki czemu zawsze możesz wyłączyć płytę ceramiczną za pomocą ON / OFF

w sytuacji awaryjnej.

Funkcja Timer

Funkcja timera jest dostępna w dwóch wersjach opisanych poniżej.

Minutnik (1–99 min.)

Minutnika można używać, gdy pola grzejne są wyłączone. Na wyświetlaczu timera pojawi się „00” z migającą kropką. Naciśnij + aby zwiększyć czas lub naciśnij -, aby go zmniejszyć. Zakres wynosi od 0 do 99 minut. Jeżeli w ciągu 10 sekund nie nastąpi zmiana wyświetlanego czasu, minutnik zostanie ustawiony, a migająca kropka zniknie. Po ustawieniu timera rozpoczyna się odliczanie.

Gdy licznik czasu osiągnie zero, rozlegnie się sygnał dźwiękowy, a wyświetlacz timera zacznie migać. Sygnał dźwiękowy wyłączy się automatycznie po 2 minutach lub po naciśnięciu dowolnego przycisku.

Minutnik można zmienić lub wyłączyć w dowolnym momencie za pomocą przycisku ustawiania minutnika lub przycisku zmniejszania minutnika . Wyłączenie płyty poprzez dotknięcie w dowolnym momencie powoduje również wyłączenie minutnika.

Timer strefy gotowania (1–99 min.)

Gdy płyta jest włączona, dla każdej strefy gotowania można zaprogramować niezależny timer.

Wybierz strefę grzewczą, naciśnij przycisk 📁, następnie ustaw czas za pomocą przycisków zwiększania 🚠 lub zmniejszania 🎋 mocy grzania i na koniec aktywuj przycisk ustawiania timera 📁, timer można również zaprogramować tak, aby wyłącałał strefę grzewczą. Wokół timera rozmieszczone są cztery kropki, które wskazują, dla której strefy gotowania został ustawiony timer. 10 sekund po ostatniej operacji wyświetlacz timera zmieni się na licznik czasu, który zakończy odliczanie jako następny (w przypadku, gdy timer jest ustawiony dla więcej niż jednego pola grzejnego).

Kiedy timer zakończy odliczanie, rozlegnie się sygnał dźwiękowy, na wyświetlaczu timera pojawi się „00”, a kropka timera przypisanej do strefy grzewczej zacznie migać.

Zaprogramowana strefa gotowania wyłączy się i wyświetli się „H”, jeśli strefa gotowania będzie gorąca.

Sygnał dźwiękowy i miganie diody timera wyłączą się automatycznie po 2 minutach i/lub naciśnięciu dowolnego przycisku.

Funkcja Boost

Boost to funkcja, dzięki której moc/temperatura wybranej strefy wzrasta do większej mocy w ciągu jednej sekundy i trwa przez 5 minut. Dzięki temu możesz uzyskać mocniejsze i szybsze gotowanie.

Używanie funkcji Boost do uzyskania większej mocy

• Dotknij przycisk wyboru strefy gotowania, który chcesz zwiększyć, wskaźnik obok przycisku zacznie migać.
• Dotknij przycisku Boost - na panelu pokaże się informacja która strefa grzewcza będzie miała większą moc grzania.
• Jeśli chcesz anulować funkcję Booster, dotknij przycisku wyboru stref, wskaźnik obok przycisku zacznie migać. Następnie dotknij przycisku Booster. Strefa ogrzewania powróci do stopnia mocy ustawionego wcześniej.

• Gdy jedzenie się zagotuje, zmniejsz ustawienie mocy.
• Używanie pokrywki skraca czas gotowania i oszczędza energię, utrzymując ciepło.
• Zminimalizuj ilość płynu lub tłuszczu, aby skrócić czas gotowania.
• Rozpocznij gotowanie przy wysokim ustawieniu mocy i zmniejsz ustawienie, gdy jedzenie się zagrzeje.

USTAWIENIA TEMPERATURY

Ustawienia mocy	Zastosowanie
1 - 2	• delikatne podgrzanie dla małych ilości jedzenia• topienie czekolady, masła i żywności, które szybko się topią.• delikatne gotowanie• powolne podgrzewanie
3 - 4	• odgrzewanie• szybkie gotowanie• gotowanie ryżu
5 - 6	• smażenie naleśników
7 - 8	• smażenie• gotowanie makaronu
9	• smażenie• gotowanie zupy• wrzątek

KONSERWACJA I CZYSZCZENIE

Co?	Jak?	Ważne!
Codzienne zabrudzenia na szkle indukcyjnym (odciski palców, ślady, plamy pozostawione przez jedzenie)	1. Wyłącz zasilanie kuchenki.2. Nałoż środek do czyszczenia płyty, gdy szkło jest jeszcze ciepłe (ale nie gorące!)3. Wytrzyj do sucha czystą ściereczką lub ręcznikiem papierowym.4. Włącz zasilanie płyty.	Gdy zasilanie płyty zostanie wyłączone, nie będzie wskazania „gorącej powierzchni”, ale pole grzejne może nadal pozostać gorące! Zachowaj szczególną ostrożność.Twarde zmywaki, niektóre nylonowe ścierki i szorstkie / ścierne środki czyszczące mogą porysować szkło. Zawsze czytaj etykietę, aby sprawdzić, czy Twój środek jest odpowiedni.Nigdy nie zostawiaj środków czyszczących na płycie: szkło może zostać poplamione.
Pozostałości jedzenia, tłuszcz	Natychmiast usuń je za pomocą zmywaka odpowiedniego do płyt indukcyjnych, ale uważaj na powierzchnie gorącej strefy gotowania:1. Wyłącz zasilanie płyty indukcyjnej.2. Oczyć zabrudzenia ściereczką do naczyń lub ręcznikiem papierowym.3. Wykonaj czynności dla „Codzienne zabrudzenia na szkle” powyżej.	Usuń plamy pozostawione przez resztki jedzenia lub tłuszczu bezzwłocznie po zakończeniu gotowania. Jeśli pozostaną do ostygnięcia na szkle indukcyjnym, mogą być trudne do usunięcia lub nawet na stałe uszkodzić powierzchnię szkła.
Wycieki pod osłonę płyty	1. Wyłącz zasilanie kuchenki.2. Wytrzyj do sucha wyciek3. Przetrzyj obszar panelu sterowania czystą wilgotną gąbką lub szmatką.4. Wytrzyj całą płytę do sucha ręcznikiem papierowym.5. Włącz ponownie zasilanie płyty kuchennej.	• Płyta indukcyjna może wydawać dźwięki, a sterowanie dotykowe może nie działać, wówczas gdy elementy elektroniczne zostały zalane. Upewnij się, że wytarłeś obszar sterowania dotykiem przed włączeniem kuchenki.

PORADY I WSKAZÓWKI

Problem	Prawdopodobne przyczyny	Rozwiązanie
Płyta kuchenna nie działa.	Brak mocy.	Upewnij się, że płyta kuchenna jest podłączona do zasilania i jest włączona.Sprawdź, czy w twoim domu lub okolicy nie wystąpiła przerwa w dostawach prądu. Jeśli sprawdziłeś wszystko i problem nadal występuje, skontaktuj się z serwisem.
Sterowanie dotykowe nie działa.	Panel sterujący jest zablokowany.	Odblokuj panel sterujący. Patrz sekcja „Korzystanie z ceramicznej płyty kuchennej” w celu uzyskania instrukcji.
Utrudnione korzystanie z panelu sterowania.	Sprawdź czy palec którym dokonujesz sterowania jest suchy i czysty.	Upewnij się, że panel sterowania jest suchy i czysty, oraz że dokonujesz sterowania opuszkiem palca.
Szkło jest porysowane.	Garnki o szorstkich krawędziach.Nieodpowiednie środki czyszczące, ściereczki lub zmywaki	Używaj naczyń z płaskimi i gładkimi podstawami. Zobacz „Wybór odpowiedniego naczynia”.Patrz „Pielęgnacja i czyszczenie”.
Niektóre garnki wydają trzaski.	Niektóre garnki wydają trzaski	Jest to normalne dla naczyń kuchennych i nie wskazuje błędu.

SPECYFIKACJA TECHNICZNA

Płyta kuchenna	LI-47400
Strefy gotowania	4 strefy
Napięcie zasilania	220-240V~,50-60Hz
Dostępna moc grzejna	7400W
Rozmiar L×W×H(mm)	590X520X63
Wymiary zabudowy A × B (mm)	560X490

WYŚWIETLANIE AWARII I KONTROLA KODÓW BŁĘDÓW

Jeśli pojawi się nieprawidłowość, płyta indukcyjna automatycznie przejdzie w tryb serwisowy i wyświetl i odpowiednie kody serwisowe:

Kod błędu	Możliwe przyczyny	Co robić
E1	Przerwa w obwodzie cewki lub brak pracy	Skontaktuj się z serwisem posprzedażowym i podaj kod błędu
E2	NTC zwarty lub otwarty	Skontaktuj się z serwisem posprzedażowym i podaj kod błędu
E3	Wysokie napięcie	Skontaktuj się z serwisem posprzedażowym i podaj kod błędu
E4	Niskie napięcie	Skontaktuj się z serwisem posprzedażowym i podaj kod błędu
E5	Płyta kuchenna ma wysoką temperaturę	Skontaktuj się z serwisem posprzedażowym i podaj kod błędu
E6	Zwarcie lub przerwa w NTC IGBT	Skontaktuj się z serwisem posprzedażowym i podaj kod błędu
E8	Błąd komunikacji	Skontaktuj się z serwisem posprzedażowym i podaj kod błędu
E0	Brak patelni lub nie wykryto naczynia	Proszę postawić na nim odpowiednie naczynie
CC/CCC	Automatyczny wyłącznik bezpieczeństwa w przypadku przelania cieczy.Oznacza to, że panel dotykowy został zalany płynem.	Proszę wyłączyć płytę, wyczyścić panel sterowania.

INSTALACJA – INSTRUKCJA INSTALACJI

Wytnij powierzchnię roboczą zgodnie z rozmiarami pokazanymi na rysunku.

W celu instalacji i użytkowania należy zachować co najmniej 5 cm przestrzeni wokół otworu.

Upewnij się, że grubość powierzchni roboczej wynosi co najmniej 30 mm. Wybierz odporny na ciepło materiał powierzchni roboczej, aby uniknąć większych odkształceń spowodowanych przez promieniowanie cieplne z płyty grzejnej.

W celu właściwego zainstalowania płyty i wentylacji należy każdorazowo upewnić się, że blat kuchenny jest właściwej grubości, a wlot i wylot powietrza nie są zablokowane.

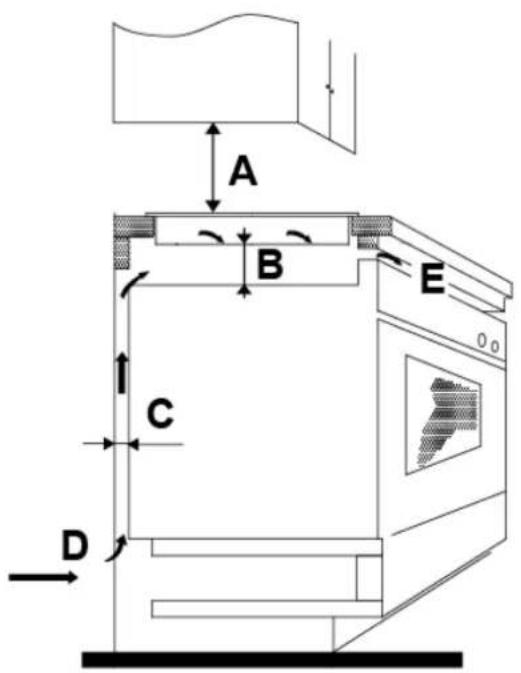

Uwaga: Odległość bezpieczeństwa między płytą grzejną a szafką nad płytą grzejną powinna wynosić co najmniej 760 mm.

A B E C D

A(mm)	B(mm)	C(mm)	D	E
760	50 min	30 min	Kanał wentylacyjny	Wylot powietrza 20 mm

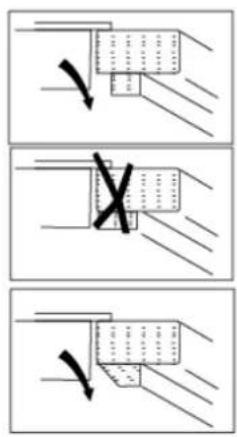

Przed umiejscowieniem wsporników mocujących

Urządzenie powinno być umieszczone na stabilnej, gładkiej powierzchni (użyj opakowania). Nie naciskaj na szkło indukcyjne oraz obudowę i elementy wystające z płyty indukcyjnej.

Uwagi

1. Płyta indukcyjna musi zostać zainstalowana przez wykwalifikowany personel lub techników z uprawnieniami. Nigdy nie przeprowadzaj operacji montażu samodzielnie.
2. Płyta indukcyjna nie może być montowana do urządzeń chłodzących, zmywarek i suszarek.
3. Płytę indukcyjną należy zainstalować w taki sposób, aby zapewnić lepsze promieniowanie cieplne w celu zwiększenia jej niezawodności.
4. Ściana i strefa grzewcza nad powierzchnią roboczą powinny być odporne na podwyższoną temperaturę.
5. Aby uniknąć uszkodzeń, warstwa izolująca i klej użyte do montażu blatów kuchennych muszą być odporne na podwyższoną temperaturę.
6. Nie należy używać myjki parowej do czyszczenia płyty.
7. Płyta indukcyjna nie może być podłączona tylko do zasilania z impedancją niższą niż 0,427 omów.

Podłączanie płyty do zasilania sieciowego

1. Jeśli kabel zasilający jest uszkodzony lub wymaga wymiany, powinien się tym zająć wykwalifikowany elektryk z uprawnieniami i należy w tym celu skontaktować się z serwisem.

2. Jeśli urządzenie jest podłączone bezpośrednio do zasilania sieciowego, należy zainstalować wyłącznik wielobiegunowy z minimalną przerwą 3 mm między stykami.

3. Instalator musi zapewnić prawidłowe połączenie elektryczne i zgodność z przepisami bezpieczeństwa.

4. Kabel nie może być zgięty ani ściśnięty.
5. Kabel musi być regularnie sprawdzany i wymieniany tylko przez odpowiednio wykwalifikowaną osobę.

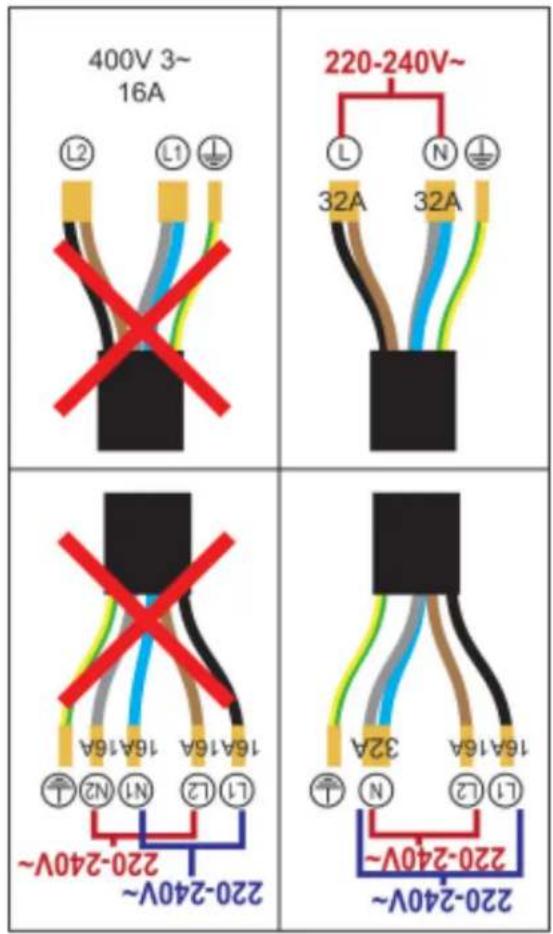

Zasilanie należy podłączyć zgodnie z odpowiednią normą lub wyłącznikiem jednobiegunowym. Sposób połączenia pokazano poniżej.

5*2.5mm2

400V 3~ 16A L2 L1 L1 32A 32A 220-240V~ L N 32A 220-240V~ 16A16A 16A16A LT12 N1 N2 220-240V~ 220-240V~ 16A16A 32A LT12 N

GWARANCJA I SERWIS

Niniejszym LIN POLSKA Sp. z o.o. oświadcza, że urządzenie LIN LI-47400 jest zgodne z zasadniczymi wymaganiami oraz innymi stosownymi postanowieniami dyrektywy 2014/53/EU-2014/30/EU.

Odniesienie do pełnej wersji deklaracji z normami CE znajduje się na stronie www.lin-tcl.pl w karcie produktu.

CE

Oznakowanie sprzętu symbolem przekreślonego kontenera na odpady informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego wraz z innymi odpadami. Przekazanie zużytego sprzętu elektrycznego i elektronicznego do punków zbierania przyczynia się do ponownego użycia, recyklingu bądź odzysku sprzętu i ochrony środowiska naturalnego. Składniki niebezpieczne zawarte w sprzęcie elektronicznym mogą powodować długo utrzymujące się niekorzystne zmiany w środowisku naturalnym, jak również działać szkodliwie na zdrowie

Gwarancja

1) Dystrybutor niniejszego produktu gwarantuje prawidłowe działanie produktu w okresie 12 miesięcy od daty zakupu, jednak nie dłużej niż 24 miesięcy od daty produkcji. Gwarancją objęte są jedynie produkty posiadające prawidłowo wypełnioną kartą gwarancyjną (pieczątka punktu sprzedaży) wraz z dowodem zakupu. Naprawy w okresie trwania gwarancji będą wykonywane bezpłatnie. Gdy naprawa będzie niemożliwa nastąpi wymiana produktu na nowy wolny od wad. Dystrybutor dopuszcza możliwość wymiany na inny podobny model urządzenia (o takich samych parametrach lub lepszych) w przypadku, gdy przedmiotowy sprzęt nie jest już dostępny na rynku. W przypadku wymiany okres udzielanej gwarancji biegnie od pierwotnej daty zakupu urządzenia.
2) Karta gwarancyjna bez pieczątki sklepu, daty sprzedaży i podpisu sprzedawcy jest nieważna! W przypadku braku ważnej karty gwarancyjnej wszelkie usterki mogą być usunięte przez dystrybutora tylko na koszt nabywcy.
3) Gwarancją objęte są wszelkie wady materiałowe i produkcyjne powodujące niemożność korzystania z produktu lub jego wadliwe działanie.

4) Uprawniony z gwarancji jest zobowiązany dostarczyć kompletne urządzenie w oryginalnym opakowaniu (zawierające wszystkie akcesoria: ładowarki, uchwyty, kable, karty pamięci oraz karty licencyjne oprogramowania wraz z płytami) do siedziby dystrybutora na własny koszt, wraz z ważną kartą gwarancyjną, dowodem zakupu oraz dokładnym opisem występującej usterki.
5) Gwarancja nie obejmuje uszkodzeń mechanicznych, uszkodzeń powstałych z powodu użytkowania urządzenia niezgodnie z instrukcją obsługi lub do innych celów niż określone w opisie urządzenia.
6) Gwarancja nie obejmuje materiałów i elementów eksploatacyjnych, ulegających zużyciu w trakcie normalnego użytkowania powyżej 6 miesięcy od daty zakupu (np. baterie, akumulatory, uchwyty, filtry, etc.)
7) Gwarancja nie obejmuje naprawy urządzeń, których stan higieniczny narusza przyjęte normy, były niewłaściwie konserwowane i użytkowane co spowodowało nieprawidłową pracę urządzenia lub jego uszkodzenie. Tego typu naprawy będą dokonywane odpłatnie po uzgodnieniu kosztów z Klientem.
8) Serwis dokona naprawy w terminie 14 dni od daty otrzymania urządzenia. Termin może ulec przedłużeniu do 30 dni, jeżeli zajdzie konieczność sprowadzenia od producenta części zapasowych.
9) W przypadku nieuzasadnionej reklamacji (braku zgłaszanej usterki lub zakwalifikowania jej jako nie podlegającej gwarancji), klient ponosi koszty ekspertyzy w wysokości 50 zł netto oraz koszty przesyłki.
10) Niniejsza gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z art.13 pkt.4 Ustawy o warunkach sprzedaży konsumenckiej oraz zmianie Kodeksu cywilnego (Dz.U. z 2002r Nr141, poz. 1176).
11) Terytorialny zasięg ochrony gwarancyjnej to terytorium Rzeczpospolitej Polskiej.
W razie jakichkolwiek pytań lub problemów prosimy o kontakt jak poniżej. Szczegółowe warunki gwarancji i procedura reklamacyjna w oddzielnej części.

Importer

LIN Polska Sp. z o.o.

Opłotek 29

01-940 Warszawa

www.lin-tcl.pl

[e-mail]

Telefon: [phone]

Model sprzętu:......

Data

sprzedaży i podpis......

Numer seryjny:......

LIN

www.lin-tcl.pl
