Typ produktu	Inteligentny przekaźnik/przełącznik dla instalacji DC
Model	Shelly Plus I4 DC
Wymiary	42 × 36 × 15 mm
Waga	Około 30 g
Zasilanie	12-24 V DC
Maksymalne obciążenie	4 A przy 24 V DC
Funkcje główne	Sterowanie zdalne przez Wi-Fi, automatyzacja, harmonogramy, obsługa przycisków i czujników
Łączność	Wi-Fi 2.4 GHz (IEEE 802.11 b/g/n)
Obsługiwane protokoły	MQTT, HTTP, WebSocket, Shelly Cloud
Systemy automatyki	Kompatybilny z Home Assistant, OpenHab, Domoticz, Alexa, Google Home
Wejścia	4 kanały wejściowe (styki bezpotencjałowe)
Wyjścia	Brak wyjść przekaźnikowych (moduł wejściowy)
Temperatura pracy	Od -20°C do +60°C
Montaż	W puszce lub na szynie DIN (z opcjonalnym adapterem)
Materiał obudowy	Tworzywo sztuczne, klasa palności V-0
Stopień ochrony	IP20 (do użytku wewnętrznego)
Zgodność z normami	CE, RoHS
Konserwacja i czyszczenie	Przecierać suchą szmatką, unikać wilgoci i środków chemicznych
Bezpieczeństwo	Odłączyć zasilanie przed montażem, stosować w suchych pomieszczeniach
Części zamienne i naprawy	Brak części zamiennych – w przypadku uszkodzenia wymienić całe urządzenie
Gwarancja	2 lata

Często zadawane pytania - Plus I4 DC Shelly

Jak podłączyć Shelly Plus I4 DC?

Moduł posiada 4 wejścia dla styków bezpotencjałowych. Należy podłączyć zasilanie 12-24 V DC do zacisków L i N oraz styki do wejść SW1-SW4. Instrukcję podłączenia znajdziesz w oficjalnej dokumentacji.

Czy Shelly Plus I4 DC może działać z Home Assistant?

Tak, jest w pełni kompatybilny z Home Assistant przez integrację Shelly lub protokół MQTT. Można go dodać jako urządzenie wejściowe.

Jakie napięcie zasilania jest wymagane?

Zasilanie musi być stałe (DC) w zakresie 12-24 V. Nie podłączać napięcia przemiennego, ponieważ może to uszkodzić urządzenie.

Czy moduł ma wyjście przekaźnikowe?

Nie, Shelly Plus I4 DC jest wyłącznie modułem wejściowym – służy do monitorowania stanu przycisków, czujników lub innych styków bezpotencjałowych.

Jak skonfigurować moduł przez Wi-Fi?

Po zasileniu moduł tworzy własną sieć Wi-Fi. Połącz się z nią i otwórz przeglądarkę na adresie 192.168.33.1. Postępuj zgodnie z kreatorem konfiguracji, aby połączyć urządzenie z siecią domową.

Czy można używać go z baterii?

Tak, jeśli napięcie baterii mieści się w zakresie 12-24 V DC. Należy jednak pamiętać, że moduł pobiera około 0,5 W w trybie czuwania.

Jak zresetować Shelly Plus I4 DC do ustawień fabrycznych?

Przytrzymaj wciśnięty przycisk reset przez ok. 5 sekund, aż dioda zacznie szybko migać. Puść przycisk – moduł uruchomi się jako punkt dostępowy.

Czy obsługuje sceny i automatyzację?

Tak, w aplikacji Shelly Cloud możesz tworzyć sceny i ustawiać harmonogramy. Możliwe jest również wyzwalanie akcji na podstawie stanu wejść.

Jaki jest maksymalny prąd na wejściach?

Wejścia są bezpotencjałowe, więc nie przepływają przez nie duże prądy. Maksymalny prąd styków zewnętrznych nie powinien przekraczać 50 mA.

Gdzie mogę pobrać instrukcję obsługi?

Instrukcję w formacie PDF można pobrać bezpłatnie ze strony notice-facile.com lub z oficjalnej strony producenta Shelly.

INSTRUKCJA OBSŁUGI Plus I4 DC Shelly

Przeczytaj przed użyciem

Niniejszy dokument zawiera ważne informacje techniczne i dotyczące bezpieczeństwa związane z urządzeniem, jego bezpiecznym użytkowaniem i instalacją.

UWAGA! Przed rozpoczęciem instalacji należy uważnie i w całości przeczytać niniejszą instrukcję oraz wszelkie inne dokumenty dołączone do urządzenia. Nieprzestrzeganie procedur instalacji może prowadzić do nieprawidłowego działania, zagrożenia zdrowia i życia, naruszenia prawa lub odmowy gwarancji prawnej i/lub handlowej (jeśli dotyczy). Shelly Europe Ltd. nie ponosi odpowiedzialności za jakiekolwiek straty lub szkody w przypadku nieprawidłowej instalacji lub niewłaściwego działania tego urządzenia z powodu nieprzestrzegania instrukcji obsługi i bezpieczeństwa zawartych w niniejszej instrukcji.

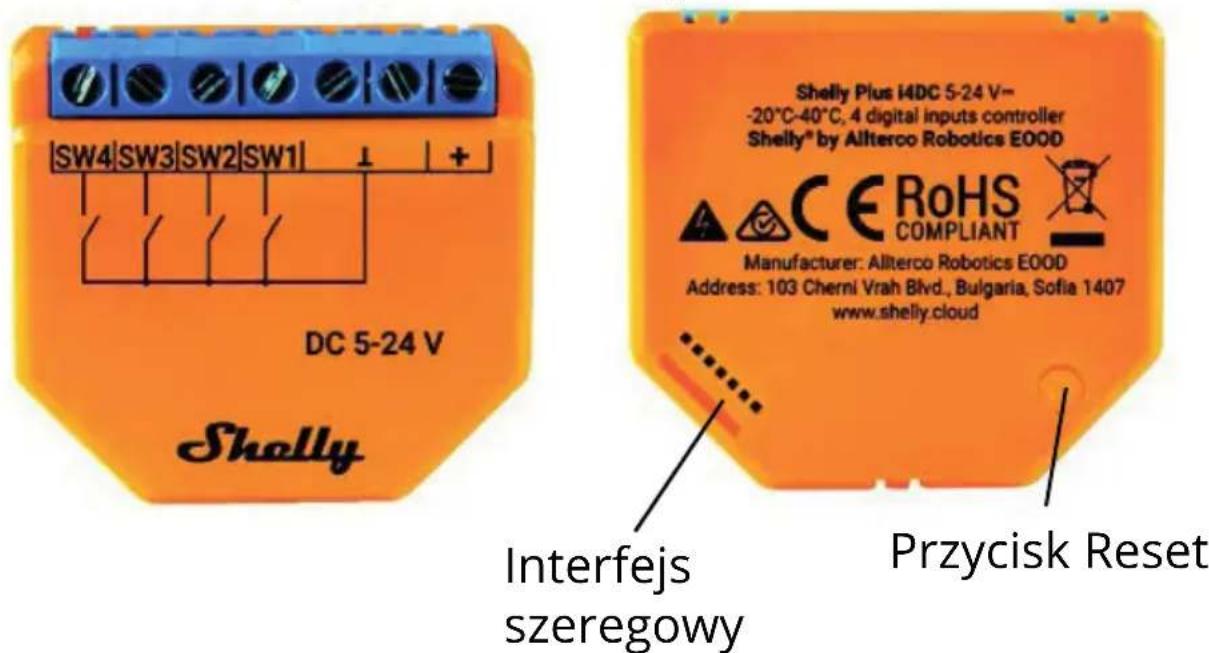

Widok z przodu Widok z tyłu

Wprowadzenie do produktu

Shelly® to linia innowacyjnych urządzeń zarządzanych mikroprocesorem, które umożliwiają zdalne sterowanie obwodami elektrycznymi za pomocą telefonu komórkowego, tabletu, komputera PC lub systemu automatyki domowej. Urządzenia Shelly® mogą pracować samodzielnie w lokalnej sieci Wi-Fi lub mogą być obsługiwane za pośrednictwem usług automatyki domowej w chmurze. Shelly Cloud to usługa, do której można uzyskać dostęp za pomocą aplikacji mobilnej na Androida lub iOS lub za pomocą dowolnej przeglądarki internetowej pod adresem https://control.shelly.com/.

Urządzenia Shelly® mogą być dostępne, kontrolowane i monitorowane zdalnie z dowolnego miejsca, w którym użytkownik ma połączenie z Internetem, o ile urządzenia są podłączone do routera Wi-Fi i Internetu. Urządzenia Shelly® mają wbudowany interfejs sieciowy dostępny pod adresem http://192.168.33.1 po podłączeniu bezpośrednio do punktu dostępowego urządzenia lub pod adresem IP urządzenia w lokalnej sieci Wi-Fi. Wbudowany interfejs sieciowy może być używany do monitorowania i sterowania urządzeniem, a także do dostosowywania jego ustawień.

Urządzenia Shelly® mogą komunikować się bezpośrednio z innymi urządzeniami Wi-Fi za pośrednictwem protokołu HTTP. Interfejs API jest dostarczany przez Shelly Europe Ltd. Aby uzyskać więcej informacji, odwiedź: https://shelly-api-docs.shelly.cloud/#shelly-family-overview Urządzenia Shelly® są dostarczane z fabrycznie zainstalowanym oprogramowaniem układowym.

Jeśli aktualizacje oprogramowania układowego są niezbędne do utrzymania zgodności urządzeń, w tym aktualizacje zabezpieczeń, Shelly Europe Ltd. zapewni aktualizacje bezpłatnie za pośrednictwem wbudowanego interfejsu internetowego urządzenia lub aplikacji mobilnej Shelly, gdzie dostępne są informacje o aktualnej wersji oprogramowania układowego. Wybór zainstalowania lub nie aktualizacji oprogramowania sprzętowego urządzenia jest wyłączną odpowiedzialnością użytkownika. Shelly Europe Ltd. nie ponosi odpowiedzialności za brak zgodności urządzenia spowodowany brakiem zainstalowania przez użytkownika dostarczonych aktualizacji w odpowiednim czasie.

Schematy

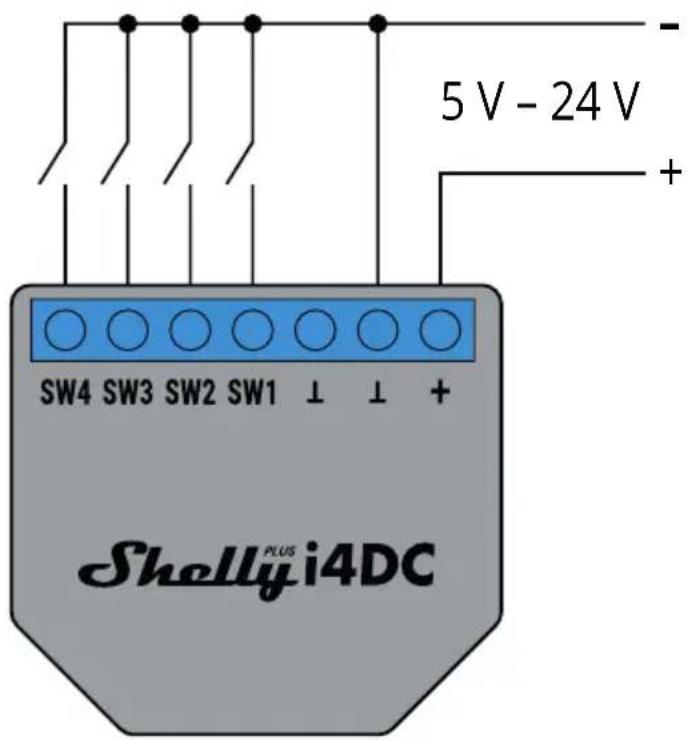

Rys. 1

Legenda

• +: Zacisk dodatni / przewód
• ⊥: Zacisk ujemny
- -: Przewód ujemny

- SW1, SW2, SW3, SW4: Zaciski przełączników

Instrukcja instalacji

Shelly Plus i4DC (Urządzenie) jest zasilanym prądem stałym wejściem przełącznika Wi-Fi zaprojektowanym do sterowania innymi urządzeniami przez Internet. Można go zamontować w standardowej konsoli ściennej, za włącznikami światła lub w innych miejscach o ograniczonej przestrzeni.

UWAGA! Montaż/instalacja urządzenia musi być przeprowadzona z zachowaniem ostrożności przez wykwalifikowanego elektryka.

UWAGA! Niebezpieczeństwo porażenia prądem. Należy upewnić się, że napięcie na przewodach nie przekracza 24 VDC. Do zasilania urządzenia należy używać wyłącznie stabilizowanego napięcia.

UWAGA! Każda zmiana połączeń musi być wykonywana po upewnieniu się, że na zaciskach urządzenia nie ma napięcia.

UWAGA! Urządzenia należy używać wyłącznie z siecią elektryczną i urządzeniami zgodnymi z obowiązującymi przepisami. Zwarcie w sieci elektrycznej lub w jakimkolwiek urządzeniu podłączonym do urządzenia może spowodować jego uszkodzenie.

UWAGA! Urządzenie należy podłączać wyłącznie w sposób przedstawiony w niniejszej instrukcji. Każda inna metoda może spowodować uszkodzenie i/lub obrażenia ciała.

UWAGA! Nie należy instalować urządzenia w miejscach, w których może ono ulec zamoczeniu. Podłącz przełącznik lub przycisk do zacisku SW urządzenia i przewodu ujemnego, jak pokazano na rys. 1.

Podłącz przewód ujemny do zacisku ↓ , a przewód dodatni do zacisku + urządzenia.

UWAGA! Nie należy podłączać wielu przewodów do jednego zacisku.

Rozwiązywanie problemów

W przypadku napotkania problemów z instalacją lub obsługą Shelly Plus i4DC, należy sprawdzić stronę bazy wiedzy:

Jeśli zdecydujesz się używać urządzenia z aplikacją mobilną Shelly Smart Control i usługą w chmurze, instrukcje dotyczące podłączania urządzenia do chmury i sterowania nim za pomocą aplikacji Shelly Smart Control można znaleźć w przewodniku po aplikacji mobilnej. Aplikacja mobilna Shelly i usługą Shelly Cloud nie są warunkiem prawidłowego działania urządzenia. To urządzenie może być używane samodzielnie lub z różnymi innymi platformami i protokołami automatyki domowej.

UWAGA! Nie pozwalaj dzieciom bawić się przyciskami/przełącznikami podłączonymi do urządzenia. Urządzenia do zdalnego sterowania Shelly (telefony komórkowe, tablety, komputery PC) należy trzymać z dala od dzieci.

Specyfikacja

• Zasilanie: 5 - 24 VDC (stabilizowane)
• Wymiary (wys. x szer. x gł.): 42x37x17 mm
• Temperatura pracy: od -20°C do 40°C
• Maksymalna wysokość: 2000 m
• Zużycie energii elektrycznej: < 1 W
• Obsługa wielu kliknięć: Do 12 możliwych działań (3 na przycisk)
• Wi-Fi: Tak
• Bluetooth: Tak
• Pasmo RF: 2400 - 2495 MHz
• Maks. Moc RF: < 20 dBm
• Protokół Wi-Fi: 802.11 b/g/n
• Zasięg działania Wi-Fi (w zależności od warunków lokalnych):
  * do 50 m na zewnątrz
  * do 30 m w pomieszczeniach
• Protokół Bluetooth: 4.2
• Zasięg działania Bluetooth (w zależności od warunków lokalnych):
  * do 30 m na zewnątrz
  * do 10 m w pomieszczeniach
• Obsługa skryptów (mjs): Tak
• MQTT: Tak
• Webhooks (akcje URL): 20 z 5 adresami URL na hak
• CPU: ESP32
• Pamięć flash: 4 MB

Deklaracja zgodności

Niniejszym Shelly Europe Ltd. (dawniej Allterco Robotics EOOD) oświadcza, że typ urządzenia radiowego Shelly Plus i4DC jest zgodny z dyrektywą 2014/53/UE, 2014/35/UE, 2014/30/UE, 2011/65/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym:

Oficjalna strona internetowa: https://www.shelly.com

Zmiany danych kontaktowych są publikowane przez Producenta na oficjalnej stronie internetowej.

Wszelkie prawa do znaku towarowego Shelly® i inne prawa intelektualne związane z tym urządzeniem należą do Shelly Europe Ltd., Inc.

Uproszczona deklaracja zgodności

Producent: ALLTERCO ROBOTICS EOOD, UIC 202320104

Adres: 1407 Sofia, 103 Cherni Vrah Blvd., Bulgaria

Produkt: Smart Switch

Model: Shelly Plus i4 DC

Częstotliwość radiowa: 2400 - 2495 MHz

Maks. moc częstotliwości radiowej: <20 dBm

Wyrób jest zgodny z dyrektywą Parlamentu Europejskiego i Rady 2014/53/UE z dnia 16 kwietnia 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich dotyczących udostępniania na rynku urządzeń radiowych i uchylającą dyrektywę 1999/5/WE.

Deklaracja zgodności dostępna na stronie internetowej:

https://files.innpro.pl/Shelly

Środki ostrożności

1. Przed przystąpieniem do ładowania sprawdź, czy styki urządzenia są czyste.
2. Nigdy nie pozostawiaj urządzenia podczas użytkowania i ładowania bez nadzoru.
3. Zadbaj o to, aby w sytuacji awaryjnej móc szybko odłączyć urządzenie od źródła zasilania.
4. Nigdy nie wystawiaj urządzenia na działanie wysokiej temperatury.
5. Ładuj urządzenie w miejscu suchym i dobrze wentylowanym z dala od materiałów łatwopalnych, zachowaj wolną przestrzeń min. 1m od innych obiektów.
6. Nigdy nie zakrywaj urządzenia podczas ładowania.
7. Nigdy nie używaj zasilacza, stacji ładowania, kabli itp. bez rekomendacji i atestu producenta.
8. Zadbaj o swoje mienie, urządzenie wyposażone jest w ogniwa, które są trudne do ugaszenia, wyposaż się w płachte gaśniczą.

Ochrona środowiska

Zużyty sprzęt elektroniczny oznakowany zgodnie z dyrektywą Unii Europejskiej, nie może być umieszczany łącznie z innymi odpadami komunalnymi. Podlega on selektywnej zbiórce i recyklingowi w wyznaczonych punktach. Zapewniając jego prawidłowe usuwanie, zapobiegasz potencjalnym, negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego. System zbierania zużytego sprzętu zgodny jest z lokalnie obowiązującymi przepisami ochrony środowiska dotyczącymi usuwania odpadów. Szczegółowe informacje na ten temat można uzyskać w urzędzie miejskim, zakładzie oczyszczania lub sklepie, w którym produkt został zakupiony.

Produkt spełnia wymagania dyrektyw tzw. Nowego Podejścia Unii Europejskiej (UE), dotyczących zagadnień związanych z bezpieczeństwem użytkowania, ochroną zdrowia i ochroną środowiska, określających zagrożenia, które powinny zostać wykryte i wyeliminowane.

Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi, stworzonej przez producenta.

Produkt należy regularnie konserwować (czyścić) we własnym zakresie lub przez wyspecjalizowane punkty serwisowe na koszt i w zakresie użytkownika. W przypadku braku informacji o koniecznych akcjach konserwacyjnych cyklicznych lub serwisowych w instrukcji obsługi, należy regularnie, minimum raz na tydzień oceniać odmiennosć stanu fizycznego produktu od fizycznie nowego produktu. W przypadku wykrycia lub stwierdzenia jakiejkolwiek odmienności należy pilnie podjąć kroki konserwacyjne (czyszczenie) lub serwisowe. Brak poprawnej konserwacji (czyszczenia) i reakcji w chwili wykrycia stanu odmienności może doprowadzić do trwałego uszkodzenia produktu. Gwarant nie ponosi odpowiedzialności za uszkodzenia wynikające z zaniedbania.

Szczegółowe informacje o warunkach gwarancji dystrybutora / producenta dostępne na stronie internetowej https://serwis.innpro.pl/gwarancja

Akumulator LI-ION

Urządzenie wyposażone jest w akumulator LI ION (litowo-jonowy), który z uwagi na swoją fizyczną i chemiczną budowę starzeje się z biegiem czasu i użytkowania. Producent określa maksymalny czas pracy urządzenia w warunkach laboratoryjnych, gdzie występują optymalne warunki pracy dla urządzenia, a sam akumulator jest nowy i w pełni naładowany. Czas pracy w rzeczywistości może się różnić od deklarowanego w ofercie i nie jest to wada urządzenia a cecha produktu. Aby zachować maksymalną żywotność akumulatora, nie zaleca się go rozładowywać do poziomu poniżej 3,18V lub 15% ogólnej pojemności. Niższe wartości, jak np. 2,5V dla ogniwa uszkadzają je trwale i nie jest to objęte gwarancją. W przypadku zaniechania używania akumulatora lub całego urządzenia przez czas dłuższy niż jeden miesiąc należy akumulator naładować do 50% i sprawdzać cyklicznie co dwa miesiące poziom jego naładowania. Przechowuj akumulator i urządzenie w miejscu suchym, z dala od słońca i ujemnych temperatur.

Akumulator LIPO

Urządzenie wyposażone jest w akumulator LI PO (litowo-polimerowy), który z uwagi na swoją fizyczną i chemiczną budowę starzeje się z biegiem czasu i użytkowania. Producent określa maksymalny czas pracy urządzenia w warunkach laboratoryjnych, gdzie występują optymalne warunki pracy dla urządzenia, a sam akumulator jest nowy i w pełni naładowany. Czas pracy w rzeczywistości może się różnić od deklarowanego w ofercie i nie jest to wada urządzenia a cecha produktu. Aby zachować maksymalną żywotność akumulatora, nie zaleca się go rozładowywać do poziomu poniżej 3,5V lub 5% ogólnej pojemności. Niższe wartości, jak np 3,2V dla ogniwa uszkadzają je trwale i nie jest to objęte gwarancją. W przypadku zaniechania używania akumulatora lub całego urządzenia przez czas dłuższy niż jeden miesiąc należy akumulator naładować do 50% i sprawdzać cyklicznie co dwa miesiące poziom jego naładowania. Przechowuj akumulator i urządzenie w miejscu suchym, z dala od słońca i ujemnych temperatur.
