INSTRUKCJA OBSŁUGI E-City U17 Indiana

Przede wszystkim chcielibyśmy podziękować Państwu za zakup naszego roweru elektrycznego, który został starannie zaprojektowany i wyprodukowany zgodnie z wymogami najwyższych standardów międzynarodowych. Pragnęlibyśmy, aby był on sposobem, jeżeli nie na życie, to chociaż na spędzenie wolnego czasu, relaks i zdrowie. Prosimy o uważne zapoznanie się ze szczegółami poniższej instrukcji, zanim przystąpicie Państwo do użytkowania roweru. Instrukcja zawiera ważne informacje związane z bezpieczeństwem, obsługą oraz montażem roweru.

Rower posiada części elektryczne, które według ustawy są uznawane za niebezpieczne, co oznacza obowiązek utylizacji – nie można go wyrzucać do standardowych śmieci. Proszę pamiętać, że za wyrzucenie elektroniki do standardowych śmieci grozi kara grzywny do 5 tys. złotych.

2. WAŻNE INFORMAC JE DOTYCZĄCE BEZPIECZEŃSTWA

Sugerujemy używanie odpowiedniego kasku zgodnie z obwiazującymi standardami europejskimi.
Przestrzegaj przepisów kodeksu drogowego.
Zalecamy zachowanie szczególnej ostrożności podczas poruszania się przy wzmożonym ruchu ulicznym.
Dokonuj serwisu roweru tyl ko w punktach serwisującychrowery.
Regularny serwis zapewni Ci większe bezpieczeństwo użytkowania roweru i przedłuży jego żywotność.
➢ Na rowerze w tym samym czasie mo żejechać tylko jedna osoba.
Przeprowadzaj regularną konserwację zgodnie z instrukcją.
Nie dokonuj żadnych napraw części elektrycznych samodzielnie, a jedynie w przystosowanych do tego punktach serwisowych.
Nigdy nie jedź na rowerze pod wpły wem alkoholu i innych środków oduzających.
Aby użytkownik roweru był widoczny dla innych uczestników ruchu rower powinien być wyposażony w światło przednie i tylne oraz odblask. W kołach przednich i tylnych powinny znajdowa ć się odblaski.
Podczas czyszczenia roweru używaj zawsze miękkich ściereczek, miejsca bardzo zabrudzone można umyć delikatnym środkiem czyszczącym.
Pamiętaj aby zachować szczególną ostrożność przy mokrej nawierzchni, ponieważ w takich warunkach droga hamowania znacznie się wydłuża.
Podczas jazdy należy trzymać kierownicę oburącz. Nie należy chwytać się samochodów lub innych pojazdów. Należy unikać nagłego hamowania.
Nie zakładać do jazdy na rowerze luźnych ubrań.
Należy stosować tylko oryginalne części zamienne dla komponentów mających wpływ na bezpieczeństwo, dotyczy to widelca przedniego, kierownicy, ramy, wspornika siodła, wspornika kierownicy, hamulców, łańcucha, pedałów, mechanizmu korbowego, obręczy, kół.
Podczas instalacji akcesoriów rowerowych zaleca się stosowanie do instrukcji montażowych tych akcesoriów lub zwrócenia się o pomoc do sprzedawcy lub autoryzowanego serwisu.
Rodzice powinni zwrócić szczególną uwagę na bezpieczeństwo dzieci podczas ich przewożenia.
Dzieci powinny być przewożone w specjalnych krzeselkach trwale przymocowanych do roweru.

21 1 DLA RODZICÓW/ OPIEKU NÓW

Rodzice /Opiek uni odpowiedzialni są za postępowanie i bezpieczeństwo swojego dziecka. Przed rozpoczęciem jazdy przez dziecko powinni pouczyć go w zakresie właściwego użytkowania roweru. Przed pozwoleniem dziecku na jazdę rodzice zobowiązani są do:

przeczytania całej instrukcji, a także zapoznania dziecka z ostrzeżeniami oraz funkcjami i zasadami działania roweru.
upewnienie się, że podczas jazdy dziecko ma założony atestowany kask rowerowy, oraz że rozumie wszystkie zasady bezpieczeństwa

3. UŻYTKOWANIE ZGODNE Z PRZEZNACZENIEM

Niewłaściwe użytkowanie roweru lub użytkowanie niezgodne z jego przeznaczeniem może wiązać się z niebezpieczeństwem i narazić Cię na utratę zdrowia lub życia. Jeżeli masz wątpliwości, czy przeznaczenie roweru odpowiada Twojemu stylowi jazdy — zap ytaj sprzedawcę.

31 1 ROWERY ELEKTRYCZNE MIEJSKIE IKLASYCZNE (CITY)

Przeznaczone są do jazdy po asfalcie oraz utwardzanych nawierzchniach, zaprojektowane do be zpiecznego poruszania się po ulicach miast. Łączą komfort z funkcjonalnością. Tego rodzaju rower y, a w szczególności ich układ hamulcowy zostały zaprojektowane do obciążenia maksymalnegonieprzekraczającego 125 kg (rower + rowerzysta + bagaż), przy czym waga rowerzysty wraz z bagażem nie może przekraczać 100 kg.

Rower ten jest przeznaczony do celów rekreacyjnych, a nie wyczynowych. Do jazdy po drogach publicznych, rower y nieposiadające w standardzie odpowiednich akcesoriów, należy wyposażć w oświetlenie przednie i tylne, dzwonek, odblaski na pedałach i szprychach kół, w taki sposób, aby rower spełniał wymagania kodeksu o Ruchu Drogowym.

② SILNI K W PIAŚCIE

Optymalne warunki dla rowerów elektrycznych, wyposażonych w silnik piastowy, to równomiernie ukształtowane i utwardzone nawierzchnie. W przypadku występowania na drodze wzniesień, użytkownik powinien od ciąży ć pracę silnika, używając siły wystarczającej do utrzymania ciągłego wspomagania elektrycznego. System wspomagania został wyposażony w zabezpieczenie, które uniemożliwia dalszą pracę silnika, gdy przeciążenie spowoduje gwałtowny wzrost jego temperatury. System wznowi pracę silnika, gdy temperatura wróci do normy.

Niewłaściwe użytkowanie roweru lub użytkowanie niezgodne z jego przeznaczeniem może wiązać się z niebezpieczeństwem i narazić Cię na utratę zdrowia lub życia. Jeżeli masz wątpliwości, czy przeznaczenie roweru odpowiada Twojemu terenowi jazdy (góry, miasto, asfalt, itp...) — zapytaj sprzedawcę, czy wybrany model będzie odpowiedni.

4. WARUNKI PRZECHOWYWANIA I UŻYTKOWANIA ROWERU

➢ Rower nie jest przeznaczony do długiego przechowywania na powietrzu (maksymalnie do 12 godzin na dobę).
➢ Rower powinien być przechowywany w miejscu suchym o temperaturze pokojowej. Nie może być przechowywany na mrozie, w wilgotnym otoczeniu lub w wodzie oraz na balkonie.

➢ Rower powinien być przechowywany z dala od produktów powodujących korozję (pestycydów, kwasów, rozpuszczalników , itp), oraz miejsc o silnym zasoleniu (np. na plaży).

5. PRZED ROZPOCZĘCIEM JAZDY NA ROWERZE

Przed każdorazowym rozpoczęciem jazdy należy zawsze dokładnie sprawdzać stan techniczny roweru, przede wszystkim:

➢ Ciśnienie powietrza w kołach-(14,5 PSI = 1 bar = 1lkg/em2 =100.000 Pa) . Pamiętaj aby przestrzegać zakresu wartości ciśnienia określonego przez producenta na oponie .
➢ Sprawdzić stan opon, czy nie pojawły się odkształcenia, pęknięcia oraz czy opona przylega do obręczy i nie wystaje poza rant.
➢ Sprawdzenie mocowa ń kół.
➢ Sprawdzenie mocowa ń kierownicy i wspornika kierownicy (czy nie obraca się, czy nie ma luzów).
➢ Sprawdzenie mocowani a siodła (czy nie obraca się, czy nie opada pod wpływem ciężaru).
➢ Sprawdzenie czy poprawnie działa oświetlenie roweru (przednie i tylne).
➢ Sprawdzenie sygnału dźwiękowego (dzwonek).
➢ Sprawdzenie s tanu zużycia obręczy (dotyczy rowerów z mechanicznym układem hamulcowym typu „V -BRAKE”) — przy braku widocznego rowka bezpieczeństwa na bocznych powierzchniach obręczy należy dokonać wymiany obręczy.
➢ Sprawdzenie poprawności działania przedniego oraz tylnego hamulca.

6. INFORMACJE TECHNICZN E

6.1 OBRECEZE

Przed rozpoczęciem użytkowania roweru należy zawsze sprawdzić, czy koła są wycentrowane, a obręcze nieuszkodzone. Podczas eksploatacji roweru, a szczególnie przy wszelkich zderzeniach, mogą się pojawić rysy i pęknięcia. Gdy zobaczysz uszkodzoną obręcz (pęknięcie, wygięcie, itp...) natychmiast zgłoś się do autoryzowanego serwisu w celu wymiany nanową.

6.2 SIO DŁO

Siodło mocno dokręcamy po ustawieniu właściwej, najwyżgodniejszej dla użytkownika wysokości. Przy ustawianiu siodła należy zwrócić uwagę na maksymalne wysunięcie sztycy siodła. Sztyca musi być włóżona w ramę w taki sposób aby wskaźnik bezpieczeństwa (rysunek obok) na sztycy był niewidoczny, jeżeli wskaźnik będzie widoczny istnieje możliwość pęknięcia sztycy siodła, poprzez jej ndmierne obciążenie.

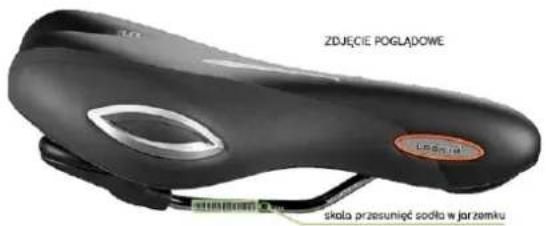

Proszę pamiętać aby siodło ustawić w prawidłowy sposób (zgodnie z rysunkiem niżej), jest to ważne dla użytkownika ponieważ błędnie ustawione siodło powoduje szybsze męczenie się rowerzysty, bóle nóg oraz pleców.

Ostateczną regulację położenia siodła przeprowadza się przez przesunięcie siodła w jarzemku do przodu lub do tyłu. Proszę pamiętać aby nie wychodzić poza skalę umieszczoną na siodle, w przeciwnym razie siodło może ulec zniszczeniu, poprzez nadmierne obciążenie.

6.3 KIER OWNI C A

Kierownica po ustawieniu w pozycji najwyżgodniejszej dla użytkownika musi być mocno dokręcona, tak aby w trakcie jazdy nie uległa poluzowaniu. Przy ustawianiu kierownicy należy zwrócić uwagę na maksymalne wysunięcie wspornika kierownicy, tak by nie przekroc zyrć górnej krawędzi znaku ostrzegawczego.

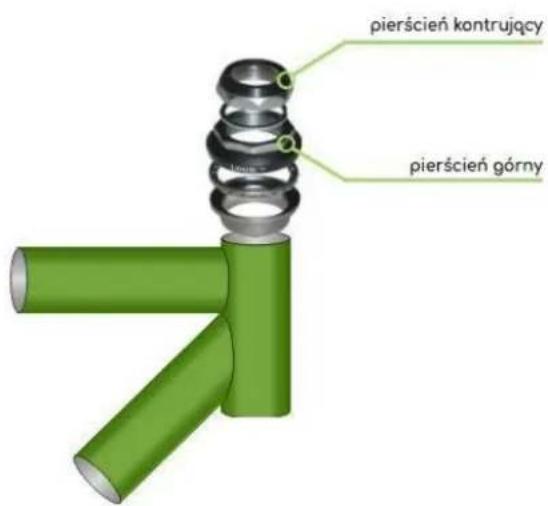

Łożyska kierownicy powinny być tak skręcone, aby widelec obracał się lekko, płynnie bez wyczuwalnych luzów. Przy stwierdzeniu luzów na sterach potocznie nazwanych „klasyczne” należy dokręcić pierścień górny. Gdy pozbędziemy się luzu należy dokręcić pierścień kontrujący. Dokręcając pierścień kontrujący należy odpowiednim kluczem zablokować pierścień górny, jeżeli tego nie zrobimy pierścień kontrujący będzie się obracał wraz z pierścieniem górnym i łożyska kierownicy ponownie się poluzują.

6.5 KOŁA

Prawidłowo wyregulowane koła powinny obracać się lekko i płynnie, bez zacięć, wyczuwalnych luzów. W przypadku stwierdzenia luzu w ułożyskowaniu piasty koła, należy go wyeliminować poprzez wyregulowanie. Aby wyregulować koło należy posiadać specjalistyczne narzędzia dlatego przy stwierdzeniu usterki należy udać się do autoryzowanego serwisu.

6.6 6 OPONY

Przy oponach należy przestrzegać zakresu wartości ciśnienia określonego przez producenta, na boku opony (jednostka ciśnienia podana na oponach 1000kPa = 14,22 P.S.I = 1 bar= 1 at). Opona powinna być założona zgodnie z kierunkiem oznaczonym na jej bocznej powierzchni (strzałka pokazuje kierunek obrotów). Opona nie powinna posiadać odkształceń, pęknięć i powinna równoleg le przylega ć do obręczy. Po stwierdzeniu, że opona posiada jakikolwiek z wymienionych defektów, należy bezzwłocznie udać się do autoryzowanego serwisu.

6.7 7 SZPRYC HY

Szprychy w kołach powinny być równomiernie naciągnięte. P oluzowane w trakcie eksploatacji roweru szprychy mogą spowodować promieniowe i osiowe bicie kół lub pęknięcie szprych, co ma wpływ na żywotność obręczy i ułożyskowania piast, a także negatywnie wpływa na skuteczność hamowania. Wymienione nieprawidłowości należy usuwać w punktach serwisowych.

W rowerze z silnikiem w piaście należy szczególnie kontrolować naciąg szprych, ponieważ silnik stanowi dodatkowe obciążenie dla szprych i w trakcie użytkowania roweru w różnych warunkach terenowych szprychy mogą się poluzować, dlatego sugerujemy naciąganie co 3 miesiące.

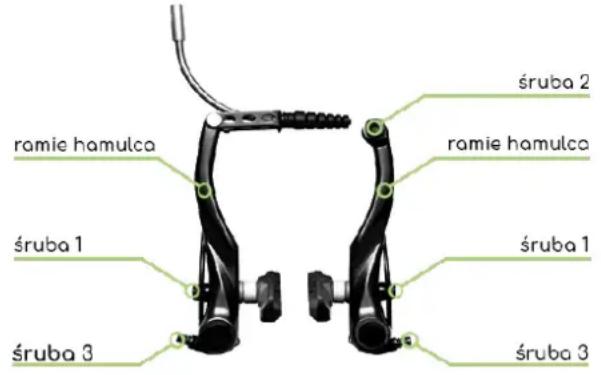

6.8 8 HAMULEC V-BRAKE

Prawidłowo ustawione hamul ce - po dociśnięciu obu dźwigni hamulcowych równocześnie na 2/3 ich skoku, klocki hamulcowe, muszą znaleźć się całą swoją powierzchnią roboczą w kontakcie z bocznymi ściankami obręczy. Po zwolnieniu dźwigni klocki powinny powrócić na swoje pierwotne położenie.

Ustawienie klocków hamulcowych regulujemy śrubą 1. (rys.). Klocki muszą być tak wyregulowane, aby cała powierzchnia klocków hamulcowych w momencie hamowania dotykała bocznych ścianek obręczy. Niedopuszczalne jest ocieranie o oponę.
Regulacji naprężenia linki hamulca dokonuje się poprzez śrubę 2. (rys.). Należy delikatnie odkręcić śrubę 2. aby można było swobodnie regulować linkę hamulca, po właściwym ustawieniu linki hamulcowej należy ponownie ją dokręcić.
Regulacja ramion hamulca dokonujemy śrubą 3 dokręcając lub poluzowując śrubę 3 ustawiamy ramiona tak, by były one symetrycznie ustawione względem koła.

Klocki hamulcowe powinny być systematycznie regulowane, a w momencie wytarcia się klocków hamulcowych należy natychmiast wymienić je na nowe.

6.9 9 ME C H ANIZ M K ORBOWY

Mechanizm korbowy z korbami mocowanymi na osi z e śrubą wymaga systematycznej kontroli. Wkład mechanizmu korbo wego wraz z miskami wkręcanymi, wykazującymi nadmierny luz, regulujemy poprzez dokręcenie śruby głównej kluczem imbusowym.

Użytkowanie roweru z poluzowanym mechanizm em korbow ym spowoduje w gniecenie gniazda korby i jej zniszczenie.

6.10 PEDALY

Osie pedałów powinny być dostatecznie mocno dokręcone do korby. Nieprawidłowe dokręcenie spowoduje poluzowanie się połączenia gwintowanego, co w konsekwencji zniszczy gwint osi pedałów i korby! Oś prawego pedału ma gwint prawy oznaczony na czole osi literą „R”. Oś lewego pedału ma gwint lewy oznaczony na czole osi literą „L”.

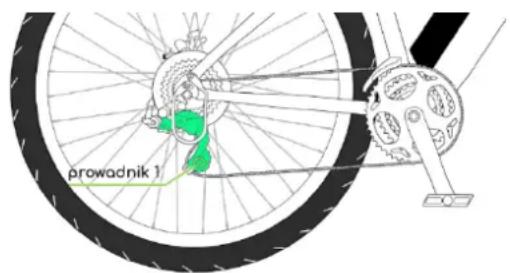

6.11 PRZERZUTK A TYLN A

Zarówno tylna jak i przednia przerzutka, powinna prawidłowo sterować przełożeniami. Są to podzespoły o złożonej budowie, wymagającej prawidłowej obsługi, eksploatacji i konserwacji. W czasie użytkowan ia i przechowywan ia roweru należy zwracać uwagę, aby prowadnik 1 (Rysunek niżej) nie był narażony na uderzenia siły bocznej, które przy właściwej eksploatacji nie występują. Skrzywienie prowadnika spowoduje nieprawidłową pracę przerzutki. Dalsza eksploatacja doprowadzić może do wciągnięcia przerzutki w szprychy koła i nieodwracalne jej uszkodzenie.

Sterowanie pracą mechanizmu zmiany biegów w piaście tylnej odbywa się przy pomocy manetki umieszczonej z prawej strony kierownicy. Regulacja piast wielobiegowych polega na ustawieniu w linii dwóch znaczników umiejscowionych z prawej strony piasty tylnej (patrząc z góry). W piastach 3- biegowych, znacznik należy ustawić między dwoma liniami. Regulację rozpoczyna się poprzez u stawienie manetki zmiany biegów w odpow iedniej pozycji - zaznaczona jest ona na manetce. Następnie obracając regulatorem przy adapte rze piasty, należy ustawić znaczniki w prawidłowej pozycji.

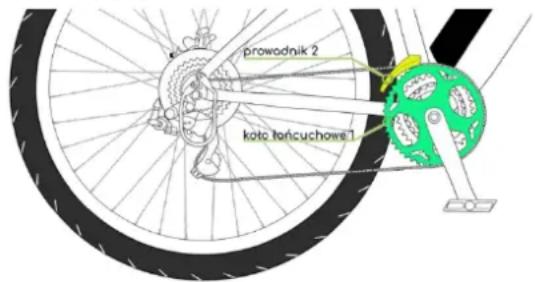

6.12 PRZERZUTK A PRZEDNI A

Przerzutka przednia na ramie powinna być zamocowana równolegle do koła mechanizmu korbowego w taki sposób, aby między największym kołem zębatym (nr 1 na rysunku) mechanizmu korbowego w ustawieniu przedstawionym na rysunku, a prowadnikiem przerzutki 2 zachować prześwit 2 do 3mm.

Aby wyregulować przerzutki, zarówno przednią jak i tylną, należy najpierw ustawić skrajne wychylenie prowadnic poza zębatki. Do tej regulacji służą śruby skrajnych wychylen umieszczone na korpusie przerzutek (zazwyczaj oznaczone literami H i L). W prawidłowo wyregulowanej przerzutce prowadnica znajduje się w jednej linii z najmniejszą i największą zębatką.

6.13 LÁNCUCH

W zależności od warunków i częstotliwości jazdy łańcuch zużywa się i wydłuża, niszcząc jednocześnie zębatki. Aby sprawdzić prawidłowe naciągnięcie łańcucha ustaw przełożenia tak, aby łańcuch znalazł się na największej tarczy z przodu. Następnie spróbuj odciągnąć łańcuch od tarczy. Jeśli odstaje więcej niż 3 mm, nadaje się do wymiany i należy zgłosić się do autoryzowanego serwisu. Zbyt du że napreżenie może zwiększać wysiłek wkładany w pedałowanie oraz zmniejszać wytrzymałość łańcucha. Zbyt małe napreżenie może powodować spadanie łańcucha. Regularnie należy go czyścić z zabrudzeń (piasek, błoto itp.) oraz konserwować specjalnym smarem.

6.14 K OSZYK R OWER OWY

Nie należy przekraczać maksymalnej ładowności oznaczonej na koszyku przez jego producenta.

6.15 BAGAŻNIK (OPCJONALNIE)

Przed rozpoczęciem jazdy sprawdź, czy bagażnik jest prawidłowo zamocowany do Twojego roweru. Regularnie sprawdzaj czy e lementy złączne są prawidłowo dokręcone. Nie należy przekraczać maksymalnej ładowności oznaczonej na bagażniku (25 kg). Bagażnik nie jest przeznaczony do ciągnięcia przyczepki rowerowej. Jeżeli planujesz zamontować fotelik dziecięcy do bagażnika, upewnij się, że jego obciążenie nie przekroczy maksymalnej ładowności bagażnika i roweru określonej przez producenta.

6.16 OŚWIETLENIE

Oświetlenie stanowi podstawowy element bezpieczeństwa użytkownika. Jeżeli rower będzie użytkowany na drogach publicznych, a nie jest wyposażony w oświetlenie i odblaski, należy go dodatkowo w nie wyposażzyć zgodnie z przepisami Kodeksu Drogowego.

1. ZALECANE SIŁY DOKRĘCENIA ELEMENTÓW

Siodło ze wspornikiem	18-22 Nm
Wspornik siodła do ramy	20-25 Nm
Nakrętka kontrująca kompletu sterowego	15-20 Nm
Kierownica do wspornika	15-20 Nm
Nakrętki kół przednich i tylnych	25-35 Nm
Wspornik kierownicy a -head do widelc a i kierownicy	8-12 Nm
Wspornik kierownicy (regulowany) w miejscu regulacji	15-20 Nm
Zaciski linek	5-8 Nm
Manetki przerzutek/dźwignie hamulca	6-8 Nm
Mechanizm korbowy	34-45 Nm
Przerzutka przednia (do ramy)	4-6 Nm
Przerzutka tylna bez haka	8-12 Nm
Przerzutka tylna z hakiem	5-8 Nm
Podpórka boczna /centralna	10-15 Nm
Wspornik kierownicy do widelca	18-22 Nm
Amortyzator	10-14 Nm
Klocki hamulc owe	6-9 Nm
Osłona łańcucha	3-6 Nm

8. MONTOWANIE ROWERU

8.1 PRZY G OT OWIE

Wyciągnij rower z kartonu wraz ze wszystkimi elementami znajdującymi się w nim. Uważaj aby nie porysować roweru i jednocześnie zachowaj ostrożność aby nie uszkodzić żadnego kabla i innych jego elementów. Upewnij się, że w rowerze nie brakuje żadnego elementu, a ewentualne uwagi zgłoś sprzedawcy.

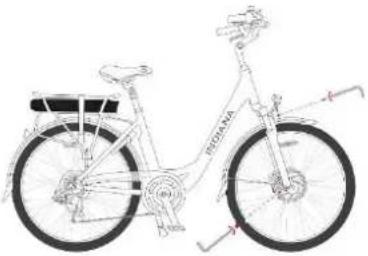

2 MONTAŻ PRZEDNIEGO KOŁA (RYS. 1-3)

Przednie koło jest zdemontowane, dlatego po otworzeniu kartonu należy ściągnąć z niego folie zabezpiec zające i zamontować na przednim widelcu.

Rysunek 1 – Włóż przednie koło w widelec.

Rysunek 2 – włóż „szpilkę” przez koło, dokręć nakrętkę po lewej stronie.

Rysunek 3 – Nałóż błotnik wraz z lampką na koło oraz zakręć śruby

Poluzuj nakrętkę szybkozłącza na ramie roweru i włóż sztycę siodła.
Zakręć nakrętki zacisku obejmy sztycy podsiodłowej w taki sposób, aby szybkozłącze zaciskało się z odpowiednim oporem.

8 MOCOWANIE PEDALÓW

Dokręć ręcznie pedał z literą "R" po prawej stronie w kierunku ruchu wskazówek zegara, następnie dokręć go kluczem nr 15.
Dokręć ręcznie pedał z literą "L" po lewej stronie w kierunku ruchu

9. SMAROWANIE ROWERU

Elementy poddane smarowaniu muszą być czyste. Przed przystąpieniem do smarowania łożyska, po rozebraniu należy je dokładnie wyczyścić i wytrzeć do sucha czystą szmatką. Następnie nałożyć na bieżnie kulek taką ilość smaru, aby wypełnić wszystkie szczeliny. Nadmiarsmaru wpływa niekorzystniena pracełożyska kulkowego - występuje jego grzanie. Łożyska kulkowe smarujemy smarem stałym w następujących odstępach czasowych:

co 6 miesięcy łożyska piasty przedniej łożyska piasty tylnej,
co 12 miesięcy łożyska kierownicy.

Oliwką maszynową co 6 miesięcy smarujemy następujące ruchome części roweru:

▶ osie dźwigni hamulców,
▶ osie szczęk hamulcowych,
▶ cięgna hamulców,
▶ cięgna przerzutek,
▶ części ruchome przerzutek

Do smarowania amortyzatorów należy stosować specjalistyczne oleje i smary. Nie używać smarów zawierających lit - mogą uszkodzić niektóre elementy wewnętrzne. W przypadku bardziej złożonych czynności, jak np. demontaż widelca, wymiana tłumików, itp. zalecamy zwrócić się do fachowego serwisu rowerowego.

10. UŻYWANIE BATERII ORAZ ŁADOWARKI

10.1 B ATERI A

Producent używa w swoich rowerach wysokiej jakości baterii litowo -jonowych, które są lekkie oraz nie powod ują zanieczyszczenia środowiska, a także są typowym źródłem tzw. zielonej energii. Ponadto charakteryzują się:

Brakiem efektu pamięci przy ładowaniu.
Dużą pojemnością energii przy małej objętości.
Długą żywotnością.
➢ Szerokim zakresem temperatury pracy: - 10°C to +40°.

10.2 WAŻNE INFORMACJE NATEMATBATERII

Jeżeli zamierzasz nie użytkować roweru przez długi okres, należy naładować baterie do 80% i odłożyć w temperaturze pokojowej, po ok 3 miesiącach powtórzyć czynność.
Bateria litowo -jonowa powinna być użytkowana w temperaturze -10°C to +40°C, wilgotności 65±20% ; przechowywana w temperaturze pokojowej.
Nigdy nie kładź baterii w pobliżu ognia lub gorących elementów.
Nigdy mocno nie wstrząsaj, nie uderzaj i nie rzucaj bateriaą.
Po wyciągnięciu baterii z roweru przechowuj ją z dala od dzieci.
Nigdy nie należy używać żadnych metalowych narzędzi w celu podłączenia baterii do ładowania, gdyż może dojść do zwarcia elektrycznego i uszkodzenia baterii.
Nie przestrzeganie powyższych zaleceń może spowodować uszkodzenie baterii.

10.3 INSTALOWANIE IWYJMOWANIE AKUMULATORA

Aby wyjąć akumulator, przekręć kluczyk, następnie pociągnij do siebie baterię. Aby włożyć baterię należy umieścić baterie w uchwycie, dociskając do końca, a następnie przekręcić kluczyk, zabezpieczając tym samym przed jej wysunięciem się.

Do ładowania baterii należy używać tylko oryginalnej ładowarki, w przeciwnym wypadku może dojść do uszkodzenia baterii i utraty gwarancji.
Podczas ładowania zarówno ładowarka jak i akumulator nie mogą znajdować się w odległości mniejszej niż 10 cm od innych przedmiotów.
Zabrania się używania ładowarki w miejscach zagrożonych wybuchem gazu oraz w pobliżu substancji żrácych.
Nigdy nie wstrząsaj, nie uderzaj i nie rzucaj ładowarką.
Należy chronić ładowarkę przed deszczem i wilgocią.
➢ Ładowarka powinna być przechowywana i używana w temperaturze od 0°C do +40°

10.5 PROCEDURA LADOWANIA

Poziom naładowania akumulatora wskazują segmenty na wyświetlaczu znajdującym się na kierownicy. Akumulator należy ładować w temperaturze otoczenia, na niepalnej i suchej powierzchni, z dala od źródeł ciepła, wilgoci lub materiałów łatwopalnych. Ponadto, nie może on być niczym przykryty. Podczas ładowania baterii należy przestrzegać następujących kroków:

1. Wyłącz baterię.
2. Włóż wtyczkę ładowarki do wyjścia akumulatora, a następnie podłącz kabel ładowarki do gniazda sieciowego.
3. Kiedy światło ładowarki świeci się na czerwono oznacza to, że akumulator jest w trakcie ładowania. Kiedy światło czerwone zmieni kolor na zielony - oznacza to, że bateria jest w pełni naładowana (Rysunek 1).
4. Nigdy nie zostawiaj ładującego się akumulatora bez nadzoru.

11. SILNIK ELEKTRYCZNY

Celem uniknięcia uszkodzenia silnika lepiej jest zacząć używać silnika w momencie kiedy rower już się porusza. Standardowo rower zaprogramowany jest w taki sposób aby wspoma ganie włączało się w momencie pokonania pełnego obrotu osi korby.
Nie używaj roweru podczas silnych opadów deszczu lub w trakcie burzy bowiem może ulec uszkodzeniu.
Kontroluj re gularnie prawidłowość dokręcenia śrub po obu stronach piasty silnika.
Zawsze upewnij się, że kable prowadzące do silnika są dobrze podłączone.

12. WYŚWIETLACZ

Zwracaj szczególną uwagę aby chronić wyświetlacz przed intensywnym deszczem i wodą, gdyż może to spowodować jego uszkodzenie.
W przypadku, kiedy dojdzie do intensywnego deszczu natychmiast go wyłącz I kontynuuj jazdę bez wspomagania. Możesz kontynuować jazdę na wspomaganiu po upewnieniu się, że opady nie są gwałtowne.
➢ Chroń wyświetlacz przed silnymi wstrząsami i uderzeniami.
- Wyświetlacz powinien być użytkowany w temperaturze -10°C do +40°C.

13. INSTRUKCJA OBSŁUGI WYŚWIETLACZA LED

13.1 ON/OFF

Aby włączyć wyświetlacz wciśnij przycisk „ON/OFF” aby wyłączyć wyświetlacz LED, należy również wcisnąć przycisk „ON/OFF”.

13.2 STAN NAŁADOWANI A BATERII

Cztery diodowe lampki na wyświetlaczu wskazują stan naładowania baterii.

13.3 3 TRYBY WSPOMAGANIA

Panel LED po siada trzy tryby wspomagania jazdy LOW, MED oraz HIGH które przełączamy kolejno za pomocą przycisku „MODE”. Miejsce gdzie świeci się dioda, oznacza aktualnie używany tryb.

1. Przycisk „MODE”
2. Pierwszy tryb „LOW”, wspomaga do ok 10 km/h.
3. Drugi tryb „MED”, wspomaga do ok 18 km/h.
4. Trzeci najwyższy tryb „HIGH”, wspomaga do 25 km/h.

*Wspomaganie uruchomi się automatycznie po rozpoczęciu pedałowania.

13.4 WALK ASISST 6KM/H

Po naciśnięciu i trzymaniu przycisku „6 KM/H” rower będzie jechał samoczynnie do prędkości 6 km/h. Puszczenie przycisku spowoduje wyłączenie funkcj „WALK AS ISST”

13.5 KODY BŁĘDU

Jeśli zaobserwujesz migające diody LED na wyświetlaczu, będzie to oznaczało, że dozło do usterki. Poniżej przedstawiona jest tabela kodów błędów, która przedstawia, co może być uszkodzone dla różnych konfiguracji:

Nieprawidłowe natężenie prądu

Bład silnika

Błąd manetki gazu

Bład hamulców

Błąd czujnika hall-a

Bład przewodów

14. WARUNKI GWARANCJI ELEKTRYCZNEGO ROWERU INDIANA

1. Gwarant (ECOBIKE Sp. z o.o., ul. Osiniecka 108, 54-530 Wrocławnia dobrą jakość i sprawne działanie roweru, na który wydana została niniejsza gwarancja i odpowiada jedynie za ukryte wady materiałowe. Sprzedawca jest zobowiązany wydać kupującemu rower pełnowartościowy, nadający się do natychmiastowej eksploatacji.
2. W przypadku braku zgodności towaru (roweru) z umową sprzedaży, kupującemu z mocy prawa przysługują środki ochrony prawnej ze strony i na koszt sprzedawcy, a gwarancja nie ma wpływu na te środki ochrony prawnej.
3. Okres gwarancji wynosi 24 miesiące i jest liczony od daty zakupu potwierdzonej przez punkt sprzedaży w dniu zakupienia roweru na karcie gwarancyjnej.
4. Warunkiem obowiązywania dwułetniej Gwarancji jest dokonanie pierwszego płatnego przeglądu roweru w miejscu zakupu, autoryzowanej sieci serwisowej producenta lub autoryzowanym punkcie sprzedaży MEDIA EXPERT, w terminie miesiąca od daty zakupu, co potwierdza się wpisem w karcie gwarancyjnej. Właściciel roweru zobowiązany jest również do wykonania płatnego okresowego przeglądu, po roku użytkowania.
5. Producent roweru firma ECOBIKE daje możliwość przedłużenia Gwarancji na ramę o dodatkowe 3 lata. Przedłużona Gwarancja dotyczyć będzie wyłącznie pierwszego właściciela roweru i rozpocznie się w dniu następnym po zakończeniu obowiązywania dwuletniej Gwarancji. W przypadku przedłużenia Gwarancji, całkowity maksymalny czas obowiązywania Gwarancji na ramę to 5 lat liczone od dnia zakupu. W okresie trwania Przedłużonej Gwarancji, wymagane jest wykonywanie raz do roku płatnego przeglądu technicznego w miejscu zakupu, w autoryzowanej sieci serwisowej lub autoryzowanym punkcie sprzedaży MEDIA EXPERT oraz udokumentowanie przeglądu w Karcie Gwarancytnej.
6. Ochronie gwarancyjnej nie podlegają: regulacje roweru, dokręcenia połączeń śrubowych (centrowanie kół, likwidacja luzów w połączeniach śrubowych, piastach i pedałach), wymiana elementów ulegających naturalnemu zużyciu w trakcie ich użytkowania, takie jak: opony, dętki, siodła, żarówki, okładziny hamulcowe
   łańcuch, linki, wielotryby, tarcze zębate, wahacze, amortyzatory itp..
7. Gwarancja nie obejmuje użycia roweru w sytuacjach nietypowych, w zawodach i/lub w celach komercyjnych o razw celu innym niż ten, do którego rower został zap rojektowany.
8. Gwarancji nie podlegają uszkodzenia mechaniczne i chemiczne oraz inne, powstałe na skutek niewłaściwego lub niezgodnego z instrukcją obsługi użytkowania, konserwowania i przechowywan ia.
9. Użytkownik powinie n dokonać czynności obsługowych, regulacyjnych i ko nser wujących zgod nie z instrukcją obsługi lub zlecić ich wykonanie autoryzowanemu serwisowi — w przeciwnym razie gwarancja traci ważność.
10. Reklamacje należy skład ać w miejscu zakupu, autoryzowanym punkcie sprzedaży MEDIA EXPERTIub autoryzowanym punkcie serwisowym, dostarczając do tego miejsc a czysty rower.
11. O sposobie usunięcia wady decyduje Gwarant. Usunięcie potwierdzonej wady urządzenia nastąpi poprzez wykonanie naprawy gwarancyjnej lub wymianę urządzenia. Rower nie podlega zwrotowi lub wymianie na nowy, gdy wady są możliwe do usunięcia. Gwarant może dokonać naprawy, gdy konsument żąda wymiany lub Gwarant może dokonać wymiany, gdy konsument żąda naprawy, jeżeli doprowadzenie do zgodności towaru (roweru) z umową w sposób wybrany przez kupującego jest niemożliwe albo wymagałoby nadmiernych kosztów dla Gwaranta. W szczególnie uzasadnionych wypadkach, jeżeli naprawa i wymiana są niemożliwe lub wymagałyby nadmiernych kosztów dla Gwaranta może on odmówić doprowadzenia towaru do zgodności z udzieloną gwarancją i zaproponować inny sposób załatwienia reklamacji z gwarancji. W razie konieczności wymiany części, zapewnia sie je w kolorach uniwersalnych.

12. Gwarancja traci swą ważność w przypadku dokonania naprawy w nieuprawnionym punkcie serwisowym lub wprowadzenia zmian konstrukcyjnych.

13. Czynności przedsprzedażne, które jest zobowiązany wykonać sprzedawca, nie wchodzą w zakres napraw gwarancyjnych.

14. Jedynie oryginalna, ważna i całkowicie wypełniona podczas sprzedaży roweru karta gwarancyjna jest podstawą przyjęcia zgłoszenia reklamacyjnego.

15. W przypadku zakupu przez Internet użytkownik dokonuje przygotowania roweru do użytkowania we własnym zakresie (na własny koszt), a następnie w terminie 30 dni od daty zakupu dokonuje pierwszego płatnego przeglądu okresowego roweru w autoryzowanej sieci serwisowej producenta lub autoryzowanym punkcie sprzedaży MEDIA EXPERT - jest to warunkiem zachowania gwarancji.

Zapoznałem się z warunkami gwarancji

(Data, podpis użytkownika roweru

16. KARTA GWARANCYJN A

MODEL ROWERU: ....

NUMER RAMY :......

NUMER BATERII : ....

NUMER SILNIKA : ....

DATA ZAKUPU: ....

PODPIS I PIECZĘĆ SPRZEDAWCY

DOKONANE NAPRAWY

DATAZGŁ OSZENIA	DATAWYKONANIA	ZAKRES NAPRAW	PIECZĄTKASERWISOWEGO	PUNKTU	PODPIS

OBOWIAŻKOWY PRZEGLĄD „ZEROWY” PO PRZEJECHANIU 70-120 KM ( przegląd podlega opłacie,)
