INSTRUKCJA OBSŁUGI ARC18 Yolco

Instrukcja obsługi dostępna również na: User manual also available at: Bedienungsanleitung erhältlich auch bei:

1. Objąśnienie symboli

Urządzenie napełnione jest palnym gazem R600a.

Ważne informacje dotyczące obsługi i konserwacji. Nieprzestrzeganie może spowodować zagrożenie utraty życia, zdrowia lub zniszczenia mienia.

Przed użyciem urządzenia należy najpierw dokładnie zapoznać się z instrukcją obsługi.

Wskazówki oraz informacje uzupełniające.

Przed uruchomieniem urządzenia należy uważnie przeczytać niniejszą instrukcję. Instrukcję należy zachować. Producent nie odpowiada za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem lub niewłaściwej obsługi.

Ostrzeżenia i ważne informacje o bezpieczeństwie zawarte w niniejszej instrukcji nie obejmują wszystkich możliwych warunków ani sytuacji, które mogą mieć miejsce. Odpowiedzialność za ostrożne i rozważne postępowanie z urządzeniem podczas konserwacji i obsługi spoczywa na użytkowniku.

Zgłoszenia gwarancyjne prosimy wysyłać na adres mailowy: [e-mail]

Kontaktując się z autoryzowanym centrum serwisowym, należy przygotować poniższe dane: informacje o modelu, numer seryjny. Informacje te można znaleźć na tabliczce znamionowej. Akcesoria, materiały eksploatacyjne oraz oryginalne części zamienne dostępne pod adresem: www.yolco.pl. Zalecamy stosowanie oryginalnych części zamiennych.

Treść instrukcji obsługi może ulec zmianie bez powiadomienia. Najnowsza wersja zawsze dostępna pod adresem: www.yolco.pl

2. Informacje dotyczące bezpieczeństwa

• Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.
• Dzieci od 3 do 8 lat mogą umieszczać produkty i wyjmować je z urządzenia chłodniczego.
• Zabrania się używania urządzenia i/lub jego przewodu zasilającego, gdy noszą ślady uszkodzeń. Jeżeli urządzenie lub jego przewód wymaga naprawy, należy skontaktować się z producentem, autoryzowanym serwisem lub inną wykwalifikowana osobą.
• Napraw mogą dokonywać tylko odpowiednio wykwalifikowane osoby. Samodzielne naprawy mogą spowodować poważne zagrożenia dla zdrowia lub życia. Ze względów bezpieczeństwa, wymianę oświetlenia LED (w wybranych modelach) należy zlecić producentowi lub autoryzowanemu serwisowi.
• Urządzenie należy podłączyć do źródła zasilania, zgodnego z danymi zawartymi w specyfikacji technicznej, wyłącznie za pomocą dołączonych przewodów zasilających. Zasilanie 100-240V wymaga podłączenia przewodu poprzez adapter AC/DC. Korzystanie ze źródła zasilania o nieprawidłowym napięciu może doprowadzić do uszkodzenia urządzenia lub wywołania pożaru.
• Nie należy umieszczać przenośnych listew zasilających ani przenośnych zasilaczy z tyłu urządzenia.

2. Informacje dotyczące bezpieczeństwa c.d.

• Podczas ustawiania urządzenia należy upewnić się, że przewód zasilający nie jest uwięziony ani uszkodzony.
• Urządzenie należy odłączyć od zasilania po każdorazowym zakończeniu jego eksploatacji oraz przed czyszczeniem/konserwacją. Nie należy wyciągać wtyczki z gniazdka poprzez ciągnięcie za przewód zasilający. Może to spowodować jego uszkodzenie.
• Urządzenie należy chronić przed zachlapaniem wodą oraz przed niekorzystnymi warunkami atmosferycznymi takimi jak deszcz. Nie należy zanurzać urządzenia w wodzie ani innym płynie. Urządzenie nie jest wodoodporne. W razie przypadkowego zalania urządzenia należy suchymi dłońmi odłączyć wtyczkę od źródła zasilania. Nie należy dotykać zalanego urządzenia aż do całkowitego wyschnięcia. Nie należy obsługiwać urządzenia mokrymi rękami.
• Nie należy użytkować lub przechowywać urządzenia w pobliżu otwartego ognia lub innych źródeł ciepła. Nie należy narażać urządzenia na bezpośrednie działanie promieni słonecznych.
• Urządzenia nie należy używać w środowisku o charakterze łatwopalnym, korozyjnym lub wybuchowym.
• Nie należy przechowywać w tym urządzeniu substancji żrácych, zawierających rozpuszczalniki lub wybuchowych, takich jak puszki aerozolowe z palnym propelentem.
• Nie należy używać żadnych urządzeń elektrycznych wewnątrz urządzenia chłodniczego, za wyjątkiem urządzeń zalecanych przez producenta.
• Nie należy używać żadnych urządzeń lub środków przyspieszających odmrażanie urządzenia, za wyjątkiem tych zalecanych przez producenta.
• Zabrania się napełniania komory wodą, lodem lub innymi płynami. Może to spowodować uszkodzenie urządzenia.
• W czasie chłodzenia nie dotykać wnętrza urządzenia lub produktów w nim się znajdujących. Istnieje ryzyko odmrożenia.
• Zbyt często włączanie urządzenia może spowodować przeciążenie kompresora. Po każdym wyłączeniu należy odczekać przynajmniej 1 minutę przed ponownym uruchomieniem.
• Podczas pracy, przechowywania i przenoszenia urządzenie powinno być ustawione poziomo na płaskiej i równiej powierzchni.
• W czasie pracy urządzenie powinno znajdować się w dobrze wentylowanych pomieszczeniu. Należy zadbać o odpowiednią przestrzeń między urządzeniem a innymi sprzętami (≥150mm z przodu, tyłu i po bokach urządzenia). Nie należy zakrywać otworów wentylacyjnych w trakcie pracy ani bezpośrednio po jej zakończeniu.
• Układ chłodzenia urządzenia zawiera palny czynnik chłodniczy R600a. Izolacja urządzenia zawiera cyklopentan. Napraw i konserwacji w obrębie układu chłodzenia mogą dokonywać jedynie osoby posiadające uprawnienia do pracy z palnymi czynnikami chłodniczymi.

Ostrzeżenie:

Ryzyko pożaru / materiały palne

- Zabrania się ingerencji użytkownika w układ chłodniczy oraz jego przewody, mającej na celu jego modyfikacje lub uszkodzenie. W przypadku przypadkowego uszkodzenia układu lub stwierdzenia wycieku czynnika należy niezwłocznie odsunąć wszelkie źródła zapłonu od urządzenia. Pomieszczenie należy natychmiast przewietrzyć. Nie należy wyłączać urządzenia poprzez bezpośrednie wyciągnięcie wtyczki przewodu zasilającego.

2. Informacje dotyczące bezpieczeństwa c.d.

- Nienadające się do dalszej eksploatacji urządzenie wymaga poddania specjalnej procedurze utylizacji, zgodnej z krajowymi i lokalnymi przepisami.

- Zanim pozbędziesz się starego urządzenia, zdejmij wieko, ale pozostaw wewnętrzne kosze i ściankę działową (w wybranych modelach), aby dzieci nie mogły wejść do środka.

- Opakowanie należy przechowywać z dala od dzieci. Istnieje ryzyko uduszenia.

- Nie należy opierać się lub siadać na wieku urządzenia. Może to spowodować uszkodzenie urządzenia lub doprowadzić do obrażeń ciała.

- Urządzenia nie należy przesuwać po powierzchniach podatnych na uszkodzenia i zarysowania.

- Urządzenie to jest przeznaczone do użytku domowego i podobnych zastosowań.

- To urządzenie chłodnicze nie jest przeznaczone do użytku jako urządzenie do zabudowy.

- To urządzenie chłodnicze nie jest odpowiednie na potrzeby zamrażania środków spożywczych.

- Urządzenie chłodnicze jest przeznaczone do użytku w temperaturze otoczenia mieszczącej się w zakresie od 10°C do 32°C.

- Okres gwarancji producenta wynosi 24 miesiące licząc od daty zakupu.

- Minimalny okres, w którym dostępne są części zamienne niezbędne do naprawy urządzenia wynosi 7 lub 10 lat w zależności od rodzaju i przeznaczenia części zamiennej i jest zgodny z Rozporządzeniem Komisji (UE) 2019/2019. Wykaz części zamiennych i procedura ich zamawiania są dostępne na stronach internetowych producenta, importera lub upoważnionego przedstawiciela. Więcej informacji o produkcie znajduje się w unijnej Bazie Danych Produktów EPREL na stronie https://eprel.ec.europa.eu. Informacje można uzyskać skanując kod QR z etykiety energetycznej lub wpisując model wyrobu z etykiety energetycznej w wyszukiwarce EPREL https://eprel.ec.europa.eu.

3. Opis działania oraz podstawowe funkcje

• Lodówka przenośna służy do schładzania artykułów spożywczych.
• Dzięki wysokiej klasy izolacji oraz wydajnemu kompresorowi proces chłodzenia przebiega wyjątkowo szybko.
• Tryb TURBO pozwala na dodatkowe przyspieszenie procesu chłodzenia zawartości urządzenia.
• Lodówka może być zasilana prądem stałym (12/24V) lub zmiennym (100-240V) za pomocą dołączonego adaptera AC/DC.
• Urządzenie posiada zabezpieczenie akumulatora pojazdu przed rozładowaniem oraz zabezpieczenie przeciwprzepięciowe chroniące je przez nagłymi skokami napięcia w sieci elektrycznej.
• Panel sterowania z czytelnym ekranem LED umożliwia intuicyjne sterowanie urządzeniem.
• Dołączony do zestawu pas naramienny umożliwia wygodne przenoszenie urządzenia.

4. Zawartość opakowania

• Lodówka przenośna kompresorowa
• Przewód zasilający 12/24V (długość - 3.5m)
• Adapter AC/DC z przewodem zasilającym 100-240V (EU/UK)
• Pas naramienny
• Instrukcja obsługi

5. Wskazówki dotyczące użytkowania

- Przed pierwszym uruchomieniem należy wyjąć urządzenie z opakowania, wyczyścić wnętrze urządzenia wilgotną ściereczką i odczekać 6 godzin.

• W czasie pracy urządzenie powinno znajdować się w dobrze wentylowanych pomieszczeniu z dala od źródeł ciepła oraz bezpośrednim wpływem promieni słonecznych.
- W czasie pracy urządzenie powinno znajdować się w pozycji horyzontalnej. Maksymalny kąt nachylenia urządzenia względem podłoża nie powinien być większy niż 5°.
- Jeżeli urządzenie jest używane przy wyłączonym zapłonie w pojeździe silnikowym (przy korzystaniu ze źródła zasilania 12/24V), wyłączy się samodzielnie, gdy napięcie spadnie poniżej ustawionej wartości zabezpieczenia ochrony akumulatora. Urządzenie włączy się ponownie, gdy poprzez naładowanie akumulatora uzyskane zostanie wymagane napięcie.
- Ze względu na zwiększone zużycie energii elektrycznej, aktywacja trybu TURBO zalecana jest wyłącznie podczas pracy silnika pojazdu lub gdy urządzenie jest podłączone do zasilania sieciowego.

Aby uniknąć zanieczyszczenia i psucia się żywności należy przestrzegać następujących zasad:
- Nie należy otwierać wieka urządzenia częściej niż jest to konieczne. Może to znacznie podnieść temperaturę panującą wewnątrz urządzenia.
- Artykuły spożywcze powinny być przechowywane w oryginalnych opakowaniach lub odpowiednich pojemnikach. Przechowuj surowe mięso i ryby w odpowiednich pojemnikach w lodówce, aby nie stykały się z inną żywnością ani nie kapały na nią.
- Należy regularnie czyścić powierzchnie, które mogą wejść w kontakt z żywnością oraz system odprowadzania wody (w wybranych modelach).
- Zbyt niska lub zbyt wysoka temperatura może negatywnie wpłynąć na przechowywaną żywność. Temperaturę panującą wewnątrz lodówki należy dostosować do temperatury zalecanej przez producenta żywności.
- Jeśli urządzenie pozostaje puste przez dłuższy czas:
– Wyłączyć urządzenie.
– Odszronić urządzenie
– Wyczyścić i osuszyć urządzenie.
– Pozostawić wieko uchylone, aby zapobiec powstawaniu pleśni w urządzeniu.
- To urządzenie chłodnicze nie jest odpowiednie na potrzeby zamrażania środków spożywczych.
- Produktów raz rozmrożonych nie należy ponownie zamrażać.
- Gorące potrawy i napoje ochłodzić przed włożeniem do urządzenia.
- Nie należy przechowywać szklanych pojemników, butelek oraz puszek napełnionych płynami lub napojami gazowanymi w temperaturze poniżej 0°C.

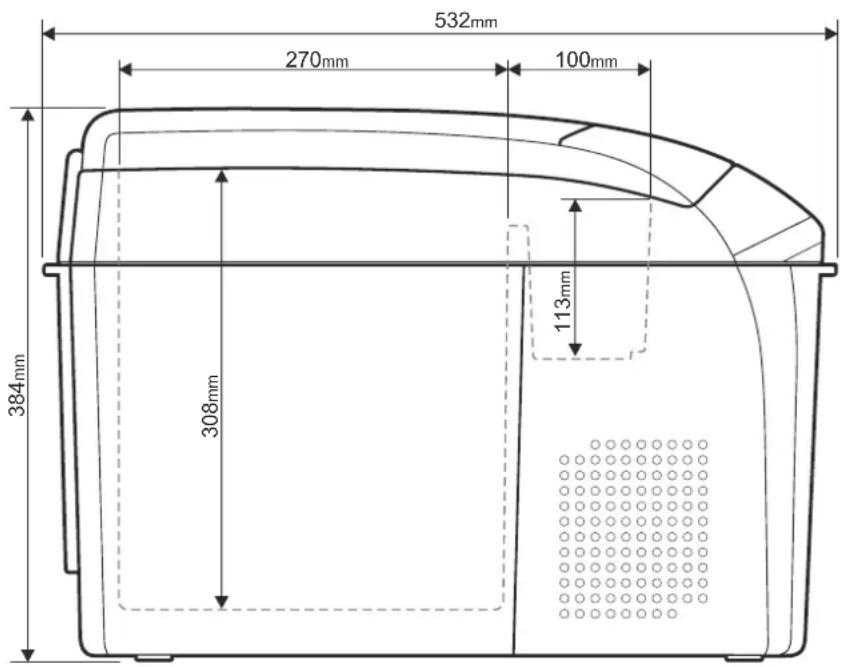

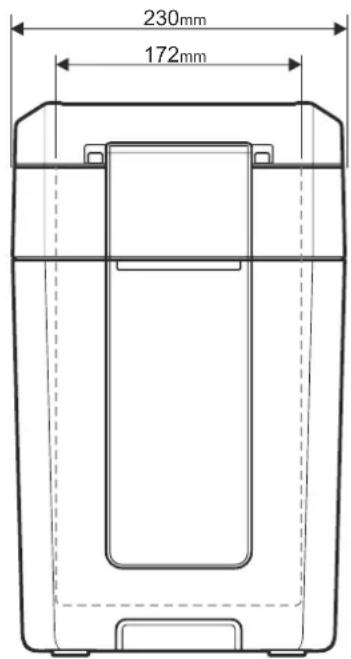

Wymiary urządzenia

532mm 270mm 100mm 384mm 308mm 113mm

Wyświetlacz LED Wskaźnik błędów -8.18 TURBO Wskaźnik trybu TURBO Przycisk włączenia/wyłączenia urządzenia Przyciski regulacji temperatury Przycisk włączenia/wyłączenia trybu TURBO

Obsługa urządzenia z poziomu panelu sterowania

Uwaga! Po podłączeniu do źródła zasilania urządzenie automatycznie wejdzie w tryb czuwania. Informuje o tym komunikat na wyświetlaczu OFF. Aby uruchomić urządzenie wciśnij przycisk

Funkcja Czynność
Włączenie/wyłączenie urządzenia	Wciśnij jednokrotnie przycisk ⏻
Włączenie/wyłączenie trybu TURBO	Wciśnij jednokrotnie przycisk ⏻
Zmiana temperatury wewnątrz urządzenia	Wciśnij przycisk ▼ aby obniżyć zadaną temperaturę.
	Wciśnij przycisk ▲ aby podnieść zadaną temperaturę.

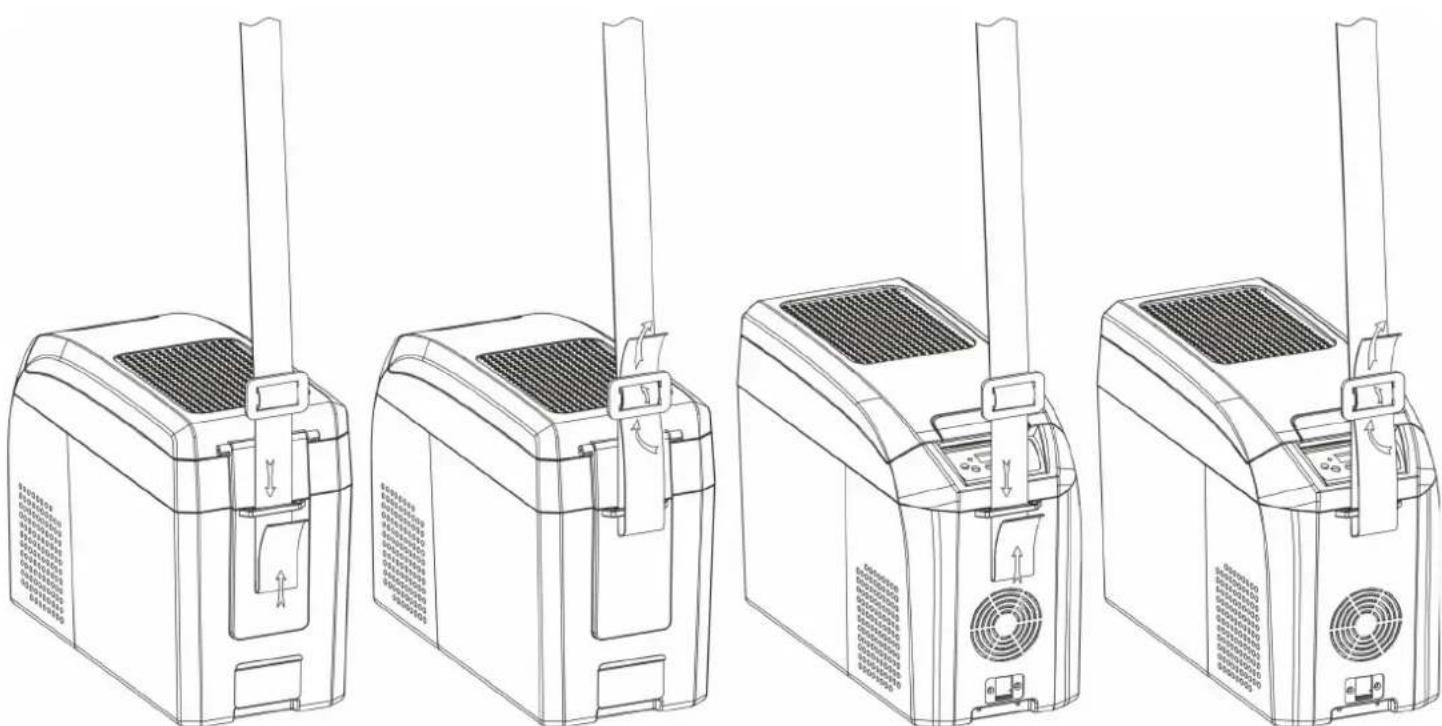

Instalacja pasa naramiennego

Uwaga! Przez przeniesieniem urządzenia z użyciem pasa naramiennego upewnij się, że został prawidłowo zainstalowany. Nieprawidłowe zamocowanie pasa może skutkować uszkodzeniem urządzenia lub obrażeniami ciała.

7. Czyszczenie i konserwacja

- Przed każdym czyszczeniem należy wyłączyć urządzenie oraz odłączyć je od zasilania zewnętrznego.

- Urządzenia nie wolno czyścić pod bieżącą woda.

- Do czyszczenia nie należy używać agresywnych środków czyszczących.

- Urządzenie należy czyścić z zewnątrz i od wewnątrz wilgotną ściereczką z pominięciem panelu sterowania, sekcji zasilania oraz otworów wentylacyjnych.

• Ręczne odszranianie

W takcie długotrwałej pracy urządzenia, w jego wnętrzu może pojawić się warstwa szronu. Może to powodować zmniejszenie jego wydajności.

Aby odszronić urządzenie należy odłączyć je od zasilania, opróżnić komorę chłodzącą oraz pozostawić otwarte wieko. Po skropleniu się warstwy szronu należy wytrzeć pozostałość wody miękką szmatką lub wylać jej nadmiar.

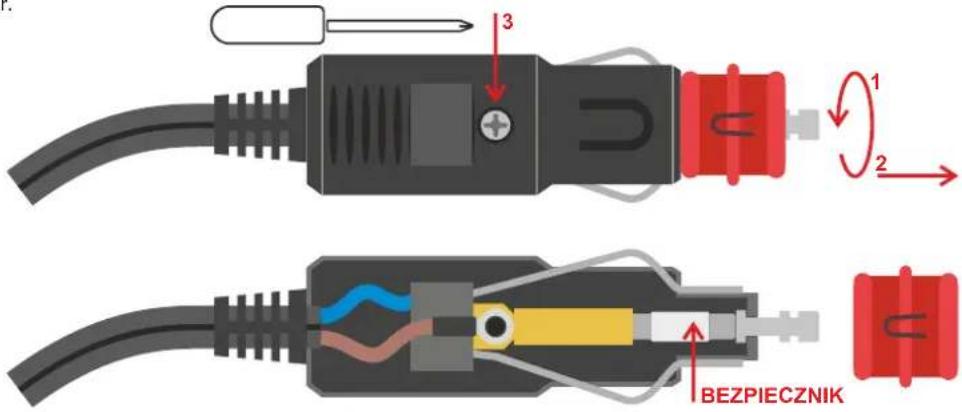

• Wymiana bezpiecznika

1. Przekręcić i zdjąć czerwony pierścień z wtyczki
2. Odkręcić śrubę i zdjąć obudowę

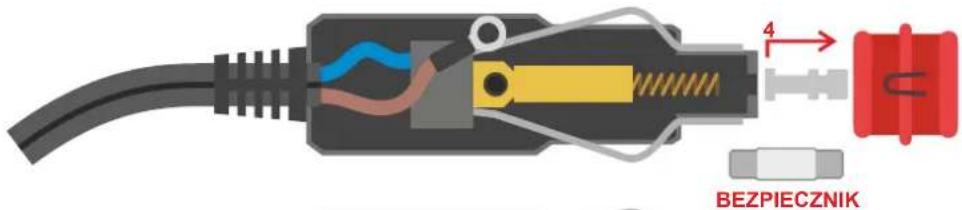

3. Wyjąć końcówkę wtyczki
4. Wyjąć bezpiecznik i zastąpić nowym o identycznych parametrach
5. Włożyć końcówkę wtyczki

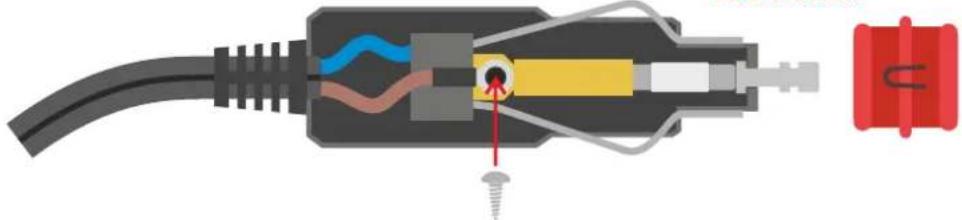

6. Nałożyć obudowę i skrecić śruba
   (UWAGA! Przed skręceniem należy upewnić się, że otwór styku przewodu zasilającego nakłada się na otwór w obudowie wtyczki).
7. Nałożyć i przekręcić czerwony pierścień aby zabezpieczyć go na wtyczce.

Parametry bezpiecznika

Prąd znamionowy	10 A
Napięcie znamionowe	250V

3 1 2 BEZPIECZNIK

4 BEZPIECZNIK

8. Usuwanie najczęstszych usterek

•Artykuły spożywcze uległy zamrożeniu:

Należy zmienić temperaturę chłodzenia na wyższą, ustawiona temperatura jest zbyt niska.

• Z urządzenia wydobywa się dźwięk przepływającej cieczy:

Dźwięk taki jest zjawiskiem normalnym.

• W okolicy drzwi lodówki pojawiają się krople cieczy:

Krople cieczy pojawiają się wskutek różnicy temperatur między urządzeniem a jego otoczeniem i są zjawiskiem normalnym.

- Przy uruchomieniu urządzenia z kompresora wydobywają się głośnie dźwięki:

Głośna praca kompresora przy uruchomieniu jest zjawiskiem normalnym.

- Urządzenie nie działa:

Należy sprawdzić czy urządzenie zostało włączone przyciskiem.
Należy sprawdzić czy urządzenie jest poprawnie podłączone do źródła zasilania.
Należy sprawdzić czy zasilacz jest sprawny.
Należy sprawdzić czy bezpiecznik nie uległ przepaleniu.

Kod wskaźnika błędu	Powód	Rozwiązanie
1 mignięcie co 4 sekundy	Napięcie zasilania zbyt niskie	Sprawdź czy źródło zasilania odpowiada parametrom ze specyfikacji technicznej.
2 mignięcia co 4 sekundy	Usterka wentylatora	Skontaktuj się z serwisem producenta.
3 mignięcia co 4 sekundy	Błąd rozruchu kompresora	Wyłącz i włącz urządzenie.
4 mignięcia co 4 sekundy	Przeciążenie kompresora	Wyjmij z komory część przechowywanych artykułów spożywczych. Upewnij się, że otwory wentylacyjne nie są zasłonięte.
5 mignięć co 4 sekundy	Zbyt wysoka temperatura	Upewnij się, że temperatura otoczenia mieści się w zakresie wymienionym w specyfikacji technicznej produktu. Upewnij się, że otwory wentylacyjne nie są zasłonięte.
Błąd E-1 na wyświetlaczu LED	Usterka czujnika temperatury	Skontaktuj się z serwisem producenta.

9. Dane techniczne

Model produktu	ARC18
Pojemność całkowita	16 L (3.52 gal)
Specyfikacja zasilania	DC 12V/2.92A; 24V/1.46A; AC 100-240V; 50/60Hz; max 2.5A
Komory	1
Zakres temperatur chłodzenia	od -18°C do +10°C (od -0.4°F do +50°F)
Pobór energii	35W
Klasa klimatyczna	SN
Temperatura otoczenia	od +10° do +32°C (od +50°F do +89.6°F)
Poziom emitowanego hałasu	52 dB
Czynnik chłodniczy	R600a / 0.013 kg
GWP	0
Ekwiwalent CO2	0.00000 t
Wymiary (SZ x W x G)	532 x 384 x 230 mm (20.9 x 15.1 x 9.1 in)
Waga netto	9 kg (19.8 lb)

83/WIS/24

Producent:

ARKAS Sp. z o.o.

ul. Kuziennicza 4,

59-400 Jawor, Polska

www.arkas.pl

www.yolco.pl

Follow us on

Urządzenie jest hermetycznie zamknięte.

Przekreślony symbol kosza na odpady oznacza, że nie należy wyrzucać tego produktu wraz z innymi odpadami pochodzącymi z gospodarstwa domowego. Zużyty sprzęt elektryczny i elektroniczny należy przekazać do przetwarzania i recyklingu zgodnie z obowiązującymi w danym kraju przepisami ochrony środowiska dotyczącymi gospodarowania odpadami. Selektywna zbiórka odpadów przyczynia się do ograniczenia ich potencjalnego negatywnego wpływu na zdrowie ludzi i środowisko, wynikających z obecności w sprzęcie niebezpiecznych: substancji, mieszanin oraz części składowych.

SPECYFIKACJA ZASILACZA SIECIOWEGO

Producent:	Foshan Great Power Co.,Ltd
Numer rejestru handlowego:	91440606663372921C
Adres:	3/F Block, 16th, Street#3, Fengxin Road, Fengxing Industrial Zone, Shunde District, Foshan City, Guangdong Province, Chiny
Numer artykułu:	GRT90-145600
Napięcie wejściowe	100-240V
Wejściowa częstotliwość prądu przemiennego:	50/60Hz
Napięcie wyjściowe:	14,5V
Prąd wyjściowy:	6,0A
Moc wyjściowa:	87W
Średnia sprawność podczas pracy:	90%
Sprawność przy niskim obciążeniu (10%):	89%
Zużycie energii w stanie bez obciążenia:	0.19W
