INSTRUKCJA OBSŁUGI VB118TB HAGER
Odmieniona i funkcjonalna
:hager

nowa rozdzielnica przeznaczona do budownictwa mieszkaniowego
Nowy wygląd produktów firmy Hager jest efektem nie przypadkowych działań Erwina Van Handenhoven, obecnego dyrektora działu projektowego firmy. Erwin rozpoczął współpracę z firmą Hager w 2000 roku. Jego misją jest kierowanie ewolucją wyglądu produktów elektrotechnicznych, ustanawianie trendów i kształtowanie przyszłości przez nadawanie im nowoczesnego designu wybiegającego w przyszłość. Efektem jego działań jest nowa rozdzielnica vega. To dobry przykład tego, jaki kierunek obrała firma Hager w zakresie zmian wyglądu produkowanych obudów i rozdzielnic.

Dyrektor Działu Projektowego Hager Group
vega, totalnie odmieniona

Skośne krawędzie, srebrny uchwyt i kropki widoczne na powierzchni drzwi, to charakterystyczne elementy nowych rozdzielnic vega.
Twoja rozdzielnica vega
Opracowana jako odpowiedź na potrzeby współczesnego rynku. Dostosowana do wymagań instalatorów.
vega, wypełniona innowacjami
dowiedz się więcej o...
01 cechach nowej rozdzielnicy
vega, pozwalających
na szybszą i łatwiejszą
instalację
02 łatwiejszym niż kiedykolwiek dostępie do przestrzeni wewnętrznej
03 łatwiejszym kablowaniu: lepiej zorganizowana przestrzeń i zwiększone bezpieczeństwo
04 funkcjonalności, która ułatwia pracę instalatorów

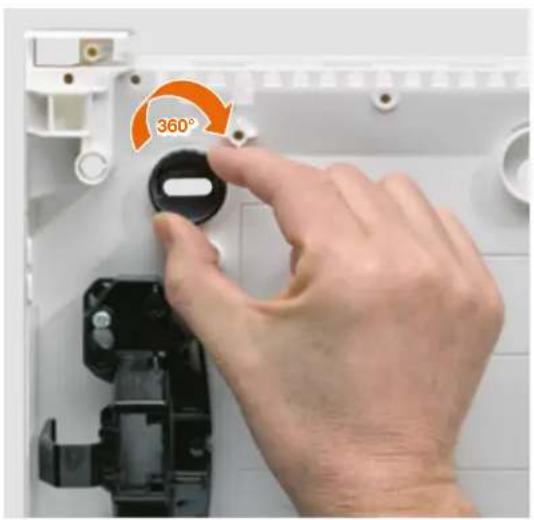

Łatwy i szybki montaż

System uchwytów montażowych
Obrotowe uchwyty montażowe pozwalają na poprawne ustawienie rozdzielnicy w łatwy i szybki sposób. Elementy rozdzielnicy doskonale niwelują niedokładnie zamontowane kołki w wywiercanych otworach w ścianie.
Ułatwiona instalacja przewodów i wiązek

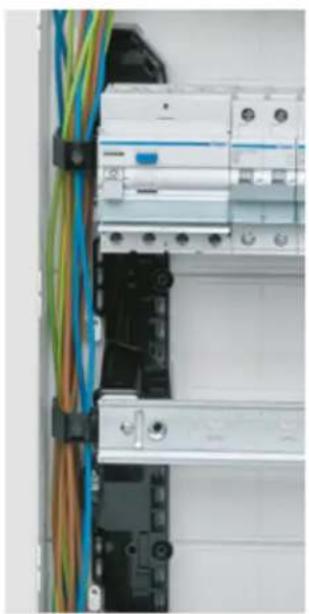

Prowadzenie przewodów
Przewody są prowadzone równolegle wzdłuż lewej i prawej ściany bocznej przez uchwyty na zakończeniu każdej z szyn TH.

Punkty zaczepienia na ścianie tylnej
Optymalna ilość uchwytów pozwalających na zamocowanie peszli przy pomocy opasek kablowych. Uchwyty znajdują się na dole i u góry rozdzielnicy.

Mocny, wielofunkcyjny ruszt montażowy
Szyny TH mogą być przykręcane pojedynczo w dwóch płaszczyznach, co pozwala na montaż różnych aparatów i daje wygodę przy stosowaniu zacisków. W celu podniesienia komfortu prowadzenia przewodów, każdy ruszt nośny można przymocować opaskami kablowymi.

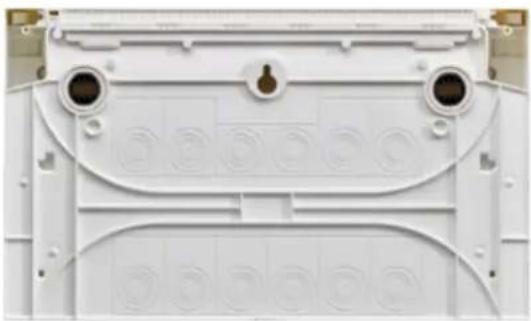

połączenia wewnątrz rozdzielnicy łatwe i wygodne jak nigdy dotąd
Powiększona przestrzeń
między zaciskami aparatury, a listwą N / PE
Prowadzenie przewodów wzdłuż ścian bocznych
ułatwione dzięki uchwytom
Łatwiejsze prowadzenie przewodów między szynami TH i plecami rozdzielnicy

Ruszt montażowy pozwala na wykonanie połączeń poza rozdzielnicą
Wszystkie szyny TH mogą być wymontowane jednocześnie.

Demontaż pojedynczych szyn TH możliwy bez użycia narzędzi.

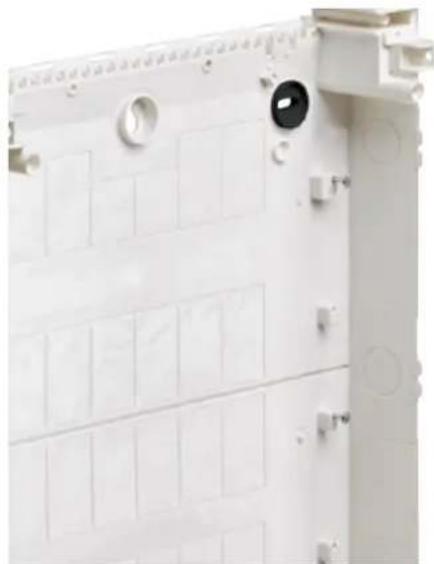

Przetloczenia w ścianie tylnej i ścianach bocznych
Okrągłe i prostokątne osłabienia umożliwiają łatwe wprowadzenie peszli przez ściany boczne oraz ścianę tylną, tuż pod szyną TH.

Zwycięska kombinacja
Demontaż przepustów kablowych możliwy bez użycia narzędzi...
Znaczniki umożliwiające dokładne dopasowanie
i wprowadzenie kanałów kablowych.
2 zatrzaski trzymające każdy przepust.

...przynosi lepsze efekty
Możliwość odwracania przepustów kablowych, w zależności od sposobu wprowadzania przewodów, zapewnia każdorazowe zachowanie stopnia szczelności IP4X. Przepusty umożliwiają wprowadzenie kanałów kablowych tehalit.LF na głębokość 12 mm do wnętrza rozdzielnicy.

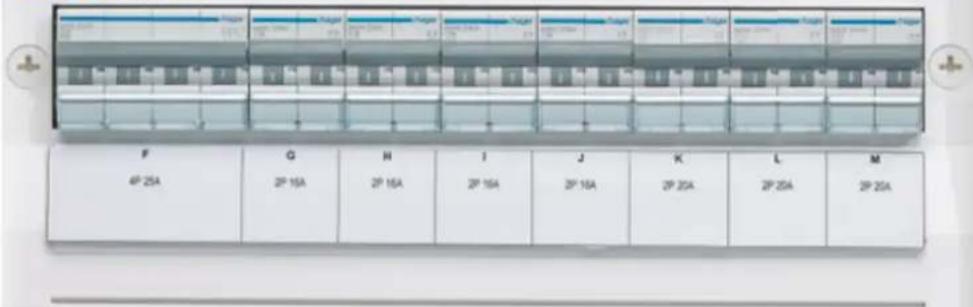

Doskonałe wykończenie!
Montaż pasków opisowych wraz z nośnikami możliwy jest pod i nad aparaturą zabezpieczającą montowaną na szynach TH.

Schemat zawsze pod ręką
Uchwyt wewnątrz rozdzielnicy pozwala na umieszczenie schematu, opisu lub wizytówki w łatwo dostępnym miejscu.

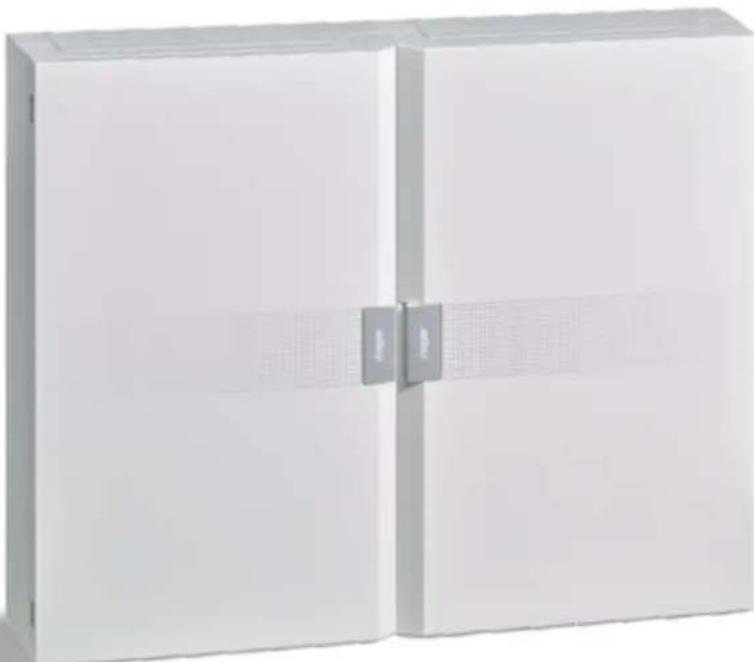

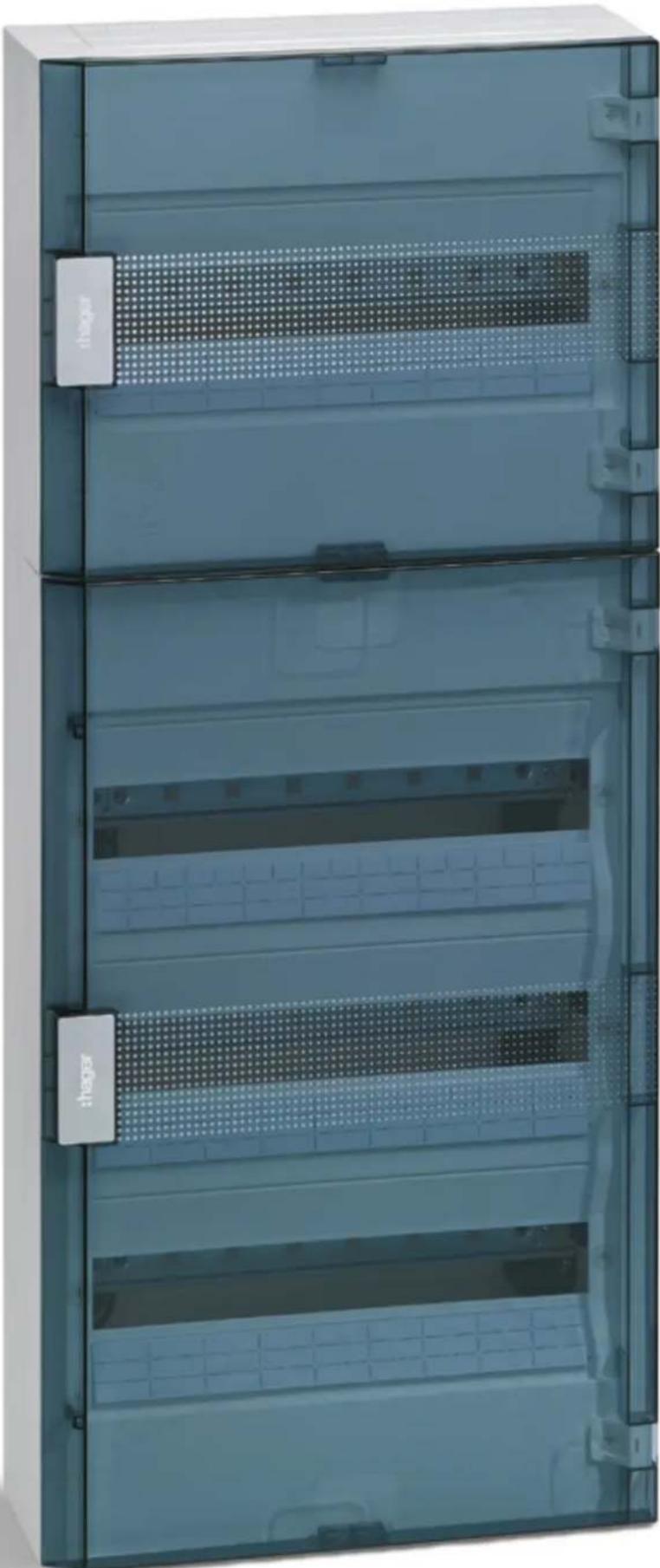

Niekończąca się wszechstronność

Osłabienia w ścianach bocznych (85 x 60 mm) pozwalają na wykonanie połączeń w zestawach rozdzielnic łączonych poziomo.

Łącznik wykonany z materiału izolacyjnego gwarantuje zachowanie II klasy izolacji.

Funkcjonalne drzwi i zamknięcie


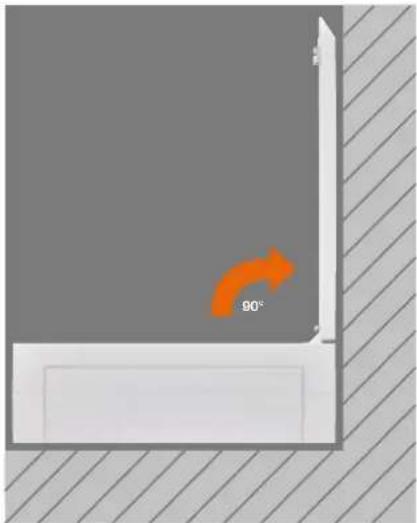

90°Maksymalne otwarcie
Przy montażu w narożnikach, drzwi bezkolizyjnie moga być otwierane do kąta 90 stopni, zapewniając maksymalny dostęp do urządzeń zabudowanych wewnątrz.
Łatwa zmiana kierunku otwierania drzwi:
- przez odkręcenie śrub mocujących drzwi i obrócenie ich
- przez odkręcenie śrub mocujących front rozdzielnicy i obrócenie go razem z drzwiami.
Zamki rozdzielnicy dostępne są
nawet w przypadku łączenia rozdzielnic w poziomie.

Bezpieczne i pewne zamknięcie drzwiczek
Zamki w drzwiach transparentnych i białych, mogą być doposażone we wkładki na klucz 1242E.
Rozdzielnica teletechniczna jeszcze więcej możliwości

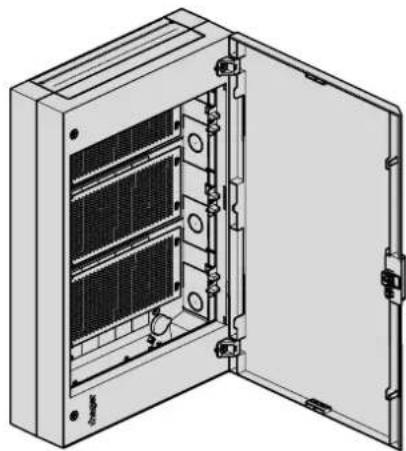

Wnetrze
W celu podniesienia uniwersalności zastosowania i wygody instalacji, rozdzielnica teletechniczna została wyposażona w płyty perforowane. To rozwiązanie pozwoliło osiągnąć maksymalną ilość przestrzeni wewnątrz. Dodatkowo dostępne akcesoria pozwalają na elastyczną konfigurację i dopracowanie ostatecznego kształtu części teletechnicznej.

Jednakowy wygląd zewnętrzny rozdzielnic teletechnicznych i elektrycznych pozwala na zachowanie spójnego wystroju i estetyki. W standardzie wersji teletechnicznej, dostarczane są drzwi białe.
Rozdzielnice z drzwiami białymi lub transparentnymi, 1-4 rzędy, 18-72 moduły.
Rozdzielnica w II klasie izolacji, w kolorze RAL9010, zaprojektowana do realizacji rozdziału energii w budownictwie mieszkaniowym lub małych obiektach biurowych i handlowych. Izolowany ruszt nośny pozwala na demontaż wszystkich szyn TH jednocześnie. Ten sam ruszt umożliwia beznarzędziowy demontaż pojedynczych szyn i zmianę głębokości ich ponownego montażu.
Rozdzielnica posiada zwiększoną przestrzeń do prowadzenia przewodów:
- miedzy szynami TH, a ścianą tylną: 47,5 mm
- między obniżonymi szynami TH, a ścianą tylną: 18 mm
- między ścianą boczna, a szyną TH: 30 mm
- między szynami TH: 150 mm
Przepusty kablowe montowane na zatrzask, z możliwością dodatkowego przykręcenia śrubami.
Dostarczane z: obrotowymi uchwytami montażowymi i zaślepkami zapewniającymi zachowanie II klasy izolacji, uchwytem na dokumentację, zaślepkami pustych miejsc, paskami opisowymi wraz z nośnikami, zaciskami śrubowymi.
Wyposażenie dodatkowe:- zamek na klucz 1242E
- zestawy do łączenia pionowego i poziomego
- kanały kablowe z uchwytami
- dodatkowe zaciski śrubowe lub pusty nośnik pod zaciski QC
Specyfikacja techniczna:
- IP40 (z drzwiczkami) / IK07
- II klasa izolacji
- 90A dla rozdzielnic 1 i 2 rzędowych
- 125A dla rozdzielnic 3 i 4 rzędowych
- badanie metodą rozżarzonego drutu 650°C
Zgodność z normami i dopuszczenia :
- PN-EN 61439-3
- PN-EN 60670-24
- CEBEC
- NF

Rozdzielnica natynkowa 1x18 M IP40, drzwi transparentne VB118TB
- wymiary: l. 400 x h. 325 x d. 146 mm
- zaciski śrubowe: 2 x (1 x 25 mm² + 20 x 16 mm² + 26 x 10 mm²)
Rozdzielnica natynkowa 1x18 M IP40, drzwi białe VB118PB
- wymiary: w. 400 x h. 325 x d. 146 mm
- zaciski śrubowe: 2 x (1 x 25 mm² + 20 x 16 mm² + 26 x 10 mm²)
Rozdzielnica natynkowa 2x18 M IP40, drzwi transparentne VB218TB
- wymiary: l. 400 x h. 475 x d. 146 mm
- zaciski śrubowe: 2 x (1 x 25 mm² + 20 x 16 mm² + 26 x 10 mm²)
Rozdzielnica natynkowa 2x18 M IP40, drzwi białe VB218PB
- wymiary: w. 400 x h. 475 x d. 146 mm
- zaciski śrubowe: 2 x (1 x 25 mm² + 20 x 16 mm² + 26 x 10 mm²)

Rozdzielnica natynkowa 3x18 M IP40, drzwi transparentne VB318TB
- wymiary: w. 400 x h. 625 x d. 146 mm
- zaciski śrubowe: 2 x (1 x 25 mm² + 20 x 16 mm² + 26 x 10 mm²)
Rozdzielnica natynkowa 3x18 M IP40, drzwi białe VB318PB
- wymiary: w. 400 x h. 625 x d. 146 mm
- zaciski śrubowe: 2 x (1 x 25 mm² + 20 x 16 mm² + 26 x 10 mm²)
Rozdzielnica natynkowa 4x18 M IP40, drzwi transparentne VB418TB
- wymiary: w. 400 x h. 775 x d. 146 mm
- zaciski śrubowe: 2 x (1 x 25 mm² + 20 x 16 mm² + 26 x 10 mm²)
Rozdzielnica natynkowa 4x18 M IP40, drzwi białe VB418PB
- wymiary: w. 400 x h. 775 x d. 146 mm
- zaciski śrubowe: 2 x (1 x 25 mm² + 20 x 16 mm² + 26 x 10 mm²)

Zestaw zawiasów (2 szt.) VZ004VB
do drzwi transparentnych i białych

VZ004VB
Zamek
Dostarczany z dwoma kluczami
- do drzwi transparentnych: klucz 1242E VZ310TVB
- do drzwi białych: klucz 1242E VZ310PVB


VZ311PVBVZ311TVB
Zaciski śrubowe na nośniku VZ017VB
- zaciski śrubowe: 2 x (1 x 25 mm² + 20 x 16 mm² + 26 x 10 mm²)
Uchwyt podtrzymujący przewody VZ699N

VZ699N
Szyna zapasowa TH VZ010VB

Paski opisowe z uchwytami VZ011VB

Zestaw łączący
- poziomo VZ005VB - pionowo VZ006VB
VZ005VB

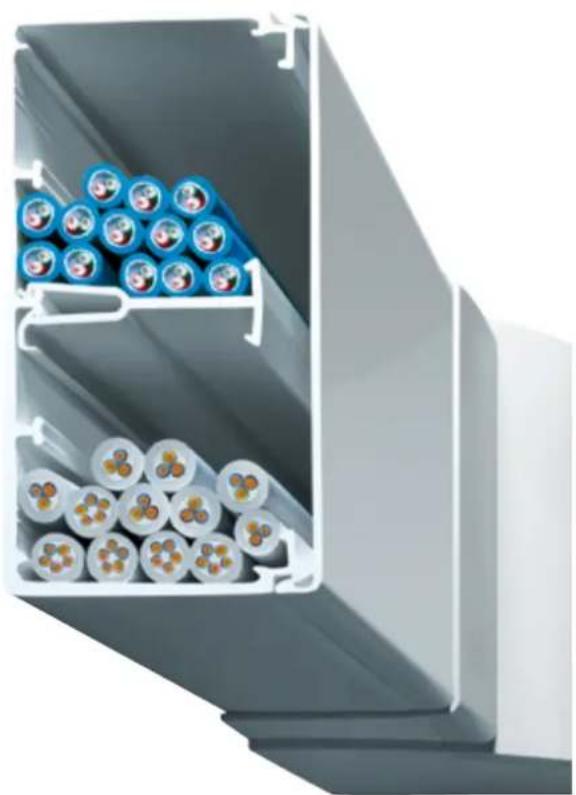

Kanał kablowy poziomy (bezhalogenowy)
- dostarczany z uchwytami - wymiary: d. 60 x l. 25 mm
Kanał kablowy pionowy (bezhalogenowy)
- dostarczany z uchwytami - wymiary: d. 60 x w. 25 mm dla wys. 3x18 M (VB318PB/TB) : dla wys. 4x18 M (VB418PB/TB) :
VZ014VB

VZ014VB
Klips do dokumentacji
- podtrzymujący schemat na drzwiach
VZ535

VZ535
Maskownica zapasowa 18 M
VZ008VB

VZ008VB
Rozdzielnice teletechniczne z drzwiami białymi.
Dostarczane w standardzie z perforowanymi płytami montażowymi.
Wyposażenie dodatkowe:
- zamek 1242E
- pasywne i aktywne akcesoria

Rozdzielnica natynkowa teletechniczna VB118MP
- wymiary: w. 400 x h. 325 x d. 146 mm
- wyposażenie:
- 1 płyta perforowana
- drzwi białe
Rozdzielnica natynkowa teletechniczna VB218MP
- wymiary: w. 400 x h. 475 x d. 146 mm
- wyposażenie:
- 2 płyty perforowane
- drzwi białe
Rozdzielnica natynkowa teletechniczna VB318MP
- wymiary: w. 400 x h. 625 x d. 146 mm
- wyposażenie:
- 3 płyty perforowane
-
drzwi białe
-
elementy wyposażenia rozdzielnic teletechnicznych pozwalają na zabudowę gniazd RJ45 w modułach o standardowej szerokości
- sygnały typu VDI (głos, dane, obrazy) - w systemie klasy 1.
- sygnały telefoniczne i teleinformatyczne rozprowadzane za pomocą kabli 4-parowych kat.7
- sygnały TV na kablu koncentrycznym - stopień 3.
- sygnały telefoniczne IT i naziemne są kierowane przez kable skrętki 4 parowej.
| Produkt | Charakterystyka | Opak. | Nr kat. |
| Tłumik TV (koncentryk „F”) | 0 - 20 dB | 1 | TN211 |
| Wzmacniacz TV (koncentryk „F”) | 450 - 2400 MHz (UHF/TNT/SAT)14 V, 18 V, 22 KHz | 1 | TN221 |
| Rozdzielacz sygnału TV/SAT | 2-krotny4-krotny6-krotny | 111 | TN202STN204STN206S |
| Sprzęgło TV/SAT | 1 wejście TV, 1 wejście SAT, 1 wyjście | 1 | TN231 |
| Rozdzielacz sygnału analogowego telefonicznego, RJ45 x 2 | TN141 | ||
| Rozdzielacz sygnału ADSL | TN121 | ||
| Kabel Patch RJ45, S/FTPkat.7 (600 MHz)- struktura: Li-02YSCH4 x 2 x AWG 27/7 PIMF- ekran do pary żył: folia aluminiowa od zewnątrz- ekran do całego kabla: ocynkowany oplot miedziany | 350 mm1500 mm2500 mm5000 mm | 1111 | G8317G8310G8311G8312 |
| Patch moduł kat. 6 STP- kodowanie kolorystyczne wg normy EIA/TIA-568A&B- RJ45- montaż na szynie TH35 | kategoria 6 STP, szerokość 1 M | 1 | TN002S |
| Patch moduł kat. 5e UTP- kodowanie kolorystyczne wg normy EIA/TIA-568A&B- RJ45- montaż na szynie TH35 | kategoria 5e UTP, szerokość 1 M | 1 | TN004S |
| Moduł koncentryczny F/F- złącze typ F / F- montaż na szynie TH35- zintegrowane złącze wyrównania potencjału | 75 Ω, szerokość 1 M | 1 | TN010S |
| Patch moduł kat. 6 UTP- kodowanie kolorystyczne wg normy EIA/TIA-568A&B- RJ45- montaż na szynie TH35 | kategoria 6 UTP, szerokość 1 M | 1 | TN003S |
| Patch moduł kat. 5e FTP- kodowanie kolorystyczne wg normy EIA/TIA-568A&B- RJ45- montaż na szynie TH35 | kategoria 5e FTP, szerokość 1 M | 1 | TN001S |

TN211


TN141

TN004S

G8317

TN002S

TN010S

TN001S

| Produkt | Charakterystyka | Opak. | Nr kat. | |
| Gniazdo Schuko, z uchwytem do płyty perforowanej | 1 VZ00APZ | |||
| Gniazdo szwajcarskie, z uchwytem do płyty perforowanej | 1 VZ00CH | |||
| Gniazdo z uziemieniem, z uchwytem do płyty perforowanej | 1 VZ00F | |||
| Gniazdo 3-krotne z uziemieniem230 V AC, kompletny zestawdo zabudowy na płycie montażowej | możliwy montaż na szynie TH35lub śrubami na płycie montażowej1 gniazdo obrotowe | 1 VZ00ASF | ||
| Gniazdo 3-krotne Schuko230 V AC, kompletny zestawdo zabudowy na płycie montażowej | możliwy montaż na szynie TH35lub śrubami na płycie montażowej1 gniazdo obrotowe | 1 VZ00AS | ||
| Ogranicznik przepięć T3,2-biegunowy, sygnalizacjaakustyczna, sieć TN-SDo zabudowy w rozdzielnicach VDI | U_p ≤ 1,5 kV I_n = 3 kA | 1 VZ00US | ||
| Wspornik perforowany do gniazdtehalit (C-profil) | 1 VZ319H | |||
| Gniazda kanałowe 2-krotnez uziemieniemPrąd znamionowy 16 A, białedo zabudowy na nośniku VZ319H | 1 GE20109010 | |||
| Uchwyt do urządzeń multimedianychdo zawieszenia na płytach perforowanych | 2 VZ02MM | |||
| Zestaw montażowy do płyt perforowanych | 2 VZ306 | |||
- patch-panel telefoniczny ze złączem RJ45 lub złączem QuickConnect do jednego lub dwóch wejść telefonicznych analogowych/ISDN, do rozdziału na 4 lub 8 wyjść.
• montaż na szynach nośnych TH35
- moduł przeznaczony do systemów okablowania strukturalnego, wg normy DIN EN 50173-4
• spełnia wymogi normy: EN60603-7-3
Produkt
Charakterystyka
Opak.
Nr kat.
Patch-panel telefoniczny 2-wejściowy
| - 2 wejścia przewodów telefonicznych ze złączem QuickConnect lub RJ45 |
| - wejścia QuickConnect mostkowane dla 1x8 wyjść |
| - wyjścia telefonu, faxu lub modemu z 2 x 4 gniazdami RJ45 |
| - odpowiedni do ISDN lub analogowego łącza telefonicznego |
| - montaż na szynie nośnej |
| - temperatura robocza: -5/+50°C |
| - stopień ochrony: IP20 |
| - moduł przeznaczonydo systemów okablowaniastrukturalnego wg. normyDIN EN 50173-4- Patch moduł montować należywspólnie ze wspornikiem szynynośnej w rozdzielnicachmultimedialnych | 1 | TN111 |
Patch-panel telefoniczny
| - 1 wejście przewodu telefonicznego ze złączem QuickConnect lub RJ45 |
| - wyjścia telefonu, faxu lub modemu z 4 gniazdami RJ45 |
| - odpowiedni do ISDN lub analogowego łącza telefonicznego |
| - montaż na szynie nośnej |
| - temperatura robocza: -5/+50°C |
| - stopień ochrony: IP 20 |
| - moduł przeznaczonydo systemów okablowaniastrukturalnego wg. normyDIN EN 50173-4- Patch moduł montować należywspólnie ze wspornikiem szynynośnej w rozdzielnicachmultimedialnych | 1 | TN131 |
| Modułowy filtr - rozdzielacz sygnału ADSL | 1 | TN121 | |
| Rozdzielacz sygnału telefonicznego, analogowego | 2 M | 1 | TN141 |
| Switch modułowy5 portów RJ451 Gb/swymaga zasilania 24 V DC | 4 porty wyjściowe1 port wejściowy | 1 | TN520 |
| Zasilacz do switch'a TN520 | 24 V DC/100 mA | 1 | TGF110 |
| Rozdzielacz kabli zasilających | rozdzielacz zasilania: połączenie do 6 złączy wejściowych systemu Winsta / Wago, z polami opisowymi | 1 | G8360 |
| Rozdzielacz kabli teleinformatycznych | rozdzielacz dystrybucji 6 złącz RJ45 Kat.6A, UTP, z polami opisowymi z pokrywami przeciw pyłowymi | 1 | G3160 |

Produkt Charakterystyka Opak. Nr kat.
| Uchwyt do modułów multimedialnych, stalowy ze wspornikami montaż na szynie TH35 lub śrubami na płycie montażowej | 1 x 6, typ zatrzasku BTR | 1 | FZ06MMO |
| 1 x 12, typ zatrzasku BTR | 1 | FZ12MMO | |
| 1 x 24, typ zatrzasku BTR | 1 | FZ24MMO | |
| 1 x 6, typ zatrzasku Keystone Jack | 1 | FZ06MK | |
| 1 x 12, typ zatrzasku Keystone Jack | 1 | FZ12MK | |
| 1 x 24, typ zatrzasku Keystone Jack | 1 | FZ24MK |
| Wsporniki do patch-panela | element zamienny umożliwiający montaż FZ12xxx na szynie TH35 lub śrubami na płycie montażowej | 1 | FZ00MM |
| BTR, zaślepka | 1 | VZ314BL |
| Moduł komunikacyjny BTR, RJ45, kat. 6A, 10 GBit, Class EA (ekranowany) | 1 | VZ314RJ |
| Moduł komunikacyjny BTR, gniazdo FF | 1 | VZ315FF |
| Moduł komunikacyjny BTR, gniazdo IEC | 1 | VZ316FB |
| Moduł komunikacyjny BTR, wtyczka IEC | 1 | VZ317FS |
| Moduł komunikacyjny BTR, gniazdo LC-D (ziącze światłowodowe) | 1 | VZ318LC |
| Patch-panel | 6 x RJ45 | 1 | FZ12MM |
| uchwyt z modułami multimedialnymi w komplecie RJ45, kat. 6A ekranowane | 12 x RJ45 | 1 | FZ24MM |

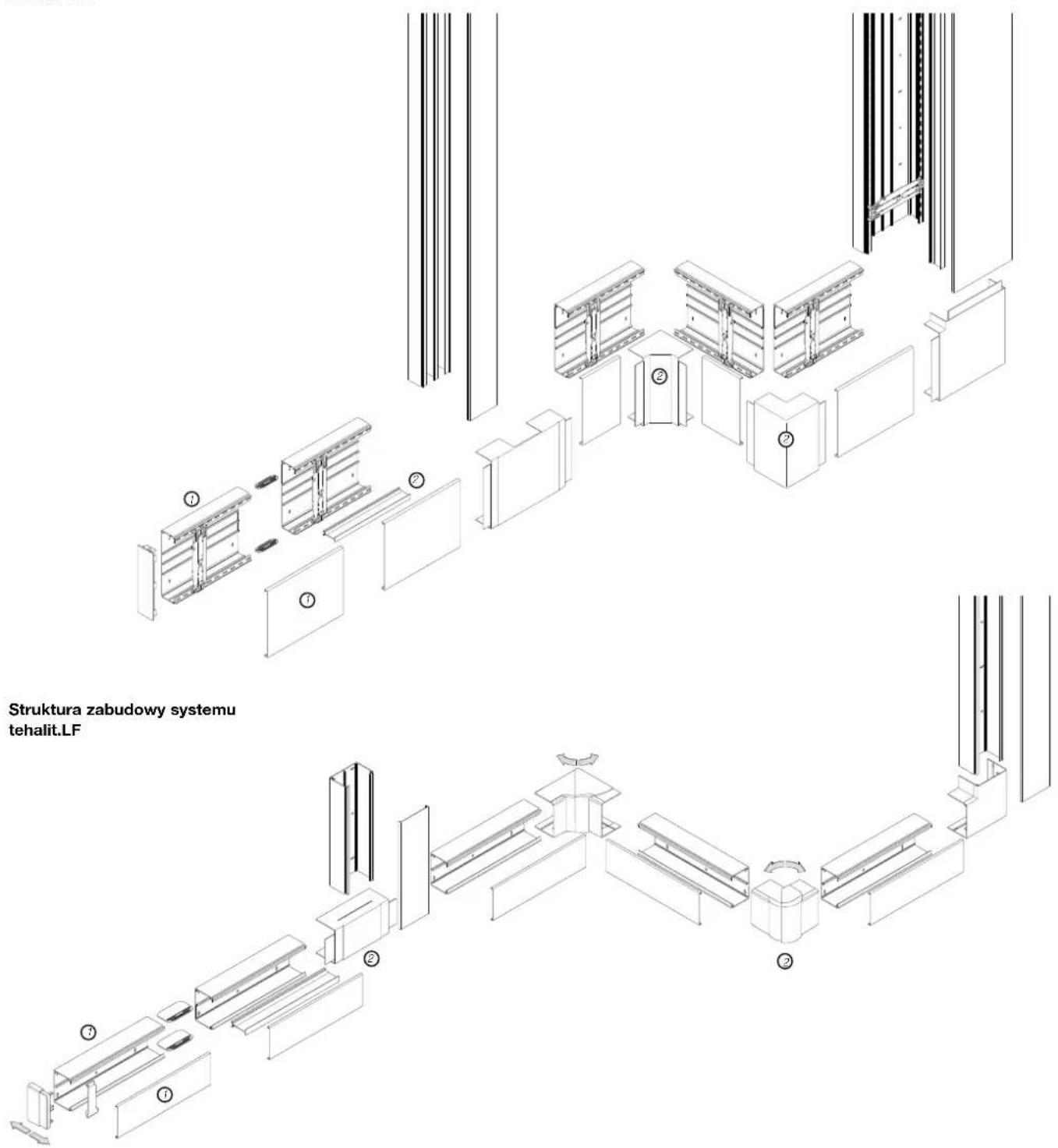

Kanały instalacyjne tehalit.LF
System kanałów elektroinstalacyjnych tehalit.LF stanowi idealne rozwiązanie do prowadzenia przewodów elektrycznych w piwnicach, budynkach usługowych, halach produkcyjnych, garażach i obiektach przemysłowych. Dzięki zintegrowanym łącznikom, ułożenie pojedynczych kanałów jest znacznie łatwiejsze i jednocześnie szybsze w montażu, a wstępnie zamontowane, stabilne klamry ułatwiają ułożenie przewodu w kanałach.

| Kanał elektroinstalacyjny ze wstępnie zamontowanymi łącznikami od LF30030 do łatwego układania podczas montażu jednoosobowego.Wstępnie zamontowane, przestawne klamry od wersji LF30060.Otworowanie podstawy w odstępach co 125 mm (z wyjątkiem kanału LF10010 - brak perforacji) | Materiał:Twarde PVC IP4x - IK07Zakres dostawy:Podstawa kanału, pokrywa kanału, łączniki (1 para/2m) (od LF300030), klamry (2szt./m) (od LF30060) | Dostarczana długość:2000 mmKolor:biały, RAL 9010kremowy, RAL 9001jasnoszary, RAL 7035 szary, RAL 7030W związku z procesem produkcyjnym istnieje możli-wość nieznacznych odchyleń koloru od katalogu RAL |
| Kanał | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ||
| Narożnik wewnętrzny | Narożnik zewnętrzny | Narożnik płaski | Końcówka | Element Ti X | Łącznik | |||
| Wymiary wys./szer. [mm] | Kolor | Nr kat. | Nr kat. | Nr kat. | Nr kat. | Nr kat. | Nr kat. | Nr kat. |
![]() | LF 10010 | |||||||
| biały | LF1001009010 | - | - | - | - | - | - | |
| kremowy | LF1001009001 | - | - | - | - | - | - | |
| Zawartość opak.: 84 m | ||||||||
![]() | LF 15015 | |||||||
| biały | LF1501509010 | - | - | - | M61139010 | - | - | |
| kremowy | LF1501509001 | - | - | - | M61139001 | - | - | |
| jasnoszary | LF1501507035 | - | - | - | M61137035 | - | - | |
| szary | LF1501507030 | - | - | - | M61137030 | - | - | |
| Zawartość opak.: 44 m | 5 szt. | |||||||
![]() | LF 20020 | |||||||
| biały | LF2002009010 | - | - | - | M612390101 | - | - | |
| kremowy | LF2002009001 | - | - | - | M61239001 | - | - | |
| jasnoszary | LF2002007035 | - | - | - | M61237035 | - | - | |
| szary | LF2002007030 | - | - | - | M61237030 | - | - | |
| Zawartość opak.: 36 m | 5 szt. | |||||||
![]() | LF 20035 | |||||||
| biały | LF2003509010 | M61419010 | M61429010 | M61459010 | M61439010 | M61469010 | - | |
| kremowy | LF2003509001 | M61419001 | M61429001 | M61459001 | M61439001 | M61469001 | - | |
| jasnoszary | LF2003507035 | M61417035 | M61427035 | M61457035 | M61437035 | M61467035 | - | |
| szary | LF2003507030 | M61417030 | M61427030 | M61457030 | M61437030 | M61467030 | - | |
| Zawartość opak.: 40 m 1 szt. 5 szt. 5 szt. 5 szt. 1 szt. | ||||||||
![]() | LF 20036 | |||||||
| biały | LF2003609010 | M61419010 | M61429010 | M61459010 | M61439010 | M61469010 | - | |
| kremowy | LF2003609001 | M61419001 | M61429001 | M61459001 | M61439001 | M61469001 | - | |
| jasnoszary | LF2003607035 | M61417035 | M61427035 | M61457035 | M61437035 | M61467035 | - | |
| szary | LF2003607030 | M61417030 | M61427030 | M61457030 | M61437030 | M61467030 | - | |
| Zawartość opak.: 40 m 1 szt. 5 szt. 5 szt. 5 szt. 1 szt. | ||||||||
![]() | LF 30030 | |||||||
| biały | LF3003009010 | M59619010 | M59629010 | M59659010 | M59639010 | M59669010 | M7214 | |
| kremowy | LF3003009001 | M59619001 | M59629001 | M59659001 | M59639001 | M59669001 | M7214 | |
| jasnoszary | LF3003007035 | M59617035 | M59627035 | M59657035 | M59637035 | M59667035 | M7214 | |
| szary | LF3003007030 | M59617030 | M59627030 | M59657030 | M59637030 | M59667030 | M7214 | |
| Zawartość opak.: 56 m 1 szt. 5 szt. 5 szt. 5 szt. 5 szt. 10 szt. | ||||||||
- Kanał elektroinstalacyjny ze wstępnie zamontowanymi łącznikami od LF30030 do łatwego układania podczas montażu jednoosobowego.
- Wstępnie zamontowane, przestawne klamry od wersji LF30060.
-
Otworowanie podstawy w odstępach co 125 mm.
-
Kąty wewnętrzne i zewnętrzne regulowane +/- 7° (LFF30064; LFF30063; LFF40064; LFF40063; LFF40094; LFF40093; LFF40114; LFF40113)
• Material: Twarde PVC IP4x - IK07
-
Zakres dostawy: Podstawa kanału, pokrywa kanału, łączniki (1 para/2m (od LF300030), klamry (2szt./m) (od LF30060)
-
Dostarczana długość: 2000 mm
• Kolor: biały, RAL 9010 kremowy, RAL 9001 jasnoszary, RAL 7035 szary, RAL 7030
- W związku z procesem produkcyjnym istnieje możliwościć nieznacznych odchyleń koloru od katalogu RAL
| Kanał | Przegroda | Narożnik wewnętrzny | Narożnik zewnętrzny | Narożnik płaski | Końcówka | Element Ti X | Łącznik | Klamra | ||
| Wymiary wys./szer. [mm] | Kolor | Nr kat. | Nr kat. | Nr kat. | Nr kat. Nr kat. | Nr kat. | Nr kat. | Nr kat. | Nr kat. | |
| LF 30045 | ||||||||||
| biały | LF30045090101 | - | M61819010 | M61829010 | M61859010 | M61839010 | M61869010 | M7214 | - | |
| kremowy | LF3004509001 | - | M61819001 | M61829001 | M61859001 | M61839001 | M61869001 | M7214 | - | |
| jasnoszary | LF3004507035 | - | M61817035 | M61827035 | M61857035 | M61837035 | M61867035 | M7214 | - | |
| szary | LF3004507030 | - | M61817030 | M61827030 | M61857030 | M61837030 | M61867030 | M7214 | - | |
| Zawartość opak.: 32 m | 1 szt. | 1 szt. | 1 szt. | 1 szt. | 1 szt. | 10 szt. | ||||
| LF 30060 | ||||||||||
| biały | LF3006009010 | - | LFF300649010 | LFF300639010 | LFF300659010 | LFF600669010 | M53969010 | M7214 | M7239 | |
| kremowy | LF3006009001 | - | LFF300649001 | LFF300639001 | LFF300659001 | LFF600669001 | M53969001 | M7214 | M7239 | |
| jasnoszary | LF3006007035 | - | LFF300647035 | LFF300637035 | LFF300657035 | LFF600667035 | M53967035 | M7214 | M7239 | |
| szary | LF3006007030 | - | LFF300647030 | LFF300637030 | LFF300657030 | LFF600667030 | M53967030 | M7214 | M7239 | |
| Zawartość opak.: 32 m | 1 szt. | 1 szt. | 1 szt. | 1 szt. | 1 szt. | 10 szt. | 10 szt. | |||
| LF 40040 | ||||||||||
| biały | LF4004009010 | - | M58019010 | M58029010 | M58059010 | M58039010 | M58069010 | M7204 | - | |
| kremowy | LF4004009001 | - | M58019001 | M58029001 | M58059001 | M58039001 | M58069001 | M7204 | - | |
| jasnoszary | LF4004007035 | - | M58017035 | M58027035 | M58057035 | M58037035 | M58067035 | M7204 | - | |
| szary | LF4004007030 | - | M58017030 | M58027030 | M58057030 | M58037030 | M58067030 | M7204 | - | |
| Zawartość opak.: 32 m | 1 szt. | 1 szt. | 5 szt. | 5 szt. | 1 szt. | 10 szt. | ||||
| LF 40060 | ||||||||||
| biały | LF4006009010 | M2024 | LFF400649010 | LFF400639010 | LFF400659010 | LFF600669010 | M54069010 | M7204 | M7239 | |
| kremowy | LF4006009001 | M2024 | LFF400649001 | LFF400639001 | LFF400659001 | LFF600669001 | M54069001 | M7204 | M7239 | |
| jasnoszary | LF4006007035 | M2024 | LFF400647035 | LFF400637035 | LFF400657035 | LFF600667035 | M54067035 | M7204 | M7239 | |
| szary | LF4006007030 | M2024 | LFF400647030 | LFF400637030 | LFF400657030 | LFF600667030 | M54067030 | M7204 | M7239 | |
| Zawartość opak.: 24 m 50 m | 1 szt. | 1 szt. | 1 szt. | 1 szt. | 1 szt. | 10 szt. | 10 szt. | |||
| LF 40090 | ||||||||||
| biały | LF4009009010 | M2024 | LFF400949010 | LFF400939010 | LFF400959010 | LFF600969010 | M54569010 | M7204 | M7248 | |
| kremowy | LF4009009001 | M2024 | LFF400949001 | LFF400939001 | LFF400959001 | LFF600969001 | M54569001 | M7204 | M7248 | |
| jasnoszary | LF4009007035 | M2024 | LFF400947035 | LFF400937035 | LFF400957035 | LFF600967035 | M54567035 | M7204 | M7248 | |
| szary | LF4009007030 | M2024 | LFF400947030 | LFF400937030 | LFF400957030 | LFF600967030 | M54567030 | M7204 | M7248 | |
| Zawartość opak.: 20 m 50 m | 1 szt. | 1 szt. | 1 szt. | 1 szt. | 1 szt. | 10 szt. | 10 szt. | |||
| LF 40110 | ||||||||||
| biały | LF4011009010 | M2024 | LFF401149010 | LFF401139010 | LFF401159010 | LFF601169010 | M54169010 | M7204 | M5429 | |
| kremowy | LF4011009001 | M2024 | LFF401149001 | LFF401139001 | LFF401159001 | LFF601169001 | M54169001 | M7204 | M5429 | |
| jasnoszary | LF4011007035 | M2024 | LFF401147035 | LFF401137035 | LFF401157035 | LFF601167035 | M54167035 | M7204 | M5429 | |
| szary | LF4011007030 | M2024 | LFF401147030 | LFF401137030 | LFF401157030 | LFF601167030 | M54167030 | M7204 | M5429 | |
| Zawartość opak.: 16 m 50 m | 1 szt. | 1 szt. | 1 szt. | 1 szt. | 1 szt. | 10 szt. | 5 szt. | |||
| Wymiary wys./szer. [mm] | Kolor | Nr kat. | Nr kat. | Nr kat. | Nr kat. Nr kat. | Nr kat. | Nr kat. | Nr kat. Nr kat. | |
| LF 30045 | |||||||||
| biały | LF30045090101 | - | M61819010 | M61829010 | M61859010 | M61839010 | M61869010 | M7214 - | |
| kremowy | LF3004509001 | - | M61819001 | M61829001 | M61859001 | M61839001 | M61869001 | M7214 - | |
| jasnoszary | LF3004507035 | - | M61817035 | M61827035 | M61857035 | M61837035 | M61867035 | M7214 - | |
| szary | LF3004507030 | - | M61817030 | M61827030 | M61857030 | M61837030 | M61867030 | M7214 - | |
| Zawartość opak.: 32 m | 1 szt. | 1 szt. | 1 szt. | 1 szt. | 1 szt. | 10 szt. | |||
| LF 30060 | ||||||||
| biały | LF3006009010 | - | LFF300649010 | LFF300639010 | LFF300659010 | LFF600669010 | M53969010 | M7214 M7239 |
| kremowy | LF3006009001 | - | LFF300649001 | LFF300639001 | LFF300659001 | LFF600669001 | M53969001 | M7214 M7239 |
| jasnoszary | LF3006007035 | - | LFF300647035 | LFF300637035 | LFF300657035 | LFF600667035 | M53967035 | M7214 M7239 |
| szary | LF3006007030 | - | LFF300647030 | LFF300637030 | LFF300657030 | LFF600667030 | M53967030 | M7214 M7239 |
| Zawartość opak.: 32 m | 1 szt. | 1 szt. | 1 szt. | 1 szt. | 1 szt. | 10 szt. 10 szt. | ||
| LF 40040 | ||||||||
| biały | LF4004009010 | - | M58019010 | M58029010 | M58059010 | M58039010 | M58069010 | M7204 - |
| kremowy | LF4004009001 | - | M58019001 | M58029001 | M58059001 | M58039001 | M58069001 | M7204 - |
| jasnoszary | LF4004007035 | - | M58017035 | M58027035 | M58057035 | M58037035 | M58067035 | M7204 - |
| szary | LF4004007030 | - | M58017030 | M58027030 | M58057030 | M58037030 | M58067030 | M7204 - |
| Zawartość opak.: 32 m | 1 szt. | 1 szt. | 5 szt. | 5 szt. | 1 szt. | 10 szt. | ||
| LF 40060 | |||||||||
| biały | LF4006009010 | M2024 | LFF400649010 | LFF400639010 | LFF400659010 | LFF600669010 | M54069010 | M7204 | M7239 |
| kremowy | LF4006009001 | M2024 | LFF400649001 | LFF400639001 | LFF400659001 | LFF600669001 | M54069001 | M7204 | M7239 |
| jasnoszary | LF4006007035 | M2024 | LFF400647035 | LFF400637035 | LFF400657035 | LFF600667035 | M54067035 | M7204 | M7239 |
| szary | LF4006007030 | M2024 | LFF400647030 | LFF400637030 | LFF400657030 | LFF600667030 | M54067030 | M7204 | M7239 |
| Zawartość opak.: 24 m 50 m | 1 szt. | 1 szt. | 1 szt. | 1 szt. | 1 szt. | 10 szt. | 10 szt. | ||
| LF 40090 | |||||||||
| biały | LF4009009010 | M2024 | LFF400949010 | LFF400939010 | LFF400959010 | LFF600969010 | M54569010 | M7204 | M7248 |
| kremowy | LF4009009001 | M2024 | LFF400949001 | LFF400939001 | LFF400959001 | LFF600969001 | M54569001 | M7204 | M7248 |
| jasnoszary | LF4009007035 | M2024 | LFF400947035 | LFF400937035 | LFF400957035 | LFF600967035 | M54567035 | M7204 | M7248 |
| szary | LF4009007030 | M2024 | LFF400947030 | LFF400937030 | LFF400957030 | LFF600967030 | M54567030 | M7204 | M7248 |
| Zawartość opak.: 20 m | 50 m | 1 szt. | 1 szt. | 1 szt. | 1 szt. | 1 szt. | 10 szt. | 10 szt. | |
| LF 40110 | |||||||||
| biały | LF4011009010 | M2024 | LFF401149010 | LFF401139010 | LFF401159010 | LFF601169010 | M54169010 | M7204 | M5429 |
| kremowy | LF4011009001 | M2024 | LFF401149001 | LFF401139001 | LFF401159001 | LFF601169001 | M54169001 | M7204 | M5429 |
| jasnoszary | LF4011007035 | M2024 | LFF401147035 | LFF401137035 | LFF401157035 | LFF601167035 | M54167035 | M7204 | M5429 |
| szary | LF4011007030 | M2024 | LFF401147030 | LFF401137030 | LFF401157030 | LFF601167030 | M54167030 | M7204 | M5429 |
| Zawartość opak.: 16 m | 50 m | 1 szt. | 1 szt. | 1 szt. | 1 szt. | 1 szt. | 10 szt. | 5 szt. | |
| Kanał elektroinstalacyjny ze wstępnie zamontowanymi łącznikami od LF30030 do łatwego układania podczas montażu jednoosobowego.Wstępnie zamontowane, przestawne klamry od wersji LF30060.Otworowanie podstawy w odstępach co 125 mm. | Kąty wewnętrzne i zewnętrzne regulowane +/- 7°(LFF60064; LFF60063; LFF60094; LFF60093; LFF60114; LFF60113)Materiał:Twarde PVCIP4x - IK07 | Zakres dostawy:Podstawa kanału, pokrywa kanału, łączniki (1 para/2m)(od LF300030), klamry (2szt./m)(od LF30060)Dostarczana długość:2000 mm |
| Wymiarywys./szer. [mm] | Kolor | Nr kat. |
| LF 60060 | ||
| biały | LF6006009010 | |
| kremowy | LF6006009001 | |
| jasnoszary | LF6006007035 | |
| szary | LF6006007030 | |
| Zawartość opak.: 16 m | ||
| LF 60090 | ||
| biały | LF6009009010 | |
| kremowy | LF6009009001 | |
| jasnoszary | LF6009007035 | |
| szary | LF6009007030 | |
| Zawartość opak.: 16 m | ||
| LF 60110 | ||
| biały | LF6011009010 | |
| kremowy | LF6011009001 | |
| jasnoszary | LF6011007035 | |
| szary | LF6011007030 | |
| Zawartość opak.: 16 m | ||
| LF 60150 | ||
| biały | LF6015009010 | |
| kremowy | LF6015009001 | |
| jasnoszary | LF6015007035 | |
| szary | LF6015007030 | |
| Zawartość opak.: 8 m | ||
| LF 60190 | ||
| biały | LF6019009010 | |
| kremowy | LF6019009001 | |
| jasnoszary | LF6019007035 | |
| szary | LF6019007030 | |
| Zawartość opak.: 8 m | ||
| LF 60230 | ||
| biały | LF6023009010 | |
| kremowy | LF6023009001 | |
| jasnoszary | LF6023007035 | |
| szary | LF6023007030 | |
| Zawartość opak.: 8 m |
• Kolor:
biały, RAL 9010
kremowy, RAL 9001
jasnoszary, RAL 7035
szary, RAL 7030
• W związku z procesem
produkcyjnym istnieje możli-
wość nieznacznych odchyleń
koloru od katalogu RAL
![]() | ![]() | ![]() | ![]() | ![]() | ![]() | [ZHXX] | ![]() | |
| Przegroda | Narożnik wewnętrzny | Narożnik zewnętrzny | Narożnik płaski | Końcówka Element Ti X | Łącznik | Klamra | ||
| Nr kat. | Nr kat. | Nr kat. | Nr kat. Nr kat. | Nr kat. | Nr kat. | Nr kat. | Nr kat. | |
| M2026 | LFF600649010 | LFF600639010 | LFF600659010 | LFF600669010 | M54469010 | M7224 | M7239 | |
| M2026 | LFF600649001 | LFF600639001 | LFF600659001 | LFF600669001 | M54469001 | M7224 | M7239 | |
| M2026 | LFF600647035 | LFF600637035 | LFF600657035 | LFF600667035 | M54467035 | M7224 | M7239 | |
| M2026 | LFF600647030 | LFF600637030 | LFF600657030 | LFF600667030 | M54467030 | M7224 | M7239 | |
| 50 m 1 szt. 1 szt. 1 szt. 1 szt. 5 szt. 10 szt. 10 szt. | ||||||||
| M2026 | LFF600949010 | LFF600939010 | LFF600959010 | LFF600969010 | M54669010 | M7224 | M7248 | |
| M2026 | LFF600949001 | LFF600939001 | LFF600959001 | LFF600969001 | M54669001 | M7224 | M7248 | |
| M2026 | LFF600947035 | LFF600937035 | LFF600957035 | LFF600967035 | M54667035 | M7224 | M7248 | |
| M2026 | LFF600947030 | LFF600937030 | LFF600957030 | LFF600967030 | M54667030 | M7224 | M7248 | |
| 50 m 1 szt. 1 szt. 1 szt. 1 szt. 1 szt. 10 szt. 10 szt. | ||||||||
| M2026 | LFF601149010 | LFF601139010 | LFF601159010 | LFF601169010 | M55069010 | M7224 | M5429 | |
| M2026 | LFF601149001 | LFF601139001 | LFF601159001 | LFF601169001 | M55069001 | M7224 | M5429 | |
| M2026 | LFF601147035 | LFF601137035 | LFF601157035 | LFF601167035 | M55067035 | M7224 | M5429 | |
| M2026 | LFF601147030 | LFF601137030 | LFF601157030 | LFF601167030 | M55067030 | M7224 | M5429 | |
| 50 m 1 szt. 1 szt. 1 szt. 1 szt. 1 szt. 1 szt. 1 szt. 5 szt. | ||||||||
| M2026 | M55219010 | M55229010 | M55259010 | M55239010 | M55269010 | G1720 | M7250 | |
| M2026 | M55219001 | M55229001 | M55259001 | M55239001 | M55269001 | G1720 | M7250 | |
| M2026 | M55217035 | M55227035 | M55257035 | M55237035 | M55267035 | G1720 | M7250 | |
| M2026 | M55217030 | M55227030 | M55257030 | M55237030 | M55267030 | G1720 | M7250 | |
| 50 m 1 szt. 1 szt. 1 szt. 5 szt. 1 szt. 10 szt. 20 szt. | ||||||||
| M2026 | M55319010 | M55329010 | M55359010 | M55339010 | M55369010 | G1720 | M7251 | |
| M2026 | M55319001 | M55329001 | M55359001 | M55339001 | M55369001 | G1720 | M7251 | |
| M2026 | M55317035 | M55327035 | M55357035 | M55337035 | M55367035 | G1720 | M7251 | |
| M2026 | M55317030 | M55327030 | M55357030 | M55337030 | M55367030 | G1720 | M7251 | |
| 50 m 1 szt. 1 szt. 1 szt. 5 szt. 1 szt. 10 szt. 20 szt. | ||||||||
| M2026 | M55419010 | M55429010 | M55459010 | M55439010 | M55469010 | G1720 | M7252 | |
| M2026 | M55419001 | M55429001 | M55459001 | M55439001 | M55469001 | G1720 | M7252 | |
| M2026 | M55417035 | M55427035 | M55457035 | M55437035 | M55467035 | G1720 | M7252 | |
| M2026 | M55417030 | M55427030 | M55457030 | M55437030 | M55467030 | G1720 | M7252 | |
| 50 m 1 szt. 1 szt. 1 szt. 5 szt. 1 szt. 10 szt. 20 szt. | ||||||||
- Kanał elektroinstalacyjny ze wstępnie zamontowanymi łącznikami od LF30030 do łatwego układania podczas montażu jednoosobowego.
- Otworowanie podstawy w odstępach co 125 mm.
- Kąty wewnętrzne i zewnętrzne regulowane +/-7 st. do referencji zaczynających się na: LFF, do referencji o numerach: Mxxx kąty nieregulowane.
- Kanały tehalit.LF w kolorze czarnym. Dostępne są także kolory: biały, kremowy, jasnoszary, szary.
• Kolor: czarny, RAL 9011 Nowość
• Material: PVC
- Dostarczana długość: 2000 mm
- W związku z procesem produkcyjnym istnieje możliwościć nieznacznych odchyleń koloru od katalogu RAL

| Kanał elektroinstalacyjny ze wstępnie zamontowanymi łącznikami od LFH30045 do łatwego układania podczas montażu jednoosobowego. Wstępnie zamontowane, przestawne klamry od wersji LFH40060. Otworowanie podstawy w odstępach co 125 mm. | Materiał: twarde PC_ABS IP4x - IK07Zakres dostawy: Podstawa kanału, pokrywa kanału, łączniki (1 para/2 m) (od LFH30045), klamry (2szt./m) (od LFH40060) | Dostarczana długość: 2000 mm |
| wys./szer. [mm] | Kolor Nr Kat. | ||
![]() | LFH20020białykremowyjasnoszary | LFH2002009010LFH2002009001LFH2002007035opak. 36 m | |
![]() | LFH30045białykremowyjasnoszary | LFH3004509010LFH3004509001LFH3004507035opak. 32 m | |
![]() | LFH40060białykremowyjasnoszary | LFH4006009010LFH4006009001LFH4006007035opak. 24 m | |
![]() | LFH60090białykremowyjasnoszary | LFH6009009010LFH6009009001LFH6009007035opak. 16 m | |
![]() | LFH60110białykremowyjasnoszary | LFH6011009010LFH6011009001LFH6011007035opak. 16 m | |
![]() | LFH60150białykremowyjasnoszary | LFH6015009010LFH6015009001LFH6015007035opak. 8 m | |
• Material:
PC / ABS bezhalogenowy
- Stopień ochrony:
IP4x – IK07
- Kąty wewnętrzne i zewnętrzne regulowane +/-7 st. do referencji zaczynających się na: LFF, do referencji o numerach: Mxxx kąty nieregulowane.
• Kolor:
biały, RAL 9010
kremowy, RAL 9001
jasnoszary, RAL 7035
- W związku z procesem produkcyjnym istnieje możliwościć nieznacznych odchyleń koloru od katalogu RAL

Kąt wewnętrzny z PC/ABS

Kąt zewnętrzny z PC/ABS

Końcówka z PC/ABS

Kat płaski z PC/ABS

Element
T i X
z PC/ABS

Łącznik podstawy z PC/ABS

Klamra kablowa z PC/ABS

Przegroda z PC/ABS
Struktura zabudowy systemu
tehalit.LFH
| Typy kabli | ||||||
| Oznaczenie kanału | Świattowód duplex 2,8 x 5,6 mm | J-Y(ST)Y 4 x 2 x 0,6 0 6,9 mm 8,2 mm | KS-02YSCY n x 2 x AWG 22/1 PIMF-100 Ohm | NYM-J3x1,5 10 mm | NYM-J5x2,5 12,2 mm | NYM-J4X10 17,7 mm |
| LF 15015 | 6 | 2 | 1 | 1 | - - | |
| LF18045 | 15 | 5 | 4 | 3 | 2 | 1 |
| LF 20020 | 9 | 3 | 2 | 1 | 1 | - |
| LF 20035 | 20 | 6 | 4 | 3 | 2 | 1 |
| LF 20036 | 18 | 6 | 4 | 2 | 2 | - |
| LF 30030 | 27 | 8 | 6 | 4 | 2 | 1 |
| LF 30045 | 41 | 13 | 9 | 6 | 4 | 2 |
| LF 30060 | 53 | 17 | 12 | 8 | 5 | 2 |
| LF 40040 | 49 | 16 | 11 | 7 | 5 | 2 |
| LF 40060 | 72 | 23 | 16 | 11 | 7 | 3 |
| LF 40061 | 70 | 22 | 16 | 10 | 6 | 1 |
| LF 40090 | 115 | 38 | 26 | 18 | 12 | 5 |
| LF 40091 | 115 | 338 | 26 | 18 | 12 | 5 |
| LF40110 | 127 | 41 | 29 | 19 | 13 | 6 |
| LF 60060 | 108 | 35 | 25 | 16 | 11 | 5 |
| LF 60090 | 171 | 56 | 39 | 26 | 18 | 8 |
| LF60110 | 210 | 69 | 49 | 33 | 22 | 10 |
| LF 60111 | 210 | 68 | 48 | 32 | 21 | 9 |
| LF60150 | 279 | 91 | 64 | 42 | 29 | 13 |
| LF60190 | 357 | 117 | 82 | 55 | 37 | 17 |
| LF 60230 | 435 | 143 | 100 | 68 | 45 | 21 |
Czasy montażu kanały instalacyjne
| Typ kanału | Układanie kabli w min/m | Wkładanie kabla w min/m | |
| LF/LFH/FB/LFE System prowadzenia przewodów | LF 40060; LFH 40060; LFE 40060 | 8,5 | 1,3 |
| LF 40090 | 10 | 1,3 | |
| LF 40110; LFH 40090; LF 60090; LF 60110; LFE60110 | 10 | 1,2 | |
| LF 60060; LFH 60090; LFH 60110; FB 60110; FB 60130 | 9 | 1,3 | |
| LF 60150; FB 60150 | 11 | 1,1 | |
| LF 60190; FB 60190 | 12,5 | 1,1 | |
| LF 60230; FB 60230 | 13 | 1,1 | |
| LFS (blacha stalowa) System prowadzenia przewodów | Kształtki końcowe LF, LFH, FB | 2,5/szt. | - |
| LFS 40060 | 11 | 1,3 | |
| LFS 60060; LFS 60100 | 11,5 | 1,3 | |
| LFS 60150 | 14 | 1,1 | |
| LFS 60200 | 16 | 1,1 | |
| Kształtki końcowe LFS | 3/sztuka | - |
Przewody
Zgodnie z VDE 0298 część 3 (1983) w przypadku kabli
z tworzywa sztucznego muszą być zachowane następujące promienie gięcia:
| Typ mocy | U_0 <= 0,6/1 kV | U_0 >= 0,6/1 kV | |||
| Moce dla stałego ułożenia | Średnica zewnętrzna przewodu w mm | ||||
| d<=10 | 1025 | 25 | |||
| Przy ułożeniu stałym | 4d | 4d | 4d | 6d | |
| Przewody giętkie | Średnica zewnętrzna przewodu w mm | ||||
| d<=8 | 812206d | 12206d | 206d | 6d | |
| Przy ułożeniu stałym | 3d | 3d | 4d | 4d | 10d |
| Przy wprowadzeniu | 3d | 4d | 5d | 5d | |
Światłowód
| Producent | Średnica zewnętrzna światłowodów w mm | Najmniejsze dopuszczalne promienie gięcia w mm | W normie EN 187101 zawarte są następujące zalecenia: |
| Alcatel/Kabelmetal | 3,5- 12 | 20-95 | Rgięcie= 10xdKabelgdzie Rgięcie= Promień gięcia kabla,dKabel= Średnica kabla |
| ANT | 3,5- 12 | 150 | |
| Dätwyler | 3,0-7,9 | 30- 120 | |
| Kabelreydt | 3,4- 11,6 | 20- 175 | |
| Beiden | 2,9- 13 | 75- 130 |
Nie gwarantujemy
poprawności informacji
podanych przez producentów.
W przeciwieństwie do tego poszczególni producenci mogą przekazać własne dane odnośnie do promieni gięcia, które zawarte są w odpowiednich arkuszach danych technicznych produktów.
Bariera akustyczna
Bariera akustyczna L5804
Maksymalne wypełnienie przy pustym kanale
| Typu kanałów | Współczynnik splecenia | Typu kanałów | Współczynnik splecenia | Typu kanałów | Współczynnik splecenia | Typu kanałów | Współczynnik splecenia |
| FB60110 | 9 LF 40060 | 2 LFH 40060 | 2 LFS 40060 | ||||
| FB 60130 | 11 LF 40061 | 3 LFH 40061 | 2 LFS 60060 | ||||
| FB 60150 | 12 LF 40090 | 4 LFH 60090 | 6 LFS 60100 | ||||
| FB 60190 | 15 LF 40091 | 4 LFH 60110 | 9 LFS 60150 | ||||
| FB 60230 | 19 LF40110 | 6 LFH 60151 | 12 LFS 60200 | ||||
| FB 80130 | 14 LF 60060 | 5 | |||||
| FB 99230 | 31 LF 60090 | 6 | |||||
| LF60110 | 9 | ||||||
| LF 60111 | 8 | ||||||
| LF60150 | 13 | ||||||
| LF60190 | 15 | ||||||
| LF 60230 | 19 | ||||||
| LFE 40060 | 2 | Tłumienie ok. 40 dB, niepalne Klasa materiałowa A 1, nie używać jako przegroda ogniowa. | |||||
| LFE 60110 | 9 | ||||||
Klasyfikacja zgodnie z EN 50085-1
EN 50085-1:2005:
Systemy kanałów elektroinstalacyjnych do instalacji elektrycznych –
Część 1: Wymagania ogólne
Zgodnie z EN85085-1 / 7.3 producent musi udostępnić w swojej dokumentacji wszystkie niezbędne informacje dotyczące właściwej i bezpiecznej instalacji oraz właściwego i bezpiecznego użytkowania.
Dokumentacja musi zawierać następujące elementy (dodatkowe informacje zawarte są w normie):
- części składowe systemu
- cel stosowania części składowych systemu i ich montaż
-
klasyfikacja systemu zgodnie z punktem 6 według:
-
materialu,
- wytrzymałości na obciążenia dynamiczne dla instalacji i według zastosowania
- temperatur, jak podano w tabelach 1, 2 i 3
- oporu rozprzestrzeniania się płomieni
- przewodnictwa elektrycznego
- elektrycznych właściwości izolacyjnych
- rodzajów zabezpieczenia wymaganych przez obudowy lub osłony zgodnie z EN60529
- rodzaju zamocowania osłony kanału
- izolacji elektrycznej
- kanału podtynkowego/natynkowego na ścianie lub suficie
- zabezpieczenia przed kontaktem cieczy z przewodami izolowanymi oraz elementami przewodzącymi napięcie w przypadku kanałowych listew przypodłogowych oraz przy sprzątaniu podłogi na mokro
-
typ
-
impedancja liniowa określona zgodnie z 6.5.1 w omach/m, do długości kanałów systemów elektroinstalacyjnych
- napięcie pomiarowe kanałów systemów elektroinstalacyjnych określone zgodnie z 6.6.2
- przekrój użyteczny do przewodów w systemach kanałów elektroinstalacyjnych, w mm²
| Typ kanału tehalit. BRHN BRP |
Według wytrzymałości dynamicznej dla instalacji i według zastosowania
| Systemy kanałów elektroinstalacyjnych do energii uderzenia | 0,5J | |||||||||
| 1J x | ||||||||||
| 2J x x x x x x x x x | ||||||||||
| 5J x x | ||||||||||
| 20J |
Według temperatury
| Minimalne temperatury magazynowania i podczas transportu +/-2°C | -45°C | |||||||||
| -25°C | X | X | X | X | XXXX | |||||
| -15°C | X | X | ||||||||
| -5°C | ||||||||||
| Minimalne temperatury instalacji i zastosowania +/-2°C | -25°C | |||||||||
| -15°C | ||||||||||
| -5°C | XXXX | XXXXX | ||||||||
| +5°C | X | |||||||||
| +15°C | X | |||||||||
| Maksymalne temperatury zastosowania +/-2°C | +60°C | X | X | X | X | |||||
| +90°C | XXXX | X | X | X | ||||||
| +105°C | ||||||||||
| +120°C |
Według oporu przeciwko rozprzestrzenianiu się płomieni
| Systemy kanalów elektroinstalacyjnych rozprzestrzeniające ogień | ||||||||||
| Systemy kanalów elektroinstalacyjnych nie rozprzestrzeniające ognia | ××× | ××××××× |
Według przewodnictwa elektrycznego
| System kanalów elektroinstalacyjnych z przewodnictwem elektrycznym | x | x | ||||||||
| System kanalów elektroinstalacyjnych bez przewodnictwa elektrycznego | xxxxxxxxx |
Badania i zezwolenia – kanały instalacyjne
VDE 00604 cześć 1 (EN50085)
LF 20020-LF 60111
VDE 00604 cześć 2 (EN50085)
FB 60110, FB 6130, FB 60150,
FB 60190, FB 60230,
BR 70100-BR 70170,
BR 85130, BR 85170,
BRH 70172,
BRA 65100-BRA 65210
BRS 65100-BRS 65210,
BRS 85100, BRS 85210,
BRN 70110-BRN 70210,
VDE 0604 cześć 3
SL 20051, SL 20053,
SL 20055, SL 20071,
SL 20073, SL 20080
VDE0620:
G4040, G4041
Badania odporności na wstrząsy
dla serii: FB, LF
PVC twardy
VDE 0304, część 309.85 stopień IIb trudno zapalny,
DIN 4102, B1 do próbek pobranych z kanałów,
Znak kontroli P-BWU03-I-16.5.94
Odporny na termity-badanie BFA, laboratorium entomologiczne 132/68
Dalsze certyfikaty i wyniki badań udostępnione zostaną na zapytanie.
:hager
Hager Polo sp. z o.o.
PL 43-100 Tychy
ul. Fabryczna 10
tel. (48) 32 32 40 100
www.hager.pl
www.hagerhome.pl
e-mail: office@hager.pl
