INSTRUKCJA OBSŁUGI Ariva 160 Combo Ferguson

Instrukcja obsługi Ariva 160 Combo JĘZYK POLSKI

OSTRZEŻENIE !!!

Odbiorniki Ferguson umożliwiają nagrywanie na zewnętrznych dyskach twardych HDD oraz pamięciach flash (pendrive). Prawidłowe działanie nagrywania uzależnione jest od rodzaju podłączonej pamięci! Koniecznie przeczytaj poniższe ograniczenia.

PAMIĘTAJ, ŻE:

1. Aby używać zewnętrznej pamięć podłączonej przez USB, pamięć ta musi obsługiwać standard USB 2.0. Dla prawidłowego, stabilnego nagrywania i odtwarzania wymagane są pamięci o prędkości zapisu 9.0MB/s lub szybsze. Wolniejsze dyski twarde i pamięci flash mogą nie funkcjonować, mieć problemy z nagrywaniem objawiające się zacinaniem obrazu lub nie działać w ogóle!!!
2. Prawidłowo działają tylko dyski z jedną partycją podstawową w formacie NTFS lub FAT32 (zalecamy korzystanie z formatu NTFS). Jeśli nie posiadasz takiego formatu przygotuj dysk w komputerze przed podłączeniem do odbiornika.
3. Silnie sfragmentowane, lub zapełnione w dużym stopniu pamięci również mogą nie działać płynnie i prawidłowo.
4. Zewnętrzne dyski twarde HDD powinny posiadać własne zasilanie, wbudowany w odbiornik port USB nie jest w stanie dostarczyć wystarczającego zasilania.

UWAGA

1. Pod żadnym pozorem nie wolno odłączać urządzenia USB od odbiornika w trakcie nagrywania lub odtwarzania. Odłączenie w trakcie pracy może spowodować uszkodzenie odbiornika i/lub pamięci flash oraz spowoduje uszkodzenie zapisywanych na nim danych.
2. Nie dotykać pracującego urządzenia a zwłaszcza złącza USB wilgotnymi lub mokrymi rękoma. Grozi to porażeniem prądem i trwałym uszkodzeniem odbiornika!

ŚRODKI BEZPIECZEŃSTWA

Prosimy o dokładne zapoznanie się z instrukcją obsługi i zawartymi w niej zaleceniami. Pamiętaj również o prawidłowym ustawieniu anteny satelitarnej!

Aby uniknąć porażenia prądem nie otwieraj nigdy obudowy. Uszkodzenie plomby gwarancyjnej powoduje utratę gwarancji.

Odłącz urządzenie od sieci podczas burzy lub gdy nie będzie używane przez dłuższy czas. Pamiętaj, że gwarancja nie obejmuje uszkodzeń urządzenia, które są spowodowane uderzeniem pioruna.

Nie wystawiać urządzenia na bezpośrednie działanie promieni słonecznych. Trzymać z daleka od źródeł ciepła i od wilgotnego otoczenia. Nie zasłaniać otworów wentylacyjnych, tak aby zapewnić prawidłową cyrkulację powietrza.

Ustaw urządzenie w pozycji poziomej, na płaskiej, równej i stabilnej powierzchni.

Jeśli przenosisz urządzenie z ciepłego pomieszczenia do zimnego i na odwrót odczekaj min. 1 godzinę przed włączeniem do prądu. W przeciwnym wypadku mogą wystąpić problemy.

Urządzenie należy trzymać z daleka od wazonów, butelek, akwariów I innych źródeł wody w celu uniknięcia uszkodzenia. Nie należy dotykać wtyczki zasilania gołymi rękoma.

Nie stawiać żadnych przedmiotów na obudowie urządzenia. Może to spowodować przegrzewanie i problemy z odbiorem.

Przed rozpoczęciem czynności konserwacyjnych lub instalacyjnych należy odłączyć odbiornik od sieci elektrycznej. Do czyszczenia odbiornika nie należy stosować alkoholu ani płynów zawierających amoniak. W razie potrzeby czyścić za pomocą miękkiej, niestrzępiącej się szmatki zwilżonej łagodnym roztworem wody z mydłem.

- Nie podłączaj żadnych kabli, kiedy wtyczka zasilania jest w gniazdku.

- Sprawdź czy masz sprawne kable. Kable uszkodzone mogą spowodować pożar.

- Proszę wyłączyć odbiornik z zasilania przy podłączaniu okablowania.

OPROGRAMOWANIE DO POBRANIA

Firma Ferguson wykorzystała wszystkie dostępne jej możliwości, aby dostarczyć użytkownikom aktualizacje oprogramowania, pozwalające zapewnić możliwe najnowocześniejsze parametry odbiornika telewizji satelitarnej. Firma Ferguson zastrzega sobie prawo do wnoszenia poprawek, zmian lub modyfikacji oprogramowania stosowanego w odbiorniku telewizji satelitarnej na dowolnej podstawie i bez wcześniejszego powiadomienia o takich zmianach. Aktualna wersja oprogramowania dostępna jest na stronie internetowej https://www.ferguson-digital.eu w zakładce Pliki.

O INSTRUKCJI OBSŁUGI

Firma Ferguson Sp. z o.o. wykorzystała wszystkie dostępne jej możliwości, aby zapewnić najbardziej aktualne informacje o swoich produktach. Firma Ferguson Sp. z o.o. nie udziela gwarancji związanych z zawartością niniejszej instrukcji obsługi oraz rzeka się wszelkich domniemanych gwarancji dotyczących wartości rynkowej lub przydatności jej do określonych celów. Zawarte tutaj informacje służą jako wskazówki pozwalające na użytkowanie i konserwację odbiornika.

Firma Ferguson Sp. z o.o. zastrzega sobie prawo do wnoszenia poprawek, zmian lub tłumaczenia Instrukcji obsługi bez wcześniejjszego powiadomienia o takich zmianach. Z tego względu zaleca się regularne odwiedzanie naszej witryny internetowej w celu uzyskania najnowszych informacji.

OZNACZENIA WYKORZYSTANE W ODBIORNIKU

Logo przekazu sygnału cyfrowego. Logo to informuje, że odbiornik zgodny jest ze standardami Digital Video Broadcasting.

Ostrzeżenie ryzyko porażenia elektrycznego - nie otwierać. Napis ten ostrzega przed otwieraniem obudowy odbiornika. Do otwierania obudowy upoważnieni są wyłącznie autoryzowani pracownicy serwisowi.

Dołączony do produktu symbol przekreślonego pojemnika na odpady oznacza, że produkt objęty jest dyrektywą europejską 2002/96/WE. Informacje na temat wydzielonych punktów składowania zużytych produktów elektrycznych i elektronicznych można uzyskać w miejscu zamieszkania.

Prosimy postępować zgodnie z wytycznymi miejscowych władz i nie wyrzucać tego typu urządzeń wraz z innymi odpadami pochodzącymi z gospodarstwa domowego. Prawidłowa utylizacja starych produktów pomaga zapobiegać zanieczyszczeniu środowiska naturalnego oraz utracie zdrowia.

Produkt zawiera baterie opisane w treści dyrektywy 2006/66/WE, których nie można zutylizować z pozostałymi odpadami domowymi. Należy zapoznać się z lokalnymi przepisami dotyczącymi utylizacji baterii, ponieważ ich prawidłowa utylizacja pomaga zapobiegać zanieczyszczeniu środowiska naturalnego oraz utracie zdrowia.

To urządzenie zostało zaprojektowane i wykonane z materiałów oraz komponentów wysokiej jakości, które nadają się do ponownego wykorzystania.

Oznaczenie CE.

Oznaczenie to informuje, że odbiornik zgodny jest z warunkami dyrektywy 2004/108/EC dotyczącej przestrzegania przez kraje członkowskie przepisów zgodności elektromagnetycznej oraz warunkami dyrektyw 2006/95/EC dotyczących przestrzegania przez kraje członkowskie przepisów niskiego napięcia i bezpieczeństwa związanego z obsługą urządzeń elektrycznych.

Firma Ferguson Sp. z o.o. deklaruje niniejszym, że urządzenie spełnia wszystkie niezbędne wymagania i inne odnośne wytyczne dyrektywy 2014/53/UE. Deklarację zgodności można znaleźć na stronie internetowej pod adresem https://ferguson-digital.eu/deklaracje-zgodności Ten produkt został zaprojektowany, przetestowany i wyprodukowany zgodnie z wytycznymi europejskiej dyrektywy 2014/53/UE (RED) w sprawie urządzeń radiowych i końcowych urządzeń telekomunikacyjnych.

Oznaczenie podwójnej izolacji. Logo to informuje, że odbiornik jest urządzeniem bezpiecznym pod względem elektrycznym, o ile wykorzystywany jest zgodnie z zaleceniami określonymi w rozdziale dotyczącym bezpieczeństwa.

Oznaczenie gorącej powierzchni. UWAGA: GORĄCA POWIERZCHNIA. NIE DOTYKAĆ. Górna powierzchnia obudowy ponad wewnętrznym radiatorem podczas pracy produktu może osiągnąć wysoką temperaturę. Nie dotykać gorącej powierzchni, a zwłaszcza powierzchni dookoła „znaku gorącej powierzchni” oraz panelu górnego.

Jeśli na produkcie znajduje się to logo, oznacza to, że uiszczono opłaty związane z odpowiednim systemem recyklingu i odzyskiwania odpadów.

PODSTAWOWE INFORMACJE O ODBIORNIKU

1. Główne cechy

√Odbiór kanałów wysokiej rozdzielczości (High Definition)

√Skalowanie sygnału PAL do rozdzielczości 720p lub 1080p

√Obsługa programowalnych timerów

√Oddzielne listy kanałów ulubionych, TV i Radio

√Funkcja szybkiego wyszukiwania kanałów (QuickFind)

√Obsługa teletekstu i napisów ekranowych

√Obstuga DiSEqC 1.0, 1.1 oraz DiSEqC 1.2, USALS

√Obsługa standardów MPEG-2, MPEG-4, MPEG-4 AVC/H.264, MPEG-4 AVC/H.265

√Kompatybilny z systemami DVB-S/S2, DVB-T/T2

2. Zawartość pudełka

Rozpakuj odbiornik i sprawdź czy wszystkie wymienione elementy znajdują się w zestawie

√1 x Pilot zdalnego sterowania
√1 x Instrukcja użytkownika
√1 x Odbiornik
√1 x Zasilacz sieciowy

3. Ważne wskazówki do obsługi odbiornika

Dzięki zastosowaniu menu ekranowego (OSD) uproszczona została obsługa odbiornika oraz zmniejszona liczba klawiszy na pilocie. Wszystkie funkcje wyświetlane są na ekranie i mogą być sterowane małą ilością klawiszy. Wspólne funkcje połączone są w jedno „MENU”. Wybrana funkcja oznaczona jest kolorem. W zależności od wybranej opcji pokazane są „Klawisze funkcyjne”: czerwony, żółty, zielony, niebieski i biały w postaci grafiki i opisu. Kolory przedstawiają różne funkcje w poszczególnych „Menu”. Przez naciśnięcie na pilocie klawisza wybrana funkcja zostanie uruchomiona. Tzw. klawisze funkcyjne są aktywne tylko wtedy, gdy w odpowiednim polu jest o nich informacja. Interfejs użytkownika umożliwia nawigację w obrębie menu i funkcji na kilka sposobów. Bezpośredni dostęp do funkcji umożliwiają niektóre przyciski na pilocie. Przyciski są wielofunkcyjne, co oznacza, że ich funkcje zależą od wcześniej uaktywnionych elementów.

UWAGA:

Proszę pamiętać, że nowe oprogramowanie może zmienić funkcjonalność odbiornika. Zdjęcia i opisy zamieszczone w instrukcji mają charakter poglądowy. Jeśli zauważą Państwo błąd prosimy o jego zgłoszenie, dołożymy wszelkich starań, aby go poprawić.

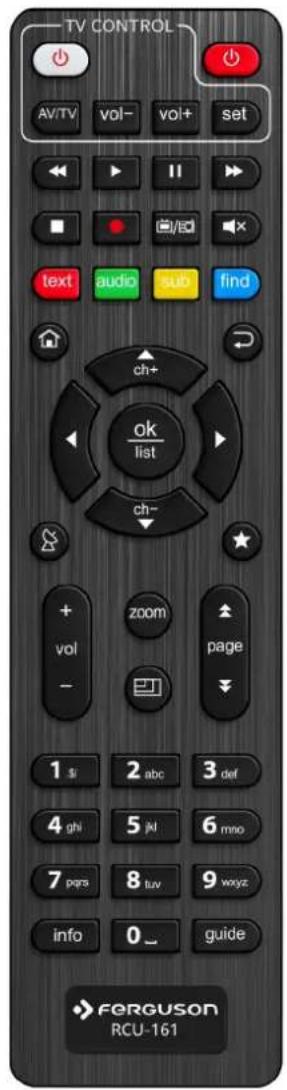

4. Pilot zdalnego sterowania

Z uwagi na standaryzację urządzeń marki Ferguson większość z tych urządzeń korzysta z tego samego pilota zdalnego sterowania RCU540. Oznacza to, że nie wszystkie przyciski są wykorzystywane przez ten model urządzenia!

Key	Function
	Włączenie/wyłączenie trybu czuwania
	Naciśnij, aby szybko przewinąć do przodu lub do tyłu
	Odtwarzaj, wstrzymuj, zatrzymuj i nagrywaj
	Przełącza między trybami TV i Radia
	Wyciszenie
text	Włączenie trybu telegazety

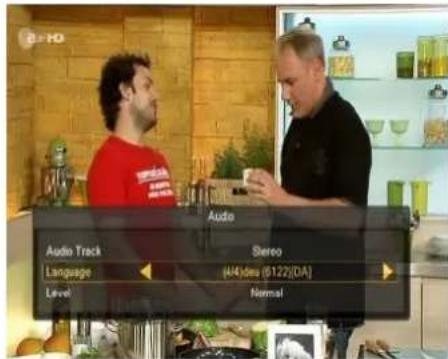

audio	Wyświetlanie ustawień dźwięku

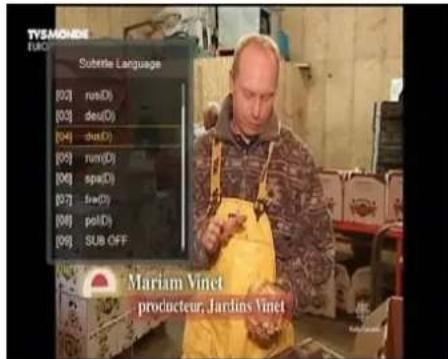

sub	Przełącza do trybu wyświetlania napisów

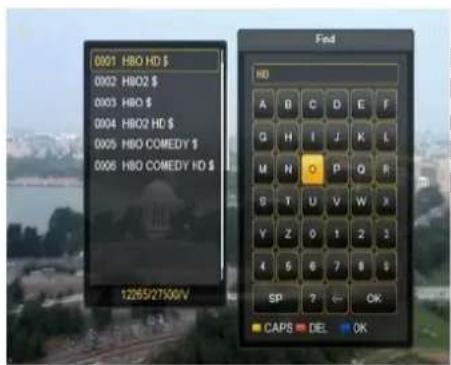

find	Wyświetla okno wyszukiwania
	Naciśnij ten przycisk raz, aby włączyć menu ekranowe
	Powrót do ostatnio oglądanego programu
	Poruszanie się po menu i sterowanie
oklist	Wykonuje wybraną pozycję na ekranie menu lub wprowadza wartość w dowolnym trybie wprowadzania
	Wyświetla okno wyboru nadajnika satelitarnego
	Wyświetla listę ulubionych
+ vol -	Zmiana poziomu głośności (głośniej, ciszej)
zoom	Włączenie trybu ZOOM
	Zmiana formatu wyświetlania obrazu
▲ page ▼	Strona w górę/w dół
1~9	Wprowadź numer żądanej pozycji menu lub wybierz numer kanału do oglądania

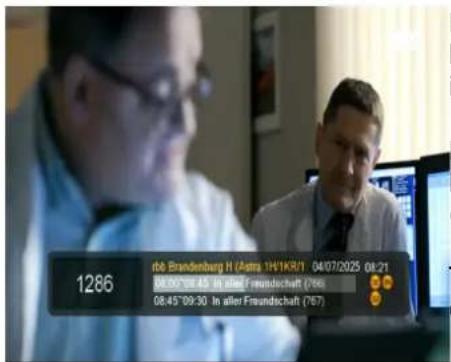

info	Wyświetlanie informacji o bieżącym programie

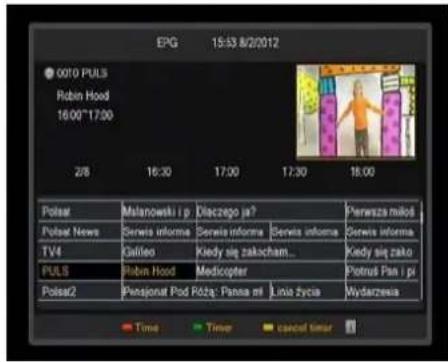

guide	Wyświetla przewodnik po programach (EPG)

TV CONTROL AV/TV vol- vol+ set text audio sub find ch+ ok list ch- zoom volume page 1 s 2 abc 3 def 4 ghi 5 ji 6 mno 7 pgs 8 tuv 9 ways info 0 _ guide FERGUSON RCU-161

Instrukcja uczenia pilota

1. Naciśnij i przytrzymaj przycisk „set” przez ponad 2 sekundy, aż zaświeci się czerwony wskaźnik.
2. Wybierz przycisk do zaprogramowania w „TV Control Area” (oprócz „set”). Pilot dekodera będzie czekać na sygnał z pilota telewizora.
3. Skieruj pilota telewizora w stronę pilota dekodera w odległości 3 cm. Naciśnij przycisk, którego ma się nauczyć pilot dekodera i przytrzymaj ponad 2 sekundy. Jeśli zacznie szybki migać i następnie zaświeci się, uczenie zostało zakończone.

Jeśli chcesz powtórzyć uczenie z innymi przyciskami, ponów kroki 2 i 3. Aby wyjść z trybu uczenia wciśnij przycisk „set”.

4.1 Instalacja baterii

Zdejmij przykrywkę pojemnika na baterie w tylnej części pilota zdalnego sterowania przez zsunięcie przykrywki w dół, a następnie ją odóż. Wstaw dwie baterie AAA (R03) do wnętrza pojemnika biegunami + i - ustawionymi zgodnie ze wskazaniami. Nie mieszaj starych i nowych baterii ani różnych ich typów. Wóż na miejsce przykrywkę pojemnika na baterie. Zasuń przykrywkę aż do zatrzaśnięcia.

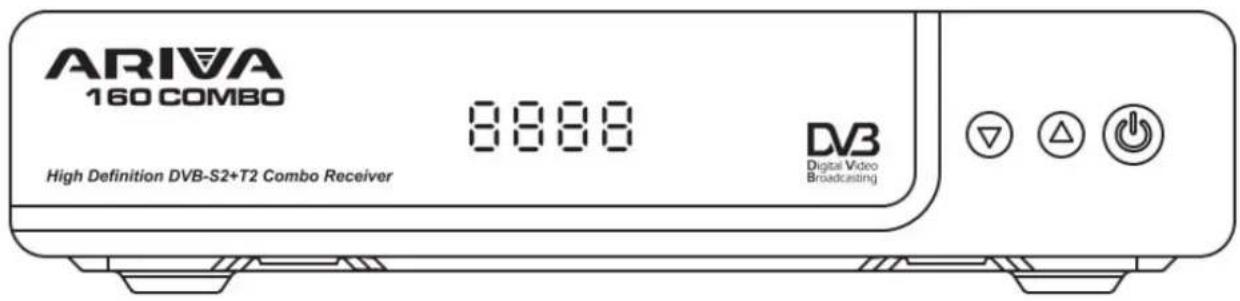

5. Panel przedni

Odbiornik posiada następujące wejścia/wyjścia:

LNB IN 1

ANT IN 1

HDMI 1

LAN 1

USB 1

SCART 1

SPDIF 1

7. Podłączenie anteny satelitarnej

W celu prawidłowego podłączenia sprzętu zewnętrznego m.in. anteny satelitarnej i konwertera należy skorzystać z instrukcji instalacji lub z pomocy fachowca – instalatora!

Precyzyjne ustawienie anteny jest podstawą dobrego odbioru. Nawet najlepsza antena, która jest żle wyregulowana będzie sprawiać problemy z jakością. Nawet niewielkie błędy ustawienia mogą uniemożliwić odbiór lub bardzo pogorszyć jego jakość. Przed instalacją, należy się upewnić, czy miejsce nadaje się do tego. Właściwy kierunek można wstępnie ustalić porównując z innymi antenami. Bezpośrednio przed anteną nie może być przeszkód zaślaniających sygnał dochodzący do czaszy! Gdy wybierzemy optymalne miejsce na antenę, przymocujemy i wstępnie ją ustawimy, trzeba ją jeszcze dokładnie wyregulować. Każda antena ma śruby regulacyjne umożliwiające korektę położenia w pionie i poziomie.

W tunerach cyfrowych regulacja jest trudniejsza. Nie może być mowy z ustawianiem na obraz, bo ten pojawia się pewnym opóźnieniem. Również wskaźniki dostępne w menu ustawień odbiornika zwykle też działają z opóźnieniem, więc regulacja może zająć dużo czasu i być bardzo niedokładna. Do ustawienia anteny niezbędny jest miernik sygnału antenowego. Miernik taki włącza się na przewód antenowy miedzy konwerterem, a odbiornikiem. Potwierdzi nam obecność napięcia przełączającego konwerter z tunera i pokaże wielkość sygnału dla napotkanych satelitów. Zachęcamy do skorzystania z pomocy fachowca – instalatora!

7.1 Podłączanie instalacji antenowej z obrotnicą

Prawidłową pracę odbiornika Ferguson gwarantują obrotnice typu USALS firmy Stab. Aby podłączyć instalację antenową z obrotnicą USALS, należy podłączyć wyjście z obrotnicy do wejścia LNB IN odbiornika Ferguson. Zadaniem obrotnicy zainstalowanej między masztem a anteną, jest obracanie czaszy w taki sposób, aby nakierowywała się na różne pozycje satelitarne.

Funkcja USALS znacznie upraszcza ustawienie anteny. Odbiornik Ferguson wymaga od Ciebie wprowadzenia współrzędnych geograficznych anteny, by później automatycznie obliczyć kąt obrotu silnika dla poszczególnych satelitów. Odbiornik sam uruchamia obrotnicę i obraca antenę na wybranego satelitę. Kiedy złapany zostanie sygnał, należy precyzyjnie poprawić ustawienie elewacji i azymutu anteny dla uzyskania maksymalnego sygnału. Przy korygowaniu azymutu, obraca się całym zestawem antena z obrotnicą względem masztu.

Jeśli pierwotnie antena nie była dokładnie ustawiona na południe, to teraz można to poprawić. Kiedy już skończymy z pierwszym satelita, wszystkie pozostałe zostaną znalezione automatycznie, o ile tylko w odbiorniku mamy wprowadzone prawidłowe wartości ich pozycji satelitarnych.

Bez funkcji USALS, zaprogramowanie systemu jest dużo trudniejsze. Należy wykorzystać do tego funkcję DiSEqC 1.2, która obraca antenę na wybranego satelitę niemal w ten sam sposób. Ponieważ jednak nie uwzględnia on lokalnych współrzędnych geograficznych, obrót następuje w oparciu o południk zerowy i równik. Niezbędne jest zatem wprowadzenie poprawek dla każdego satelity z osobna. Z powodu tych utrudnień, producenci obrotnic DiSEqC 1.2 często udostępniają pomocne oprogramowanie na swoich stronach internetowych, dzięki któremu łatwo jest obliczyć położenie satelity.

8. Podłączenie anteny cyfrowej telewizji naziemnej

Nie ma specjalnych anten do DVB-T/T2. Do odbioru telewizji cyfrowej stosuje się te same anteny, co do odbioru telewizji analogowej. Nie ma więc potrzeby zmieniania instalacji antenowej. Warto jednak sprawdzić jakość i stan instalacji, która do tej pory była wykorzystywana do odbioru telewizji analogowej. Problemy z odbiorem mogą być w przypadku starych podniszczonych instalacji antenowych, czy też anten siatkowych. Zalecane jest stosowanie anten kierunkowych ze wzmacniaczem antenowym, w zależności od konkretnej sytuacji konieczne może być również założenie symetryzatora. Anteny pokojowe mogą być stosowane tylko w miejscach o dużym natężeniu sygnału.

Antenę należy skierować na najbliższy obiekt nadawczy emitujący telewizję cyfrową DVB-T/T2. Mapki zasięgu poszczególnych nadajników dostępne są np. na: https://emimaps.emitel.pl

9. Podłączenie odbiornika

Jeśli potrzebujesz jakiejkolwiek pomocy do podłączenia poszczególnych urządzeń, skontaktuj się z lokalnym instalatorem. Przed podłączeniem lub zmianą okablowania wyłącz odbiornik z sieci elektrycznej !!!

Uwaga: Dostępność i rodzaj podłączenia zależy od posiadanego modelu odbiornika! Nie wszystkie z wymienionych podłączeń dotyczą twojego odbiornika!

9.1 Podłączenie kablem HDMI (zalecane)

1. Podłącz antenę do wejścia LNB IN w odbiorniku.
2. Podłącz kabel HDMI do wyjścia w odbiorniku i wejścia w telewizorze.

Podłączenie kablem HDMI pozwala na uzyskanie najlepszej jakości obrazu.

Jeśli posiadasz wzmacniacz z wejściem i wyjściem HDMI, który obsługuje dźwięk przesyłany przez HDMI podłącz całość dwoma kablami HDMI. Jeden kabel do wzmacniacza, a drugi ze wzmacniacza do telewizora.

9.2 Podłączenie kablami SCART

1. Podłącz antenę do wejścia LBN IN w odbiorniku.
2. Do portu zgodnie z opisem podłącz TV. Zalecamy korzystanie z ekranowanych kabli SCART.

9.3 Podłączenie pamięci zewnętrznej

1. Odbiornik obsługuje dowolny dysk twardy umieszczony w obudowie z własnym zasilaniem. Jedynym warunkiem jest założenie na dysku jednej podstawowej partycji i sformatowanie jej w systemie NTSF (zalecane) lub FAT32.

2. Zalecamy na bieżąco archiwizować dane na komputerze osobistym. Duża ilość plików z nagraniami może spowalniać pracę z odbiornikiem (wolne ładowanie listy plików).

WiFi jest obsługiwane tylko wtedy, gdy do portu USB podłączony zostanie dowolny adapter USB-WiFi oparty o chipset Ralink Rt5370. Dostępny jako osobne akcesorium.

9.4 Podłączenie do sieci lokalnej LAN

Do podłączenia odbiornika do sieci lokalnej użyj kabla z końcówkami RJ45. Przy każdorazowej zmianie ustawień sieci zalecamy restart odbiornika.

PIERWSZE KROKI

1. Wóż wtyczkę odbiornika oraz innych dodatkowych urządzeń do gniazda sieciowego
2. Wybierz źródło sygnału AV Twojego telewizora

Uwaga: sprawdź wszystkie połączenia przewodów antenowych i sygnału audio i video, przed podłączeniem odbiornika do zasilania elektrycznego!

INFORMACJE O MENU UŻYTKOWNIKA

Interfejs użytkownika daje możliwość korzystania z wielu ustawień i funkcji odbiornika. Niektóre przyciski pilota zdalnego sterowania umożliwiają bezpośredni dostęp do funkcji urządzenia. Najważniejsze przyciski pilota są opisane, na przykład VOL, MENU, OK lub wyróżnione kolorami. Inne przyciski są wielofunkcyjne i ich działanie zależy od wybranego przez użytkownika trybu urządzenia. Poniżej przedstawiono w skrócie sposób korzystania z niektórych funkcji urządzenia dostępnych poprzez menu użytkownika.

1. Do poruszania kursorem w górę i w dół menu służą przyciski strzałek góra-dół pilota.
2. Do poruszania kursorem w lewo i w prawo menu oraz do przełączania podmenu służą przyciski strzałek prawo-lewo pilota zdalnego sterowania
3. Do wejścia w podmenu służy przycisk OK
4. Przycisk BACK służy do wyjścia z menu lub z funkcji.
5. Przy korzystaniu z podmenu przycisk OK służy do potwierdzenia wyboru, odmienny kolor tła oznacza aktywną funkcję.

10. Menu główne

Wciśnij przycisk MENU pilota zdalnego sterownia aby wyświetlić poniższe menu główne, zawierające sześć pozycji:

Installation 02:04 Antenna Connection Satellite List Antenna Setup Single Satellite Search Multi Satellite Search TP List Manual Scan Auto Scan LCN

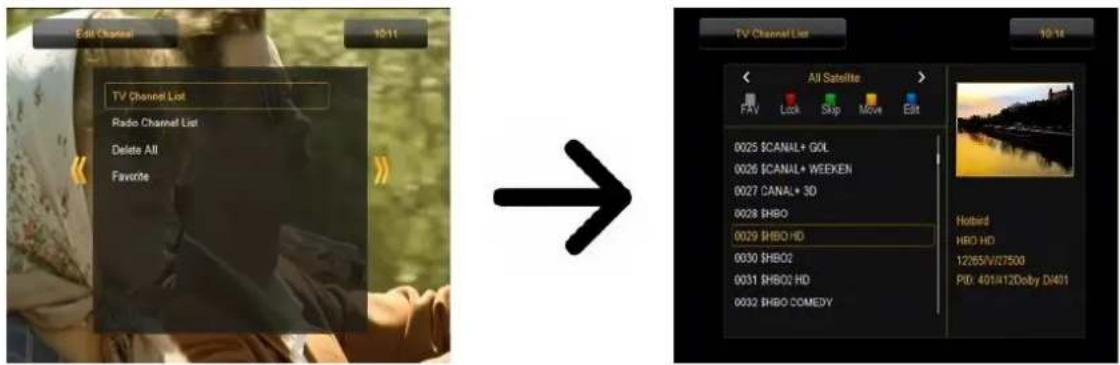

1. edycja list kanałów
2. instalacja
3. ustawienia systemowe
4. narzędzia
5. rozrywka
6. ustawienia nagrywania

11. Instalacja

Menu instalacja służy do ustawienia parametrów instalacji antenowej oraz do wyszukiwania kanałów na satelicie.

11.1 Podłączenie anteny

Wybierz jedną z dwóch dostępny opcji w zależności od tego jaką posiadasz instalację. Dostępne są dwie opcje do wyboru: antena stała (typowa instalacja z jednym konwerterem) i antena z obrotnicą. Antena telewizji naziemnej jest domyślnie aktywna, nie wymaga włączenia w menu dekodera.

Installation 02:04 Antenna Connection Satellite List Antenna Setup Single Satellite Search Multi Satellite Search TP List Manual Scan Auto Scan LCN

W tym menu należy wybrać satelity, z których chcemy korzystać. Wybierz satelite naciskając strzałkę w górę lub w dół. Zaznacz naciskając OK. Przy każdym wybranym satelicie pokaże się znaczek ♥. Pozostałe opcje menu będą operować tylko na wybranych satelitach.

W tym menu można również edytować, dodawać i usuwać satelity o ile jest to konieczne.

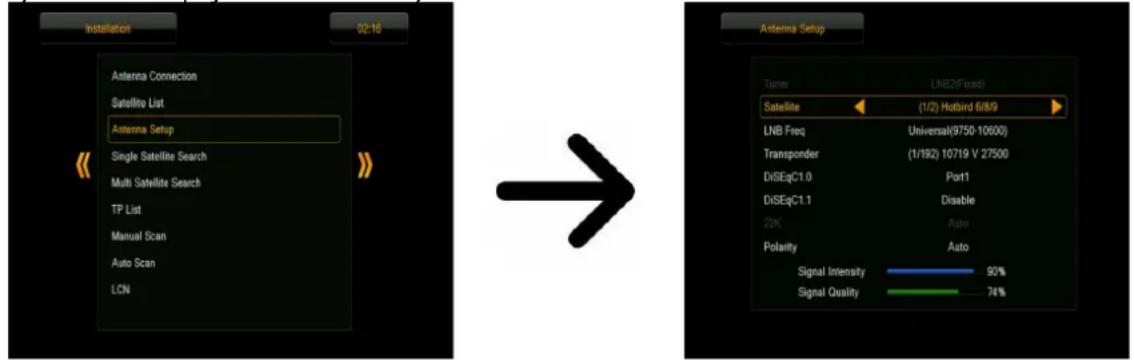

11.3 Ustawienia anteny

W tym menu ustawia się szczegółowe parametry pracy wybranych wcześniej satelit, w zależności od posiadanej instalacji antenowej. Wybierz satelite naciskając strzałki lewo/prawo.

Dostępne są tylko te satelity, które zaznaczono na liście satelit. Następnie wybierz typ konwertera (najczęściej nie należy zmieniać tej opcji i zostawić uniwersalny). Dalej jeżeli posiadasz przełącznik na więcej niż jednego satelitę ustaw jego port. W zależności od typu posiadanego przełącznika będą to opcje dla DiSEqC 1.0 albo DiSEqC 1.1 (nie należy uruchamiać tych dwóch opcji równocześnie).

Prawidłowe ustawienie anteny wskazują paski siły i jakości sygnału. Oba powinny wskazywać powyżej 80% aby odbiór kanałów nie zawierał zakłóceń. Sprawdzając ustawienia siły i jakości użyj opcji „transponder”, aby zmienić częstotliwość i sprawdzić czy każda polaryzacja V i H działa prawidłowo.

Zatwierdź ustawienia naciskając BACK.

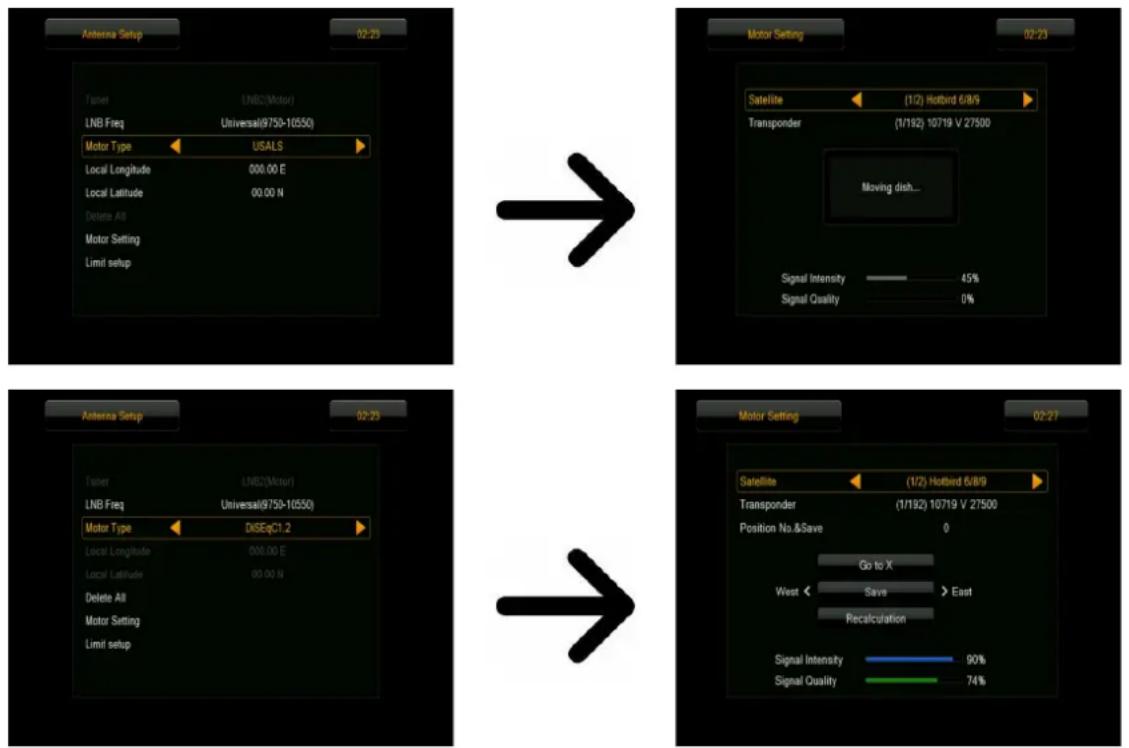

Jeśli jako podłączenie anteny wybrałeś: antena z obrotnicą, menu ustawienia anteny będzie wyglądać inaczej. Dostępne będą dwa standardy obsługi obrotnicy do wyboru: USALS lub DiSEqC 1.2. Zalecamy korzystanie z obrotnic USALS do obsługi których wystarczy podać prawidłową długość i szerokość geograficzną.

    J["Motor Setting"] --> K["Satellite: (1/2) Hotbird 6/8/9"]
    K --> L["Transponder: (1/192) 10719 V 27500"]
    L --> M["Moving dish..."]
    M --> N["Signal Intensity: 45%"]
    M --> O["Signal Quality: 0%"]

    P["Antenna Setup"] --> Q["Tainer: UNB2(Motor)"]
    Q --> R["LNB Freq: Universal(9750-10550)"]
    R --> S["Motor Type: DiSEqC1.2"]
    S --> T["Local Longitude: 000.00 E"]
    T --> U["Local Latitude: 00.00 N"]
    U --> V["Delete All"]
    V --> W["Motor Setting"]
    W --> X["Limit setup"]

    Y["Motor Setting"] --> Z["Satellite: (1/2) Hotbird 6/8/9"]
    Z --> AA["Transponder: (1/192) 10719 V 27500"]
    AA --> AB["Position No.&Save: 0"]
    AB --> AC["Go to X"]
    AC --> AD["West: Save > East"]
    AD --> AE["Recalculation"]
    AE --> AF["Signal Intensity: 90%"]
    AE --> AG["Signal Quality: 74%"]

11.4 Przeszukaj jednego satelitę

W tym menu możemy wyszukać kanały z jednego wybranego satelity. W tym celu wybierz satelite naciskając strzałki lewo/prawo. Dostępne są tylko te satelity, które zaznaczono na liście satelit. Następnie wybierz czy chcesz przeszukać tylko niekodowane kanały, czy wszystkie oraz czy szukać kanałów radiowych, tv czy też wszystkich.

Dostępne są dwa tryby wyszukiwania:

1. automatyczny - tzw. blind scan, polega na automatycznym wyszukaniu dostępnych częstotliwości z satelity a następnie przeszukaniu ich po kolei.
2. według listy TP – odbiornik przeszukuje tylko częstotliwość po częstotliwości zgodnie z listą zapisaną dla wybranego satelity. Listę tą można edytować w oddzielnym menu.

Installation 02:19 Antenna Connection Satellite List Antenna Setup Single Satellite Search Multi Satellite Search TP List Manual Scan Auto Scan LCN

Single Satellite Search 02:29 Satellite (1/2) Hotbird 6/8/9 FTA Only Yes Scan Channel TV + Radio Network Search No Scan Mode Preset Scan Tuner LNG2 Search

11.5 Przeszukaj kilka satelit

W tym menu możemy wyszukać kanały z kilku satelit. Satelity będą przeszukiwane automatycznie jeden po drugim w kolejności, w której zaznaczono je na liście satelit. Opcje dotyczące ustawień i możliwości przeszukiwania są takie same jak przy menu: przeszukaj jednego satelitę. W dolnej części okienka wyświetlane są nazwy satelit, które zostaną przeszukane.

Installation 02:31 Antenna Connection Satellite List Antenna Setup Single Satellite Search Multi Satellite Search TP List Manual Scan Auto Scan LCN

Multi Satellite Search 02:31 Satellite (1/2) Hotbird 6/8/9 FTA Only Yes Scan Channel TV + Radio Network Search No Scan Mode Preset Scan Tuner LNR2 Search Hotbird 6/8/9 Astra THTKIVTLJ

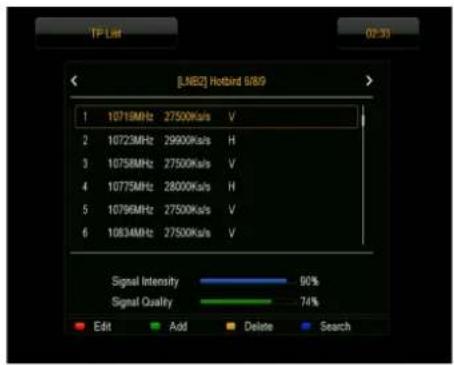

11.6 Lista transponderów

Kanały na satelicie znajdują się po kilka w "paczkach". Taka "paczka" kanałów to transponder. Lista transponderów jest spisem częstotliwości dostępnych na danym satelicie. W tym menu można edytować, dodawać i usuwać poszczególne częstotliwości. Wybierz satelite naciskając strzałki lewo/prawo, a następnie przyciskami góra/dół żadaną częstotliwość.

Installation 02:33 Antenna Connection Satellite List Antenna Setup Single Satellite Search Multi Satellite Search TP List Manual Scan Auto Scan LCN

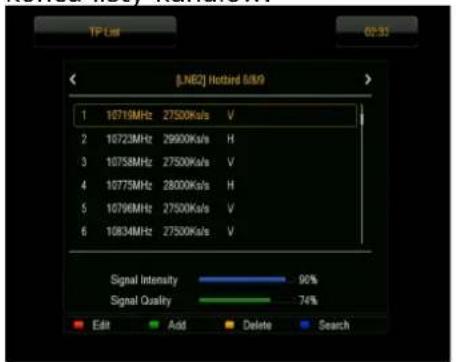

Jak wyszukać nowy kanał?

Aby wyszukać nowy kanał musimy znać podstawowy parametr kanału tj. częstotliwość, z której jest on nadawany. Parametr ten można znaleźć u nadawcy, w internecie, w prasie itp.

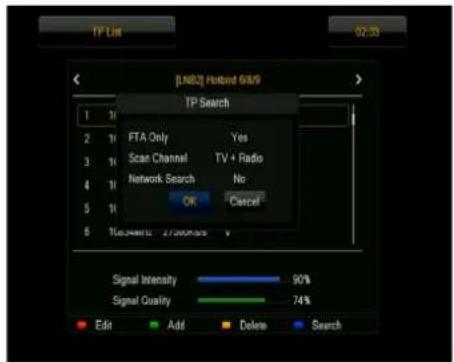

Następnie przejdź do listy transponderów, wybierz satelitę i żądaną częstotliwość (jeśli nie ma jej na liście użyj funkcji: dodaj – zielony przycisk pilota). Dalej na wybranej częstotliwości przyciśnij OK lub niebieski przycisk pilota, aby wywołać okienko przeszukiwania tej częstotliwości. Przyciskami góra/dół zmień opcje szukania i zatwierdź wybierając OK. Rozpocznie się przeszukiwanie. Nowo znalezione kanały z tej częstotliwości zostaną dodane na końcu listy kanałów.

[LINE2] Hotbird 5/6/9 1 10716MHz 27500K/s V 2 10723MHz 29900K/s H 3 10758MHz 27500K/s V 4 10775MHz 28000K/s H 5 10796MHz 27500K/s V 6 10834MHz 27500K/s V Signal Intensity 90% Signal Quality 74% Edit Add Delete Search

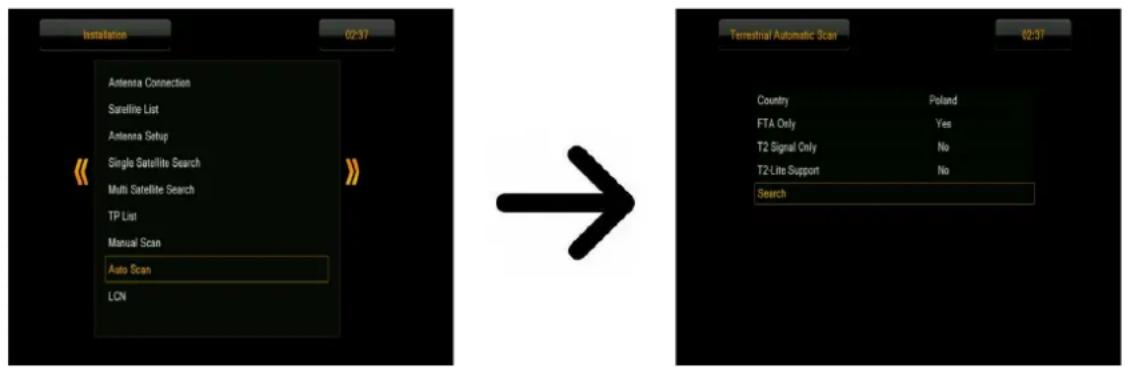

11.7 Przeszukaj automatycznie TV naziemną

W tym menu możemy wyszukać kanały automatycznie – odbiornik przeszukuje tylko częstotliwość po częstotliwości zgodnie z zapisaną listą DVB-T/T2. Listy tej nie można edytować w oddzielnym menu.

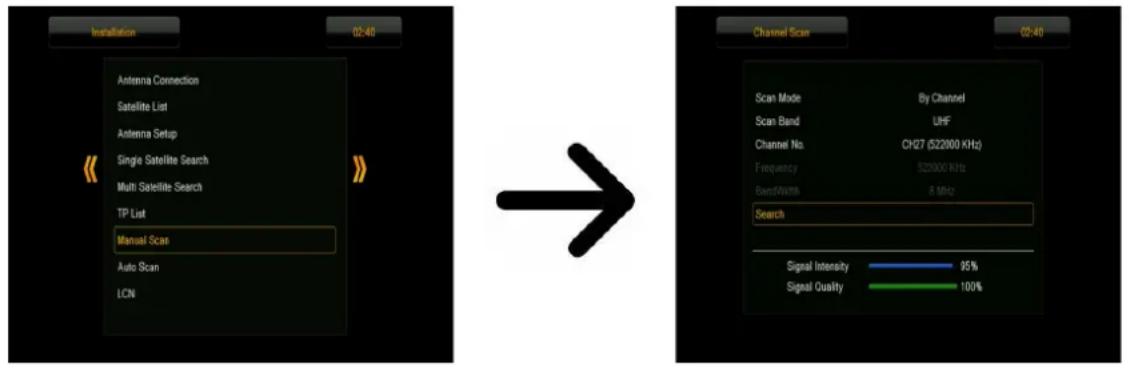

11.8 Przeszukaj ręcznie TV naziemną

Dostępne są dwie opcje wyszukiwania ręcznego. Należy wybrać właściwą w zależności od tego czy znamy kanał, czy częstotliwość, z której nadawany jest szukany kanał.

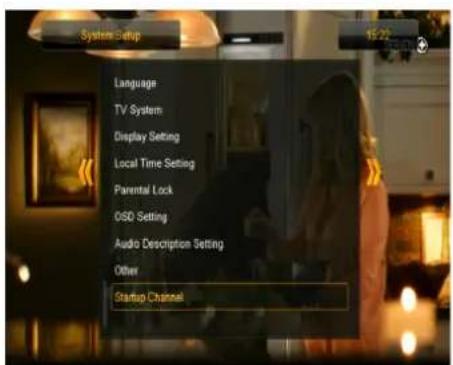

12. Ustawienia systemowe

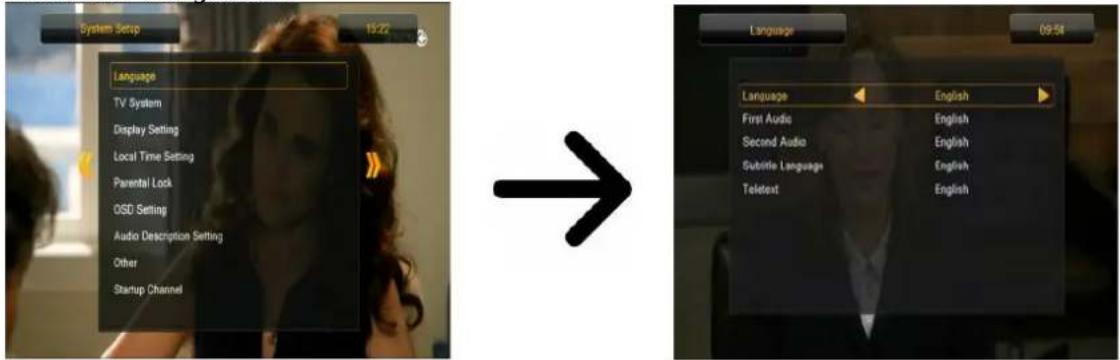

12.1 Język

W tym menu definiuje się język, w jakim wyświetlane jest menu odbiornika. Opcje preferowany i drugi język dotyczą ścieżek audio. Jeżeli na danym kanale dostępne jest więcej niż jedna ścieżka audio, odbiornik będzie domyślnie szukał ścieżki w wybranych językach w tej kolejności. Język napisów – podobnie jak dla ścieżek audio określa, jaki język napisów ekranowych wyświetlać o ile są dostępne i włączone. Telegazeta - definiuje stronę kodową znaków w telegazecie.

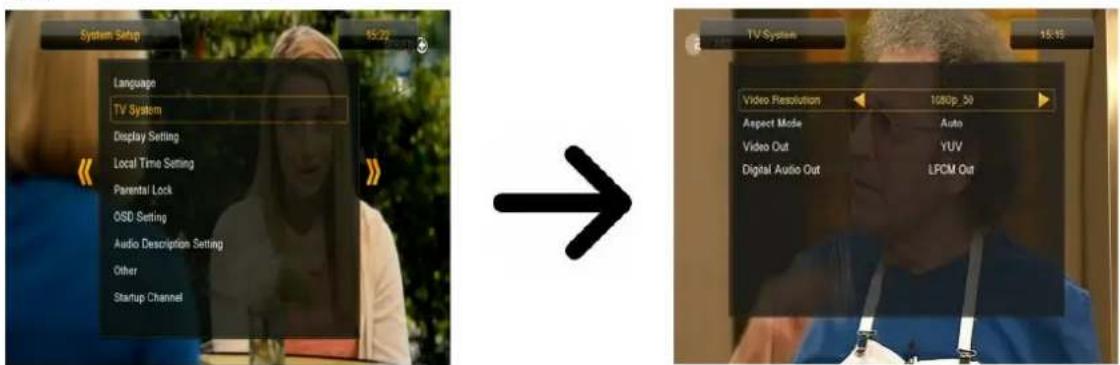

To menu służy do ustawienia parametrów obrazu. Przede wszystkim należy określić rozdzielczość obrazu przesyłanego przez HDMI. Wybierz najwyższą możliwą rozdzielczość, którą obsługuje twój telewizor HD, aby uzyskać jak najlepszą jakość obrazu. Dostępne są: 480i, 480p, 576i, 576p, 720p (50Hz), 720p (60Hz), 1080i (50Hz), 1080i (60Hz), 1080p (50Hz), 1080p (60Hz). Jeśli wybierzesz nieobsługiwana rozdzielczość, stracisz obraz lub obraz będzie nieczytelny – zawsze możesz użyć klawisza 📄 aby wrócić do rozdzielczości podstawowej tj. 576i.

Jeśli korzystasz z podłączenia kablem komponent, to dla większości telewizorów zalecamy ustawienie rozdzielczości 720p (50Hz) lub 720p (60Hz) w zależności od posiadanego telewizora, a wyjście wideo na YUV. Uwaga: jeśli wyjście wideo przestawisz na RGB → nie będzie sygnału wideo na złączu komponent!

Jeśli korzystasz z podłączenia kablem SCART, to dla większości telewizorów starszego typu zalecamy ustawienie wyjścia wideo na YUV. Jeżeli telewizor obsługuje RGB ustaw tą opcję, aby uzyskać lepszą jakość obrazu na złączu SCART.

Dodatkowo w tym menu możesz określić format, w jakim odbiornik będzie wysyłał dźwięk na złączach cyfrowych. Zalecamy korzystanie z LPCM, aby odbierać na złączach cyfrowych również sygnał stereofoniczny.

System Setup 15:27 Language TV System Display Setting Local Time Setting Parental Lock OSD Setting Audio Description Setting Other Startup Channel TV System 15:19 Video Resolution 1080p 50 Aspect Mode Auto Video Out YUV Digital Audio Out LPCM Out

12.3 Ustawienia obrazu

To menu służy do dostosowania obrazu wyświetlanego przez odbiornik. Możliwe jest dostosowanie jasności, kontrastu i nasycenia kolorów. Domyślnie wszystkie wartości ustawione na 50.

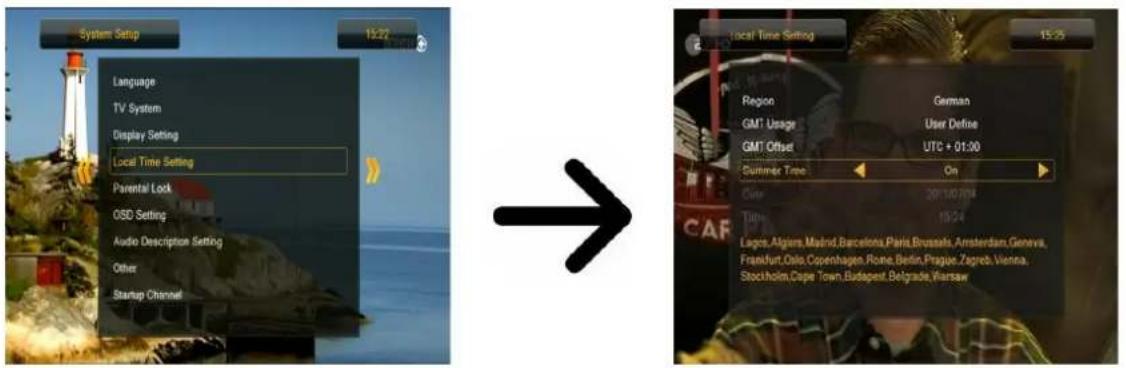

12.4 Ustawienia czasu lokalnego

To menu służy do ustawienia czasu i daty. Odbiornik umożliwia automatyczne pobieranie czasu i daty z satelity (zalecane) lub ręczne ustawienie czasu i daty. Jeżeli używasz GMT należy wybrać prawidłową wartość przesunięcia (dla Polski +1 godzina) oraz włączyć lub wyłączyć czas letni w zależności od pory roku. Ręcznej edycji czasu i daty dokonuje się za pomocą przycisków numerycznych.

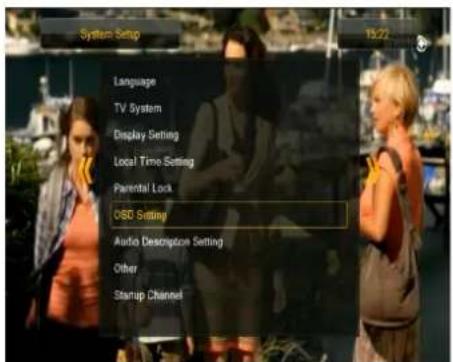

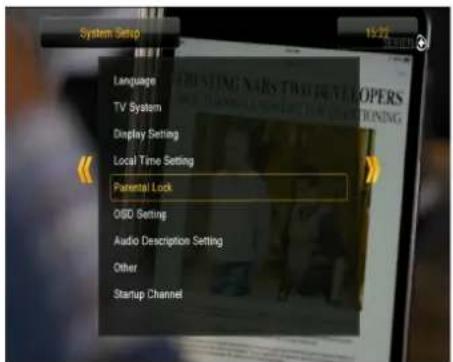

12.5 Blokada rodzicielska

W tym menu możemy ustalić, czy odbiornik ma używać blokady rodzicielskiej czy nie. Dodatkowo możemy włączyć lub wyłączyć zabezpieczenie hasłem dostępu do wybranych opcji menu oraz zmienić domyślne hasło. Domyślne hasło to cztery zera: 0000.

W tym menu definiujemy podstawowe parametry menu ekranowego (OSD). Pierwsza opcja dotyczy obsługi napisów ekranowych. Włączenie wyświetlania napisów oznacza, że odbiornik na kanałach, które nadają napisy ekranowe, będzie je wyświetlał. Domyślnie w języku, który został określony w menu wyboru języka dla napisów ekranowych. Kolejna opcja określa czas jaki będą wyświetlane paski informacyjne, domyślnie jest to 5 sekund. Dodatkowo możesz określić przeżroczystość menu wedle upodobań.

W tym menu możesz określić kanał telewizyjny lub radiowy, na którym odbiornik będzie zawsze uruchamiany po włączeniu. Funkcja ta jest domyśnie wyłączona, co oznacza, że odbiornik uruchamia się na kanale, na którym został wyłączony.

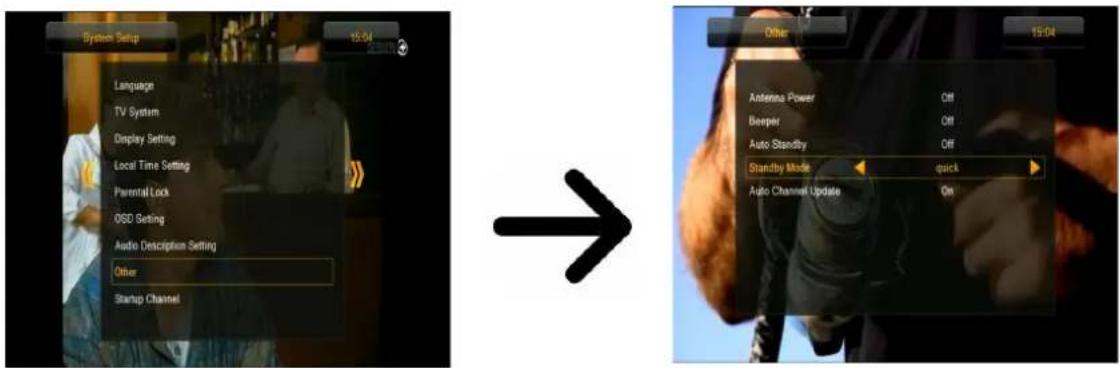

W tym menu możesz zmienić pozostałe opcje takie jak zasilanie głowic, wybrać rodzaj odtwarzanych kanałów, czy też zachowanie odbiornika podczas zmiany kanału.

Standby Mode włącza (Szybki start) lub wyłącza (EKO) zegar wyświetlany na przednim panelu w trybie czuwania.

Uwaga: tylko przy wyłączonym zegarze w trybie czuwania odbiornik pobiera mniej niż 1W energii!!!

Radio Equalizer włącza lub wyłącza graficzny korektor audio wyświetlany w trakcie słuchania stacji radiowych.

Auto Standby uruchomienie tej opcji powoduje automatyczne wyłączenie odbiornika po 3 godzinach nieaktywności ze strony użytkownika.

13. Narzędzia

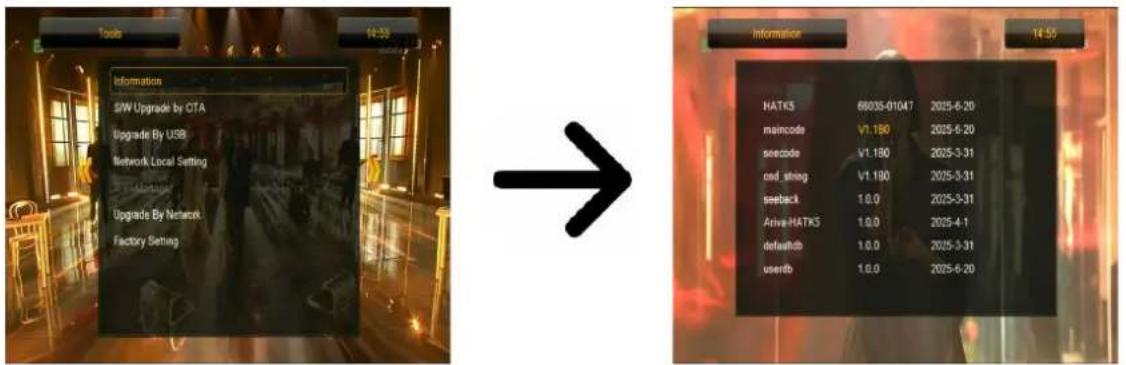

13.1 Informacje

W tym menu możesz uzyskać szczegółowe informacje o posiadanym oprogramowaniu. Struktura oprogramowania podzielona jest na kilka niezależnych baz danych. Najistotniejsza z punktu widzenia użytkownika jest userdb, czyli baza, w której trzymane są bieżące ustawienia i listy kanałów. Wersja oprogramowania odbiornika to symbol umieszczony obok maincode.

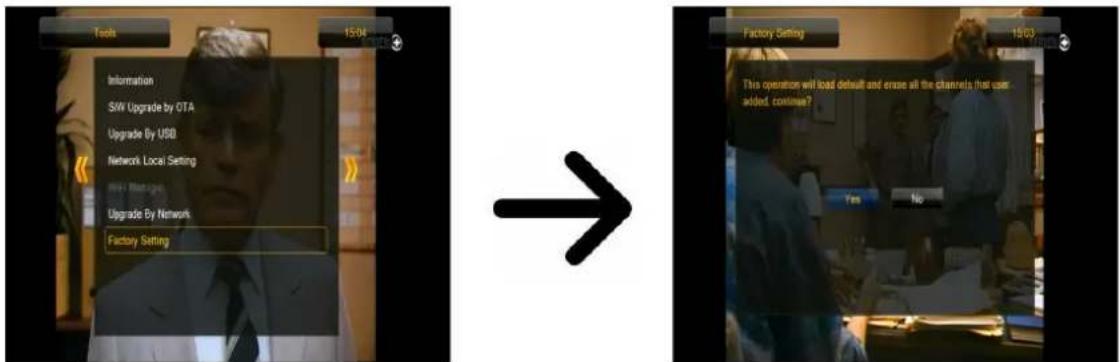

13.2 Ustawienia fabryczne

W tym menu możesz przywrócić domyślne ustawienia odbiornika.

Uwaga: Przywrócenie ustawień fabrycznych spowoduje usunięcie wszelkich ustawień i przywrócenie domyślnej listy kanałów lub całkowity jej brak. Wszelkie zmiany wprowadzone przez użytkownika, w tym lista kanałów i konfiguracja ustawień anteny satelitarnej zostaną usunięte!!!

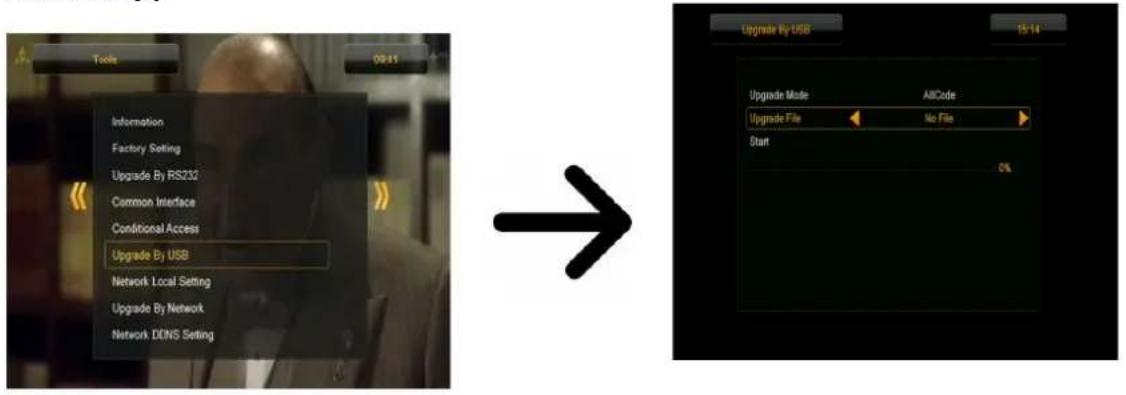

13.3 Aktualizacja przez USB

To menu służy do aktualizacji odbiornika. Aktualne oprogramowanie dostępne jest na stronie producenta. Pobrany plik należy rozpakować i nagrać na pamięci zewnętrznej USB. Następnie wybieramy go za pomocą przycisków LEWO/PRAWO i naciskamy start, aby rozpocząć aktualizację.

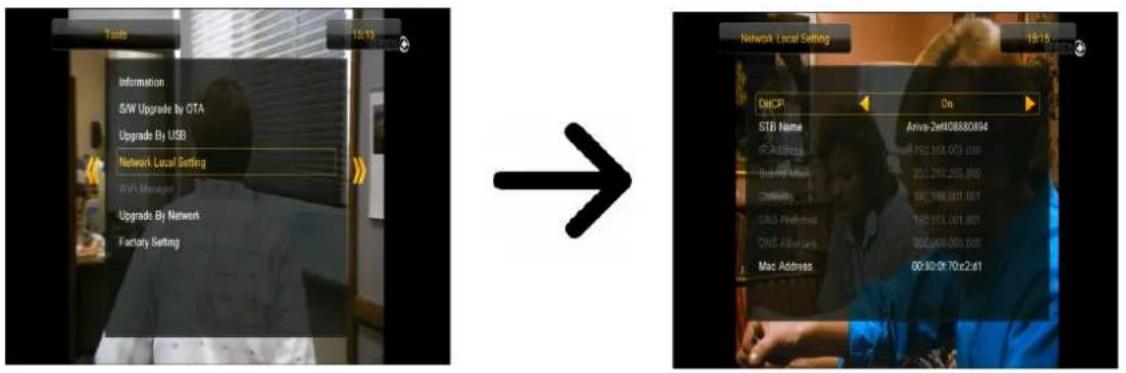

13.4 Ustawienia sieci lokalnej

W tym menu konfiguruje się adresy i serwery DNS. Opcje te dotyczą obsługi portu Ethernet, który umożliwia wymianę danych przez sieć.

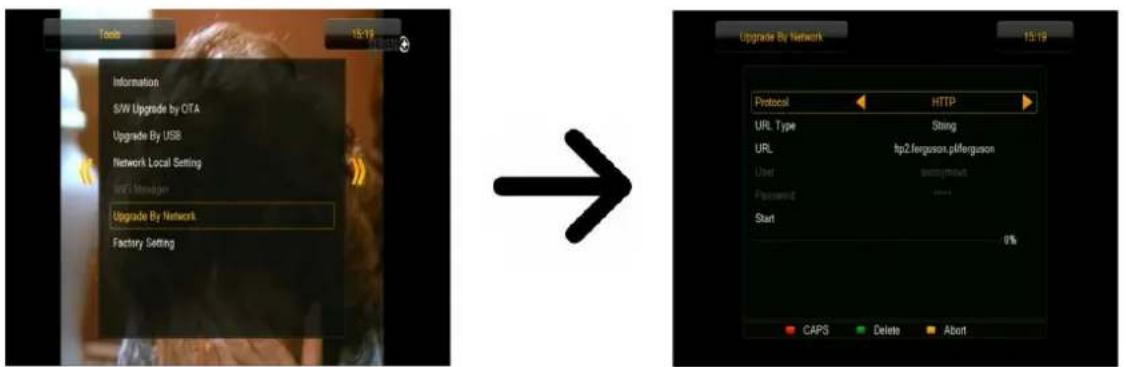

13.5 Aktualizacja przez sieć

Odbiornik umożliwia aktualizację oprogramowanie przez sieć internet. Szczegółowych informacji o aktualnych parametrach połączenia należy szukać na stronie internetowej producenta.

14. Rozrywka

Odbiornik umożliwia dostęp do wybranych usług sieciowych oraz wbudowanych gier.

- Tetris (klasyczne układanie kolejnych poziomów z klocków o różnych kształtach).

- Othello (gra logiczna, która polega na umieszczaniu swojego koloru na planszy i zmienianiu koloru przeciwnika, kto ma więcej wygrywa).

- Sudoku (gra polega na wypełnieniu diagramu cyferkami od 1 do 9 tak aby każda kolumna i każdy wiersz zawierał każdą z cyfr od 1 do 9).

Dostępność usług zależy od ich dostawców. Producent nie ponosi odpowiedzialności za ewentualny brak dostępu do funkcjonalności dodatkowej.

15. PVR - konfiguracja nagrywania

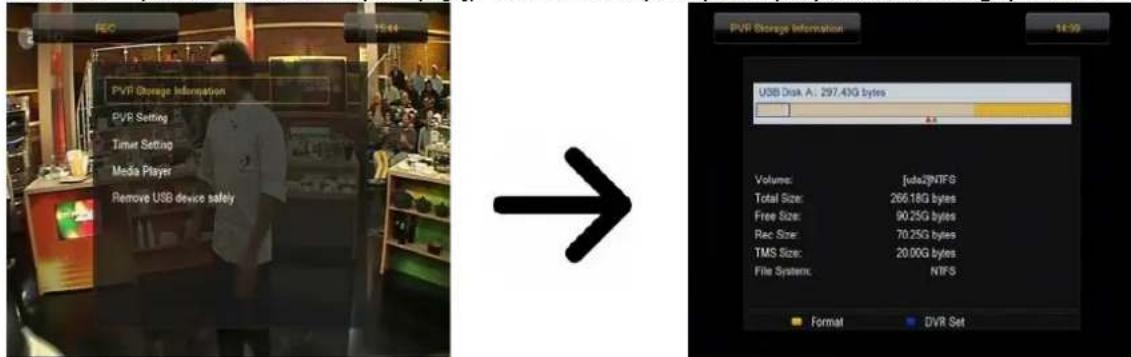

15.1 Informacje o podłączonej pamięci

W tym menu wyświetlane są podstawowe informacje na temat podłączonej pamięci USB. Dodatkowo jest tutaj opcja formatowania tejże pamięci. Naciśnij żółty przycisk, aby wybrać system zapisu plików, w którym chcesz sformatować pamięć. Dostępne są dwie opcje FAT oraz NTFS. Oba systemy zapisu plików są obsługiwane poprawnie, jednak ze względu na brak ograniczeń co do wielkości zapisywanych plików oraz większą niezawodność, zalecamy korzystanie z systemu NTFS.

DVRSet – pozwala ustawić partycję, która ma być wykorzystywana do nagrywania.

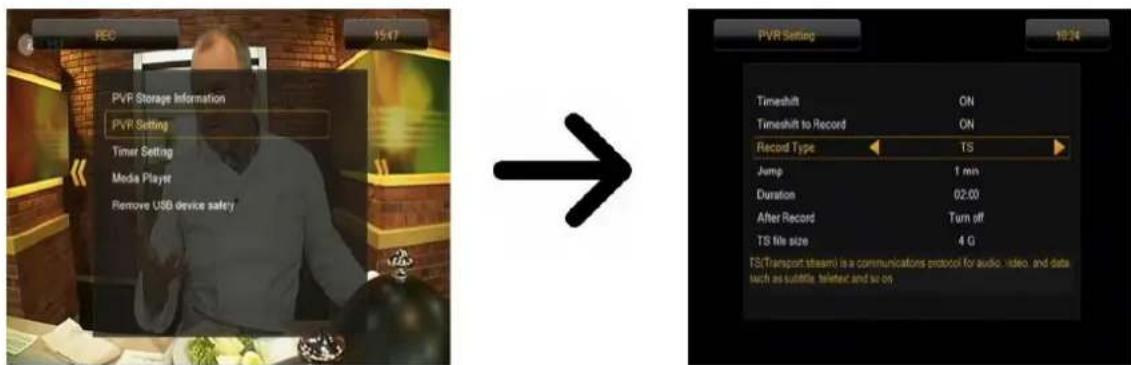

15.2 Konfiguracja DVR

W tym menu możesz dostosować preferencje dotyczące nagrywania na zewnętrznej pamięci USB. W pierwszej opcji decydujesz czy chcesz korzystać z trybu przesunięcia czasowego (TimeShift) czy nie. Tryb ten pozwala na wstrzymanie bieżącego przekazu w dowolnym momencie poprzez naciśnięcie przycisku PAUSE i kontynuowanie po dowolnej przerwie po naciśnięciu przycisku PLAY.

Kolejna opcja pozwala na włączenie lub wyłączenie możliwości zapisania bufora danych zgromadzonych przez TimeShift. Oznacza to, że po naciśnięciu przycisku REC nagrana zostanie zawartość bufora i nagranie będzie kontynuowane. Domyślnie opcja ta jest wyłączona, co oznacza, że po naciśnięciu przycisku REC odbiornik zacznie nagrywać od chwili, naciśnięcia przycisku.

W tym menu można określić jeszcze typ nagrywanych plików. Nagrywanie wszystkich danych w formacie TS (transport stream) albo w wersji okrojonej tylko domyślny dźwięk i wideo w formacie PS (program stream). Zalecamy korzystanie z formatu TS, w którym nagrane są ścieżki audio, wideo, napisy, jak i telegazeta.

Opcja „przeskocz o” dotyczy odtwarzania nagrań. Definiuje czas szybkiego przesuwania się za pomocą klawiszy ▶ odpowiednio w przód/wstecz w trakcie odtwarzania.

Duration – domyślny czas trwania nagrywania ręcznego.

After Timer Record – sposób zachowania odbiornika po nagraniu zaplanowanego zdarzenia.

Nagrania są dzielone w sposób automatyczny przy zapisie i łączone w sposób automatyczny w trakcie odtwarzania. Opcja „TS file size” określa ilość danych, po której nagranie jest dzielone.

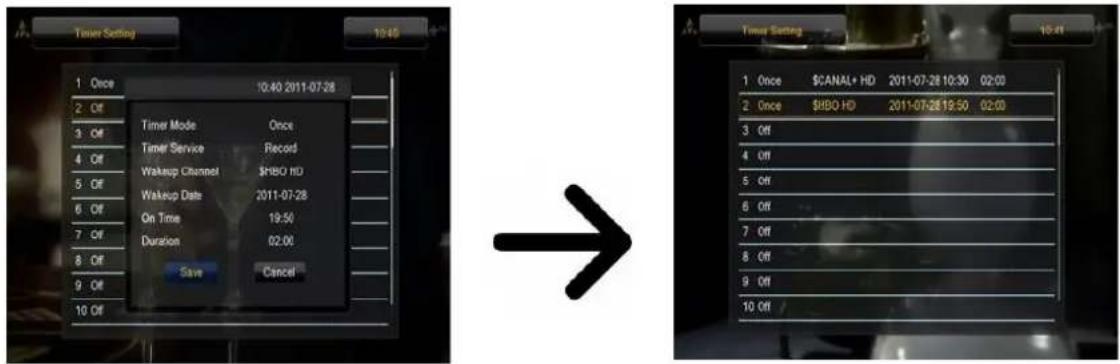

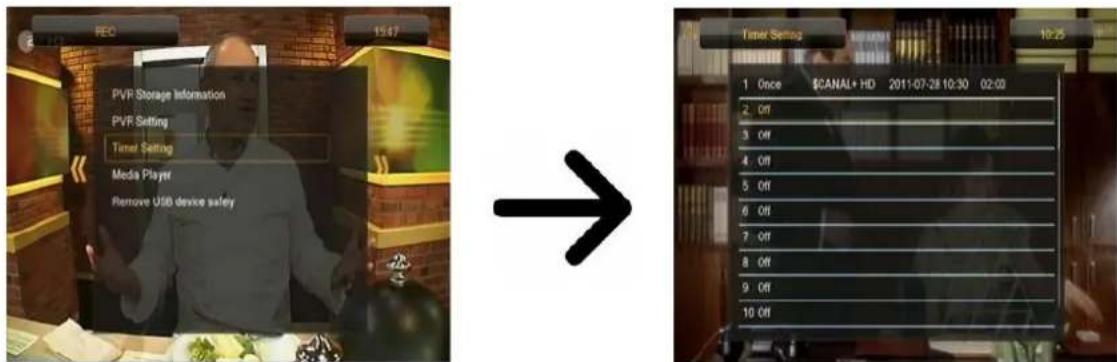

15.3 Ustawienia timerów

To menu służy do zaprogramowania do 32 rożnych zdarzeń. Zdarzenia pozwalają automatycznie włączyć lub przełączyć odbiornik na wcześniej zaplanowany program.

Wybierz zdarzenie, które chcesz zaprogramować i naciśnij OK. Ustaw jak często uruchamiać timer. Wybierz kanał (naciskając OK wyświetlisz podręczną listę kanałów). Dalej należy ustawić datę, czas rozpoczęcia i czas trwania. Wybierz zapisz, aby wrócić do listy zdarzeń. Nowa pozycja została dodana.

Timer Setting 1 Once 10:40 2011-07-28 2 Off 3 Off 4 Off 5 Off 6 Off 7 Off 8 Off 9 Off 10 Off Timer Mode Once Timer Service Record Wakeup Channel $HBO HD Wakeup Date 2011-07-28 On Time 19:50 Duration 02:00 Save Cancel Timer Setting 1 Once $CANAL+ HD 2011-07-28 10:30 02:00 2 Once $HBO HD 2011-07-28 19:50 02:00 3 Off 4 Off 5 Off 6 Off 7 Off 8 Off 9 Off 10 Off

15.4 Media Player

Odbiornik posiada prosty odtwarzacz multimedialny. Można w nim słuchać muzyki, ogłądać zdjęcia i filmy oraz przede wszystkim odtwarzać nagrania. Odtwarzacz dostępny jest przez opcję w menu.

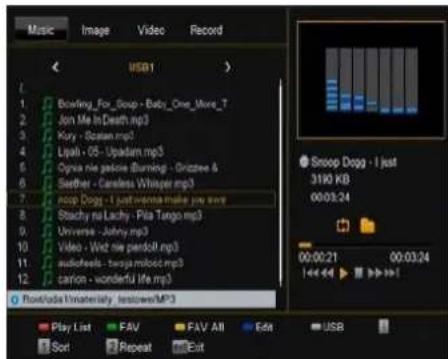

Muzyka

Music Image Video Record USB1 Bowling_Fo_Soup - Baby_One_More_T Jon Me In_D death.mp3 Kury - Scalen.mp3 Lipali - 05 - Updatm.mp3 Opisa nie palina Blurring - Grizree & Sefther - Caneless Whisper.mp3 noop Dogg - It just wanna make you love Stachy ne Lachy - Pila Tungo.mp3 Universal - Johnny.mp3 Video - Wet nie perdolf.mp3 audiofeels - toraja milsc.mp3 carion - wonderful life.mp3 Float/abs immaterially - lessons/MP3 Play List FAV FAV All Edit USB Sort Repeat Exit

W tej zakładce możemy obsługiwać kilka popularnych formatów plików z muzyką takich jak MP3, FLAC czy OGG. Dostępnych jest kilka dodatkowych funkcji obsługiwanych za pomocą klawiszy funkcyjnych opisanych w dolnej części ekranu.

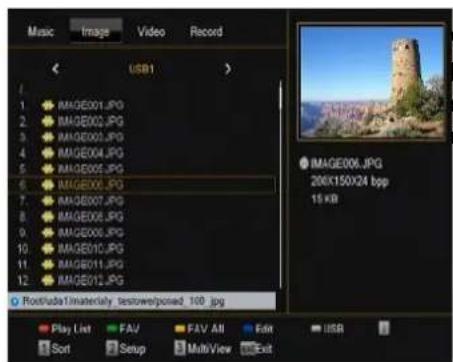

Zdjęcia

Music Image Video Record USB1 1 IMAGE001.JPG 2 IMAGE002.JPG 3 IMAGE003.JPG 4 IMAGE004.JPG 5 IMAGE005.JPG 6 IMAGE006.JPG 7 IMAGE007.JPG 8 IMAGE008.JPG 9 IMAGE009.JPG 10 IMAGE10.JPG 11 IMAGE11.JPG 12 IMAGE12.JPG Root/abs1/materially bestowe/poned 100.jpg Play List FAV FAV All Edit USB Sort Setup MultiView Exit

W tej zakładce możemy przegłądać zdjęcia w formacie JPEG, BMP. Dostępnych jest kilka dodatkowych funkcji obsługiwanych za pomocą klawiszy funkcyjnych opisanych w dolnej części ekranu.

W trakcie oglądania zdjęć możesz słuchać muzyki. W tym celu uruchom odtwarzanie pliku muzycznego i przejdź do zakładki zdjęcia za pomocą przycisków LEWO/PRAWO.

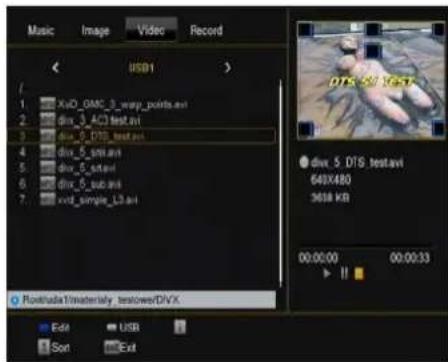

Wideo

W tej zakładce można odtwarzać pliki filmowe. Także pliki wysokiej rozdzielczości mogą być odtwarzane.

Obsługiwane rozszerzenia plików multimedialnych są wymienione poniżej.

Nie wszystkie pliki z tymi rozszerzeniami są odtwarzane - niektóre pliki mogą zawierać nie obsługiwane kodeki lub ustawienia kompresji.

Rozpoznawane kontenery: AVI, MKV, MPEG, MPG, M2TS, VOB, TS, TRP, MP4, DVR (domyślny format nagrań)

| -> kodek wideo obsługiwanych w kontenerach: MPEG2, XVID, H.264 (do 8 RF) | -> kodek audio obsługiwanych w kontenerach: MP3, AC3

UWAGA!

• Odtwarzanie niektórych plików może się nie powieść lub być nieprawidłowe.
  •Zawartość zabezpieczona przed kopiowaniem nie będzie odtwarzana.
• Odtwarzanie może mieć czasowe przerwy (zamrożenie obrazu, szybsze/wolniejsze odtwarzanie, itp.), gdy zmieniany jest język dźwięku (ścieżka dźwiękowa).
• Uszkodzone pliki z filmem mogą nie być odtwarzane poprawnie.
• Filmy wideo z rozdzielczością wyższą niż 1920x1080@25/30P lub 1280x720@50/60P mogą nie działać prawidłowo.
• Nie możemy zagwarantować płynnego odtwarzania filmów zapisanych w profilu H.264 4.1 lub wyższym.
• Odtwarzanie plików wideo z bitrate video ponad 30 Mb/s może być nieprawidłowe.

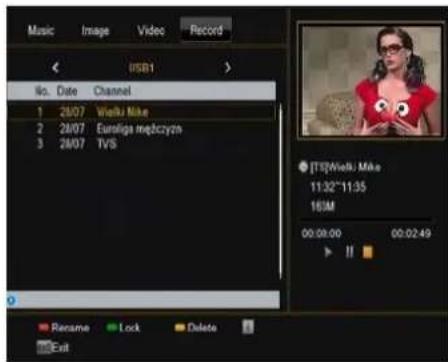

Nagrania

Music Image Video Record USB1 No. Date Channel 1 28/07 Wieliu Mike 2 28/07 Euroliga mężczyzn 3 28/07 TVS [TE]Wieliu Mike 11:32"11:35 16M 00:00:00 00:02:49 Rename Lock Delete Exit

Ta zakładka służy do odtwarzania nagrań wykonanych za pośrednictwem tego odbiornika. Każde nagranie można zablokować hasłem, usunąć lub zmienić jego nazwę.

Opcje dostępne w trakcie odtwarzania (napisy, telegazeta, ścieżki audio) zależą od wybranego formatu zapisu!!!

W trakcie odtwarzania naciśnij przycisk INFO, aby wyświetlić pasek informacyjny. Dostępnych jest kilka metod szybkiego przeglądania/przewijania nagrania:

1. Użyj przycisków Przewijanie do przodu i Przewijanie do tyłu do nawigacji w obrębie bieżącego nagrania i naciśnij przycisk PLAY, aby rozpocząć oglądanie w wybranym momencie.

2. Możesz też ustawić czerwony kursor za pomocą przycisków LEWO/PRAWO i potwierdzić OK aby rozpocząć oglądanie w wybranym momencie.

3. Inną możliwością jest przesuwanie się za pomocą klawiszy ▲. Przesunięcia dokonuje się o ilość minut zdefiniowaną w menu konfiguracji DVR. Pamiętaj, że funkcja ta zadziała tylko wtedy gdy czas nagrania będzie dłuższy od wybranego czasu skoku.

4. Kolejną możliwością szybkiego przeglądania bieżącego nagrania jest użycie klawiszy numerycznych. Powodują one przeskok odpowiedni do wartości np. 4 aby przejść do 40% nagrania, 5 aby przejść do 50% nagrania itd. itp.

15.5 Bezpiecznie usuwanie urządzenia USB

Ta funkcja pozwala błyskawicznie i co najważniejsze w bezpieczny sposób usunąć dowolne urządzenie USB z odbiornika. W przypadku pamięci flash, czy też dysków przenośnych, zapobiega to utracie danych podczas odłączenia pamięci USB. Należy używać tej opcji zawsze przed odłączeniem urządzenia USB!

16. Edytuj kanały

16.1 Lista kanałów TV

W tym menu możesz edytować listę kanałów telewizyjnych. Edycja odbywa się za pomocą kolorowych przycisków pilota. Podniesiona kolorowa funkcja jest aktywna, użyj wtedy OK na wybranym kanale, aby ją zastosować. BACK, aby zapisać.

Exit Channel 10:11 TV Channel List Radio Channel List Delete All Favorite → TV Channel List 10:14 All Satellite FAV Lock Skip Move Exit 0025 $CANAL+ GOL 0026 $CANAL+ WEEKEN 0027 CANAL+ 3D 0028 HBO 0029 HBO HD 0030 HBO2 0031 HBO2 HD 0032 HBO COMEDY Hotbird HBO HD 12265W/27500 PID: 401W12Doby DI401

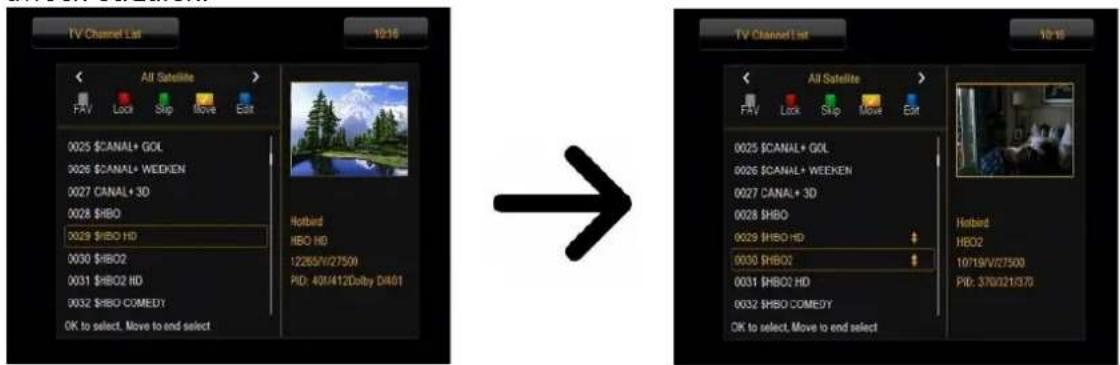

Jak przesunąć kanał?

Przejdź do edycji listy kanałów. Wybierz kanał i naciśnij OK, aby zobaczyć jego podgląd w małym okienku. Naciśnij żółty przycisk, aby włączyć funkcję przesuwania kanału i ponownie OK na wybranym kanale (możesz wybrać kilka kanałów). Obok nazwy kanału pojawi się symbol dwóch strzałek.

TV Channel List 10:16 All Satellite FXV Lock Skip Move Edit 0025 $CANAL+ GOL 0026 $CANAL+ WEDKEN 0027 CANAL+ 3D 0028 $HBO 0029 $HBO HD 0030 $HBO2 0031 $HBO2 HD 0032 $HBO COMEDY OK to select. Move to end select Hotbird HBO HD 12265/1/27500 PID: 40M/412Dolby D401 → TV Channel List 10:16 All Satellite FAV Lock Skip Move Edit 0025 $CANAL+ GOL 0026 $CANAL+ WEEKEN 0027 CANAL+ 3D 0028 $HBO 0029 $HBO HD 0030 $HBO2 0031 $HBO2 HD 0032 $HBO COMEDY OK to select. Move to end select Hotbird HBO2 10/19/V/27500 PID: 370/321/373

Naciśnij [żółty] przycisk i używając strzałek góra/dół przesuń kursor na wybraną pozycję. Naciśnij OK, aby zatwierdź przesunięcie. Następnie naciśnij ponownie żółty przycisk, aby wyłączyć funkcję przesuwania kanałów.

TV Channel List 10:21 All Satellite FXV Lock Skip Move Eat 002S $CANAL+ 0026 $HBO HD 0027 $HBO2 0028 $CANAL+ 0029 CANAL+ L 0030 $HBO 0031 $HBO2 HD 0032 $HBO COMED? Are you sure to save? Yes No NSU HD 12255V/2750I PID: 401412Dolly D401

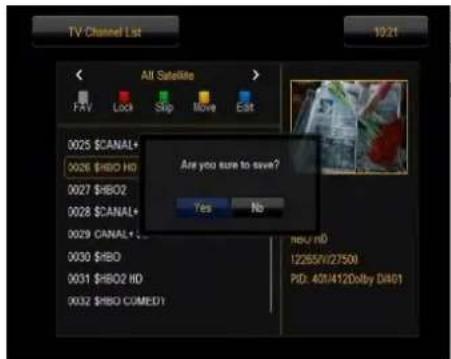

Po zakończeniu naciśnij BACK. Pojawi się komunikat, w którym należy potwierdzić wprowadzone zmiany. Jeśli tego nie zrobisz zmiany na liście kanałów nie zostaną zapisane.

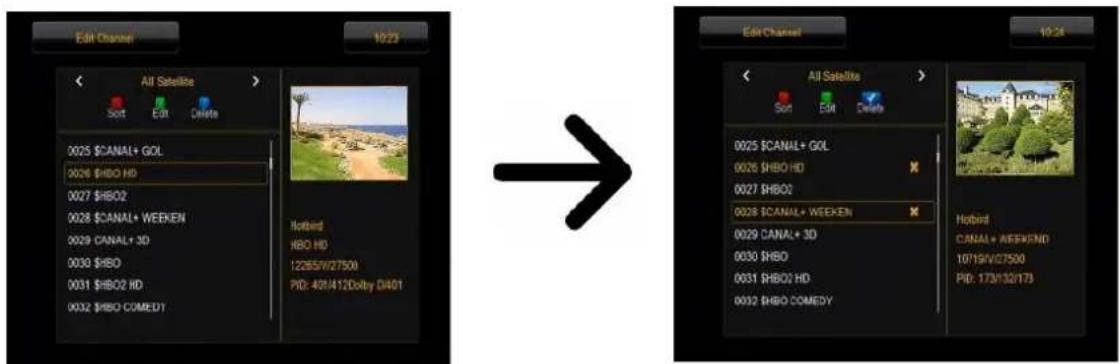

Jak usunąć kanał?

Przejdź do edycji listy kanałów. Wybierz kanał i naciśnij OK, aby zobaczyć jego podgląd w małym okienku. Naciśnij niebieski przycisk, aby przejść do menu edycji kanału. Naciśnij niebieski przycisk, aby włączyć funkcję usuwania kanału i OK na kanale, który chcesz usunąć. Obok nazwy kanału pojawi się symbol X.

Edit Channel 10:23 All Satellite Sort Edit Delete 0025 $CANAL+ GOL 0026 $HBO HD 0027 $HBO2 0028 $CANAL+ WEEKEN 0029 CANAL+ 3D 0030 $HBO 0031 $HBO2 HD 0032 $HBO COMEDY Hotbird HBO HD 12265V/27500 PID: 40V/412Ddy D401 Edit Channel 10:24 All Satellite Sort Edit Delete 0025 $CANAL+ GOL 0026 $HBO HD 0027 $HBO2 0028 $CANAL+ WEEKEN 0029 CANAL+ 3D 0030 $HBO 0031 $HBO2 HD 0032 $HBO COMEDY Hotbird CANAL+ AEFEND 10/19V/27500 PID: 173/132/173

Następnie naciśnij ponownie niebieski przycisk, aby wyłączyć funkcję usuwania kanałów. W ten sposób możesz zaznaczyć symbolem X, jeden lub kilka kanałów, które chcesz usunąć. Po zakończeniu naciśnij BACK. Pojawi się komunikat, w którym należy potwierdzić wprowadzone zmiany. Jeśli tego nie zrobisz kanał(y) nie zostaną usunięte.

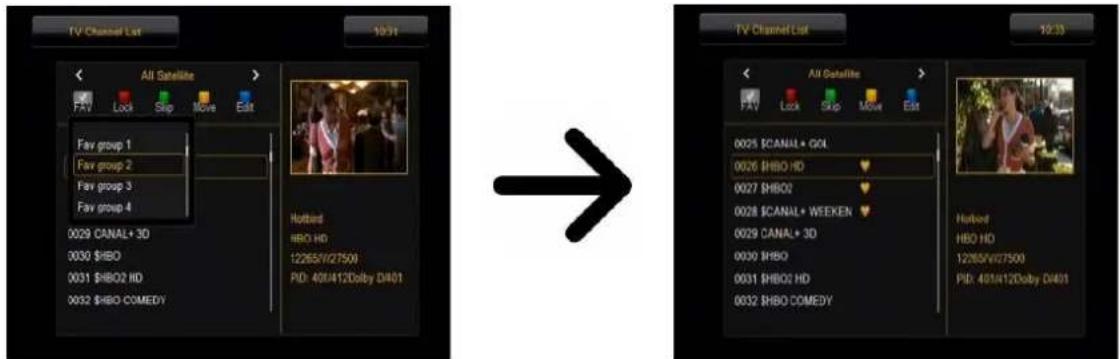

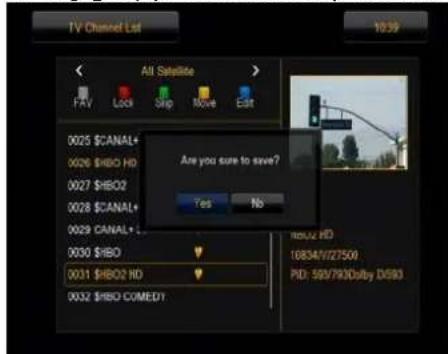

Jak dodać kanał do grupy ulubionych?

Przejdź do edycji listy kanałów. Wybierz kanał i naciśnij OK, aby zobaczyć jego podgląd w małym okienku. Naciśnij przycisk *, aby włączyć funkcję dodawania do grup ulubionych. Pojawi się okienko z listą grup ulubionych (nazwy grup ulubionych zmienia się w oddzielnym menu).

TV Channel List 10:31 All Satellite Fav Lock Skip Move Edit Fav group 1 Fav group 2 Fav group 3 Fav group 4 0029 CANAL+ 3D 0030 $HBO 0031 $HBO2 HD 0032 $HBO COMEDY Hutted HBO HD 122651(2750) PID: 40U412Doby D401 → TV Channel List All Satellite Fav Lock Skip Move Edit 0025 $CANAL+ GOL 0026 $HBO HD 0027 $HBO2 0028 $CANAL+ WEEKEN 0029 CANAL+ 3D 0030 $HBO 0031 $HBO2 HD 0032 $HBO COMEDY Hutted HBO HD 12265W(2750) PID: 40U412Doby D401

Używając strzałek góra/dół wybierz grupę, do której ma należeć wybrany kanał. Następnie naciśnij OK, aby potwierdzić. Wybierz kanał i naciśnij OK na wybranym kanale, aby dodać go do tej grupy. Obok nazwy kanału pojawi się symbol serduszka ♥.

TV Channel List 1039 All Satellite FATV Lock Skip Move Eat 0025 $CANAL+ 0026 $HBO HD 0027 $HBO2 0028 $CANAL+ 0029 CANAL+ L 0030 $HBO 0031 $HBO2 HD 0032 $HBO COMEDY Are you sure to save? Yes No HBO2 HD 10834/7/27500 PID: 593/793Dalby D593

Po zakończeniu naciśnij *, aby wyłączyć funkcję dodawania do grup ulubionych.

Po zakończeniu dodawania kanałów do kolejnych grup ulubionych naciśnij BACK. Pojawi się komunikat, w którym należy potwierdzić wprowadzone zmiany. Jeśli tego nie zrobisz wprowadzone zmiany nie zostaną zapisane!

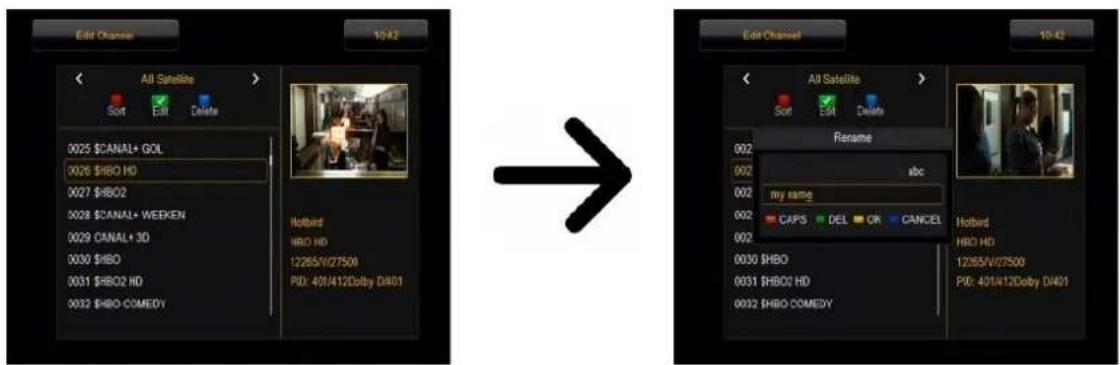

Jak zmienić nazwę kanału?

Przejdź do edycji listy kanałów. Wybierz kanał i naciśnij OK, aby zobaczyć jego podgląd w małym okienku. Naciśnij niebieski przycisk, aby przejść do menu edycji kanału. Naciśnij zielony przycisk, aby włączyć funkcję zmiany nazwy kanału. Użyj klawiatury numerycznej, aby zmienić nazwę kanału.

Edit Channel 10:42 All Satellites Sort Exit Delete 0025 $CANAL+ GOL 0026 $HBO HD 0027 $HBO2 0028 $CANAL+ WEEKEN 0029 CANAL+ 3D 0030 $HBO 0031 $HBO2 HD 0032 $HBO COMEDY Hotbird HBO HD 12265V/27500 PID: 401412Dolby D401 Edit Channel 10:42 All Satellite Sort Exit Delete Rename 002 002 002 my name CAPS DEL OR CANCEL 0030 $HBO 0031 $HBO2 HD 0032 $HBO COMEDY Hotbird HBO HD 12265V/27500 PID: 401412Dolby D401

Zatwierdź nową nazwę naciskając żółty przycisk. Następnie naciśnij ponownie zielony przycisk, aby wyłączyć funkcję zmiany nazwy kanału. W ten sposób możesz zmienić nazwę jednego lub kilku kanałów. Po zakończeniu naciśnij BACK. Pojawi się komunikat, w którym należy potwierdzić wprowadzone zmiany. Jeśli tego nie zrobisz wprowadzone zmiany nie zostaną zapisane!

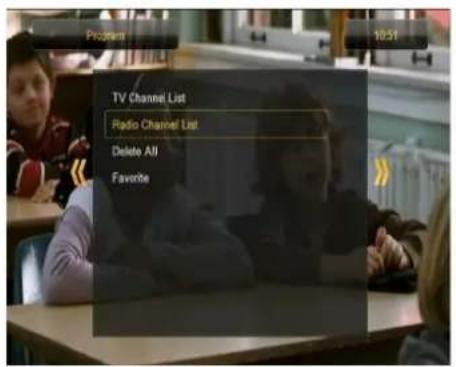

16.2 Lista kanałów radiowych

W tym menu możesz edytować listę kanałów radiowych. Edycja odbywa się za pomocą kolorowych przycisków pilota. Podniesiona kolorowa funkcja jest aktywna, użyj wtedy OK na wybranym kanale, aby ją zastosować. BACK, aby zapisać.

Ta opcja pozwala usunąć wszystkie kanały z listy kanałów. Uwaga: operacja ta jest nieodwracalna! Upewnij się czy na pewno chcesz usunąć wszystkie kanały?

Po wybraniu tej opcji należy chwilę poczekać, aż wszystkie opcje dotyczące list kanałów zostaną podświetlone jako niedostępne.

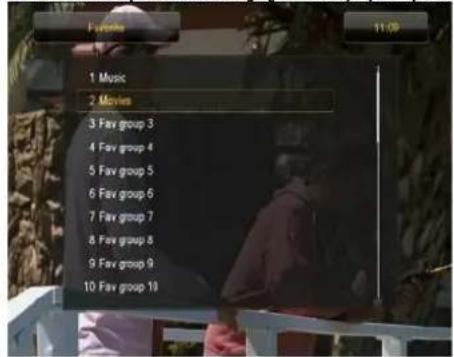

16.4 Ulubione

Odbiornik pozwala zdefiniować do 32 różnych grup kanałów ulubionych. W tym menu można zmienić nazwę każdej z nich.

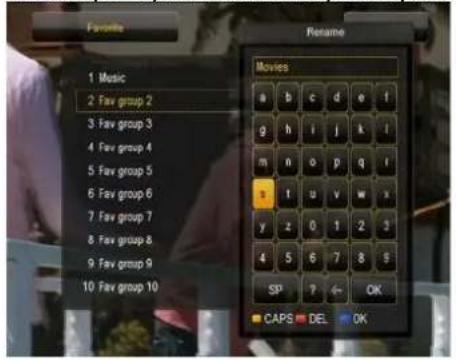

Aby zmienić nazwę wybierz grupę ulubionych i naciśnij OK. Następie przy pomocy przycisków numerycznych i kolorowych wprowadź nazwę. Zapisz zmiany naciskając żółty przycisk pilota.

Favorite 1 Music 2 Fav group 2 3 Fav group 3 4 Fav group 4 5 Fav group 5 6 Fav group 6 7 Fav group 7 8 Fav group 8 9 Fav group 9 10 Fav group 10 Rename Movies a b c d e f g h i j k l m n o p q r s t u v w x y z 0 1 2 3 4 5 6 7 8 9 SP ? ← OK CAPS DEL OK

1 Music 2 Movies 3 Fav group 3 4 Fav group 4 5 Fav group 5 6 Fav group 6 7 Fav group 7 8 Fav group 8 9 Fav group 9 10 Fav group 10

17. Funkcje podstawowe obsługiwane z pilota

17.1 GUIDE (EPG)

EPG 15:53 8/2/2012 0010 PULS Riben Hood 16:00~17:00 2/8 16:30 17:00 17:30 18:00 Polsat Młanowski i p Dlaczego ja? Polsat News Serwis informa Serwis informa Serwis informa TV4 Galileo Kiedy się zakocham... Kedy się zako PULS Robin Hood Medicopter Potruś Plan i pi Polsat2 Penajonut Pod Różą: Panna zł Łenia życia Wydarzewia Time Timer cancel timer

Ta funkcja wyświetla przewodnik po programach. Zawartość informacji bieżących, przyszłych, jak i szczegółowych uzależniona jest od tego, co nadaje dana stacja.

Po wybraniu programu możemy skorzystać z funkcji timer (zielony przycisk) aby automatycznie zaplanować oglądanie lub nagrywanie danej audycji.

0026 SHO HD Tajemica Rajskiego Wzgdrza 12:20' 14:05 pol(UT) *film dyczajowy (Węgry, Wielka Brytania, Franca, 2008) Wystęguą: Dakota Blue Richards, Ioan Gruffudd, Michael Webber Ekranzacja powieści Elizabeth Goudge, która zanspirowala J.K. Roefing do rapisana sagi o Harryn Potterze. 15-Jetnia Maria zgodnie z wola zmazłego ocja zarneszkuje u swojego wuja Benjaminia: Tu odkrywa pradażemą ujemincę swo go rods. Reżyser: Gabor Csupo A/a pol Cancel

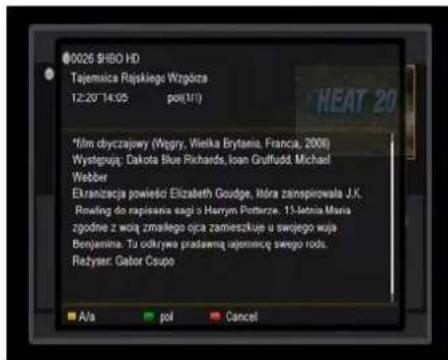

Wybierz interesujący cię program i naciśnij info, aby zobaczyć szczegółowe informacje o programie. Pamiętaj, że dostępność tychże informacji zależy od tego, co nadaje dana stacja telewizyjna.

17.2 FIND

0001 HBO HD $ 0002 HBO2 $ 0003 HBO $ 0004 HBO2 HD $ 0005 HBO COMEDY $ 0006 HBO COMEDY HD $ 1265/27/00V Find HD A B C D E F G H I J K L M N O P Q R S T U V W ? Y Z O 1 2 3 4 5 6 7 8 9 SP ? ← OK CAPS DEL OK

Przycisk FIND wywołuje funkcję szybkiego wyszukiwania kanałów. Kolejne litery wprowadź używając przycisków numerycznych. Lista wyników jest aktualizowana po dodaniu każdej kolejnej litery. Naciśnij żółty przycisk, aby przejść do listy z wynikami szukania i wybrać żądany kanał.

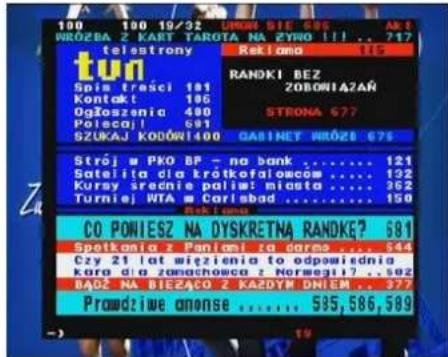

17.3 TXT - telegazeta

100 100 19/32 URSIE 585 AK WRÓZBA Z KART TAROTA NA ZYNO !!! .. 717 telestrony Reklama 115 tun RANDKI BEZ Spis tresci 181 ZOBONIAZAR Kontakt 106 Ogloszenia 490 Poliscaj 591 STRONA 677 SZUKAJ KODÓRIADO GABINET WRÓZI 675 Strój u PKO BF - na bank .... 121 Satelita dla krótkofalowcós .... 132 Kursy srednie paliw: miasta .... 362 Turniej WTA u Carlsbad .... 150 Rokia go CO PONIESZ NA DYSKRETNÁ RANDKE? 581 Spatkania - Penicni za gare .... 544 Czy 21 lat wizczenia to odpowiednia kora dla zonachowca z Norwegi? 7.. 502 BADZ NA BIEZAĆO Z KAŻDYM DNIEM .. 377 Prowdziwe anonse .... 585,586,589

Ta funkcja wyświetla telegazetę o ile jest ona nadawana przez wybraną stację telewizyjną. Pamiętaj, że prawidłowa strona kodowa (znaki dialektyczne) wyświetlane są w zależności od ustawień języka w menu ustawień języka!

17.4 AUDIO

Audio Audio Track Stereo Language (44)dev ($122/DA) Level Normal

Zielony przycisk audio wyświetla okienko z dostępnymi ścieżkami dźwiękowymi. Można wybrać dowolną z nadawanych. Należy jednak pamiętać, że ścieżki z dźwiękiem przestrzennym AC3 można odtworzyć wyłącznie poprzez amplituner podłączony do cyfrowego wyjścia audio – Coaxial lub Optical.

Funkcja ta działa również w trakcie odtwarzania nagrania o ile nagranie zostało zrobione w formacie TS. Ścieżki audio inne niż domyślnie nagrana ścieżka, będą działały w trakcie odtwarzania tylko, gdy nie są kodowane lub kodowane w ten sam sposób co ścieżka domyślnie nagrana.

Opcja [poziom] pozwala dostosować głośność danego kanału. Opcja ta działa niezależnie dla każdego kanału.

17.5 SUBTITLE

TV5MONDE EUR Subtitle Language [02] run(D) [03] deu(D) [04] dus(D) [09] run(D) [08] spa(D) [07] fra(D) [08] pol(D) [09] SUB OFF Mariam Vinet producteur, Jardins Vinet

Żółty przycisk wyświetla okienko z dostępnymi napisami ekranowymi. Można wybrać dowolne z nadawanych. Jeżeli w menu napisy zostały uruchomione dla danego języka – będą zone domyślnie zaznaczone na tej liście. Można jednak wybrać dowolne z nadawanych napisów. Pamiętaj, że dostępność napisów i sposób ich wyświetlania zależy od nadawcy!

Funkcja ta działa również w trakcie odtwarzania nagrania o ile nagranie zostało zrobione w formacie TS.

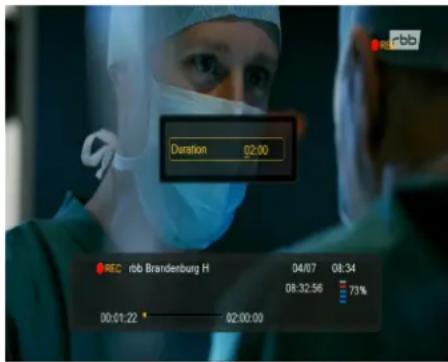

17.6 REC - nagrywanie

Funkcja ta działa tylko przy prawidłowo podłączonej zewnętrznej pamięci USB !!!

Duration 02:00 REC rbb Brandenburg H 04/07 08:34 08:32:56 73% 00:01:22 02:00:00

1. Wybierz kanał i naciśnij przycisk ●. Rozpocznie się nagrywanie bieżącego kanału.
2. Kolejne naciśnięcie przycisku ● wyświetl opcję, w której możesz określić czas trwania nagrania (domyślnie są to 2 godziny).
3. Pasek informacyjny wskazuje, który program nagrywasz i oglądasz.
4. Aby zakończyć nagrywanie naciśnij przycisk STOP i potwierdź swoją decyzję.

Pamiętaj, że w trakcie nagrywania pasek informacyjny można ukryć naciskając przycisk

BACK. Aby ponownie go wyświetlić naciśnij ponownie ●.

Przeglądanie nagrania – w trakcie nagrywania.

1. Zawartość nagrania jest dostępna do przejrzenia w trakcie nagrywania.
2. Użyj przycisków Przewijanie do przodu i Przewijanie do tyłu do nawigacji w obrębie bieżącego nagrania i naciśnij przycisk PLAY, aby rozpocząć oglądanie w wybranym momencie.
3. Możesz też ustawić czerwony kursor za pomocą przycisków LEWO/PRAWO i potwierdzić OK aby rozpocząć oglądanie w wybranym momencie.

4. Inną możliwością jest przesuwanie się za pomocą klawiszy 🔊. Przesunięcia dokonuje się o ilość minut zdefiniowaną w menu konfiguracji DVR. Pamiętaj, że funkcja ta zadziała tylko wtedy gdy czas nagrania będzie dłuższy od wybranego czasu skoku.

5. Kolejną możliwością szybkiego przeglądania bieżącego nagrania jest użycie klawiszy numerycznych. Powodują one przeskok odpowiedni do wartości np. 4 aby przejść do 40% nagrania, 5 aby przejść do 50% nagrania itd. itp.

SEMI-TWIN TUNER

Odbiornik posiada tzw. SEMI-TWIN TUNER, funkcja ta umożliwia podczas nagrywania programu, oglądanie innego kanału nadawanego z tej samej częstotliwości.

1. W trakcie nagrywania kanału naciśnij OK aby wyświetlić listę kanałów dostępnych z tego transpondera.
2. Wybierz dowolny inny kanał, który chcesz w tym czasie oglądać.
3. W każdej chwili możesz zatrzymać nagrywanie naciskając STOP.

17.7 PAUSE - przesunięcie czasowe

Funkcja ta działa tylko przy prawidłowo podłączonej zewnętrznej pamięci USB !!!

Tryb przesunięcia czasowego daje użytkownikowi kontrolę nad przekazem telewizyjnym, umożliwiając jego „wstrzymanie” i wznowienie od tego samego miejsca. Od momentu włączenia trybu przesunięcia czasowego odbiornik Ferguson w sposób ciągły zapisuje sygnał z satelity w buforze. Bufor jest tworzony automatycznie na zewnętrznej pamięci USB.

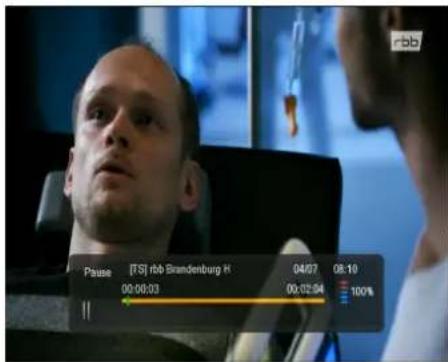

Pause [TS] rbb Brandenburg H 04/07 08:10 00:00:03 00:02:04 100%

Wstrzymywanie przekazu telewizyjnego

1. Naciśnij przycisk PAUSE
2. Na ekranie będzie wówczas widoczny pasek upływu czasu
3. Naciśnij przycisk PLAY, aby wznowić przekaz telewizyjny. Odbiornik Ferguson kontynuuje nagrywanie przekazu telewizyjnego podczas oglądania wcześniej emitowanego programu.

Pamiętaj, że w trakcie odtwarzania bufora pasek informacyjny można ukryć naciskając przycisk BACK. Aby ponownie go wyświetlić naciśnij ponownie PAUSE/PLAY.

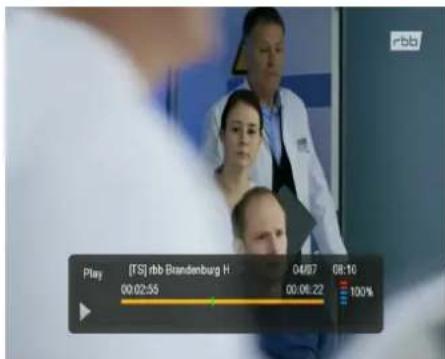

Przeglądanie zawartości bufora przesunięcia czasowego (odtwarzanie wcześniejjszego przekazu telewizyjnego)

Play [TS] rbb Brandenburg H 04/07 08:10 00:02:55 00:06:22 100%

1. Włącz tryb przesunięcia czasowego naciskając PAUSE.
2. Zawartość bufora przesunięcia czasowego jest dostępna do przejrzenia.
3. Użyj przycisków Przewijanie do przodu i Przewijanie do tyłu do nawigacji w obrębie bufora przesunięcia czasowego i naciśnij przycisk PLAY, aby rozpocząć odtwarzanie.
4. Możesz też ustawić czerwony kursor za pomocą przycisków LEWO/PRAWO i potwierdzić OK aby rozpocząć odtwarzanie z wybranego miejsca.
5. Inną możliwością jest przesuwanie się za pomocą klawiszy

/ ▼. Przesunięcia dokonuje się o ilość minut zdefiniowaną w menu konfiguracji DVR. miętaj, że funkcja ta zadziała tylko wtedy, gdy czas bufora będzie dłuższy od wybranego nasu skoku.

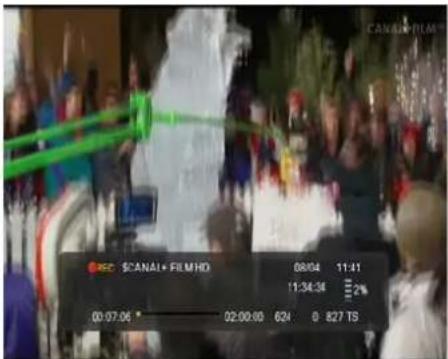

Nagrywanie bufora przesunięcia czasowego

SCANAL+ FILMHO 08:04 11:41 11:34:36 2% 00:07:06 * 02:00:00 624 0 827 TS

1. Opcja ta jest dostępna o ile została wcześniej włączona w menu odbiornika.
2. Włącz tryb przesunięcia czasowego naciskając PAUSE.
3. Naciśnij ●, aby nagrać dotychczasowy bufor i kontynuować nagrywanie kanału.
4. Dalsze operacje wykonuj zgodnie z obsługą funkcji nagrywania.
5. Możliwe jest również przeglądanie zawartości bieżącego nagrania jw.

Wyłączanie trybu przesunięcia czasowego

Aby wyłączyć tryb przesunięcia czasowego użyj przycisku STOP.

Pamiętaj: gdy do portu USB nie jest podłączona żadna pamięć zewnętrzna, przycisk PAUSE służy do chwilowego wstrzymania obrazu, tzw. stop klatka.

17.8 INFO

1286 rbb Brandenburg H (Astra 1H/1KR/1 04/07/2025 08/21 08:00 08:45 in aller Freundschaft (766) 08:45'09:30 In aller Freundschaft (767)

Naciśnięcie przycisku INFO przywołuje pasek z informacją o bieżącym kanale. Dostępne są na nim informacje o aktualnym i następnym programie (o ile nadaje je nadawca)

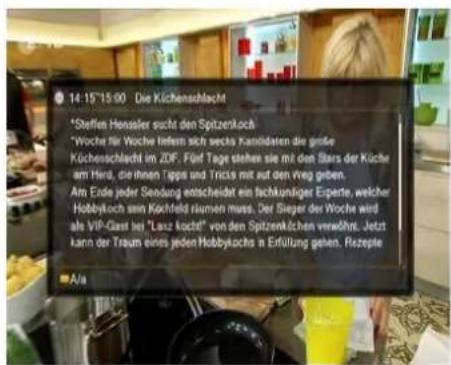

Dwukrotne naciśnięcie wyświetla szczegółowe informacje o bieżącym i następnym programie – o ile nadaje je nadawca (wybierz naciskając przyciski LEWO/PRAWO)

Trzykrotne naciśnięcie wyświetla pełne tygodniowe informacje o programie – o ile nadaje je nadawca.

Naciśnięcie przycisku * powoduje wyświetlenie okienka z grupami ulubionych (o ile użytkownik takowe stworzył).

DODATEK A - SŁOWNIK POJĘĆ

(transmitter i responder). Zazwyczaj na każdym transponderze przekazywanych jest wiele skompresowanych cyfrowych kanałów.

DVB-S standard Digital Video Broadcasting definiujący modulację, korekcję błędów transmisji satelitarnej. W DVB-S do transmisji kanałów przez operatora mogą być używane zarówno tryby MCPC jak SCPC. Jako strumień transportowy stosowany jest MPEG-2.

/DiSEqC - (Digital Satellite Equipment Control) protokół komunikacyjny, używany pomiędzy odbiornikiem satelitarnym a urządzeniami typu przełącznik, obrotnica pozwalający na przełączenie pomiędzy źródłami sygnału telewizyjnego czy sterowanie anteną.

Guide - Electronic Programme Guide - Elektroniczny przewodnik po programach ustuga wyświetlająca na ekranie telewizon szczegółowe informacje o bieżącym i przyszłych programach.

USALS – (Universal Satellites Automatic Location System) – protokół komunikacyjny, używany pomiędzy odbiornikiem satelitarnym a obrotnicą pozwalający na sterowanie tą obrotnicą z poziomu odbiornika. Używany w połączeniu z protokołem DiSEqC 1.2.

FTA - Free-to-air - kanały radiowe i telewizyjne niekodowane, które mogą by odbierane na każdym odbiorniku.

LNB - low-noise block converter - konwerter - przetwarza sygnał satelitarny, a następnie przesyła kablem współosiowym do tunera. Podstawowe parametry to: wzmocnienie, współczynnik szumów, pobór prądu.

MCPC - multiple channels per carrier – na danej częstotliwości (transponderze) przekazywanych jest więcej niż jeden sygnał (kanał). Wszystkie te kanały tworzą jeden strumień danych, który po modulacji jest nadawany na jednej częstotliwości.

Monoblok – urządzenie łączące w jednej obudowie dwa konwertery oraz przełącznik DiSEqC przeznaczone do odbierania sygnału z dwóch satelit o podobnych pozycjach na orbicie.

Pay-TV – Płatna telewizja cyfrowa, do której dostęp posiadają abonenci. Usługa dostarczana drogą satelitarną, kablową, naziemną lub poprzez sieć Internet.

SCPC - Single channel per carrier – na danej częstotliwości (transponderze) przekazywany jest tylko jeden sygnał (kanał).

STB - Set-top box - jest elektronicznym urządzeniem podłączanym do telewizora, przetwarzającym sygnał z anteny satelitarnej naziemnej, kablowej lub sieci. Umożliwia odtwarzanie video, dźwięku.

TP - Transponder - jedno spośród wielu bezprzewodowych urządzeń komunikacyjnych, przekaźników, które automatycznie odbiera, moduluje, wzmacnia i odpowiada na sygnał przychodzący w czasie rzeczywistym na konkretnej częstotliwości. Termin pochodzi z połączenia słów

DODATEK B - SPECYFIKACJA

Główne cechy

• Typ odbiornika: Odbiornik Full HD DVB-T2+S2 z obsługą HEVC
• Obudowa: Metalowa
  • Interfejsy: ANT IN, LNB IN, S/PDIF (COAXIAL), LAN (RJ45), HD-OUT (HDMI), SCART, zasilanie DC 12V
  • Główny chipset: ALI M2822
  • Pamięć Flash: 8 MB SPI FLASH
  • Pamięć SDRAM: 128 MB DDR
• Dostęp warunkowy: FTA (Free-To-Air)

Tuner DVB-S2

• Typ tunera: M3103B (montowany na płycie)
• Zakres częstotliwości: 950–2150 MHz
• Impedancja wejściowa: 75 Ω
  • Zasilanie LNB i polaryzacja:
  • Napięcie pionowe: 13 V DC
  • Napięcie poziome: 18 V DC
  • Maksymalny pobór prądu: 300 mA
  • Ton 22 kHz (±0,4 kHz, amplituda 0,6 V ±0,2 V)
• Zabezpieczenie przed przeciążeniem

Tuner DVB-T2

• Typ tunera: R850 (montowany na płycie)
  • Zakres częstotliwości:
  • 177,5-227,5 MHz
  • 474-858 MHz
• Impedancja wejściowa: 75 Ω
• Zasilanie aktywnej anteny: 5 V DC / 50 mA (max), zabezpieczenie przed przeciążeniem
• Obsługiwane modulacje:
  • 256QAM: -78,5 dBm do -8,75 dBm
  • 64QAM: -78,5 dBm do -8,75 dBm
  • 16QAM: -84,1 dBm do -8,75 dBm
  • QPSK: -90,3 dBm do -8,75 dBm
• Szerokość pasma: 5, 6, 7, 8 MHz oraz 1,7 MHz

Dekodowanie wideo

• Standardy:
  • MPEG2 (ISO/IEC 13818-2 MP@ML)
  • H.264 (MPEG4 part 10) Main/High Profile do poziomu 4.1
• MPEG-2 MP@HL
  • H.265/HEVC
• Proporcje obrazu: 4:3, 16:9
• Rozdzielczości wideo: 1920×1080, 1280×720, 720×480

Dekodowanie audio

• Standardy: MPEG-1 Layer I/II, PCM downmix, IEC958 SPDIF
• Tryby dźwięku: LEFT, RIGHT, STEREO, MONO
• Częstotliwości próbkowania: 32 kHz, 44,1 kHz, 48 kHz

Warunki środowiskowe

• Zasilanie: DC 12 V
- Maksymalny pobór mocy: ≤12 W
• Temperatura pracy: -5°C do 45°C
- Temperatura przechowywania: -40°C do 60°C
- Wilgotność: < 95%
• Certyfikacja: CE

Funkcje oprogramowania

• Obsługiwane formaty wideo (MPEG): MPEG1/2/4/H.264/VC-1/AVS/VP8/HEVC
  • Konwersja PAL/NTSC: Automatyczna
• Liczba kanałów: Do 2000 kanałów TV i radiowych

• Grupy ulubionych: 8 grup ulubionych

• Języki OSD: Wielojęzyczne menu ekranowe

• EPG: Obsługa do 7 dni informacji programowych
• Kolorowe OSD: 16-bitowe menu ekranowe
• Wyszukiwanie kanałów: Automatyczne lub ręczne
• Edycja kanałów: Ulubione, przenoszenie, blokowanie, zmiana nazwy, sortowanie
• Kontrola rodzicielska: Blokada wybranych kanałów
• Łatwe menu: Intuicyjny interfejs
• Aktualizacja oprogramowania: Przez port USB
• Ustawienia czasu: Automatyczne (GMT) lub ręczne, obsługa czasu letniego
• Timer: Automatyczne włączanie/wyłączanie według ustawień (różne opcje)
  • Napisy: DVB EN300743 i EBU
• Teletekst: DVB ETS300472 przez VBI lub OSD
• Zapamiętanie ostatniego kanału: Automatyczny powrót do ostatnio oglądanego kanału
• LCN: Obsługa logicznego numerowania kanałów
  • Gry: Tetris, Othello, Sudoku
• Obsługa dysków USB: FAT16/FAT32/FAT12
• Odtwarzacz multimedialny: MP3, JPEG, BMP, OGG
• Nagrywanie: Domyślnie 2 godziny (możliwość zmiany), obsługa napisów
• Zarządzanie plikami nagrań: Blokada, usuwanie, zmiana nazwy, podgląd, przegląd informacji o nagraniach
• Funkcje odtwarzania: Odtwarzanie/Pauza/Stop/Krok
• Timeshift: Przyspieszenie do przodu/do tyłu (2x/4x/8x/16x/24x), zwolnione tempo (1/2, 1/4, 1/8), tworzenie i przeskakiwanie do zakładek (Bookmark)

Konstrukcja mechaniczna

• Panel tylny
  • ANT IN: Złącze IEC (żeńskie)
  • LNB IN: Złącze F (żeńskie)
  • SPDIF: Gniazdo COAXIAL
  • LAN: RJ45 10/100M Ethernet
  • HD-OUT: HDMI 1.4 (19-pin, żeńskie)
  • SCART: CVBS, Audio L/R
  • POWER (zasilanie): Gniazdo zasilacza DC 12V
• Panel przedni
• Obudowa typu 9L
  • IR: Odbiornik podczerwieni 38 kHz
• Przyciski: Góra, Dół, Standby
• Wyświetlacz: 4-cyfrowy wyświetlacz 7-segmentowy (kolor zielony)
• Wymiary urządzenia: 170 mm (dł.) × 110 mm (szer.) × 34 mm (wys.)

Akcesoria

• Baterie 2 × 1,5 V AAA (do pilota)
• Instrukcja obsługi

Uproszczona deklaracja zgodności

Importer: Ferguson Sp. z o.o., ul. Dworska 1, 61-619 Poznań

Nazwa: Ariva 160 Combo

Typ urządzenia: Odbiornik telewizji satelitarnej i naziemnej

W/w produkt jest zgodny z dyrektywą Parlamentu Europejskiego i Rady

2014/53/UE z dnia 16 kwietnia 2014 r. w sprawie harmonizacji

ustawodawstw państw członkowskich dotyczących udostępniania na

rynku urządzeń radiowych i uchylającą dyrektywę 1999/5/WE. Pełna

Deklaracja Zgodności do pobrania na stronie:

https://ferguson-digital.eu/deklaracje-zgodnosci/
