FS2DM - Moduł Oświetleniowy ZigBee Ferguson - Bezpłatna instrukcja obsługi

Typ produktu	Moduł oświetlenia ZigBee
Model	FS2DM
Marka	Ferguson
Napięcie wejściowe/wyjściowe	100-240 V AC
Prąd wyjściowy (maks.)	1,8 A
Moc maksymalna (obciążenie żarowe/halogenowe HV)	400 W (230 V), 200 W (120 V)
Moc maksymalna (ściemnialne LED)	200 W (230 V), 100 W (120 V)
Moc maksymalna (sterowniki LED)	200 W (230 V), 100 W (120 V)
Moc maksymalna (halogenowe niskiego napięcia z transformatorem elektronicznym)	200 W (220 V), 100 W (110 V)
Wymiary	45,5 x 45 x 20,3 mm
Stopień ochrony	IP20
Częstotliwość	2,4 GHz
Protokół	ZigBee 3.0
Obsługa obciążeń	Rezystancyjne i pojemnościowe
Rodzaj ściemniania	Odcięcie fazy AC (zbocze opadające domyślnie, możliwość wyboru narastającego)
Zaciski	Śrubowe (L, N, Out, +A1, A2)
Kompatybilność	Uniwersalne bramki ZigBee, piloty ZigBee (Touchlink)
Maksymalna liczba pilotów	20 (Green Power), 30 (Touchlink w sieci)
Obsługa przełączników	Przyciskowy (domyślnie) lub włącz/wyłącz (konfigurowalny)
Bezpieczeństwo	Nie instalować pod napięciem, nie wystawiać na wilgoć
Gwarancja	2 lata (standard producenta)
Zgodność z normami	Dyrektywa RED 2014/53/UE

Często zadawane pytania - FS2DM Ferguson

Jak podłączyć ściemniacz FS2DM?

Podłącz przewód fazowy (L) i neutralny (N) do zacisków wejściowych, a wyjście (Out) do obciążenia. Przełącznik przyciskowy podłącz do zacisków +A1 i A2. Przed instalacją upewnij się, że zasilanie jest wyłączone. Szczegółowy schemat znajdziesz w instrukcji.

Jak sparować FS2DM z bramką ZigBee?

Upewnij się, że urządzenie jest zresetowane (przytrzymaj przycisk przez 10 sekund). Następnie z poziomu bramki wybierz opcję dodania urządzenia i włącz zasilanie ściemniacza. Kontrolka zamiga 5 razy, a po udanym sparowaniu zaświeci się stale.

Co zrobić, gdy ściemniacz nie reaguje?

Sprawdź, czy urządzenie jest zasilane (kontrolka powinna się świecić). Jeśli nie, wykonaj reset przytrzymując przycisk przez 10 sekund. Upewnij się, że obciążenie jest kompatybilne (ściemnialne LED/żarówki). Możesz też usunąć urządzenie z sieci i sparować ponownie.

Czy mogę użyć przełącznika ściennego zamiast przyciskowego?

Tak, ściemniacz obsługuje przełączniki włącz/wyłącz po odpowiedniej konfiguracji. Domyślnie jest ustawiony na przełącznik przyciskowy. Aby zmienić tryb, skontaktuj się z producentem lub skonfiguruj przez ustawienia fabryczne.

Jak zresetować FS2DM do ustawień fabrycznych?

Przytrzymaj przycisk 'Min. Set' przez 10 sekund, aż kontrolka zamiga 3 razy. Możesz też użyć pilota ZigBee w trybie resetowania Touchlink (w odległości do 10 cm). Po resecie urządzenie jest gotowe do ponownego parowania.

Jakie obciążenia mogę podłączyć?

Ściemniacz obsługuje ściemnialne lampy LED (max 200 W przy 230 V), żarówki i halogeny HV (max 400 W), sterowniki LED (max 200 W) oraz halogeny niskiego napięcia z transformatorem elektronicznym (max 200 W). Nie używaj z transformatorami ferromagnetycznymi.

Czy można sterować FS2DM pilotem bez bramki?

Tak, dzięki funkcji Touchlink możesz sparować urządzenie bezpośrednio z kompatybilnym pilotem ZigBee (bez koordynatora). Umieść pilot w odległości do 10 cm i aktywuj Touchlink. Urządzenie może łączyć się z maks. 1 pilotem w trybie bez sieci.

Jak ustawić minimalną jasność?

Ściemnij światło do pożądanego poziomu (np. 10%), a następnie naciśnij i przytrzymaj przycisk 'Min. Set', aż zaświeci się miganie. Minimalna jasność zostanie zapisana. Aby usunąć ustawienie, ustaw jasność na 100% i ponownie przytrzymaj przycisk.

Dlaczego światło migocze przy ściemnianiu?

Migotanie może wynikać z niekompatybilnego obciążenia (np. LED o niskiej mocy) lub zbyt niskiego poziomu minimalnej jasności. Spróbuj podnieść minimalną jasność (ustaw powyżej 5%) lub wymień żarówkę na inną ściemnialną. Niektóre sterowniki LED wymagają wyższego obciążenia.

Jak przeprowadzić aktualizację oprogramowania (OTA)?

Urządzenie automatycznie sprawdza aktualizacje co 10 minut, jeśli jest sparowane z bramką ZigBee. Aktualizacja pobierana jest z kontrolera. Upewnij się, że bramka ma dostęp do internetu. Nie wyłączaj zasilania podczas aktualizacji.

INSTRUKCJA OBSŁUGI FS2DM Ferguson

Ściemniacz ZigBee z funkcją odcięcia fazy AC FS2DM

zigbee

€

©

RoH IMPLI

Ważne: Przed instalacją należy przeczytać wszystkie instrukcje

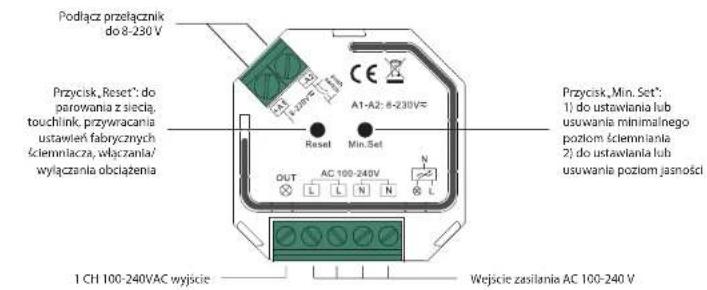

Wprowadzenie do funkcji

Dane produktu

Napięcie wejściowe Napiecie wyjściowe Prąd wyjściowy Wymiary
100-240VAC 100-240VAC 1.8A max 45,5x45x20,3mm

Kompatybilne typy obciążení
Symbol obciążenia Typ obciążenia Maksymalne obciążenie Uwagi
	Ściemnialne lampy LED	200W @ 230V100W @ 120V	Ze względu na różnorodność konstrukcji lamp LED, maksymalna liczba lamp LED jest dodatkowo zależna od współczynnika mocy, który uzyskuje się po podłączeniu do ściemniacza.
	Ściemnialne sterowniki LED	200W @ 230V100W @ 120V	Maksymalna dozwolona liczba sterowników wynosi 200 W, podzielona przez moc znamionową sterownika.
	Oświetlenie żarowe,Lampy halogenowe HV	400W @ 230V200W @ 120V
	Oświetlenie halogenowe niskiego napięcia z transformatorami elektronicznymi	200W @ 220V100W @ 110V

• Ściemniacz ZigBee z funkcją odcięcia fazy AC oparty na najnowszym protokole ZigBee 3.0
• Szeroki zakres napięcia wejściowego i wyjściowego 100-240 V AC
• Obsługuje obciążenia rezystancyjne i pojemnościowe
  • 1 kanał wyjściowy, do 400 W
• Wejście i wyjście z zaciskami śrubowymi, bezpieczne i niezawodne
• Dostępne są wersje z narastającym i opadającym zboczem do wyboru, domyślne ustawienie fabryczne to zbocze opadające
• Umożliwia sterowanie włączaniem/wyłączaniem i intensywnością światła podłączonego ściemnialnego triaka LED lub sterownika LED
• Urządzenie końcowe ZigBee obsługujące uruchomienie Touchlink
• Można sparować bezpośrednio ze zgodnym pilotem ZigBee przez Touchlink bez koordynatora
• Obsługuje samoformującą się sieć ZigBee bez koordynatora i dodaje inne urządzenia do sieci
• Obsługuje tryb wyszukiwania i łączenia w celu powiązania pilota ZigBee
• Obsługuje zieloną energię ZigBee i może łączyć maks. 20 pilotów Zig
• Kompatybilne z uniwersalnymi bramkami ZigBee
• Mogą być sterowane za pomocą uniwersalnego przełącznika jednoprzewodowego z wejściem 8-230 V
• Miniaturowy rozmiar, łatwy do zainstalowania w standardowej puszce ściennej 86*86 mm
• Częstotliwość: 2,4 GHz
• Stopień wodoodporności: IP20

Bezpieczeństwo i ostrzeżenia

- NIE instaluj, gdy urządzenie jest podłączone do zasilania.

- NIE wystawiaj urządzenia na działanie wilgoci.

Urządzenie obsługuje następujące klastry ZigBee:

Klastry wejściowe

- 0x0000: Podstawowe - 0x0003: Identyfikacja - 0x0004: Grupy - 0x0005: Sceny

- 0x0006: Włącz/wyłącz - 0x0008: Kontrola poziomu - 0x0b05: Diagnostyka

Klastry wyjściowe

• 0x0019: OTA

Obstuga

1. Prawidłowo wykonaj okablowanie zgodnie ze schematem połączeń.
2. To urządzenie ZigBee jest bezprzewodowym odbiornikiem, który komunikuje się z różnymi systemami kompatybilnymi z ZigBee. Odbiornik ten odbiera i jest kontrolowany przez bezprzewodowe sygnały radiowe z kompatybilnego systemu ZigBee.
3. Parowanie sieci Zigbee za pośrednictwem koordynatora lub centralki (dodanej do sieci Zigbee)
   Krok 1: Usuń urządzenie z poprzedniej sieci ZigBee, jeśli zostało już do nie dodane - nie powiedzie się. Zapoznaj się z częścią „Ręczne przywracanie ustawień fabrycznych”.
   Krok 2: Z poziomu kontrolera ZigBee lub interfejsu centralki wybierz opcję dodania urządzenia oświetleniowego i przejdź do trybu parowania zgodnie z instrukcjami kontrolera. Zgodnie z instrukcjami kontrolera.

Krok 4: Podłączona kontrolka zamiga 5 razy, a następnie zaświeci się na stałe. Urządzenie pojawi się w menu kontrolera i może być kontrolowane przez kontroler lub interfejs centralki.

Krok 3: włącz urządzenie, zostanie ono ustawione w tryb parowania sieciowego (kontrolka połączenia mignie dwa razy powoli), tryb parowania sieci będzie trwał do momentu dodania urządzenia do sieci ZigBee.

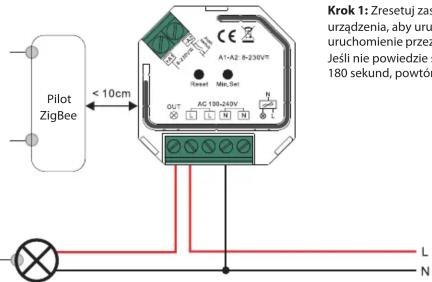

4. TouchLink do pilota Zigbee

Krok 2: Umieść pilota lub panel dotykowy w odległości 10 cm od urządzenia oświetleniowego.

Krok 3: Ustaw pilota lub panel dotykowy na uruchomienie Touchlink, zapoznaj się z odpowiednią instrukcją obsługi pilota lub panelu dotykowego, aby dowiedzieć się, jak to zrobić.

Krok 4: Powinno pojawić się wskazanie na pilocie o pomyślnym połączenia, kontrolka połączenia zamiga dwukrotnie.

Uwaga:

1. Bezpośredni TouchLink (oba nie dodane do sieci ZigBee), każde urządzenie może łączyć się z 1 pilotem.
2. TouchLink po dodaniu obu do sieci ZigBee, każde urządzenie może łączyć się z maks. 30 pilotami.
3. Aby sterować zarówno bramką, jak i pilotem, najpierw dodaj pilota i urządzenie do sieci, a następnie TouchLink.

4. Po połączeniu TouchLink, urządzenie może być sterowane za pomocą połączonych pilotów.

5. Usunięcie z sieci Zigbee przez interfejs koordynatora lub centralki

   Z poziomu kontrolera ZigBee lub centralki wybrać opcję usunięcia lub zresetowania zgodnie z instrukcją. Kontrolka mignie 3 razy, aby wskazać pomyślne zresetowanie.

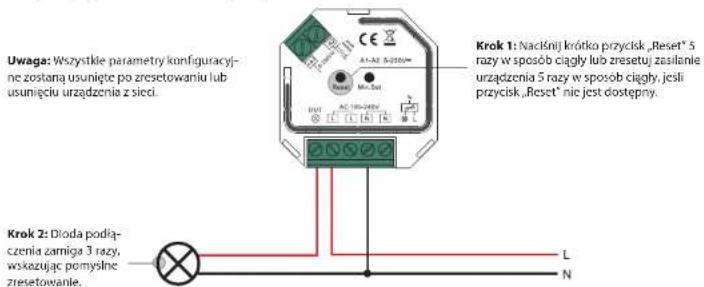

6. Ręczne przywracanie ustawień fabrycznych

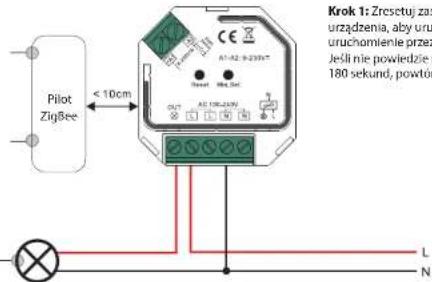

7. Przywracanie ustawień fabrycznych za pomocą pilota Zigbee (reset dotykowy)

Uwaga: Upewnij się, że urządzenie zostało już dodane do sieci, pilot został dodany do tej samej sieci lub nie został dodany do żadnej sieci.

Krok 2: Umieść pilota lub panel dotykowy w odległości 10 cm od urządzenia.

Krok 3: Ustaw pilota lub panel dotykowy w procedurę resetowania dotykowego. Aby zresetować urządzenie, zapoznaj się z instrukcją pilota lub panelu dotykowego aby dowiedzieć się, jak to zrobić.

Krok 4: Na pilocie powinna pojawić się informacja, a kontrolka zamiga 3 razy, co oznacza pomyślne zresetowanie.

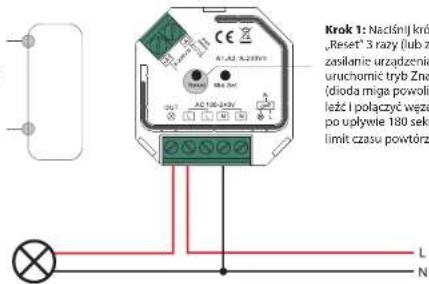

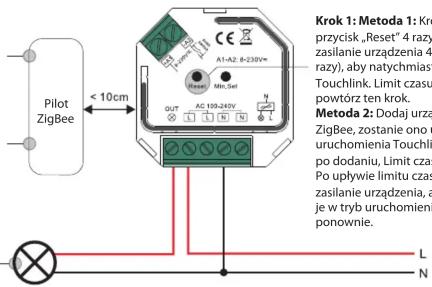

8. Tryb Znajdź i połącz

Uwaga: Upewnij się, że urządzenie i pilot zostały już dodane do tej samej sieci ZigBee.

Krok 2: Ustaw pilota lub panel dotykowy (węzeł docelowy) w tryb wyszukiwania i łączenia oraz włącz wyszukiwanie i łączenie inicjatora, zapoznaj się z odpowiednią instrukcją obsługi pilota lub panelu dotyko-wego.

Krok 3: Na pilocie lub panelu dotykowym powinno pojawić się wskazanie, że połączenie zakończyło się sukcesem.

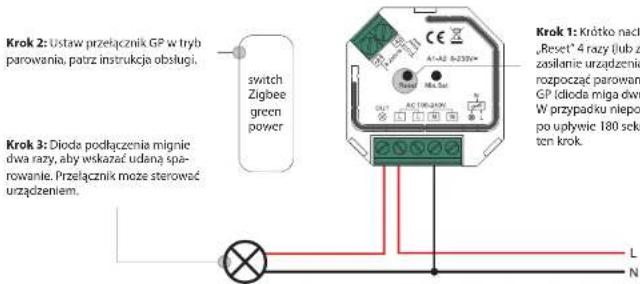

1. Parowanie ze switchem ZigBee green power


Uwaga: Każde urządzenie może nauczyć się maks. 20 przełączników GP ZigBee.

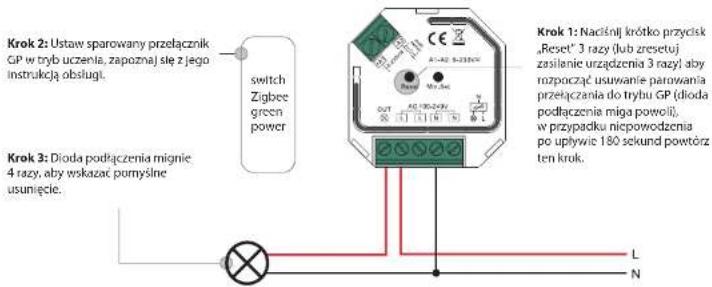

1. Usuwanie parowania przełącznika ZeegBee GP

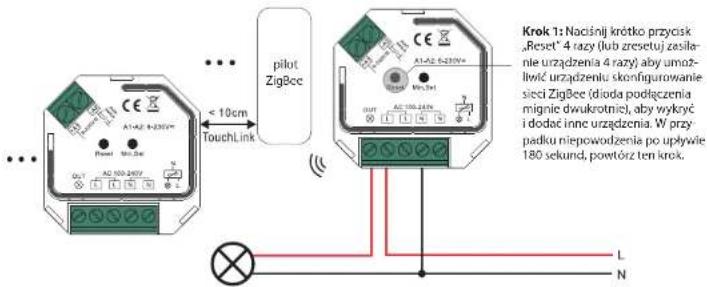

1. Konfiguracja sieci ZigBee i dodawanie innych urządzeń do sieci (nie jest wymagany koordynator)


Krok 2: Ustaw inne urządzenie, pilota lub panel dotykowy w tryb parowania sieciowego i sparuj je z siecią zgodnie ich instrukcje obsługi.
Krok 3: Sparuj więcej urządzeń i pilotów z siecią, zapoznaj się z ich instrukcjami obsługi.
Krok 4: Powiąż dodane urządzenia i piloty przez Touchlink, aby urządzenia mogły być sterowane przez piloty. Zapoznaj się z ich instrukcjami obsługi.

Uwaga:

1. Każde dodane urządzenie może być połączone i sterowane przez maks. 30 dodanych pilotów.
2. Każdy dodany pilot może łączyć i sterować maks. 30 dodanymi urządzeniami.

12. OTA

Urządzenie obsługuje aktualizację oprogramowania układowego przez OTA i automatycznie pobiera nowe oprogramowanie układowe z kontrolera ZigBee lub centralki co 10 minut.

13. Ustawienie minimalnej jasności:

Dostosuj jasność do żadanego poziomu za pomocą koncentratora ZigBee, interfejsu kontrolera lub pilota, a następnie naciśnij i przytrzymaj przycisk „Min. Set”, aż podłączone światło zacznie migać, minimalny poziom ściemniania zostanie ustawiony pomysłnie, a następnie podłączone obciążenie może być ściemniane tylko w zakresie od tej jasności do 100% jasności. Zakres ściemniania tego ściemniacza wynosi 1%-100%, ale niektóre typy obciążen mogą migotać, gdy są przyciemnione do 1%, a zatem minimalna jasność powinna być wyższa niż 1%, aby uniknąć migotania podczas procesu ściemniania.

14. Usuń minimalną jasność:

Ustaw jasność na 100% z poziomu koncentratora ZigBee, interfejsu kontrolera lub pilota, a następnie naciśnij i przytrzymaj przycisk „Min. Set” na ściemniaczu, aż podłączone światło zacznie migać, co oznacza, że minimalna jasność została pomyślnie usunięta.

15. Ustawianie jasności startowej

Krok 1: dostosuj jasność podłączonego obciążenia do żadanego poziomu w zakresie 1%-50%.

Krok 2: kliknij dwukrotnie przycisk „Min. set”, aby ustawić jasność wyregulowaną w kroku 1 jako jasność startową do jasności startowej po każdym włączeniu.

Uwaga: funkcja ustawiania jasności startowej ma na celu uniknięcie zjawiska, w którym niektóre ściemnialne sterowniki LED mogą się nie włączyć po ustawieniu bardzo niskiego poziomu jasności. Po ustawieniu jasności startowej, jeśli jasność startowa jest wyższa niż jasność przed wyłączeniem, sterownik najpierw przedjezdie do jasności startowej po włączeniu, a następnie spadnie do wartości przed wyłączeniem. Jeśli jasność początkowa jest niższa niż jasność przed wyłączeniem, sterownik przedjezdie bezpośrednio do poziomu jasności przed wyłączeniem.

16. Usuwanie jasności startowej

Krok 1: Ustaw jasność podłączonego obciążenia na 0%.

Krok 2: kliknij dwukrotnie przycisk „Min. set”, aby usunąć wcześniej ustawioną jasność startową.

17. Sterowanie za pomocą przełącznika przyciskowego:

Po podłączeniu przełącznika przyciskowego, kliknij przełącznik przyciskowy, aby włączyć/wyłączyć, naciśnij i przytrzymaj, aby zwiększyć/zmniejszyć intensywność światła.

Schemat połączeń

Uwagi do schematu:

• L - zacisk przewodu pod napięciem
• N - zacisk przewodu neutralnego
- Out - zacisk wyjściowy ściemniacza (sterujący podłączonym źródłem światła)
• +A1 - zacisk do przełącznika przyciskowego
- -A2 - zacisk do uziemienia przełącznika podłączonego do ściemniacza

Obsługiwane typy przełączników:

Typy przełączników obsługiwane przez to urządzenie można skonfigurować za pomocą ustawień fabrycznych:

1. Przełącznik przyciskowy (domyślne ustawienie fabryczne)
2. Przełącznik włączania/wyłączania (można skonfigurować za pomocą ustawień fabrycznych na żądanie)

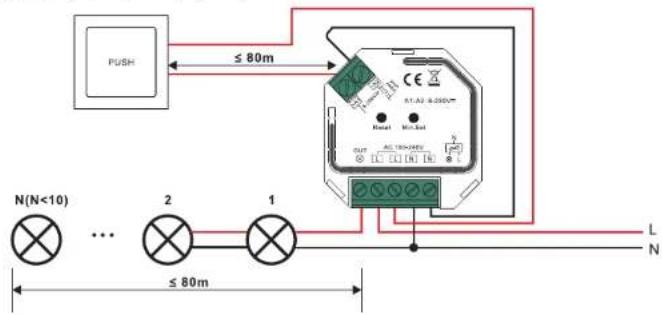

1) Z pojedynczym przełącznikiem przyciskowym

Uwaga:

1. Maksymalna dopuszczalna liczba równolegle podłączonych sterowników lub opraw oświetleniowych musi być mniejsza niż 10, w przeciwnym razie ściemniacz może ulec uszkodzeniu z powodu wysokiego prądu rozruchowego w chwili uruchomienia.
2. Maksymalna dopuszczalna długość kabla od ściemniacza do podłączonych sterowników lub opraw oświetleniowych nie może być dłuższa niż 80 metrów.
3. Maksymalna dopuszczalna długość kabla od przełączników przyciskowych do ściemniacza nie może być dłuższa niż 80 metrów.

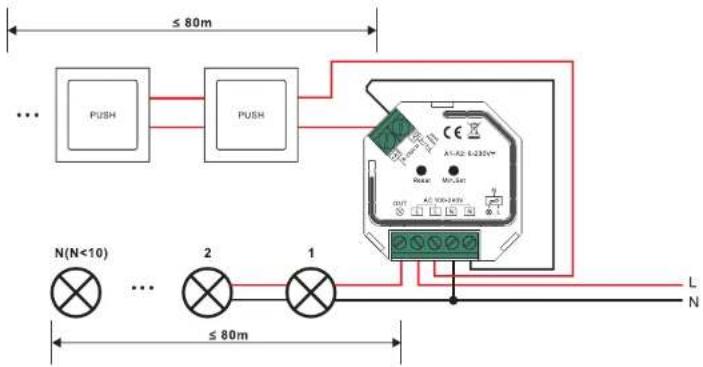

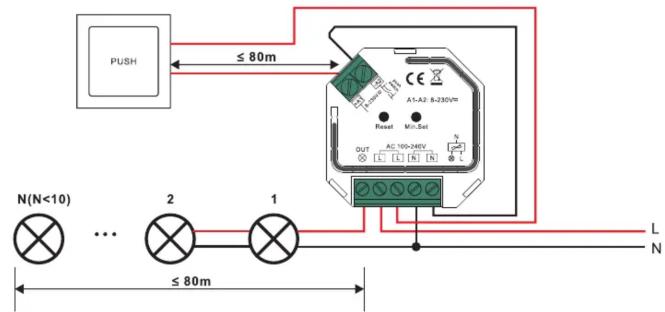

2) Z wieloma przełącznikami przyciskowymi dla wielu punktów sterowania

Uwaga:

1. Maksymalna dopuszczalna liczba równolegle podłączonych sterowników lub opraw oświetleniowych musi być mniejsza niż 10, w przeciwnym razie ściemniacz może zostać uszkodzony z powodu wysokiego prądu rozruchowego w momencie uruchomienia.
2. Maksymalna dopuszczalna długość kabla od ściemniacza do podłączonych sterowników lub opraw oświetleniowych nie może być dłuższa niż 80 metrów.
3. Maksymalna dopuszczalna długość kabla od przełączników przyciskowych do ściemniacza nie może być dłuższa niż 80 metrów. Sterowanie w ściemniaczu odbywa się zboczem opadającym. Zapoznaj się z instrukcją obsługi podłączanego oświetlenia lub skonsultuj się z jego dostawcą.

Wymiary urządzenia

Uproszczona deklaracja zgodności

Importer: Ferguson Sp. z o.o., ul. Dworska 1, 61-619 Poznań

Nazwa: Ściemniacz ZigBee z funkcją odcięcia fazy AC FS2DM

Typ urządzenia: Ściemniacz dopuszkowy

W/w produkt jest zgodny z dyrektywą Parlamentu Europejskiego i Rady 2014/53/UE z dnia 16

kwietnia 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich dotyczących udostępniania na rynku urządzeń radiowych i uchylającą dyrektywę 1999/5/WE.

Pełna Deklaracja Zgodności do pobrania na stronie: https://ferguson-digital.eu/deklaracje-zgodnosci/
