FS2WDM - ściemniacz Ferguson - Bezpłatna instrukcja obsługi

Typ produktu	Ściemniacz
Marka	Ferguson
Model	FS2WDM
Napięcie zasilania	230 V AC, 50 Hz
Maksymalne obciążenie	400 W (żarówki), 100 W (LED)
Rodzaj ściemniania	Ściemnianie fazowe (odcięcie tylnej krawędzi)
Sposób montażu	Podtynkowy (w puszce)
Wymiary (wys. x szer. x gł.)	80 x 80 x 40 mm
Waga	0,15 kg
Materiał	Tworzywo sztuczne
Kolor	Biały
Klasa ochronności	IP20
Certyfikaty	CE
Funkcje	Płynne ściemnianie, funkcja pamięci, miękki start, zabezpieczenie przed przeciążeniem
Konserwacja i czyszczenie	Przecierać suchą lub lekko wilgotną szmatką; nie używać rozpuszczalników
Bezpieczeństwo	Instalacja tylko przez wykwalifikowanego elektryka; odłączyć zasilanie przed pracami
Części zamienne i naprawy	Brak części wymienianych przez użytkownika; w razie awarii wymienić urządzenie
Informacje ogólne	Do użytku wewnętrznego; nie jest przeznaczony do silników ani obciążeń indukcyjnych

Często zadawane pytania - FS2WDM Ferguson

Jak prawidłowo zainstalować ściemniacz Ferguson FS2WDM?

Przed instalacją wyłącz zasilanie w obwodzie. Podłącz przewody zgodnie ze schematem: L (faza), N (neutralny) i obciążenie. Jeśli nie masz doświadczenia, skorzystaj z usług wykwalifikowanego elektryka.

Czy ściemniacz Ferguson FS2WDM jest kompatybilny z żarówkami LED?

Tak, ale tylko z żarówkami LED oznaczonymi jako przeznaczone do ściemniania. Maksymalne obciążenie LED wynosi 100 W. Używanie niekompatybilnych żarówek może powodować migotanie.

Dlaczego moje światła migoczą po podłączeniu ściemniacza?

Migotanie może być spowodowane niekompatybilnymi żarówkami LED, przeciążeniem lub luźnymi połączeniami. Sprawdź, czy używasz żarówek przeznaczonych do ściemniania i czy obciążenie nie przekracza wartości maksymalnej.

Czy potrzebuję przewodu neutralnego do ściemniacza FS2WDM?

Tak, ściemniacz Ferguson FS2WDM wymaga przewodu neutralnego (N) do prawidłowego działania. Upewnij się, że w puszce jest dostępny przewód neutralny.

Jaka jest maksymalna moc obciążenia dla żarówek tradycyjnych?

Maksymalne obciążenie dla żarówek tradycyjnych (incandescent) wynosi 400 W. Nie przekraczaj tej wartości, aby uniknąć uszkodzenia ściemniacza.

Czy mogę używać ściemniacza z lampami halogenowymi?

Tak, ściemniacz jest kompatybilny z lampami halogenowymi 230 V. Dla transformatorów elektronicznych upewnij się, że są one przeznaczone do ściemniania.

Jak wyczyścić ściemniacz Ferguson FS2WDM?

Przed czyszczeniem wyłącz zasilanie. Użyj suchej lub lekko wilgotnej szmatki. Nie stosuj środków chemicznych ani ściernych, ponieważ mogą uszkodzić powierzchnię.

Czy ściemniacz ma funkcję pamięci ostatniego poziomu światła?

Tak, Ferguson FS2WDM wyposażony jest w funkcję pamięci. Po wyłączeniu i ponownym włączeniu oświetlenie wróci do ostatnio ustawionego poziomu.

Jaka jest gwarancja na ściemniacz Ferguson FS2WDM?

Standardowa gwarancja wynosi 2 lata. Aby skorzystać z gwarancji, zachowaj dowód zakupu. Gwarancja nie obejmuje uszkodzeń spowodowanych nieprawidłową instalacją.

Czy mogę podłączyć ściemniacz do wentylatora sufitowego?

Nie, ściemniacz Ferguson FS2WDM jest przeznaczony wyłącznie do oświetlenia. Podłączenie do silnika wentylatora może spowodować uszkodzenie urządzenia i ryzyko pożaru.

INSTRUKCJA OBSŁUGI FS2WDM Ferguson

Czteropunktowy ścienny ściemniacz ZigBee FS2WDM

Ważne: Przed instalocją należy przeczytać wszystkie instrukcje

Wprowadzenie do funkcji

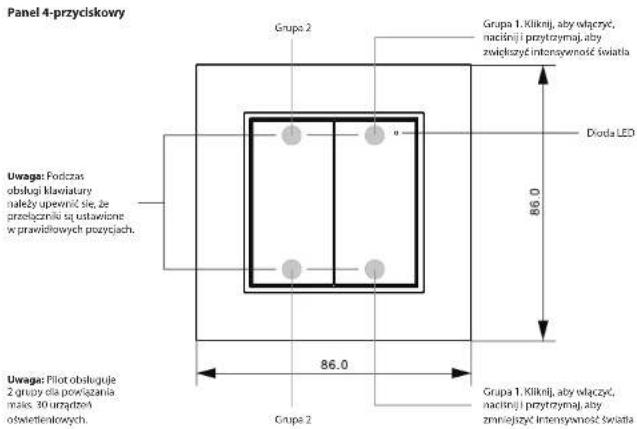

Panel 4-przyciskowy Grupa 2 Grupa 1. Kliknij, aby włączyć, naciśnji przytrzymaj, aby zwiększyć intensywność światła Dioda LED Uwaga: Podczas obstugi kawiatury należy uporemić się, że przełączniką są ustawione w prawicłowych pozycjach. 86.0 Uwaga: Pilot obsługuje 2 grupy dla powiązania max. 30 urządzeń oswietleniowych. Grupa 2 Grupa 1. Kliknij, aby włączyć, naciśnji przytrzymaj, aby zmniejszyć intensywność światła

Możliwość wymiany na panel przedni z 8 klawiszami (panel przedni kupowany osobno jako część zamienna)

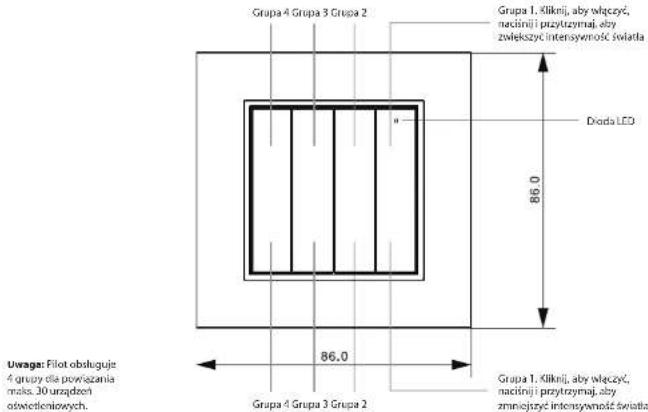

Grupa 4 Grupa 3 Grupa 2 Grupa 1. Kliknij, aby włączyć, naciniji przytrzyjmaj, aby zwiększyć intensywność światła Droda LED 86.0 Uwaga: Filot obsługuje 4 grupy dla powłeczania maks. 30 urządzeń obwietcieniowych. 86.0 Grupa 4 Grupa 3 Grupa 2 Grupa 1. Kliknij, aby włączyć, naciniji przytrzyjmaj, aby zmniejszyć intensywność światła

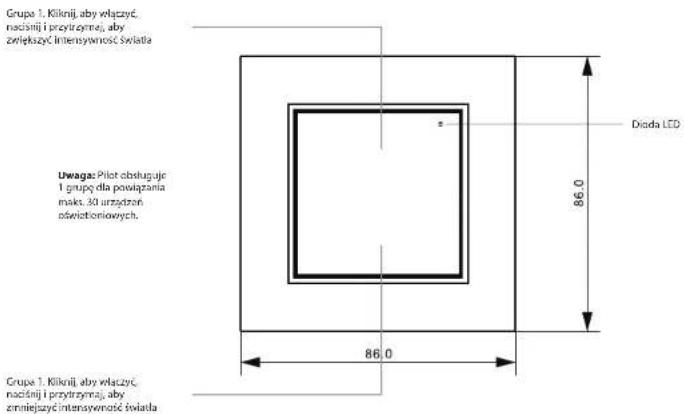

Możliwość wymiany na panel przedni z 2 klawiszami (panel przedni kupowany osobno jako część zamienna)

Grupa 1. Kiknij, aby włączyć, nacijnii i przycyjnej, aby żełączyć Intensywność Światą Uwaga: Pilot obstuguje 1 grupę dla powiązania maks. 30 urządzeń pówictionowych. Grupa 1. Kiknij, aby włączyć, nacijnii i przycyjnej, aby zemniejszyć intensywność łowiada 86.0 86.0 Dioda LED

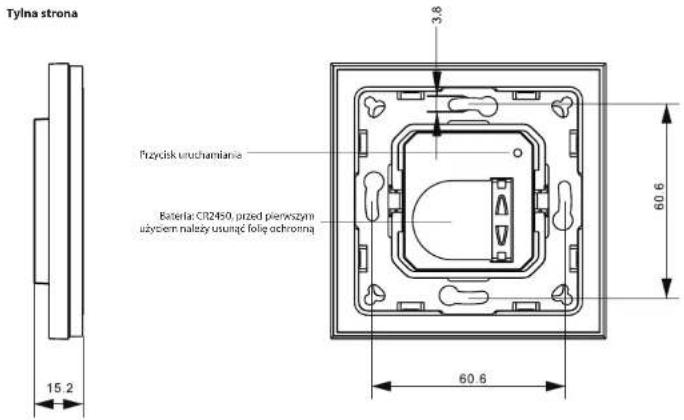

Tylna strona Przycisk uruchamianie Bateriać CR2450, przed pierwszym użyciem należy usunąć folię ochromą 3,6 60,6 15,2 60,6

Cechy produktu

• Pilot przyciemniania ZigBee oparty na ZigBee 3.0
• Umożliwia sterowanie jednokolorowymi urządzeniami oświetleniowymi
• Pilot zasilany bateryjnie o niskim zużyciu energii
• Umożliwia parowanie urządzeń oświetleniowych Zigbee poprzez uruchomienie touchlink bez koordynatora
• Obsługuje tryb wyszukiwania i łączenia w celu sparowania z urządzeniami oświetlenlowymi ZigBee
• Obsługuje 2 grupy do powlązania maks. 30 urządzeń oświetleniowych

• Globalne działanie w paśmie 2,4 GHz
+ Zasięg transmisji do 30 m
• Kompatybilność z uniwersalnymi produktami ZigBee Gateway
+ Kompatybilny z uniwersalnymi jednokolorowymi urządzeniami oświetlenlowymi ZigBee
- Panel przedni można zastąpić panelem z 8 lub 2 przyciskami

Dane produktu

Częstotliwość pracy 2.4GHz
Zasięg transmisji (otwarta przestrzeń)	30m
Zasilanie 3VDC (CR2450)
Temperatura pracy 0-40°C
Wilgotność względna 8% do 80%
Zakres sciemniania 0.1%-100%
Wymiary 86.0x86.0x15.2mm
Typ ochrony IP20

Funkcje ZigBee obsługiwane przez tego pilota są następujące:

Funkcje wejściowe:

- Podstawowe - Konfiguracja zasilania - Identyfikacja - Diagnostyka

Funkcje wyjściowe:

- Identyfikacja - Grupa - Włączanie/wyłączanie - Kontrola poziomu - OTA

Bezpieczeństwo i ostrzeżenia

• To urządzenie zawiera guzikową batenę litową, którą należy odpowiednio przechowywać i utylizować.
• NIE wystawiaj urządzenia na działanie wilgoci.
- Nie polykaj baterii (ryzyko poparzenia chemicznego)
- Ten produkt zawiera baterię pastylkową/ guzikową. Połknięcie baterii pastylkowej/ guzikowej może spowodować powazne
oparzenia wewnętrzne w ciągu zaledwie 2 godzin i doprowadzić do śmierci
- Nowe i zużyte baterie należy przechowywać z dala od dzieci.
- Jeśli komora baterii nie zamyka się bezpiecznie, należy zaprzestać używania produktu i trzymać go z dala od dzieci.
- Jeśli uważasz, że baterie mogły zostać połknięte lub umieszczone w jakiejkolwiek części ciała, poszukaj natychmiastowej pomo-
cy medycznej.

Działanie

1. Ten pilot ZigBee Dlm jest bezprzewodowym nadajnikiem, który komunikuje się z różnymi kompatybilnymi systemami ZigBee. Nadajnik wysyła bezprzewodowe sygnały radiowe, które służą do zdalnego sterowania kompatybilnym systemem.
2. Ten pilot ZigBee obsługi 2 grupy do powiązania maks. 30 urządzeń oświetleniowych i umożliwia sterowanie jednokolorowymi urządzeniami oświetleniowymi ZigBee.

3. Parowanie sieci ZigBee za pośrednictwem koordynatora lub centralki (dodanych do sieci Zigbee)

Krok 1: Usuń pilota z poprzednicj sieci ZigBee, jeśli został już do niej dodany, w przechnym razle parowanie nie powiedzie się. Zapoznaj się z częścią „Ręczne przywracanie ustawieri fabrycznych”.

Krok 3: Krótko naciśnij przycisk uruchamlania S razy.

Krok 2: Z pozioma kontrolera Zigboa lub interlejsa koncentratora wybierz opcje aby dodać urządzenie lub akcesorium i przejić do trybu parowania zgodnie z instrukcjami kontrolera.

Krok 4: Dioda LED miga co 1 sekundę. Następnie wskaznik mignie szybko 5 razy, co oznacza pomyślne sparowania. Po przekroczeniu czasu 20 sekund, jeśli nie ma połączenia, powtórz czynność.

Uwaga:

1. Po pomyslnym sparowaniu informacje o pilocie pojawia się na interfejsie kontrolera lub centralki.
2. W przypadku parowania z niektórychi centralkami ZigBee na interfejsie koncentratora nie pojawia się zadne zdalne informacje.

4. TouchLink do urządzenia oświetleniowego Zigbee

Krok 1: Ustaw urządzenie oświetleniowa Zigbee, aby rozpocząć uruchamianie TouchLink, zapoznaj się z jego instrukcją, aby dowiedzieć się, jak to zrobić.

Krok 3: Krótko naciśnij przycisk ON grupy 1/2, aby wybrać grupą, z którą chcesz sparawać urządzenie,

Krok 4: Nacisnij krótko przycisk uruchamlania 2 razy, aby rozpocząć uruchamianie pilota TouchLink.

Krok 5: Wskaznik LED miga szyoko przez 3 sekundy, a następnie miga 6 razy powoli, wskazując pomyślne sparowanie z urządzeniem. Dłoda urządzenia mignie dwukrotnie.

Uwaga:

1. Bezpośredni TouchLink (oba nie dodane do sieci ZigBee), należy najpierw przyorócić ustawienia fabryczne zarówno pilota, jaki urządzenia, każdy pilot może łącząc się z maks. 30 urządzeniami. Upewnij się, że pierwsze połączone urządzenie jest zawsze włączone podczas łączenia pilota z drugim i większą liczbą urządzeń.
2. TouchLink po dodaniu obu do sieci Zigbee, każde urządzenie może łączyć się z maks. 30 pilotami.
3. Aby sterować zarówno pilotem, jak i centralką, najpierw dodąj pilota i urządzenie do sieci, a następnie TouchLink. Po dodaniu TouchLink, urządzenie może być sterowane za pomocą połączonych pilotów i centralką Zigbee.

5. Usuwanie z sieci ZigBee przez interfejs koordynatora lub centralki

Z poziomu kontrolera Zigbee lub intertejsu centralki wyblerz opcje usunięcia lub zresetowania piota zgodnie z instrukciami, dioda mignie szybko 3 razy, wskazując pomysline usunięcie.

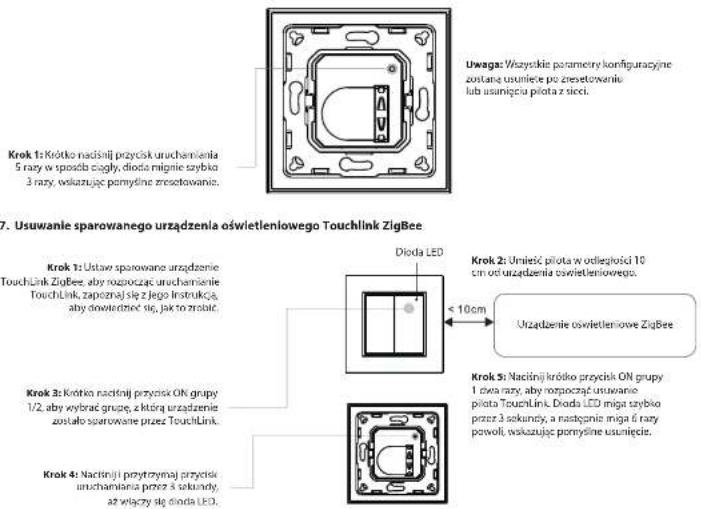

1. Ręczne przywracanie ustawień fabrycznych


Uwaga: Wzyskiek parametry korfiguracyjne zostane usuniele po zersetowaniu lub usunięcu piota z sieci. 7. Usuwanie sparowanego urządzenia oświetleniowego Touchlink ZigBee Krok 1: Krótko nadsinii przycisk uruchamiento 5 razy w sposób ciągły, dioda mignie szybko 3 razy, wskazując pomydne zresotowanie. Krok 2: Umieść piota w odległości 10 cm od urządzenia oświetleniowego. Dioda LED < 10cm Urządzenie oświetleniowe ZigBee Krok 3: Nacitinji krótko przycisk ON grupy 1 zwa razy, aby rozpocząć usuwanie piota TouchLink. Dioda LED miga szybko przez 3 sekundy, a następnie miga 6 razy powoli, wokazując pomyślne usunięcie. Krok 4: Nacitinji i przyrzymaj przycisk uruchamiento przez 3 sekundy, aż włączy się dioda LED.

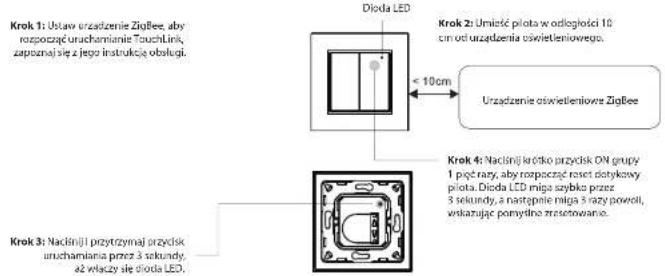

1. Przywracanie ustawień fabrycznych urządzenia oświetleniowego (reset dotykowy)
   Uwaga: urządzenie powinno być dodane do sieci, pilot dodany do tej samej sieci lub nie dodany do żadnej sieci.


Krok 1: Ustaw urządzenie ZigBee, aby rozpozycąć urachamianie TouchLink, zaproznaj się z jego instrukcję obsługi. Dioda LED Krok 2: Umiziść piota w odlegióstoł 10 cm od urządzenia oświetleniowego. < 10cm Urządzenie oświetleniowe ZigBee Krok 3: Naclinji przytrzymaj przydsk unachamiania przez 3 sekundy, aż włączy się dioda LED. Krok 4: Naclinji krótko przydsk ON grupy 1 pięć razy, aby rozpozycąć reset dotykowy piota. Dioda LED miga szybka przez 3 sekundy, a następnie mığa 5 razy powoli, voklazujące pomydne zrzesztowanie.

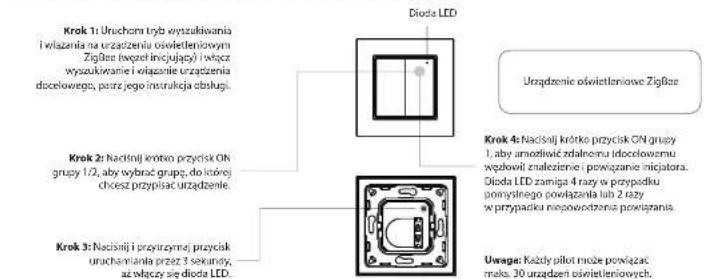

1. Znajdź i powiąż urządzenie oświetleniowe ZigBee
   Uwaga: Upewnij się, że urządzenie i pilot są już dodane do tej samej sieci ZigBee.


Krok 1: Uruchom tryb wyszukiwania i trolazania na urożdzenia oświetleniowym ZigBze (wrazę incujiangy) wąȩcz wyszukiwania i orlanje urożdzenia docelowego, porzȩgo instrukcja obstugi. Krok 2: Nacitnji krotko przytisk ON grupy 1/2, aby wyrzać grupy, do itoryej chocz przypić urożdzenie. Krok 3: Nacitnji i przytrzyjnej przytisk urachaniaria przy 3 sekundy, az wyczy są dioda LED. Dioda LED Urzȩdnienie oświetleniowe ZigBze Krok 4: Nacitnji krótko przytisk ON grupy 1, aby umodnić zdańcenu i ddocelowemu wypłowii szlezieme i powzȩzane inijatora. Dioda LED zamiga 4 razy w przypadku pomytnégo powzȩzana lub 2 razy w przypadku niepawodzenia powzȩzane. Uwaga: Kandy pilot są poźwać maks. 30 urożdzeni oświetleniowych.

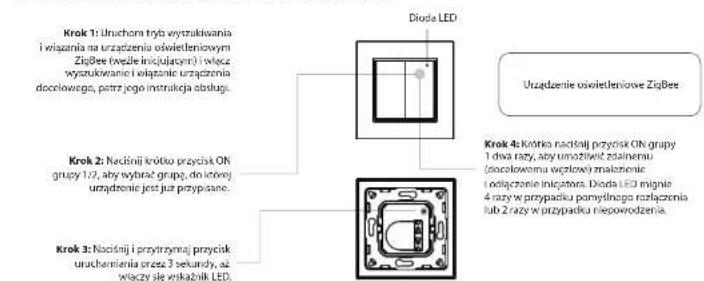

1. Znajdowanie i odłączanie urządzenia oświetleniowego ZigBee


Krok 1: Uruchom tryb wyznukiwania i wizsania na uzrądzenia oświetleniowym ZigBee (wźde inikulatory) i wicą wyznukiwanie i wiatronic uzrądzenia docniowego, potrzegego instrukcja obsługi. Krok 2: Niedinii krótko przycisk ON grupy 1/2, aby wybrać grupą, do ichowej uzrądzenie jest już przypisane. Krok 3: Nocindii i przytrzyjmaj przycisk uruchemienia przez 3 sekundy, są wicąsy się wskaźnik LED. Diode LED Uzprądzenie oświetleniowe ZigBee Krok 4: Kółtku podkali przycisk ON grupy 1 dwa razy, aby umożliwiaż zasilenu (nocokowczna wyzłowa) rozłożenie odłączenie inikatora. Diode LED migna 4 razy w przypadku pomyślnego rozłączenia lub 2 razy w przypadku niepowrodzenia.

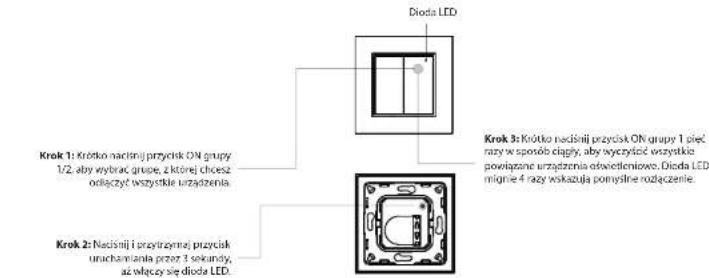

1. Wyczyść wszystkie sparowane urządzenia oświetleniowe w trybie Znajdź i Powiąż


Dioda LED Krok 1: Krótko nacijnij przycisk ON grupy 1/2, aby wybrac grupie, z ktornej chcesz odłączyć wszystkie urządzenia. Krok 2: Nadonii i przycznej przycisk unachanania przez 3 sekundy, aż włączy się dioda LED. Krok 3: Krótko nadonii przycisk ON grupy 1 pięć razy w sporób ciągły, aby wyczycież wszystko powiązane urządzenia otwietłoniowe. Dioda LED młgnie 4 razy wskazują pomyślne rozłączenie.

1. Konfiguracja sieci i dodawanie urządzeń do sieci (nie jest wymagany koordynator ani centralka)


Krok 1: Przywróć ustawienia fabryczne pilota i urządzenia oświetleniowego, patrzich instrukcje obsługi. Krok 4: Ustaw innego pilota w trybo narowania sieciłowego i spanąj ze z siecią, patrzich jego instrukcje obsługi. Podź więcej piotów do sieci, jeśli chęcz. Zywróć ustawienia fabryczne wytryanich oświetleniowych, a następnie dodaj jej z zapoznaj się z ich instrukcji informi. TouchLink, aby sporowac dodane pioty viertieniowe, patrzich instrukcje obsługi, może łączyć się z maks. 30 urządzeńami nowymi. Każde urządzenie oświetleniowe może być połączone z maks. 30 pilotami. Dioda LED Krok 2: TouchLink pilota i urządzenia w celu skonfigurowania sieci, patrzich instrukcje obsługi. Krok 3: Naciśnej krótko przycznik uruchamiania czety razy, aby umożliwiać sieci wykrycie i dodanie urządzeń, wskaźnik LED mignie dwutrotnie. W razle niepowrodzenia po upływie 180 sekund należy powtórzyć operację. Urządzenie oświetleniowe ZigBee < 10cm

13. OTA

Pilot obsługuje aktualizację oprogramowania układowego przez OTA i automatycznie pobiera nowe oprogramowanie układowe z kontrolera ZigBee lub centralki co 120 minut.

14. Jak sprawdzić, czy pilot należy do sieci

Naciśnij krótko dowolny przycisk, wskaźnik zacznie migać, co oznacza, że pilot został już dodany do sieci. Brak migania wskaźnika oznacza, że pilot nie należy do zadnej sieci.

15. Funkcja monitorowania stanu naładowania baterii

Pilot zgłosi koordynatorowi wartość naładowania baterii w następujących sytuacjach:

• Po włączeniu zasilania.
• Podczas używania przełącznika do wysyłania pakietów danych (ponad 4 godziny od ostatniej operacji).
• Po dodaniu do sieci przez koordynatora.

UWAGA

Ryzyko wybuchu w przypadku wymiany baterii na baterię niewłaściwego typu

• wymiana baterii na baterię niewłaściwego typu, która może uszkodzić zabezpieczenie (na przykład w przypadku niektórych typów baterii litowych);
• wrzucenie baterii do ognia lub gorącego piekarnika, mechaniczne zgniecenie lub przecięcie baterii, co może spowodować wybuch:
• pozostawienie akumulatora w otoczeniu o bardzo wysokiej temperaturze, co może spowodować wybuch lub wycick łatwopalnej cierzy lub gazu;
• poddanie akumulatora działaniu bardzo niskiego ciśnienia powietrza, które może spowodować wybuch lub wyciek łatwopalnej cieczy lub gazu.

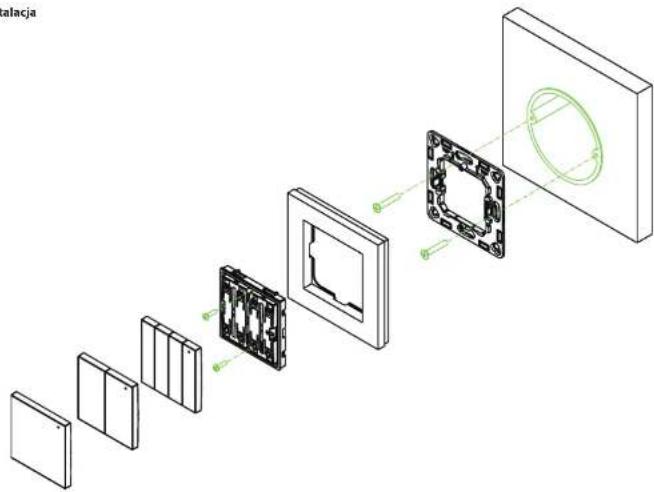

Instalacja

alacja

Uwaga: Pokrywy przełączników można łatwo zdjąć bez użycia narzędzi. Wystarczy lekko pociągnąć palcem z jednej strony, a następnie z drugiej.

Kluczową częścią tego kontrolera jest uniwersalny, obrotowy standardowy element przełączający, który można zintegrować z wieloma ramkami różnych producentów, jak na ponizszej ilście:

BERKER S1, B1, B3, B7 szklane

GIRA Standard55, E2, Event, Esprit

JUNG A500, Aplus

MERTEN M-Smart, M-Arc, M-Plan

Ostrzeżenia i bezpieczeństwo dotyczące baterii

Ostrzeżenia i oświadczenia:

Ten produkt zawiera baterię litową CR Coin Cell i spełnia wymogi określone w 16 CFR Part 1263. Dla własnego bezpieczeństwa i w celu zapewnienia prawidłowego działania produktu prosimy o uważne przeczytanie i zrozumlenie pontszych ostrzeżeń i oświadczeń.

⚠ OSTRZEŻENIE

• NIEBEZPIECZEŃSTWO POLKNIĘCIA: Ten produkt

zawiera baterię guzikową lub pastylkową.

- Połknięcie grozi śmierci lub poważnymi obrażeniami.

- Połknięcie baterii guzikowej lub pastylkowej może spowodować wewnętrzne oparzenia chemiczne w ciągu zaledwie 2 godzin.

• NOWE I ZUŻYTE BATERIE NALEZY PRZECHOWYWAC

POZA ZASIĘGIEM DZIECI.

- W przypadku podejrzenia połknięcia lub włożenia baterii do jakiejkołwiek części ciała należy natychmiast skontaktować się z lekarzem.

Oświadczenia:

TYLKO DO UŻYTKU WEWNATRZ POMIESZCZEŃ

Wyjmij i natychmiast poddaj recyklingowi lub utylizacji zużyte baterie zgodnie z lokalnymi przepisami, trzymaj je z dala od

dzieci. NIE wyrzucaj baterii do śmieci domowych ani nie spalaj ich.

Naweł zużyte baterie mogą spowodować poważne obrażenia lub śmierć.

Skontaktuj się z lokalnym ośrodkiem kontroli zatruc, aby uzyskać informacje na temat leczenia.

Nie instaluj żadnej innej baterii niż CR2450 lub jej odpowiednik.

Upewnij się, ze CR2450 działa przy znamionowym napięciu baterii (3 V DC).

Nie wolno ładować baterii nieładowalnych.

Nie rozładowuj ich na siłę, nie ładuj ponownie, nie rozmontowuj, nie podgrzewaj powyżej określonej przez producenta temperatury znamionowej ani nie spalaj. Może to spowodować obrażenia z powodu odpowietrzenia, wycieku lub wybuchu skutkującego oparzeniami chemicznymi.

Upewnij się, że baterie są prawidłowo zainstalowane zgodnie z biegunowością (+ i -).

Nie mieszaj starych i nowych baterii, różnych marek lub typów baterii, takich jak baterie alkaliczne, węglowo-cynkowe lub akumulatorowe.

Wyjmij i natychmiast poddaj recyklingowi lub utylizacji baterie z urządzenia, które nie jest używane przez dłuższy czas, zgodnie z lokalnymi przepisami.

Zawsze całkowlicie zabezpieczaj komorę baterii. Jeśli komora baterii nie zamyka się bezpiecznie, zaprzestań używania produktu, wyjmij baterie i trzymaj je z dala od dzieci.

Jeśli bateria przecieka, nie dotykaj jej ani nie wąchaj, wytrzyj wyciek z komory baterii, a następnie wymień baterię na nową.

Jeśli bateria przecieka i material zetknie się ze skóra lub ubraniem, dokładnie przeplucz narażone miejsce bieżącą wodą. W przypadku kontaktu z oczami dokładnie przeplucz dużą ilością czystej bieżącej wody i natychmiast skorzystaj z pomocy medycznej.

Informacje o baterii:

Bateria Typ baterii Napięcie robocze Średnica
CR2450 Bateria guzikowa 3VDC 24.5mm (0.965inch)

Uproszczona deklaracja zgodności

Importer: Ferguson Sp. z o.o., ul. Dworska 1, 61-619 Poznań

Kazwa: Czteropunktowy scienny sciemniacz Zigbee FSZWDM

Typ uredzenna: Sciemny sclerimiacz Wu produkt jest zgodny z durektava Parlamentu Europiskiego i Radii 2014/53/UE z dnia 16 inietnia 2014 y su oprenie harmonizacji

ustawódawstw państw człankowskich dotyczących upostęgniania na rynku urządzeń radiowych i uchwłajaca dyrektywe 1999/5/WE.

Polna Deklaracja Zgodności do pobrania na stronie: https://ferguson-digital.eu/deklaracje-zgodności/
