Typ produktu	Sterownik dopuszkowy do rolet/zasłon
Model	FS2CMC
Marka	Ferguson
Wymiary	45,5 × 45 × 20,3 mm
Waga	Ok. 50 g
Zasilanie	100–240 V AC, 50/60 Hz
Maksymalny prąd obciążenia	2 A
Protokół komunikacji	ZigBee 3.0
Temperatura pracy	0°C do 40°C
Wilgotność względna	8% do 80%
Stopień ochrony	IP20
Funkcje główne	Sterowanie roletami, żaluzjami, zasłonami; sterowanie lokalne (przełączniki zewnętrzne) i zdalne (aplikacja, pilot ZigBee); obsługa TouchLink, Green Power; kalibracja pozycjonowania; aktualizacja OTA
Liczba obsługiwanych pilotów Green Power	Maks. 20
Liczba obsługiwanych pilotów ZigBee (po dodaniu do sieci)	Maks. 30
Montaż	Dopuszkowy (w puszce)
Bezpieczeństwo	Nie instalować przy włączonym zasilaniu; nie wystawiać na wilgoć
Części zamienne	Urządzenie nie zawiera wymiennych części
Serwis i naprawy	Nie przewidziano samodzielnej naprawy – w przypadku awarii skontaktuj się z serwisem
Informacje ogólne	Zgodny z dyrektywą 2014/53/UE; deklaracja zgodności dostępna na stronie producenta

Często zadawane pytania - FS2CMC Ferguson

Jak skalibrować sterownik FS2CMC dla rolet?

Aby skalibrować sterownik dla rolet i zasłon, naciśnij krótko dwukrotnie przycisk K1. Kalibracja rozpocznie się automatycznie. Dla żaluzji naciśnij czterokrotnie przycisk K1.

Jak dodać sterownik do sieci ZigBee przez koordynatora?

Najpierw upewnij się, że urządzenie nie jest już w innej sieci (w razie potrzeby wykonaj reset). Następnie w interfejsie koordynatora wybierz opcję dodania urządzenia. Włącz sterownik – automatycznie wejdzie w tryb parowania. Po pomyślnym dodaniu sterownik pojawi się na liście urządzeń.

Jak sparować pilota ZigBee z sterownikiem (TouchLink)?

Naciśnij krótko przycisk K2 cztery razy (lub zresetuj zasilanie cztery razy), aby uruchomić tryb TouchLink. Następnie zbliż pilota do sterownika (odległość < 10 cm) i aktywuj tryb parowania na pilocie. Połączenie zostanie nawiązane w ciągu 180 sekund.

Jak przywrócić ustawienia fabryczne sterownika?

Naciśnij krótko przycisk K2 pięć razy (lub zresetuj zasilanie pięć razy). Spowoduje to usunięcie wszystkich ustawień i przywrócenie stanu fabrycznego.

Czy sterownik można sterować bez koordynatora ZigBee?

Tak. Naciśnij krótko przycisk K2 cztery razy, aby urządzenie utworzyło własną sieć ZigBee i mogło dodawać inne urządzenia oraz piloty bez potrzeby posiadania koordynatora.

Jak usunąć pilota ZigBee Green Power z pamięci sterownika?

Naciśnij krótko przycisk K2 trzy razy (lub zresetuj zasilanie trzy razy), aby wejść w tryb usuwania nauki pilota Green Power. Po 180 sekundach tryb wygasa – w razie potrzeby powtórz.

Jaki jest maksymalny prąd obciążenia sterownika?

Maksymalny prąd obciążenia wynosi 2 A dla napięcia wyjściowego 100–240 V AC.

Czy sterownik obsługuje aktualizację oprogramowania?

Tak, urządzenie obsługuje aktualizację OTA (Over-The-Air). Automatycznie sprawdza nowe oprogramowanie co 10 minut i pobiera je z koordynatora lub centrali.

Jak podłączyć przełączniki zewnętrzne do sterownika?

Zaciski S1 i S2 służą do podłączenia przełączników. Można zastosować okablowanie przez przewód neutralny (metoda 1) lub przez przewód pod napięciem (metoda 2). Schemat znajduje się w instrukcji.

Czy sterownik jest wodoodporny?

Nie, stopień ochrony to IP20, co oznacza ochronę przed ciałami stałymi większymi niż 12 mm, ale nie przed wilgocią. Nie należy instalować go w miejscach narażonych na kontakt z wodą.

INSTRUKCJA OBSŁUGI FS2CMC Ferguson

Dopuszkowy sterownik do rolet/zasłon FS2CMC

Ważne: Przed instalacją należy przeczytać wszystkie instrukcje

Wprowadzenie do funkcji

Dane produktu

Protokół Zigbee	Napięcie wejściowe	Napięcie wyjściowe	Maksymalny prąd obciążenia	Temperatura pracy	Wilgotność względna	Wymiary
ZigBee 3.0 AC	100-240 AC100-240	2A 0 do 40°C	8% do 80%			45,5x45x20,3 mm

• Dopuszkowy sterownik do rolet/zasłon oparty na najnowszym protokole ZigBee 3.0
• Pełna obsługa różnych typów zasłon: rolety, żaluzje, zasłony itp.
• Sterowanie za pomocą inteligentnej aplikacji lub bezpośrednio za pomocą pilota ZigBee
• Lokalne sterowanie za pomocą zewnętrznych przełączników, nawet jeśli nie zostały dodane do sieci ZigBee
• Precyzyjna kontrola, obsługuje zarówno włączanie/wyłączanie, jak i kontrolę poziomu
• Urządzenie końcowe ZigBee obsługujące uruchamianie Touchlink
• Obsługa samodzielnego tworzenia sieci ZigBee bez koordynatora
• Obsługuje tryb wyszukiwania i wiązania w celu powiązania pilota ZigBee
• Obsługuje funkcję ZigBee Green Power i może powiązać maks. 20 pilotów ZigBee Green Power
• Kompatybilność z uniwersalnymi bramkami ZigBee
• Stopień wodoodporności: IP20

Bezpieczeństwo i ostrzeżenia

• NIE instalować przy włączonym zasilaniu urządzenia.
• NIE wystawiać urządzenia na działanie wilgoci.

Obstuga

1. Prawidłowo wykonać okablowanie zgodnie ze schematem połączeń.
2. To urządzenie ZigBee jest bezprzewodowym odbiornikiem, który komunikuje się z różnymi systemami kompatybilnymi z ZigBee. Odbiornik odbiera i jest sterowany przez bezprzewodowe sygnały radiowe z kompatybilnego systemu ZigBee.

Uproszczona deklaracja zgodności

Importer: Ferguson Sp. z o.o., ul. Dworska 1, 61-619 Poznań

Nazwa: Dopuszkowy sterownik do rolet/zasłon FS2CMC

Typ urządzenia: Sterownik dopuszkowy

W/w produkt jest zgodny z dyrektywą Parlamentu Europejskiego i Rady 2014/53/UE z dnia 16 kwietnia 2014 r. w sprawie harmonizacji

ustawodawstw państw członkowskich dotyczących udostępniania na rynku urządzeń radiowych i uchylającą dyrektywę 1999/5/WE.

Femla Deklaracja Zgodnosci do pobrania na stronie. https://ierguson-digital.edu/deklaracje-zgodnosci/

3. Kalibracja pozycjonowania

Kalibracja to proces, podczas którego sterownik silnika kurtyny uczy się pozycji wyłączników krańcowych i charakterystyki silnika. Kalibracja jest obowiązkowa. Podłącz sterownik do silnika zgodnie ze schematem połączeń, kalibracja dla różnych typów kurtyn jest następująca:

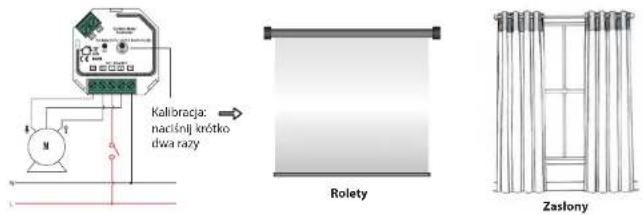

1. Rolety i zasłony: krótkie dwukrotne naciśnięcie przycisku K1, kalibracja rozpocznie się automatycznie.

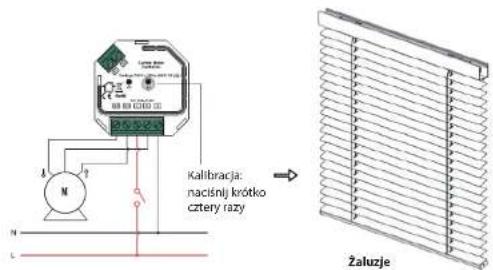

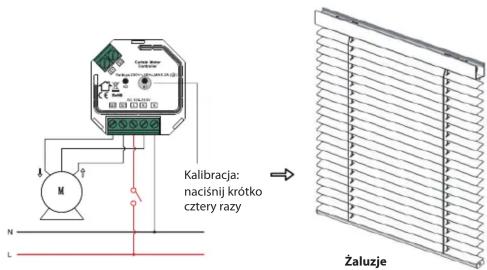

1. Żaluzje: naciśnij krótko przycisk K1 cztery razy, kalibracja rozpocznie się automatycznie.

Uwaga: aby sterować innym silnikiem, należy ponownie wykonać kalibrację pozycjonowania.

4. Parowanie sieci Zigbee za pośrednictwem koordynatora lub centralki (dodanej do sieci ZigBee)

Krok 1: Usuń urządzenie z poprzedniej sieci ZigBee, jeśli zostało już do niej dodane parowanie nie powiedzie się. Zapoznaj się z częścią „Ręczne przywracanie ustawień fabrycznych”.
Krok 2: Z poziomu kontrolera ZigBee lub interfejsu centralki wybierz opcję dodania urządzenia i przejdź do trybu parowania zgodnie z instrukcjami kontrolera.
Krok 3: włącz urządzenie, zostanie ono ustawione w tryb parowania sieci, który będzie trwał do momentu dodania urządzenia do sieci ZigBee.

Krok 4: Powinna pojawić się informacja, że sterownik został dodany do sieci. Następnie urządzenie pojawi się w menu centralki z możliwością sterowania za pomocą kontrolera lub interfejsu centralki.

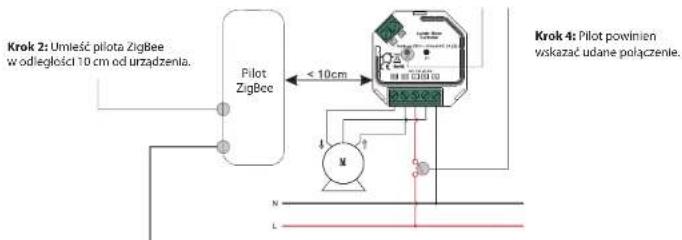

5. TouchLink do pilota ZigBee

Krok 1: Metoda 1: Naciśnij krótko przycisk „K2” (lub ponownie włącz urządzenie) 4 razy, aby rozpocząć uruchamianie Touchlink. W razie niepowodzenia po 180 sekundach powtórz ten krok.

Metoda 2: Jeśli urządzenie jest już dodane do sieci, zostanie natychmiast ustawione na uruchomienie Touchlink. W razie niepowodzenia po180 sekundach powtórz ten krok.

Krok 3: Ustaw pilota w trybie uruchamiania Touchlink. Aby dowiedzieć się, jak to zrobić, zapoznaj się z instrukcją obsługi pilota.

Uwaga:

1. Bezpośredni TouchLink (oba nie dodane do sieci ZigBee), każde urządzenie może łączyć się z 1 pilotem.
2. TouchLink po dodaniu obu do sieci ZigBee, każde urządzenie może łączyć się z maks. 30 pilotami.
3. Aby sterować zarówno pilotem, jak i centralką, należy najpierw dodać pilota i urządzenie do sieci, a następnie TouchLink.
4. Po połączeniu TouchLink, urządzenie może być sterowane za pomocą połączonych pilotów i centralki ZigBee.

6. Usuwanie z sieci ZigBee przez interfejs koordynatora lub centralki.

Z poziomu kontrolera ZigBee lub interfejsu centralki wybierz opcję usunięcia lub zresetowania urządzenia zgodnie z instrukcjami.

7. Przywracanie ustawień fabrycznych

Krok 1: Naciśnij krótko przycisk K2 5 razy w sposób ciągły (lub zresetuj zasilanie urządzenia 5 razy w sposób ciągły).

Uwaga: Wszystkie parametry konfiguracyjne zostaną usunięte po zresetowaniu lub usunięciu urządzenia z sieci.

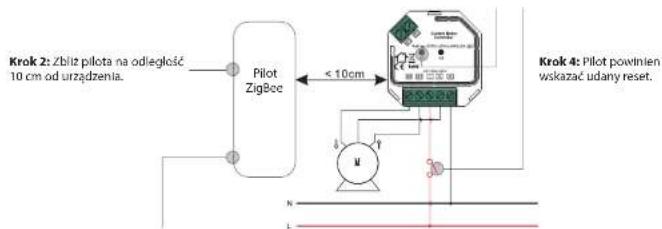

8. Przywracanie ustawień fabrycznych za pomocą pilota ZigBee (reset dotykowy)

Uwaga: Upewnij się, że urządzenie zostało już dodane do sieci, pilot został dodany do tej samej sieci lub nie został dodany do żadnej sieci.
Krok 1: Naciśnij krótko przycisk K2 4 razy w sposób ciągły (lub zresetuj zasilanie urządzenia 4 razy), aby uruchomić TouchLink. Uruchomienie trwa 180 sekund, po przekroczeniu limitu czasu powtórz ten krok.

Krok 3: Przejdź do procedury resetowania dotykowego, aby zresetować urządzenie. Aby dowiedzieć się, jak to zrobić, zapoznaj się z instrukcją obsługi pilota.

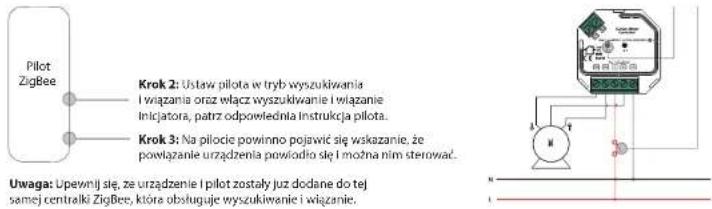

9. Tryb Znajdź i powiąż

Krok 1: Naciśnij krótko przycisk K2 3 razy (lub zresetuj zasilanie urządzenia (wężła inicjującego) 3 razy), aby uruchomić tryb Znałeć i powiązać, tryb wyszukiwania i wiązania trwa 180 sekund, po przekroczeniu limitu czasu powtórz ten krok.

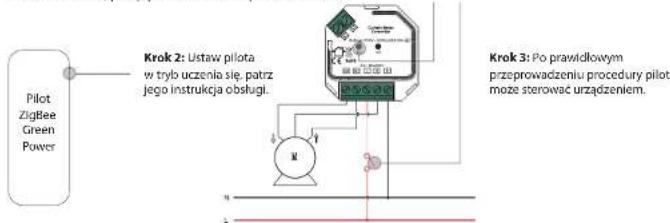

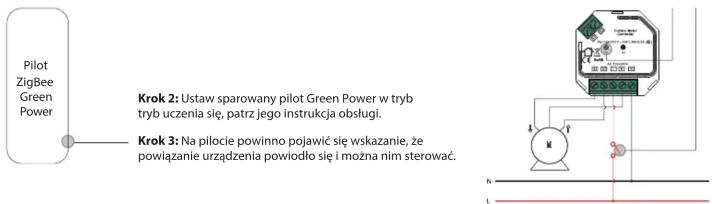

10. Uczenie pilota Zigbee Green Power

Krok 1: Naciśnij krótko przycisk K2 4 razy (lub zresetuj zasilanie urządzenia 4 razy), aby uruchomić tryb nauki. Tryb nauki trwa 180 sekund, po upływie limitu czasu powtórz ten krok.

Uwaga: Każde urządzenie może nauczyć się maks. 20 pilotów ZigBee green power.

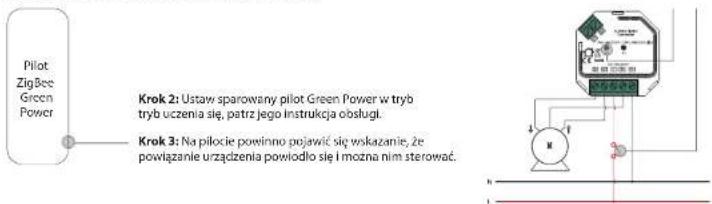

11. Usuwanie nauki pilota ZigBee Green Power

Krok 1: Naciśnij krótko przycisk K2 3 razy (lub zresetuj zasilanie urządzenia 3 razy), aby uruchomić usuwanie trybu nauki pilota. Po przekroczeniu limitu czasu powtórz ten krok.

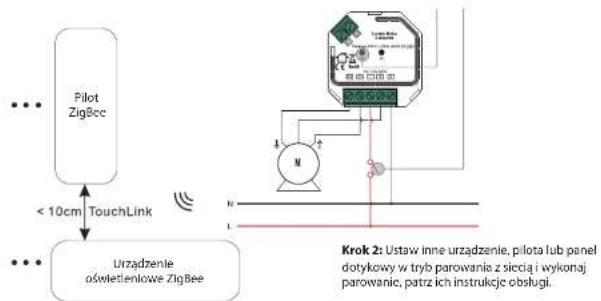

12. Konfiguracja sieci ZigBee i dodawanie innych urządzeń do sieci (nie jest wymagany koordynator).

Krok 1: Naciśnij krótko przycisk K2 4 razy (lub zresetuj zasilanie urządzenia 4 razy), aby umożliwiać urządzeniu skonfigurowanie sieci ZigBee w celu wykrycia i dodania innych urządzeń. Tryb wykrywania i dodawania trwa 180 sekund, po upływie limitu czasu powtórz ten krok.

Krok 3: Sparuj więcej urządzeń i pilotów z siecią, zapoznaj się z ich instrukcjami obsługi.

Krok 4: Powiąż dodane urządzenia i piloty przez Touchlink, aby urządzenia mogły być kontrolowane przez piloty. Zapoznaj się z ich instrukcjami obsługi.

Uwaga:

1. Każde dodane urządzenie może być połączone i sterowane przez maks. 30 dodanych pilotów.
2. Każdy dodany pilot może łączyć się i sterować maks. 30 dodanymi urządzeniami.

13. Urządzenie obsługuje następujące funkcje ZigBee:

Funkcje wejścia:

- 0x0000 Podstawowe • 0x0003 Identyfikacja • 0x0004 Grupy • 0x0005 Sceny • 0x0006 Włącz/Wyłącz - 0x0008 Kontrola poziomu • 0x0102 Zasłonięcie okna • 0x0b05 Diagnostyka • 0x1000 Uruchomienie ZLL

Funkcje wyjścia:

• 0x0019 OTA

14. OTA

Urządzenie obsługuje aktualizację oprogramowania układowego przez OTA i będzie automatycznie pobierać nowe oprogramowanie układowe z kontrolera ZigBee lub centralki co 10 minut automatycznie.

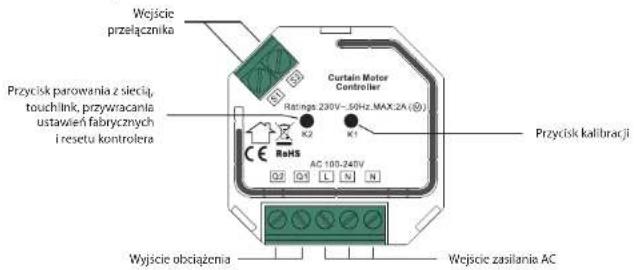

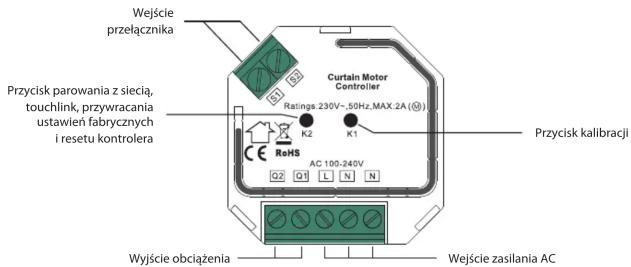

Schemat połączeń

Uwagi do schematu:

L - zacisk przewodu pod napięciem
N - zacisk przewodu neutralnego
S1 - zacisk dla przycisku przełącznika nr 1
S2 - zacisk dla przycisku przełącznika nr 2
Q1 - zacisk wyjściowy nr 1 dla silnika elektrycznego
Q2 - zacisk wyjściowy nr 2 dla silnika elektrycznego
K1 - przycisk kalibracji pozycjonowania
K2 - przycisk programowany do parowania sieci, touchlink, przywracania ustawień fabrycznych

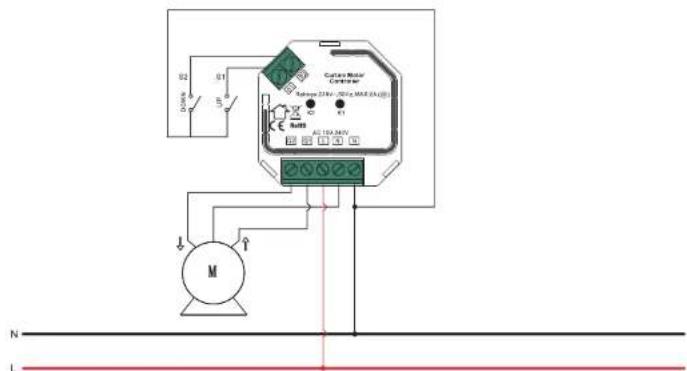

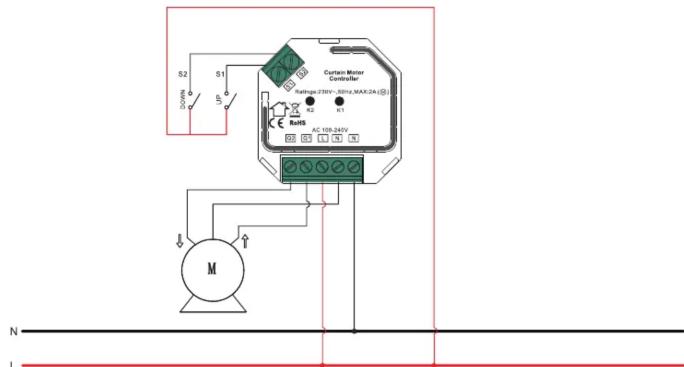

1. Metoda okablowania 1: Sterowanie przełącznikami zewnętrznymi przez przewód neutralny

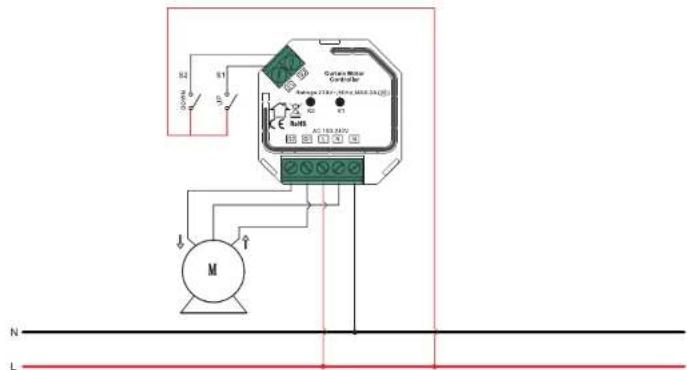

1. Metoda okablowania 2: Sterowanie przełącznikami zewnętrznymi przez przewód pod napięciem
