Typ produktu	Dron
Model	Maya
Marka	XERALL
Wymiary (dł. x szer. x wys.)	30 x 30 x 10 cm
Waga	250 g
Zasilanie	Akumulator Li-Po 7.4 V, 1200 mAh
Czas lotu	ok. 15 minut
Zasięg sterowania	100 m
Kamera	HD 720p, możliwość nagrywania wideo i robienia zdjęć
Funkcje główne	Stabilizacja lotu, tryb bezgłowy, start i lądowanie jednym przyciskiem, akrobacje
Pilot zdalnego sterowania	Częstotliwość 2.4 GHz, zasilany 4 bateriami AA (brak w zestawie)
Ładowanie	Ładowarka USB, czas ładowania ok. 60 minut
Stopień ochrony	Przeznaczony do użytku wewnątrz i na zewnątrz przy bezwietrznej pogodzie
Konserwacja i czyszczenie	Przecierać suchą, miękką szmatką; przechowywać w suchym miejscu
Bezpieczeństwo	Nie używać w deszczu, wietrze lub w pobliżu linii energetycznych; trzymać z dala od dzieci
Części zamienne i naprawa	Dostępne śmigła, silniki, akumulatory; zalecany serwis producenta
Język instrukcji	Polski

Często zadawane pytania - Maya XERALL

Jak włączyć drona XERALL Maya?

Naciśnij przycisk zasilania na dronie, a następnie włącz pilota. Upewnij się, że oba urządzenia są sparowane.

Jaki czas lotu ma dron Maya?

Czas lotu wynosi około 15 minut na w pełni naładowanym akumulatorze.

Jak naładować akumulator drona?

Podłącz akumulator do dołączonej ładowarki USB. Ładowanie trwa około 60 minut. Nie pozostawiaj bez nadzoru.

Czy dron ma kamerę?

Tak, dron jest wyposażony w kamerę HD 720p, która umożliwia nagrywanie wideo i robienie zdjęć.

Jaki zasięg sterowania?

Zasięg sterowania wynosi do 100 metrów w otwartej przestrzeni bez przeszkód.

Czy dron ma funkcję trybu bezgłowego?

Tak, dron obsługuje tryb bezgłowy, co ułatwia orientację w locie.

Jakie są wymiary drona?

Wymiary drona to około 30 x 30 x 10 cm, a waga wynosi 250 g.

Jak dbać o drona?

Po każdym locie czyść drona suchą szmatką. Przechowuj w suchym miejscu, z dala od wilgoci i kurzu.

Czy można latać w deszczu?

Nie, dron nie jest wodoodporny. Unikaj latania w deszczu, śniegu lub przy silnym wietrze.

Gdzie znaleźć części zamienne?

Części zamienne, takie jak śmigła i akumulatory, są dostępne u autoryzowanych sprzedawców XERALL lub na stronie producenta.

INSTRUKCJA OBSŁUGI Maya XERALL

Środki ostrożności 4

Wskazówki dotyczące bezpieczeństwa dla akumulatorów....6

Instrukcje ładowania akumulatorów 7

Środki ostrożności przed lotem 8

Przegląd części drona i aparatury 9

Instrukcje przed lotem....13

Wprowadzenie do funkcji 19

Poznaj swoją aplikację 23

Części zamienne 25

Przewodnik rozwiązywania problemów 27

Ważne informacje

Dziękujemy za zakup produktu Xerall. Produkt ten nie jest zwykłą zabawką i nie nadaje się dla użytkowników poniżej 14 roku życia. Aby być w stanie korzystać z tego produktu zapewniając bezpieczeństwo sobie i innym, przeczytaj uważnie tę instrukcje. Uznaje się, że akceptujesz wszystkie treści w niniejszej instrukcji obsługi podczas korzystania z tego drona.

Produkt ten jest skomplikowanym sprzętem, który został zintegrowany dzięki fachowej wiedzy mechanika, elektronika, mechanika lotniczego itd. Użytkownik powinien latać dronem legalnie w bezpiecznym dystansie na zewnątrz lub w pomieszczeniach. Użytkownicy zapewniają odpowiedzialność za swoje zachowanie podczas korzystania z tego produktu.

Użytkownicy zapewniają o używaniu drona i odpowiedniej aplikacji legalnie i wyrażają zgodę na powyższe zasady oraz zapoznali się z lokalnymi przepisami i regulacjami.

Nie ponosimy żadnej odpowiedzialności za pośrednie lub bezpośrednie obrażenia ciała i szkody majątkowe spowodowane przez zachowanie niezgodne z przepisami, niewłaściwą obstugę, przeróbki drona.

* Proszę używać wyłącznie części zamiennych dołączonych do zestawu lub oryginalnych w celu wymiany uszkodzonych części. Firma nie ponosi odpowiedzialności za wypadki spowodowane wymianą komponentów.

* Zachowaj opakowanie i instrukcję obsługi, aby móc zapoznać się z ważnymi informacjami jeśli zajdzie taka potrzeba.

Środki ostrożności

Ten dron jest odpowiedni dla doświadczonych użytkowników RC w wieku 14 lat lub więcej. Zawiera on małe części – istnieje ryzyko połknięcia i zakrztuszenia się przez małe dzieci.

(1) Obszar lotów

Miejsce lotów musi być prawnie zatwierdzone przez lokalne władze. Nie można latać dronem w pobliżu lotnisk. Trzymaj się z daleka od lotnisk w odległości nie mniejszej niż 5km podczas lotu dronem. Obszar lotu musi być wystarczająco przestronny, sugerowane rozmiary minimalne:

8m (długość) x 8m (szerokość) x 5m (wysokość).

(2) Poprawne użycie

Niewłaściwy montaż, pęknięta rama, wadliwa elektronika lub niewykwalifikowana obsługa – wszystko to może spowodować nieprzewidziane skutki wypadków, takich jak uszkodzenie drona lub obrażenia ciała. Sugerujemy początkującym użytkownikom zaczerpniecie wiedzy od doświadczonych osób. Należy zwrócić uwagę na bezpieczeństwo obsługi i posiadać wiedzę na temat odpowiedzialności za wypadki, które użytkownik może spowodować.

(3) Utrzymywać dystans od przeszkód i zgromadzeń ludzi. Lot dronem może spowodować potencjalne zagrożenie. Z tego powodu użytkownik powinien trzymać drona z daleka od tłumów, wysokich budynków, linii energetycznych itp. Nie należy również latać dronem przy niesprzyjającej pogodzie – deszcz, burza, mocne podmuchy wiatru. Stosowanie się do tych zasad zwiększy bezpieczeństwo użytkownika, ludzi wokoło oraz ich mienia.

(4) Przechowywać z dala od wilgotnego środowiska

Dron wewnątrz składa się z precyzyjnej elektroniki oraz elementów mechanicznych. Wilgoć lub zachlapanie wodą może uszkodzić elementy elektroniczne lub mechaniczne drona.

(5) Bezpieczna obsługa

Proszę obsługiwać drona RC zgodnie ze swoimi umiejętnościmi. Zmęczenie, apatia i nieodpowiedzialne zachowania mogą zwiększyć ryzyko wypadków.

(6) Trzymaj się z daleka od szybko obracających się części

Podczas lotu trzymaj drona w zasięgu wzroku. Obracające się śmigła lub silniki mogą spowodować szkody materialne i obrażenia. Należy zachowywać bezpieczny dystans od ludzi i mienia.

(7) Utrzymaj dystans od źródeł ciepła

Dron RC i nadajnik wykonane są z metalu, tworzywa sztucznego, elementów elektronicznych itp. Przechowuj z dala od źródeł ciepła i promieni słonecznych, aby uniknąć zniekształceń i uszkodzeń.

(8) Zasięg sterowania

Dron powinien być kontrolowany w odpowiedniej odległości. Nie lataj dronem w pobliżu wysokich budynków, przewodów wysokiego napięcia lub innych miejscach z zakłóceniami sygnału. Lot w takich miejscach może spowodować utratę łączności z dronem i wymknięcie się go spod kontroli, powodując zwiększenie ryzyka wypadku.

(9) Nie dotykać gorącego silnika, aby uniknąć poparzenia

(10) Używaj tylko zalecanej ładowarki. Sprawdź kabel USB, wtyczkę ładowania, obudowę ładowarki i inne części przed każdym ładowaniem. Jeśli wystąpi jakiekolwiek uszkodzenie należy natychmiast przerwać ładowanie. Uszkodzoną część wymienić na sprawną.

Instrukcja obsługi akumulatora Lipo

* Trzymaj akumulator z dala od dzieci i zwierząt.
* Przerwij ładowanie jeśli akumulator jest spuchnięty.
* Nie ładuj akumulatora po awarii lub uszkodzeniu.
* Po upadku sprawdź akumulator aby upewnić się że działa. prawidłowo i nie posiada mechanicznych uszkodzeń.
* Nie przeładowuj akumulatora.
* Akumulator należy trzymać z dala od łatwopalnych materiałów lub cieczy.
* Nie umieszczaj akumulatora w miejscu o wysokiej temperaturze, przechowuj go w odpowiednim pojemniku, aby uniknąć pożaru lub wybuchu.
* Nie wkładaj akumulatora do kieszeni lub torby, aby uniknąć zwarcia obwodu i uniknąć uszkodzenia mechanicznego.
* Nie demontuj, ani nie naprawiaj akumulatora.
* Nie uderzaj akumulatorem w twardą powierzchnię .
* Nie wkładaj akumulatora do wody.
* Nie pozostawiaj akumulatora bez nadzoru podczas ładowania.
* Upewnij się że nie ma zwarcia w przewodzie zasilającym.
* Używaj tylko zalecanej ładowarki.
* Regularnie sprawdzaj przewód, wtyczkę i ładowarkę. Nie używaj zepsutej ładowarki.
* Jeśli bateria nie jest używana dłużej niż tydzień, należy ją naładować do 50% pojemności akumulatora, aby utrzymać wydajność i przedłużzyć jej poprawne działanie.

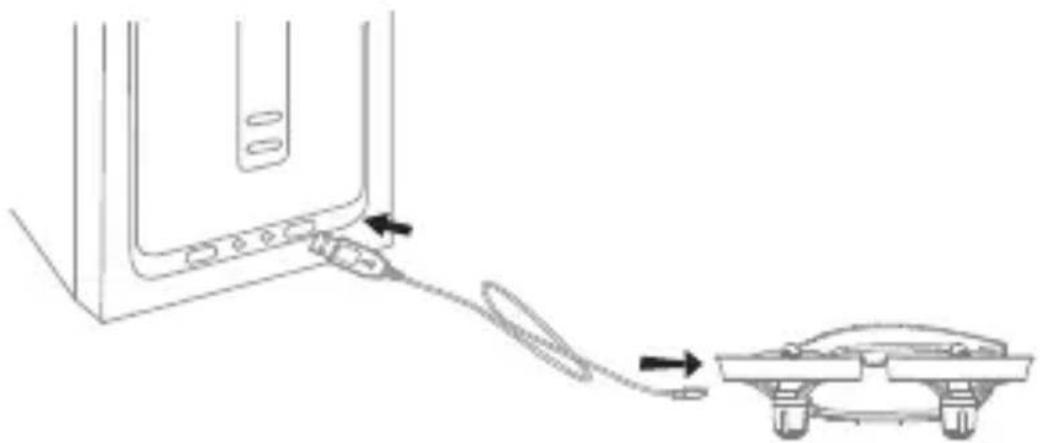

Instrukcja ładowania akumulatora

1. Najpierw podłącz akumulator drona za pomocą przewodu USB, a następnie wybierz jedną z metod pokazanych na poniższym obrazku do ładowania.
2. Czerwona lampka wskaźnika USB świeci podczas ładowania. Lampka zmieni kolor na zielony po pełnym naładowaniu.

* W celu szybszego ładowania zaleca się użycia ładowarki z prądem wyjściowym 5V 2 A (brak w zestawie) do ładowania akumulatora.

Power BankŁadowarka Port USB

Ładowarka samochodowa

Utylizacja i recykling baterii Li-Po

Zużytych baterii litowo-polimerowych nie wolno umieszczać wraz ze śmieciami domowymi. Skontaktuj się z lokalną agencją ochrony środowiska, odpadów, dostawcą swojego modelu lub najbliższym centrum recyklingu baterii Li-Po.

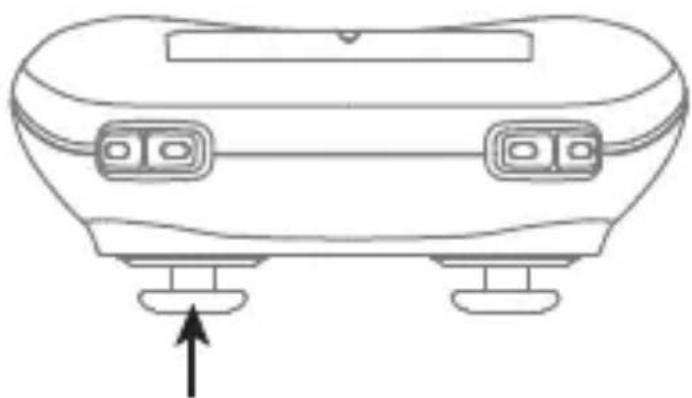

Środki ostrożności przed lotem

1. Upewnij się, że dron i aparatura sterująca są naładowane.
2. Przed włączeniem aparatury sterującej upewnij się, że lewy drążek znajduje się w środkowej pozycji.
3. Przestrzegaj właściwej kolejności włączania. Na początku włącz aparaturę sterującą, następnie zasilanie drona. Podczas wyłączania, należy najpierw odłączyć drona, a następnie aparaturę sterującą. Niewłaściwa kolejność może doprowadzić do utraty kontroli na dronem, a tym samym do stworzenia zagrożenia bezpieczeństwa Tobie i innym. Za każdym razem upewnij się czy robisz to poprawnie.
4. Upewnij się, że połączenie między baterią a dronem jest poprawne. Występujące podczas lotu wibracje, mogą spowodować poluzowanie wtyczki mocującej. Skutkiem tego może być utrata kontroli nad dronem.
5. Sprawdź kierunki obrotu śmigieł. Śmigło A przednich i tylnych śmigieł działa zgodnie z ruchem wskazówek zegara, a śmigło B z prawego przodu i lewego tyłu działa w kierunku przeciwnym do ruchu wskazówek zegara.
6. Niewłaściwa praca komponentów może spowodować awarię podczas lotu co może powodować, że silnik lub śmigła będą działać niepoprawnie lub hałasować. Takie sytuacje wpływają na jakość lotu, więc w przypadku zauważenia uszkodzeń sugerujemy wymianę wadliwych komponentów. W ten sposób możliwe jest przywrócenie prawidłowego stanu drona.

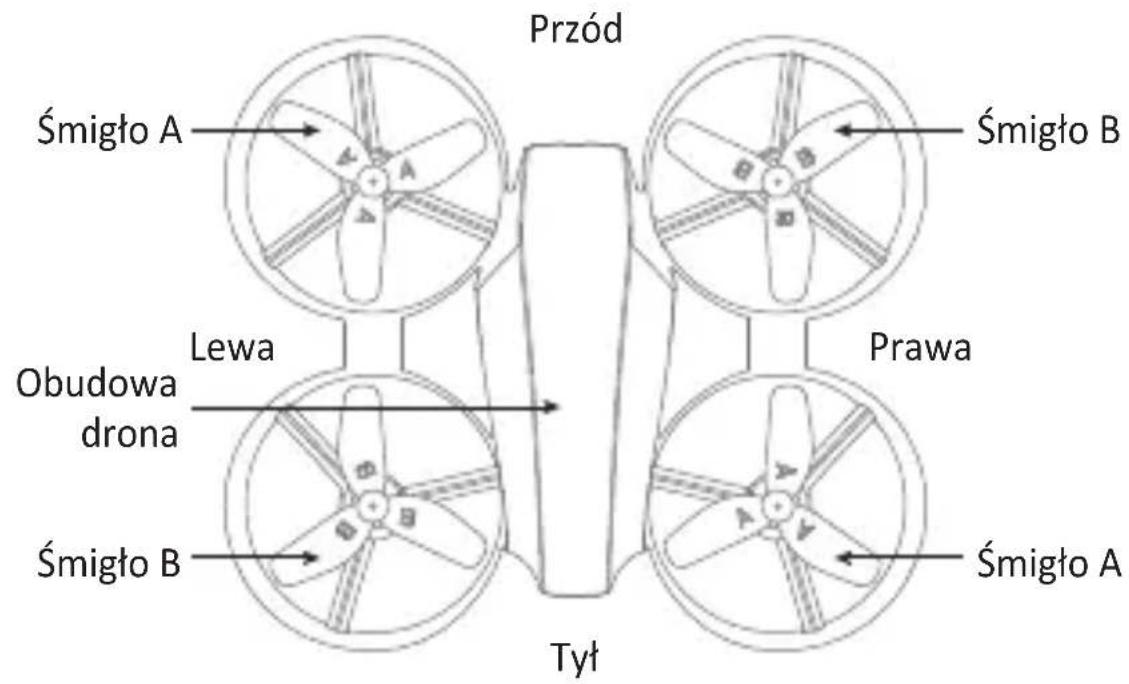

Przegląd części drona i aparatury Dron

Specyfikacja

Wymiary drona	91x80x31.8mm	Czas lotu	5~6 min
Waga drona	24g	Silnik	0614x4
Średnica śmigła	∅32mm	Rozdzielczość kamery	640x480P
Bateria	3.7Vx180mAh	Częstotliwość 2.4Ghz
Czas ładowania baterii drona	25~30 min	Dystans lotu 10~15 m

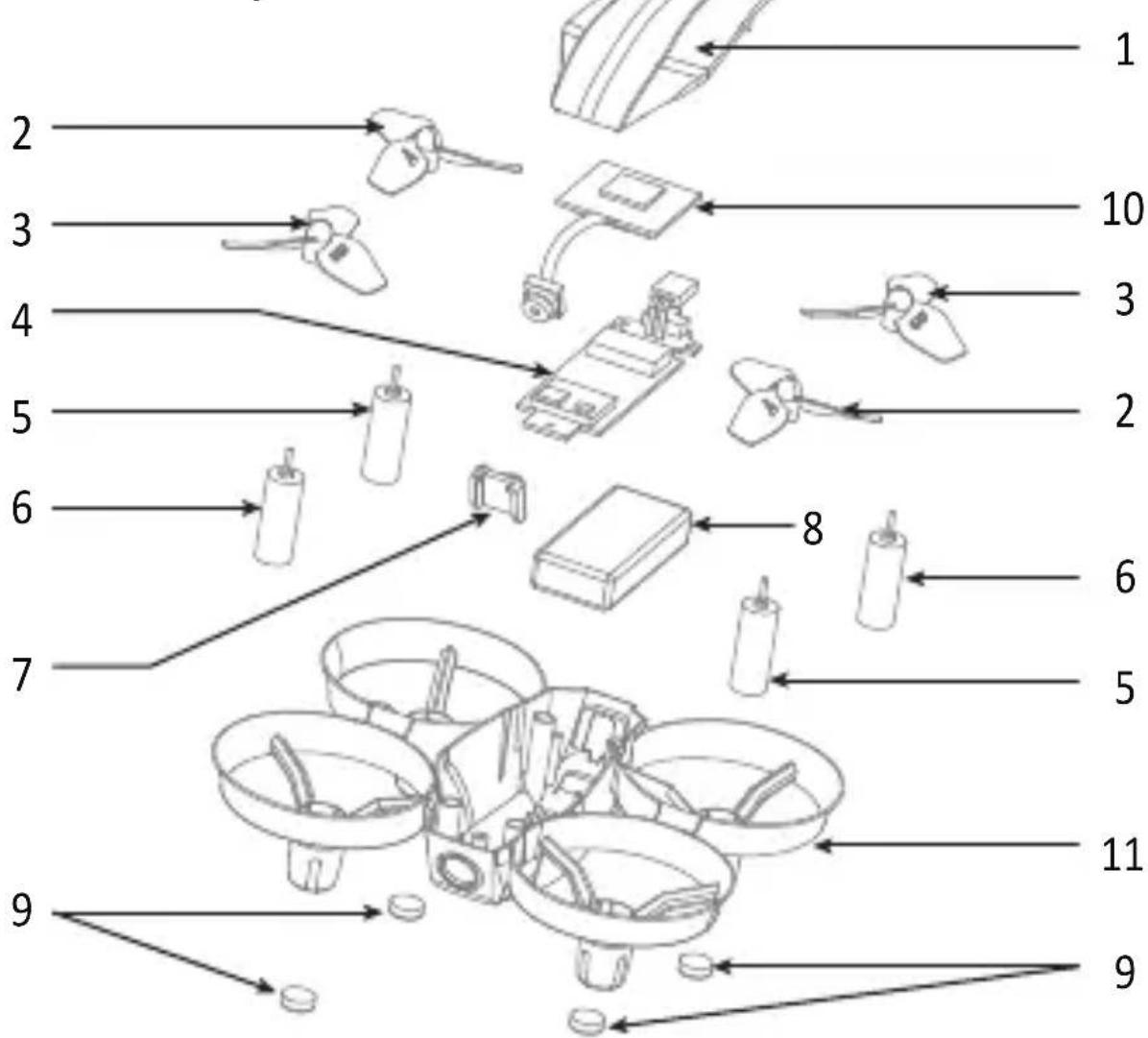

Elementy drona

Nr.	Nazwa Nr. Nazwa
1	Obudowa drona	7	Mocowanie kamery
2	Śmigło A	8	Bateria
3	Śmigło B	9	Zaślepka
4	Odbiornik	10	Elektronika kamery
5	Silnik A (Czerwony i niebieski przewód) Korpus	11
6	Silnik B (Czarny i biały przewód)

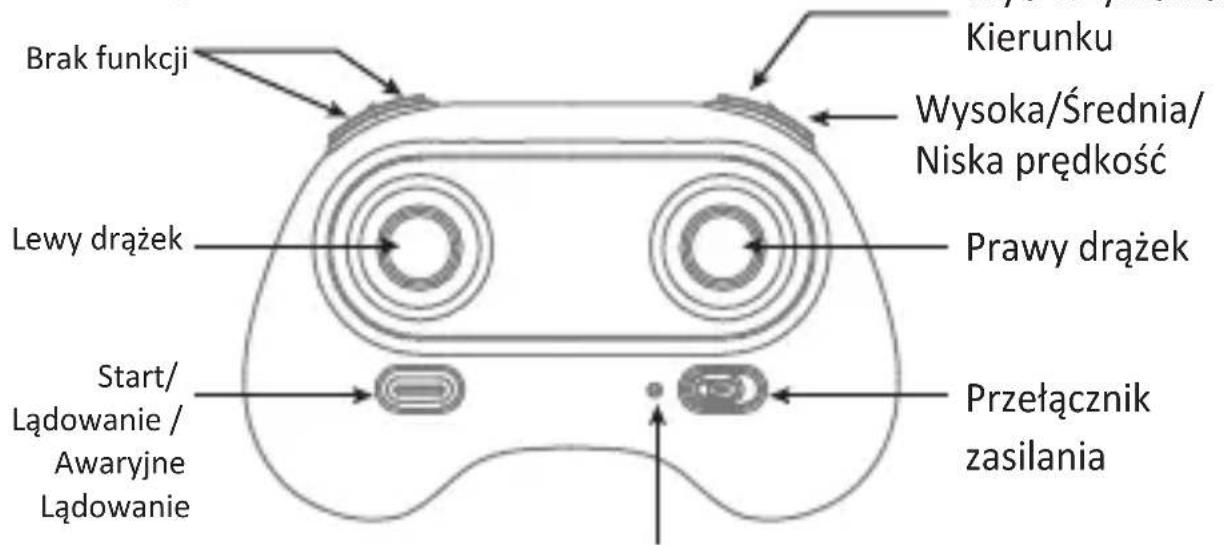

Nadajnik

Wskaźnik baterii

Przycisk trymowania (Naciśnij w dół lewy drążek)

Krótkie wprowadzenie do przycisków funkcji

Lewy drążęk	Kontrola drona w góre / w dół / obrót w lewo / obrót w prawo
Prawy drążek	Kontrola drona do przodu / do tyłu / lot w lewo / lot w prawo.
Wyłącznik zasilania	Naciśnij włącznik aby włączyć transmitter.Naciśnij ponownie aby wyłączyć transmitter.
Tryb trzymania kierunku	Naciśnij przycisk aby włączyć tryb, naciśnij go ponownie, aby wyłączyć funkcję.
Wysoka / Średnia/Niska Prędkość	Kliknij ten przycisk, aby uruchomić funkcję przełączania trybu prędkości
Start/Lądowanie/Awaryjne lądowanie	Naciśnij przed startem, dron wykona automatyczny start do lotu. Naciśnij klawisz podczas lotu, dron automatycznie wyląduje. Przytrzymaj klawisz przez chwilę podczas lotu, dron natychmiast zatrzyma śmigła.
Przycisk trymowania	Naciśnij klawisz, pociągnij prawy drążek, w pożądanym kierunku, a następnie zwolnij.

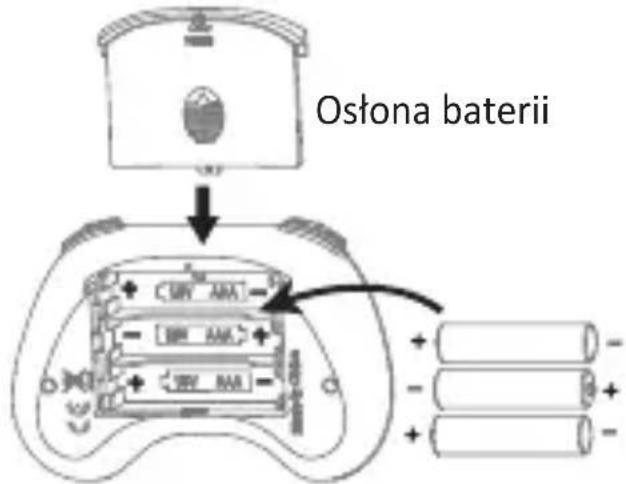

Instalacja baterii

Otwórz pokrywę baterii z tyłu nadajnika i włóż 3 baterie alkaiczne (AAA, brak w zestawie) do gniada montażowego zgodnie z instrukcją, jak pokazano na rysunku.

3X1.5V Baterie alkaliczne

Uwaga:

1. Upewnij się, że baterie zostały zamontowane poprawnie.
2. Nie mieszaj starych baterii z nowymi.
3. Nie mieszaj różnych rodzajów baterii.
4. Nie ładuj baterii jednorazowych.

Instrukcja operacyjna przed lotem

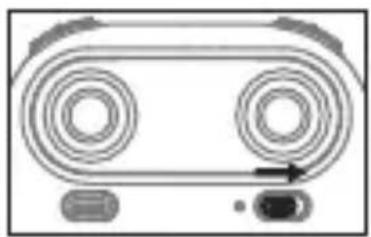

Parowanie nadajnika z dronem

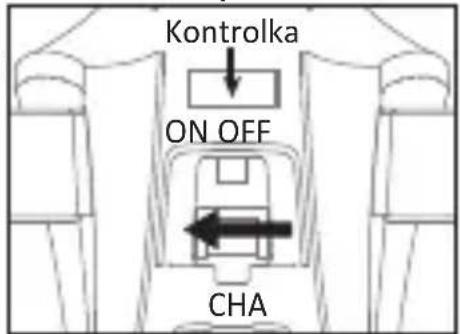

1. Włącz przełącznik drona (Rysunek 1) położ drona na płaskiej powierzchni, tylne światło drona będzie migać szybko, gdy zacznie migać powoli znaczy to że dron jest w trakcie parowania z nadajnikiem.

Rysunek 2Rysunek 1
Rysunek 3

1. Włącz nadajnik (Rysunek 1) wskaźnik na nadajniku będzie szybko migał, pociągnij lewy drążek w dół do najniższej pozycji, a następnie zwolnij (Rysunek 2) kontrolka na nadajniku zacznie migać powoli. Gdy nadajnik wyda dźwięk „di.di” oraz tylny wskaźnik na dronie zacznie świecić światłem ciągłym – oznacza, że parowanie przebiegło poprawnie.

Rysunek 4

Uwaga: Kiedy nadajnik wydał dźwięk, ale tylne światło drona nadal miga, oznacza to że parowanie się nie powiodło. Proszę wówczas wyłączyć nadajnik i powtórzyć powyższe dwa kroki ponownie, aż parowanie zakończy się sukcesem.

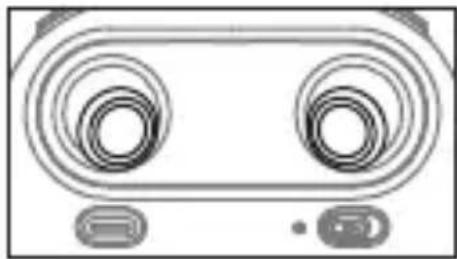

Lista kontrolna przed lotem

1. Kamera znajduje się na przodzie drona. Trzymaj drona z

przodu z dala od operatora

1. Sprawdź kierunek obrotów śmigieł. Lewy przód i prawy tył mają śmigła z oznaczeniem A i obracają się one zgodnie z ruchem wskazówek zegara,

podczas gdy prawy przód i lewy tył posiadają śmigła z oznaczeniem B i obracają się w kierunku przeciwnym do ruchu wskazówek zegara.

1. Aktywuj silniki przesuwając lewy i prawy drążek w tym samym czasie (45 stopni do wewnątrz – rysunk 5). Aby zablokować silniki należy powtórzyć kombinację drążków.

2. Po uruchomieniu silników powoli podnieś lewy drążek do góry aby dron się wzniósł, opuść aby wyłądować.

3. Zaleca się poćwiczenie punktu 4.

4. Jeśli dron po wzniesieniu się delikatnie odlatuje, wówczas należy go wytrymować.

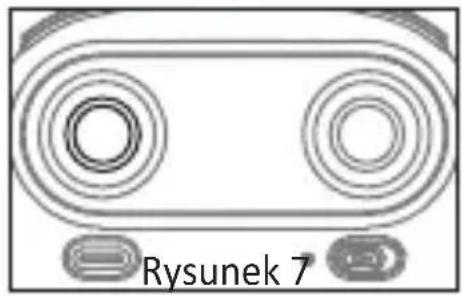

Instrukcja kalibracji

Wykonaj poniższe kroki, aby skalibrować drona, jeśli dron staje się trudny do sterowania po awarii podczas lotu.

1. Wyłącz drona i nadajnik.
2. Włącz przełącznik drona, a następnie umieść drona płaskiej powierzchni, tylne światło drona będzie najpierw szybko migać, a po chwili powinno zacząć migać wolno.

1. Włącz nadajnik wskaźnik na nadajniku będzie migał szybko, pociągnij lewy drążek w dół do pozycji najniższej (Rysunek 6) i następnie zwolnij do pozycji centralnej (Rysunek 7) kontrolka na nadajniku zacznie migać powoli. Gdy nadajnik wyda dźwięk „di.di” oraz tylny wskaźnik na dronie

zacznie świecić światłem ciągłym – oznacza że parowanie przebiegło poprawnie.

1. Nie ruszaj lewego drążka przed zakończeniem kalibracji. Popchnij prawy drążek (45 stopni na zewnątrz), jak na rysunku 8 a następnie zwolnij. Światła na drona zamigają, co wskazuje, że dron jest kalibrowany. Kiedy światła na dronie zaświecą się światłem ciągłym oznacza to poprawną kalibrację.

Uwaga: Jeśli dron został mocno uderzony lub rozbity i występują problemy z lotem należy wyłączyć i włączyć ponownie drona aby mógł skalibrować ponownie żyroskop.

Kontrola lotu

Uwaga: Za każdym razem przed startem drona aby uzbroić silniki należy ściągnąć oba drążki jak na zdjęciu 5. Podnieść powoli lewy drążek, aby wzbić się w górę.

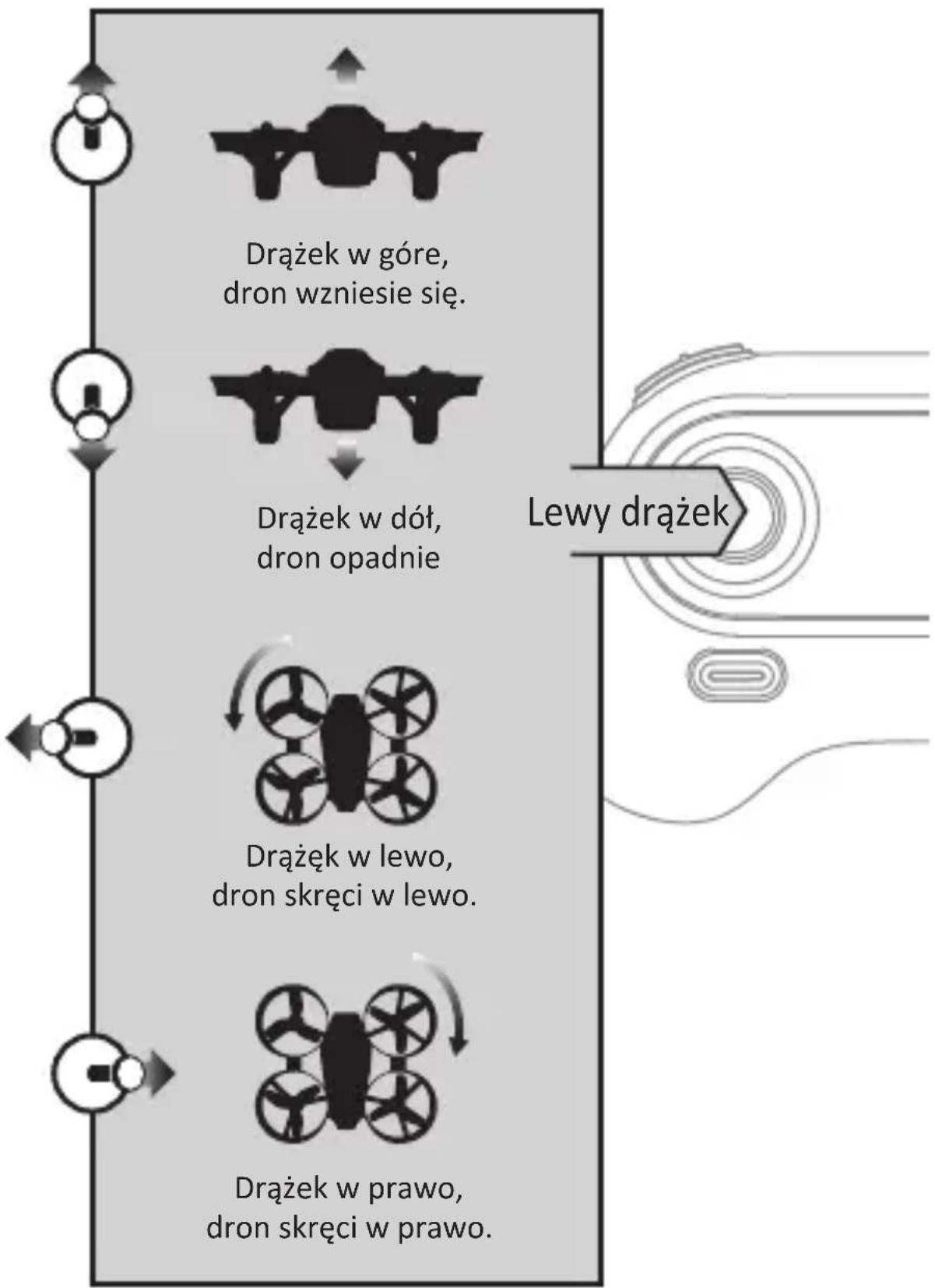

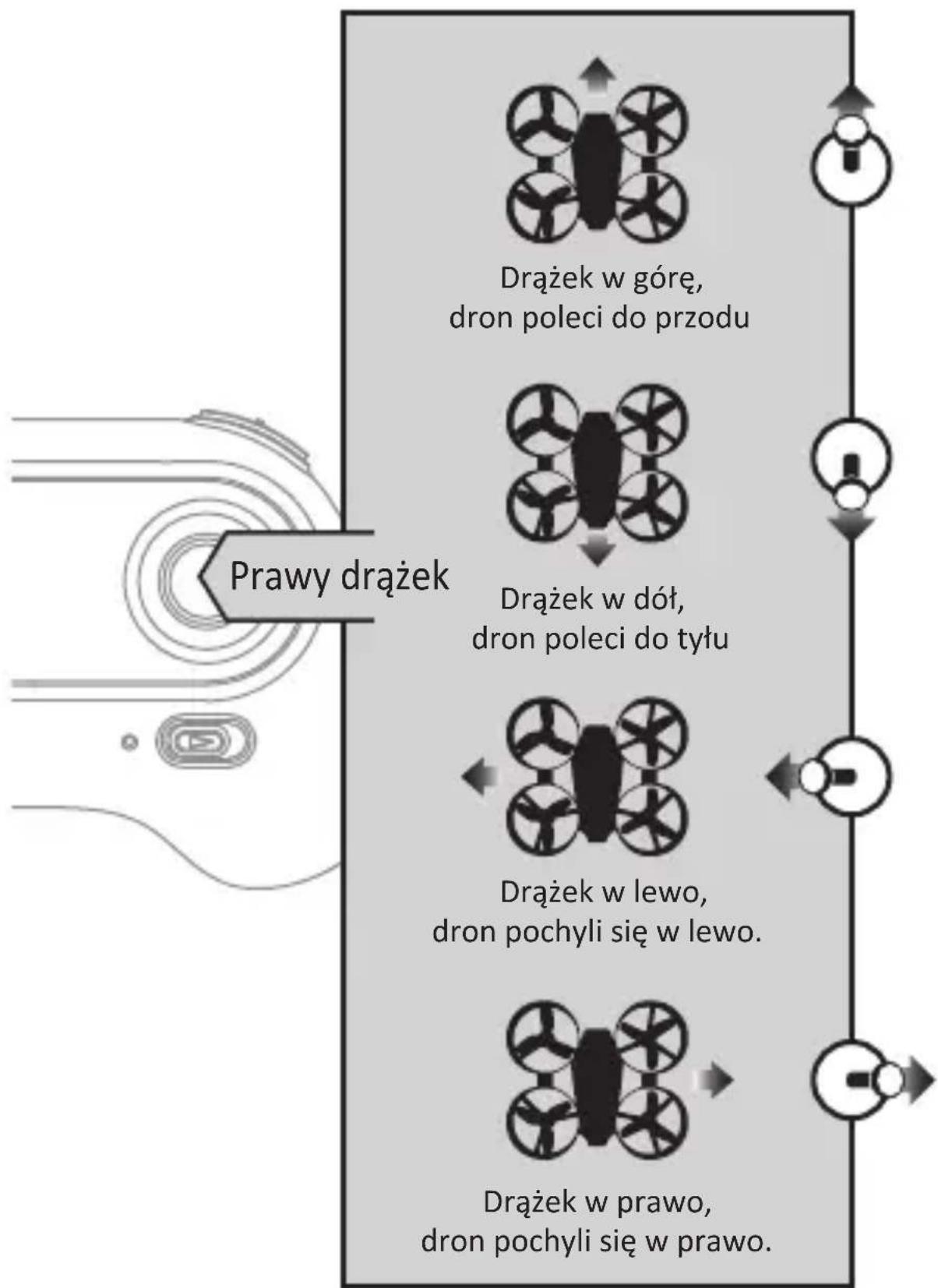


Jeśli podczas startu dron sam leci do przodu, naciśnij lewy drążek i pociągnij go do tyłu. Jeżeli dron dalej leci do przodu powtórz operację trymowania.

Jeśli dron leci do tyłu, prawy drążek należy pchnąć do przodu.

Trymowanie lewo/prawo

Jeśli podczas startu dron sam leci w prawo, naciśnij prawy drążek i popchnij go w lewo. Jeżeli dalej leci w prawo powtórz operację. Jeśli dron leci w lewo, prawy drążek należy pchnąć w prawo.

Trymowanie obrotu lewo/prawo

Jeśli podczas startu dron sam skręca w prawo, naciśnij lewy drążek i popchnij go w lewo. Jeśli dalej obraca się w prawo powtórz operacje trymowania.

Wprowadzenie do funkcji

Start/ Lądowanie

1. Start drona: po pomyślnym sparowaniu z nadajnikiem, pociągnij oba drążki do środka (rysunek 5) aby uruchomić silniki.
   Następnie podnieś lewy drążek do góry aby dron wzbił się w górę na określoną wysokość, a następnie puść drążek aby dron ustabilizował wysokość.

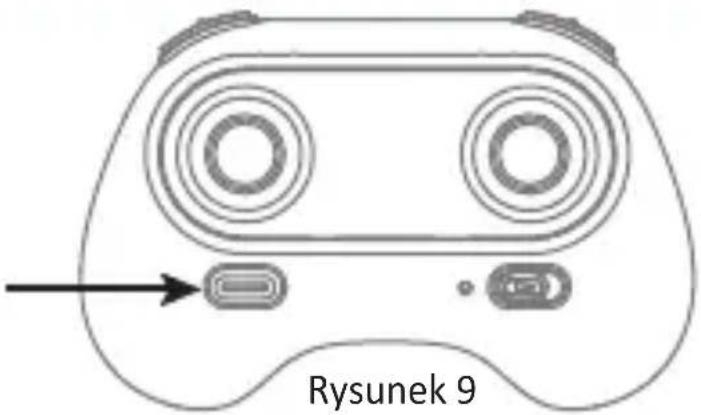

2. Automatyczny start drona: po pomyślnym sparowaniu z nadajnikiem, naciśnij przycisk automatycznego startu (rysunek 9).
   Dron automatycznie się uzbroi i wzniesie się na wysokość około 1,2m.

3. Lądowanie: podczas lotu pociągnij lewy drążek na dół, spowoduje to zmniejszanie wysokości aż do wyłądowania.

Po wykryciu przez drona że wyłądował, sam się rozbroi i wyłączy silniki.

1. Automatyczne lądowanie: podczas lotu naciśnij przycisk lądowania. Dron automatycznie będzie zmniejszać wysokość aż do wyłądowania. (Korzystając z tej funkcji nie możesz w trakcie ruszać lewego drążka, ponieważ przerywa on automatyczne lądowanie).

2. Zatrzymanie Awaryjne: jeśli stracono kontrole nad dronem, lub znajduję się on w awaryjnej sytuacji należy przytrzymać przez co najmniej 1s przycisk awaryjnego zatrzymania (rysunek 9), który spowoduje natychmiastowe zatrzymanie się śmigieł.

Przycisk Lądowania/Awaryjnego lądowania

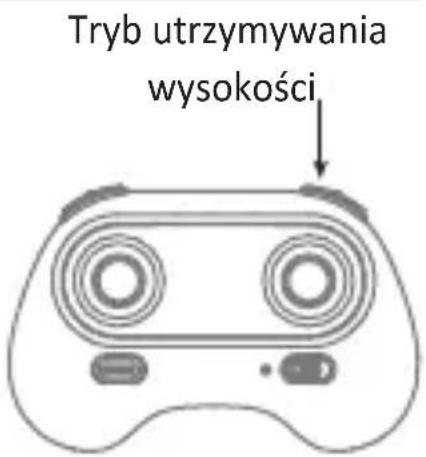

Tryb utrzymywania wysokości

W tym trybie dron sam utrzymuję zadaną wysokość pozwalając pilotowi skupić się na locie. Przydatny tryb dla początkujących którzy dopiero uczą się latać.

Popchnij drążek w góre, aby lecieć dronem w góre z prędkością zależną od wychylenia drążka. Po puszczeniu drążka wróci on do pozycji centralnej, a dron zatrzyma się na zadanej wysokości. Pchnięcie prawego drążka od siebie spowoduję że dron poleci do przodu utrzymując wysokość. Ten tryb jest domyślnym trybem lotu

Uwaga: Tryb utrzymywania wysokości nie może być używany, gdy śmigła są zdeformowane lub uszkodzone po upadku.

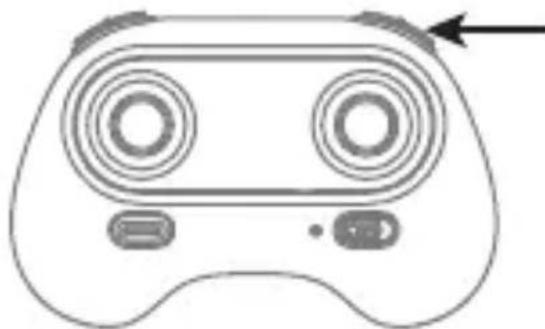

Tryb Wysoka / Średnia / Niska Prędkość

1. Tryb niskiej prędkości (Tryb 1)

Tryb niskiej prękości jest odpowiedni dla początkujących użytkowników.

2.Tryb średniej prędkości (Tryb 2)

Tryb średniej prędkości jest odpowiedni dla bardziej zaawansowanych użytkowników do zabawy w delikatnym wietrze.

3.Tryb wysokiej prędkości (Tryb 3)

Tryb wysokiej prędkości jest odpowiedni dla expertów w celu doświadczenia akrobacji w powietrzu, na zewnątrz

Przełącznik Tryb Wysoka / Średnia/ Niska Prędkość

Tryb utrzymywania kierunku

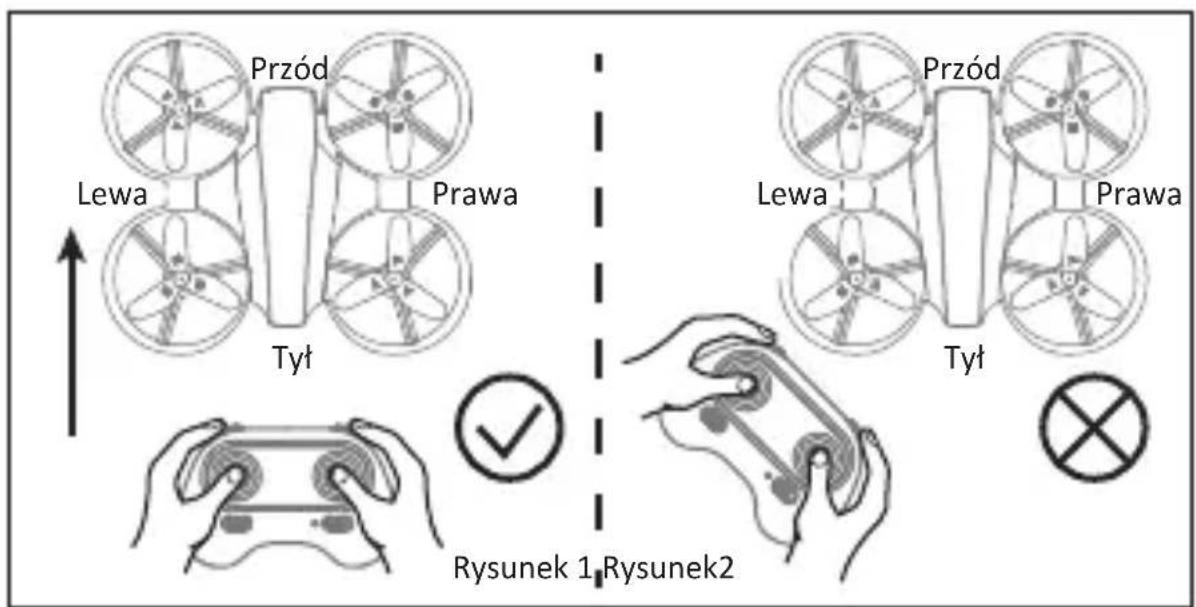

Drony zazwyczaj mają przód i tył oznaczony przez światła LED lub kolorowe śmigła. Domyślnie użytkownicy są zobowiązani do kontrolowania przodu i tyłu drona podczas lotu. W trybie trzymania kierunku użytkownicy mogą obsługiwać drona bez martwienia się o orientację (lewa jest lewa, a prawa jest prawa przez cały czas, niezależnie od tego, jak obrócony jest dron). Tryb trzymania kierunku jest przeznaczony dla początkujących użytkowników, którzy latają dronem w świetle dziennym lub na dalekiej odległości i mają trudności w identyfikacji orientacji drona.

Funkcję możesz aktywować przed startem lub w trakcie lotu. Aby latać w tym trybie, musisz upewnić się, że przedni kierunek drona jest wyrównany z Twoim przednim kierunkiem, NIE zmieniaj kierunku nadajnika i utrzymuj go przed sobą przez cały czas (Zobacz zdjęcia poniżej).

OSTRZEŻENIE!: NIE UŻYWAJ TRYBU TRZYMANIA KIERUNKU, ZANIM UPEWNISZ SIĘ, ŻE PRZÓD DRONA JEST TWOIM KIERUNKIEM PRZEDNIM. W PRZECIWNYM RAZIE DRON MOŻE WYMKNAĆ SIĘ SPOD KONTROLI LUB ODLECIEĆ.

* Naciśnij przycisk trybu utrzymywania wysokości. Dioda drona zacznie świecić co oznacza, że dron wszedł w ten tryb. Naciśnij przycisk ponownie, dioda drona zgaśnie co oznacza, że tryb utrzymywania kierunku został wyłączony

Alarm niskiego poziomu naładowania baterii

Gdy moc baterii nadajnika zostanie wyczerpana, będzie on stale wydawał dźwięk "di""di""di", aby cię zaalarmować, w takim wypadku powinieneś jak najszybciej wyłądować dronem i wymienić baterię, aby zapobiec utracie kontroli.

Alarm odległości

Podczas lotu, gdy dron wyjdzie poza zasięg aparatury, nadajnik wyda dźwięk "di"di""didi", aby cię zaalarmować, że musisz jak najszybciej powrócić do obszaru kontrolera, w przeciwnym razie możesz stracić nad nim kontrolę.

Poznaj swoją aplikację

Pobierz i zainstaluj APP: Xerall

To oprogramowanie jest kompatybilne z systemami IOS i Android, przejdź do strony sklepu z aplikacjami na aby je pobrać i zainstalować.

1. W przypadku systemu iOS wyszukaj Xerall w APP Store.
2. W przypadku systemu Android wyszukaj Xerall w Google Play
3. Zeskanuj kod QR po prawej stronie lub kod QR w pudełku, aby pobrać aplikację Xerall.

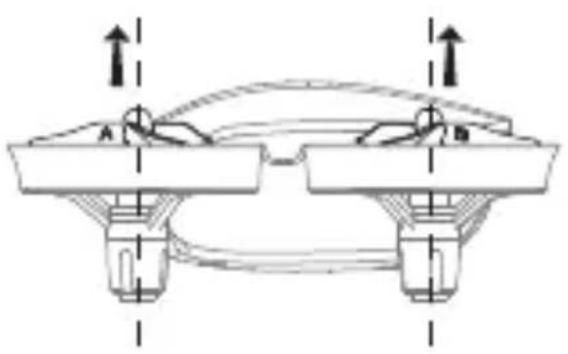

Schemat instalacji części zamiennych Schemat instalacji śmigieł

Podczas demontażu chwyć śmigło i pociągnij je w kierunku pionowym.

Podczas montażu umieść otwór śmigła tak, aby był skierowany w stronę wału silnika i wciśnij w dół, jak pokazano na Rysunku 12.

Rysunek 11 Rysunek 12

Części zamienne

Dla twojej wygody części zamienne, które zostały wymienione poniżej możesz kupić u lokalnego sprzedawcy.

MAYA-11
Silnik A
(Czerwony i Niebieski przewód)

MAYA-12
Silnik B
(Czarny i Biały przewód)

Produkty naszej firmy są stale ulepszane, projekt i specyfikacje mogą ulec zmianie bez powiadomienia. Wszystkie informacje zawarte w tej instrukcji zostały dokładnie sprawdzone, jeśli pojawią się jakiekolwiek błędy, nasza firma zastrzega sobie prawo do ostatecznej interpretacji.

Rozwiązywanie problemów

	Problem Przyczyna problemu RozwiązanieNr.
1	Pilot zdalnego sterowania nie działa.	1. Niski poziom naładowania baterii. 1. Wymień baterię na naładowaną.
		2. Źle podłączona bateria.
		3. Słaby kontakt.
2	Pilot zdalnego sterowania nie może połączyć się z dronem.	1. Lampki kontrolne aparatury nie świecą się.
		2. W pobliżu znajdują się sygnały zakłócające.
		3. Nieprawidłowe działanie. 3. Obsługuj pojazd zgodnie z instrukcją.
		4. Uszkodzenia spowodowane powtarzającym się silnym uderzeniem w pilota lub drona.
3	Brak mocy lub niemożność latania.	1. Łopatki śmigła zostały zdeformowane.
		2. Niski poziom naładowania baterii.
		3. Nieprawidłowa instalacja śmigła.

4	Nie mogę się rozłączyć, dron przewraca się na bok.	1. Dron jest nieskalibrowany.		1. Zapoznaj się z (Opis kalibracji) w przewodniku.
		2. Poważne odkształcenie śmigła.		2. Wymień na nowe.
		3. Odkształcenia obudowy silnika.		3. Wymień na nową obudowę silnika.
		4. Żyroskop nie zresetował się po gwałtownym uderzeniu.		4. Wypoziomuj drona na poziomym podłożu około 10 sekund lub uruchom ponownie, następnie obsługuj go zgodnie z instrukcją.
		5. Uszkodzenie silnika.		5. Wymień silnik na nowy.
5	Lampki kontrolne drona nie świecą się.	1. Niski poziom naładowania akumulatora.	1. Naładuj akumulator zgodnie z instrukcją.
		2. Akumulator stracił swoje nominalne parametry. Lub uszkodził się.	2. Kup nowy akumulator od lokalnego dystrybutora lub naładuj zgodnie z procedurami.
		3. Słaby kontakt.	3. Odłącz wtyczkę zasilania i włóż ją ponownie poprawnie.
	Nie widać obrazu.6	1. Słaby kontakt.		1. Odłącz wtyczkę zasilania i włóż ją ponownie poprawnie.
		2. Uszkodzenie kamery. 2. Wymień kamerę na nową.
		3. Niski poziom naładowania akumulatora.		3. Naładuj akumulator zgodnie z instrukcją.
7	Kontrola przez aplikację jest trudna.	Brak wprawy w obsłudze drona przez aplikację		Przeczytaj uważnie krótką instrukcję dotyczącą funkcji sterowania mobilnego i poznaj właściwe metody sterowania, a następnie cwicz więcej.

Przepisy FCC

To urządzenie zostało przetestowane i uznane za zgodne z normami dla urządzenia cyfrowego klasy B, zgodnie z częścią 15 przepisów FCC. Limity te zostały zaprojektowane w celu zapewnienia odpowiedniej ochrony przed szkodliwymi zakłóceniami w instalacji domowej. To urządzenie wykorzystuje i może emitować energię o częstotliwości radiowej i jeśli jest zainstalowane i używane niezgodnie z instrukcjami, może wywoływać szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że zakłócenia nie wystąpią pomimo poprawnej instalacji. Jeśli urządzenie powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, które można stwierdzić, włączając i wyłączając urządzenie należy spróbować skorygować zakłócenia za pomocą co najmniej jednego z następujących sposobów:

• Zmień orientację lub przenieś antenę odbierającą.
• Zwiększ odstęp między sprzętem a odbiornikiem.
• Podłącz urządzenie do gniazdka w innym obwodzie niż ten, do którego podłączony jest odbiornik.

OSTRZEŻENIE: Urządzenie zostało ocenione pod kątem spełnienia ogólnych wymagań dotyczących ekspozycji na fale radiowe. Urządzenie może być używane w zmiennych warunkach ekspozycji bez ograniczeń.

Zawiadomienie FCC

Urządzenie może generować lub wykorzystywać energię o częstotliwości radiowej. Zmiany lub modyfikacje tego sprzętu mogą powodować szkodliwe zakłócenia, chyba że modyfikacje są wyraźnie zatwierdzone w instrukcji obsługi. Nieautoryzowane przez producenta modyfikacje, mogą unieważnić uprawnienia użytkownika do obsługi tego urządzenia.

To urządzenie jest zgodne z 15 częścią przepisów FCC i podlega dwóm następującym warunkom:

(1) Urządzenie nie może powodować szkodliwych zakłóceń.
(2) Urządzenie musi być odporne na wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.

MADE IN CHINA

Chcielibyśmy skorzystać z okazji i podziękować za zakup naszego produktu. Cenimy Twoje zaufanie do naszej marki i staramy się o maksymalną satysfakcję klienta. W celu uzyskania dalszych informacji lub pomocy prosimy o kontakt. Twoja opinia pomoże nam ulepszyć nasze produkty.
