INSTRUKCJA OBSŁUGI FatMax FMHT77652 STANLEY
- Informacje o detektorze
- Bezpieczeństwo użytkownika
- Bezpieczna obsługa baterii
- Instalacja baterii AA
- Korzystanie z detektora
- Konserwacja i pielęgnacja
- Dane techniczne
Informacje o detektorze
Cyfrowe detektory laserowe FMHT77652 (czerwony) i FMHT77653 (zielony) służą do określania lokalizacji lasera obrotowego, gdy odległość lub warunki oświetlenia ograniczają widoczność lasera.
Bezpieczeństwo użytkownika
PL

OSTRZEŻENIE:
Korzystanie z urządzenia niezgodnie z przeznaczeniem opisanym przez producenta może powodować ograniczenie ochrony oferowanej przez urządzenie.

OSTRZEŻENIE:
Uważnie przeczytać niniejszą instrukcję w całości oraz Instrukcję bezpieczeństwa lasera, a także Instrukcję obsługi lasera obrotowego przed rozpoczęciem korzystania z tego produktu. Osoba odpowiedzialna za przyrząd musi upewnić się, że wszystcy użytkownicy zrozumieli niniejszą instrukcją i przestrzegają jej treści.

PRZESTROGA:
Podczas pracy narzędzia laserowego uważać, aby nie narażać oczu na emitowaną wiązkę lasera. Ekspozycja na wiązkę lasera przez długi okres może być niebezpieczna dla oczu.

OSTRZEŻENIE:

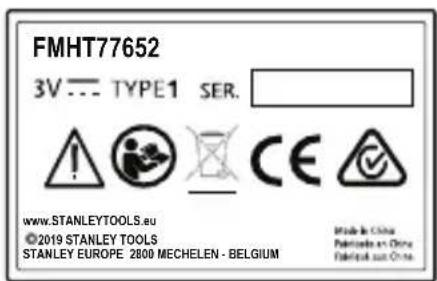

Następujące informacje o etykiecie można znaleźć w narzędziu dla bezpieczeństwa.

Bezpieczna obsługa baterii

OSTRZEŻENIE:
Baterie mogą eksplodować lub przeciekać i spowodować obrażenia ciała lub pożar. Aby zmniejszyć ryzyko:
- Postępować zgodnie z wszystkimi instrukcjami i ostrzeżeniami podanymi na baterii i opakowaniu.
- Zawsze wkładać baterie z prawidłowym ustawieniem biegunów (+ i –), które oznaczono na baterii i narzędziu.
- Nie zwierać styków baterii.
- Nie próbować ładować baterii jednorazowego użytku.
- Nie łączyć starych baterii z nowymi. Wszystkie baterie należy wymieniać jednocześnie, wykorzystując nowe baterie tej samej marki i typu.
- Zużyte baterie należy natychmiast wyjąć z narzędzia i utylizować zgodnie z obowiązującymi przepisami.
- Nie wrzucać baterii do ognia.
- Przechowywać baterie w miejscu niedostępnym dla dzieci.
Instalacja baterii AA

OSTRZEŻENIE:
Zwracać uwagę na oznaczenia (+) i (-) w komorze baterii, aby prawidłowo włożyć baterie. Baterie muszą być tego samego typu i tej samej pojemności. Nie używać razem baterii o różnych poziomach naładowania.
- Unieść pokrywę komory baterii na tylnej ściance detektora (rysunek B ①).
- Włożyć dwie nowe, markowe baterie AA wysokiej jakości, dopilnowując, aby ustawić końca baterii oznaczone - i + zgodnie z oznaczeniami w komorze baterii (rysunek ②).
- Wciskać pokrywę komory baterii, aż zatrzaśnie się w prawidłowym położeniu (rysunek B ③).
- Wcisnąć, aby włączyć detektor.
- Sprawdzić ikonę baterii (rysunek ①) na ekranie LCD. Powinien pokazywać, że bateria jest Całkowicie naładowana.
| Poziom naładowania baterii | |
![]() | Całkowicie naładowania |
![]() | Około 2/3 naładowania |
![]() | Około 1/3 naładowania |
![]() | Konieczna wymiana baterii. |
- Jeśli nie jest się gotowym do użycia detektora od razu, wcisnąć i przytrzymać ⏻ przez co najmniej 2 sekundy, aby wyłączyć detektor i oszczędzać energię baterii.
Korzystanie z detektora
Cyfrowego detektora lasera DEWALT można używać z zaciskiem detektora lub bez. W przypadku stosowania z zaciskiem, detektor można ustawić na łacie mierniczej, słupku do poziomowania, belce lub słupie (rysunek D).
Mocowanie detektora do zacisku
- Korzystając z otworów dopasowujących (rysunek A 8), nałożyć zacisk na detektor (rysunek C 1).
- Obracać pokrętłem mocującym (rysunek © 2) zgodnie ze wskazówkami zegara, aby zamocować detektor na zacisku.
- Obracać pokrętem zacisku (rysunek ①) przeciwnie do wskazówek zegara, aby otworzyć szczęki zacisku.
- Założyć zacisk na łatę (rysunek ①②), aby detektor był ustawiony na wysokości koniecznej do współpracy z laserem.
- Obracać pokrętłem zacisku (rysunek ①) zgodnie ze wskazówkami zegara, aby przymocować zacisk na łacie.
Zwrócić uwagę, że linia odniesienia detektora jest ustawiona na wysokości górnej krawędzi zacisku (rysunek ③). Potem, podczas dopasowywania linii odniesienia do wiązki lasera, używa się pokrętła (rysunek ①) do luzowania zacisku i przesuwania detektora do góry lub w dół w razie potrzeby.
Włączanie detektora
- Nacisnąć, aby włączyć detektor.
- Sprawdzić, czy wszystkie ikony wyświetlły się na chwilę na przednim ekranie LCD (rysunek A 4) i na tylnym ekranie LCD (rysunek A 5).
Podświetlenie ekranu LCD
Kiedy detektor jest włączony, nacisnąć „daby włączyć/wyłączyć podświetlenie ekranu LCD.
UWAGA: Jeśli po 60 sekundach wiązka lasera nie zostanie wykryta lub przycisk na klawiaturze nie zostanie wciśnięty, ekran LCD wyłączy się automatycznie.
Regulacja ustawienie dokładności
Domyślnie dokładność jest ustawiona na wysoką.
Używać niższych ustawień dokładności, kiedy:
- Wysoka dokładność nie jest potrzebna.
- Uzyskanie stabilnego poziomu odniesienia jest niemożliwe z powodu drgań.
- Drganie powietrza spowodowane gorącem zakłóca wiązkę lasera.
Aby przełączyć na niższą dokładność:
-
Na ekranie LCD detektora wyświetlić aktualne ustawienie dokładności (rysunek ⑤ ③).
-
Nacisnąć łaby zmienić dokładność na żadana .
| Nacisnąć | Ustawienie dokładności | Na ekranie LCD |
| Domyślna | WYSOKA ≤ 1 mm ≤ 0,05'' ≤ 1/16'' | ▼—▲ |
| x1 | ŚREDNIA ≤ 2 mm ≤ 0,10'' ≤ 1/8'' | ▼≡▲ |
| x2 | NISKA ≤ 5 mm ≤ 0,20'' ≤ 1/4'' | ▼≡▲ |
| x3 | NAJNIŻSZA ≤ 10 mm ≤ 0,50'' ≤ 1/2'' | ▼≡▲ |
Zmiana jednostki pomiaru
Domyślnie pomiary są wyświetlane na ekranie LCD w milimetrach (mm). Można zmienić jednostkę na dziesiętne cali lub ułamki cali.
-
Na ekranie LCD detektora wyświetlić aktualne jednostki pomiaru (rysunek E 2).
-
Nacisnąć aby zmienić jednostkę pomiaru.
| NacisnąćINMM | Jednostka pomiaru | Na ekranie LCD |
| Domyślna milimetry mm | ||
| x1 dziesiętne cali in | ||
| x2 ułamkii cali in | ||
Regulacja głośności głośnika
Domyślnie głośność głośnika jest ustawiona na „GŁOŚNO”. Można zmniejszyć głośność lub wyłączyć dźwięk.
-
Na ekranie LCD detektora wyświetlić aktualne ustawienie głośności głośnika (rysunek E 4).
-
Nacisnąć aby zmienić głośność na żądaną.
| Nacisnąć | Głośność głośnika | Na ekranie LCD |
| Domyślna | GŁOŚNO | |
| x1 CICHO | ||
| x2 WYCISZ Brak ikony | ||
Wykrywanie wiązki lasera
-
Gdy detektor jest włączony, ustawić go w miejscu projekcji wiązki lasera.
-
Korzystając z libelli detektora (rysunek Ⓐ 2), utrzymywać go w płaszczyźnie poziomej.
-
W zakresie 45° od źródła wiązki lasera, ustawić okienko odbiorcze (rysunek Ⓐ 3) w kierunku wiązki lasera.
-
Użyć poniższych wskaźników do dopasowania linii odniesienia detektora (rysunek A 1) do wiązki lasera.
-
Kolorowe diody LED z przodu detektora (rysunek A 6) wskazują, czy detektor znajduje się powyżej wiązki lasera (czerwona), jest ustawiony zgodnie z wiązką lasera (zielona) lub poniżej wiązki (niebieska).
- Ikona wykrywania lasera na ekranie LCD (rysunek E ⑤ lub E ⑥) pokazuje, jak blisko wiązki lasera znajduje się linia odniesienia detektora. Im większa liczba słupków na ikonie, tym dalej linia odniesienia znajduje się od wiązki lasera. Jeśli wiązka lasera zostanie wykryta w zasięgu detektora, na ekranie LCD pojawi się również cyfrowy odczyt wysokości (rysunek E ⑧) między linią odniesienia a wiązką lasera. Jeśli wiązka lasera zostanie wykryta poza zasięgiem detektora, zamiast cyfrowego odczytu wysokości pojawi się „OUT”.
- Przerywany sygnał dźwiękowy jest emitowany, chyba że dźwięk jest wyciszony.
| Ustawianie linii odniesienia detektora na wiązkę lasera | |||||||
| Ikony wykrywania lasera(Pokazują, czy należy przesunąć detektor DO GÓRY lub W DÓŁ) | |||||||
| Czerwona | OUTPrzesunąć w dół > 50 mm | Przesunąć w dół od 30 do 50 mm | Przesunąć w dół od 20 do 29 mm | Przesunąć w dół od 10 do 19 mm | Przesunąć w dół od 5 do 9 mm | Przesunąć w dół od 1 do 4 mm | Szybkie miganie |
| Zielona | Linia odniesienia detektora jest ustawiona w jednej linii z wiązką lasera | Stały sygnał dźwiękowy | |||||
| Niebieska | OUTPrzesunąć do góry > 50 mm | Przesunąć do góry od 30 do 50 mm | Przesunąć do góry od 20 do 29 mm | Przesunąć do góry od 10 do 19 mm | Przesunąć do góry od 5 do 9 mm | Przesunąć do góry od 1 do 4 mm | Wolny sygnał dźwiękowy |
- Kiedy linia odniesienia detektora (rysunek Ⓐ 1) jest ustawiona na wiązkę lasera, zaznaczyć to położenie.
UWAGA: Jeśli górna ścianka detektora jest używana jako miejsce oznaczenia, odnieść się do pozycji tylnej ścianki detektora, aby obliczyć wartość kompensacji (rysunek Ⓐ7).
Zmiana położenia linii odniesienia
Aby przestawić linię odniesienia z położenia domyślnego:
- Dopilnować, aby detektor aktualnie wykrywał wiązkę lasera w żadanym położeniu nad lub pod domyślnym położeniem linii odniesienia.
- Nacisnąć, aby ustawić nowe położenie linii odniesienia. Cyfrowy odczyt wysokości (rysunek E ⑧) zmieni się na 0, a ikona Oset (rysunek E ⑨) pojawi się na ekranie LCD.
- Użyć detektora z nowym położeniem linii odniesienia.
- Aby przestawić linię odniesienia z powrotem w położenie domyślne, nacisnąć 📋.
Wyłączanie detektora
Wcisnąć i przytrzymać przez około 3 sekundy, aby wyłączyć detektor.
UWAGA: Detektor wyłączy się automatycznie, jeśli nie wykryje wiązki lasera przez 30 minut.
Konserwacja i pielęgnacja
Zewnętrzne części z tworzyw sztucznych można czyścić wilgotną ściereczką. Mimo tego, że te części są odporne na działania rozpuszczalników, NIGDY nie używać rozpuszczalników. Użyć suchej i miękkiej ściereczki do usunięcia wilgoci z narzędzia przed rozpoczęciem przechowywania.
Koniec użytkowania
NIE usuwać tego produktu z normalnymi odpadami z gospodarstwa domowego.
ZAWSZE utylizować akumulatory zgodnie z lokalnymi przepisami.
UTYLIZOWAĆ zgodnie z lokalnymi przepisami dotyczącymi zbiórki i utylizacji odpadów elektrycznych i elektronicznych dyrektywy WEEE.

Gwarancja
Wejść na www.2helpU.com, aby uzyskać najnowsze informacje o gwarancji.
Dane techniczne
| FMHT77652 (czerwony) i FMHT77653 (zielony) | |
| Dokładność poziomowania (wysoka) ≤ 1 mm | |
| Dokładność poziomowania (średnia): ≤ 2 mm | |
| Dokładność poziomowania (niska): ≤ 5 mm | |
| Dokładność poziomowania (najniższa): ≤ 10 mm | |
| Szerokość okienka odbiorczego lasera: 127 mm | |
| Promień roboczy: ≥ 300 m | |
| Dokładność libelli: 2 mm przy 3° | |
| Czas pracy: 24 h | |
| Automatyczne wyłączanie (jeśli nie wykryto sygnału): 30 min | |
| Źródło zasilania: 2 baterie AA | |
| Klasa ochrony: IP66 | |
| Temperatura eksploatacji: -10°C do +50°C (+14°F do +122°F) | |
| Temperatura przechowywania: -20°C do +70°C (-4°F do +158°F) |
