INSTRUKCJA OBSŁUGI E-NW950 EB Fit

Koniecznie zapoznaj się z poniższymi informacjami

NAZWA I ADRES IMPORTERA

www.galeriasportowa.pl

OPIS PRODUKTU

MAKSYMALNA WAGA UŻYTKOWNIKA	-	130 kg
ZAKRES STOSOWANIA URZĄDZENIA	-	do użytku domowego - klasa „H-C”
KLASA DOKŁADNOŚCI	- „C”
(DOKŁADNOŚĆ MINILALNA)
KLASA UŻYTKOWANIA		- „H”
(DO UŻYTKU DOMOWEGO)
WAGA URZĄDZENIA	- 58 kg
WAGA KOŁA ZAMACHOWEGO	-	10 kg
WYMIARY URZĄDZENIA	-	150 x 68 x 170 cm
ROK PRODUKCJI		- 2020
OKRES TRWAŁOŚCI	- BEZTERMINOWO
REGULACJA OBCIĄŻENIA	- Z LICZNIKA

Urządzenie nie jest przeznaczone dla celów terapii – rehabilitacji.

INFORMACJA NA TEMAT OBCIĄŻENIA (ZALEŻNA, NIEZALEŻNA OD PRĘDKOŚCI)

Obciążenie ustawia się na liczniku i ma ono związek z prędkością jazdy tylko i wyłącznie przy użyciu określonych programów z licznika.

UWAGI I ZALECENIA

Sprzęt służy do poprawiania kondycji fizycznej i uzyskania prawidłowej sylwetki. Orbitrek jest tak zaprojektowany, aby wykonywać ćwiczenia bez nadmiernego wysiłku fizycznego. Urządzenie pozwala na realizację ćwiczeń w zaciszu domowym.

UWAGA!

1. Z urządzenia nie mogą korzystać dzieci. Dzieci nie będące pod nadzorem nie mogą przebywać w obrębie urządzenia.
2. Zakres ćwiczeń i ich rodzaj skonsultuj z lekarzem, aby dobrać je do Twoich potrzeb.
3. Jeżeli jesteś w trakcie leczenia, cierpisz na jakieś choroby, ukończyłeś 35 lat, konsultacja z lekarzem jest wskazana.
4. Unikaj zbytniego wysiłku w trakcie wykonywania ćwiczeń.

UWAGA!

1. Zabrania się używania sprzętu przez dzieci. Sprzęt należy składować w miejscu niedostępnym dla dzieci. Urządzenie nie przewiduje tego typu używania. Urządzenie nie służy do zabawy.
2. Dzieci bez opieki należy trzymać z dala od urządzenia.
3. Zakres ćwiczeń i ich rodzaj skonsultuj z lekarzem, aby dobrać je do Twoich potrzeb.
4. Jeżeli jesteś w trakcie leczenia, cierpisz na jakieś choroby, ukończyłeś 35 lat, konsultacja z lekarzem jest wskazana.

5. Unikaj zbytniego wysiłku w trakcie wykonywania ćwiczeń.

6. „ OSTRZEŻENIE ” Systemy monitorowania tętna mogą być niedokładne. Nadmiar ćwiczeń może doprowadzić do poważnych obrażeń lub śmierci. Jeśli czujesz się słabo, natychmiast przerwij ćwiczenie.

7. Urazy dla zdrowia mogą wynikać z nieprawidłowego lub zbyt intensywnego treningu.

8. Urządzenie zostało zaprojektowane do użytku w pomieszczeniach zamkniętych.

9. Nie wystawiaj urządzenia na działanie wilgoci oraz kurzu, nie używaj poza domem, nie przechowuj w szopie, garażu, przybudówce, pod zadaszeniem.

10. Urządzenie zostało zaprojektowane wyłącznie do użytku domowego. Gwarancja i producent nie odpowiadają za produkt lub uszkodzenia produktu jeśli używany był w celach komercyjnych, profesjonalnych bądź pół-profesjonalnych.

11. Sprzęt nie służy do celów medycznych.

12. Nie używaj urządzenia w pobliżu wody.

13. Pamiętaj, że przy każdym używaniu narzędzi zachodzi niebezpieczeństwo skaleczenia. Zachowaj wszelkie zasady ostrożności!

SPOSÓB KORZYSTANIA Z URZĄDZENIA

1. Ustaw sprzęt na gładkiej, wypoziomowanej i stabilnej powierzchni.

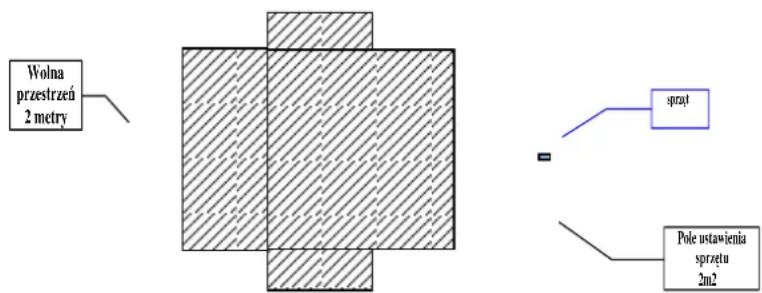

2. Dla bezpiecznego wykonywania ćwiczeń ustaw urządzenie na wolnej przestrzeni o wymiarach co najmniej 2 m2. Urządzenie zajmuje około 1 m2 powierzchni. Wokół urządzenia powinno być co najmniej 2 m wolnej przestrzeni.

1. Nie należy użytkować go „pod gołym niebem”, a także w pomieszczeniach o dużej wilgotności.
2. Przed korzystaniem z urządzenia należy sprawdzić, czy urządzenie jest sprawne w 100%.
3. Na urządzeniu może ćwiczyć tylko jedna osoba.

SPOSÓB KORZYSTANIA Z URZĄDZENIA

1. Ustaw sprzęt na gładkiej, wypoziomowanej powierzchni.
2. Dla bezpiecznego wykonywania ćwiczeń ustaw urządzenie na wolnej przestrzeni o wymiarach co najmniej 4 m2. Urządzenie zajmuje około 1,5 m2 powierzchni. Wokół urządzenia powinno być co najmniej 2 m wolnej przestrzeni.
3. Nie należy użytkować go „pod gołym niebem”, a także w pomieszczeniach o dużej wilgotności.
4. Przed korzystaniem z urządzenia należy sprawdzić, czy urządzenie jest sprawne w 100%.
5. Na urządzeniu może ćwiczyć tylko jedna osoba.

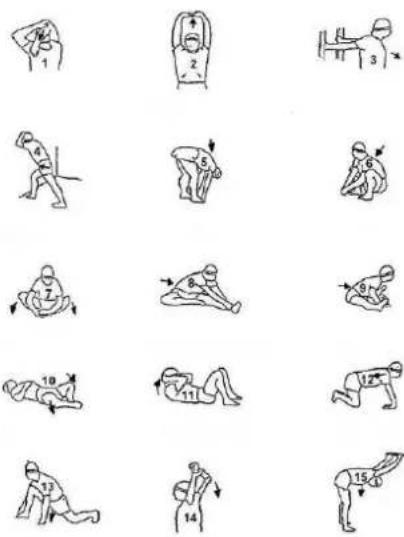

1. Przed przystąpieniem do ćwiczeń należy wykonać krótką rozgrzewkę (przykładowe ćwiczenia – rys.)

2. W trakcie ćwiczeń przyjmij prawidłową pozycję:

3. Należy stanąć na obu stopkach

4. Plecy wyprostowane
5. Ręce ugięte w łokciach i wsparte na drążkach

PRAWIDŁOWA POZYCJA NA URZADZENIU

Orbitrek trenuje górne części ciała ( ćwiczenia bez użycia drążków, ręce wsparte na kierownicy ) lub dolne i górne części ciała ( jazda na orbitreku z użyciem drążków, pracują ręce i nogi ). Oprócz jazdy - na orbitreku nie wykonuje się żadnych innych ćwiczeń.

Urządzenie to umożliwia wykonywanie ćwiczeń będących połączeniem biegania i jazdy na rowerze, włączające aktywność ramion.

ZAKRES STOSOWANIA URZĄDZENIA

1. Orbitrek przeznaczony jest do użytku domowego.
2. Ćwicząc na nim poprawisz nie tylko wygląd Twojej sylwetki, zrzucisz zbędne kilogramy, ale także poprawisz wydolność układu krążeniowo-oddechowego oraz ogólną kondycję.
3. Orbitrek umożliwia Ci trening całego ciała i angażuje wszystkie ważniejsze mięśnie. wzmacnia nogi, pośladki, biodra, jak również górne partie ciała tj. ramiona, barki, klatkę piersiową i grzbiet.
4. Dzięki temu, ćwicząc spalamy bardzo duże ilości kalorii i poprawiamy kondycje całego organizmu!

UWAGI NA TEMAT BEZPIECZEŃSTWA

1. Najlepiej ćwiczyć przed jedzeniem, lub nie wcześniej niż 2 godziny po posiłku.
2. Jeżeli w trakcie ćwiczeń będziesz odczuwał jakieś niepokojące objawy (np. bóle, skurcze itp.) natychmiast przerwij ćwiczenia i w razie konieczności skontaktuj się z lekarzem.
3. Zachowaj ostrożność przy wchodzeniu i schodzenia z urządzenia.
4. Kobiety w ciąży nie powinny korzystać z urządzenia w celu uniknięcia komplikacji wynikających ze wzmożonego wysiłku.
5. Nie dotykaj części urządzenia, znajdujących się w ruchu.
6. W trakcie wykonywania ćwiczeń używaj właściwego obuwia, które zabezpieczy cię przed poślizgiem.
7. Przed przystąpieniem do ćwiczeń sprawdź, czy wszystkie części są prawidłowo dokręcone.
8. Pamiętaj, że licznik powinien być suchy.
9. W trakcie ćwiczeń i po ich zakończeniu nie dotykaj siłowników. Elementy te nagrzewają się i ich dotknięcie może spowodować oparzenia.
10. Nie dokonuj żadnych modyfikacji w urządzeniu, które mogą wpłynąć na bezpieczeństwo użytkowania. Jakiekolwiek naprawy może wykonywać tylko wyspecjalizowany serwis. Kontakt do serwisu pod numerem telefonu (58) 5733833, fax [phone], 83-050 Bąkowo ul. Wybickiego 9.
11. Uszkodzone części natychmiast wymienić na nowe lub wycofać urządzenia z użytkowania. Wszystkie części zużywają się standardowo.
12. Należy pamiętać o konieczności utrzymania dzieci nie będących pod nadzorem z dala od urządzeń.
13. Nie zaleca się pozostawiania urządzeń regulacyjnych, które mogłyby przeszkadzać w ruchu użytkownika, w takim położeniu, aby wystawał jakikolwiek element.
14. Pamiętaj, że poziom bezpieczeństwa użytkownika sprzętu można utrzymać tylko dzięki regularnej kontroli dotyczącej uszkodzenia i zużycia poszczególnych elementów.

PRODUKT PRZEZNACZONY DO UŻYTKU DOMOWEGO. PRODUCENT NIE PONOSI ODPOWIEDZIALNOŚCI ZA USZKODZENIA SPOWODOWANE UŻYTKOWANIEM URZĄDZENIA W WARUNKACH INNYCH NIŻ DOMOWE ( SALE GIMNASTYCZNE, KLUBY SPORTOWE ITP.).

URAZY DLA ZDROWIA MOGA WYNIKAĆ Z NIEPRAWIDŁOWEGO LUB ZBYT INTENSYWNEGO TRENINGU.

OSTRZEŻENIA

1. POZIOM BEZPIECZEŃSTWA UŻTKOWNIKA SPRZETU MOŻNA UTRZYMAC TYLKO DZIEKI REGULARNEJ KONTROLI, DOTYCZĄCEJ USZKODZEŃ I ZUŻYCIA.
2. USZKODZONE CZĘŚCI NALEŻY NATYCHMIAST WYMIENIĆ.

3. NAJBARDZIEJ NARAŻONYMI NA ZUŻYCIE CZĘŚCIAMI SĄ PEDALY, NAKŁADKI.

4. NIE ZALECA SIĘ POZOSTAWIANIA URZĄDZEŃ REGULUJĄCYCH, KTÓRE MOGŁYBY PRZESZKADZAĆ W RUCHU UŻTKOWNIKA, W TAKIM POŁOŻENIU, ABY WYSTAWAŁ JAKIKOLWIEK ELEMENT.

KONSERWACJA I CZYSZCZENIE

1. Czyść ręcznie mydłem z ciepłą wodą. Temperatura wody nie może przekraczać 25 stopni.
2. Suszyć w temperaturze pokojowej. Nigdy do suszenia nie używaj otwartego ognia, ani też żadnych urządzeń np. suszarki do włosów.
3. Nie należy czyścić chemicznie.
4. Przechowuj w suchym miejscu w temperaturze pokojowej.

UWAGA!

DO CZYSZCZENIE NIE UŻYWAJ ŻADNYCH ŚRODKÓW CHEMICZNYCH.

dotyczy licznika

OSTRZEŻENIA

1. POZIOM BEZPIECZEŃSTWA UŻTKOWNIKA SPRZETU MOŻNA UTRZYMAC TYLKO DZIEKI REGULARNEJ KONTROLI, DOTYCZĄCEJ USZKODZEŃ I ZUŻYCIA.
2. USZKODZONE CZĘŚCI NALEŻY NATYCHMIAST WYMIENIĆ.
3. NAJBARDZIEJ NARAŻONYMI NA ZUŻYCIE CZĘŚCIAMI SĄ PEDALY, NAKŁADKI.
4. NIE ZALECA SIĘ POZOSTAWIANIA URZĄDZEŃ REGULUJĄCYCH, KTÓRE MOGŁYBY PRZESZKADZAĆ W RUCHU UŻTKOWNIKA, W TAKIM POŁOŻENIU, ABY WYSTAWAŁ JAKIKOLWIEK ELEMENT.

LISTA CZEŚCI

NR	OPIS	IL.		NR	OPIS	IL.
1	LICZNIK	1		34	NAKRĘTKA NYLON M8*H7.5*S13	3
2	LINKA 1	1		35	ŚRUBA M8*73*20*H5	4
3	SRUBA M5*10	4		36	PODPORA PRZÓD	1
4	PODPORA KIEROWNICY	1		37	ZATYCZKA Φ60.5*17	4
5	KIERONICA POŚREDNIA	1		38	NAKRĘTKA M8	5
6	OSŁONA KIEROWNICY Φ23*3*350	2		39	STOPKA GUMOWA φ52*18*M8*25	5
7	CZYJNIK PULSU	2		40	PODPORA TYŁ	1
8	CZUJNIK PULSU	2		41L/R	OSŁONA PODPORY	2
9	ZATYCZKA	2		42	ŁĄCZNIK	7
10	ŚRUBA ST3*25	4		43	SRUBA M8*16*S5*φ13	10
11	LINKA PULSU	2		44	ŁĄCZNIK	2
12	ŚRUBA M8*20*S5	6		45	PODKŁADKA d19*Φ25*0.3	4
13	PODKŁADKA d8	22		46	ŚRUBA M8*50*M6*15*S5	4
14	PODKŁADKA d8*Φ20*2*R30	6		47	DYSTANS Φ14*Φ8.2*45.2	4
15	UCHWYT Φ12	2		48	PRZEPUST 3 Φ32*3.3*Φ28*16*Φ14	8
16	ZATYCZKA Φ32	2		49	ŚRUBA M6*15*S5	4
17	OSŁONKA PIANKOWA Φ30*3*270	2		50L/R	PODPORA STOPKI LEWEJ & PRAWEJ	2
18L/R	LEWA/PRAWA KIEROWNICA	2		51	ZATYCZKA φ38*17	10
19	PIERŚCIEN ALU Φ37.5*φ32.5*12	2		52L/R	STOPKA 380*185*49	2
20L/R	DRAŻEK	2		53L/R	LEWY & PRAWY ŁĄCZNIK	2
21	ZATYCZKA Φ50*5	2		54	PODKŁADKA d17*Φ22*0.3	6
22	ŚRUBA M8*16*S14	2		55	ŁOZYSKO 6003	12
23	PODKŁADKA d8*Φ32*2	6		56	ŁĄCZNIK	2
24	PRZEPUST 4 Φ32*3.3*Φ28*20.5*Φ19.1	14		57	ŚRUBA ST4.2*16*Φ8	18
25	PRZEPUST Φ50*Φ28*20	8		58L/R	OSŁONA	2
26	DYSTANS GUMOWY Φ30*Φ20*10	2		59	KOŁO Φ70*45	2
27	ŚRUBA M8*45*S6*φ12	4		60	ZABEZPIECZENIE	2
28	PODKŁADKA d8*Φ20*2*R19	4		61	RAMA GŁÓWNA	1
29	NAKRĘTKA M8*H16*S13	8		62	RELING	1
30	PODKŁADKA d8*Φ20*2	10		63	SZYNA PROWADZĄCA ALU	2
31	ŚRUBA M8*42*15*S5	2		64	ŚRUBA M5*10*φ8	4
32	KÓŁKO TRANSPORTOWE φ62*25.5*φ8.5	2		65	NAKRĘTKA M4*H7*S7	2
33	PODKŁADKA d8*Φ16*1.5	6		66	RĄCZKA REGULACJI NACHYLENIA	1
67	ŚRUBA M4*12*φ8	1		94	ŁOZYSKO 6004	2
68	SRUBA M4*16*φ8	1		95	PIERŚCIEN ZABEZPIECZAJĄCY d20	1
69	PODKŁADKA φ15*64	1		96	GNIAZDO CZUJNIKA	1
70	SPRĘŻYNA φ1.5*φ14.5*50*N12	1		97	CZUJNIK	1
71	ZATYCZKA φ32*17	2		98	LINKA 2	1
72	PRZEPUST	1		99	SILNIK	1
73	ZASILACZ	1		100	LINKA OBCIĄŻENIA	1
74L/R	OSŁONA ŁAŃCUCHA PRAWA	2		101	KABEL ZASILANIA	1
75	ZATYCZKA	3		102	NAKRĘTKA M10*1*H8*S15	2
76	ŚRUBA ST4.2*16*Φ8	6		103	ŚRUBA REGULACJI ŁAŃCUCHA	2
77	ZATYCZKA	2		104	NAKRĘTKA M10*1*H5*S17	1
78	OŚKA MAŁA	2		105	KOŁO ZAMACHOWE	1
79	ŁĄCZNIK	2		106	Washer d10*Φ20*2	1
80	KORBA	2		107	ŚRUBA M8*12*Φ10*5*S12	1
81	NAKRĘTKA M10*1.25*H7.5*S14	2		108	PODKŁADKA d12*φ17*0.5	1
82	NAKRĘTKA M8*20	2		109	SPREŻYNA Φ3.2*Φ20.2*60	1
83	PODKŁADKA d6*Φ16*1.5	8		110	RAMA KOŁA	1
84	DYSTANS φ15*φ12*8	6		111	PODKŁADKA d12	1
85	NAKRĘTKA NYLON M6*H6*S10	4		112	ŁOŻYSKO 6001	2
86	PODKŁADKA d6	4		113	KOŁO	1
87	PRZEPUST POŚREDNI	1		114	PODKŁADKA d6*Φ16	1
88	ŚRUBA M6*16*S10	4		115	ŚRUBA M6*12*S10	1
89	MAGNES	1		116	ŚRUBA M18*20*S13	4
90	KOŁO PASOWE φ260	1		A	KLUCZ S5	1
91	PAS	1		B	KLUCZ S13-14-15	1
92	DYSTANS Φ25*Φ20.2*4	1		C	KLUCZ S6	1
93	PODKŁADKA d20	1		D	KLUCZ S13-S15	1

RYSUNEK KONSTRUKCYJNY

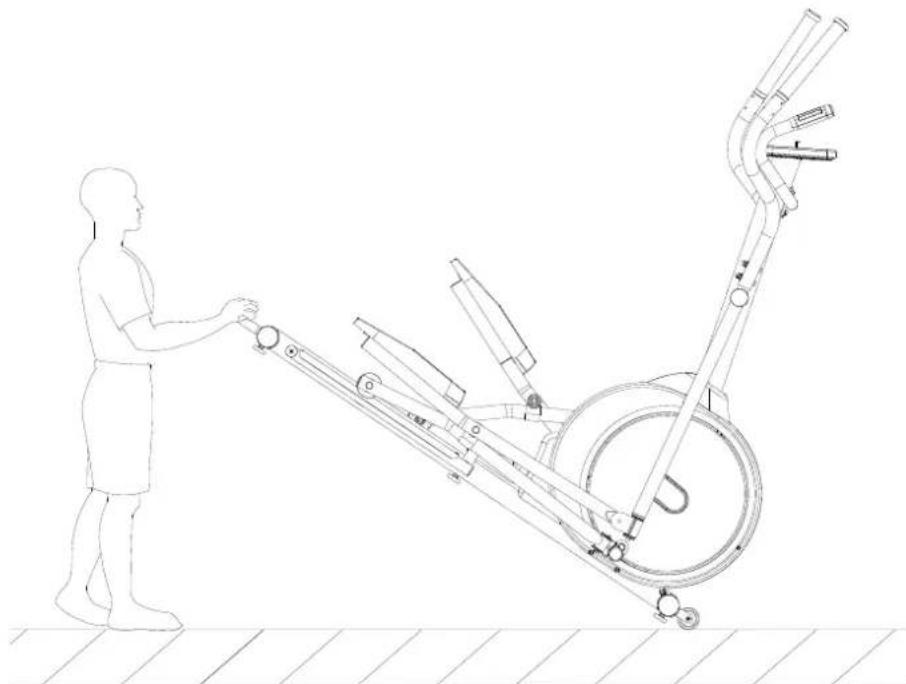

PRZEMIESZCZANIE ORBITREKA

1. ODŁĄCZ OD ZASILANIA.
2. OSTROŻNIE UNIĘŚ ORBITREK TAK, JAK POKAZANO PONIŻEJ.
3. PRZEMIESZCAJ NA KÓŁKACH TRANSPORTOWYCH.
4. OSTROŻNIE POSTAW ORBITREK NA ŻĄDANYM MIEJSCU.

NACIŚNIJ ENTER √ ABY PRZEŁĄCZYĆ RPM → WATT.

- WYŚWIETLA 16 POZIOMÓW OBCIŻENIA.

OPIS PROGRAMÓW

PROGRAM	OPIS	UWAGA
MANUAL	(PROGRAM 1) TRYB ĆWICZEŃ Z 1 RĄCZNA REGULACJA OPORU
PROGRAM	(PROGRAM 2 ~ 11) TRYB ĆWICZEŃ Z 10 AUTOMATYCZNA REGULACJA OPORU
BODY FAT	(PROGRAM 12) TEST INDEKSU TKANKI TŁUSZCZOWEJ, MASY CIAŁA & METABOLIZMU
WATT	(PROGRAM 13) TRYB ĆWICZEŃ Z REGULACJA OBCIAŻENIA
H.R.C	(PROGRAM 14 ~ 17) TRYB ĆWICZEŃ Z KONTROLĄ RYTMU SERCA - 65%, 75%, 85% ORAZ WARTOŚCI ZDEFINIOWANEJ PRZEZ UŻYTKOWNIKA
USER PROGRAM	(PROGRAM 18 ~ 21) TRYB ĆWICZEŃ Z REGULACJA OBCIAŻENIA DEFINIOWANĄ PRZEZ UŻYTKOWNIKA
RECOVERY	TEST RYTMU SERCA
BLUETOOTH & APP	WSPARCUE PRZE Bluetooth & APLIKACJĘ	W OPCJI
WIRELESS PULSE	BEZPRZEWODOWY PAS PIERSIOWY 5.3 KHZ	W OPCJI

UWAGA: W OPCJI – W STANDARDZIE TE FUNKCJE NIE DZIAŁAJĄ.

OPIS PRZYCISKÓW FUNCYJNYCH

RECOVERY

RESET

1) NACIŚNIJ ENTER √ ABY PRZEJŚĆ DO USTAWIEŃ.
