Typ produktu	Głośnik sufitowy
Marka	Tonsil
Model	ZGSU-25P
Moc RMS	100 W
Impedancja	8 Ω
Czułość	93 ± 3 dB
Pasmo przenoszenia	70 Hz - 20 kHz
Wymiary zewnętrzne	243 × 110 mm
Średnica otworu montażowego	216 mm
Waga	1,66 kg
Materiał obudowy	ABS
Kolor	Biały
Zastosowanie	Obiekty biznesowe, lotniska, kluby, hotele
Montaż	Sufitowy, wymaga otworu o średnicy 216 mm
Podłączenie	Przewody głośnikowe (standardowe)
Konserwacja	Przecierać suchą, miękką szmatką
Bezpieczeństwo	Zgodny z obowiązującymi normami
Części zamienne	Dostępne u autoryzowanych dystrybutorów Tonsil

Często zadawane pytania - ZGSU-25P Tonsil

Jak zainstalować głośnik ZGSU-25P?

Należy wyciąć w suficie otwór o średnicy 216 mm, podłączyć przewody, zdjąć osłonę głośnika, umieścić głośnik w otworze i zabezpieczyć uchwytami montażowymi, a następnie zamontować osłonę.

Jaką impedancję ma ten głośnik?

Impedancja wynosi 8 Ω, co czyni go odpowiednim do standardowych systemów niskoimpedancyjnych.

Czy mogę malować głośnik?

Tak, obudowa z ABS może być malowana. Należy jednak uważać, aby nie zablokować otworów wentylacyjnych ani nie uszkodzić membrany.

Jaka jest moc głośnika?

Moc RMS wynosi 100 W, co zapewnia odpowiednią głośność dla średnich i dużych pomieszczeń.

Jaki jest zakres częstotliwości?

Pasmo przenoszenia wynosi 70 Hz - 20 kHz, pokrywając szeroki zakres słyszalny.

Czy głośnik nadaje się do użytku na zewnątrz?

Nie, głośnik ZGSU-25P jest przeznaczony wyłącznie do montażu wewnątrz pomieszczeń, w suchym środowisku.

Jaki otwór należy wyciąć w suficie?

Wymagany otwór montażowy ma średnicę 216 mm.

Czy głośnik jest kompatybilny z systemami 70V/100V?

Nie, głośnik ma impedancję 8 Ω i jest przeznaczony do bezpośredniego podłączenia do wzmacniacza niskoimpedancyjnego.

Jak czyścić głośnik?

Należy przecierać obudowę suchą, miękką szmatką. Nie używać środków chemicznych ani wilgotnych ściereczek.

Gdzie można kupić części zamienne?

Części zamienne są dostępne u autoryzowanych dystrybutorów Tonsil oraz w autoryzowanych serwisach.

INSTRUKCJA OBSŁUGI ZGSU-25P Tonsil

ZGSU-25P to wysokiej klasy głośnik sufitowy. Został zaprojektowany do użytkowania w biznesowym i wielkopowierzchniowym środowisku m. in. Lotniska, kluby oraz hotele. Prosty i elegancki wygląd idealnie dopasowuje się do dekoracji sufitowych. ZGSU-25P zadowoli większość słuchaczy pod względem jakości jak i również bezpieczeństwa.

SPECIFICATION

Urządzenie	ZGSU-25P
Moc RMS	100W
IMPEDENCJA	8Ω
CZUŁOŚĆ	93 ± 3dB
PASMO PRZENOSZENIA	70Hz-20KHz
WYMIARY GŁOŚNIKA
WYMIARY ZEWNETRZNE	Φ243×110mm
ŚREDNICA OTWORU	Φ216mm
WAGA	1.66kg
MATERIAL	ABS
KOLOR	Biel

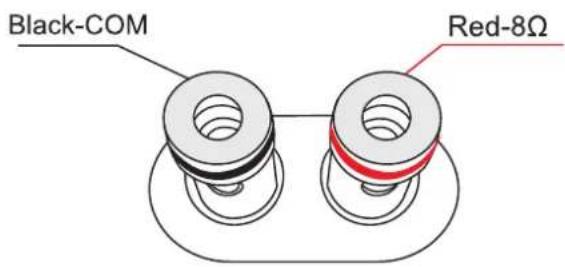

CIRCUIT DIAGRAM

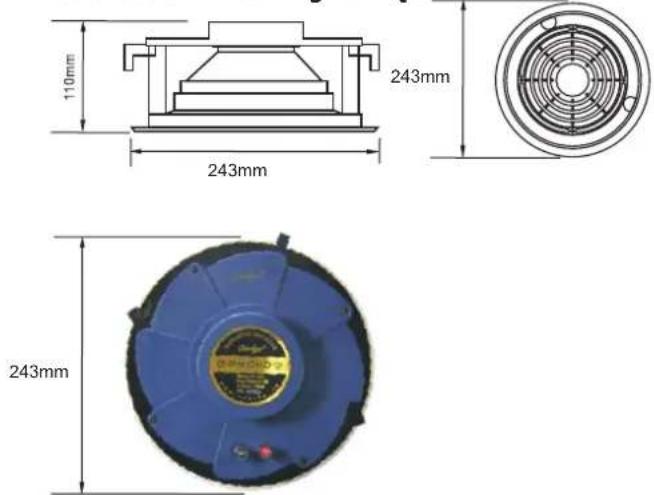

Rzut techniczny urądzenia

Instalacja

1. Wykonaj otwór w suficie o średnicy 215mm

1. Podłącz przewody

1. Zdejmij osłonę z głośnika, a następnie zainstaluj głośnik w otworze sufitowym

1. Zabezpiecz głośnik uchwytami montażowymi, a następnie zainstaluj osłonę głośnika
