KCH 5360.1 B - Okap kuchenny Kernau - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Marka	Kernau
Model	KCH 5360.1 B
Rodzaj pracy	Wyciąg / pochłaniacz (w zależności od podłączenia)
Liczba prędkości	3 (1, 2, 3)
Sterowanie	Dotykowe
Timer automatycznego wyłączenia	Programowalny do 15 minut
Oświetlenie	2 halogeny 3 W każdy
Filtr przeciwtłuszczowy	Metalowy, mycie ręczne lub w zmywarce co najmniej raz w miesiącu
Filtr węglowy (opcjonalny)	Wymiana co 4 miesiące, nie nadaje się do mycia ani regeneracji
Minimalna odległość od kuchenki elektrycznej	55 cm
Minimalna odległość od kuchenki gazowej	65 cm
Napięcie zasilania	Zgodne z tabliczką znamionową (typowe 220-240 V)
Podłączenie do przewodu wentylacyjnego	Wymagane dla pracy jako wyciąg; rura odprowadzająca nie w komplecie
Przeznaczenie	Tylko do użytku domowego
Czyszczenie zewnętrzne i wewnętrzne	Przynajmniej raz w miesiącu, delikatne środki czyszczące (bez alkoholu)
Bezpieczeństwo	Odłączyć od zasilania przed czyszczeniem; nie używać bez filtrów
Gwarancja	Karta gwarancyjna (szczegóły u sprzedawcy)
Serwis	[e-mail], tel: [phone]

Często zadawane pytania - KCH 5360.1 B Kernau

Jak prawidłowo zamontować okap KCH 5360.1 B?

Przed montażem należy zapoznać się z instrukcją. Okap montuje się na ścianie lub suficie za pomocą dołączonych kołków. Minimalna odległość od kuchenki elektrycznej wynosi 55 cm, a od gazowej 65 cm. Należy upewnić się, że ściana/sufit może utrzymać ciężar okapu. Podłączyć przewód odprowadzający (nie dołączony) o średnicy równej kołnierzowi. Przed podłączeniem do sieci odłączyć zasilanie.

Jak często czyścić filtr przeciwtłuszczowy?

Filtr przeciwtłuszczowy należy czyścić co najmniej raz w miesiącu. Można go myć ręcznie delikatnym środkiem czyszczącym lub w zmywarce w niskiej temperaturze i krótkim cyklu. Po umyciu dokładnie wysuszyć przed ponownym montażem.

Kiedy wymienić filtr węglowy?

Filtr węglowy należy wymieniać co 4 miesiące lub częściej przy intensywnym użytkowaniu. Nie nadaje się do mycia ani regeneracji. Stosuje się go tylko gdy okap nie jest podłączony do przewodu wentylacyjnego (praca jako pochłaniacz).

Jak ustawić timer automatycznego wyłączania?

Aby ustawić timer, należy podczas pracy okapu na wybranym biegu (1, 2 lub 3) dotknąć i przytrzymać przez około 3 sekundy ikonę sterowania tego biegu. Wyświetlacz zacznie migać, co oznacza wejście w tryb programowania czasu wyłączenia (maks. 15 minut). Aby anulować timer, nacisnąć ponownie tę samą ikonę.

Oświetlenie nie działa – co zrobić?

Najpierw sprawdzić, czy żarówki są prawidłowo zamontowane. Jeśli nadal nie działają, skontaktować się z serwisem Kernau. Uwaga: nie dotykać halogenów gołymi rękami. Wymianę oświetlenia (2 halogeny 3 W) opisano w instrukcji (rys. 22).

Czy okap może pracować jako pochłaniacz?

Tak, okap może pracować w trybie pochłaniacza, ale wymaga to zamontowania filtra węglowego (opcjonalnego). Powietrze jest oczyszczane i zwracane do pomieszczenia przez kratki w górnej obudowie. W trybie wyciągu filtry węglowe należy zdjąć.

Jaka jest minimalna odległość od kuchenki gazowej?

Minimalna odległość między powierzchnią gotowania a najniższą częścią okapu wynosi 65 cm dla kuchenek gazowych. Dla elektrycznych – 55 cm. Jeśli instrukcja kuchenki podaje większą odległość, należy jej przestrzegać.

Jakich środków czyszczących nie wolno używać?

Nie wolno stosować środków ściernych ani alkoholu. Do czyszczenia zewnętrznego i wewnętrznego używać miękkiej szmatki zwilżonej łagodnym środkiem czyszczącym. Nieprzestrzeganie zaleceń grozi pożarem.

Czy dzieci mogą obsługiwać okap?

Dzieci w wieku co najmniej 8 lat mogą używać okapu pod nadzorem lub po instruktażu dotyczącym bezpiecznego użytkowania. Dzieci nie powinny bawić się urządzeniem ani czyścić go bez nadzoru.

Gdzie mogę uzyskać pomoc techniczną?

Pomoc techniczną można uzyskać w serwisie Kernau: [e-mail] lub telefonicznie: [phone] (pn. 8:00-17:00, wt.-pt. 9:00-17:00).

INSTRUKCJA OBSŁUGI KCH 5360.1 B Kernau

Poniżej znajdują się objaśnienia dotyczące symboli występujących w niniejszej instrukcji:

Ważne informacje dotyczące bezpieczeństwa użytkownika urządzenia oraz prawidłowej jego eksploatacji.

Okap pracujący jako wyciąg.

Okap pracujący jako pochłaniacz.

Okap należy używać dopiero po przeczytaniu tej instrukcji.

Przy przeprowadzaniu instalacji urządzenia należy postępować według wskazówek podanych w niniejszej instrukcji. Producent uchylą się od wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek instalacji niezgodnej z informacjami podanymi w niniejszej instrukcji. Okap został zaprojektowany wyłącznie do użytku domowego. Okap może różnić się pod względem wyglądu od okapu przedstawionego na rysunkach niniejszej instrukcji, ale zalecenia dotyczące obsługi, konserwacji i montażu pozostają niezmienione.

! Należy zachować instrukcję obsługi aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży urządzenia lub przeprowadzki, należy upewnić się, że dołączono do niego instrukcję obsługi.

! Uważnie zapoznać się z treścią instrukcji obsługi, która dostarcza dokładne informacje dotyczące instalacji, użytkowania i pielęgnacji urządzenia.

! Nie dokonywać zmian elektrycznych czy mechanicznych w urządzeniu lub na przewodach odprowadzających.

Uwaga: Elementy oznaczone symbolem “(*)” wchodzą wyłącznie w skład wybranych modeli, w pozostałych przypadkach powinny być zakupione osobno.

Ostrzeżenia Uwaga!

• Nie podłączać urządzenia do sieci elektrycznej przed ukończeniem montażu.
• Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć okap od zasilania, wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania.

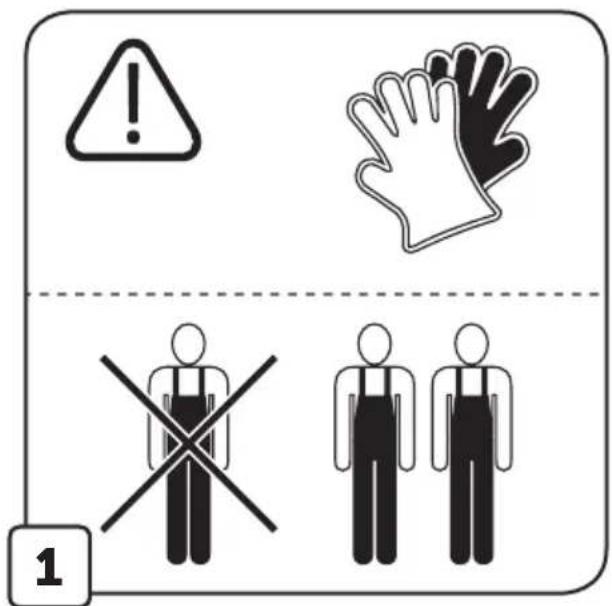

• Wszelkie czynności montażowe i konserwacyjne wykonywać w rękawicach ochronnych.
• Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe.
• Dzieci nie powinny bawić się sprzętem.
• Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.
• Nie należy nigdy używać okapu bez prawidłowo zamontowanych filtrów!
• Okap nie powinien być NIGDY używany jako płaszczyzna oparcia chyba, że taka możliwość została wyraźnie wskazana. Pomieszczenie,

w którym okap jest używany łącznie z innymi urządzeniami spalającymi gaz lub inne paliwo powinno posiadać odpowiednią wentylację.

• Zasysane powietrze nie powinno być odprowadzane do kanału wykorzystywanego do odprowadzania spalin wytwarzanych przez urządzenia gazowe lub na inne paliwo. Surowo zabrania się przygotowywania pod okapem potraw z użyciem otwartego ognia (flambirowanie).
• Użycie otwartego ognia jest groźne dla filtrów i stwarza ryzyko poża- ru, a zatem nie wolno tego robić pod żadnym pozorem. Podczas sma- żenia należy zachować ostrożność, aby nie dopuścić do przegrza- nia oleju, aby nie uległ samozapaleniu. Dostępne części mogą ulec znacznemu nagrzaniu, jeżeli będą używane razem z urządzeniami przeznaczonymi do gotowania.
• W zakresie koniecznych do zastosowania środków technicznych i bezpieczeństwa dotyczących odprowadzania spalin należy ściśle przestrzegać przepisów wydanych przez kompetentne władze lokalne.
• Okap powinien być często czyszczony zarówno na zewnątrz jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU, z zachowaniem wska-zówek dotyczących konserwacji podanych w niniejszej instrukcji).
• Nieprzestrzeganie zasad dotyczących czyszczenia okapu oraz wymiany i czyszczenia filtrów powoduje powstanie zagrożenia pożarem.
• Celem uniknięcia porażenia prądem nie należy używać lub pozostawiać okapu bez prawidłowo zamontowanych żarówek. Producent nie ponosi żadnej odpowiedzialności za ewentualne szkody lub pożary spowodowane przez urządzenie a wynikające z nieprzestrzegania zaleceń podanych w niniejszej instrukcji.
• Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektro-nicznego (WEEE).
• Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczynią się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.

Obstuga

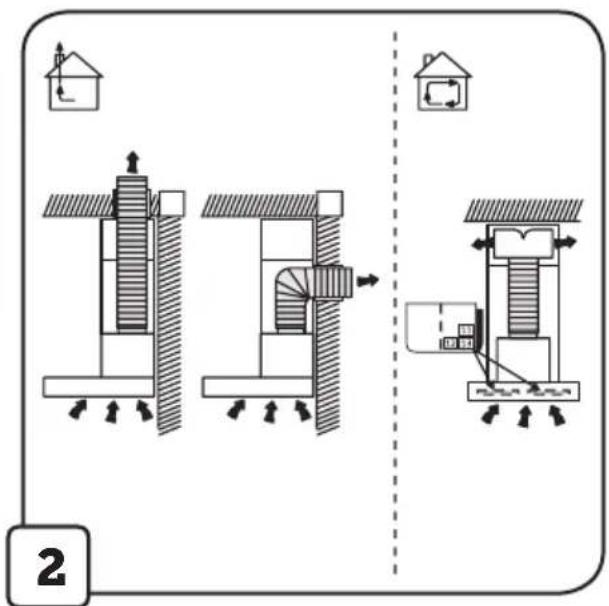

Urządzenie można używać jako wyciąg (odprowadzanie oparów na ze- wnątrz) bądź jako pochłaniacz (opary są filtrowane i odprowadzane z po- wrotem do pomieszczenia). Modele okapów, które nie posiadają wen- tylatora wyciągowego, funkcjonują wyłącznie jako wyciąg i muszą być połączone z urządzeniem wyciągowym (nie zawartym w wyposażeniu).

Wskazówki dotyczące podłączenia są dostarczane razem z zewnętrznym urządzeniem wyciągowym.

Okap pracujący jako wyciąg

Opary są usuwane na zewnątrz rurą odprowadzającą zamocowaną do kołnierza łączeniowego.

Średnica rury odprowadzającej musi być równa średnicy kołnierza łączeniowego.

Uwaga! Rura odprowadzająca nie jest dostarczona w komplecie z urządzeniem i należy ją zakupić.

W części poziomej, rura musi mieć lekką inklinację do góry (około 10°), tak aby ułatwić przepływ powietrza na zewnątrz. Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one zostać zdjęte.

Podłączyć okap do przewodu wentylacyjnego rurą odprowadzającą o średnicy odpowiadającej rozmiarowi wylotu z okapu (kołnierz łączenio-wy).

Użycie przewodów o mniejszym przekroju powoduje zmniejszenie zdolności zasysania oraz drastyczne zwiększenie hałaśliwości okapu.

Producent, zatem, nie ponosi żadnej odpowiedzialności za ten stan.

!Używać jak najkrótszego przewodu.

!Używać przewodu o jak najmniejszej liczbie zagięć (maksymalny kąt zagięcia: 90°).

!Unikać radykalnych zmian przekroju przewodu.

!Używać przewodu o jak najgładszej powierzchni wewnętrznej.

!Materiał przewodu musi być zgodny z obowiązującymi normami.

Okap pracujący jako pochłaniacz

Aby używać okapu w tej wersji należy zainstalować filtr węglowy.

Można go kupić u sprzedawcy.

Zasysane powietrze jest oczyszczane z tłuszczu i zapachów zanim zostanie zwrócone do pomieszczenia przez kratki w górnej ostonie komina.

Instalacja okapu

Minimalna odległość między powierzchnią, na której znajdują się naczy-nia na urządzeniu grzejnym a najniższą częścią okapu kuchennego po-winna wynosić nie mniej niż 55cm w przypadku kuchenek elektrycznych i nie mniej niż 65cm w przypadku kuchenek gazowych lub typu miesza-nego.

Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest większa odległość, należy dostosować się do takich wskazań.

Połączenie elektryczne

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Okap wyposażony jest we wtyczkę którą, należy podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu, również po zakończonej instalacji.

Uwaga! Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności jego działania należy się zawsze upewnić, czy przewód zasilający jest prawidłowo zamontowany. Okap wyposażony jest w specjalny przewód zasilający.

W razie uszkodzenia tego przewodu, należy go kupić w serwisie producenta lub u dostawcy okapu.

Instalacja okapu

Okap jest zaopatrzony w kołki mocujące odpowiednie do większości ścian i sufitów. Konieczne jest jednak zasięgnięcie porady wykwalifikowanego technika, aby upewnić się co do odpowiedniości materiałów w zależności od typu ściany lub sufitu. Ściana lub sufit muszą być odpowiednio mocne, aby utrzymać ciężar okapu.

Działanie okapu

W przypadku, gdy powietrze w pomieszczeniu kuchennym jest szczególnie zanieczyszczone, należy używać okapu ustawionego na najwyższą prędkość. Zaleca się uruchomienie okapu 5 minut przed przystąpieniem do gotowania jakichkolwiek potraw i pozostawienie go włączonym jeszcze przez ok. 15 minut po zakończeniu gotowania.

Aby wybrać funkcje okapu wystarczy lekko dotknąć kontrolek.

1. ON/OFF światet.
2. ON/OFF urządzenia / Zwiększenie prędkości

Prędkość 1: 1

Prędkość 2: 2

Prędkość 3: 3

Timer

W okapie kuchennym NTI Sensor, istnieje możliwość zaprogramowania automatycznego wyłączenia się wentylatora okapu w czasie programowalnym do 15 minut. Uruchomienie „Timera” następuje przez dotknięcie i przytrzymanie przez ok. 3 sekundy ikony sterowania biegów „1”, “2” lub „3” podczas pracy okapu na żądanym biegu, wówczas wyświetlacz zacznie „mrugać”, to oznacza wejście urządzenia w tryb programowania czasu wyłączenia.

Rezygnacja z funkcji TIMER następuje przez kolejne naciśnięcie ikony biegów „1”, “2” lub „3” w trakcie odmierzania czasu (w tym samym czasie nastąpi wyłączenie okapu).

Konserwacja

Uwaga! Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć okap od zasilania wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania.

Czyszczenie okapu

Okap należy często czyścić, tak wewnątrz jak i na zewnątrz (przynajmniej z tą samą częstotliwością, z którą wykonuje się czyszczenie filtrów tłuszczowych) przy użyciu szmatki nawilżonej tagodnymi środkami. Nie należy używać środków ściernych.

NIE STOSOWAĆ ALKOHOLU!

Uwaga: Nieprzestrzeganie p wrzepisów dotyczących czyszczenia urządzenia i wymiany filtrów powoduje powstanie zagrożenia pożarem. Zaleca się zatem przestrzeganie podanych wskazówek.

Producent nie ponosi żadnej odpowiedzialności za ewentualne uszkodzenia silnika lub pożary wynikające z nieprzestrzegania zasad konserwacji oraz wzmiankowanych wyżej instrukcji.

Filtr przeciwtłuszczowy

Zatrzymuje cząstki tłuszczu pochodzące z gotowania.

Musi być czyszczony co najmniej raz w miesiącu (lub gdy wskaźnik zanie- czyszczenia filtrów – jeżeli wasz model okapu posiada wskaźnik – informuje o konieczności jego wymiany), za pomocą nieagresywnego środka czyszczącego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia. Podczas mycia w zmywarce metalowy filtr tłuszczowy może się odbarwić, ale nie zmienia się jego charakterystyczne cechy filtrujące. Aby wyjąć filtr tłuszczowy należy pociągnąć za klamkę sprężynową.

Filtr węglowy

Filtr węglowy stosuje się wyłączenie wtedy, kiedy okap nie jest podłączony do przewodu wentylacyjnego. Filtr z węglem aktywnym posiada zdolność pochłaniania zapachów aż do swego nasycenia. Nie nadaje się do mycia ani do regeneracji i powinien być wymieniany, co najmniej raz na 4 miesiące lub częściej w wypadku wyjątkowo intensywnego użycia.

Wymianę filtra węglowego przedstawiono na rys. 18, 19, 21.

Wymiana oświetlenia

Instalacja oświetleniowa składa się z dwóch halogenów o mocy 3 W każdy. Wymianę oświetlenia przedstawiono na rys. 22. W przypadku, gdy oświetlenie nie działa należy, najpierw sprawdzić, czy lampki ostały prawidłowo zamontowane. Jeżeli po przeprowadzeniu takiej kontroli oświetlenie nadal nie działa, należy zwrócić się do serwisu.

UWAGA: Należy uważać, aby nie dotykać demontowanego halogenu bezpośrednio gołymi rękami.

USUWANIE ZUŻYTYCH URZĄDZEŃ

Rys. A

Rys. B

To urządzenie zostało zaprojektowane i wykonane z materiałów oraz komponentów wysokiej jakości, które nadają się do ponownego wykorzystania.

Symbol przekreślonego kontenera na odpady umieszczony na wyrobie (Rys. A.) oznacza, że produkt podlega selektywnej zbiórce zgodnie z postanow Dyrektywy Parlamentu Europejskiego i Rady 2012/19/UE. Jeżeli na w umieszczony jest symbol przekreślonego kontenera na odpady (Rys. B) oznacza, że produkt zawiera baterie, które podlegają selektywnej zbiórce z postanowieniami Dyrektywy Parlamentu Europejskiego i Rady 2006/66 Takie oznakowanie informuje, że sprzęt elektryczny i elektroniczny oraz baterie (jeżeli występują) po okresie użytkowania, nie mogą być wyrzucone z innymi odpadami pochodzącymi z gospodarstwa domowego.

Użytkownik jest zobowiązany do oddania zużytego sprzętu i baterii występują) prowadzącym punkty zbiórki zużytego sprzętu elektrycznego i elektronicznego oraz baterii (jeżeli występują). Prowadzący zbieranie odpadów, w tym zbierający zużyty sprzęt, prowadzący zakłady przetwy dystrybutorzy (sklepy), prowadzący punkty selektywnego zbierania odpadów komunalnych (gminne jednostki) oraz inne jednostki określone ustawow tworzą odpowiedni system umożliwiający oddanie tego sprzętu.

Prawidłowa utylizacja zużytego sprzętu oraz baterii (jeżeli występują) przyczynia się do uniknięcia szkodliwych dla zdrowia i środowiska konsekwencji, wynikających z możliwości obecności w sprzęcie i bateriach składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu i baterii. Gospodarstwo domowe spełnia ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu, zużytego sprzęt etapie kształtuje się postawy, które wpływają na zachowanie wspólnego dobra jakim jest czyste środowisko naturalne. Gospodarstwa domowe są także jednym z większych użytkowników drobnego sprzętu i racjonalne gospodarowanie nim na tym etapie wpływa na odzyskiwanie surowców wtórnych.

W przypadku niewłaściwej utylizacji tego produktu mogą zostać nałożone kary zgodnie z ustawodawstwem krajowym.

Jeżeli urządzenie posiada zamek, należy go zdemontować dla bezpiec wszystkich osób mogących mieć późniejszą styczność z urządzeniem.

Niektóre lodówki i zamrażarki posiadają materiał izolacyjny oraz ciecz chłodniczą z CFC. Dlatego też należy zachować ostrożność, by nie zanieczyścić środowiska, gdy pozbywasz się swojej starej lodówki.

KARTA GWARANCYJNA

data sprzedaży

pieczęć i podpis sprzedawcy

Adnotacje zakładu Ustugowego

Nr zlecenia	Data zgłoszenia	Data naprawy	Zakres naprawy	Gwarancję przedłużono o dni	Podpis serwisanta
A B CKarta gwarancyjnaNr ............data pieczęć i podpis sprzedawcy		Karta gwarancyjnaNr ............data pieczęć i podpis sprzedawcy		Karta gwarancyjnaNr ............data pieczęć i podpis sprzedawcy

KERNAU

[e-mail]

Serwis Kernau

PL: [phone]

Pn 8:00 - 17:00 Wt-Pt

9:00 - 17:00

[e-mail]
