Typ produktu	Szyna montażowa RACK 19"
Model	ARAS450N
Marka	Pulsar
Zastosowanie	Montaż obudów typu ARAD2SN, ARAD3SN, ARAD4SN w szafie RACK 19" o głębokości 450 mm
Wysokość montażowa	1U
Głębokość regulowana	261–377 mm
Materiał	Blacha stalowa DC01, grubość 1,0 mm, zabezpieczenie antykorozyjne
Kolor	RAL9005 (czarny)
Waga netto	1,07 kg
Waga brutto	1,14 kg
Rodzaj wysuwu	Pełny wysuw (prowadnice teleskopowe)
Sposób mocowania	Czteropunktowe doczołowe do profili RACK, wsparcie w profilach przednich i tylnych
Zestaw montażowy w komplecie	4 śruby M6 z koszykami, 2 śruby M4 z podkładkami
Gwarancja	2 lata
Przeznaczenie	Do użytku wewnętrznego
Części zamienne	Śruby i prowadnice dostępne u producenta
Możliwość naprawy	Tak, wymiana uszkodzonych prowadnic lub elementów mocujących
Konserwacja	Regularne czyszczenie z kurzu, smarowanie prowadnic w razie potrzeby

Często zadawane pytania - ARAS450N PULSAR

Jak zamontować szynę ARAS450N w szafie RACK?

Zamontuj koszyki pod śruby M6 na profilach przednim i tylnym szafy RACK. Wyreguluj długość szyny tak, aby pasowała między profile (zakres 261-377 mm). Przymocuj szynę czterema śrubami M6. Następnie zdemontuj prowadnicę z szyny, przymocuj ją do obudowy ARAD za pomocą śrub M4 i podkładek, a na końcu wsuń obudowę z prowadnicami w szyny.

Z jakimi obudowami współpracuje szyna ARAS450N?

Szyna ARAS450N jest przeznaczona do montażu obudów RACK typu ARAD2SN, ARAD3SN oraz ARAD4SN firmy Pulsar.

Czy szyna ARAS450N jest kompatybilna z szafami o głębokości innej niż 450 mm?

Szyna ma regulowaną głębokość w zakresie 261–377 mm, co pozwala na montaż w szafach RACK 19" o głębokości 450 mm. Nie jest zalecana do szaf o głębokości mniejszej niż 261 mm lub większej niż 377 mm.

Jakie narzędzia są potrzebne do montażu?

Do montażu potrzebny jest klucz lub wkrętak odpowiedni do śrub M6 i M4. W zestawie znajdują się wszystkie niezbędne śruby i koszyki.

Jak wyregulować długość szyny do głębokości szafy?

Szyna ARAS450N posiada regulację długości w zakresie 261–377 mm. Przed montażem należy wysunąć lub wsunąć odpowiednią część szyny tak, aby końce idealnie pasowały do otworów w przednim i tylnym profilu RACK.

Czy w zestawie znajdują się wszystkie niezbędne elementy montażowe?

Tak, w zestawie znajdują się 4 śruby M6 z koszykami do mocowania szyny do profili RACK oraz 2 śruby M4 z podkładkami do przykręcenia obudowy RACK do prowadnicy.

Jaka jest maksymalna nośność szyny ARAS450N?

Instrukcja nie podaje konkretnej nośności, ale szyna jest przeznaczona do obudów ARAD, których waga zazwyczaj nie przekracza 30–50 kg przy pełnym wysuwie. Zalecamy kontakt z producentem w celu uzyskania dokładnych danych.

Jak zdemontować prowadnicę z szyny?

Aby zdemontować prowadnicę, należy wysunąć ją z szyny ARAS do oporu, a następnie zwolnić blokadę (zazwyczaj poprzez naciśnięcie odpowiedniego zaczepu). Alternatywnie można wysunąć prowadnicę i odkręcić śruby mocujące.

Czy szyna ARAS450N wymaga konserwacji?

Zaleca się regularne czyszczenie szyn i prowadnic z kurzu oraz lekkie smarowanie olejem silikonowym lub smarem do prowadnic, aby zapewnić płynny wysuw.

Gdzie mogę znaleźć ogólne warunki gwarancji?

Ogólne warunki gwarancji są dostępne na stronie internetowej producenta www.pulsar.pl. Gwarancja na produkt wynosi 2 lata od daty zakupu.

INSTRUKCJA OBSŁUGI ARAS450N PULSAR

Nazwa: Szyny do obudów ARAD do szaf RACK 19"

o głębokości 450mm

IMARAS450N

Wydanie: 1 z dnia 27.11.2023

1. Przeznaczenie:

Szyna typu ARAS450N przeznaczona jest do zamontowania obudowy RACK typu ARAD2SN / ARAD3SN / ARAD4SN w szafie RACK19" o głębokości 450mm.

2. Parametry techniczne:

Wymiary montażowe	H=1U, D=261 ÷ 377mm
Wykonanie	- blacha DC01, grubość: 1.0 mm, zabezpieczenie antykorozyjne, kolor: RAL9005 (czarny)- szyny – pełny wysuw
Zastosowanie	do wewnątrz
Waga netto/brutto	1.07 / 1.14 [kg]
Uwagi	- mocowanie czteropunktowe doczołowe do profili RACK + wsparcie w tylnich i przednich profilach RACK- w komplecie 4 śruby M6 + koszyki- w komplecie 2 śruby M4 z podkładkami – do przykręcenia obudowy RACK
Gwarancja	2 lata

3.1. Do szafy RACK zamontować koszyki pod śruby M6 tak jak na rysunku poniżej oraz zamontować szyny typu ARAS. Zwrócić uwagę na poprawne zamontowanie w poziomie szyny oraz wyregulowanie jej długości między przednim a tylnim profilem RACK.

3.2. Zdemontować prowadnicę i dokręcić ją do obudowy ARAD (śruba M4 + podkładka). Obudowa montowana jest do RACK-ów od czoła 4 śrubami M6.

Wysuń prowadnicę z szyny ARAS

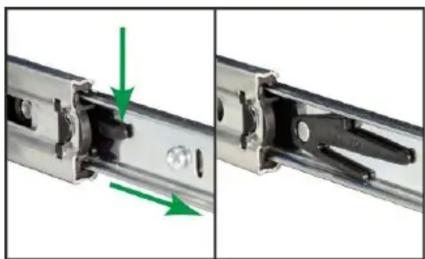

Zdemontuj prowadnicę

Odkręć pierwszą śrubę M4 z obudowy ARAD

Przykręć prowadnice dwoma śrubami do obudowy ARAD (pamiętaj o podkładce dystansowej pod drugą śrubą)

Wsuń obudowę z prowadnicami w szyny zamontowane w szafie RACK 19"

Ogólne warunki gwarancji

Ogólne warunki gwarancji dostępne na stronie www.pulsar.pl
