RWD666 - Szafa sieciowa PULSAR - Bezpłatna instrukcja obsługi

Typ produktu	Szafa RACK 19" wisząca, podwójna
Kod produktu	RWD666
Wymiary montażowe (szer. x wys. x gł.)	19" x 6U x 269 mm
Wymiary zewnętrzne (szer. x wys. x gł.)	600 x 368 x 600 mm (±2 mm)
Waga netto	19,8 kg
Waga brutto	22,2 kg
Materiał profili RACK	Stal walcowana na zimno SPCC 1,5 mm
Materiał obudowy	Stal walcowana na zimno SPCC 1,2 mm, kolor RAL 9004
Drzwi przednie	Szkło hartowane 5 mm / stal SPCC 1,2 mm RAL 9004
Drzwi boczne i tylne	Stal walcowana na zimno SPCC 1,2 mm RAL 9004
Obciążenie statyczne max.	70 kg
Stopień ochrony	IP20 (do użytku wewnętrznego)
Zastosowanie	Systemy CCTV, KD, SSWiN, RTV, LAN
Regulacja rozstawu profili	Możliwość zmiany, zakres opisany w punkcie 5 instrukcji
Wentylacja	Otwory wentylacyjne w płycie górnej (2 x 105x105 mm)
Przepusty kablowe	W drzwiach tylnych góra i dół (273x60 mm)
Zamknięcie drzwi przednich	Kluczyk (dwa w komplecie, ten sam kod)
Zamknięcie drzwi tylnych	Kluczyk (dwa w komplecie, ten sam kod)
Możliwość przełożenia drzwi przednich	Otwieranie lewe/prawe
Zamek dodatkowy do drzwi bocznych	Możliwość montażu (wyposażenie dodatkowe RAZB16)
W zestawie	Nakrętki M5, śruby M6x12, nakrętki M6, klucz montażowy
Gwarancja	12 miesięcy od daty sprzedaży
Normy	RoHS
Producent	Pulsar sp. j., Siedlec 150, 32-744 Łapczyca, Polska

Często zadawane pytania - RWD666 PULSAR

Jaki jest udźwig szafy RACK RWD666?

Maksymalne obciążenie statyczne wynosi 70 kg.

Jakie są wymiary zewnętrzne szafy?

Wymiary zewnętrzne to 600 x 368 x 600 mm (szer. x wys. x gł.).

Czy drzwi przednie można otwierać w lewo lub prawo?

Tak, istnieje możliwość przełożenia drzwi przednich – otwieranie lewe lub prawe.

Czy szafa jest dostarczana w stanie złożonym?

Tak, szafa jest dostarczana w stanie złożonym (gotowa do montażu).

Jaki jest materiał wykonania profili RACK?

Profile RACK wykonane są ze stali walcowanej na zimno SPCC o grubości 1,5 mm.

Czy szafa posiada otwory wentylacyjne?

Tak, w górnej płycie znajdują się otwory wentylacyjne o wymiarach 2 x 105x105 mm (montażowe).

Jak zamontować szafę na ścianie?

Należy dobrać odpowiednie kołki montażowe w zależności od rodzaju podłoża. Instrukcja montażu znajduje się w punkcie 6 przewodnika.

Czy drzwi tylne są zamykane na klucz?

Tak, drzwi tylne wyposażone są w zamek z kluczykiem (dwa klucze w zestawie, ten sam kod dla drzwi przednich i tylnych).

Jakie akcesoria dodatkowe można dokupić?

Można dokupić zamek do drzwi bocznych (model RAZB16) - wyposażenie dodatkowe.

Gdzie znajdują się przepusty kablowe?

Przepusty kablowe umieszczono w drzwiach tylnych – góra i dół, o wymiarach 273x60 mm.

INSTRUKCJA OBSŁUGI RWD666 PULSAR

				INSTRUKCJA MONTAŻUPOLSKI v.1.0kod: RWD666Nazwa: Szafa RACK 6U wisząca złożona podwójna 600x600
						IM RWD666Wydanie: 1 z dnia 23.09.2019Zastępuje wydanie: ----

PL

1. Przeznaczenie:

Szafa RACK 19" umożliwia integrację systemów CCTV, KD, SSWiN, RTV, LAN itp. w małych firmach lub domach. Przeznaczona jest do montażu urządzeń produkowanych w obudowach w standardzie 19". Szafy RACK zapewniają estetyczny montaż urządzeń oraz zabezpieczają je przed mechanicznymi uszkodzeniami.

1. Parametry techniczne:

PARAMETRY TECHNICZNE
Wymiary montażowe:	W=19", H=6U, D=269mm
Wymiary zewnętrzne:	W=600, H=368, D=600 [mm, +/-2]
Waga netto/brutto:	19,8 / 22,2 [kg]
Wykonanie:	-profile RACK: stal walcowana na zimno SPCC 1,5mm- szafa: stal walcowana na zimno SPCC 1,2mm RAL 9004- drzwi frontowe: 5mm szkło hartowane / SPCC 1,2mm RAL 9004- drzwi boczne: stal walcowana na zimno SPCC 1,2mm RAL 9004- drzwi tylne: stal walcowana na zimno SPCC 1,2mm RAL 9004
Obciążenie statyczne:	70 kg
Zastosowanie:	do wewnątrz, IP20
Uwagi:	- możliwość zmiany rozstawu pomiędzy profilami RACK 19" – przód – tył (zakres – patrz punkt 5)- otwory wentylacyjne w płycie górnej ( 2 x 105x105mm - wymiar montażowy)- wpusty kablowe w drzwiach tylnych – góra i dół (273x60mm)- drzwi frontowe zamykane na kluczyk – ten sam kod (dwa w komplecie)- drzwi tylne zamykane na kluczyk – ten sam kod (dwa w komplecie)- możliwość przełożenia drzwi frontowych – otwieranie lewa / prawa- drzwi boczne - możliwość zamontowania zamka - RAZB16 (wyposażenie dodatkowe)- szafa złożona
Deklaracje, gwarancje:	RoHS, 12 miesięcy od daty sprzedaży

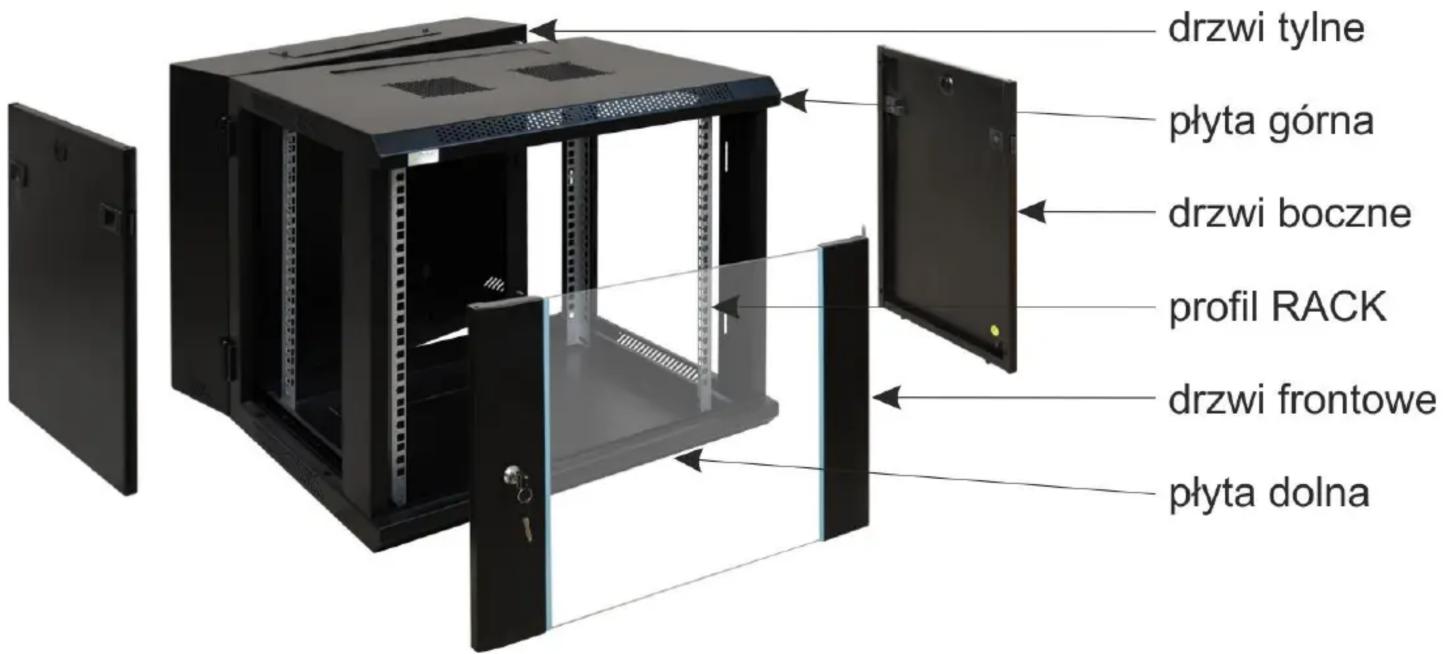

1. Budowa szafy RACK


1. Spis części

Lp.	Część	Ilość	Zdjęcie
1	Szafa RACK	1 szt.
2	Nakrętka M5 podkładka, podkładka sprężynująca	2 szt.
3	Śruba M6x12 krzyżak	12 szt.

Lp.	Część	Ilość	Zdjęcie
4	Nakrętka M6 („koszyk”)	12 szt.
5	Klucz montażowy krzyżak / sześciokątny	1 szt.

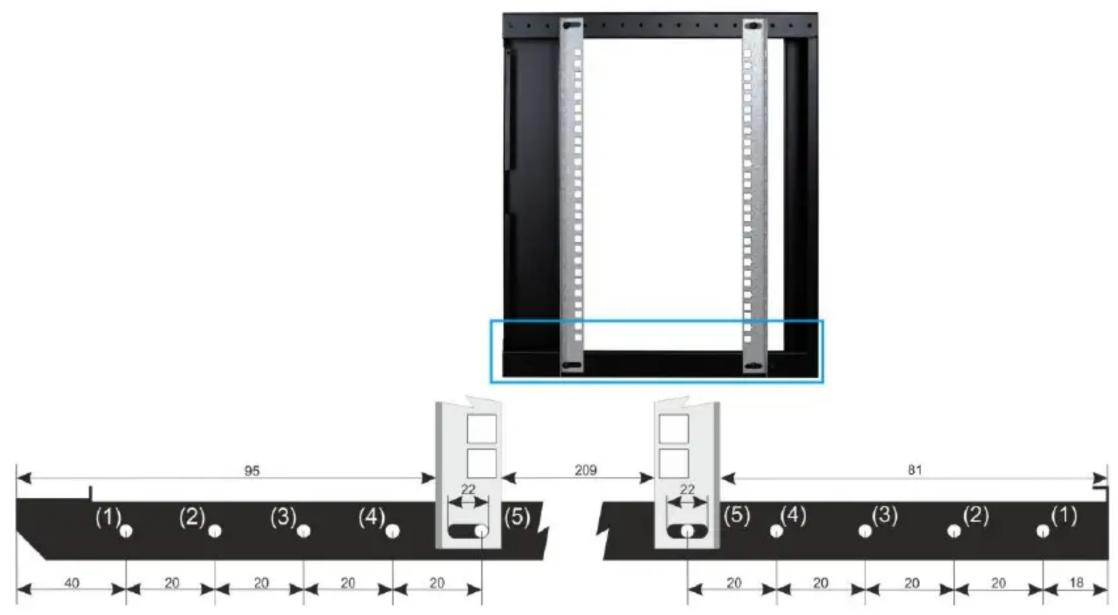

1. Profile RACK 19" – zmiana rozstawu


6. Montaż szafy RACK

Dobrać odpowiednie kołki montażowe w zależności od rodzaju podłoża.

Ogólne warunki gwarancji

Ogólne warunki gwarancji dostępne na stronie www.pulsar.pl
