RW1266 - Szafa sieciowa PULSAR - Bezpłatna instrukcja obsługi

Typ produktu	Szafa RACK 19" wisząca 12U
Wymiary montażowe (szer. x wys. x głęb.)	19" x 12U x 354 mm
Wymiary zewnętrzne (szer. x wys. x głęb.)	600 x 636 x 600 mm (±2 mm)
Waga netto / brutto	26,5 kg / 28 kg
Obciążenie statyczne	70 kg
Materiał wykonania	Stal walcowana na zimno SPCC: profile 1,5 mm, szafa 1,2 mm; drzwi frontowe: szkło hartowane 5 mm + stal 1,2 mm
Kolor	RAL 9004 (czarny)
Stopień ochrony	IP20 (do użytku wewnętrznego)
Wentylacja	Otwory wentylacyjne w płycie górnej (2 x 105x105 mm)
Wpusty kablowe	W płycie dolnej i górnej (340x54 mm)
Zamek drzwi frontowych	Tak, dwa kluczyki w komplecie (ten sam kod)
Możliwość zmiany strony otwierania drzwi	Tak – lewa / prawa
Zamek drzwi bocznych	Opcjonalny (model RAZB16)
Zakres regulacji profili RACK	Możliwość zmiany rozstawu między przodem a tyłem (patrz punkt 5 instrukcji)
Montaż	Ścienny, wiszący (zestaw montażowy w komplecie)
Gwarancja	12 miesięcy od daty sprzedaży
Certyfikaty	RoHS
Zastosowanie	Integracja systemów CCTV, KD, SSWiN, RTV, LAN w małych firmach lub domach

Często zadawane pytania - RW1266 PULSAR

Czy szafa RW1266 jest przeznaczona do montażu na ścianie?

Tak, jest to szafa wisząca do montażu na ścianie. W zestawie znajdują się elementy montażowe. Należy dobrać odpowiednie kołki w zależności od rodzaju podłoża.

Jakie urządzenia można zamontować w szafie RW1266?

Szafa przeznaczona jest do urządzeń w standardzie 19" o wysokości do 12U. Idealnie nadaje się do systemów CCTV, sieci LAN, RTV, kontroli dostępu itp.

Czy drzwi frontowe można otwierać w lewo i prawo?

Tak, istnieje możliwość przełożenia drzwi frontowych, aby zmienić stronę otwierania – lewa lub prawa.

Jakie są wymiary wewnętrzne przestrzeni montażowej?

Wymiary montażowe: szerokość 19", wysokość 12U (około 533 mm), głębokość 354 mm.

Czy w szafie są otwory wentylacyjne?

Tak, w płycie górnej znajdują się dwa otwory wentylacyjne o wymiarach 105x105 mm, które umożliwiają odprowadzanie ciepła.

Jakie jest maksymalne obciążenie szafy?

Maksymalne obciążenie statyczne wynosi 70 kg. Rozłóż ciężar równomiernie na całej konstrukcji.

Czy szafa jest dostarczana w stanie złożonym?

Tak, szafa jest złożona. W zestawie znajdują się również profile RACK 19" oraz elementy montażowe.

Jakie narzędzia są potrzebne do montażu?

W zestawie znajduje się klucz montażowy krzyżak/sześciokątny. Dodatkowo potrzebne będą kołki montażowe odpowiednie do podłoża oraz wiertarka.

Czy można zamontować zamek w drzwiach bocznych?

Drzwi boczne mają możliwość zamontowania zamka – dostępny jest opcjonalny model RAZB16, który można dokupić.

Jaka jest gwarancja na szafę RW1266?

Gwarancja wynosi 12 miesięcy od daty sprzedaży. Szczegółowe warunki dostępne są na stronie producenta www.pulsar.pl.

INSTRUKCJA OBSŁUGI RW1266 PULSAR

				INSTRUKCJA MONTAŻUPOLSKI v1.2kod: RW1266Nazwa: Szafa RACK 12U wisząca złożona 600x600
	[067Z]					IM RW1266Wydanie: 4 z dnia 21.04.2020Zastępuje wydanie: 3 z dnia 09.10.2019

PL

1. Przeznaczenie:

Szafa RACK 19" umożliwia integrację systemów CCTV, KD, SSWiN, RTV, LAN itp. w małych firmach lub domach. Przeznaczona jest do montażu urządzeń produkowanych w obudowach w standardzie 19". Szafy RACK zapewniają estetyczny montaż urządzeń oraz zabezpieczają je przed mechanicznymi uszkodzeniami.

2. Parametry techniczne:

PARAMETRY TECHNICZNE
Wymiary montażowe:	W=19", H=12U, D=354mm
Wymiary zewnętrzne:	W=600, H=636, D=600 [mm, +/-2]
Waga netto/brutto:	26,5 / 28 [kg]
Wykonanie:	-profile RACK: stal walcowana na zimno SPCC 1,5mmblacha montażowa: stal walcowana na zimno SPCC 1,5mmszała: stal walcowana na zimno SPCC 1,2mm RAL 9004drzwi frontowe: 5mm szkło hartowane / SPCC 1,2mm RAL 9004drzwi boczne: stal walcowana na zimno SPCC 1,2mm RAL 9004
Obciążenie statyczne:	70 kg
Zastosowanie:	do wewnątrz, IP20
Uwagi:	- możliwość zmiany rozstawu pomiędzy profilami RACK 19” – przód – tył (zakres – patrz punkt 5)- otwory wentylacyjne w płycie górnej ( 2 x 105x105mm - wymiar montażowy)- wpusty kablowe w płycie dolnej i górnej szafy (340x54mm)- drzwi frontowe zamykane na kluczyk – ten sam kod (dwa w komplecie)- możliwość przełożenia drzwi frontowych – otwieranie lewa / prawa- drzwi boczne - możliwość zamontowania zamka - RAZB16 (wyposażenie dodatkowe)- szała złożona
Deklaracje, gwarancje:	RoHS, 12 miesięcy od daty sprzedaży

3. Budowa szafy RACK

4. Spis części

Lp.	Część	Ilość	Zdjęcie
1	Szafa RACK	1 szt.

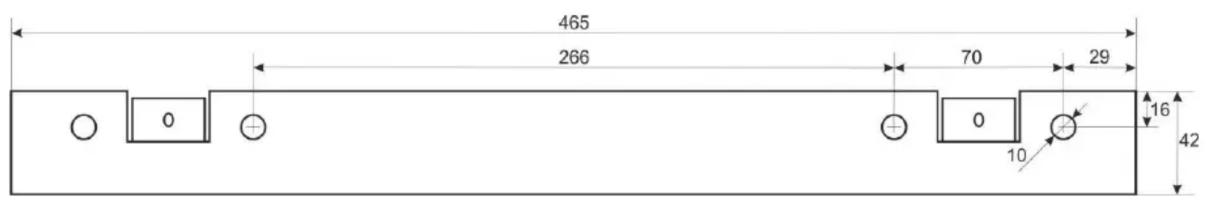

2	Blacha montażowa	1 szt.
3	Nakrętka M5 podkładka, podkładka sprężynująca	2 szt.

Lp.	Część	Ilość	Zdjęcie
4	Śruba M6x12 krzyżak	12 szt.
5	Nakrętka M6 („koszyk”)	12 szt.
6	Klucz montażowy krzyżak / sześciokątny	1 szt.

5. Profile RACK 19" – zmiana rozstawu

6. Montaż szafy RACK

Dobrać odpowiednie kołki montażowe w zależności od rodzaju podłoża.

Ogólne warunki gwarancji

Ogólne warunki gwarancji dostępne na stronie www.pulsar.pl

ZOBACZ

PRODUCENT

Pulsar sp. j.

Siedlec 150

32-744 Łapczyca, Polska

Tel. [phone], Fax. [phone]

e-mail: [e-mail], [e-mail]

http://www.pulsar.pl, www.zasilacze.pl
