Typ produktu	Okap kuchenny
Model	KBH I 0960 B
Marka	Kernau
Przeznaczenie	Użytku domowego
Tryby pracy	Wyciąg (odprowadzanie na zewnątrz) / Pochłaniacz (z filtrem węglowym)
Liczba prędkości	3
Oświetlenie	1 żarówka LED 4 W
Filtr przeciwtłuszczowy	Metalowy, mycie ręczne lub w zmywarce (co miesiąc)
Filtr węglowy	Opcjonalny, wymiana co 4 miesiące
Minimalna odległość od kuchenki elektrycznej	55 cm
Minimalna odległość od kuchenki gazowej	65 cm
Napięcie zasilania	230 V ~ 50 Hz (zgodnie z tabliczką znamionową)
Podłączenie elektryczne	Wtyczka do gniazdka
Sterowanie	Przyciski (ON/OFF silnika, prędkości 1-3, oświetlenie)
System filtracji	Filtr tłuszczowy + opcjonalny filtr węglowy
Okres gwarancji	2 lata (24 miesiące)
Czyszczenie zewnętrzne	Szmatka nawilżona łagodnym środkiem (bez alkoholu)
Bezpieczeństwo	Odłączyć przed czyszczeniem; nie używać bez filtrów
Serwis	Autoryzowany serwis Kernau, tel. [phone]

Często zadawane pytania - KBH I 0960 B Kernau

Jak często należy czyścić filtr przeciwtłuszczowy?

Filtr przeciwtłuszczowy należy czyścić co najmniej raz w miesiącu – ręcznie lub w zmywarce w niskiej temperaturze.

Jak wymienić filtr węglowy?

Filtr węglowy należy wymieniać co 4 miesiące (lub częściej przy intensywnym użytkowaniu). Montaż i demontaż pokazano na rysunku 17 w instrukcji.

Czy filtr przeciwtłuszczowy można myć w zmywarce?

Tak, filtr można myć w zmywarce w niskiej temperaturze i krótkim cyklu. Może się odbarwić, ale nie traci właściwości.

Jaka żarówka jest używana w okapie?

Okap wyposażony jest w jedną żarówkę LED o mocy 4 W. W przypadku uszkodzenia należy wymienić na identyczną.

Jaka jest minimalna odległość między okapem a kuchenką?

Minimalna odległość wynosi 55 cm dla kuchenek elektrycznych i 65 cm dla gazowych. Większa odległość może być wymagana w instrukcji kuchenki.

Czy okap może pracować jako pochłaniacz?

Tak, po zamontowaniu filtra węglowego okap może pracować jako pochłaniacz, zwracając oczyszczone powietrze do pomieszczenia.

Co zrobić, gdy oświetlenie nie działa?

Najpierw sprawdzić, czy żarówka jest prawidłowo zamontowana. Jeśli nadal nie działa, skontaktować się z serwisem. Żarówkę należy wymieniać ostrożnie, nie dotykając jej gołymi rękami.

Jakie napięcie zasilania jest wymagane?

Napięcie sieciowe musi odpowiadać wartości podanej na tabliczce znamionowej, zazwyczaj 230 V ~ 50 Hz.

Gdzie znaleźć numer serwisowy?

Numer serwisowy Kernau to 22 243 70 00 (czynny pn. 8-17, wt-pt 9-17). Adres e-mail: [e-mail].

Czy gwarancja obejmuje filtry?

Nie, gwarancja nie obejmuje części podlegających naturalnemu zużyciu, takich jak żarówki, bezpieczniki i filtry.

INSTRUKCJA OBSŁUGI KBH I 0960 B Kernau

Poniżej znajdują się objaśnienia dotyczące symboli występujących w niniejszej instrukcji:

Ważne informacje dotyczące bezpieczeństwa użytkownika urządzenia oraz prawidłowej jego eksploatacji.

Informacje dotyczące ochrony środowiska naturalnego.

Okap pracujący jako wyciąg.

Okap pracujący jako pochłaniacz.

Okap należy używać dopiero po przeczytaniu tej instrukcji.

Przy przeprowadzaniu instalacji urządzenia należy postępować według wskazówek podanych w niniejszej instrukcji. Producent uchylą się od wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek instalacji niezgodnej z informacjami podanymi w niniejszej instrukcji.

Okap został zaprojektowany wyłącznie do użytku domowego. Okap może różnić się pod względem wyglądu od okapu przedstawionego na rysunkach niniejszej instrukcji, ale zalecenia dotyczące obsługi, konserwacji i montażu pozostają niezmienione.

! Należy zachować instrukcję obsługi aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży urządzenia lub przeprowadzki, należy upewnić się, że dołączono do niego instrukcję obsługi.

! Uważnie zapoznać się z treścią instrukcji obsługi, która dostarcza dokładne informacje dotyczące instalacji, użytkowania i pielęgnacji urządzenia.

! Nie dokonywać zmian elektrycznych czy mechanicznych w urządzeniu lub na przewodach odprowadzających.

Uwaga: Elementy oznaczone symbolem “(*)” wchodzą wyłącznie w skład wybranych modeli, w pozostałych przypadkach powinny być zakupione osobno.

Ostrzeżenia Uwaga!

• Nie podłączać urządzenia do sieci elektrycznej przed ukończeniem montażu.
• Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć okap od zasilania, wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania.

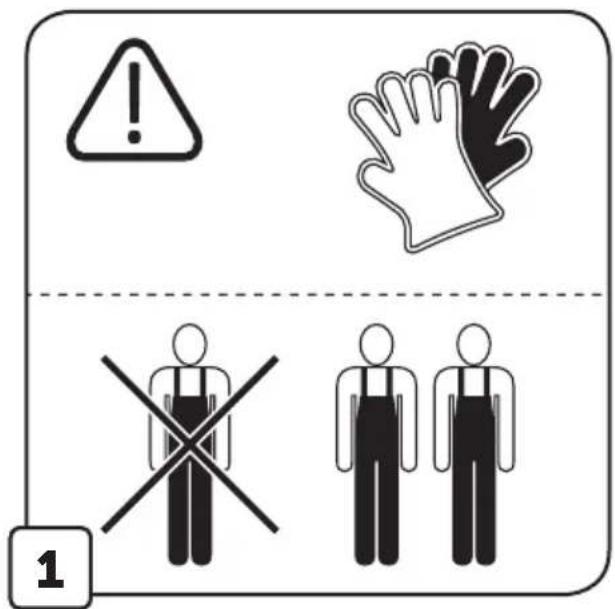

• Wszelkie czynności montażowe i konserwacyjne wykonywać w ręka wicach ochronnych.
• Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe.
• Dzieci nie powinny bawić się sprzętem.
• Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.
• Nie należy nigdy używać okapu bez prawidłowo zamontowanych filtrów!
• Okap nie powinien być NIGDY używany jako płaszczyzna oparcia chyba, że taka możliwość została wyraźnie wskazana. Pomieszczenie,

w którym okap jest używany łącznie z innymi urządzeniami spalającymi gaz lub inne paliwo powinno posiadać odpowiednią wentylację.

• Zasysane powietrze nie powinno być odprowadzane do kanału wykorzystywanego do odprowadzania spalin wytwarzanych przez urządzenia gazowe lub na inne paliwo. Surowo zabrania się przygotowywania pod okapem potraw z użyciem otwartego ognia (flambirowanie).
• Użycie otwartego ognia jest groźne dla filtrów i stwarza ryzyko pożaru, a zatem nie wolno tego robić pod żadnym pozorem. Podczas smażenia należy zachować ostrożność, aby nie dopuścić do przegrzania oleju, aby nie uległ samozapaleniu. Dostępne części mogą ulec znacznemu nagrzaniu, jeżeli będą używane razem z urządzeniami przeznaczonymi do gotowania.
• W zakresie koniecznych do zastosowania środków technicznych i bezpieczeństwa dotyczących odprowadzania spalin należy ściśle przestrzegać przepisów wydanych przez kompetentne władze lokalne.
• Okap powinien być często czyszczony zarówno na zewnątrz jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU, z zachowaniem wska-zówek dotyczących konserwacji podanych w niniejszej instrukcji).
• Nieprzestrzeganie zasad dotyczących czyszczenia okapu oraz wymiany i czyszczenia filtrów powoduje powstanie zagrożenia pożarem.
• Celem uniknięcia porażenia prądem nie należy używać lub pozostawiać okapu bez prawidłowo zamontowanych żarówek. Producent nie ponosi żadnej odpowiedzialności za ewentualne szkody lub pożary spowodowane przez urządzenie a wynikające z nieprzestrzegania zaleceń podanych w niniejszej instrukcji.
• Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektro-nicznego (WEEE).
• Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczynią się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.

Symbol na urządzeniu lub opakowaniu oznacza, że tego produktu nie można traktować jak innych odpadów komunalnych. Należy oddać go do właściwego punktu zbiórki i recyklingu sprzętów elektrycznych i elektronicznych.

Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych urządzeń na środowisko oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Obstuga

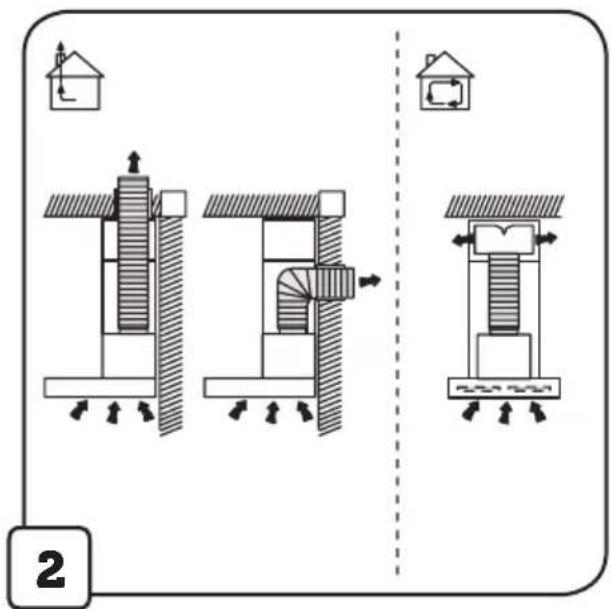

Urządzenie można używać jako wyciąg (odprowadzanie oparów na ze- wnątrz) bądź jako pochłaniacz (opary są filtrowane i odprowadzane z po- wrotem do pomieszczenia). Modele okapów, które nie posiadają wen- tylatora wyciągowego, funkcjonują wyłącznie jako wyciąg i muszą być połączone z urządzeniem wyciągowym (nie zawartym w wyposażeniu).

Wskazówki dotyczące podłączenia są dostarczane razem z zewnętrznym urządzeniem wyciągowym.

Okap pracujący jako wyciąg

Opary są usuwane na zewnątrz rurą odprowadzającą zamocowaną do kołnierza łączeniowego.

Średnica rury odprowadzającej musi być równa średnicy kołnierza łączeniowego.

Uwaga! Rura odprowadzająca nie jest dostarczona w komplecie z urządzeniem i należy ją zakupić.

W części poziomej, rura musi mieć lekką inklinację do góry (około 10°), tak aby ułatwić przepływ powietrza na zewnątrz. Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one zostać zdjęte.

Podłączyć okap do przewodu wentylacyjnego rurą odprowadzającą o średnicy odpowiadającej rozmiarowi wylotu z okapu (kołnierz łączenio-wy).

Użycie przewodów o mniejszym przekroju powoduje zmniejszenie zdolności zasysania oraz drastyczne zwiększenie hałaśliwości okapu.

Producent, zatem, nie ponosi żadnej odpowiedzialności za ten stan.

! Używać jak najkrótszego przewodu.

! Używać przewodu o jak najmniejszej liczbie zagięć (maksymalny kąt zagięcia: 90°).

! Unikać radykalnych zmian przekroju przewodu.

! Używać przewodu o jak najgładszej powierzchni wewnętrznej.

! Materiał przewodu musi być zgodny z obowiązującymi normami.

Okap pracujący jako pochłaniacz

Aby używać okapu w tej wersji należy zainstalować filtr węglowy.

Można go kupić u sprzedawcy.

Zasysane powietrze jest oczyszczane z tłuszczu i zapachów zanim zostanie zwrócone do pomieszczenia przez kratki w górnej części okapu.

Instalacja okapu

Minimalna odległość między powierzchnią, na której znajdują się naczy- nia na urządzeniu grzejnym a najniższą częścią okapu kuchennego po- winna wynosić nie mniej niż 55cm w przypadku kuchenek elektrycznych i nie mniej niż 65cm w przypadku kuchenek gazowych lub typu miesza- nego.

Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest większa odległość, należy dostosować się do takich wskazań.

Połączenie elektryczne

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Okap wyposażony jest we wtyczkę którą, należy podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu, również po zakończonej instalacji.

Uwaga! Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności jego działania należy się zawsze upewnić, czy przewód zasilający jest prawidłowo zamontowany. Okap wyposażony jest w specjalny przewód zasilający.

W razie uszkodzenia tego przewodu, należy go kupić w serwisie producenta lub u dostawcy okapu.

Instalacja okapu

Okap jest zaopatrzony w kołki mocujące odpowiednie do większości ścian. Konieczne jest jednak zasięgnięcie porady wykwalifikowanego technika, aby upewnić się co do odpowiedności materiałów w zależności od typu ściany.

Ściana muszi być odpowiednio mocna, aby utrzymać ciężar okapu.

Działanie okapu

W przypadku, gdy powietrze w pomieszczeniu kuchennym jest szczególnie zanieczyszczone, należy używać okapu ustawionego na najwyższą prędkość. Zaleca się uruchomienie okapu 5 minut przed przystąpieniem do gotowania jakichkolwiek potraw i pozostawienie go włączonym jeszcze przez ok. 15 minut po zakończeniu gotowania.

1. ON/OFF silnika.

Prędkość 1: 1

Prędkość 2: 2

Prędkość 3: 3

1. ON/OFF świateł.

Konserwacja

Uwaga! Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć okap od zasilania wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania.

Czyszczenie okapu

Okap należy często czyścić, tak wewnątrz jak i na zewnątrz (przynajmniej z tą samą częstotliwością, z którą wykonuje się czyszczenie filtrów tłuszczowych) przy użyciu szmatki nawilżonej łagodnymi środkami. Nie należy używać środków ściernych.

NIE STOSOWAĆ ALKOHOLU!

Uwaga: Nieprzestrzeganie p rzepisów dotyczących czyszczenia urządzenia i wymiany filtrów powoduje powstanie zagrożenia pożarem.

Zaleca się zatem przestrzeganie podanych wskazówek.

Producent nie ponosi żadnej odpowiedzialności za ewentualne uszkodzenia silnika lub pożary wynikające z nieprzestrzegania zasad konserwacji oraz wzmiankowanych wyżej instrukcji.

Filtr przeciwtłuszczowy

Zatrzymuje cząstki tłuszczu pochodzące z gotowania.

Musi być czyszczony co najmniej raz w miesiącu (lub gdy wskaźnik zanieczyszczenia filtrów – jeżeli wasz model okapu posiada wskaźnik – informuje o konieczności jego wymiany), za pomocą nieagresywnego środka

czyszczącego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia. Podczas mycia w zmywarce metalowy filtr tłuszczowy może się odbarwić, ale nie zmienia się jego charakterystyczne cechy filtrujące. Aby wyjąć filtr tłuszczowy należy pociągnąć za klamkę sprężynową.

Filtr węglowy

Filtr węglowy stosuje się wyłączenie wtedy, kiedy okap nie jest podłączony do przewodu wentylacyjnego. Filtr z węglem aktywnym posiada zdolność pochłaniania zapachów aż do swego nasycenia. Nie nadaje się do mycia ani do regeneracji i powinien być wymieniany, co najmniej raz na 4 miesiące lub częściej w wypadku wyjątkowo intensywnego użycia.

Wymianę filtra węglowego przedstawiono na rys. 17

Wymiana oświetlenia

Instalacja oświetleniowa składa się z jednej żarówki o mocy 4 W.

Wymianę oświetlenia przedstawiono na rys. 18. W przypadku, gdy oświetlenie nie działa należy, najpierw sprawdzić, czy żarówka została prawidłowo zamontowana. Jeżeli po przeprowadzeniu takiej kontroli oświetlenie nadal nie działa, należy zwrócić się do serwisu.

UWAGA: Należy uważać, aby nie dotykać demontowanej żarówki bezpośrednio gołymi rękami.

KERNAU

KARTA GWARANCYJNA

Gwarant

Galicja Tomaszek Sp. z o.o.

ul. Cetnarskiego 35/37

37-100 Lańcut

2 lata

PEŁNEJ GWARANCJI

Nazwa sprzętu:

Model sprzętu:

Data sprzedaży:

Pieczątka punktu sprzedaży oraz czytelny podpis sprzedawcy:

Numer dowodu zakupu:

Numer fabryczny:

WARUNKI GW ARANCJI:

1. Galicja Tomaszek Sp. z o.o., ul. Cetnarskiego 35/37, 37-100 Łańcut, wana dalej "Gwarant marki KERNAU" udziela użytkownikowi gwarancji na okres 2 lat (24 miesięcy) od daty zakupu urządzenia, a także zapownia że oferowane urządzenia są wolne od wad fabrycznych.
2. W przypadku zauważenia jakichkolwiek wad fabrycznych, powstałych w procesie produkcji, Gwarant zobowiązuje się do usunięcia tych wad (naprawa) lub jeżeli naprawa nie jest możliwa, do wymiłany na urządzenie wolne od wad.
3. Sprzęt jest przeznaczony do użytku w warunkach gospodarstwa domowego. W przypadku użytkowania przez nabywcę sprzętu w warunkach prowadzonej działalności gospodarczej okres gwarancyjny ulega skróceniu do 12 miesięcy. Użytkownik jest zobowiązany do korzystania ze sprzętu według instrukcji obsługi.
4. Gwarant zobowiązuje się do usunięcia usterki na własny koszt w termin e do 21 dni od daty zgłoszenia reklamacji. Gwarant zastrzega sobie prawo do wydłużenia terminu naprawy powyżej 21 dni w sytuacji wyjątkowej, gdy części wymagają sprow dzenia z fabryki, a usterka nie wpływa na poprawne funkcjonowanie sprzętu.
5. Naprawy gwarancyjne mogą być wykonywane jedynie poprzez Autoryzowany Serwis Gwarancyjny. Naprawy wykonywane przez serwisy nieautoryzowane powodują utrałę praw gwarancyjnych. Gwarancja obowiązuje jedynie na terenie Rzeczpospolitej Polskiej.
6. Gwarancja nie obejmuje:

6.1. Uszkodzeń mechanicznych, chemicznych, termicznych.
6.2. Używania urządzeń niezgodnie z instrukcją obsługi.
6.3. Uszkodzeń powstałych z przyczyn losowych np. przepięcia w i stalacji elektrycznej, pożaru, zalania, działania środków chemicznych.
6.4. Napraw urządzeń dokonanych przez nieautoryzowane serwisy.
6.5. Materialów oraz części podlegających naturalnemu zużyciu podczas eksploatacji np. żarówki, bezpieczniki, filtry.
6.6. Elementów ze szkła i plastiku oraz wszelkiego rodzaju przebarwień.
6.7. Uszkodzeń i nieprawidłowości (np. głośna praca, spadek wydajności) niewłaściwego zainstalowania sprzętu lub napraw dokonanych przez osoby nieupoważnione,
6.8. Naprawa gwarancyjna nie obejmuje czynności przewidzianych w instrukcji obsługi, do jakich zobligowany jest użytkownik.

1. Karta gwarancyjna jest ważna tylko z dowodem zakupu. Karta gwarancy jna, która została wypełniona niekompletnie, nieczytelnie oraz z poprawkami jest nieważna.
2. W przypadku wezwania Autoryzowanego Serwisu użytkownik może być zobowiąany any do pokrycia kosztów dojazdu Serwisanta, gdy reklamacja jest nieuzasadniona w rozumieniu punktu nr 6 lub okaże się, że sprzęt działa poprawnie a nieprawidłowości wynikają jedynie z nieprzestrzegania instrukcji obsługi.
3. W całym okresie 24 miesięcy obowiązywania gwarancji awarię urządzen a należy zgłaszać w ciągu 7 dni kalendarzowych od daty wystąpienia usterki, na numer infolinii serwisowej 22 243 70 00.
4. Gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień wynikających z przepisów o rękojmi za wady rzeczy.
5. Zakresem gwarancji nie są objęte wady estetyczne.
