AWZ576 - Moduł elektryczny PULSAR - Bezpłatna instrukcja obsługi

Typ produktu	Moduł rozdzielacza zasilania (bezpiecznikowy)
Wymiary (dł. x szer. x wys.)	80 x 43 x 20 mm (+/-2mm)
Waga netto/brutto	0,05 kg / 0,07 kg
Napięcie zasilania	10V ÷ 30V DC
Napięcie wyjściowe	UAUX = UN (zgodne z napięciem zasilania)
Liczba wejść zasilania	2 (gniazdo DC 5,5/2,1 i złącze śrubowe)
Liczba wyjść zasilania	4 (AUX1 ÷ AUX4, wspólny COM)
Zabezpieczenia	Przeciwzwarciowe (SCP), przeciążeniowe (OLP), przepięciowe (warystory)
Bezpieczniki wyjściowe	4 x 0,5A (możliwość założenia 0,3A lub 1A, brak na wyposażeniu)
Sygnalizacja optyczna	Zielone diody LED L1 ÷ L4 – stan wyjść AUX
Warunki pracy	II klasa środowiskowa, -10°C ÷ 50°C
Mocowanie	Listwa montażowa z taśmą przylepną lub wkręty (otwory ∅3mm)
Złącza wyjść zasilania	Złącza śrubowe 0,41 ÷ 1,63 mm² (AWG 26-14)
Złącza wejść zasilania	Gniazdo DC 5,5/2,1 lub złącze śrubowe 0,41 ÷ 1,63 mm²
Konserwacja i czyszczenie	Przecierać suchą szmatką; nie używać rozpuszczalników ani wody
Bezpieczeństwo	Zabezpieczenia SCP, OLP, przepięciowe (warystory); zgodność z CE
Części zamienne i naprawialność	Bezpieczniki topikowe (0,5A, 0,3A, 1A) – wymienne; warystory – do wymiany przez serwis
Informacje ogólne	Deklaracja CE, 2 lata gwarancji, oznakowanie WEEE

Często zadawane pytania - AWZ576 PULSAR

Jakie napięcie zasilania jest wymagane dla modułu AWZ576?

Moduł wymaga napięcia zasilania w zakresie 10V ÷ 30V DC. Napięcie wyjściowe jest zgodne z podanym napięciem zasilania.

Ile wyjść ma moduł i jak są zabezpieczone?

Moduł posiada 4 wyjścia AUX1÷AUX4 ze wspólnym zaciskiem COM. Każde wyjście jest zabezpieczone bezpiecznikiem topikowym 0,5A (można zastosować 0,3A lub 1A) oraz warystorem chroniącym przed przepięciami.

Co oznaczają diody LED na module?

Zielone diody LED L1÷L4 sygnalizują stan wyjść AUX1÷AUX4. Świecąca dioda oznacza, że dane wyjście jest aktywne i bezpiecznik nie jest przepalony.

Jak zamontować moduł AWZ576?

Moduł można zamontować za pomocą listwy montażowej z taśmą przylepną lub dwóch wkrętów montażowych przez otwory ∅3mm.

Jakie zabezpieczenia posiada moduł?

Moduł wyposażono w zabezpieczenia: przeciwzwarciowe (SCP), przeciążeniowe (OLP) oraz przepięciowe (warystory) dla każdego wyjścia.

Czy mogę podłączyć zasilanie jednocześnie przez gniazdo DC i złącze śrubowe?

Moduł ma dwa wejścia zasilania: gniazdo DC 5,5/2,1 i złącze śrubowe. Należy używać tylko jednego z nich, nie podłączać jednocześnie.

Jaką wartość bezpiecznika mogę zastosować w module?

Standardowo fabrycznie montowane są bezpieczniki 0,5A. Można je zastąpić bezpiecznikami 0,3A lub 1A (brak na wyposażeniu).

Jaka jest temperatura pracy modułu?

Moduł przeznaczony jest do pracy w temperaturach od -10°C do 50°C w II klasie środowiskowej.

Jak czyścić moduł Pulsar AWZ576?

Do czyszczenia należy używać suchej, miękkiej szmatki. Nie stosować rozpuszczalników ani wody, aby uniknąć uszkodzeń.

Gdzie znajdę instrukcję lub pomoc techniczną?

Instrukcję można pobrać w formacie PDF ze strony notice-facile.com. W razie problemów można skorzystać z opcji „Pytanie AI” na stronie lub zadać pytanie innym użytkownikom.

INSTRUKCJA OBSŁUGI AWZ576 PULSAR

Moduł bezpiecznikowy przeznaczony jest do rozdziału zasilania w systemach alarmowych niskonapięciowych (dystrybucja zasilania) wymagających napięcia z zakresu: 10V ÷ 30V DC. Posiada dwa wejścia zasilania: złącze śrubowe i gniazdo DC 5,5/2,1 oraz cztery niezależnie zabezpieczone bezpiecznikami topikowymi 0,5A (możliwość założenia bezpieczników 0,3A lub 1A, brak na wyposażeniu) wyjścia zasilania AUX1÷AUX4. Zadziałanie bezpiecznika sygnalizowane jest poprzez zgaszenie odpowiedniej diody LED modułu: L1 dla AUX1, L2 dla AUX2 itd. Dodatkowo każde z wyjść zabezpieczone jest warystorem chroniącym zasilacz oraz odbiorniki przed skutkami wystąpienia przepięć w układzie zasilania.

Rys.1. Rysunek modułu.

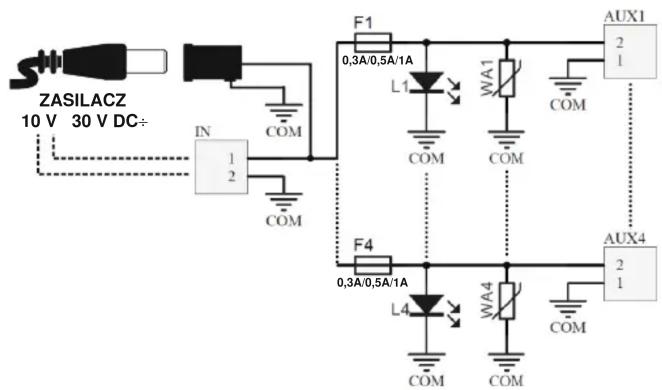

Rys.2. Schemat elektryczny.

Tabela 1. Opis elementów i złącz modułu.

Element nr [rys. 1]	Opis
[1]	L1 ÷ L4 diody LED zielone
[2]	F1 ÷ F4 bezpieczniki w obwodach AUX (+)
[3]	AUX1 ÷ AUX4 niezależnie zabezpieczone wyjścia, wspólny zacisk COM (-)
[4]	Gniazdo DC 5,5/2,1 – wejście zasilania modułu
[5]	Złącze śrubowe – wejście zasilania modułu
[6]	Listwa montażowa

Tabela 2. Parametry techniczne.

Napięcie zasilania	10V÷ 30V DC
Napięcie wyjściowe	UAUX= UN (zgodne z napięciem zasilania)
Pobór prądu	5 mA÷ 30 mA @ UIN= 10V ÷ 30V DC
Ilość wejść zasilania	2: gniazdo DC 5,5/2,1 lub złącze śrubowe
Ilość wyjść zasilania	4 (zaciski AUX)
Zabezpieczenia:- przeciwzwarciowe SCP- przeciążeniowe OLP- przepięciowe	- 4 x 0,5A- 4 x 0,5A (możliwość założenia bezpieczników 0,3A lub 1A, brak na wyposażeniu)- warystory
Sygnalizacja optyczna	Diody LED zielone L1 ÷ L4 - stan wyjść AUX1÷AUX4
Bezpieczniki F1 ÷ F4	4 x 0,5A
Warunki pracy	II klasa środowiskowa, -10°C ÷50°C
Wymiary	L=80, W=43, H=20 (+/-2mm)
Mocowanie	Listwa montażowa z taśmą przylepną lub wkręty montażowe x 2 (otwory ∅3mm)
Złącza:- wyjścia zasilania- wejścia zasilania	- złącza śrubowe Φ0,41÷1,63 (AWG 26-14)- gniazdo DC 5,5/2,1 lub złącze śrubowe Φ0,41÷1,63 (AWG 26-14)
Deklaracje, gwarancja	CE, 2 lata od daty produkcji
Waga netto/brutto	0,05kg / 0,07kg

OZNAKOWANIE WEEE

Zużytego sprzętu elektrycznego i elektronicznego nie wolno wyrzucać razem ze zwykłymi domowymi odpadami. Według dyrektywy WEEE obowiązującej w UE dla zużytego sprzętu elektrycznego i elektronicznego należy stosować oddzielne sposoby utylizacji.
