INSTRUKCJA OBSŁUGI AWZ575 PULSAR
Moduł bezpiecznikowy przeznaczony jest do rozdziału zasilania w systemach alarmowych niskonapięciowych (dystrybucja zasilania) wymagających napięcia z zakresu: 10V ÷ 30V DC. Posiada dwa wejścia zasilania: złącze śrubowe i gniazdo DC 5,5/2,1 oraz cztery niezależnie zabezpieczone bezpiecznikami polimerowymi PTC 1A wyjścia zasilania AUX1÷AUX4. Zadziałanie bezpiecznika PTC sygnalizowane jest poprzez zgaszenie odpowiedniej diody LED modułu: L1 dla AUX1, L2 dla AUX2 itd. Dodatkowo każde z wyjść zabezpieczone jest warystorem chroniącym zasilacz oraz odbiorniki przed skutkami wystąpienia przepięć w układzie zasilania.

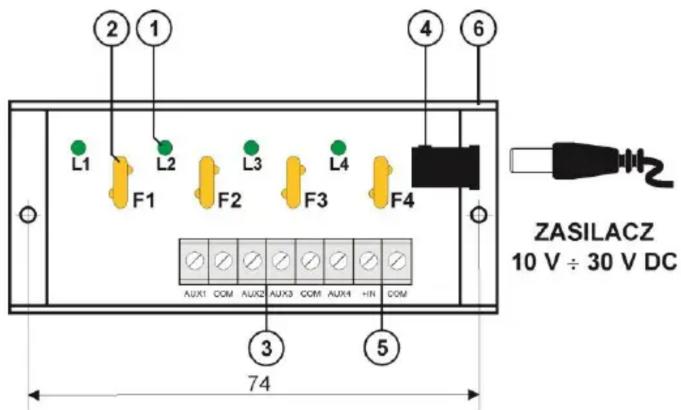

Rys.1. Rysunek modułu.
Tabela 1. Opis elementów i złącz modułu.
| Element nr [rys. 1] | Opis |
| [1] | L1 ÷ L4 diody LED zielone |
| [2] | F1 ÷ F4 bezpieczniki w obwodach AUX (+) |
| [3] | AUX1 ÷ AUX4 niezależnie zabezpieczone wyjścia, wspólny zacisk COM (-) |
| [4] | Gniazdo DC 5,5/2,1 – wejście zasilania modułu |
| [5] | Złącze śrubowe – wejście zasilania modułu |
| [6] | Listwa montażowa |
* Zastosowanie zasilacza o zbyt małej wydajności prądowej może spowodować (w przypadku zwarcia jednego z wyjść modułu) chwilowy zanik napięcia na pozostałych.

Rys.2. Schemat elektryczny.
Tabela 2. Parametry techniczne.
| Napięcie zasilania | 10V÷ 30V DC |
| Napięcie wyjściowe | UAUX= UIN (zgodne z napięciem zasilania) |
| Pobór prądu | 5 mA÷ 30 mA @ UIN = 10V ÷ 30V DC |
| Ilość wejść zasilania | 2: gniazdo DC 5,5/2,1 lub złącze śrubowe |
| Ilość wyjść zasilania | 4 (zaciski AUX) |
| Zabezpieczenia:- przeciwzwarciowe SCP *- przeciążeniowe OLP- przepięciowe | - 4 x 1A PTC- 4 x 1A PTC- warystory |
| Sygnalizacja optyczna | Diody LED zielone L1 ÷ L4 - stan wyjść AUX1÷AUX4 |
| Bezpieczniki F1 ÷ F4 | 4 x 1A PTC |
| Warunki pracy | II klasa środowiskowa, -10°C ÷50°C |
| Wymiary | L=80, W=43, H=21 (+/-2mm) |
| Mocowanie | Listwa montażowa z taśmą przylepną lub wkręty montażowe x2 (otwory ∅3mm) |
| Złącza:- wyjścia zasilania- wejścia zasilania | - złącza śrubowe Φ0,41÷1,63 (AWG 26-14)- gniazdo DC 5,5/2,1 lub złącze śrubowe Φ0,41÷1,63 (AWG 26-14) |
| Waga netto/brutto | 0,03kg / 0,05kg |
| Deklaracja, gwarancja | CE, 2 lata od daty produkcji |
OZNAKOWANIE WEEE
Zużytego sprzętu elektrycznego i elektronicznego nie wolno wyrzucać razem ze zwykłymi domowymi odpadami. Według dyrektywy WEEE obowiązującej w UE dla zużytego sprzętu elektrycznego i elektronicznego należy stosować oddzielne sposoby utylizacji.
