INSTRUKCJA OBSŁUGI F-50 Ultra BACscan

Dziękujemy Państwu za zakup alkomatu BACscan® F-50 Ultra. Przed pierwszym użyciem prosimy o uważne zapoznanie się z instrukcją obsługi urządzenia, w szczególności z informacjami zawartymi w punktach 11 i 12. Użytkowanie zgodnie z zaleceniami instrukcji zapewni długotrwałą i niezawodną pracę urządzenia. Instrukcję należy przechowywać w pobliżu urządzenia w całym okresie użytkowania.

Szczególnie starannie należy przeczytać wszystkie uwagi poprzedzone tym symbolem. Postępowanie niezgodne z ostrzeżeniami może spowodować uszkodzenie testera.

UWAGA! Wszelkie próby modyfikacji testera niosą ze sobą ryzyko porażenia prądem i mogą uniemożliwić jego właściwe funkcjonowanie.

SPIS TREŚCI

1. Widok ogólny 4
2. Widok wyświetlacza 5
3. Wymiana baterii 5
4. Zanim wykonasz pomiar – ważne informacje 7
5. Włączenie / przygotowanie urządzenia do pomiaru 8
6. Pomiar 8
7. Wynik pomiaru 9
8. Ponowny pomiar 9
9. Pamięć pomiarów 10
10. Auto off – funkcja automatycznego wyłączania zasilania 10 .....
11. Komunikaty na wyświetlaczu 10
12. Kalibracja 12
13. Informacje końcowe 12
14. Parametry techniczne 14

Alkomat BACscan® F-50 Ultra jest niezawodnym urządzeniem z grupy analizatorów osobistych zapewniającym precyzyjne i powtarzalne wyniki, w szczególności dla niskich zakresów pomiarowych. Wyniki wyświetlane są na wyświetlaczu LED z rozdzielczością do setnych części po przecinku. BACscan® F-50 Ultra polecany jest dla firm oraz użytkowników indywidualnych, którzy oczekują dokładnych i powtarzalnych pomiarów.

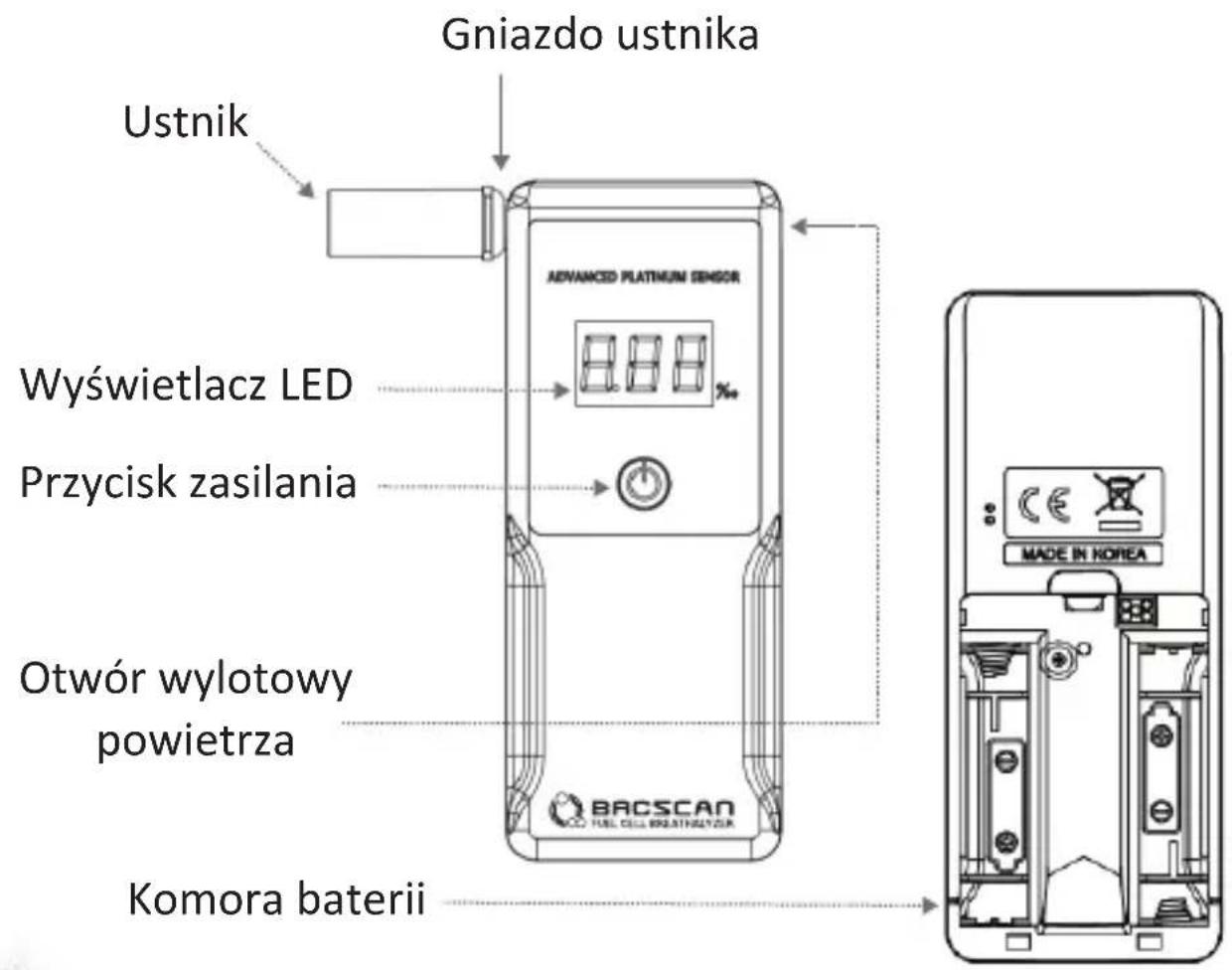

1. WIDOK OGÓLNY

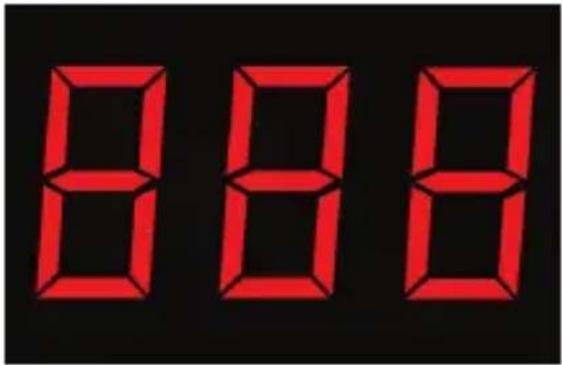

2. WIDOK WYŚWIETLACZA

Wynik pomiaru z dokładnością do 2 miejsc po przecinku

Jednostki pomiarowe – fabryczne ustawienie ‰ (promile)

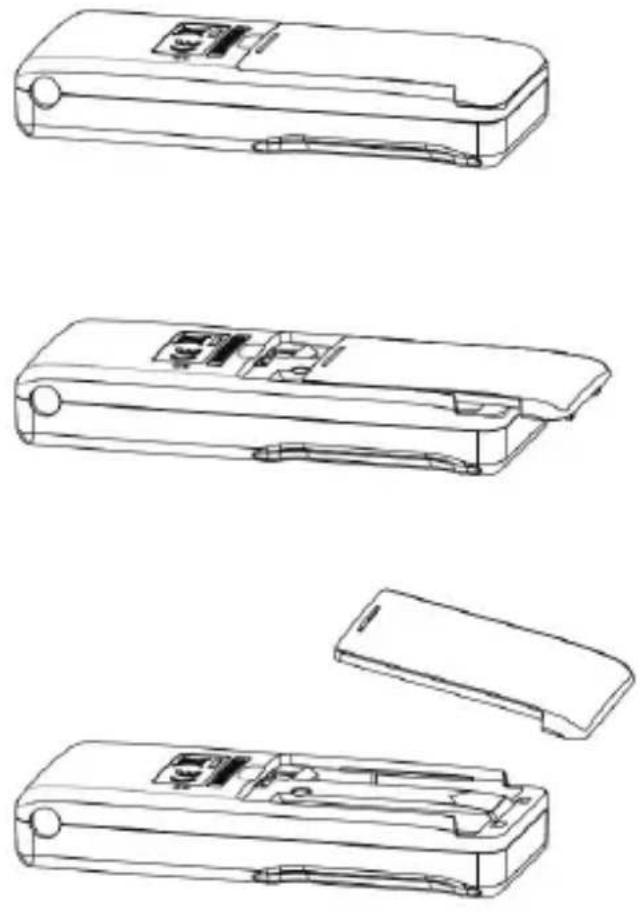

3. WYMIANA BATERII

Przed przystąpieniem do wymiany baterii upewnij się, czy urządzenie jest wyłączone.

Urządzenie zasilane jest z dwóch baterii alkalicznych 1.5V typ AAA.

Jeżeli baterie są całkowicie rozładowane na wyświetlaczu pojawia się symbol „bAt”.

Aby wymienić baterie należy zdjąć pokrywkę znajdującą się w tylnej części obudowy. Następnie wyjąć zużyte baterie, umieścić nowe zgodnie z oznaczeniami biegunów i zamknąć pokrywkę komory baterii.

Zużytych baterii nie wolno pozostawiać w komorze baterii, ponieważ mogą skorodować i uszkodzić urządzenie.

Należy stosować wyłącznie baterie alkaliczne!

PAMIĘTAJ! Zużyte baterie należy obowiązkowo zutylizować zgodnie z lokalnymi przepisami. Nie wyrzucaj baterii do domowych / miejskich pojemników na śmieci.

4. ZANIM WYKONASZ POMIAR – WAŻNE INFORMACJE

Odczekać 20 minut

Nie pić

Nie palić

Badanie powinno być przeprowadzone nie wcześniej niż 20 minut po spożyciu alkoholu. Na 20 minut przed testem należy powstrzymać się, również od palenia tytoniu.

Pozostałości alkoholu oraz innych czynników w jamie ustnej mogą wpływać na zafałszowanie wyników. Do innych czynników zalicza się m.in. pozostałości po: płynie do płukania ust, aromatycznych drinkach, lekarstwach, kroplach, silnych miętowych cukierkach, gumie, wymiociny itp. Przed przystąpieniem do pomiaru zaleca się przemycie ust czystą wodą lub płynem niezawierającym alkoholu. Nigdy nie wdmuchuj dymu papierosowego do komory pomiarowej.

W celu uzyskania dokładnych wskazań zaleca się przeprowadzanie testów w temperaturze pokojowej. Zaleca się również przechowywanie urządzenia w otoczeniu o temperaturze pokojowej, gdy urządzenie nie jest używane przez dłuższy czas. Nie używaj ani nie przechowuj testera w miejscach narażonych na działanie zarówno niskich jak i wysokich temperatur. Może to spowodować uszkodzenie podzespołów elektronicznych.

5. WŁĄCZENIE / PRZYGOTOWANIE URZĄDZENIA DO POMIARU

Krok 1

Naciśnij przycisk zasilania. Włączenie zasilania zostanie zasygnalizowane sygnałem dźwiękowym. Na panelu LED pojawi się ekran powitalny, na którym wyświetli się komunikat „On”.

Krok 2

Następnie rozpocznie się odliczanie wsteczne od 5 do 35 sekund. W tym czasie urządzenie przeprowadza proces automatycznej kontroli.

Krok 3

Krótki sygnał dźwiękowy oraz napis „bLo” informuje o przejściu alkomatu w stan gotowości do pomiaru.

6. POMIAR

Założ czysty ustnik, weź głęboki wdech i równomiernie, niezbyt silnie dmuchaj w ustnik przez ok. 4 sek, do momentu usłyszenia sygnału „klik”. Kontrola ciągłości wydechu potwierdzana jest przerywanym sygnałem dźwiękowym. Jeżeli badanie zostało wykonane prawidłowo na panelu LED przemieszczać będzie się linia z lewej na prawą stronę. Po kilku sekundach na wyświetlaczu pojawi się wynik pomiaru w promilach (\%)

W sporadycznych przypadkach (np. gdy tester nie był używany przez bardzo długi czas, był przechowywany niezgodnie z zaleceniami podanymi w instrukcji obsługi, pomiar jest przeprowadzany w bardzo niskiej lub wysokiej temperaturze itp.) pierwszy wynik pomiaru dla próbki niezawierającej alkoholu może być pozytywny tj. alkomat może wykazać składową ilość alkoholu. Wynik należy zignorować, a następnie wykonać kolejne badanie.

Komunikat „Flo” na wyświetlaczu oznacza, że proces wydechu został żle przeprowadzony np. zbyt krótki czas wydechu, przerywany wydech, za mała ilość powietrza skierowana na mikroprocesor. W takim przypadku próbę należy wykonać ponownie.

Jeżeli w ciągu 20 sek. od momentu zasygnalizowania gotowości do pomiaru nie zostanie on wykonany urządzenie wyłączy się automatycznie.

7. WYNIK POMIARU

Wynik wyświetlany jest w promilach (‰) z rozdzielczością do dwóch miejsc po przecinku, przez ok. 20 sek. Przekroczenie progu 0.20 ‰ sygnalizowane jest ciągłym trzy sekundowym sygnałem dźwiękowym.

W przypadku, gdy stężenie przekracza 4.00 ‰ na wyświetlaczu pojawia się napis „Hot”.

8. PONOWNY POMIAR

W celu wykonania kolejnego pomiaru należy poczekać ok. 20 sekund, aż urządzenie wyłączy się i następnie nacisnąć przycisk zasilania. Po przygotowaniu urządzenia do pomiaru postępuj zgodnie z instrukcjami podanymi w punkcie 6.

Jeżeli wynik testu był negatywny (wskazanie 0.00) to kolejny pomiar można przeprowadzić niezwłocznie. W przypadku pozytywnej próby zalecane jest zachowanie 2 - 3 min. odstępu przed następnym pomiarem. Czas ten jest niezbędny do całkowitego wyparowania alkoholu z czujnika, który mógłby zawyżyć wynik kolejnego pomiaru. Czas wyparowania zależy od stężenia alkoholu w poprzedzającej próbie.

Należy stosować oryginalne ustniki. Po każdym pomiarze zalecana jest wymiana ustnika. Wielokrotne użycie tego samego ustnika może doprowadzić do uszkodzenia sensora w wyniku zalania śliną. Pozostające opary oraz krople alkoholu mogą zawyżyć kolejny pomiar. Używanie nieodpowiednich dla danego modelu ustników może doprowadzić do uszkodzenia urządzenia.

9. PAMIĘĆ POMIARÓW

W pamięci alkomatu może być zapisanych maksymalnie 10 ostatnich wyników. Każdy kolejny pomiar automatycznie nadpisuje najstarszy rekord zapisany w pamięci urządzenia.

Aby przejść do trybu pamięci włącz alkomat naciskając przycisk zasilania. Gdy na panelu LED wyświetli się napis „ALC” naciśnij ponownie przycisk zasilania.

Na wyświetlaczu pojawi się komunikat „ALC”, następnie numer „d-1” i ostatni wynik pomiaru. Kolejne naciskanie przycisku zasilania pozwala przejrzeć wcześniej zapisane wyniki. Automatyczne wyjście z trybu pa-mięci następuje po 3 sek. nieaktywności.

10. AUTO OFF - FUNKCJA AUTOMATYCZNEGO WYŁĄCZENIA ZASILANIA

Po wyświetleniu wyniku urządzenie automatycznie wyłącza się po 20 sekundach. Urządzenie wyłączy się także, jeżeli pomiar nie zostanie wykonany w ciągu 20 sekund od zasygnalizowania gotowości do pomiaru.

11. KOMUNIKATY I BŁĘDY

Poniższa tabela przedstawia komunikaty, które mogą pojawić się na wy- świetlaczu podczas pracy urządzenia, możliwe przyczyny oraz sposób postępowania.

10PL

WSKAZANIE	OPIS	SPOSÓB DZIAŁANIA
	Wynik wyświetlany jest w promilach (‰) z rozdzielczością do dwóch miejsc po przecinku, przez ok. 20 sek. Przekroczenie progu 0.20 ‰ sygnalizowane jest ciągłym trzy sekundowym sygnałem dźwiękowym.	Przed kolejnym pomiarem należy odczekać ok. 2 – 3 min.
	Sygnalizacja przekroczenia zakresu pomiarowego. Stężenie alkoholu w próbce pomiarowej przekracza 4.00 ‰.	Przed kolejnym pomiarem należy odczekać ok. 5 – 10 min.
	Proces wydechu został źle prze-prowadzony np. zbyt krótki czas wydechu, przerywany wydech, za mała ilość powietrza skierowana na czujnik.	Należy wykonać próbę ponownie.
	Rozładowane baterie.	Należy wymienić baterie. Wymiana baterii, patrz punkt 3.
	Przekroczony zakres temperatur pracy urządzenia (5 ~ +40°C).	Należy poczekać, aż tem-peratura urządzenia będzie mieścita się w zalecanym zakresie temperatur.
	Sygnalizacja przypominająca c konieczności wykonania kalibracji. Włącza się po wykonaniu 500 pomiarów.	Można nadal wykonywać pomiary, jednak zaleca się skontaktowanie z serwisem w celu sprawdzenia urządze-nia. Informacje odnośnie kalibracji punkt 12.

12. KALIBRACJA

Dokładność wskazań testera może się obniżać w trakcie normalnego procesu użytkowania. Zgodnie z wytycznymi producenta, w celu zapewnienia dokładnych wskazań, zalecane jest przeprowadzenie kalibracji urządzenia przynajmniej, co 6 miesięcy lub 500 pomiarów (w zależności, który warunek nastąpi wcześniej). Kalibracja wykonywana jest odpłatnie i może być przeprowadzona wyłącznie przez Auto-ryzowany Punkt Serwisowy. Więcej informacji można uzyskać telefonicznie 22 852 23 98 lub na stronie internetowej Alkomat.pl

13. INFORMACJE KOŃCOWE

Nigdy nie wykonuj pomiaru bezpośrednio po spożyciu alkoholu. Wysokie stężenie może rozkalibrować lub uszkodzić komórkę miarową!
Nie wdmuchuj dymu papierosowego do urządzenia, ponieważ może to spowodować uszkodzenie komórki pomiarowej!
Zbyt mocne dmuchanie może uszkodzić sensor w wyniku zalania śliną.
W przypadku, gdy temperatura urządzenia znacznie różni się od temperatury pomieszczenia, w którym ma być używane, należy odczekać ok. 15 - 20 minut w celu dostosowania się urządzenia do nowej temperatury.
Aby uzyskać precyzyjne wyniki stosuj tylko oryginalne ustniki. Ustniki pakowane są pojedynczo w higieniczne, sterylne opakowania.
Przechowuj tester wraz z wyposażeniem w miejscu niedostępnym dla dzieci.

Nie używaj ani nie przechowuj testera w miejscach narażonych na działanie zarówno niskich jak i wysokich temperatur. Może to spowodować uszkodzenie podzespołów elektronicznych.
Nie używaj i nie przechowuj testera w miejscach narażonych na nadmierne zanieczyszczenie (m.in. opary gazów toksycznych, benzyny, rozpuszczalników, spalin itp.) lub/i wysoką wilgotność.
Nie używaj urządzenia blisko silnych elektrycznych lub magnetycznych pół np. w pobliżu telefonów bezprzewodowych, komórkowych itp.
Nie dopuść do zalania urządzenia. Jeżeli ulegnie zalaniu lub zamoczeniu wyjmij natychmiast baterie.
Do czyszczenia testera nie stosuj żadnych środków chemicznych.

Urządzenie przecieraj miękką szmatką.

Wyjmij baterie, jeżeli przez dłuższy czas urządzenie nie będzie używane.
Jeśli urządzenie nie było używane przez dłuższy czas, pierwsze trzy wyniki mogą być obarczone większym błędem pomiarowym.
Zalecane jest regularne sprawdzanie oraz kalibrowanie alkomatu.

Tester nie może być używany jako narzędzie do jednoznacznego stwierdzenia czy badana osoba może prowadzić pojazd mechaniczny zgodnie z obowiązującym prawem. Producent oraz sprzedający nie ponosi żadnej odpowiedzialności za jakiekolwiek szkody i straty spowodowane lub powstałe u osoby badanej tym testerem. Nieprawidłowe wskazania mogą być się wynikiem niewłaściwej obsługi urządzenia, uszkodzeń oraz wpływu wielu innych czynników Wszelkie decyzje i działania oparte na podstawie wyników tego urządzenia będą podjęte na wyłączną odpowiedzialność badanej osoby.

Według polskiego prawa tester ten nie jest urządzeniem dowodowym, jeżeli nie posiada świadectwa wzorcowania z akredytowanego laboratorium.

1. PARAMETRY TECHNICZNE

Sensor Elektrochemiczna komórka pomiarowa
Zakres pomiarowy 0.00 – 4.00 ‰
Rozdzielczość wskazań 0.01 ‰
Dokładność*±0.05 ‰ dla 1.00 ‰	w temp. 25 °C
Jednostki pomiarowe**‰ (promile), mg/L, % BAC, μg/L
Czas przygotowania do pracy***5	~ 35 sek.
Tryb pomiaru / próbkowanie automatyczne
Czas wydechu podczas pomiaru ±	4 sek.
Próg alarmowy 0.20 ‰
Warunki pracy	Temperatura: 5°C ~ 40°C, wilgotność: < 95 % RH C
Warunki przechowywania	Temperatura: 0°C ~ 50°C, wilgotność: 95 RH (bez baterii)
Zasilanie 2x 1.5V baterie alkaliczne AAA
Automatyczne wyłączenie zasilania	po 20 sek. bezzynności po 20 sek. od wykonania pomiaru
Wyświetlacz 3 cyfrowy LED – kolor czerwony
Wymiary 112 x 45 x 20 mm
Waga 89 g łącznie z bateriami
Obudowa	Tworzywo ABS, odporne na uderzenia - kolor granatowy
Zalecana kalibracja	Co 6 miesięcy lub 500 pomiarów (w zależności, który warunek nastąpi wcześniej)
Dodatkowe funkcje	Funkcja przypominająca o konieczności wykonania kalibracjiSygnalizacja żle przeprowadzonej próby
Oznaczenia

* dla prawidłowo skalibrowanego urządzenia. W celu zapewnienia dokładnych wskazań, zalecane jest przeprowadzenie kalibracji urządzenia, przynajmniej co 6 (sześć) miesięcy lub 500 pomiarów (w zależności, który warunek nastąpi wcześniej).
** możliwość zmiany jednostki pomiarowej przez serwis. Fabryczne ustawienie : ‰ promile.
*** zależy od warunków środowiska (temperatury i wilgotności), w których wykonywane jest badanie oraz wyniku w poprzedzającym pomiarze.

Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych)

Symbol przekreślonego kontenera na odpady umieszczony na sprzęcie oznacza, że zużytego sprzętu nie należy umieszczać w pojemnikach łącznie z innymi odpadami gospodarczymi. Składniki niebezpieczne zawarte w sprzęcie elektrycznym i elektro- nicznym mogą powodować długo utrzymujące się niekorzystne zmiany w środowisku naturalnym, jak również działać szkodliwie na zdrowie ludzi. Użytkownik, który zamie- rza pozbyć się zużytego urządzenia ma obowiązek przekazania go zbierającemu zużyty sprzęt. Kupując nowy sprzęt, stary tego samego rodzaju i pełniący te same funkcje można przekazać sprzedawcy. Zużyty sprzęt można również przekazać do punktów zbierania, których adresy dostępne są na stronach internetowych gmin lub w siedzibie urzędów. Gospodarstwo domowe pełni bardzo ważną rolę w prawidłowym zagospo- darowaniu odpadów sprzętu elektrycznego i elektronicznego. Przekazanie zużytego sprzętu elektrycznego i elektronicznego do punktów zbierania przyczynia się do po- nownego użycia, recyklingu bądź odzysku sprzętu i ochrony środowiska naturalnego.

Żadna część niniejszej instrukcji, zarówno w całości jak i we fragmentach, nie może być modyfikowana, ani przetwarzana w jakikołwiek sposób elektroniczny, fotograficzny, mechaniczny oraz inny bez pisemnej zgody firmy AISKO.
