Typ produktu	Głośnik podstawkowy
Konstrukcja	2-drożna, bass-reflex
Głośnik niskotonowy	5.25 cala (133 mm) z membraną włóknistą
Głośnik wysokotonowy	1 cal (25 mm) kopułka tekstylna
Pasmo przenoszenia	50 Hz - 20 kHz
Impedancja	8 omów
Czułość	87 dB (2.83 V / 1 m)
Moc znamionowa (RMS)	80 W
Moc szczytowa	160 W
Zalecana moc wzmacniacza	20-120 W na kanał
Wymiary (szer. x wys. x głęb.)	185 x 300 x 260 mm (bez podstawy)
Waga netto (sztuka)	5.5 kg
Wykończenie	Fornir orzechowy lub czarny
Rodzaj zacisków	Pojedyncze, pozłacane
Zalecane podłączenie wzmacniacza	Od 4 do 8 omów
Akcesoria w zestawie	Maskownice, podstawki piankowe, instrukcja
Zalecana odległość od ściany	Min. 20 cm od tylnej ściany
Częstotliwość zwrotnicy	2.8 kHz

Często zadawane pytania - TRS-5L Taga Harmony

Jak podłączyć głośniki TRS-5L do wzmacniacza?

Użyj kabli głośnikowych zakończonych wtykami bananowymi lub gołymi końcówkami. Podłącz do terminali głośnikowych zgodnie z polaryzacją (+/-). Upewnij się, że wzmacniacz jest wyłączony podczas podłączania.

Jaka odległość między głośnikami jest optymalna do słuchania stereo?

Zalecana odległość między głośnikami to od 1.5 do 2.5 metra, a słuchacz powinien znajdować się w równej odległości od obu głośników, tworząc trójkąt równoboczny.

Czy mogę używać głośników TRS-5L w zestawie kina domowego?

Tak, jako kolumny przednie lub tylne w systemie 5.1 lub 7.1. Upewnij się, że wzmacniacz ma odpowiednią moc i jest kompatybilny z impedancją 8 omów.

Jak wyczyścić obudowę głośników?

Przecieraj suchą, miękką szmatką. Unikaj środków chemicznych i wody. Maskownice można odkurzać miękką szczotką.

Czy głośniki wymagają dotarcia?

Zaleca się okres dotarcia (break-in) trwający około 20-30 godzin przy normalnym poziomie głośności, co pozwala na rozluźnienie zawieszenia membran i uzyskanie optymalnej jakości dźwięku.

Jaka jest gwarancja na głośniki Taga Harmony TRS-5L?

Standardowa gwarancja wynosi 2 lata od daty zakupu. Szczegóły są podane w karcie gwarancyjnej dołączonej do zestawu.

Czy można użyć głośników w pomieszczeniu o dużej wilgotności?

Głośniki nie są przeznaczone do użytku na zewnątrz ani w wilgotnych pomieszczeniach. Należy unikać bezpośredniego działania wody i nadmiernej wilgoci.

Jakie kable głośnikowe są zalecane?

Zalecane są kable o przekroju co najmniej 1.5 mm² dla odległości do 5 m. Dłuższe odcinki wymagają grubszych kabli (2.5 mm² lub więcej).

Czy głośniki są kompatybilne ze wzmacniaczami klasy D?

Tak, są kompatybilne z większością wzmacniaczy klasy A/B i D. Upewnij się, że impedancja głośników (8 omów) jest obsługiwana przez wzmacniacz.

Jak przechowywać głośniki, jeśli nie są używane?

Przechowuj w suchym, chłodnym miejscu z dala od bezpośredniego światła słonecznego. Zabezpiecz maskownice i unikaj układania ciężkich przedmiotów na głośnikach.

INSTRUKCJA OBSŁUGI TRS-5L Taga Harmony

Dziękujemy za zakup głośników ogrodowych TAGA Harmony.

Głośniki serii TRS zostały zaprojektowane specjalnie do użytku w ogrodach, patio, tarasach i innych instalacjach zewnętrznych. Wytrzymałe obudowy zaprojektowane by naturalnie oraz jednolicie wtapiać się w otoczenie pozwalają głośnikom TAGA Harmony niemal „zniknąć” w miejscu ich montażu.

Niniejsza instrukcja dostarczy wszelkich informacji potrzebnych do obsługi głośników serii TRS. Prosimy dokładnie się z nią zapoznać przed użytkowaniem urządzenia.

Specyfikacje

Pełne specyfikacje techniczne dostępne są na stronach www.taga-audio.com, oraz www.polpak.com.pl.

Instalacja Systemu

1. Wybierz lokację

Zaleca się zaplanowanie wszystkich aspektów instalacji przed jej rozpoczęciem.

Dużą uwagę należy zwrócić na zgodność instalacji z przepisami budowlanymi. W przypadku jakichkolwiek wątpliwości skontaktuj się z dealerem TAGA Harmony. Umieszczając głośniki należy znaleźć pozycję oferującą najlepsze pokrycie dźwiękiem powierzchni odsłuchowej.

Instalując więcej niż jeden głośnik upewnij się, że są rozmieszczone w odległości przynajmniej 2 metrów od siebie, aby zapewnić najlepszy efekt dźwiękowy.

Unikaj umieszczania głośników w bezpośrednim sąsiedztwie spryskiwaczy, basenów itp., aby głośniki nie były narażone na ciągły wpływ chloru.

Aby uzyskać efekt stereo powinieneś wykorzystać 2 głośniki mono podłączając je do pojedycznego źródła stereo. Modele SM (stereo / mono) zapewniają najwyższą jakość, dwukanałowego dźwięku z pojedynczego głośnika. Modele SM zapewniają znacznie szerszą dyspersję niż tradycyjne głośniki jak również niwelują brak zbalansowania dźwięku, który może być słyszany przez poruszającego się słuchacza.

2. Rozlóż kabel głośnikowy

Przed ukryciem kabla (zakopaniem, itp.) połącz głośnik ze źródłem dźwięku (amplitunerem, wzmacniaczem, itp.). Upewnij się, że po drodze nie ma żadnych przeszkód takich jak ściany, ciągi wodne lub kable Jeśli używasz głośników poza zamkniętym pomieszczeniem, upewnij się, że używasz odpowiednich kabli (nie są dołączone do zestawu).

Instalacja Systemu

3. Ukryj kable

Aby uniknąć przypadkowego przerwania lub rozłączenia kabla zaleca się zakopanie go na głębokości ok. 10 cm pod powierzchnią gruntu z zastosowaniem uziemienia typu U (nie dołączonego w zestawie).

Lepsze zabezpieczenie kabli zapewnia umieszczenie ich w otulinie PVC lub Nylonowej (nie dołączane w zestawie).

4. Dołącz źródło dźwięku (modele TRS L opisano w punkcie 5)

Przed dołączeniem głośnika upewnij się, że źródło dźwięku (amplituner, wzmacniacz, itp.) jest wyłączony. Podłącz kabel głośnikowy do głośnika TRS i wzmacniacza.

Zwróć uwagę na prawidłową polaryzację podczas łączenia głośnika z gniazdami wyjściowymi wzmacniacza.

Każdy kanał wzmacniacza posiada 2 wyjścia głośnikowe: jedno to + (zwykle kolor CZERWONY), drugie - (zwykle kolor CZARNY). Więcej informacji znajdziesz w instrukcji wzmacniacza.

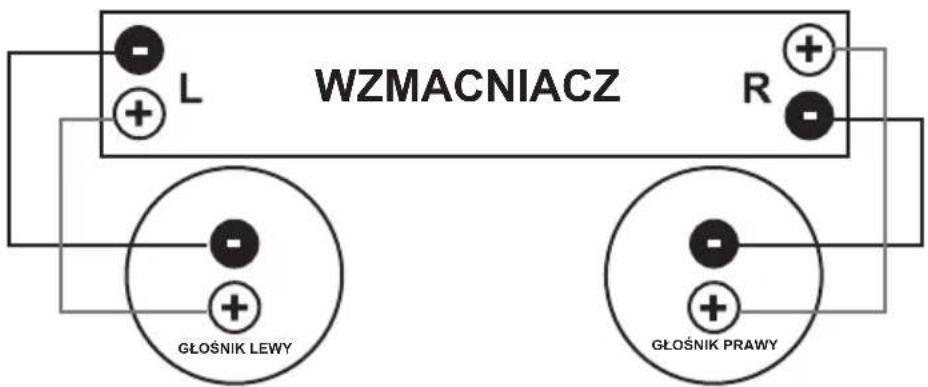

Głośnik TRS Mono

Para krótkich kabli głośnikowych znajduje się na dole głośnika TRS (chroniona dodatkowo czarnym oplotem): jeden z kabli oznaczony jest jako + (kolor CZERWONY), drugi jako - (kolor CZARNY).

Wykorzystaj kabel głośnikowy, aby połączyć głośniki TRS ze wzmacniaczem.

Każdy kanał wzmacniacza powinien być dołączony do pojedynczego głośnika. Wyjście głośnikowe wzmacniacza oznaczone jako + powinno zostać połączone z gniazdem + (kolor CZERWONY) głośnika TRS, wyjście głośnikowe wzmacniacza oznaczone jako - powinno zostać połączone z gniazdem - (kolor CZARNY) głośnika TRS.

Instalacja Systemu

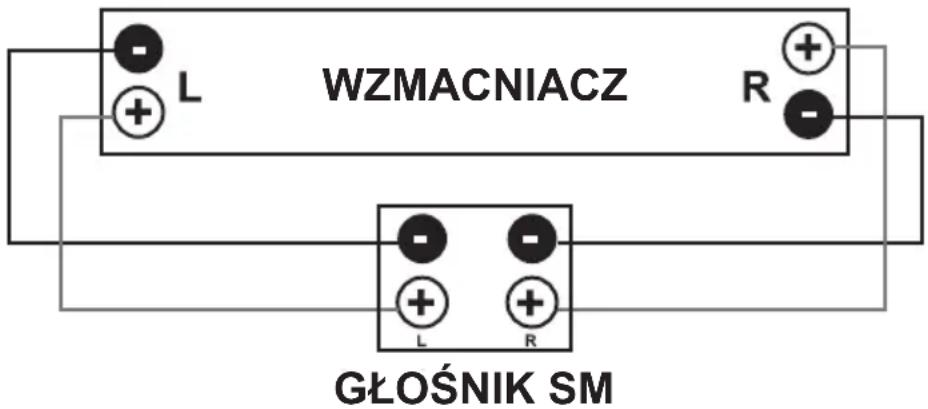

Głośniki SM TRS (stereo / mono)

2 pary krótkich kabli głośnikowych umieszczone są na dole głośnika TRS SM (każda para chroniona jest dodatkowym czarnym oplotem). Para lewego kanału oznaczona jest znakiem L, para prawego kanału znakiem R. Każdy z kanałów posiada przewód + (kolor CZERWONY), oraz - (kolor CZARNY). Użyj kabla głośnikowego do połączenia głośnika ze wzmacniaczem.

Oba kanały wzmacniacza mogą zostać dołączone do pojedynczego głośnika SM. Wyjście głośnikowe wzmacniacza Lewe oznaczone + powinno zostać połączone z Lewym gniazdem + (kolor CZERWONY) głośnika TRS SM. Lewe wyjście głośnikowe wzmacniacza oznaczone jako -, powinno zostać połączone z Lewym gniazdem - (kolor CZARNY) głośnika TRS SM. Tak samo powinny zostać połączone wyjścia kanału prawego wzmacniacza.

Jeśli głośniki zostały podłączone niepoprawnie, dźwięk będzie poza fazą z wyraźnie słabym basem. Sprawdź ponownie połączenia, oraz czy na pewno zachowana została prawidłowa polaryzacja.

UWAGA! Upewnij się, że pewnie i trwale połączono kable głośnikowe z kabłami głośników TRS.

UWAGA! Sprawdź czy wzmacniacz obsługuje impedancję głośników TAGA Harmony. W innym przypadku możesz uszkodzić zarówno wzmacniacz jak i głośniki - takie uszkodzenie nie jest objęte gwarancją.

5. Modele TRS L

Akcesoria

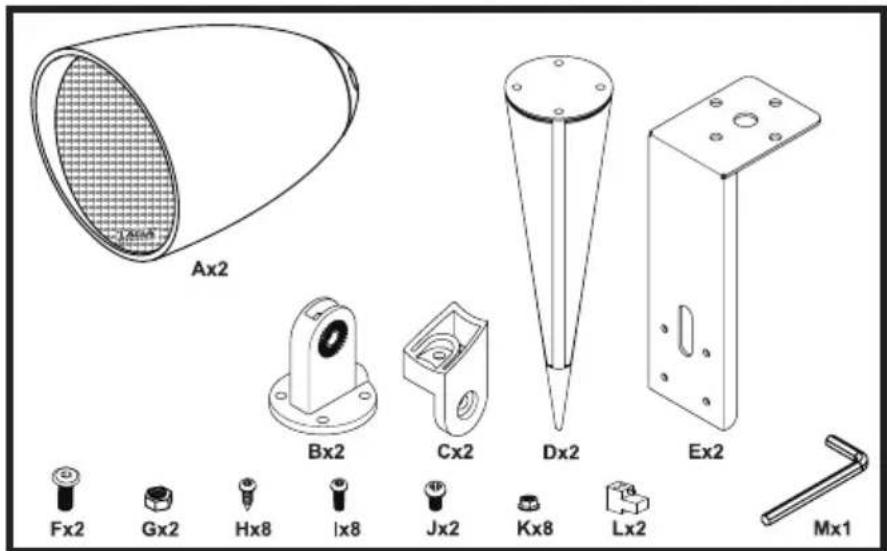

Zawartość 1 opakowania:

A. Głośnik x 2 szt.
B. Podstawa montażowa x 2 szt.
C. Ramię montażowe x 2 szt.
D. Szpic x 2 szt.
E. Uchwyt ścienny / sufitowy x 2 szt.

F. Śruba z sześciokątnym wgłębieniem x 2 szt. [do mocowania uchwytu z ramieniem montażowym]

Instalacja Systemu

G. Nakrętka x 2 szt. [do mocowania ramienia z podstawą montażową]

H. Samogwintujące śruby x 8 szt. [do mocowania podstawy montażowej ze szpica]

I. Wkręt x 8 szt. [do mocowania podstawy montażowej z uchwytem sufitowym / ściennym]

J. Wkręt x 2 szt. [do mocowania ramienia montażowego z głośnikiem]

K. Nakrętka x 8 szt. [do mocowania podstawy montażowej z uchwytem sufitowym / ściennym]

L. Konektor x 2 szt.

M. Klucz imbusowy x 1 szt.

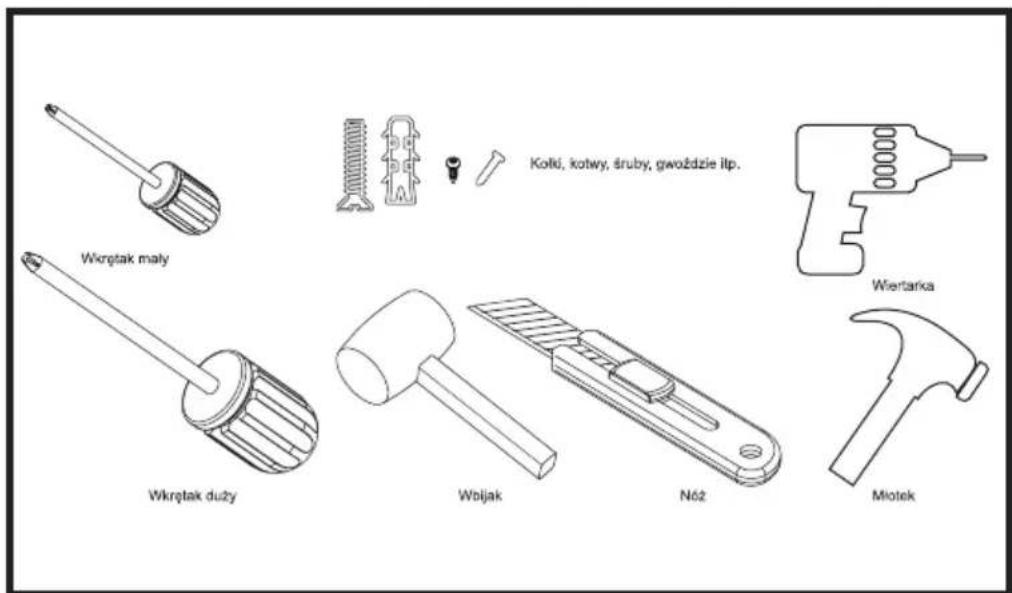

Potrzebne narzędzia (nie dołączane do zestawu)

W zależności od powierzchni montażowej i sposobu montażu przygotuj potrzebne narzędzia:

Instalacja Systemu

Podłączenie źródła dźwięku

Upewnij się, że źródło dźwięku (wzmacniacz, amplituner itp.) jest wyłączone.

1. W zależności od wybranej opcji instalacji (sprawdź sekcję “Opcje instalacji” po więcej szczegółów) rozłóż kabel głośnikowy między uchwytem a ramieniem montażowym.

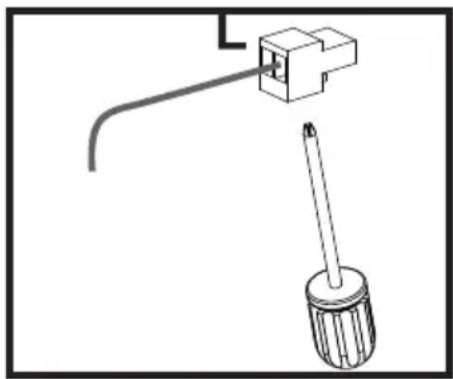

2. Używając wkrętaka, odkręć konektory mocujące terminale głośnikowe i dołącz w to miejsce nieizolowany przewód. Każdy kanał wzmacniacza powinien być dołączony do pojedynczego głośnika. Wyjście wzmacniacza oznaczone + (kolor CZERWONY) powinno być połączone z terminalem + (kolor CZERWONY) głośnika TRS L, Wyjście wzmacniacza oznaczone - (kolor CZARNY) powinno być połączone z terminalem - (kolor CZARNY) głośnika TRS L. Te same czynności powtórz dla drugiego głośnika.

3. Pewnie dokręć konektor.

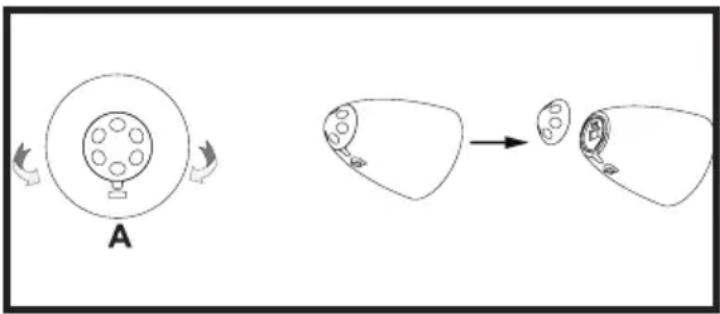

1. Zdejmij pokrywkę umieszczoną na tylnym panelu głośnika (przekręć, aby otworzyć lub zamknąć).

1. Wciśnij konektor do terminala umieszczonego pod pokrywką.

1. Pewnie zakręć pokrywkę głośnika.

Instalacja Systemu

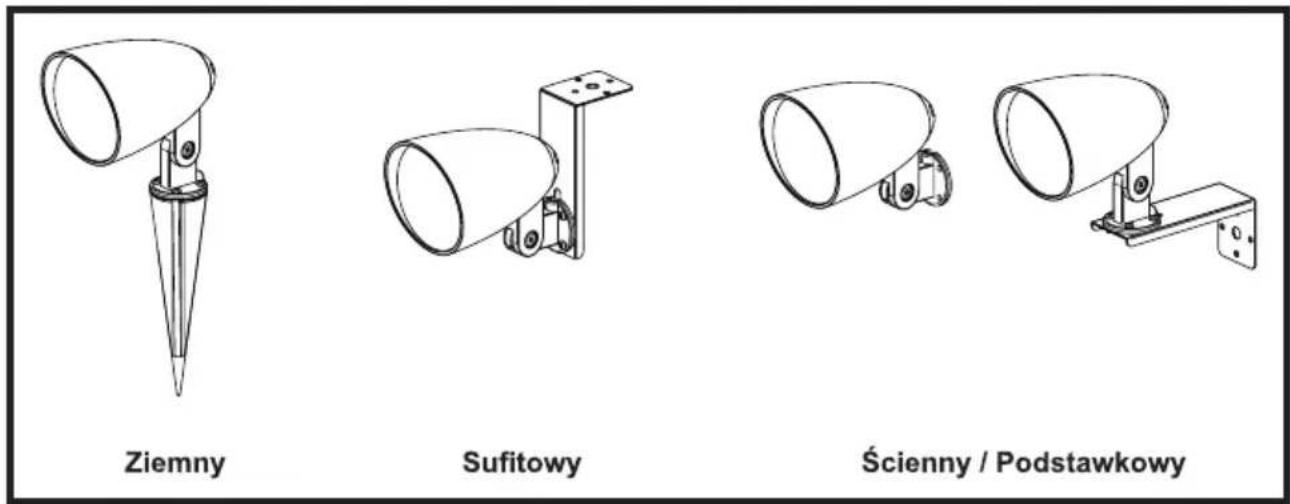

Opcje instalacji

Modele serii TRS L umożliwiają różne sposoby montażu:

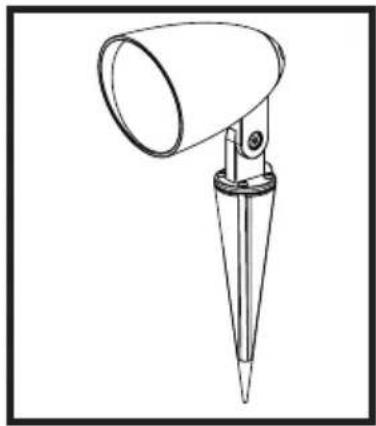

Ziemny

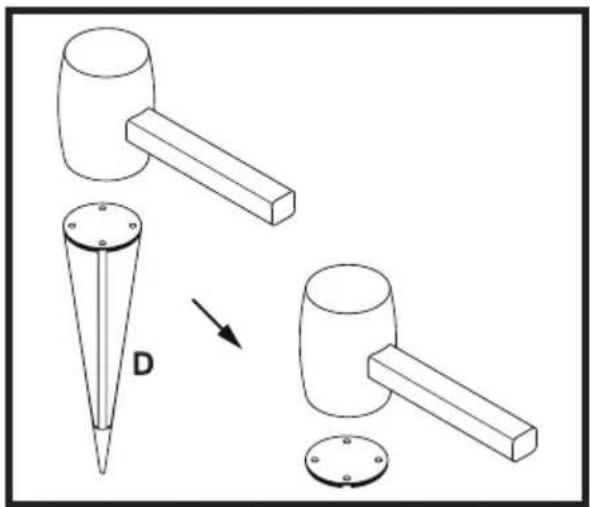

1. Używając wbijaka umieść szpicę w gruncie. Możesz użyć drewnianej podkładki, aby ochronić górną część przed uszkodzeniem.

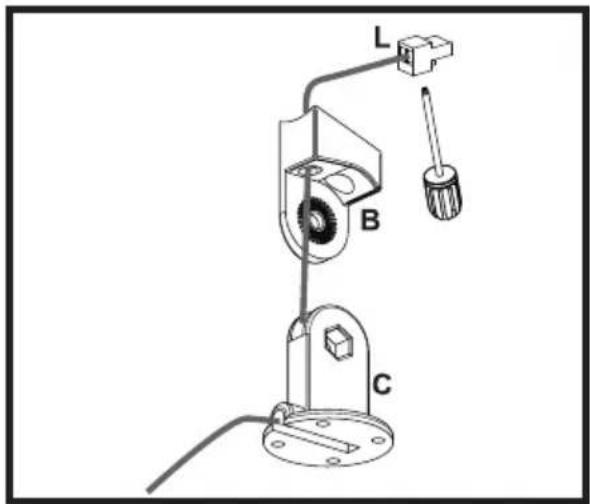

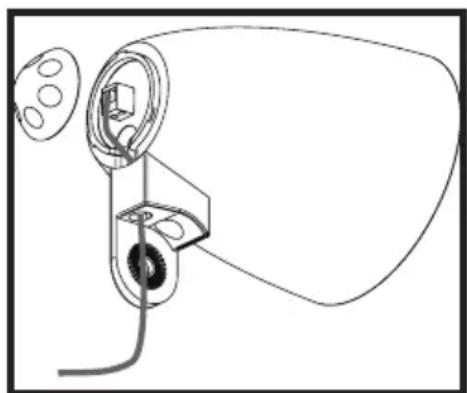

1. Poprowadź kabel głośnikowy przez podstawę, ramię montażowe i podłącz go przy pomocy konektora do terminala głośnika (sprawdź sekcję „Podłączenie źródła dźwięku” po więcej informacji).

1. Wciśnij konektor do terminala głośnika (sprawdź sekcję „Podłączenie źródła dźwięku” po więcej informacji). Używając wkrętaka przykręć uchwyt montażowy do głośnika.

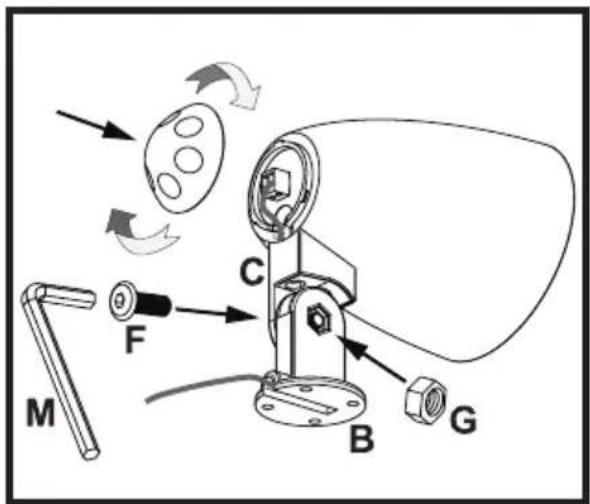

1. Pewnie dokręć pokrywkę do głośnika. Używając śruby z sześciokątną główką połącz podstawę z ramieniem montażowym. Uwaga: Nie zakręcaj zbyt mocno.

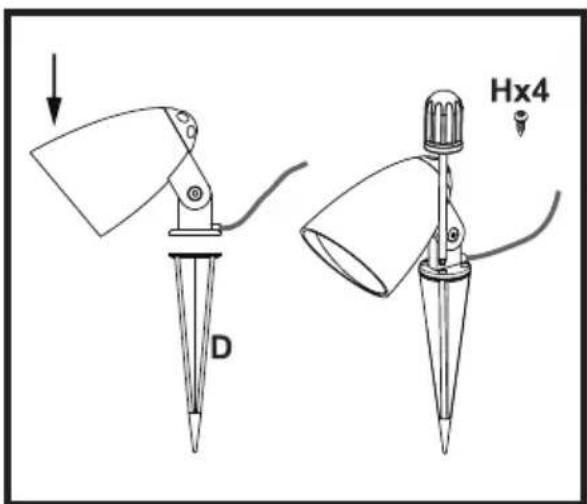

1. Skieruj głośnik w dół.

Wykorzystując wkrętak połącz podstawę montażową ze szpicem.

Uwaga: Nie uszkodź kabla głośnikowego.

1. Ustaw pożadaną pozycję głośnika i dokręć śrubę mocującą uchwyt ramienia i podstawy (sprawdź sekcję „Regulacja kąta” po więcej szczegółów).

Uwaga: Dokręć pewnie śrubę, ale nie uszkodź przy tym gwintu lub uchwytu.

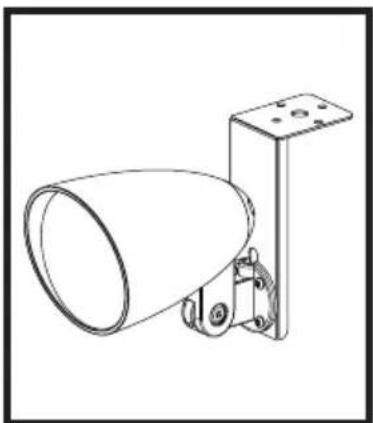

Sufitowy

UWAGA! W zależności od typu sufitu, użyj odpowiedniego systemu montażowego (o szczegóły zapytaj sprzedawcę lub instalatora).

Zalecamy wykorzystanie systemu montażowego zdolnego utrzymać wagę większą o przynajmniej 20% od wagi głośnika TRS L razem z uchwytem sufitowym.

Wykorzystanie złych akcesoriów montażowych może spowodować uszkodzenia ciała lub głośnika.

Uwaga: Śruby, wkręty nie są dołączone do zestawy TRS L.

Przewodnik instalacji zakłada montaż w suficie wykonanym z drewna.

Instalacja Systemu

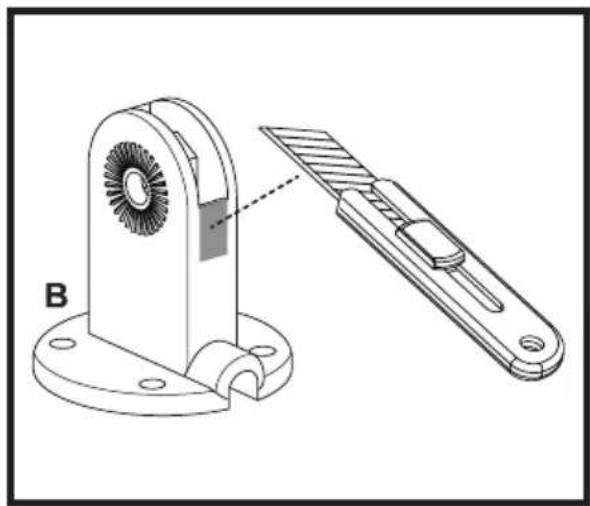

1. Wykorzystując nóż wytnij i usuń część uchwytu montażowego oznaczoną szarym kolorem.

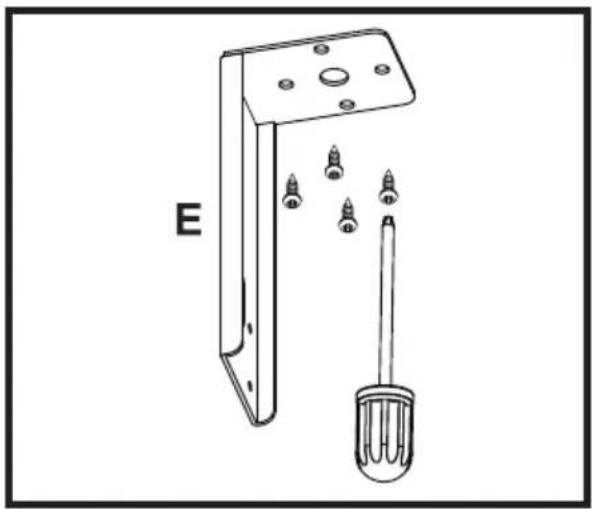

1. Wykorzystując wkrętak zamocuj uchwyt sufitowy / ścienny do drewnianego sufitu.

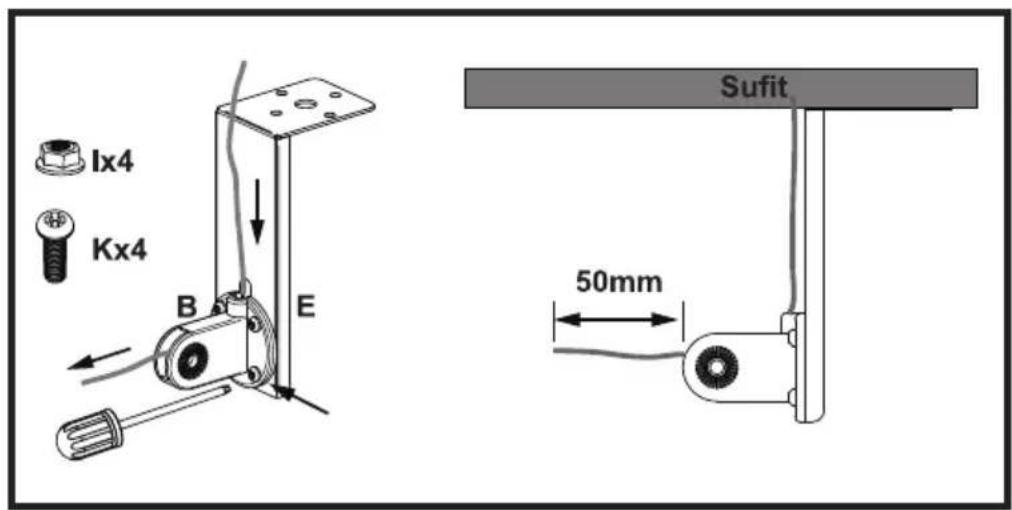

1. Poprowadź kabel przez uchwyt montażowy i przy pomocy wkrętaka przymocuj go pewnie do uchwytu sufitowego / ściennego.

Uwaga: Pozostaw około 50 mm wolnego przewodu na końcu gdzie ma znajdować się głośnik.

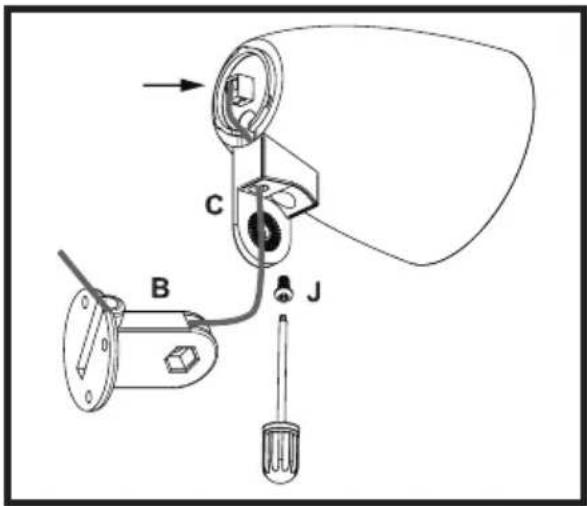

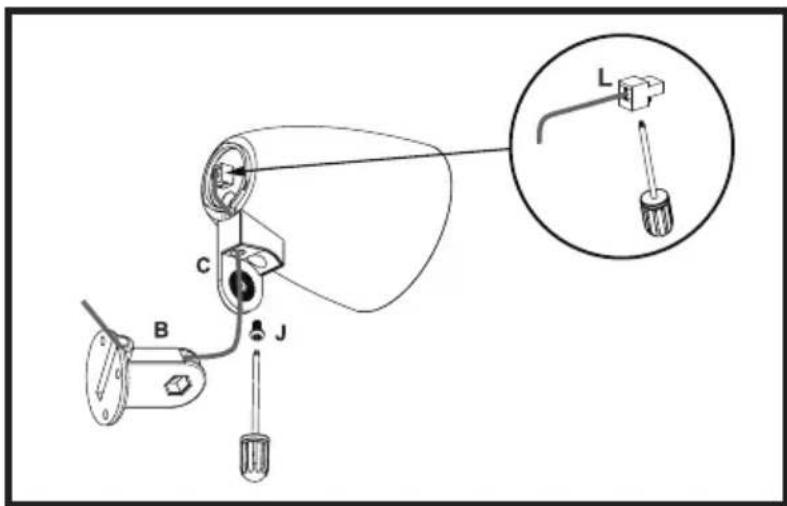

1. Używając wkrętaka przykręć uchwyt montażowy do głośnika.

Poprowadź kabel przez uchwyt montażowy i podłącz je do konektora. Wciśnij konektor do terminala głośnika (sprawdź sekcję „Podłączenie źródła dźwięku” po więcej informacji).

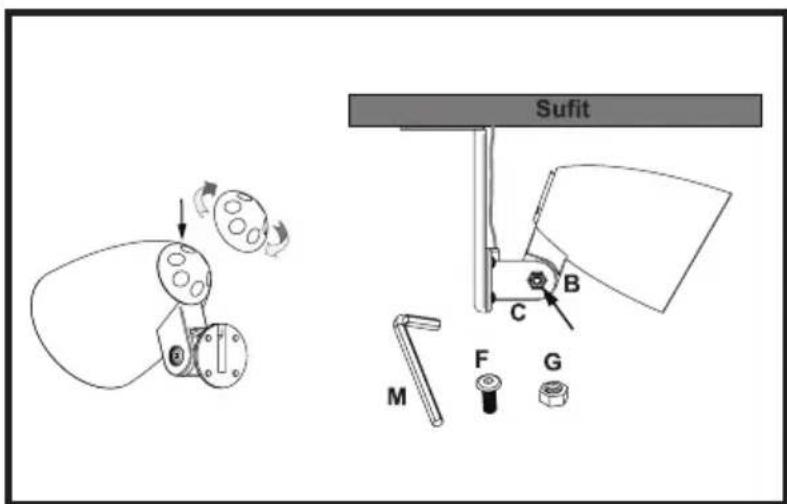

Pewnie dokręć pokrywkę do głośnika. Używając śruby z sześciokątną główką połącz podstawę z ramieniem montażowym.

Uwaga: Nie zakręcaj zbyt mocno.

1. Ustaw pożadana pozycję głośnika i dokręć śrubę mocującą uchwyt ramienia i podstawy (sprawdź sekcję „Regulacja kąta” po więcej szczegółów).

Uwaga: Dokręć pewnie śrubę, ale nie uszkodź przy tym gwintu lub uchwytu.

Instalacja Systemu

Montaż ścienny / podstawkowy: podłogi, ściany lub elementy ogrodowe

Płaskie poziome powierzchnie montażowe

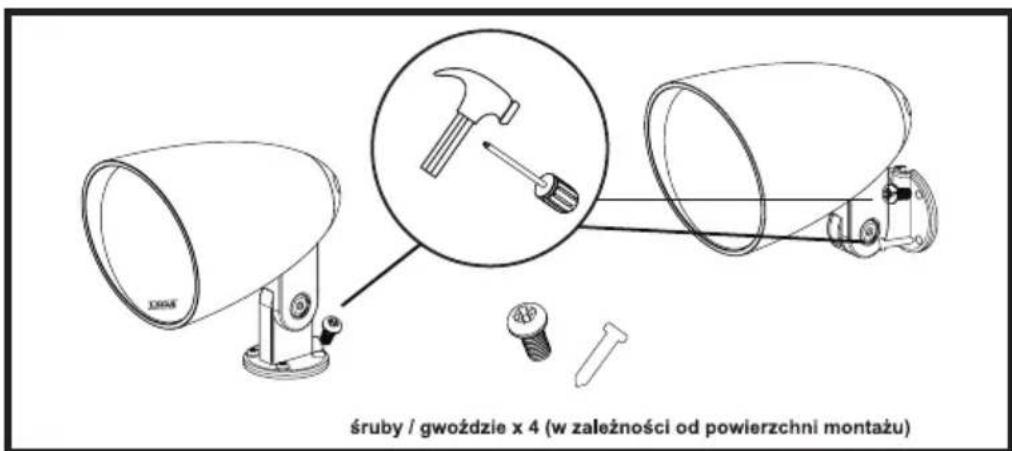

Stosując system montażu odpowiedni do powierzchni na której chcesz zainstalować głośnik (śruby, uchwyty, wkręty, kątowniki nie są dołączone do zestawu) zamocuj uchwyt montażowy bezpośrednio do powierzchni montażowej.

Postępuj zgodnie z instrukcjami z sekcji instalacji ziemnej.

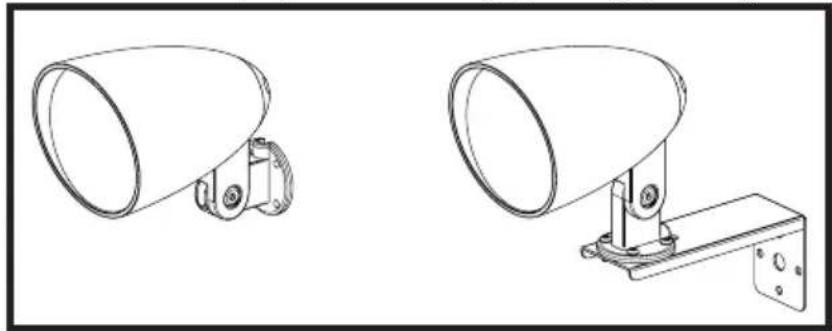

Płaskie pionowe powierzchnie montażowe

Możesz zamontować głośnik bezpośrednio lub wykorzystać uchwyt sufitowy / ścienny, aby zachować dystans od powierzchni montażu.

Stosując system montażu odpowiedni do powierzchni na której chcesz zainstalować głośnik (śruby, uchwyty, wkręty, kątowniki nie są dołączone do zestawu) zamocuj uchwyt montażowy bezpośrednio do powierzchni montażowej.

Instalacja z wykorzystaniem uchwytu sufitowego jest identyczna jak opisana w sekcji instalacji sufitowej (jedyną różnicą jest konieczność zamontowania uchwytu sufitowego w orientacji poziomej).

W obu przypadkach postępuj zgodnie z instrukcjami opisanymi w tej sekcji instalacji sufitowej.

UWAGA! Zalecamy wykorzystanie systemu montażowego zdolnego utrzymać wagę większą o przynajmniej 20% od wagi głośnika TRS L razem z uchwytem sufitowym. Wykorzystanie złych akcesoriów montażowych może spowodować uszkodzenia ciała lub głośnika.

Instalacja Systemu

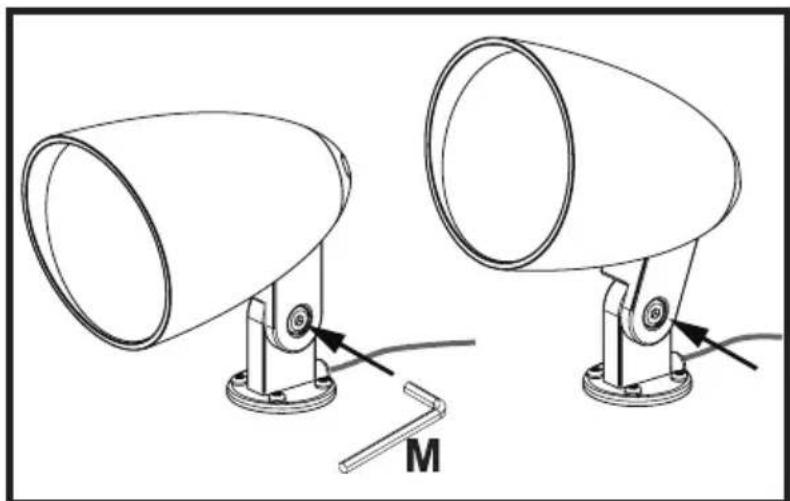

Regulacja kata

Kąt nachylenia głośnika TRS L może być regulowany. Zarówno w dół jak i do góry. Używając klucza imbusowego poluzuj śrubę mocującą głośnik z podstawą.

Ustaw pożądany kąt nachylenia i dokręć śrubę.

Uwaga: Dokręć pewnie śrubę, ale nie uszkodź przy tym gwintu lub uchwytu.

UWAGA! Ze względów bezpieczeństwa nigdy nie odkręcaj śruby mocującej głośnik do uchwytu w pełni gdy jest on zawieszony nad ziemią. Może to spowodować uszkodzenie ciała lub głośnika.

6. System jest gotowy do użytku

CIESZ SIE SWOJA MUZYKA WSZĘDZIE!

Zalecamy kontakt z profesjonalnym instalatorem lub dealerem w celu instalacji głośników TAGA Harmony.

Rekomendujemy użycie wysokiej jakości kabli głośnikowych i innych akcesoriów instalacyjnych TAGA Harmony.

Ten produkt został przetestowany i uznany za zgodny z wymogami dyrektywy Wspólnoty Europejskiej 2004 /108 / WE

Produkt jest oznaczony znakiem pokazanym na rysunku po lewej. Dla użytkowników z EU (Unii Europejskiej):

Zgodnie z dyrektywą WEEE (Odpady elektryczne i elektroniczne), nie wyrzucaj tego produktu z odpadami domowymi lub komercyjnymi. Elektryczne i elektroniczne odpady powinny być składowane i poddawane recyklingowi zgodnie z przepisami i praktykami prawnymi danego kraju. Informacje o recyklingu tego produktu są dostępne u lokalnych władz, odbiorcy odpadów lub w sklepie w którym zakupiono urządzenie.
