RU435 - Kosiarka do trawy NAC - Bezpłatna instrukcja obsługi

Typ produktu	Kosiarka do trawy
Model	RU435
Marka	NAC
Szerokość koszenia	40 cm
Wysokość koszenia	25-75 mm (regulacja centralna)
Moc silnika	1400 W
Napięcie zasilania	230 V
Pojemność kosza	50 L
Waga	18 kg
Wymiary (dł. x szer. x wys.)	80 x 50 x 40 cm
Materiał obudowy	Tworzywo sztuczne
Rodzaj silnika	Elektryczny, szczotkowy
Regulacja wysokości	Centralna, 5-stopniowa
Koła	Duże, 200 mm, łożyskowane
System ostrza	Obrotowe, stalowe
Zabezpieczenia	Wyłącznik bezpieczeństwa na uchwycie
Poziom hałasu	85 dB
Długość kabla zasilającego	10 m
Konserwacja	Czyścić po każdym użyciu, ostrzyć ostrze sezonowo
Akcesoria w zestawie	Kosz na trawę, instrukcja obsługi

Często zadawane pytania - RU435 NAC

Jak uruchomić kosiarkę NAC RU435?

Podłącz kosiarkę do źródła zasilania (230 V). Naciśnij i przytrzymaj przycisk bezpieczeństwa na uchwycie, a następnie pociągnij dźwignię rozruchu. Po uruchomieniu zwolnij przycisk bezpieczeństwa.

Jak ustawić wysokość koszenia?

W modelu RU435 wysokość koszenia reguluje się centralnie za pomocą dźwigni umieszczonej przy kole. Można wybrać jedną z 5 pozycji, od 25 do 75 mm.

Jak wymienić ostrze w kosiarce?

Odłącz kosiarkę od prądu. Przechyl ją na bok. Odkręć śrubę mocującą ostrze za pomocą klucza. Załóż nowe ostrze, dokręć śrubę. Upewnij się, że ostrze jest prawidłowo wyważone.

Czy można kosić mokrą trawę?

Nie zaleca się koszenia mokrej trawy, ponieważ może to spowodować zatykanie kosza i nierównomierne cięcie. Lepiej kosić trawę suchą.

Jak przechowywać kosiarkę po sezonie?

Oczyść kosiarkę z resztek trawy. Przechowuj w suchym i zadaszonym miejscu. Zaleca się zdjęcie kosza i przechowywanie go osobno. Jeśli to możliwe, przechowuj w pozycji pionowej.

Dlaczego kosiarka nie uruchamia się?

Sprawdź, czy kabel zasilający jest podłączony i sprawny. Upewnij się, że przycisk bezpieczeństwa jest wciśnięty. Sprawdź bezpiecznik w instalacji domowej. Jeśli nadal nie działa, skontaktuj się z serwisem.

Jak często należy ostrzyć ostrze?

Ostrze należy ostrzyć co 20-25 godzin pracy lub gdy zauważysz, że trawa jest poszarpana. Użyj pilnika lub szlifierki, zachowując pierwotny kąt ostrza.

Jak czyścić kosiarkę po użyciu?

Odłącz kosiarkę od prądu. Usuń trawę z kosza i spodu obudowy za pomocą miotełki lub strumienia wody (nie myj silnika!). Wytrzyj do sucha.

Jakie środki ostrożności zachować podczas koszenia?

Noś okulary ochronne i obuwie z zamkniętymi palcami. Nie zbliżaj rąk do ostrza. Nie używaj kosiarki na mokrej trawie. Przed czyszczeniem odłącz od prądu.

Gdzie znaleźć części zamienne do NAC RU435?

Części zamienne, takie jak ostrza, kosze czy paski, można nabyć u autoryzowanego dystrybutora NAC lub w sklepach internetowych z akcesoriami ogrodniczymi. Sprawdź instrukcję obsługi z numerami części.

INSTRUKCJA OBSŁUGI RU435 NAC

Wstęp 2
Rzeczy, które należy bezwzględnie sprawdzic przed Rozpoczęciem Eksploatacji i Podczas Pracy	3
Ochrona pracy 5
Budowa podkaszarki firmy Ruris 6
Dane techniczne 7
Instalacja podkaszarki Ruris 425/435 8
Rozruch przed oddaniem do eksploatacji 13
Co sprawdzić, gdy podkaszarka Ruris nie reaguje na polecenia 16
Obsługą podkaszarki 16
Typy ostrz 20
Konserwacja po dotarciu 20
Tabela konserwacji 21
Transport 22
Pakowanie	22
Przechowywanie	22
Uwagi	23
Deklaracje Zgodności	24

CE

Deklaracja zgodności WE nr 2013/98

Producent:

Nazwa: S.C. Ruris Impex S.R.L.

Adres: Calea Severinului, bl. 317b, Craiova [Krajowa], Romania [Rumunia]

Oznajmia na wyłączną odpowiedzialność, że produkt:

Nazwa: Podkaszarka

Model: 435

Zmierzone natężenie dźwięku L _wa dla tego sprzętu jest równe 96 dB(A),

gwarantowane natężenie dźwięku L _wa dla tego sprzętu jest równe 96 dB(A) spełnia wymogi zasadnicze następujących dyrektyw:

• Dyrektywy w sprawie maszyn 2006/42/WE

• Dyrektywy Hałasowej 2000/14/WE

oraz, że spełnia wymogi następujących norm zharmonizowanych:

SR EN ISO 11806/2004, SR EN ISO 61000-6-1/2004, SR EN ISO 55012,

10 884, SR EN ISO 12733/2002/AC/2004, SR EN ISO 12100-2/2004;

Dyrektywa 98/37/WE- Załącznik 1, SR ISO/IEC Guide 67

Jednostka notyfikowana przeprowadzająca proces ewaluacji zgodności:

Nazwa: I.N.M.A. – National Institute of Research-Development for Machinery and Installations in Agriculture and Food Industry [Narodowy Instytut Badawczo-Rozwojowy Maszyn i Instalacji Stosowanych w Rolnictwie i Przemyśle Spożywczym]

Adres: 71592, Blvd. Ion Ionescu de la Brad, nr 6, sektor 1, Bucharest [Bukareszt], Rumunia

Numer identyfikacyjny: 12.01.029

Deklaracja zgodności traci ważność w przypadku zmian i modyfikacji produktu.

Dokumentacja techniczna znajduje się w siedzibie głównej spółki RURIS IMPEX S.R.L.

Krajowa, 10 stycznia 2013 roku

miejscowość, data

Prezes Spółki

inz. Stroe Marius Catalin

Wstęp

- Dziękujemy za wybór produktu firmy RURIS i witamy wśród grona naszych klientów.

- Jesteśmy przekonani, że jakość i łatwość użytkowania naszego produktu usatysfakcjonuje Państwa.

- Nasze doświadczenie w dziedzinie materiałów wysokiej jakości oraz ich wykorzystanie doprowadziło do produkcji wydajnych produktów, które spełnią Państwa wymagania przez wiele lat, jeśli będziecie Państwo postępować zgodnie z naszymi zaleceniami dotyczącymi użytkowania i konserwacji.

- W tej instrukcji zawarte są wszystkie niezbędne informacje dotyczące użytkowania tego produktu, jego konstrukcji, danych technicznych i sposobu konserwacji.

Kosy spalinowe są produkowane w Europie i zostały specjalnie skonstruowane do pracy ze wszystkimi krzewami i roślinami,

Jednocześnie skonstruowaliśmy system sterowania składający się z dwóch nastawnych uchwytów (uchwyty można pozycjonować niezależnie od siebie przesuwając je do góry i do dołu) zależny od sposobu poruszania się operatora i kąta nachylenia zbocza dla różnych obszarów górskich.

Kosy spalinowe są łatwe w użytkowaniu i konserwacji, co pozwoli Państwu cieszyć się ich prawidłowym działaniem podczas pracy.

Tarcze tnące posiadają ostrza z dwoma krawędziami tnącymi zapewniającymi wydajność poruszania się w obu kierunkach, w lewo lub w prawo.

1.0 Rzeczy, które należy bezwzględnie sprawdzić przed Rozpoczęciem Eksploatacji i Podczas Pracy

Należy upewnić się, że:

1. Układ dźwigni awaryjnego zatrzymania jest złożony prawidłowo.
2. Ilość oleju w zbiorniku kosy 425: 100 ml
3. Ilość oleju w zbiorniku kosy 435: 120 ml
4. Używany olej jest marki NAC 4T/ 10W30-APISJ/CH
5. Uruchomienie należy przeprowadzać na biegu jałowym bez obciążenia. Trzy zbiorniki paliwa na biegu jałowym, bez obciążenia.
6. Reduktor w głowicy koszącej jest wypełniony smarem grafitowym, poziom oleju można odczytać przy pomocy ilości smaru znajdującego się na górnej części śruby znajdującej się przy wiewie zgodnie ze schematem instalacyjnym pokazanym poniżej na Rys. 1.

glowica z raduktorem smar otwór do wprowadzania smaru Pve. 1

Rys. 1

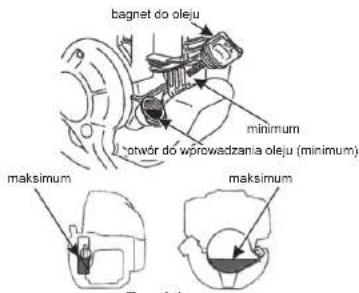

bagnet do oleju minimum potwór do wprowadzania oleju (minimum) maksimum maksimum Fig. 14

Rys. 1.1

1. Dźwignie zasprzęglania i wysprzęglania działają i reagują na polecenia poprzez delikatne ciągnięcie linki rozruchowej.
2. Mocowanie głowicy tnącej jest prawidłowe i zgodne z Rys. 1.2.

Deklaracje zgodności

Deklaracja zgodności WE nr 2013/98

Producent:

Nazwa: S.C. Ruris Impex S.R.L.

Adres: Calea Severinului, bl. 317b, Craiova [Krajowa], Romania [Rumunia]

Oznajmia na wyłączną odpowiedzialność, że produkt:

Nazwa: Podkaszarka

Model: 425

Zmierzone natężenie dźwięku L _wa dla tego sprzętu jest równe 86 dB(A).

gwarantowane natężenie dźwięku L. wta dla tego sprzętu jest równe 86 dB(A), spełnia wymogi zasadnicze następujących dyrektyw:

• Dyrektywy w sprawie maszyn 2006/42/WE

• Dyrektywy Hałasowej 2000/14/WE

oraz, że spełnia wymogi następujących norm zharmonizowanych:

SR EN ISO 11806/2004, SR EN ISO 61000-6-1/2004, SR EN ISO 55012, 10 884, SR EN ISO 12733/2002/AC/2004, SR EN ISO 12100-2/2004; Dyrektywa 98/37/WE-Załącznik 1, SR ISO/IEC Guide 67

Jednostka notyfikowana przeprowadzająca proces ewaluacji zgodności:

[Narodowy Instytut Badawczo-Rozwojowy Maszyn i Instalacji Stosowanych w Rolnictwie i Przemysle Spożywczym]

Adres: 71592, Blvd. Ion Ionescu de la Brad, nr 6, sektor 1, Bucharest [Bukareszt], Rumunia

Numer identyfikacyjny: 12.01.028

Deklaracja zgodności traci ważność w przypadku zmian i modyfikacji produktu.

Dokumentacja techniczna znajduje się w siedzibie głównej spółki RURIS IMPEX S.R.L.

Krajowa, 10 stycznia 2013 roku miejscowość, data

Prezes Spółki inz. Stroe Marius Catalin

11.0 Uwagi

- Silnik powinien być wyłączony podczas uzupełniania paliwa i smarowania, a następnie należy go włączyć.

- Osoby niepełnoletnie nie mogą używać kosy spalinowej.

- Każda osoba, która nie zna i nigdy nie używała wielofunkcyjnego wyposażenia powinna przeczytać instrukcję obsługi przed rozpoczęciem pracy z produktem.

- Jeżeli zostawiacie Państwo kosę bez nadzoru, należy upewnić się, żeby żadna nieautoryzowana osoba nie miała możliwości uruchomienia jej.

- Podczas pracy kosą spalinową blisko ściany lub ogrodzenia utrzymywać odpowiednią, bezpieczną odległość.

- Nigdy nie pracować boso lub w sandałach. Pracować w obuwiu ochronnym. Przed rozpoczęciem pracy zbadać teren, usunąć kamienie, drewno, metalowe elementy i inne ciała obce.

- Przed uruchomieniem silnika, użytkownik powinien się upewnić, ze ma minimum 15 metrów wolnej przestrzeni przed kosą.

- Wycierać jakiekolwiek wycieki paliwa z kosy spalinowej.

- Zawsze uzupełniać paliwo, gdy kosa jest zatrzymana i znajduje się w dobrze wentylowanym miejscu. Nie palić podczas tej operacji.

- Przed rozpoczęciem pracy nauczyć się bezpiecznie wyłącać silnik i korzystać w odpowiedni sposób z wyposażenia.

- Nie przenosić i nie czyścić kosy, gdy silnik jest uruchomiony.

- Nie pracować na zboczach o nachyleniu większym niż 15 stopni.

- Nie ponosimy żadnej odpowiedzialności za wypadki, przy których nie wzięto pod uwagę powyższych wyjaśnień.

- Gdy silnik jest uruchomiany na wysokości ponad 1830 metrów nad poziomem morza, skonsultować się z autoryzowanym dystrybutorem NAC w celu wyregulowania silnika. Nawet po dokonaniu tych modyfikacji moc silnika spadnie o ok. 3,5%.

Uwaga! Podczas mocowania tarczy tnącej użyć blokady do odkrecenia nakrętki i elementu ustalającego w kierunku przeciwnym do ruchu wskazówek zegara. Po zamocowaniu tarczy tnącej należy upewnić się, czy nakrętka została prawidowo dokręcona oraz czy tarcza tnąca jest zamocowana w bezpieczny sposób i nie jest zwichrowana ani nie ma pęknięć na powierzchni.

pokrywka ochronna glówica tnąca nakrętka podkładka dystansująca tarczy podkładka dystansująca głowicy tnącej 4 tarcza tnąca 1 2 3 5 6

Rys, 1.2

1. Głowica tnąca działa przy ustawieniu dźwigni przepustnicy w maksymalnej pozycji

2. Uzupełnić smar w głowicy tnącej, około 100 gram smaru.

3. Sprawdzić, czy osłona ochronna tarczy tnącej jest prawidłowo zamocowana.

4. Uzupełnić mieszanka paliwową do podkaszarek firmy Ruris.

1.1 Ochrona pracy

Ostrzeżenia

Normy europejskie CE

Niebezpieczeństwo!

Przeczytać instrukcję obsługi

Należy korzystać z kasku

Nie używać podkaszarki, jeżeli w odległości mniejszej niż 15 m znajdują się inne osoby

Należy korzystać z rękawic ochronnych

Należy korzystać z butów ochronnych

Ryzyko urazu dla ludzi znajdujących się w pobliżu podkaszarki

8.0 Transport

Jeżeli zamierzacie Państwo transportować kose spalinową na niewielką lub dużą odległość, należy zawsze zdemontować najpierw ostrze tnące, aby uniknąć potencjalnych wypadków lub jego uszkodzenia.

9.0 Pakowanie

Produkt jest zapakowany w zamknięte kartonowe pudło.

Wymiary opakowania	długość (cm)	szerokość (cm)	wysokość (cm)	waga (kg)
425 184	28 32+13	7,0
435 184	28 32+13	7,5

10.0 Przechowywanie

• Kosę spalinową należy przechowywać w suchych miejscach, zadaszonych i zabezpieczonych przed wilgocią, w pomieszczeniach z oknami i odpowiednią wentylacją.
• Spuścić paliwo ze zbiornika oraz z gaźnika.
• Nasmarować wszystkie robocze elementy metalowe przy użyciu wazeliny.
• Nie przechowywać kosy w pobliżu substancji łatwopalnych lub przed wyjściami.

7.0 Tabela konserwacji

x - użytkownik

y – autoryzowany serwis

Nazwa urządzenia i wykonywane działanie		Częstotliwość wykonywania działania
Okres Podczas docierania		Po dotarciu
Urządzenie Silnik	Działanie Regulacja gaźnika	Co 3 godziny	Przed uruchomieniem	25	50	100	Przynajmniej raz do roku
Filtr powietrza	Czyszczenie		x	x
Świeca zapłonowa	Czyszczenie, sprawdzenie Wymiana	x
Chłodnica	Czyszczenie	x	x
Komora spalania	Czyszczenie	y
Gaznik	Czyszczenie	y	y
Olej	Wymiana	x		x
Przekładnia zębata (reduktor)	Wymiana lub uzupełnienie smaru		x		x
Filtr paliwa	Wymiana		Co 25 godzin

1.2 Budowa kosy spalinowej

Kosa spalinowa przenośna 425/435 składa się z następujących elementów:

1. silnik
2. uchwyt
3. obudowa ochronna
4. linka startowa
5. tarcza tnąca
6. przepustnica
7. włącznik/wyłącznik
8. głowica tnąca
9. przewód elektryczny
10. osłona filtra powietrza
11. wydech
12. regulacja wysokości uchwytu
13. rama
14. uprzaż
15. uprzą naramienna dla modelu 425/435

Produkt	Kosa spalinowa 425	Kosa spalinowa 435
Producent silnika HondaKraj pochodzenia silnika	HondaJaponia Japonia
Moc silnika (KM)	1	1,3
Pojemność ( cm^3 )Ilość suwów	254	35,84
Cewka zapłonowa	elektroniczna	elektroniczna
Rozruch	manualny	manualny
Pallwo	Benzyna bezołowiiowa	Benzyna bezołowiiowa
Pojemność zbiornika oleju (ml)	100	120
Pojemność zbiornika paliwa (ml)	530	630
Zużycie paliwa (l/h)	0,54	0,71
Producent przeniesienia napędu	Ruris	Ruris
Uprząr równoważącaProwadnica w ramie	podwójnaAluminium	podwójnaAluminium
Drgania na prawym uchwycie ( m/s^2 )	2,36	2,39
Drgania na prawym uchwycie ( m/s^2 )	2,37	2,40
Średnica cięcia (mm)Średnica cięcia dla jednego przejścia (mm)	2002100	2002100
Wyposażenło standardoweWał napędowy elastyczny/sztywny	Tarcza tnąca z 4 krawędziami tnącymiElastyczny – standard	Tarcza tnąca z 4 krawędziami tnącymiElastyczny – standard / sztywny w opcji
Poziom głośności (dB(A))Emisja hałasu (LwA, dB(A))	8685	9689
WagaGwarancja na produkt i silnik, w miesiącach	6,924	7,624

5.0 Typy ostrzy

	AutoCut	Głowica tnąca z dwoma żyłkami, których długość może być regulowana w zależności od średnicy cięcia, którą chce się uzyskać. Uzywa się jej przede wszystkim do koszenia i do prac organizacyjnych w miejscach pozbawionych przeszkód.
	Tarcza z trzema krawędziami tnącymi	Wykonane ze stali, przeznaczone do koszenia grubej i mokrej trawy na dużych powierzchniach.
	Tarcza z czterema krawędziami tnącymi	Wykonane ze stali, przeznaczone do usuwania mokrej trawy i krzewów ciernistych na dużych powierzchniach.

6.0 Konserwacja po dotarciu

• Aby naostrzyć tarczę tnącą lub w innych celach, zaleca się zabrać podkaszarkę do autoryzowanego serwisu NAC.
• Niektóre elementy przekazania napędu pracują w smarze grafitowym. Należy uzupełniać ten smar i kontrolować reduktor. Ilość smaru w reduktorze pozwala na pracę przez 25 godzin.
• Jeśli tarcza nie tnie w prawidłowy sposób, można ją naostrzyć lub ewentualnie wymienić.
• Podczas transportu należy stosować osłony na ostrza.
• Konserwacji filtra powietrza należy dokonywać po każdym użyciu.
• Po dotarciu i w okresie pogwarancyjnym należy używać tylko oleju NAC 4T.
• W przypadku wystąpienia problemów lub nieporozumień dotyczących wyposażenia lub pracy, należy skontaktować się z lokalnym dostawcą produktów NAC.
• Jeśli podkaszarka nie będzie używana przez ponad 2 tygodnie, należy opróżnić zbiornik paliwa i napełnić od nowa oleju i paliwa opisaną w niniejszej instrukcji obsługi.

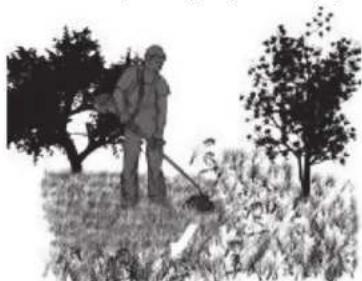

1. Koszenie z wykorzystaniem głowicy tnącej AutoCut

2. Aby używać głowicy tnącej AutoCut należy idealnie dobrać typ zylki do koszonej lub napowietrzanej powierzchni.

3. Żyłka znajdująca się na wyposażeniu głowicy AutoCut idealnie nadaje się do koszenia trawy.
4. Z powodzeniem można używać głowicy AutoCut w miejscach, gdzie występują przeszkody terenowe, by przycinać drzewa, w miejscach graniczacych z przeszkodami.

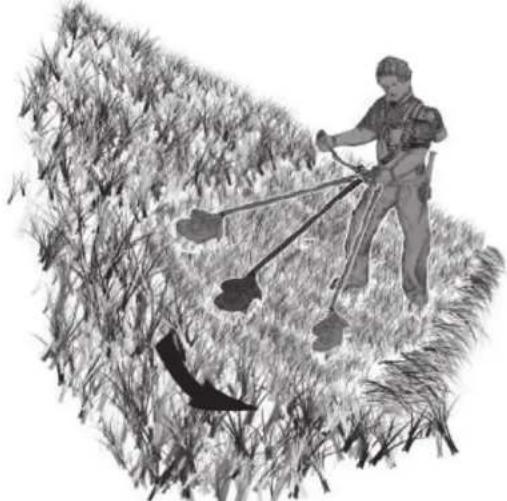

Aby prawidłowo posługiwać się żyłką należy dociskać głowicę AutoCut do powierzchni lub delikatnie opuszczać ją na powierzchnię, zgodnie z Rys. 20.

Koszenie żyłką odbywa się przy maksymalnej prędkości obrotowej silnika.

Uwaga!

Kosy spalinowe są dostarczane bez paliwa i oleju w jednostce silnika. Przed pierwszym uruchomieniem sprawdzić, czy rozruch przy oddaniu do eksploatacji wykonano zgodnie z instrukcją obsługi.

1.4 Instalacja kosy spalinowej 425/435

Przed instalacją i oddaniem do eksploatacji należy upewnić się, że kosa spalinowa jest prawidłowo złożona zgodnie ze schematem z punktu 1.2 i przestrzegać zaleceń z niniejszej instrukcji. Tylko wtedy można przejść do rozruchu przy oddaniu do eksploatacji.

Instalacja

1.4.1 Dźwignia przepustnicy

Zainstalować dźwignię przepustnicy na prawej rękojeści zgodnie z Rys. 3. Plastikową rękojeść umieścić w aluminiowej prowadnicy i przytwierdzić plastikowy uchwyt przy pomocy śruby.

śruba ustalająca

montaż rękojeści

Po przymocowaniu rękijeści dokręcić śrubę przy podstawie wspornika przepustnicy, aby podczas eksploatacji rękijeść nie odpadła.

Wykonać 2-3 ruchy dźwignią przepustnicy i sprawdzić, czy kabel przesuwa się od minimalnej do maksymalnej pozycji dźwigni przepustnicy znajdującej się na silniku Rys. 4.

Przepustnica

Rys. 4
Sprawdzić również włącznik i wyłącznik

UWAGA: Nie należy próbować usuwać lub blokować awaryjnego zatrzymania dźwigni, ponieważ w ten sposób narazacie Państwo na obrażenia inne osoby znajdujące się w pobliżu i ryzykujecie własne życie.

1.4.2 Mocowanie uchwytów

Poluzować śrubę znajdująca się na prowadnicy ramy poprzez wykręcenie jej zgodnie z Rys. 5.

śruba

kierunek odkręcania

1. Metoda koszenia na zboczach lub pochyłościach

- Unikać koszenia będąc zwróconym w kierunku zbocza lub pochyłości. Aby bezpiecznie kosić w tych miejscach, należy ustawić się prostopadle do osi zbocza i zawsze pochylać się względem pochyłości, zgodnie z Rys. 18.

1. Metoda koszenia w celu oczyszczania terenu (Rys. 19)

- Oczyszczanie terenu musi być wykonywane zawsze z idealnie dobranym ostrzem tnącym w zależności od rodzaju roślin, które należy usunąć. - Aby oczyszczanie terenu było bezpieczne należy rozpocząć od krawędzi oczyszczanego terenu, a w żadnym wypadku nie należy rozpoczynąć wewnątrz, by uniknąć potencjalnego wypadku.

9

18

Po uruchomieniu kosy spalinowej i umieszczeniu jej w uprzęży można rozpocząć pracę. Dla własnego bezpieczeństwa należy unikać kontaktu głowicy tnącej z kamieniami i innymi twardymi przedmiotami. Istnieje kilka metod prawidłowej pracy:

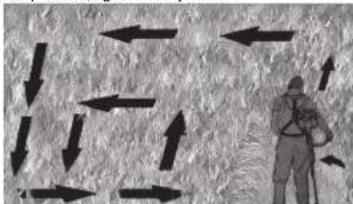

1. Koszenie spiralne lub w cyfre 9

- rozpoczęć koszenie w punkcie położonym maksymalnie na zewnątrz koszonej powierzchni, jednocześnie wybierając metodę koszenia; można rozpoczęć koszenie od prawej lub od lewej strony. Zaleca się nie kosić w obu kierunkach, ponieważ istnieje ryzyko wejścia na skoszoną trawę podczas powrotu, zgodnie z Rys. 16.

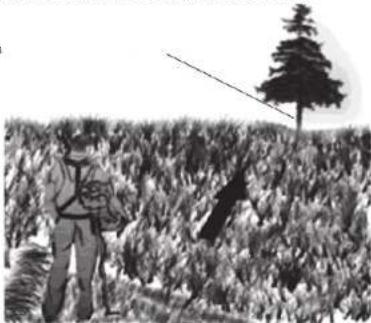

- Przed rozpoczęciem koszenia zdecydować się na punkt odniesienia, w kierunku którego będziecie Państwo się poruszać. Koszenie może odbywać się poprzez naprzemienne orientowanie uchwytów na prawo lub na lewo w zależność od własnych upodobań.

punkt odniesienia

Przysunąć uchwyty do siebie i zwróć je do siebie zgodnie z Rys. 6.

Delikatnie dokręcić śrubę blokującą uchwyty i umieścić je w pozycji neutralnej zgodnie z Rys. 7.

elementy początkowo rozłożonej podkaszarki
Rys. 7

10

1.4.3 Instalacja tarczy tnącej

Aby zainstalować tarczę tnacą należy najpierw odkręcić nakrętkę zabezpieczającą. Aby wykonać to w prawidłowy sposób, będą potrzebne następujące narzędzia: blokada i klucz, które są dostarczone wraz z podkaszarką.

- Użyć blokadę dostarczoną wraz z kosą spalinową i umieścić ją w otworze na blokadę zgodnie z Rys. 8.

glowca trąca pokożenie otworu blokady blokada

Rys. 8

Użyć klucza dostarczonego razem z kosą, przyłożyć do nakrętki bezpieczeństwa i obracać przeciwnie do ruchu wskazówek zegara żeby odkręcić zgodnie z Rys. 9.

Uwaga! Kierunek odkręcenia nakrętki jest przeciwny do ruchu wskazówek zegara

Wysunąć na zewnątrz wał, podkładkę i pokrywę zgodnie z Rys. 10. Umieścić ponownie podkładkę na powierzchni głowicy tnącej. Umieścić tarczę tnącą z oznaczeniem Ruris w stronę głowicy tnącej.

3.0 Co sprawdzić, gdy kosa spalinowa nie reaguje na polecenia Gdy silnik nie uruchamia się:

1. Sprawdzić, czy zapłon jest włączony.
2. Sprawdzić, czy jest odpowiednia ilość oleju.
3. Sprawdzić, czy w zbiorniku znajduje się odpowiednia ilość paliwa.
4. Sprawdzić, czy paliwo dociera do gaźnika.
5. Sprawdzić, czy świeca daje iskrę.
6. Sprawdzić, czy paliwo nie jest starsza niż 2 tygodnie, ponieważ po tym czasie spada ilość oktanów.

UWAGA: Jeżeli kosa spalinowa nie reaguje na polecenia lub nie działa prawidłowo, trzeba natychmiast zwrócić się do autoryzowanego serwisu NAC.

4.0 Obsługa kosy spalinowej

Kosy spalinowe to produkty pozwalające na łatwy wybór trybu cięcia bez wykonywania kolejnych operacji nastawczych i konserwacyjnych. Kosy spalinowe stanowią jedność z operatorem oraz zapewniają pełnię maksymalnego komfortu podczas pracy.

Aby użytkować kosę w optymalnych warunkach pracy, należy sprawdzić przed rozpoczęciem pracy, czy na koszonej powierzchni nie znajdują się żadne obiekty, pierki, górki i tym podobne obiekty, z którymi ostrze tnące mogłoby wejść w kontakt. W przypadku znalezienia takich obiektów, należy usunąć je z koszonej powierzchni. Jednocześnie wszelkie przeszkody i inne obiekty zagrażające Twojemu bezpieczeństwu podczas pracy na danym obszarze należy oznaczyć w odpowiedni sposób.

Uwaga! Aby użytkować kosę zgodnie z zaleceniami dotyczącymi bezpieczeństwa należy przeczytać instrukcję obsługi i mieć na uwadze oznaczenia znajdujące się na częściach kosy.

Używanie kosy spalinowej bez uprzęży jest zabronione.

Upewnić się przed rozpoczęciem pracy, że w promieniu co najmniej 15 metrów nie znajdują się zadni ludzie lub zwierzęta, które mogłyby zostać zranione, ponieważ przy maksymalnej prędkości obrotowej głowicy tnącej, obiekty, które wejdą w kontakt z głowicą zostają odrzucone do zewnątrz.

Ciągnięcie wykonuje się aż silnik odpali. Następnie delikatnie można przełączyć klapowy zawór powietrza w pozycję „otwartą” zgodnie z Rys. 13 aż silnik będzie pracować prawidłowo.

Aby silnik pracował na biegu jałowym, manipułować trzymając dźwignię przepustnicy.

UWAGAI Nie szarpać ciągnąc za linkę startera, ponieważ może zostać uszkodzony cały zespół rozrusznika.

Ciągnąć zawsze wstępnie naciągnięta linką.

2.2 Zatrzymanie silnika

Zatrzymanie silnika podkaszarki wykonuje się w następujący sposób:

• Puścić dźwignię przepustnicy i pozwolić silnikowi pracować przez ok. 2 minuty.
• Przesunąć do przodu przełącznik w pozycję „stop” (STOP)

Umieścić prawidłowo pokrywę ochronną i zamontować nakrętkę na wale śrubowym dokręcając ją przeciwnie do ruchu wskazówek zegara, by zapewnić prawidłowy montaż tarczy tnącej, zgodnie z Rys. 10.

rozkładanie 1 2 3 4 5 6 składanie

Rys. 10

Sprawdzić, czy wszystkie elementy zostały prawidłowo zmontowane i czy tarcza tnąca jest mocno przytwierdzona oraz czy tarcza nie jest zwichrzona osiowo lub promieniowo.

Jeżeli nie uda się tego zrobić, należy udać się natychmiast do najblizszego autoryzowanego punktu serwisowego NAC by rozwiązać ten problem.

1.4.4 Montaż ochrony głowicy tnącej

Zamontować ochronę głowicy tnącej w punktach montażowych wskazanych na prowadnicy ramy.

Uwaga! Nie używać kosy spalinowej bez tego zabezpieczenia. By przykręcić głowicę tnąca AutoCut upewnić się, że tarcza jest prawidłowo zamocowana, a jej krawędź tnąca jest zwrócona przeciwnie do kierunku cięcia głowicy AutoCut.

1.4.5 Montaż uprzęży

Aby zmontować uprzą trzeba założyć ją na ramiona i zapiąć zgodnie z Rys. 11.

pas mocujący Rvs. 11

Rys. 11

Aby prawidłowo umieścić kosę w uprzęży upewnić się, czy jest wyważona i nie dotyka ziemi.

Jednocześnie sprawdzić, czy pas mocujący, gdzie umieszczona jest podkaszarka, jest umieszczony prawidłowo zgodnie z Rys. 12.

Aby wywazyć kosę względem uprzęzy i wysokości użytkownika należy wykonać następujące czynności:

- upewnić się, że pas mocujący znajduje się o szerokość dłoni poniżej biodra użytkownika

— umieścić podkaszarkę w zabezpieczeniu uprzęży i wyciągnąć ją.

- jeśli podkaszarka nie jest wywazona, a ostrze tnące dotyka powierzchni ziemi lub podkaszarka ma tendencję do przechylania się w kierunku od silnika, należy zmienić pozycję zabezpieczenia umieszczonego na prowadnicy podkaszarki w kierunku silnika lub ostrza tnącego dopóty, dopóki podkaszarka nie znajdzie się w równowadze, zgodnie z Rys. 12.

W tym przypadku obsługa urządzenia będzie łatwa i nie będzie trzeba podtrzymywać podkaszarki rękoma.

2.0 Rozruch przed oddaniem do eksploatacji

Przed pierwszym uruchomieniem kosy spalinowej upewnić się, ze spełniono następujące warunki:

• W promieniu 5 metrów po obu stronach kosy spalinowej nie ma zadnych ludzi ani innych obiektów, które mogłyby wejść w kontakt z kosą;
• Kosa spalinowa umieszczona jest poziomo względem podłoża.
• Kable są prawidłowo przytwierdzone, sprawdzono reakcję na polecenia bez uruchamiania silnika;
• Rękojeści są prawidłowo zamocowane i utwierdzone;
• W reduktorze znajduje się smar grafitowy na śrubie;
• Olej silnikowy znajduje się na odpowiednim poziomie, poziom wskazano na pierwszym zwoju gwintu, patrz rysunek;
• W zbiorniku paliwowym znajduje się minimum 200 ml paliwa;

• Przepustnica jest umieszczona w maksymalnym położeniu i jest zabezpieczona w tej pozycji zgodnie z Rys. 14;
• Przełącznik wł./wył. jest w położeniu „wł.” zgodnie z Rys. 14;
• Ostrze tnące jest prawidłowo zainstalowane i zamocowane, zabezpieczone nakrętką zabezpieczająca;
• Wszystkie śruby podkaszarki są odpowiednio dokręcone.

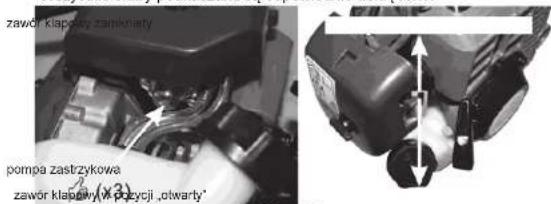

zawór klapowy zamkionisty pompa zastrzykowa zawór klapowy w przycji „otwarty”

Rys. 13

2.1. Uruchamianie silnika

Umieścić kosę poziomo względem podłoża.

Napełnić gaźnik paliwem poprzez 3 naciśnięcia pompy paliwa

Dźwignia przepustnicy i przełącznik są w prawidłowych pozycjach do odpalenia.

„Otwórz” zawór klapowy zgodnie z Rys. 13.

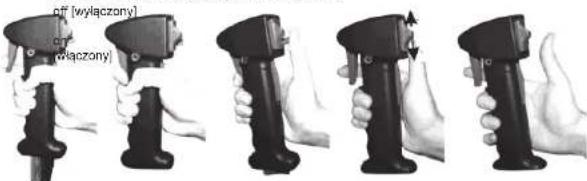

off [wylaczony] on wylaczony

nacisnąć maksymalnie nacisnąć przycisk przesunąć przerywać puścić dźwignię dźwignię przepustnicy blokady na pozycję on przepustnicy [włączona]
Rys. 14

Zabezpieczyć mocno lewą reka prowadnicę podkaszarki i mocno pociągnąć linkę startową prawa reka.

Ciagnięcie linki startowej należy wykonać w dwóch krokach. Pierwszy krok to proste pociągnięcie startera, dopóki linka nie rozwinne się na długość ok. 200 mm. Drugi krok to silne i płynne pociągnięcie (pociągnąć linkę startową do wysokości ramion) zgodnie z Rys. 15.
