Instrukcja Obsługi

Odkurzacz ogrodowy

Model	VBE300-FS-H	VBE300-AS-H
Moc nominaina	3000 W
Typ silnika	elektryczny
Napięcie	230V~50 Hz
Prędkość powietrza	270 km/h	-160 / 270 km/h
Max wydajność	14,0 m3/min
Redukcja objętości liści	10 : 1
Pojemność worka na liście	45 L
Klasa ochrony	II
Paziom ciśnienia akustycznego na stanow išku pracy LPA niepew ność pomiaru	83 dB(A)K= 3,0 dB(A)
Wartość drgań przenoszonych przez maszyną i działających na kończyny górne operatora ahv.ęq niepew ność pomiaru	4,5 m/s2K= 1,5m/s2
Gwarantowany poziom mocy akustycznej LWA	96 dB (A)
Waga	3,2 kg
Rok produkcji	2016

Model VBE300-AS-H posiada płynną regulację obrotów

UWAGA! Urządzenie przeznaczone do obsługi terenów przydomowych. Używanie urządzenia do

celów profesjonalnych, półprofesjonalnych lub zarobkowych powoduje unieważnienie gwarancji.

Uwaga! Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą Instrukcją Obsługi.

www.nac.com.pl [e-mail]

2016 wydanic

Instrukcja oryginalna

Tekst oznaczony tym znakiem jest szczególnie ważny dla zachowania bezpieczeństwa użytkowania maszyny. W przypadku niezrozumienia instrukcji, bądź jej części, należy skontaktować się ze sprzedawcą wyrobu lub importerem w celu wyjaśnienia wątpliwości.

Spis treści

Dane Techniczne	1
Spis treści	2
Piktogramy i oznaczenia sterownicze	2
Wprowadzenie	3
Zastosowanie urządzenia	3
Instrukcje w zakresie bezpieczeństwa	3
W razie wypadku lub awarii	3
Ogólne zasady bezpieczeństwa	4
Zasady bezpieczeństwa elektrycznego	5
Przygotowanie do pracy	6
Opis funkcji	6
Przed uruchomieniem	6
Stosowanie przedłużacza	7
Rozpakowanie	7

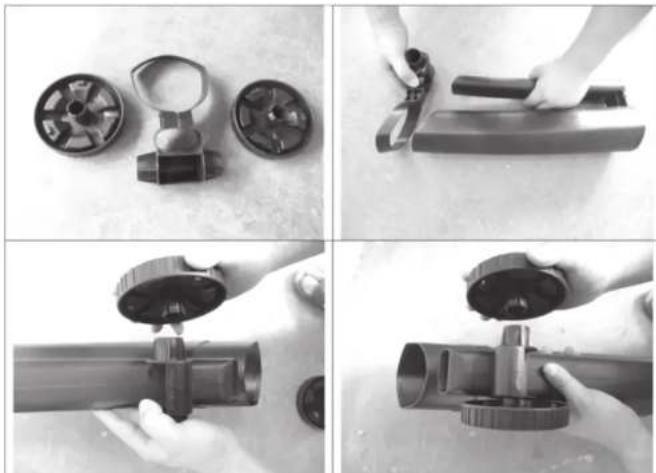

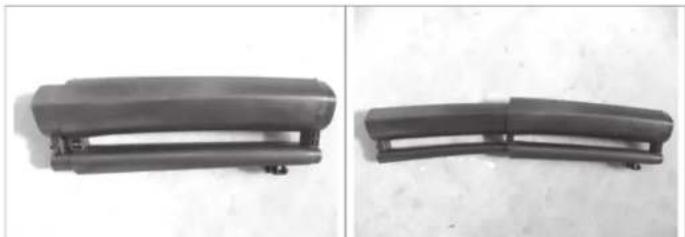

Instrukcja montażu uchwytu	7

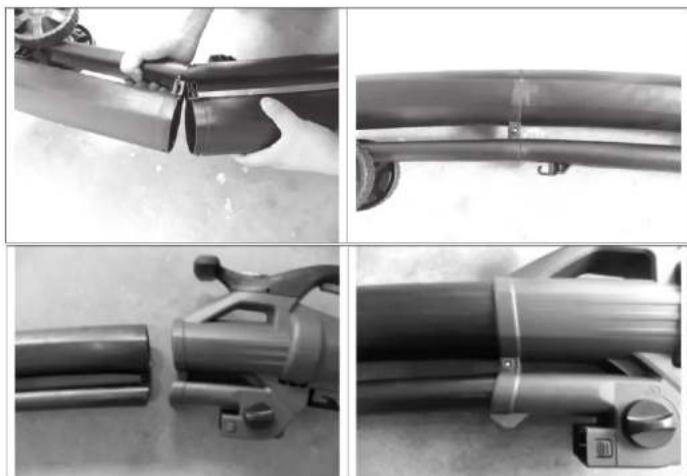

Montaż	8
Zaczepianie pasa podtrzymującego	10

Zmiana tybu pracy	10
Praca z odkurzaczem ogrodowym	11
Opróżnianie worka	11
Usuwanie blokady	12
Wymiana worka	12
Czyszczenie	12
Przechowywanie i demontaż	13
Transport	13
Konserwacja	13
Składowanie	14
Utytizacja	14
Ryzyko resztkowe	14
Ocena ryzyka resztkowego	15
Składowanie śmieci i ochrona środowiska	15
Zabezpieczenie przed przeciążeniem	15
Rozwiązywanie problemów	15
Deklaracja	16
Kontakt z serwisem	16

Piktogramy ostrzegawcze i oznaczenia sterownicze

1 3 5 7 9 11 13 2 4 6 8 10 12 12

1. Uwaga! Niebezpieczeństwo.
2. Uwaga na odrzucane przedmioty.
3. Należy stosować okulary i nauszniki ochronne.
4. Nie używać podczas opadów deszczów.
5. Należy odłącać od źródła zasilania przed naprawą lub konserwacja.

6. Należy odłączać od źródła zasilania podczas przerw w pracy.

7. Należy uważnie przeczytać instrukcję obsługi.

8. Zachować bezpieczną odległość od osób postronnych.
9. Zakaz przypadkowego pozbywania się urządzenia.
10. Urządzenie elektryczne.
11. Podwójna ochrona elektryczna.
12. Uwaga na ostre i wirujące elementy.
    13 Stosuj rękawice ochronne

Piktogramy ostrzegawcze znajdują się na obudowie urządzenia.
Piktogramy ostrzegawcze i oznaczenia sterownicze

NAC Produkcet: NAC Sp. z 0,0 Al. Krakowska 29 05-010 Razcy ODKURZACZ OGRODOWY VBE300-FS-H Moc nominalna: 2000 W Napięcie: 230 V / 50 Hz Predosić powłastrza: 270 km/h Wytrojność max.: 14 m³/min. Roznikić objektu: 18:1 Week na liść: 45 l Waga: 2,2 kg Rek produktu: 2016 S/N: 16/1 NAC Produkcet: NAC Sp. z 0,0 Al. Krakowska 29 05-010 Razcy ODKURZACZ OGRODOWY VBE300-AS-H Moc nominalna: 2000 W Napięcie: 230 V / 50 Hz Predosić powłastrza: -100-270 km/h Wytrojność max.: 14 m³/min. Roznikić objektu: 18:1 Week na liść: 45 l Waga: 2,2 kg Rek produktu: 2016 S/N: 16/1 LNA 96 dB

Tabliczka zmianowa jest umieszczona na obudowie urządzenia. Informacje zawarte w tej tabliczce są niezbędne dla ustalenia odpowiednich części zamiennych i czynności obsługowych.

OCENARYZYKARESZTKOWEGO

Przy przestrzeganiu zaleceń podanych w instrukcji obsługi zagrożenie resztkowe przy użytkowaniu urządzenia może być wyeliminowane.

Istnieje ryzyko w przypadku niedostosowania się do powyższych zaleceń.

SKŁADOWANIE ŚMIECI I OCHRONA ŚRODOWISKA

Jeżeli urządzenie nie jest Ci już potrzebne, należy je wyrzucić w sposób nie szkodzący środowisku.

Urządzenia elektryczne nie należą do odpadów domowych.

Urządzenie należy przekazać do miejsca utylizacji.

Zaleca się segregację części plastikowych i metalowych urządzenia.

Spytaj o to swój punkt obsługi klienta.

ZABEZPIECZENIE PRZED PRZECIAŻENIEM

Instalacja elektryczna, do której podłączane jest urządzenie powinna być wyposażona w wyłącznik nadmiarowo-prądowy z nastawem zgodnym z tabliczką znamionową urządzenia. Zabezpieczy to przed przeciążeniem, a w konsekwencji przed spaleniem silnika urządzenia.

Usuwanie usterek:

Problem	Możliwa przyczyna	Naprawa usterki
Urządzenie nie włącza się	Brak napięcia sieciowego	Sprawdzić gniazdko, kabel, szur, wtyczkę, bezpieczeństnik, a w razie potrzeby – wezwać elektryka
	Defekt włącznika ON/OFF	Naprawić w punkcie serwisowym
	Zużycie szczotek węglowych
	Defekt silnika
	Rura ssąca nie jest odpowiednio podłączona	Złączyć dwuczęściową rurę
Urządzenie pracuje z przerwami	Zniszczony kabel zasilający	Sprawdzić kabel, jeżeli trzeba – wymienić go
	Brak stykania wewnątrz urządzenia	Naprawić w punkcie serwisowym
	Uszkodzenie włącznika ON/OFF
	Ciała obce blokują koło wirmikowe	Usunąć blokadę (patrz rozdział „Czyszczenie i konserwacja”)
Niska moc ssania lub brak ssania	Worek jest pełny	Opróżnić worek
	Worek jest brudny	Wyczyścić worek
	Przełącznik zmiany trybu jest w złej pozycji	Ustawić przełącznik na symbol trybu ssania
	Urządzenie jest zapchane lub zablokowane przez ciała obce	Wyjąć materiały zapychające (patrz rozdział „Czyszczenie i konserwacja”)
Niska moc ssania lub brak ssania	Przełącznik zmiany trybu jest w złej pozycji	Ustawić przełącznik na symbol trybu dmuchania
	Regulator strumienia powietrza jest w złej pozycji (jeśli występuje)	Przekręcić regulator strumienia powietrza na wysokie obroty
	Zle ustawione pokrętło potęcjonetru	Przesuń pokrętło potęcjonetru w celu wickszenia siły ciągu

TRANSPORT

Przed przenoszeniem urządzenia należy zawsze odłączyć ją od gniazdka sieciowego.

KONSERWACJA

Przed rozpoczęciem wszelkich czynności konserwacyjnych należy najpierw odłączyć urządzenie od zasilania.

Otwory wentylacyjne silnika powinny być utrzymywane w czystości oraz nie powinny być zablokowane jakimkolwiek przedmiotami. Należy wykonywać tylko czynności konserwacyjne opisane w niniejszej instrukcji. Wszelkie inne czynności powinny być wykonane przez pracowników serwisu technicznego. Urządzenia nie należy w żaden sposób modyfikować. Może to narazić użytkownika na niebezpieczeństwo. W przypadku gdy, pomimo staranych procesów produkcyjnych i kontrolnych, urządzenie nie działa prawidłowo, należy przekazać je do naprawy do autoryzowanemu serwisowi NAC.

SKŁADOWANIE

Urządzenie należy przechowywać w bezpiecznym miejscu.

Jeżeli urządzenie nie jest użytkowane, należy przechowywać je oczyszczone, na płaskiej i suchej powierzchni oraz w miejscu niedostępnym dla dzieci.

UTYLIZACJA

Każde urządzenie ma określony czas technicznego życia. Po tym okresie urządzenie nie nadaje się do dalszej eksploatacji. Wówczas należy zdemontować urządzenie oddzielając części z tworzywa sztucznego od części metalowych i przekazać je do właściwych punktów skupu lub powierzyć wykonanie tej operacji punktowi serwisowemu

RYZYKO RESZTKOWE

Pomimo tego, że producent urządzenia ponosi odpowiedzialność za jego konstrukcję eliminująca niebezpieczeństwo, pewne elementy ryzyka podczas pracy są nie do uniknięcia. Ryzyko resztkowe wynika z błędnego zachowania obsługującego urządzenie. Największe niebezpieczeństwo występuje przy wykonywaniu następujących zabronionych czynności:

użytkowaniu urządzenia przez dzieci,

używaniu urządzenia do innych celów niż opisane w instrukcji obsługi, gdy inne osoby, a w szczególności dzieci lub zwierzęta znajdują się w pobliżu,

używaniu urządzenia przez osoby nie zapoznane z instrukcją obsługi

używaniu urządzenia bez właściwej, zabezpieczającej obsługującego odzieży i obuwia chroniącego stopy

używaniu urządzenia z uszkodzonymi osłonami lub obudową oraz bez właściwego zamontowania urządzeń zabezpieczających.

Istnieje ryzyko w przypadku niedostosowania się do powyższych zaleceń.

⚠ WPROWADZENIE

W celu uniknięcia niewłaściwej obsługi urządzenia prosimy, aby przed pierwszym użyciem zapoznać się z podręcznikiem użytkowania. Zapoznanie się i stosowanie informacji zawartych w tej instrukcji sprawi, że urządzenie będzie użytkowane w sposób bezpieczny zarówno dla użytkownika, jak i samego urządzenia. Należy instrukcję przechowywać przez cały okres użytkowania maszyny, gdyż zawsze może zaistnieć konieczność przypomnienia sobie informacji zawartych w instrukcji, należy ją przekazać wraz z urządzeniem w przypadku odsprzedaży maszyny lub zmiany użytkownika.

ZASTOSOWANIE URZĄDZENIA

Urządzenie jest zaprojektowane wyłącznie do zasysania i zdmuchiwania suchych liści w prywatnych gospodarstwach domowych jako urządzenie hobbystyczne w ogrodzie.

Maszyny nie należy stosować do:

- zasysania kamieni

- zasysania gałęzi

Każde inne użytkowanie, które nie jest jasno określone przez niniejszą instrukeję, może prowadzić do zniszczenia sprzętu i może spowodować poważne szkody dla użytkownika.

Urządzenie nie może być stosowane na powierzchniach, niektórych znajduje się pył/kurz zagrażający zdrowiu lub jako narzędzie do ssania wody.

Urządzenie jest przeznaczone do użytku wyłącznie przez osoby dorosłe. Młode osoby powyżej 16 roku życia mogą użytkować narzędzie wyłącznie pod opieka osoby dorosłej.

Użycie urządzenia podczas deszczu lub w wilgotnym środowisku jest zabronione.

Producent nie odpowiada za szkody spowodowane poprzez niewłaściwe użytkowanie sprzętu.

Poprawne użytkowanie urządzenia obejmuje respektowanie ustanowionych przez producenta warunków pracy, konserwacji, składowania i napraw.

Urządzenie może być naprawiane i konserwowane wyłącznie w autoryzowanych punktach serwisowych.

Wszelkie zasady bezpiecznego użytkowania, zapobiegania wypadkom i unikania zagrożeń, muszą być przestrzegane.

Jakiekolwiek zmiany w budowie urządzenia wprowadzone przez użytkownika zwalniają producenta z odpowiedzialności za powstałe uszkodzenia czy zranienia.

⚠ INSTRUKCJE W ZAKRESIE BEZPIECZEŃSTWA

Odkurzacz ogrodowy nie służy do pracy na mokrych powierzchniach! Proszę unikać zasysania mokrych przedmiotów (liście i brud), ponieważ może to doprowadzić do zablokowania komory tnącej i zmniejszyć funkcjonalność sprzętu. W takim wypadku, narzędzie musi zostać całkowicie rozebrane i oczyszczone. Powinno to zostać wykonane przez specjalistę elektryka i nie wchodzi w zakres naprawy gwarancyjnej.

WRAZIE WYPADKU LUBAWARII

W razie wypadku należy natychmiast zatrzymać /wyłączyć maszynę i wezwać pomoc (jeżeli tego wymaga sytuacja )

W razie awarii należy zatrzymać /wyłączyć maszynę i skontaktować się z autoryzowanym serwisem w celu usunięcia awarii.

OGÓLNE ZASADY BEZPIECZEŃSTWA

Ten rozdział mówi o podstawowych zasadach bezpieczeństwa podczas korzystania z odkurzacza ogrodowego.

Praca z odkurzaczem ogrodowym:

Zapoznać się ze wszystkimi częściami i poprawną obsługa sprzętu przed jego uruchomieniem. Upewnić się, że w sytuacji awaryjnej możesz natychmiast wyłączyć sprzęt. Nieodpowiednie użycie sprzętu może prowadzić do poważnych obrażeń.

Regularnie sprawdzać, czy sprzęt jest w stanie nadającym się do użytku oraz jego integralność w celu uniknięcia niebezpieczeństwa dla użytkownika.

Urządzenie nie może być używane przez dzieci nie powinno się dopuszczać do pracy do pracy ze sprzętem osób, które nie zapoznały się dobrze instrukcją działania. Prawo i regulacje lokalne mogą określać wiek minimalny do używania urządzenia.

Nie pozwalać innym osobom na dotykanie sprzętu lub przedłużacza w trakcie pracy urządzenia. Trzymać urządzenie z dala od innych osób, zwłaszcza dzieci i zwierząt domowych przedmioty mogą zostać zdmuchnięte w ich stronę. Utrzymywać bezpieczną odległość 5 m dookoła siebie. Przerwać pracę jeśli zbliżają się inne osoby.

Nie włączać urządzenia jeśli jest odwrucone lub nie jest w pozycji odpowiedniej do pracy.

Nie kierować urządzenia podczas pracy w stronę osób, w szczególności, nie kierować strumienia powietrza na oczy lub uszy.

Zapoznać się z otoczeniem i zwracać uwagę na możliwe niebezpieczeństwa, których w pewnych okolicznościach można uniknąć podczas pracy.

Podczas pracy użytkownik powinien upewnić się, że stoi stabilnie, w szczególności, jeśli jest na pochylej powierzchni. Zawsze trzymać urządzenie dwoma rękoma i pracować wyłącznie z odpowiednio przymocowanym pasem naramiennym podtrzymującym urządzenie.

Ostrożnie sprawdzić powierzchnię, która ma być czyszczona – usunąć wszelkie kable, kamienie, puszki i inne przednioty.

Założyć na siebie odpowiednią odzież do pracy, taką jak solidne obuwie antypoślizgowe, długie spodnie robocze, rękawice, okulary ochronne oraz ochraniacze na uszy. Nie używać urządzenia będąc na boso lub mając na sobie obuwie otwarte (sandały). Używać maski do oddychania, jeżeli pracuje się w zakurzonym miejscu.

Osobiste wyposażenie ochronne ochrania zdrowie użytkownika i zdrowie innych oraz zapewnia bezproblemową obsługę sprzętu.

Unikać noszenia lużnych ubrań lub bizuterii, które mogłyby zostać wciągnięte przez końcówkę wciągającą powietrze. Jeśli masz długie włosy, użyć ochronnego nakrycia głowy.

Palce i stopy należy trzymać z dala od rury ssącej.

Nie zezwala się na używanie narzędzia jeżeli użytkownik jest zmęczony, nie może się skoncentrować oraz po konsumpcji alkoholu lub tabletek. Regularnie należy robić sobie przerwę na odpoczynek. Należy pracować w odpowiednim tempie. Wskazane jest poruszanie się powoli, nie wolno biegać.

Nie używać sprzętu podczas deszczu, podczas złej pogody lub w wilgotnym otoczeniu. Pracować przy świetle dziennym lub przy dobrym oświetleniu sztucznym.

Nie używać urządzenia, które jest zniszczone, niekompletne lub zmienione bez zgody producenta. Sprawdzić stan bezpieczeństwa urządzenia przed użyciem, w szczególności kabla zasilającego i wyłącznika.

Korzystać z urządzenia wyłącznie po jego pełnym złożeniu.

Stosować urządzenie w trybie ssącym wyłącznie po założeniu worka.

Nie wciagać żadnych gorących, tłących lub palących się materiałów (np. papierosy, żar itp......), materiałów dymiących łatwopalnych, trujących i wybuchowych.

Wszelkie prace nie opisane w tym rozdziale, powinny być przeprowadzane przez autoryzowane stacje serwisowe. Należy stosować wyłącznie oryginalne części.

Przed każdym użyciem sprawdzić czy w odkurzaczu ogrodowym nie ma jakichs oczywistych usterek, takich jak luz, przetarcie, zniszczone części oraz czy wszystkie części są odpowiednio podłączone. Wymienić zniszczone części. Regularnie sprawdzić worek czy nie jest rozdarty lub czy jest odpowiednio założony. Poniższe prace czyszczące i konserwacyjne należy przeprowadzać regularnie. Stosowanie powyższych wskazówek gwarantuje długie i niezawodne funkcjonowanie urządzenia.

Czyszczenie

! Za każdym razem po zakończeniu pracy należy natychmiast oczyścić urządzenie, w innym przypadku błoto i pozostałości liści stwardnieją i mogą być niemożliwe do usunięcia bez rozbierania obudowy silnika. Takie czyszczenie nie jest wykonywane w ramach gwarancji. Regularnie oczyszczać obudowę urządzenia, rurę odkurzacza i szpary wentylacyjne za pomocą delikatnej szczotki lub szmatki. Nigdy nie czyścić urządzenia pod bieżącą wodą.

Nie stosować środków czyszczących ani rozpuszczalników. Mogą one nieodwracalnie zniszczyć urządzenie. Substancje chemiczne mogą uszkodzić plastikowe części urządzenia.

Zdjąć worek po zakończeniu prac, przełożyć na lewą stronę i dokładnie wytrzeć.

W ten sposób unika się zbierania pleśni i nieprzyjemnych zapachów.

Oczyścić części wylotowe z poszatkowanych pozostałości.

PRZECHOWYWANIE I DEMONTAŻ

Odkurzacz ogrodowy należy trzymać w miejscu suchym, w temperaturze powyżej 0°C, z dala od zasięgu dzieci.

Nie przechowywać urządzenia bezpośrednio na słońcu, przechowywać w ciemnym miejscu lub w warunkach zmniejszonego oświetlenia.

Nie przykrywać urządzenia torbami nylonowymi, gdyż może zwilgotnieć.

Pod koniec sezonu i przed składowaniem urządzenia na zimę należy je dokładnie wyczyścić.

Wyczyścić worek zdejmując go, opróżniając i mMYC neutralnym mydłem pod ciepła wodą. Po wyschnięciu ponownie przyczepić worek.

Demontaż rury ssącej

Dla lepszego przechowywania, rura ssąca może być rozłożona. Należy poluzować dwie śruby na górnej części rury. Obydwie części mogą zostać zsunięte.

Przed opróżnieniem worka należy rozłączyć urządzenie i wyłączyć wtyczkę z gniazdka elektrycznego.

Poczekać aż koło wirnikowe zatrzyma się.

W celu zdjęcia worka należy z dwóch stron wcisnąć zaciski do środka i wyciągnąć worek.

Rozsunąć całkowicie suwak na worku.

Ponownie zamontować opróżniony worek

Material kompostowy nie jest odpadem domowym.

Dmuchający tryb pracy

Ustawić pokrętło wyboru trybu pracy na symbol Ⓞ (patrz punkt zmiana trybu pracy)

Optymalne rezultaty zostaną osiągnięte gdy końcówka dmuchająca będzie używana w odległości

5-10 cm od ziemi.

Strumień powietrza należy skierować od siebie. Upewnić się, że nie zdmuchujemy żadnych ciężkich obiektów lub nie robiąc krzywdy innej osobie lub przedmiotom należącym do niej.

Pracę należy rozpoczynąć najsilniejszą mocą dmuchawy, aby szybko zmieść liście leżące dookoła. Jeśli występuje regulacja, można zmniejszyć siłę dmuchania, aby zebrać wcześniej zdmuchnięte liście w jedno miejsce.

Koła jezdne na końcu rury ułatwiają korzystanie z odkurzacza na płaskich powierzchniach.

USUNIECIE BLOKAD

Liście i świeże części roślin mogą zapychać odkurzacz ogrodowy.

Czyszczenie wlotu powietrza:

1. Zdjąć worek.

2. Wyczyścić zewnętrzne części wylotu powietrza.

3. Ustawić przełącznik trybu pracy na symbol ssania.

4. Za pomocą szczotki do butelek lub innego podobnego sprzętu usunąć pozostałości brudu z wewnętrznej części wylotu powietrza i usunąć obiekty tępym narzędziem bez ostrych krawędzi.

Czyszczenie rury próżniowej i koła wirnikowego

1. Zdjąć pętlę worka (jeśli wysteruje w danym modelu).

2. Ostroźnie zdjąć rurę ssąca.

3. Postukać we wnętrzu rury odkurzacza i wyczyścić ją starannie.

4. Usunąć resztki zanieczyszczeń z koła wirnikowego za pomocą pomocą szczotki i usunąć przedmioty z wykorzystaniem tępych narzędzi bez ostrych krawędzi.

5. Sprawdzić czy koło wirnikowe może swobodnie się obracać i czy nie jest zniszczone. Uszkodzone koło wirnikowe powinno zostać wymienione przez autoryzowaną stację obsługi.

WYMIANA WORKA

Uszkodzony worek należy niezwłocznie wymienić. Stosować wyłącznie oryginalne worki.

W innym przypadku gwarancja zostaje utracona.

CZYSZCZENIE

Przed rozpoczęciem wszelkich praca konserwacyjnych należy wyciągnąć wtyczkę z gniazdka elektrycznego.

Nie wciągać wilgotnych, ani mokrych materiałów oraz żadnych cieczy.

Używać wyłącznie części zamiennych i akcesoriów dostarczanych lub rekomendowanych przez producenta.

Wyjmować wtyczkę z kontaktu gdy: nie używa się urządzenia, transportuje je lub pozostawia bez opieki; kiedy sprawda się urządzenie, czyści je lub usuwa niedrożności; kiedy przeprowadza się prace czyszczące lub konserwujące lub wymienia części; kiedy kabel elektryczny lub przedłużacz jest uszkodzony; po lub w przypadku niestandardowych wibracji.

Nie próbować naprawiać urządzenia samodzielnie, chyba, że robi to osoba odpowiednio przeszkolona. Wszelkie prace niewymienione w tej instrukcji, muszą być wykonywane wyłącznie przez autoryzowane punkty serwisowe.

Nie przenosić urządzenia trzymając za kabel. Nie używać kabla do wyciągnięcia wtyczki z kontaktu. Chronić kabel przed przegrzaniem, tłustymi i ostrymi krawędziami.?

Nie używać urządzenia w zamkniętych lub że wentylowanych pomieszczeniach. Nie używać urządzenia przy łatwopalnych cieczach lub gazach. W sytuacji gdy użytkownik nie zauważy tych czynników, występuje ryzyko wybuchu.

Operator lub użytkownik jest odpowiedzialny za wypadki i szkody spowodowane wobec innych osób i ich przedmiotach.

Przechowywać urządzenie w suchym miejscu, z dala od zasięgu dzieci.

Obchodzić się ostrożnie z urządzeniem. Należy regularnie czyścić szczeliny wentylujące, konserwować urządzenie zgodnie z instrukcją.

ZASADY BEZPIECZEŃSTWA ELEKTRYCZNEGO

Upewnić się, że napięcie zasilające jest zgodne z wymaganiami podanymi na etykiecie.

Podłączyć urządzenie, jeżeli to możliwe, bezpośrednio do gniazdka z uziemieniem zabezpieczonym wyłącznikiem różnicowo-prądowym o maksymalnym prądzie wyłączenia 30 mA.

Przed każdym użyciem sprawdzić czy urządzenie i kabel zasilający wraz z wtyczką czy nie uległy zniszczeniu. Unikać kontaktu bezpośredniego z częściami uziemiającymi (np. ogrodzenie metalowe, metalowe słupki itp.....).

Połączenie z przewodem przedłużacza musi być zabezpieczone przed zalaniem woda, zabezpieczenie powinno być gumowe lub otoczone gumą. Stosować wyłącznie przedłużacze przystosowane do używania na zewnątrz powietrzu i odpowiednio oznakowane. Przekrój kabla powinien wynosić minimum 2.5 mm. Maksymalna długość przedłużacza nie powinna przekraczać 50 metrów. Przedłużac z dłości powyżej 50 metrów spowoduje obniżenie wydajności urządzenia oraz może doprowadzić do uszkodzenia odkurzacja.

Przed użyciem przedłużacza zawsze wyciągać do końca kabel z bębna i sprawdzić, czy nie jest uszkodzony.

Kabel trzymać z dala od pola działania urządzenia, najlepiej za operatorem urządzenia.

Zniszczone kable, łączniki i wtyczki lub też przewody łączące nie odpowiadające specyfikacji nie mogą być używane. W wypadku awarii głównego kabla zasilającego natychmiast wyjąć wtyczkę z gniazdka. W żadnym wypadku nie dotykać głównego kabla zasilającego do momentu wyjęcia wtyczki z gniazda zasilającego.

Nie używać urządzenia, jeżeli nie da się włączyć lub wyłączyć przycisku włączającego (ON/OFF). Uszkodzone przyciski muszą być wymienione w autoryzowanym punkcie serwisowym.

Nie przeciązać urządzenia. Pracować wyłącznie w ramach wskazanych możliwości urządzenia. Nie stosować urządzeń o niskiej mocy do ciężkich prac. Nie używać urządzenia do innych celów

niż zostało ono zaprojektowane.

PRZYGOTOWANIE DO PRACY

1. Pas przytrzymujący (jeśli występuje)

2. Dwuczęściowa rura ssąca

3. Dodatkowy uchwyt

4. Obudowa

5. Uchwyt do pasa przytrzymującego

6. Przycisk włączający/wyłączający ON/OFF

7. Potencjometr płynnej regulacji

obrotów silnika (dotyczy modelu BK501/T)

1. Uchwyt na obudowie

2. Otwory wentylacyjne

3. Uchwyt do kabla

4. Pokrętło trybu pracy

5. Przewód zasilający

6. Łącznik z workiem

7. Worek

8. Kółko jezdne

9. Końcówka rury

10. Otwór wlotowy ssący

OPIS FUNKCJI

Odkurzacz elektryczny posiada systemy ssania i dmuchania, które służą do zasysania i zdmuchania liści. W trybie ssania liście są szatkowane, aby zaoszczeędzić miejsce i zbierane w worku na liście. W trybie dmuchania liście mogą być szybko zgromadzone w jednym miejscu lub wydmuchane z miejsc trudnodostępnych i szpar. Koła jezdne na dolnym końcu rury powodują, że łatwiej jest prowadzić rurę ssacą po ziemi. Przyrządu można używać wyłącznie po zamontowaniu rury ssącej i worka na liście dla bezpieczeństwa użytkownika. Urządzenie jest izolowane elektrycznie dla bezpieczeństwa i nie ma potrzeby dodatkowego uziemiania go. Należy kierować się poniższym opisem w celu zapoznania się z pracą urządzenia.

PRZED URUCHOMIENIEM

Napięcie prądu powinno być takie jak wskazano na tabliczce znamionowej (patrz dział "Zabezpieczenie przed przeciążeniem"). Przed rozpoczęciem pracy należy upewnić się, że urządzenie działa poprawnie oraz że jest bezpieczne w użytkowaniu.

Maksymalny czas pracy urządzenia nie może przekroczyć w trybie ciągłym 0,5 h.

Włączanie / wyłączanie i kontrola prędkości

Dmuchający tryb pracy Szący tryb pracy

Przed zmianą trybu pracy, urządzenie musi zostać obowiązkowo wyłączone. Wcisnąć włącznik ON/OFF.

Rys.9

PRACAZODKURZACZEMOGRODOWYM

Uwaga! Odkurzacz ogrodowy może być stosowany tylko w dwóch następujących trybach: Jako mechanizm ssący do cienkich, suchych liści i jako dmuchawa do gromadzenia suchych liści lub zdmuchiwania ich z powierzchni trudnodostępnych (np. spod samochodu). Jako mechanizm ssący służy również jako narzędzie do szatkowania liści. Suche liście zostają pocięte, co zmniejsza ich objętość i przystosowuje do składowania na kompoście. Każde inne użycie narzędzia, niż opisane powyżej może doprowadzić do zniszczenia maszyny i spowodować zagrożenia dla użytkownika.

Podczas pracy należy się upewnić, że narzędzie nie jest skierowane na twarde obiekty, co może spowodować jego uszkodzenie. Nie należy zasysać żadnych ciał stałych takich jak kamienie, grube gałęzie lub kawałki gałęzi, szyszek i innych podobnych obiektów, w szczególności ze względu na mechanizm szatkujący. Naprawy tego typu zniszczeń nie są wykonywane w ramach gwarancji.

Uwaga! W razie zablokowania koła wirnikowego oraz gdy kabel ulegnie zniszczeniu lub zaplątaniu należy natychmiast wyłączyć urządzenie i wyjąć wtyczkę z kontaktu.

Ssacy tryb pracy

Ustawić pokrętło wyboru trybu pracy na symbol ⚙ (patrz włączanie i wyłączanie). Sprawdzić, czy worek jest odpowiednio zamocowany.

Uwaga! Jeżeli urządzenie nagle zatrzyma się podczas pracy i przestanie zasysać, musi zostać natychmiast wyłączone. Należy wyjąć wtyczkę z gniażdka i upewnić się, że materiał nie zaklinował się pomiędzy wirnikiem tnącym a obudową. Przeprowadzić prace opisane w rozdziale „Czyszczenie i konserwacja”. Jeżeli urządzenie wciąż nie włącza się, należy zgłosić się do punktu serwisowego.

OPRÓŻNIANIE WORKA

Wraz z napelnianiem się worka, moc ssania znacząco zmniejsza się. Worek musi zostać opróżniony kiedy zostanie zapelniony. Zapelniony worek będzie zaburzać pracę pompy ssącej.

Worek musi być skierowany w stronę rury ssącej. Urządzenie może być używane wyłącznie po założeniu worka. Przyczepić ramę mocującą do końcówki na głównej części odkurzacza zawierającej silnik w taki sposób, aby zapinka słyszalne kliknęła po zatrzaśnięciu. Worek musi być skierowany w stronę rury ssącej.

Zaczepienie pasa podtrzymującego

Zaczepić pas do przenoszenia w uchwycie i dopasować długość.

Funkcjonowanie odkurzacza ogrodowego

Uwaga! Założyć odpowiednią odzież i rękawice ochronne podczas pracy z urządzeniem. Upewnić się, że urządzenie sprawnie funkcjonuje przed każdym jego użytkowaniem. Upewnić się, że worek i rura odkurzająca są prawidłowo zamocowane oraz że pas podtrzymujący jest odpowiednio dopasowany. W razie awarii Percentznika nie wolno kontynuować pracy z urządzeniem. Upewnić się, że wartość na głównym kablu zasilającym jest zgodna z etykięta urządzenia.

Należy zwracać uwagę na lokalne prawo i regulacje dotyczące ochrony przed hałasem. Użytkowanie urządzenia może być ograniczone lub zabronione w określone dni, w określonych godzinach.

Uwaga! Po wyłączeniu urządzenia koło wirnikowe kręci się jeszcze przez chwilę.

Zrobić pętlę na końcu przedłużacza i przyczepić do uchwytu do kabla Rys.9 (1). W ten sposób uniknie się niezamierzonego wyrwania łączenia elektrycznego.

Upewnić się, że urządzenie jest wyłączone i wtedy podłącz go źródła zasilania.

Podczas pracy należy stać stabilnie i w odpowiedniej pozycji (a). Nałożyć pas podtrzymujący i trzymać urządzenie jedną ręką za rękojeść na obudowie, a drugą trzymać za uchwyt dodatkowy.

Upewnić się przed włączeniem, że urządzenie nie styka się z innymi obiektami.

W celu wybrania odpowiedniego trybu pracy przekręć pokrętło wyboru trybu pracy na odpowiedni symbol:

STOSOWANIE PRZEDŁUŻACZA

Należy używać tylko przedłużaczy przeznaczonych do użytku zewnętrznego.

Przekrój kabla powinien wynosić co najmniej 2,5 mm (maksymalna długość kabla: 50 m).

Przedłużacz o długości powyżej 50 metrów spowoduje obniżenie wydajności urządzenia.

ROZPAKOWANIE

Rozpakować urządzenie i sprawdzić czy jest kompletne.

W skład urządzenia wchodzą:

Silnik odkurzacza do liści,

Dodatkowy uchwyt,

Dwuczęściowa rura ssąca

Worek wraz ze złączką,

Pas podtrzymujący.

INSTRUKCJAMONTAŻU UCHWYTU

Rys.3

Uchwyt główny sinik

wsuni 2

Wyciągnąć dolną rurę z górnej rury.

Połączyć obie części rury, jak pokazano

Przesunąć dolną rurkę do górnej rury, i zamontować za pomocą śrub.

Wsunąć rurę w obudowę.

Zamontować rurę za pomocą śruby.

Zamontować wspornik koła na dolnej rurze, i dopasować go śrubami.
